电子产品的检测PPT演示文稿

  • 格式：ppt
  • 大小：894.50 KB
  • 文档页数：24

下载文档原格式

  / 24

合集下载

电子产品外观检验标准[优质PPT]

电子产品外观检验标准[优质PPT]
次,先外后里” 之一定次序进行检验.
3)不符合品:不符合规格或顾客要求的产品或物料. 4)可疑品:检验和测试状态不明确,或者由于长期保管等原 因引起质量变异或降低的可能物料或成品.
六.判定等级划分
一般可分为三个等级(CRI /MAJ/MIN)
A:严重缺点:(CRI) 1)造成产品功能完全失效或重要特性丧失之缺点. 2)影响人身安全与损害健康之缺点. 3)信赖性测试不合格. B:主要缺点(MAJ) 1)造成产品部份结构缺陷,但不影响功能之缺点. 2)客户特别标明拒收之缺点. 3)有触感的外观缺限,未影响结构. C:次要缺点(MIN) 1)缺点项目对产品结构,尺寸,功能特性无影响之缺陷. 2)无触感的外观缺限.
例如1个瑕疵在多少平方毫米中有几个瑕点等,
3. 针对颜色检验标准详见以上第八点) 4. 依靠检验人员素质，丰富经验，及较高的
判断能力
十.外观一般目视条件
1..待验物置于700lux~1200的亮度下,受验面与检验者成45度角, 距离30cm接受检验.
2.目视时间:3~5sec. 3.一般不在反光或逆光下检验,以免强化可能出现之瑕疵. （如果客户有特别要求依客户要求为标准）
价（如金属的显徽组织图片）
检验样品（件）比较法：将实物产品质量特性和标准样品，极
限样品及程度样品进行比较判定
五.一般产品表面等级划份及述语
1).一级表面:在使用中常看得见的重要表面. (例如 logo,mark,正面与上面等) 2).二级表面:在使用中不易察觉到的非重要表面.(一般指 两侧及背面部份) 3）三级表面：内侧与底面 注:应纵三个视角去检验,正视侧视俯视,一般可“先主后
八 产品颜色的检验
颜色是属于产品的固有的质量特性，一般检 验方法如下：

电子测量与产品检验第4章 简单电子产品的检测PPT课件

电子测量与产品检验第4章 简单电子产品的检测PPT课件
第4章 简单电子产品技术指标及检测

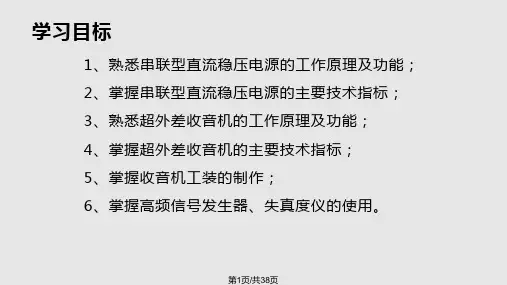

学习目标
1、熟悉串联型直流稳压电源的工作原理及功能； 2、掌握串联型直流稳压电源的主要技术指标； 3、熟悉超外差收音机的工作原理及功能； 4、掌握超外差收音机的主要技术指标； 5、掌握高频信号发生器、失真度仪的使用。
学习目标
掌握工装的概念和制作方法 掌握高频信号发生器、失真度仪、电子毫伏表、
v 信号失真的程度用谐波失真度表示。它的定义是全部谐波 能量与基波能量之比的平方根。对于纯电阻负载，则定义 为全部谐波电压（或电流）有效值与基波电压（或电流） 有效值之比，即：
n
D 0
U22U32 Un210 %0 U 1
Ui2 i2 10 %0 U 1
v 上式中，U 1 为基波电压有效值；U2、U3 … U n 为各次谐波电 压有效值；D 0也可称为失真系数或失真度。
❖ 测输出电阻
ro
△UO △IO
△Ui 0
测试电路不变。
测试过程是：调节自耦变压器，使Ui=220V，输出 电压Uo=9Ｖ，并保持不变；再调节RL，使输出电流Io从 500mA变化到0，则 △Io=500mA，并测得输出相应变化 量△Uo；可以根据公式求得ro的值。
❖ 测纹波电压Ur 测试电路如下：
双踪示波器的使用 了解收音机的测试方法
检测用仪器——（一）高频信号发生器
高频信号发生器是由主振级、调制级、输出级、衰减 级、内调制振荡级、检测级和电源等组成。
高频信号发生器的使用
检测用仪器——（二）失真度仪
1．谐波失真度的定义
v 纯正弦波信号通过电路后，如果该电路中存在非线性，则 输出的信号中除包含原基波分量外，还会含有其他谐波分 量，这就是电路产生的谐波失真，亦称非线性失真。

电子产品外观检验标准ppt课件

电子产品外观检验标准ppt课件

10可有变形，白雾，气泡等不良。
总目录 章目录 返回 上一页 下一页
九 外观判定的基准
•1. 制定限度允收样品，标准样品(即样 品件比较法);
a. 限度允收样品:是指外观缺陷最差 的接收程度样品
b. 标准样品:指质量标准的样品;
•2. 依检验规范，对外观缺陷的尺寸，面积，点，等数 值表示要求为标准:
•１．理化检验 •２．感观检验：
依靠检验员的感觉器官进行产品质量评 价或判断的检查．一般通过人的自身器 官或借助简便工具，以检查产品的色， 味，形，声响，手感，视觉等感觉来定 性得判断其质量特性．
4
总目录 章目录 返回 上一页 下一页
三：感官检验的优缺点
优点是：
方法简便易行，不需特殊仪器，设备和 化学试剂，判断讯速，成本低廉；
• 数值表示法：以感觉器官作为工具进行计数，计量给出检验结果。
如肉眼目测进行外观检查，给出不合格的具体数量及粗略的量值， 尺寸等。
• 语言表示法：是最一般的感官质量定性表示法，用感官质量特性
用语（如酸，苦，咸）和表示质量评价用语（如优，差）组合使用 表示质量
• 图片表示法：将实物质量特性图片和标准图片比较，做出质量评
外观检验标准与技术
1
总目录 章目录 返回 上一页 下一页

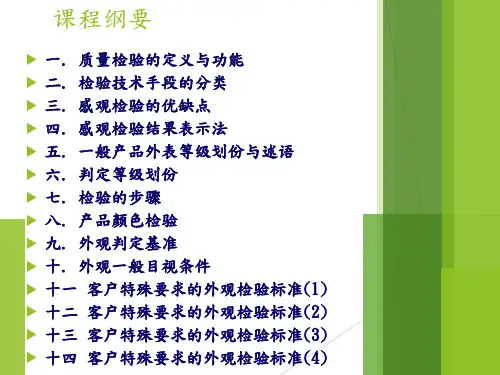

课程纲要
• 一. 质量检验的定义与功能 • 二. 检验技术手段的分类 • 三. 感观检验的优缺点 • 四. 感观检验结果表示法 • 五. 一般产品表面等级划份与述语 • 六. 判定等级划份 • 七. 检验的步骤 • 八. 产品颜色检验 • 九. 外观判定基准 • 十. 外观一般目视条件 • 十一 客户特殊要求的外观检验标准(1) • 十二 客户特殊要求的外观检验标准(2) • 十三 客户特殊要求的外观检验标准(3) • 十四 客户特殊要求的外观检验标准(4)

电子产品外观检验标准PPT课件

电子产品外观检验标准PPT课件

間距
內
必要時 個別設
定
透過率>5% 0.03mm2以下
允許兩個不良 點：距離70mm 以上
透過率>5% 0.03mm2以下
允許兩個不良 點：距離70mm 以上
透過率>5%
透過率>5%
0.05mm2以下 0.1mm2以下
必要時
允許三個不良 允許四個不良 個別設
點：距離50mm 點：距離30mm 定
以上
十四 客户特要求的外观检验标准 (4)
microsoft产品外观检验标准:
七.检验的步骤
1.检验的准备： 熟悉检验标准和技术文件规定的质量特性和具体内容，确定
测量工程和量值。 2.测量或试验：
按已确定的检验方法和方案，对产品质量特性进行定量和定 性的观察，测量，试验，得到需要的量值和结果。测量和试 验前后检验人员要确认检验设备和被检物品试样状态正常，
保证结果的有效性。 3.记录：
一般可分为三个等级(CRI /MAJ/MIN) A:严重缺点:(CRI) 1)造成产品功能完全失效或重要特性丧失之缺点. 2)影响人身平安与损害健康之缺点. 3)信赖性测试不合格. B:主要缺点(MAJ) 1)造成产品部份结构缺陷,但不影响功能之缺点. 2)客户特别标明拒收之缺点. 3)有触感的外观缺限,未影响结构. C:次要缺点(MIN) 1)缺点工程对产品结构,尺寸,功能特性无影响之缺陷. 2)无触感的外观缺限.
以上
字體膨脹，
印刷文不 缺印,刮掉等
良點
模糊，污髒
面積
色相.色差
寬度：1/4以下 寬度：1/4以下 寬度：3以下 寬度：1/2以下
0.03mm2以下 0.03mm2以下 0.05mm2以下 △E: 1.2以下，L*=±1.0 a*/b*=±0.3

电子产品检验培训课件

电子产品检验培训课件
五、电视机主要技术指标的检测方法
3、电路中主要工作波形的检测
电视机通电，示波器观测行振荡输出波形。 示波器观测场锯齿波输出波形。 打开电视信号发生器，送出的4：3的彩色图案电视信号或标准彩条
信号，并将信号送给电视机。 示波器观测彩色全电视信号。 示波器观测R基色信号波形。 示波器观测G基色信号波形。 示波器观测B基色信号波形。
合，得到三基色信号；将基色信号放大到一定幅度，以驱动显像管阴 极正常工作；对三基色信号进行补偿（白平衡调整）。 ❖ 扫描电路
扫描电路包括同步分离电路、行扫描电路和场扫描电路。同步分 离电路的作用是从电视信号中分离出同步信号；行扫描电路提供水平 扫描所需的锯齿波电流，同时提供显像管的工作电压；场扫描电路提 供垂直扫描所需的锯齿波电流。 ❖ 电源电路
同步，奇场，偶场，任意行）； 触发耦合方式：DC 耦合，AC 耦合，LF 抑制，HF 抑制； 触发电平：内触发时距离屏幕中心±8格，EXT时为±1.6V。
❖显示方式：存储显示、双踪显示、锁存与半存显示、滚动显示、 插值显示。 ❖仪器使用方法
《电子测量与产品检验》
任务一：电视机主要技术指标的检测
为电视机电路提供直流工作电压。在彩色电视机中多采用开关电 源。
《电子测量与产品检验》
任务一：电视机主要技术指标的检测
五、电视机主要技术指标的检测方法
1、高频调谐器的幅频特性检测 高频调谐器的独立单元电路
《电子测量与产品检验》
任务一：电视机主要技术指标的检测
五、电视机主要技术指标的检测方法
1、高频调谐器的幅频特性检测 ❖ 高频调谐器的独立单元电路
各个模块工作时所需的输入电压等。 确定电视机电源已关闭，用高内阻（20kΏ／V以上） Nhomakorabea万用表电阻

电子产品的生产与检验(ppt 38页)

电子产品的生产与检验(ppt 38页)
镀：“镀”就是在刮净的元器件部位上镀锡。具体做法是蘸松香酒精溶液涂在刮净
的元器件焊接部位上，再将带锡的热烙铁头压在其上，并转动元器件，使其均匀地镀 上一层很薄的锡层。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。 “刮”完的元迄今引线上应立即涂上少量的助焊剂，然后有哪个电烙铁在引线上镀一 层很薄的锡层，避免其表面重新氧化，以提高元器件的可焊性。
家用电器：现在的家用电器广泛采用了单片机控制，从电饭煲、洗衣机、电 冰箱、空调机、彩电、其他音响视频器材、再到电子秤量设备和白色家电等。
limaolin
温溪高级中学
单片机的相关应用
网络和通信：现代的单片机普遍具备通信接口，可以很方便地与计算机进
行数据通信，为在计算机网络和通信设备间的应用提供了极好的物质条件，现在的通 信设备基本上都实现了单片机智能控制，从手机，电话机、小型程控交换机、楼宇自 动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话，集群移动通 信，无线电对讲机等。
一、工具
万用表
方法、技巧
保养 测量技巧
注意事项
使用方法
limaolin
温溪高级中学
使用图示
limaolin
温溪高级中学
使用
输入端插孔：有四个输入端插孔
"黑"表 笔
1
黑表 笔始终 接 “CO M”端
测电压 电阻、二极管 及通断情况
电烙铁的种类及规格有很多种，而且被焊工件的大小又有所不同，因而合理地选用电烙铁的功率 及种类，对提高焊接质量和效率有直接的关系。
（1）焊接集成电路、晶体管及受热易损元器件时，应选用 20W 内热式或 25W 的外热式电烙 铁。
（2）焊接导线及同轴电缆时，应先用 45W~75W 外热式电烙铁，或 50W 内热式电烙铁。

简单电子产品的检测资料PPT课件

简单电子产品的检测资料PPT课件
测试电路如下：
测试电路中Tr 为电源变压器，V为直流电压表。
第14页/共38页
2、满载（Io=500mA）条件下测试
❖ 测试输出电压（Uomax～Uomin） 测试电路如下：
Tr1测试电路中为自耦变压器，用于调节输入电网ui电压值； Tr2为电源变压器，V为交流电压表，测量输入电网ui电压的有效 值；A为直流电流表，测量被测直流稳压电源输出电流；RL为滑 动变阻器，作为稳压电源的负载电阻，改变RL的数值，就能改变 稳压电源的输出电流值；V1为直流电压表，测量被测Uo。
❖接线柱：连接稳压电源、示波器等。
❖扬声器：用于听音频信号。
❖沉头螺丝：固定夹具上的一切制作。
❖夹子：固定PCB板。
❖梅花顶针及顶针套：用于连接PCB板上的关键点的焊点。
❖导线：连接仪器，接线柱，电压表
❖稳压电源: 提供稳定的电源（3V）。
❖示波器: 用于观测信号波形。
❖钻孔台：用于钻孔。
❖电烙铁：用于焊接。
第23页/共38页
测试工装的使用方法
第24页/共38页
序 检测项 号目
检测用仪器 和设备
技术要求
检测结果 #1 #2 #3
钢锯及锯片、有
机玻璃板、锉刀、
1
收音机 工装 制作
钻头、钻台、接 线柱、顶针、扬 声器、固定夹具、
通电后，能接收到广播信号， 波形正确
稳压电源、示波
器、电烙铁等
1
频率范 围
fL 535kHz 10kHz fH 1605kHz 10kHz
• 测试工装的负载插口连接到扬声器的插口，毫伏表接20kHz低 通滤波器输出。
• 高频信号发生器置4波段，1000kHz，1kHz30%调制，调节 输出电平，约10mV。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整机检验主要包括直观检验、功能检验和主要性能指 标测试等内容
直观检验 是由操作者独自完成作品的组装工作。 功能检验 功能检验是对产品设计所要求的各项功能 和整机的使用价值进行检验。 主要性能指标的测试
有安全检验、基础检验等
4
其他检验
UOC
工艺文件
检验工艺卡
功能性终检
电
一、仪器及工具 1、射频电视信号（100dB）
1路
视
2、带衰减工厂手机 3、消磁器
1只 1只
二、操作步骤
机
1、接入射频信号线，对机器进行消磁。
2、检查遥控各功能（包括静音、定时等），应动作正常。
功
3、检查电源指示灯发光状态是否正常。
4、检查电视机按键板各个按键功能是否正常，符合设计要求。
能
5、检查应有“255” （指此种机芯有255频道）节目号，蓝屏功能处于开 状态。
电子产品的检测
1
电子产品的检测
整机检验是产品经过总装、调试合 格之后，检查产品是否达到预定功能要 求和技术指标。本章主要介绍电子产品 的整机检验。首先介绍整机产品质量检 验的方法和项目，了解产品外观故障的 修复，还介绍产品的老化工序和环境实 验。
2
电子产品的检测
整机检验的方法 电子产品的产品的检验方法分全数检验和抽
电子产品的检测
10.4 机壳外观故障的检查与修复
1．机壳外观检查
整机外观检查主要是用手
触摸，用眼睛仔细看，观察机壳有无划伤、破裂、
掉油漆，键钮是否齐全，机壳是否变形，前后盖
密合是否良好等方面的问题。
2．机壳外观故障的修复
（1）轻微划痕，一般用棉布沾取少量砂蜡，来回 擦拭就可消除。
（2）中度的划痕，可用抛光机进行刨光，经刨光 之后，就可以重新使用。
压
试验电压：耐压仪根据不同要求，将交流50HZ电源设置在5KV—— 3.5KV之间。时间：3S
绝
2．绝缘部分 试验直流电压 500V
绝源电阻：4MΩ
三、操作方法
缘
1．将电视机电源插头插入交流电源短路测试仪中，打开电视机电源
开关，在天线输入端及其它外露金属部件施加电压。设置电压：AC
电
3.5KV；试验时间：3S；漏电流：10mA。要求在测试时间内，漏电流不超
更改标记 数量
更改单位
签名 日期
签名 日 第
期
拟制
审核 批准
第
9
标准化
电子产品的检测
3.电视机整机检验的具体步骤 （1）内部检验 （2）外观检查 （3）安全防护检查 （4）电视机性能检验 ①不接收电视信号检查 ②接收电视信号检查
（5）击机检验 （6）对照计划单逐项检查所对应的各项功能是
否正常ss
10
检
6、遥控关机色斑的检查。 7、进入M7 SHIPMODE。（是指直接恢复到出厂时所要求设定的状态，如下
所述）
验
8、出厂设定：中文/蓝屏开，图像效果选择：“标准”，声音菜单选择“
立体声”，平衡32，降噪关，音量20，电视机
三、拔下信号线，合格机流入道，并在工艺流程卡对应项目上打“√”。
艺
若不合格，在工艺流程卡对应项目上填写故障现象。
更改标记 数量 更改单 签名
日期
签名 日期
第页
位
卡
拟制 审核 批准
第页
5
标准化
电
UOC
工艺文件
检验工艺卡
视
一、仪器仪表
电视机高压绝缘电阻检验
1．耐压测试仪
2．绝源电阻测试仪
机
3．橡胶绝源垫子 4．交流电源短路测试仪
二、仪器设置
高
1．高压部分
漏电流：10mA
把）
二、操作步骤
1．插入接收射频信号线。
2．接收“格子”信号，检查图像几何失真和会聚
（1）图像几何失真不大于3%非线性失真：水平小于10%，垂直小于8%。
（2）检查会聚，要求：A区不大于0.4%（2.4mm），B区不大于0.8%（4.8mm）。
3．检查图像重显率
接收“菲利蒲测试卡”信号，检查图像重显率，要求水平方向为92%，垂直方向为92%。
卡
批准
6
标准化
电子产品的检测
7
自动检测线
电子产品的检测
电子整机检验举例 1. 整机检验的工艺流程
8
34英寸彩色电视机整机检验的工艺流程图
2. 整 机 检 验 工 艺 指 导 卡
UOC
工艺文件
检验工艺卡
电性能检验
一、仪器及工具
1．射频电视信号（1路） 2．消磁器（1把）3．生产用的遥控器（1只）4．橡皮槌（
（3）深度划痕是无法用研磨的方法修复的，就需 要更换新的塑料外壳。
（4）有漆膜和镀层的机壳，可以采取补漆、空1气1 喷涂的方法进行修复。
电子产品的检测
几种常用修补划痕的方法
用牙膏弥补外壳的轻度划痕，特别是白色漆，效果最为 明显。方法很简单：把 牙膏轻轻涂在浅度划痕处，用柔 软的棉布逆时针抹圆圈。这样做一般可减轻划痕印记，还 能避免空气对一些电子产品金属外壳划痕处的侵蚀。 用同一色系的补漆笔在划痕处点补几滴油漆，再用一张 餐巾纸（稍微粗糙点的餐巾纸）在对应的位置处用打蜡的 办法做圆周运动，补上去的油漆慢慢被擦掉，划痕也会随 之不见。（操作注意：补完油漆后动作要快，防止油漆干 影响修补效果。） 一些小型的电子产品上的划痕还可以采用一些先进技术 手段，快速修复划痕。如手机上的划痕，则可用肉眼看不 见的保护膜，填补在手机表面划痕上，护理打磨后，平12 整 光滑，光亮如新。
4．接收“P卡”信号检查白平衡
按工厂手机“图像效果选择”键，使电视机分别处于“标准”“艳丽”“柔和”“个
”，在整个亮度变化过程中图像的底色应基本一致。
5．检查色纯（红场信号）
观察整个图像应无明显色斑，如有不明显的色斑，以消磁器消磁后能去除的，则应关
后片刻再开机观察色斑是否重新出现。
6．检查聚焦：整幅图像处于最清晰状态。
过规定值。
阻
2．在天线输入端及其它外露金属部件测试绝缘电阻。设置直流电压 ：500V，要求绝缘电阻大于或等于4MΩ。
检
四、拔下信号线，测试的合格机送到下道工序，并在工艺流程卡对应 项目上打“√”。若不合格，在工艺流程卡对应项目上填写故障现象。
更改标记 数量 更改 签名
日期
签日
第页
验
单位
拟制
名期
审核
第页
样检验两种 1．全数检验 是对产品进行百分之百的检验。
一般只对可靠性要求特别高的产品试制品及在生 产条件、生产工艺改变后生产的部分产品进行全 数检验。
2.抽样检验 从待检产品中抽取若干件产品
进行检验，即抽样检验（简称抽检）。抽样检验
是目前生产中广泛采用的一种检验方法。
3
电子产品的检测
整机检验的主要内容
7．检查遥控各功能，应动作正常，遥控关机色斑的检查。
8．检查遥控开关机功能。用橡皮槌敲击主板框架3次，图像无抖动或异常。
9．按V+或V-键，伴音变化正常，无失真，无蜂音，无交流音、噪音，音量小时无输
。
三、拔下信号线，检测合格的机子流入下道工序，并在工艺流程卡对应项目上打“√
。若不合格，在工艺流程卡对应项目上填写故障现象。
