变压器匝数计算 怎么算

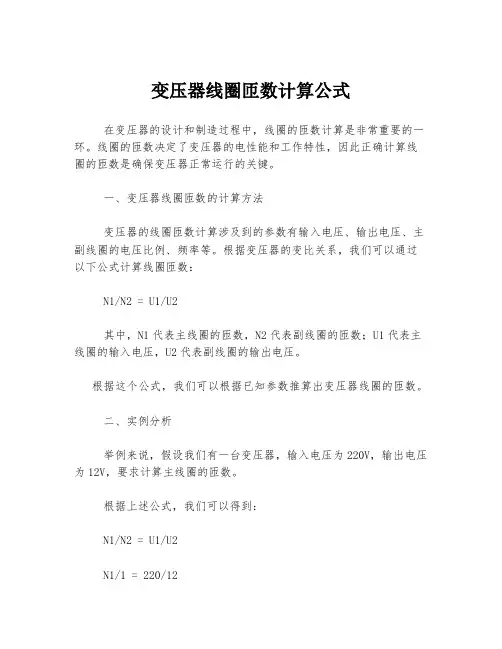

变压器线圈匝数计算公式在变压器的设计和制造过程中，线圈的匝数计算是非常重要的一环。

线圈的匝数决定了变压器的电性能和工作特性，因此正确计算线圈的匝数是确保变压器正常运行的关键。

一、变压器线圈匝数的计算方法变压器的线圈匝数计算涉及到的参数有输入电压、输出电压、主副线圈的电压比例、频率等。

根据变压器的变比关系，我们可以通过以下公式计算线圈匝数：N1/N2 = U1/U2其中，N1代表主线圈的匝数，N2代表副线圈的匝数；U1代表主线圈的输入电压，U2代表副线圈的输出电压。

根据这个公式，我们可以根据已知参数推算出变压器线圈的匝数。

二、实例分析举例来说，假设我们有一台变压器，输入电压为220V，输出电压为12V，要求计算主线圈的匝数。

根据上述公式，我们可以得到：N1/N2 = U1/U2N1/1 = 220/12N1 = (220/12) * N2我们可以通过已知的输出电压和频率，推算出线圈的匝数。

这个数值对于变压器的制造非常重要，因为线圈匝数的不准确会导致变压器的电性能和工作特性的偏差。

三、其他因素的影响除了输入电压和输出电压，线圈匝数的计算还涉及到变压器的额定功率、频率等因素。

这些因素也会对线圈匝数的计算产生影响。

在实际应用中，变压器的制造商通常会根据设计要求和经验，综合考虑以上因素，通过计算和试验来确定线圈的匝数，以确保变压器的性能和质量。

四、结语变压器线圈匝数的计算是变压器设计和制造的关键环节。

通过合理计算线圈匝数，可以确保变压器的性能和工作特性符合要求，为电力系统的正常运行提供保障。

因此，在变压器的设计和制造过程中，线圈匝数的计算需慎重对待，确保准确无误。

希望本文的介绍对你理解变压器线圈匝数的计算公式有所帮助。

如有任何疑问或需要进一步了解，请随时向我们咨询。

谢谢阅读！。

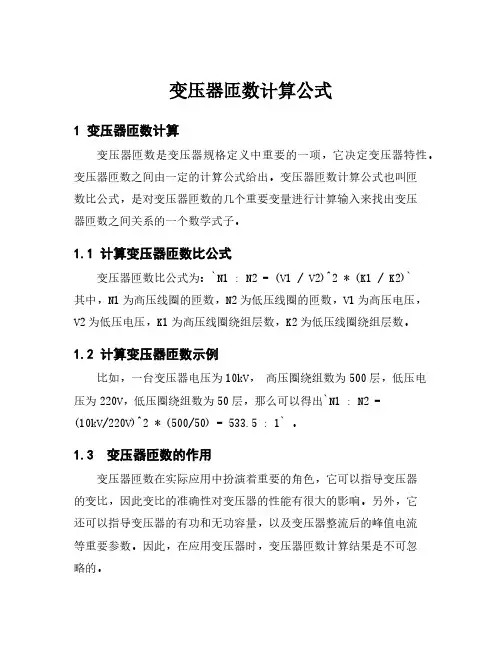

变压器匝数计算公式
1 变压器匝数计算
变压器匝数是变压器规格定义中重要的一项，它决定变压器特性。

变压器匝数之间由一定的计算公式给出。

变压器匝数计算公式也叫匝
数比公式，是对变压器匝数的几个重要变量进行计算输入来找出变压
器匝数之间关系的一个数学式子。

1.1 计算变压器匝数比公式
变压器匝数比公式为：`N1 : N2 = (V1 / V2)^2 * (K1 / K2)`
其中，N1为高压线圈的匝数，N2为低压线圈的匝数，V1为高压电压，
V2为低压电压，K1为高压线圈绕组层数，K2为低压线圈绕组层数。

1.2 计算变压器匝数示例
比如，一台变压器电压为10kV，高压圈绕组数为500层，低压电压为220V，低压圈绕组数为50层，那么可以得出`N1 : N2 =
(10kV/220V)^2 * (500/50) = 533.5 : 1` 。

1.3 变压器匝数的作用
变压器匝数在实际应用中扮演着重要的角色，它可以指导变压器
的变比，因此变比的准确性对变压器的性能有很大的影响。

另外，它
还可以指导变压器的有功和无功容量，以及变压器整流后的峰值电流
等重要参数。

因此，在应用变压器时，变压器匝数计算结果是不可忽
略的。

变压器匝数计算，实际上是在满足供电和保护要求的同时，考虑变压器性能与结构的协调综合，确定出一种可行的变压比的一种科学方法。

变压器匝数的正确计算，可正确的控制变压器的负荷特性、损耗、整定电压等，因此在变压器应用中更加重要。

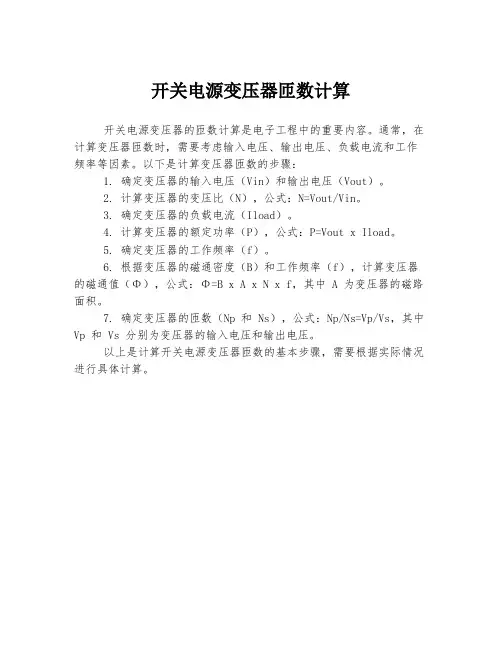

开关电源变压器匝数计算
开关电源变压器的匝数计算是电子工程中的重要内容。

通常，在计算变压器匝数时，需要考虑输入电压、输出电压、负载电流和工作频率等因素。

以下是计算变压器匝数的步骤：
1. 确定变压器的输入电压（Vin）和输出电压（Vout）。

2. 计算变压器的变压比（N），公式：N=Vout/Vin。

3. 确定变压器的负载电流（Iload）。

4. 计算变压器的额定功率（P），公式：P=Vout x Iload。

5. 确定变压器的工作频率（f）。

6. 根据变压器的磁通密度（B）和工作频率（f），计算变压器的磁通值（Φ），公式：Φ=B x A x N x f，其中 A 为变压器的磁路面积。

7. 确定变压器的匝数（Np 和 Ns），公式：Np/Ns=Vp/Vs，其中Vp 和 Vs 分别为变压器的输入电压和输出电压。

以上是计算开关电源变压器匝数的基本步骤，需要根据实际情况进行具体计算。

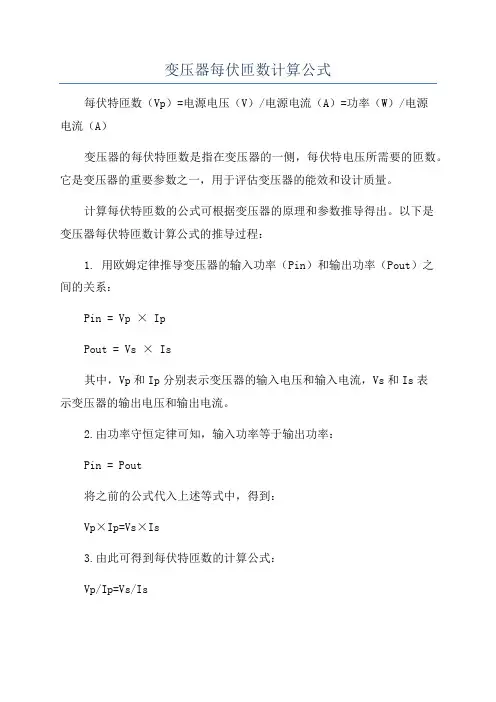

变压器每伏匝数计算公式
每伏特匝数（Vp）=电源电压（V）/电源电流（A）=功率（W）/电源
电流（A）
变压器的每伏特匝数是指在变压器的一侧，每伏特电压所需要的匝数。

它是变压器的重要参数之一，用于评估变压器的能效和设计质量。

计算每伏特匝数的公式可根据变压器的原理和参数推导得出。

以下是
变压器每伏特匝数计算公式的推导过程：
1. 用欧姆定律推导变压器的输入功率（Pin）和输出功率（Pout）之
间的关系：
Pin = Vp × Ip
Pout = Vs × Is
其中，Vp和Ip分别表示变压器的输入电压和输入电流，Vs和Is表
示变压器的输出电压和输出电流。

2.由功率守恒定律可知，输入功率等于输出功率：
Pin = Pout
将之前的公式代入上述等式中，得到：
Vp×Ip=Vs×Is
3.由此可得到每伏特匝数的计算公式：
Vp/Ip=Vs/Is
每伏特匝数（Vp/Ip）表示单位电压条件下所需的匝数，它可以评估变压器的电流传输效率和能效。

在变压器设计和选择时，根据所需的输入电压、输出电压和电流，可以使用上述公式计算出变压器的每伏特匝数。

通过比较不同变压器的每伏特匝数，可以选择适合的变压器，以实现所需的电压变换和功率传输。

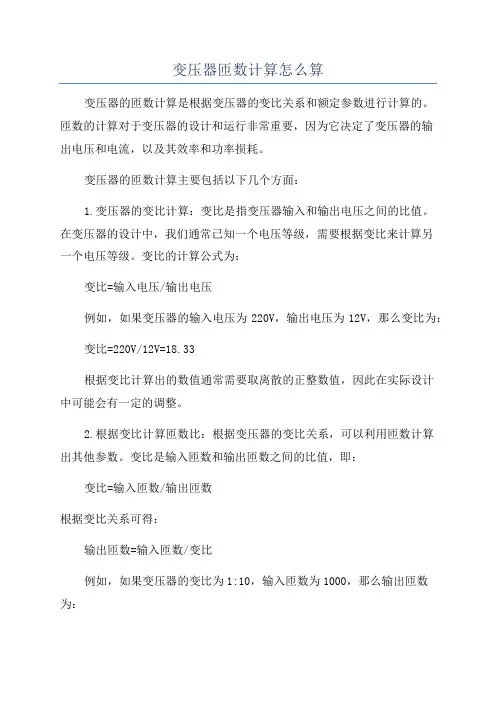

变压器匝数计算怎么算变压器的匝数计算是根据变压器的变比关系和额定参数进行计算的。

匝数的计算对于变压器的设计和运行非常重要，因为它决定了变压器的输出电压和电流，以及其效率和功率损耗。

变压器的匝数计算主要包括以下几个方面：1.变压器的变比计算：变比是指变压器输入和输出电压之间的比值。

在变压器的设计中，我们通常已知一个电压等级，需要根据变比来计算另一个电压等级。

变比的计算公式为：变比=输入电压/输出电压例如，如果变压器的输入电压为220V，输出电压为12V，那么变比为：变比=220V/12V=18.33根据变比计算出的数值通常需要取离散的正整数值，因此在实际设计中可能会有一定的调整。

2.根据变比计算匝数比：根据变压器的变比关系，可以利用匝数计算出其他参数。

变比是输入匝数和输出匝数之间的比值，即：变比=输入匝数/输出匝数根据变比关系可得：输出匝数=输入匝数/变比例如，如果变压器的变比为1:10，输入匝数为1000，那么输出匝数为：输出匝数=1000/10=1003.根据匝数和磁通计算电压：在变压器中，磁通与匝数成正比，根据磁通和匝数可以计算出电压。

变压器中原副线圈的匝数比等于电压比，即：匝数比=输入电压/输出电压从而可得：输出电压=输入电压*(输出匝数/输入匝数)例如，如果输入电压为220V，输入匝数为1000，输出匝数为100，那么输出电压为：输出电压=220V*(100/1000)=22V4.根据功率和电流计算匝数：变压器的输入功率和电流与输出功率和电流之间也存在一定的关系，可以利用这个关系计算匝数。

功率是电压与电流的乘积，输入功率和输出功率之间的关系为：输入功率/输出功率=输入电流/输出电流可以根据这个关系计算匝数。

例如，如果输入功率为100W，输入电流为0.5A，输出功率为10W，那么输出电流为：输出电流=输出功率/(输入功率/输出电流)=10W/(100W/0.5A)=0.05A利用上述方法，可以进行变压器匝数的计算。

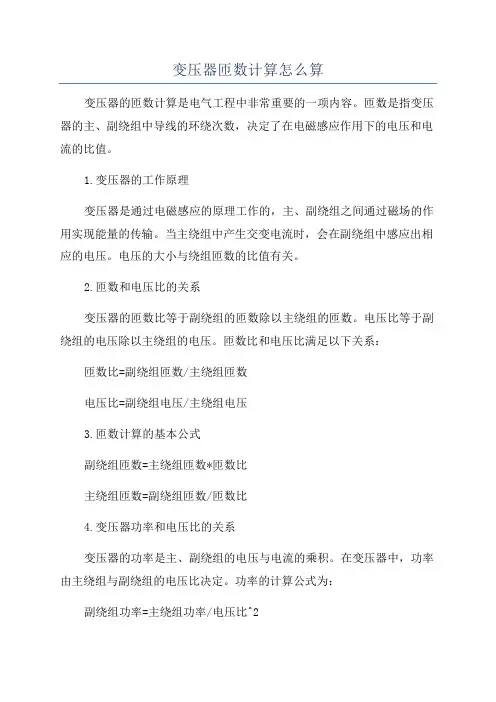

变压器匝数计算怎么算变压器的匝数计算是电气工程中非常重要的一项内容。

匝数是指变压器的主、副绕组中导线的环绕次数，决定了在电磁感应作用下的电压和电流的比值。

1.变压器的工作原理变压器是通过电磁感应的原理工作的，主、副绕组之间通过磁场的作用实现能量的传输。

当主绕组中产生交变电流时，会在副绕组中感应出相应的电压。

电压的大小与绕组匝数的比值有关。

2.匝数和电压比的关系变压器的匝数比等于副绕组的匝数除以主绕组的匝数。

电压比等于副绕组的电压除以主绕组的电压。

匝数比和电压比满足以下关系：匝数比=副绕组匝数/主绕组匝数电压比=副绕组电压/主绕组电压3.匝数计算的基本公式副绕组匝数=主绕组匝数*匝数比主绕组匝数=副绕组匝数/匝数比4.变压器功率和电压比的关系变压器的功率是主、副绕组的电压与电流的乘积。

在变压器中，功率由主绕组与副绕组的电压比决定。

功率的计算公式为：副绕组功率=主绕组功率/电压比^2主绕组功率=副绕组功率*电压比^25.举例分析例如，有一个主绕组匝数为200匝的变压器，它的匝数比为2，即副绕组匝数是主绕组的两倍。

如果要求主绕组电压为100V，可以按照如下步骤计算副绕组电压和副绕组匝数。

第一步，计算副绕组匝数：副绕组匝数=主绕组匝数*匝数比=200匝*2=400匝第二步，计算副绕组电压：副绕组电压=主绕组电压*电压比=100V*2=200V因此，对于这个例子，变压器的副绕组匝数为400匝，副绕组电压为200V。

可以通过上述方法进行计算。

总结：。

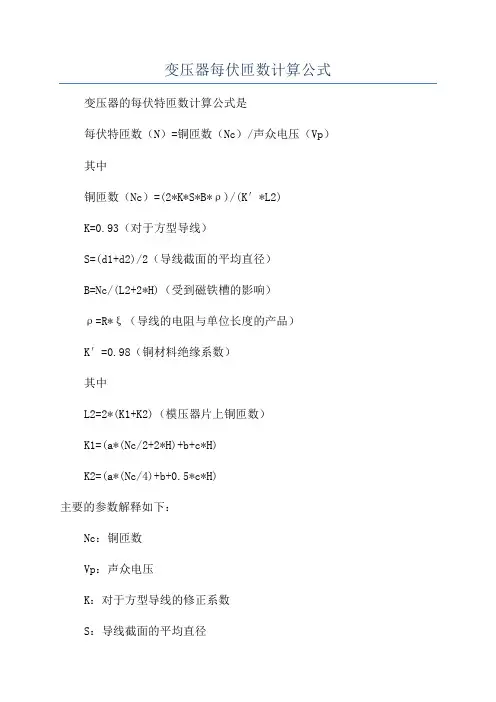

变压器每伏匝数计算公式变压器的每伏特匝数计算公式是
每伏特匝数（N）=铜匝数（Nc）/声众电压（Vp）其中
铜匝数（Nc）=(2*K*S*B*ρ)/(K′*L2)
K=0.93（对于方型导线）
S=(d1+d2)/2（导线截面的平均直径）
B=Nc/(L2+2*H)（受到磁铁槽的影响）
ρ=R*ξ（导线的电阻与单位长度的产品）
K′=0.98（铜材料绝缘系数）
其中
L2=2*(K1+K2)（模压器片上铜匝数）
K1=(a*(Nc/2+2*H)+b+c*H)
K2=(a*(Nc/4)+b+0.5*c*H)
主要的参数解释如下：
Nc：铜匝数
Vp：声众电压
K：对于方型导线的修正系数
S：导线截面的平均直径
B：受到磁铁槽的影响的修正系数
ρ：导线的电阻与单位长度的产品
K′：铜材料绝缘系数
L2：模压器片上铜匝数的修正系数
K1：铜匝数修正系数的一部分
K2：铜匝数修正系数的另一部分
H：磁铁槽的高度
a、b、c：常数
通过使用上述公式和相关参数，可以计算出变压器的每伏特匝数。

需要注意的是，上述公式仅适用于特定的变压器设计和具体参数，不同的变压器可能有不同的计算公式和参数。

因此，在实际应用中，需要根据具体的变压器设计和参数进行计算和验证。

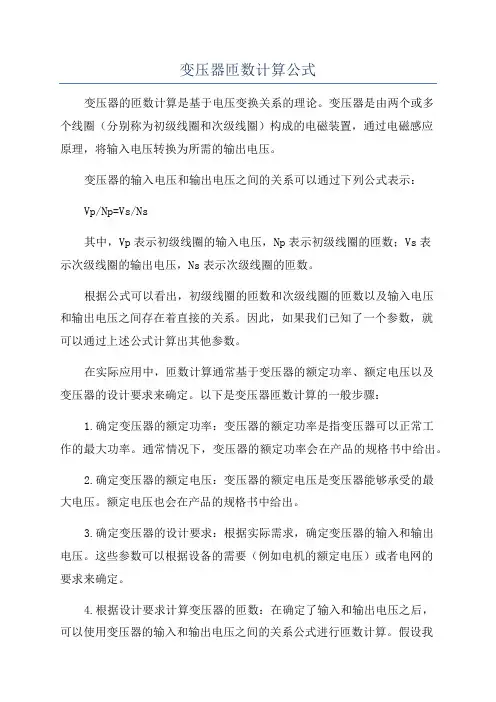

变压器匝数计算公式变压器的匝数计算是基于电压变换关系的理论。

变压器是由两个或多个线圈（分别称为初级线圈和次级线圈）构成的电磁装置，通过电磁感应原理，将输入电压转换为所需的输出电压。

变压器的输入电压和输出电压之间的关系可以通过下列公式表示：Vp/Np=Vs/Ns其中，Vp表示初级线圈的输入电压，Np表示初级线圈的匝数；Vs表示次级线圈的输出电压，Ns表示次级线圈的匝数。

根据公式可以看出，初级线圈的匝数和次级线圈的匝数以及输入电压和输出电压之间存在着直接的关系。

因此，如果我们已知了一个参数，就可以通过上述公式计算出其他参数。

在实际应用中，匝数计算通常基于变压器的额定功率、额定电压以及变压器的设计要求来确定。

以下是变压器匝数计算的一般步骤：1.确定变压器的额定功率：变压器的额定功率是指变压器可以正常工作的最大功率。

通常情况下，变压器的额定功率会在产品的规格书中给出。

2.确定变压器的额定电压：变压器的额定电压是变压器能够承受的最大电压。

额定电压也会在产品的规格书中给出。

3.确定变压器的设计要求：根据实际需求，确定变压器的输入和输出电压。

这些参数可以根据设备的需要（例如电机的额定电压）或者电网的要求来确定。

4.根据设计要求计算变压器的匝数：在确定了输入和输出电压之后，可以使用变压器的输入和输出电压之间的关系公式进行匝数计算。

假设我们已经知道了输入电压和输出电压，可以通过以下公式计算出变压器的匝数：Np=Ns*(Vp/Vs)其中，Np为初级线圈的匝数，Ns为次级线圈的匝数，Vp为输入电压，Vs为输出电压。

5.检查计算结果：通过计算出的匝数，可以验证变压器的设计是否符合要求。

同时，还应该考虑变压器的制造工艺和设计方案是否能够满足要求。

需要注意的是，以上计算公式是针对理想变压器的情况，考虑了变压器的变比关系。

在实际应用中，还需要考虑诸如励磁电流、铜损耗、磁心损耗等因素对变压器的影响。

因此，在具体设计过程中，还需要参考变压器的制造标准和设计手册进行综合计算和评估。

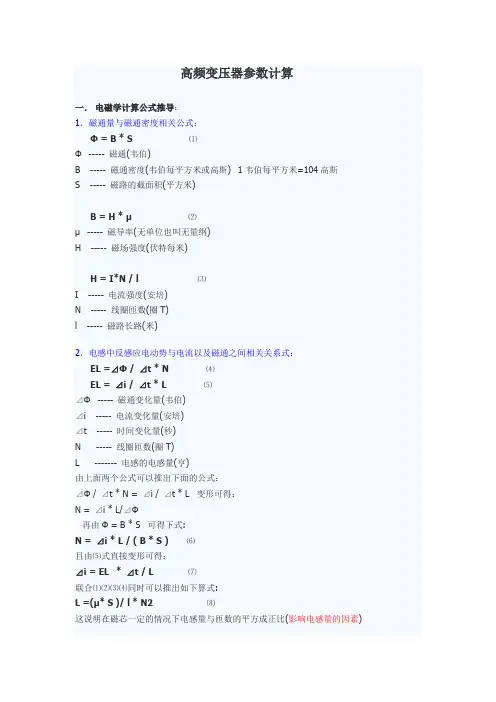

高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S⑴Ф----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：EL =⊿Ф / ⊿t * N⑷EL = ⊿i / ⊿t * L⑸⊿Ф----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S可得下式:N = ⊿i * L / ( B * S )⑹且由⑸式直接变形可得：⊿i = EL * ⊿t / L⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)3．电感中能量与电流的关系：QL = 1/2 * I2 * L⑼QL -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D))⑽N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特)N2 -------- 次级电感的匝数(圈) E2 -------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压：200--- 340 V输出直流电压：23.5V输出电流： 2.5A * 2输出总功率：117.5W2．确定初次级匝数比：次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM * k / 2)⑾N1 ----- 初级匝数VIN(max) ------ 最大输入电压k ----- 安全系数N2 ----- 次级匝数Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌7.63．计算功率场效应管的最高反峰电压:Vmax = Vin(max) + (Vo+Vd)/ N2/ N1⑿Vin(max) ----- 输入电压最大值Vo ----- 输出电压Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/Vin(min)+N1/N2*(Vo+Vd)⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。

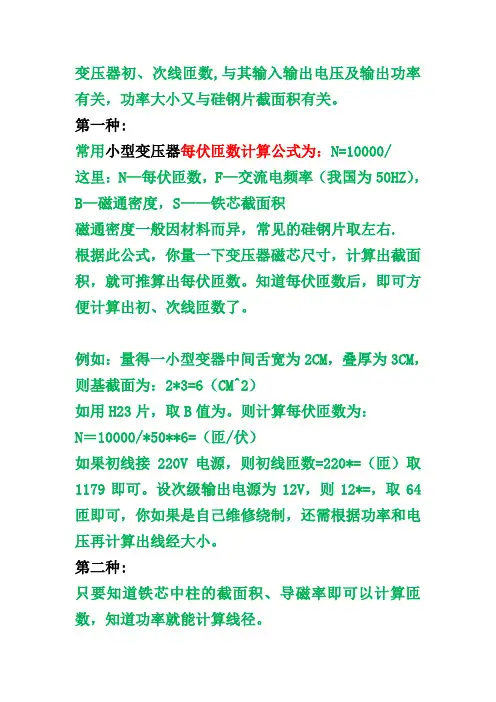

变压器初、次线匝数,与其输入输出电压及输出功率有关，功率大小又与硅钢片截面积有关。

第一种:常用小型变压器每伏匝数计算公式为：N=10000/这里：N—每伏匝数，F—交流电频率（我国为50HZ），B—磁通密度，S——铁芯截面积磁通密度一般因材料而异，常见的硅钢片取左右.根据此公式，你量一下变压器磁芯尺寸，计算出截面积，就可推算出每伏匝数。

知道每伏匝数后，即可方便计算出初、次线匝数了。

例如：量得一小型变器中间舌宽为2CM，叠厚为3CM，则基截面为：2*3=6（CM^2）如用H23片，取B值为。

则计算每伏匝数为：N＝10000/*50**6=（匝/伏）如果初线接220V电源，则初线匝数=220*=（匝）取1179即可。

设次级输出电源为12V，则12*=，取64匝即可，你如果是自己维修绕制，还需根据功率和电压再计算出线经大小。

第二种:只要知道铁芯中柱的截面积、导磁率即可以计算匝数，知道功率就能计算线径。

例题：变压器初级电压220V，次级电压12V，功率为100W，求初、次级匝数及线径。

选择变压器铁芯横截面积：S＝×根号P＝×根号100＝×10≈13(平方CM)，EI形铁芯中间柱宽为3CM，叠厚为，即3×求每伏匝数：N＝×100000/B×SB＝硅钢片导磁率，中小型变压器导磁率在6000～12000高斯间选取，现今的硅钢片的导磁率一般在10000高斯付近，取10000高斯。

公式简化：N＝×100000/10000×S＝45/SN＝45/13≈(匝)初、次级匝数：N1＝220×＝770(匝)N2＝12×＝42(匝)在计算次级线圈时，考虑到变压器的漏感及线圈的铜阻，故须增加5%的余量。

N2＝42×≈44(匝)求初、次级电流：I1＝P/U＝100/220≈(A)I2＝P/U＝100/12≈(A)求导线直径：(δ是电流密度，一般标准线规为每M㎡：2～3A间选取，取D＝×根号(I/δ)D＝×根号＝(MM)D＝×根号＝(MM)初级线径：∮，匝数：770；次级线径：∮，匝数：44。
