气井生产系统节点分析普通节点及函数节点

1、取地层为解节点的节点分析
气井生产系统节点分析普通节点及函数节点
2、取井底为解节点的节点分析
(1)取井底为解节点 l流入部分包括从地层外边界到井底 l流出部分包括从井底到井口
(2)计算流入动态曲线假设一系列产量，对每一产量，根据地层压力和气井产能方程，计算井底压力，该压力就是流入节点压力。
气井生产系统节点分析普通节点及函数节点
（2）气水井流入动态
两相流，一般采用Vogel方程。 ◆边水气藏 ◆底水气藏 ◆气水同层的气藏采用气井单井数值模拟器
气井生产系统节点分析普通节点及函数节点
（3）凝析气井流入动态
当井底流压低于露点压力时，井底附近有凝析液析出，地层中出现三个区： l油气两相可动区；
气井生产系统节点分析普通节点及函数节点
3、气体沿垂直或倾斜油管举升的流动
◆油管的压力损失整个生产系统总压降的主要部分 l举升压力损失； l摩阻压力损失； l高产气井还包括动能损失。
➢ 单相气体 lCullender & Smith法； l平均温度和偏差系数法。
气井生产系统节点分析普通节点及函数节点
气井生产系统节点分析普通节点及函数节点
1、节点的设置
◆节点分类 l普通节点：气体通过这类节点时，节点本身不产生与流量有关的压降。 l函数节点：气体通过这类节点时，要产生与流量相关的压降。
气井生产系统节点分析普通节点及函数节点
1、节点的设置
◆主要节点一般取８个节点
l普通节点地层、井底、井口、分离器
气井生产系统节点分析普通节点及函数节点
二、普通节点分析
（一）普通节点分析
l例1 已知某气井的参数：井中部深度H ＝

油气井动态分析及管理

，产量会下降，气油比会升高。
16
一、自喷井生产分析
（五）自喷井生产分析内容
3、油层分析主要分析油层内能量供耗平衡中压力变化对自喷井生产的影响；
注入与采出的平衡情况；
多油层非均质对油井生产的影响；油层生产能力的变化；见水前后有关参数变化等。
17
一、自喷井生产分析
（六）工作中的实际问题－生产过程问题及处理
油嘴堵塞
更换或活动油嘴解堵
油嘴被刺刷变大
更换油嘴
油井结蜡
采用机械或化学清蜡
井底积水
定期用柴油反替积水或转机采；关井恢复后进行放喷；投泡沫捧关井后放喷。
18
一、自喷井生产分析
（六）工作中的实际问题－生产过程问题及处理
1. 2. 3. 4. 5. 1. 2. 3. 4. 油压下降；产量下降；含水基本不变；油气油比基本不变；静压不变。油压下降；产量下降；含水基本不变；静压下降。
22
二、气井生产分析
（二）气井生产工作制度分析
气井生产工作制度，又称工艺制度，是指适应气井产层地质特征和
满足生产需要时产量和压力应遵循的关系。
序号 1 2 3 4 5 工作制度名称定产量制度定井底渗流速度制度 C=const 定井壁压力梯度制度定井口（井底）压力制度定井底压差制度适用条件气藏开采初期疏松的砂岩地层，防止流速大于某值时砂子从地层中产出气层的岩石不紧密，易坍塌的气井凝析气井，防止井底压力低于某值时油在地层中凝析出来；当输气压力一定时，要求一定的井口压力，以保证输入管网气层岩石不紧密、易坍塌的井；有边、底水的井，防止生产压差过大引起水锥
特点地层能量大，不需要外部补充能量，地面和井的设备简单，成本低、投资少、效益高、管理方便，但时间短

气井生产系统节点分析-普通节点及函数节点

31
1、取地层为解节点的节点分析
(3)由气井产能方程计算流入动态曲线流入动态由产量与流入节点压力的关系表示。这时流入节点压力不随产量变化，恒等于地层压力。
(4)计算流出动态曲线流出动态由产量与流出节点压力的关系表示。流出节点压力是井口压力、井筒压力损失和地层压力损失的总和。
32
1、取地层为解节点的节点分析
5
1、气藏中气体向气井的渗流
气体通过孔隙或裂缝向井底流动： l不同孔隙介质； l不同流体介质（单相气流、气水两相流、气油两相流）； l不同驱动类型和驱动机理； l不同开采方式。渗流阻力、压力损失不同气井流入动态不同
6
1、气藏中气体向气井的渗流
气井流入动态：气藏中气体向气井渗流的特性，描述气层产量与井底流压的基本关系，反映气层向井供气的能力，对气井生产系统分析至关重要。
52
2、油管尺寸对气井产能的影响
◆油管设计应综合考虑的因素 l机械方面问题 l井的产能 l携液能力 l成本
53
2、油管尺寸对气井产能的影响
以例1为例 (1)将解节点取在井底处
在其它参数不变的情况下，改变油管尺寸时，只是流出曲线发生改变，流入曲线并不改变 (2)计算流入动态曲线假设一系列产量，根据地层压力和产能方程计算井底压力，即流入节点压力。
p
2 R

pw2f
51qsc 4.3qs2c
试取不同节点为解节点对该井进行节点分析？ 30
1、取地层为解节点的节点分析
(1)建立生产井模型该井是由地层和井筒组成的气井生产系统，没有地面集输气管线，因此在计算总压力损失时不应包括地面管线部分。
(2)选取解节点取地层外边界为解节点 l流入部分为地层外边界，流入解节点压力为恒定值，等于地层压力。 l流出部分包括从地层外边界到井口。

采气

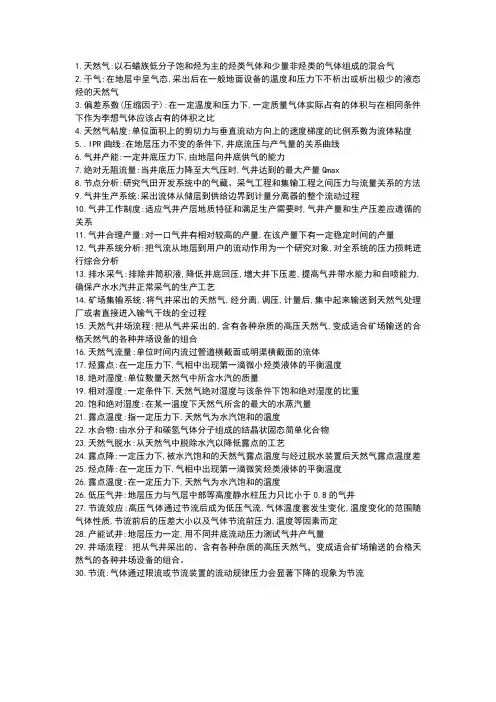

1.天然气:以石蜡族低分子饱和烃为主的烃类气体和少量非烃类的气体组成的混合气2.干气:在地层中呈气态,采出后在一般地面设备的温度和压力下不析出或析出极少的液态烃的天然气3.偏差系数(压缩因子):在一定温度和压力下,一定质量气体实际占有的体积与在相同条件下作为李想气体应该占有的体积之比4.天然气粘度:单位面积上的剪切力与垂直流动方向上的速度梯度的比例系数为流体粘度5..IPR曲线:在地层压力不变的条件下,井底流压与产气量的关系曲线6.气井产能:一定井底压力下,由地层向井底供气的能力7.绝对无阻流量:当井底压力降至大气压时,气井达到的最大产量Qmax8.节点分析:研究气田开发系统中的气藏、采气工程和集输工程之间压力与流量关系的方法9.气井生产系统:采出流体从储层到供给边界到计量分离器的整个流动过程10.气井工作制度:适应气井产层地质特征和满足生产需要时,气井产量和生产压差应遵循的关系11.气井合理产量:对一口气井有相对较高的产量,在该产量下有一定稳定时间的产量12.气井系统分析:把气流从地层到用户的流动作用为一个研究对象,对全系统的压力损耗进行综合分析13.排水采气:排除井筒积液,降低井底回压,增大井下压差,提高气井带水能力和自喷能力,确保产水水汽井正常采气的生产工艺14.矿场集输系统:将气井采出的天然气,经分离,调压,计量后,集中起来输送到天然气处理厂或者直接进入输气干线的全过程15.天然气井场流程:把从气井采出的,含有各种杂质的高压天然气,变成适合矿场输送的合格天然气的各种井场设备的组合16.天然气流量:单位时间内流过管道横截面或明渠横截面的流体17.烃露点:在一定压力下,气相中出现第一滴微小烃类液体的平衡温度18.绝对湿度:单位数量天然气中所含水汽的质量19.相对湿度:一定条件下,天然气绝对湿度与该条件下饱和绝对湿度的比重20.饱和绝对湿度:在某一温度下天然气所含的最大的水蒸汽量21.露点温度:指一定压力下,天然气为水汽饱和的温度22.水合物:由水分子和碳氢气体分子组成的结晶状固态简单化合物23.天然气脱水:从天然气中脱除水汽以降低露点的工艺24.露点降:一定压力下,被水汽饱和的天然气露点温度与经过脱水装置后天然气露点温度差25.烃点降:在一定压力下,气相中出现第一滴微笑烃类液体的平衡温度26.露点温度:在一定压力下,天然气为水汽饱和的温度26.低压气井:地层压力与气层中部等高度静水柱压力只比小于0.8的气井27.节流效应:高压气体通过节流后成为低压气流,气体温度套发生变化,温度变化的范围随气体性质,节流前后的压差大小以及气体节流前压力,温度等因素而定28.产能试井:地层压力一定,用不同井底流动压力测试气井产气量29.井场流程: 把从气井采出的、含有各种杂质的高压天然气，变成适合矿场输送的合格天然气的各种井场设备的组合。

气井生产系统分析_李颖川

气井流入动态IPR
➢ 径向达西流动 ➢ 非达西流动 ➢ 预测未来气井流入动态 ➢ 射孔完井段压降 ➢ 一点法产能测试理论分析
径向达西流动
平面径向流模型
一水平、等厚且均质的圆形气层中心一口直井，气体径向流入井底。根据平面径向流的达西公式：
qr
K
2
rh
dp dr
供给边缘re至井筒半径rw积分
达西产能公式
高速非达西流动
气体在通过孔隙介质中孔喉宽窄发生变化处，会因气流的减速和加速产生周期性的惯性力。由于气体的粘度低，实际气流速度比较高，特别在压力梯度达到最高的近井地带，这种惯性力不可忽略，导致偏离线性的达西定律，这是气流入井突出的渗流特征。Forcheimer基于实验研究，将达西定律扩展了二次项，以考虑惯性力的影响。
DP7 = PDSC – PRB
DP3 = PUSV – PDSV
DP5 = Pwf – Ptf DP4 = PUWC – PDWC
DP2 = Pwfs – Pwf
DP1 = PR – Pwfs
气井生产系统中温度变化
DT9 = Tsep – TCD
DT6 = Ttf – TDSC
DT8 = TRB – Tsep
pr Aqmax Bqm2ax
(2)
对气井拟压力二项式产能方程进行归一化，并定义：
A
A Bqmax
拟压力形式的无因次IPR方程为
pwf
pr
1
q qmax
1
q qmax
2
α物理意义
a 实质上是二项式产能方程中达西项层流系数A的无因次形式，故称为无因次层流系数。
物理意义：表示在所有非理想流动条件下的最大无阻（敞喷条件下）总表皮系数中与产量无关的表皮系数所占的份额。相应1α为无因次湍流系数，表示与产量相关的表皮系数占最大总表皮系数的份额。
