【CN109702820A】一种自动翻板数控开料机【专利】

格式：pdf
大小：428.30 KB
文档页数：7

下载文档原格式

一种自动翻板机[实用新型专利]

专利名称：一种自动翻板机
专利类型：实用新型专利
发明人：陈超辉,刘庚强,吕楚涛,雷训均,刘明申请号：CN201620449736.1
申请日：20160517
公开号：CN205771784U
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动翻板机，包括翻转支架，与翻转支架转动连接且倾斜设于其两侧的升降装置，转动连接于升降装置伸出端且与翻转支架转动连接的推杆组件，以及滑动设于翻转支架上且可相对于其转动的工夹组件；所述升降装置连接于控制装置。

本实用新型在翻转支架的两侧设置可转动的推杆组件，以及可相对于翻转支架转动以及滑动的工夹组件；通过控制装置控制升降装置驱动两个推杆组件顺序工作并与工夹组件沿翻转支架的滑动配合，完成板材的翻面，且翻面后板材的位置不变，便于与加工机床连线配合。

该结构简单，占用空间小，减少了人工操作，提高了工作效率。

申请人：广州弘亚数控机械股份有限公司
地址：510530 广东省广州市黄埔区云埔工业区云开路3号
国籍：CN
代理机构：北京品源专利代理有限公司
更多信息请下载全文后查看。

一种聚苯乙烯板切割机自动翻板上料装置[实用新型专利]

专利名称：一种聚苯乙烯板切割机自动翻板上料装置专利类型：实用新型专利
发明人：曲庆华,王立芳
申请号：CN201921381978.1
申请日：20190823
公开号：CN210791228U
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本实用新型属于车间自动上料装置，具体为一种聚苯乙烯板切割机自动翻板上料装置，包括一支架，该支架上可转动的固定一呈L形的具有垂直部与水平部的支撑板；在支架上还铰接设有一液压油缸，该液压油缸的头端连接有伸缩杆，伸缩杆的头端固定连接一推杆，该推杆的头端铰接在支撑板的垂直部。

本实用新型的优势在于：结构简单，省时省力，可以很好的对大块的聚苯乙烯板进行自动上料。

申请人：东港市华瑞彩钢有限公司
地址：118300 辽宁省丹东市东港市永祥街9号
国籍：CN
代理机构：沈阳维特专利商标事务所(普通合伙)
代理人：甄玉荃
更多信息请下载全文后查看。

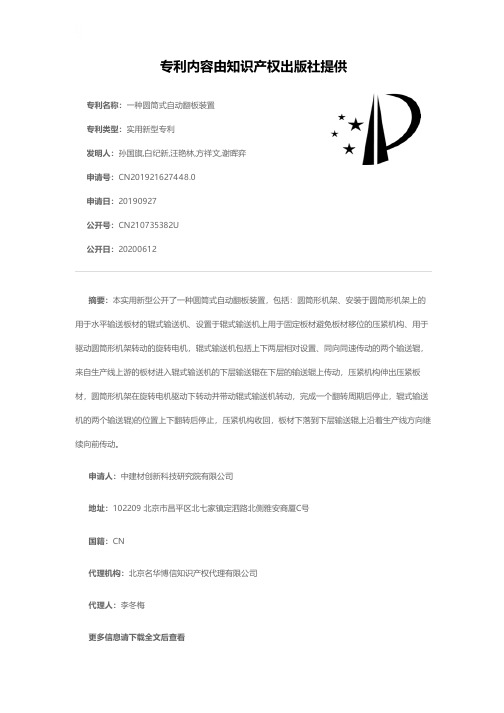

一种圆筒式自动翻板装置[实用新型专利]

专利名称：一种圆筒式自动翻板装置
专利类型：实用新型专利
发明人：孙国旗,白纪新,汪艳林,方祥文,谢晖弈申请号：CN201921627448.0
申请日：20190927
公开号：CN210735382U
公开日：
20200612
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种圆筒式自动翻板装置，包括：圆筒形机架、安装于圆筒形机架上的用于水平输送板材的辊式输送机、设置于辊式输送机上用于固定板材避免板材移位的压紧机构、用于驱动圆筒形机架转动的旋转电机，辊式输送机包括上下两层相对设置、同向同速传动的两个输送辊，来自生产线上游的板材进入辊式输送机的下层输送辊在下层的输送辊上传动，压紧机构伸出压紧板材，圆筒形机架在旋转电机驱动下转动并带动辊式输送机转动，完成一个翻转周期后停止，辊式输送机的两个输送辊)的位置上下翻转后停止，压紧机构收回，板材下落到下层输送辊上沿着生产线方向继续向前传动。

申请人：中建材创新科技研究院有限公司
地址：102209 北京市昌平区北七家镇定泗路北侧雅安商厦C号
国籍：CN
代理机构：北京名华博信知识产权代理有限公司
代理人：李冬梅
更多信息请下载全文后查看。

一种开料一体机[发明专利]

专利名称：一种开料一体机专利类型：发明专利
发明人：李宏鑫
申请号：CN202011389928.5申请日：20201202
公开号：CN112428358A
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本发明公开了一种开料一体机，包括机架，机架的上侧边对称设有上滑轨，机架的下侧边对称设有下滑轨，机架的前端设有下钻装置，机架的后端设有上钻装置，下钻装置和上钻装置均滑动安装于对称的上滑轨上，在机架的前端还设有辅助支撑装置，辅助支撑装置对称置于下钻装置的前后两端，辅助支撑装置滑动安装于对称的下滑轨上。

本发明可以实现在同一台机器上，对料板进行双面打孔、拉槽等开料作业，节省时间，提高加工效率；能够解决传统下钻机器存在因为夹手与路径干涉时产生的避让动作耽误时间的缺陷，也能避免传统的下钻机在下钻主轴工作时板料还要配合不停移动的问题。

申请人：佛山市顺德区鑫宏天机械制造有限公司
地址：528000 广东省佛山市顺德区伦教羊额村委会兴业路2号首层之一
国籍：CN
代理机构：广州一锐专利代理有限公司
代理人：杨昕昕
更多信息请下载全文后查看。

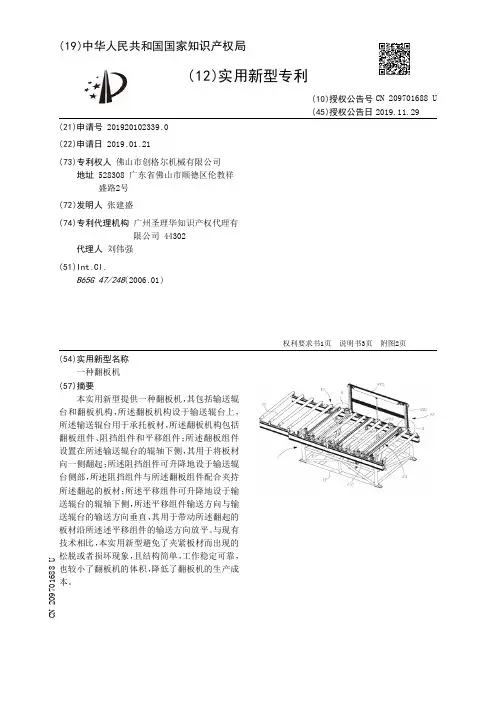

一种翻板机_CN209701688U

2 .根据权利要求1所述的翻板机，其特征在于：所述翻板组件包括第一气缸和翻板摆杆，所述第一气缸倾斜地设于输送辊台的下方，所述翻板摆杆的一端通过铰接件与输送辊台的侧部铰接，所述翻板摆杆的下侧与第一气缸的输出端可滑动连接。
3 .根据权利要求2所述的翻板机，其特征在于：所述第一气缸和翻板摆杆分别设有两个或者两个以上。
6 .根据权利要求1所述的翻板机，其特征在于：所述平移组件包括若干个传送带机构，每个传送带机构的两端各设有一个第三气缸，所述第三气缸固定设于输送辊台的下侧，所述第三气缸用于控制传送带机构升高并使其高于输送辊台的辊轴面，所述阻挡组件与所述传送带机构同步运动。
7 .根据权利要求1所述的翻板机，其特征在于：所述输送辊台包括支撑架和辊轴传送机构，所述辊轴传送机构设于支撑架上，所述辊轴传送机构包括驱动装置和若干条辊轴，所述辊轴设于支撑架上，所述驱动装置与辊轴连接。
权利要求书1页说明书3页附图2页
CN 209701688 U
CN 209701688 U
权利要求书
1/1 页
1 .一种翻板机，其包括输送辊台和翻板机构，所述翻板机构设于输送辊台上，所述输送辊台用于承托板材，其特征在于：所述翻板机构包括翻板组件、阻挡组件和平移组件；所述翻板组件设置在所述输送辊台的辊轴下侧，其用于将板材向一侧翻起；所述阻挡组件可升降地设于输送辊台侧部，所述阻挡组件与所述翻板组件配合夹持所述翻起的板材；所述平移组件可升降地设于输送辊台的辊轴下侧，所述平移组件输送方向与输送辊台的输送方向垂直，其用于带动所述翻起的板材沿所述述平移组件的输送方向放平。
实用新型内容 [0004] 本实用新型的目的在于克服现有技术的不足，提供一种结构简单，工作稳定可靠的翻板机。 [0005] 为了解决上述技术问题，本实用新型采用以下技术方案： [0006] 一种翻板机，其包括输送辊台和翻板机构，所述翻板机构设于输送辊台上，所述输送辊台用于承托板材，所述翻板机构包括翻板组件、阻挡组件和平移组件；所述翻板组件设置在所述输送辊台的辊轴下侧，其用于将板材向一侧翻起；所述阻挡组件可升降地设于输送辊台侧部，所述阻挡组件与所述翻板组件配合夹持所述翻起的板材；所述平移组件可升降地设于输送辊台的辊轴下侧，所述平移组件输送方向与输送辊台的输送方向垂直，其用于带动所述翻起的板材沿所述述平移组件的输送方向放平。 [0007] 与现有技术相比，本实用新型提供的翻板机，其利用翻板组件将板材竖立，同时利用阻挡组件实现挡靠支撑，再利用移动组件将板材实现放平以实现板材的翻转，其避免夹紧板材而出现的松脱或者损坏现象，且结构简单，工作稳定可靠，也较小了翻板机的体积，降低了翻板机的生产成本。 [0008] 优选的，所述翻板组件包括第一气缸和翻板摆杆，所述第一气缸设于输送辊台的下方，所述翻板摆杆的一端通过铰接件与输送辊台的侧部铰接，所述翻板摆杆的下侧与第一气缸的输出端可滑动连接，第一气缸推动翻板摆杆向上摆动，进而带动板材竖立。 [0009] 优选的，所述第一气缸和翻板摆杆分别设有两个或两个以上，增加了竖起板材的驱动力，使其工作更加稳定。 [0010] 优选的，所述阻挡组件包括挡架和第二气缸，所述挡架的两侧设有导轨，所述输送辊台对应挡架的一侧固定设有与所述导轨配合的滑块，所述挡架设于输送辊台与翻板组件铰接的一侧，所述第二气缸固定设于挡架的下侧，所述第二气缸的输出端与挡架的上侧固定连接，第二气缸驱动挡架上升或者下降。 [0011] 优选的，所述挡架的顶部设有滚动轴，所述滚动轴与板材接触，方便板材的靠挡在

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910165148.3
(22)申请日 2019.03.05
(71)申请人佛山市顺德区鑫宏天机械制造有限
公司
地址 528000 广东省佛山市顺德区伦教羊
额村委会兴业路2号首层之一
(72)发明人李宏鑫　
(74)专利代理机构成都佳划信知识产权代理有
限公司 51266
代理人余小丽
(51)Int.Cl.
B27C 9/00(2006.01)
B65G 47/91(2006.01)
B65G 47/82(2006.01)
(54)发明名称一种自动翻板数控开料机(57)摘要本发明公开了一种自动翻板数控开料机，包括机架，所述机架的左侧方地面上固定有上料液压升降台，所述机架上滑动设置有横梁架，所述横梁架上固定有移动横梁，所述机架的侧面固定有移动横梁驱动箱，所述移动横梁的左侧面分别设置有吸料气缸总成和推料气缸总成，吸料气缸总成的底部设置有吸盘，所述移动横梁的右侧面上分别设置有X轴横向驱动电机、Z轴垂直升降驱动电机和电主轴升降气缸，所述电主轴升降气缸的活塞杆的端部分别平行固定有电主轴和钻头总成。

本发明通过设置抓手专用手指气缸、旋转气缸、抓手前后伸缩气缸、抓手长行程升降气缸和抓手短行程升降气缸，解决了传统的数控开料机机器自身不能实现自动翻板，生产效率的问
题。

权利要求书1页说明书4页附图1页CN 109702820 A 2019.05.03
C N 109702820
A
权　利　要　求　书1/1页CN 109702820 A
1.一种自动翻板数控开料机，包括机架(1)，其特征在于：所述机架(1)的左侧方地面上固定有上料液压升降台(2)，所述机架(1)上滑动设置有横梁架(31)，所述横梁架(31)上固定有移动横梁(3)，所述机架(1)的侧面固定有移动横梁驱动箱(29)，所述移动横梁(3)的左侧面分别设置有吸料气缸总成(4)和推料气缸总成(6)，所述吸料气缸总成(4)的底部设置有吸盘(5)，所述移动横梁(3)的右侧面上分别设置有X轴横向驱动电机(7)、Z轴垂直升降驱动电机(8)和电主轴升降气缸(9)，所述电主轴升降气缸(9)的活塞杆的端部分别平行固定有电主轴(10)和钻头总成(11)，所述机架(1)的内部左端设置有上料滑轮组(12)，所述机架(1)的内部中端设置有主工作台(15)，所述主工作台(15)的底部设置有辅助顶板气缸(16)，所述主工作台(15)上设置有工件木板(17)，所述工件木板(17)的两端均设置有抓手专用手指气缸(18)，所述抓手专用手指气缸(18)固定在铝座(19)上，所述铝座(19)固定在旋转气缸(20)的活塞杆的端部，所述旋转气缸(20)固定在抓手前后伸缩气缸(21)的活塞杆的端部，所述抓手前后伸缩气缸(21)固定在移动架(30)上，所述移动架(30)固定在抓手长行程升降气缸(22)的活塞杆的端部，且所述移动架(30)与圆棒导轨(23)滑动连接，所述抓手长行程升降气缸(22)固定在抓手短行程升降气缸(24)的活塞杆的端部，所述抓手短行程升降气缸(24)固定在机架(1)上。

2.根据权利要求1所述的一种自动翻板数控开料机，其特征在于：所述机架(1)的右端架体上设置有接料伸缩滑板(25)，所述接料伸缩滑板(25)固定在接料滑板伸缩气缸(26)的活塞杆的端部，所述接料滑板伸缩气缸(26)固定在机架(1)的右端架体上，所述机架(1)的右侧方地面上设置有下料输送台(27)，所述下料输送台(27)的侧面上固定有控制电柜(28)。

3.根据权利要求1所述的一种自动翻板数控开料机，其特征在于：所述推料气缸总成(6)倾斜设置。

4.根据权利要求1所述的一种自动翻板数控开料机，其特征在于：所述工件木板(17)的侧方设置有侧顶紧气缸(13)，所述工件木板(17)的后方设置有后顶紧气缸(14)，所述侧顶紧气缸(13)和后顶紧气缸(14)均固定在横梁架(31)上。

5.根据权利要求1所述的一种自动翻板数控开料机，其特征在于：所述辅助顶板气缸(16)设置有两个，两个所述辅助顶板气缸(16)对称设置在主工作台(15)的底部两端，且所述辅助顶板气缸(16)的活塞杆周边设置有密封圈。

6.根据权利要求1所述的一种自动翻板数控开料机，其特征在于：所述旋转气缸(20)设置为180度摆动旋转气缸。

7.根据权利要求1所述的一种自动翻板数控开料机，其特征在于：所述抓手专用手指气缸(18)、旋转气缸(20)、抓手前后伸缩气缸(21)、抓手长行程升降气缸(22)和抓手短行程升降气缸(24)均设置有两个，两个所述抓手专用手指气缸(18)、旋转气缸(20)、抓手前后伸缩气缸(21)、抓手长行程升降气缸(22)和抓手短行程升降气缸(24)均沿主工作台(15)的中心线对称设置。

2。
