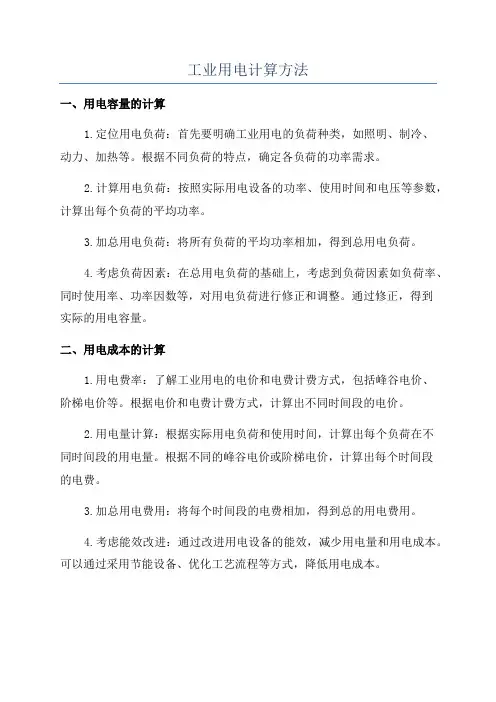

工业用电计算方法一、用电容量的计算1.定位用电负荷:首先要明确工业用电的负荷种类,如照明、制冷、动力、加热等。
根据不同负荷的特点,确定各负荷的功率需求。
2.计算用电负荷:按照实际用电设备的功率、使用时间和电压等参数,计算出每个负荷的平均功率。
3.加总用电负荷:将所有负荷的平均功率相加,得到总用电负荷。
4.考虑负荷因素:在总用电负荷的基础上,考虑到负荷因素如负荷率、同时使用率、功率因数等,对用电负荷进行修正和调整。
通过修正,得到实际的用电容量。
二、用电成本的计算1.用电费率:了解工业用电的电价和电费计费方式,包括峰谷电价、阶梯电价等。
根据电价和电费计费方式,计算出不同时间段的电价。
2.用电量计算:根据实际用电负荷和使用时间,计算出每个负荷在不同时间段的用电量。
根据不同的峰谷电价或阶梯电价,计算出每个时间段的电费。
3.加总用电费用:将每个时间段的电费相加,得到总的用电费用。
4.考虑能效改进:通过改进用电设备的能效,减少用电量和用电成本。
可以通过采用节能设备、优化工艺流程等方式,降低用电成本。
5.考虑能耗预测:通过统计历史用电数据和预测未来用电需求,对用电成本进行预测。
可以根据用电负荷的变化趋势和电价的变动情况,预测未来的用电成本。
在工业用电计算方法中,还要考虑到几个重要因素:1.安全因素:根据用电设备的额定功率和用电容量,确定合理的电源容量和线路容量,避免因用电负荷过大而造成的安全事故。
2.可靠性因素:根据用电设备的重要性和运行时间要求,确定合理的备用电源和备用线路,确保用电系统的可靠运行。
3.经济性因素:在满足用电需求的前提下,通过优化用电设备和用电方式,降低用电成本,提高用电的经济效益。
综上所述,工业用电计算方法是根据实际用电情况和用电设备的参数,计算出工业用电的需求和成本的方法。
通过合理规划用电容量和用电费用,可以提高用电的经济效益和能源利用率,为企业的用电管理提供依据。
工厂用电负荷计算1负荷计算的定义一、计算负荷又称需要负荷或最大负荷。
计算负荷是一个假想的持续性的负荷,其热效应与同一时间内实际变动负荷所产生的最大热效应相等。
在配电设计中,通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。
二、平均负荷为一段时间内用电设备所消耗的电能与该段时间之比。
常选用最大负荷班(即有代表性的一昼夜内电能消耗量最多的一个班)的平均负荷,有时也计算年平均负荷。
平均负荷用来计算最大负荷和电能消耗量。
2负荷计算的方法负荷计算的方法有需要系数法、利用系数法及二项式等几种。
由于本机械厂用电部门较多,用电设备台数较多,设计采用需要系数法予以确定一、单台组用电设备计算负荷的计算公式1、有功计算负荷(单位为kW):30d e P K P = (1)式中:30P —设备有功计算负荷(单位为kW);e P —用电设备组总的设备容量(不含备用设备容量,单位为kW);d K —用电设备组的需要系数。
2、无功计算负荷(单位为kvar)3030tan Q P φ= (2)式中:30Q —设备无功计算负荷(单位为kvar);φtan —对应于用电设备组功率因数ϕcos 的正切值。
3、视在计算负荷(单位为kVA) 3030cos P S φ= (3)式中:30S —视在计算负荷(单位为kVA);φcos —用电设备组的功率因数。
4、计算电流(单位为A)30I = 式中:30I —计算电流(单位为A);30S —用电设备组的视在功率(单位为kVA);N U —用电设备组的额定电压(单位为kV)。
二、多组用电设备计算负荷的计算公式1、有功计算负荷(单位为kW)3 30z p i P K P =∑•·∑ (5)式中:z P 3—多组用电设备有功计算负荷(单位为kW);∑⋅i P 30—所有设备组有功计算负荷30P 之和;∑•P K —有功负荷同时系数,可取0.7~0.95。
2、无功计算负荷(单位为kvar)330z q i Q K Q Σ=∑ (6)式中:z Q 3—多组用电设备无功计算负荷(单位为kvar);30i Q ∑—所有设备组无功计算负荷30Q 之和;q K Σ—无功负荷同时系数,可取0.8~0.95。

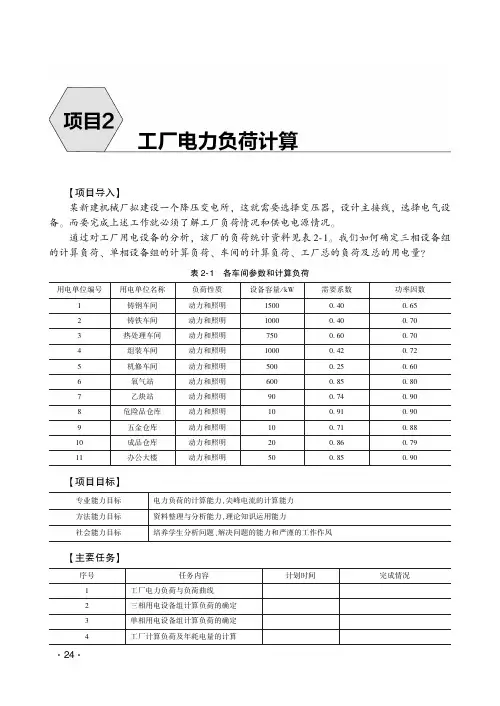

ʌ项目导入ɔ某新建机械厂拟建设一个降压变电所,这就需要选择变压器,设计主接线,选择电气设备㊂而要完成上述工作就必须了解工厂负荷情况和供电电源情况㊂通过对工厂用电设备的分析,该厂的负荷统计资料见表2-1㊂我们如何确定三相设备组的计算负荷㊁单相设备组的计算负荷㊁车间的计算负荷㊁工厂总的负荷及总的用电量?表2-1㊀各车间参数和计算负荷用电单位编号用电单位名称负荷性质设备容量/kW需要系数功率因数1铸钢车间动力和照明15000.400.652铸铁车间动力和照明10000.400.703热处理车间动力和照明7500.600.704组装车间动力和照明10000.420.725机修车间动力和照明5000.250.606氧气站动力和照明6000.850.807乙炔站动力和照明900.740.908危险品仓库动力和照明100.910.909五金仓库动力和照明100.710.8810成品仓库动力和照明200.860.7911办公大楼动力和照明500.850.90ʌ项目目标ɔ专业能力目标电力负荷的计算能力,尖峰电流的计算能力方法能力目标资料整理与分析能力,理论知识运用能力社会能力目标培养学生分析问题㊁解决问题的能力和严谨的工作作风ʌ主要任务ɔ序号任务内容计划时间完成情况1工厂电力负荷与负荷曲线2三相用电设备组计算负荷的确定3单相用电设备组计算负荷的确定4工厂计算负荷及年耗电量的计算㊃42㊃任务1 工厂电力负荷与负荷曲线ʌ任务导读ɔ在 项目导入 的案例分析中,我们需要分析某机械厂的电力负荷情况,并确定其电力负荷等级,为变电所的设计提供依据㊂这就要求我们必须了解什么是电力负荷,如何描述电力负荷,与电力负荷相关的物理量有哪些㊂ʌ任务目标ɔ1.了解防爆电器厂的电力负荷,确定电力负荷等级㊂2.根据了解的电力负荷情况,正确估计工厂㊁车间㊁设备等的负荷曲线㊂ʌ任务分析ɔ通过查阅GB50052 2009‘供配电系统设计规范“‘工厂供电“‘电工基础“等相关资料都可以获取电力负荷分级㊁电力负荷曲线等相关知识,深入工厂查阅资料分析该机械厂的电力负荷情况,确定电力负荷等级,估计电力负荷曲线重要物理量㊂ʌ知识准备ɔ一㊁工厂电力负荷的分级及其对供电电源的要求电力负荷又称电力负载,有两种含义:一种是指耗用电能的用电设备或用户,如说重要负荷㊁一般负荷㊁动力负荷和照明负荷等;另一种是指用电设备或用户耗用的功率或电流大小,如说轻负荷(轻载)㊁重负荷(重载)㊁空负荷(空载)和满负荷(满载)等㊂电力负荷的具体含义视具体情况而定㊂(一)工厂电力负荷的分级工厂的电力负荷,按GB50052 2009‘供配电系统设计规范“规定,根据其对供电可靠性的要求及中断供电造成的损失或影响的程度分为三级:(1)一级负荷㊀一级负荷为中断供电将造成人身伤亡者,或者中断供电将在政治㊁经济上造成重大损失者,如重大设备损坏㊁重大产品报废㊁用重要原料生产的产品大量报废㊁国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等㊂在一级负荷中,当中断供电将发生中毒㊁爆炸和火灾等情况的负荷,以及特别重要场所不允许中断供电的负荷,应视为特别重要的负荷㊂(2)二级负荷㊀二级负荷为中断供电将在政治㊁经济上造成较大损失者,如主要设备损坏㊁大量产品报废㊁连续生产过程被打乱需较长时间才能恢复㊁重点企业大量减产等㊂(3)三级负荷㊀三级负荷为一般电力负荷,所有不属于上述一㊁二级负荷者均属三级负荷㊂(二)各级电力负荷对供电电源的要求1.一级负荷对供电电源的要求由于一级负荷属于重要负荷,如果中断供电造成的后果将十分严重,因此要求由两路电源供电,当其中一路电源发生故障时,另一路电源应不致同时受到损坏㊂一级负荷中特别重要的负荷,除上述两路电源外,还必须增设应急电源㊂为保证对特别㊃52㊃重要负荷的供电,严禁将其他负荷接入应急供电系统㊂常用的应急电源有:①独立于正常电源的发电机组;②供电网络中独立于正常电源的专门供电线路;③蓄电池;④干电池㊂2.二级负荷对供电电源的要求二级负荷也属于重要负荷,要求由两回路供电,供电变压器也应有两台,但这两台变压器不一定在同一变电所㊂在其中一回路或一台变压器发生常见故障时,二级负荷应不致中断供电,或中断后能迅速恢复供电㊂只有当负荷较小或者当地供电条件困难时,二级负荷可由一回路6kV及以上的专用架空线路供电㊂这是考虑架空线路发生故障时,较之电缆线路发生故障时易于发现且易于检查和修复㊂当采用电缆线路时,必须采用两根电缆并列供电,每根电缆应能承受全部二级负荷㊂3.三级负荷对供电电源的要求由于三级负荷为不重要的一般负荷,因此它对供电电源无特殊要求㊂二㊁工厂用电设备的工作制工厂的用电设备,按其工作制分以下三类:(1)连续工作制设备㊀这类工作制设备在恒定负荷下运行,且运行时间长到足以使之达到热平衡状态,如通风机㊁水泵㊁空气压缩机㊁电动发电机组㊁电炉和照明灯等㊂机床电动机的负荷,一般变动较大,但其主电动机一般也是连续运行的㊂(2)短时工作制设备㊀这类工作制设备在恒定负荷下运行的时间短(短于达到热平衡所需的时间),而停歇时间长(长到足以使设备温度冷却到周围介质的温度),如机床上的某些辅助电动机(例如进给电动机)和控制闸门的电动机等㊂(3)断续周期工作制设备㊀这类工作制设备周期性地时而工作,时而停歇,如此反复运行,而工作周期一般不超过10min,无论工作或停歇,均不足以使设备达到热平衡,如电焊机和吊车电动机等㊂断续周期工作制设备,可用 负荷持续率 (又称暂载率)来表示其工作特征㊂负荷持续率为一个工作周期内工作时间与工作周期的百分比,用ε表示,即ˑ100%(2-1)ε=t Tˑ100%=t t+t式中,T为工作周期;t为工作周期内的工作时间;t0为工作周期内的停歇时间㊂断续周期工作制设备的额定容量(铭牌容量)P N,是对应于某一标称负荷持续率εN 的㊂如果实际运行的负荷持续率εʂεN,则实际容量P e应按同一周期内等效发热条件进行换算㊂由于电流I通过电阻为R的设备在时间t内产生的热量为I2Rt,因此在设备产生相同热量的条件下,Iɖ1/t;而在同一电压下,设备容量PɖI;又由式(2-1)可知,同一周期T的负荷持续率εɖt㊂因此Pɖ1/ε,即设备容量与负荷持续率的二次方根成反比㊂由此可见,如果设备在εN下的容量为P N,则换算到实际ε下的容量P e为P e=P NεNε(2-2)㊃62㊃三㊁负荷曲线及有关物理量(一)负荷曲线的概念负荷曲线是表征电力负荷随时间变动情况的一种图形,它绘在直角坐标纸上㊂纵坐标表示负荷(有功或无功功率),横坐标表示对应的时间(一般以h为单位)㊂负荷曲线按负荷对象分,有工厂㊁车间或某类设备的负荷曲线;按负荷性质分,有有功负荷曲线和无功负荷曲线;按所表示的负荷变动时间分,有年的㊁月的㊁日的或工作班的负荷曲线㊂图2-1是一班制工厂的日有功负荷曲线,其中图2-1a是依点连成的负荷曲线,图2-1b 是依点绘成梯形的负荷曲线㊂为便于计算,负荷曲线多绘成梯形,横坐标一般按半小时分格,以便确定 半小时最大负荷 (将在后面介绍)㊂图2-1㊀日有功负荷曲线a)依点连成的负荷曲线㊀b)依点绘成梯形的负荷曲线年负荷曲线通常绘成负荷持续时间曲线,按负荷大小依次排列,如图2-2c所示㊂全年按8760h计㊂图2-2㊀年负荷持续时间曲线的绘制a)夏日负荷曲线㊀b)冬日负荷曲线㊀c)年负荷持续时间曲线上述年负荷曲线,根据其一年中具有代表性的夏日负荷曲线(见图2-2a)和冬日负荷曲线(见图2-2b)来绘制㊂其夏日和冬日在全年中所占的天数,应视当地的地理位置和气温情况而定㊂例如在我国北方,可近似地取夏日165天,冬日200天;而在我国南方,则可㊃72㊃近似地取夏日200天,冬日165天㊂假设绘制南方某厂的年负荷曲线(见图2-2c),其中P 1在年负荷曲线上所占的时间T 1=200(t 1+tᶄ1),P 2在年负荷曲线上所占的时间T 2=200t 2+165tᶄ2,其余类推㊂年负荷曲线的另一形式,是按全年每日的最大负荷(通常取每日的最大负荷半小时平图2-3㊀年每日最大负荷曲线均值)绘制的,称为年每日最大负荷曲线,如图2-3所示㊂横坐标依次以全年12个月份的日期来分格㊂这种年最大负荷曲线,可以用来确定拥有多台电力变压器的工厂变电所在一年内的不同时期宜于投入几台运行,即所谓经济运行方式,以降低电能损耗,提高供电系统的经济效益㊂从各种负荷曲线上,可以直观地了解电力负荷变动的情况㊂通过对负荷曲线的分析,可以更深入地掌握负荷变动的规律,并可以从中获得一些对设计和运行有用的资料㊂因此负荷曲线对于从事工厂供电设计和运行的人员来说,都是很必要的㊂(二)与负荷曲线和负荷计算有关的物理量1.年最大负荷和年最大负荷利用小时(1)年最大负荷㊀年最大负荷P max 就是全年中负荷最大的工作班内(这一工作班的最图2-4㊀年最大负荷和年最大负荷利用小时大负荷不是偶然出现的,而是全年至少出现2 3次)消耗电能最大的半小时平均功率㊂因此年最大负荷也称为半小时最大负荷P 30㊂(2)年最大负荷利用小时㊀年最大负荷利用小时T max 是一个假想时间,在此时间内,电力负荷按年最大负荷P max (或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能,如图2-4所示㊂年最大负荷利用小时为T max =W a P max (2-3)式中,W a 为年实际消耗的电能量㊂年最大负荷利用小时是反映电力负荷特征的一个重要参数,与工厂的生产班制有明显的关系㊂例如一班制工厂,T max ʈ1800 3000h;两班制工厂,T max ʈ3500 4800h;三班制工厂,T max ʈ5000 7000h㊂2.平均负荷和负荷系数(1)平均负荷㊀平均负荷P av 就是电力负荷在一定时间t 内平均消耗的功率,也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值,即P av =W t t (2-4)年平均负荷P av 的说明如图2-4所示㊂年平均负荷P av 的横线与纵横两坐标轴所包围的矩㊃82㊃ʌ任务总结ɔ通过本任务的学习,让学生理解电力负荷分级及有关概念,懂得如何描述车间㊁工厂的电力负荷情况,为后续知识的学习做铺垫㊂任务2 三相用电设备组计算负荷的确定ʌ任务导读ɔ某机械厂用电负荷统计过程中,车间内可能有三相用电设备,也可能有两相用电设备,例如,组装车间一线路上的用电设备见表2-2㊂我们如何确定车间的计算负荷呢?一般,分别确定三相设备组的计算负荷和单相设备组的计算负荷㊂表2-2㊀某机械厂组装车间线路上部分设备的负荷资料设备名称380V手动焊弧机220V电热箱接入相序AB BC CA A B C设备台数112211单台设备容量21kVA(ε=60%)17kVA(ε=100%)10.3kVA(ε=50%)3kW6kW 4.5kWʌ任务目标ɔ1.掌握按需求系数法和按照二项式法确定计算负荷的方法㊂2.确定机械厂各车间三相用电设备组的计算负荷㊂ʌ任务分析ɔ完成本任务要求学生理解计算负荷的概念,系数法和二项式法的基本公式及其含义,能够根据需要查阅计算负荷需要的基础数据,具备应用掌握的理论知识计算三相用电设备组计算负荷的能力㊂ʌ知识准备ɔ一㊁概述通过负荷的统计计算求出的㊁用来按发热条件选择供电系统中各元器件的负荷值,称为计算负荷(calculated load)㊂根据计算负荷选择的电气设备和导线电缆,如果以计算负荷连续运行,其发热温度不会超过允许值㊂从发热的角度看,截面积在16mm2及以上的导体,大约经30min(半小时)后可达到稳定温升值,因此计算负荷实际上与从负荷曲线上查得的半小时最大负荷P30(亦即年最大负荷P max)是基本相当的㊂所以,计算负荷也可以认为就是半小时最大负荷㊂本来有功计算负荷可表示为P c,无功计算负荷可表示为Q c,计算电流可表示为I c,但考虑到 计算 的符号c容易与 电容 的符号C相混淆,因此大多数供电书籍都用半小时最大负荷P30来表示有功计算负荷,无功计算负荷㊁视在计算负荷和计算电流则分别表示为Q30㊁S30和I30㊂这样表示,也使计算负荷的概念更加明确㊂计算负荷是供电设计计算的基本依据㊂计算负荷确定得是否正确合理,直接影响电器和导线电缆的选择是否经济合理㊂我国目前普遍采用的确定用电设备组计算负荷的方法有需要㊃03㊃系数法和二项式法㊂需要系数法是国际上普遍采用的确定计算负荷的基本方法,最为简便㊂二项式法的应用局限性较大,但在确定设备台数较少而容量差别较大的分支干线的计算负荷时,采用二项式法比需要系数法合理,且计算也比较简便㊂本书只介绍这两种计算方法㊂关于以概率论为理论基础而提出的用以取代二项式法的利用系数法,由于其计算比较繁复而未得到普遍应用,本书省略介绍㊂二㊁按需要系数法确定计算负荷(一)基本公式用电设备组的计算负荷是指用电设备组从供电系统中取用的半小时最大负荷P 30,如图2-5所示㊂用电设备组的设备容量P e ,是指用电设备组所有设备(不含备用的设备)的额定容量P N 之和,即P e =ðP N ㊂而设备的额定容量P N 是设备在额定条件下的最大输出功率(出力)㊂但是用电设备组的设备实际上不一定都同时运行,运行的设备也不太可能都满负荷,同时设备本身和配电线路还有功率损耗,因此用电设备组的有功计算负荷应为P 30=K ðK L ηe ηWL P e (2-8)式中,K ð为设备组同时系数,即设备组在最大负荷时运行的设备容量与全部设备容量之比;K L 为设备组的负荷系数,即设备组在最大负荷时输出功率与运行的设备容量之比;ηe 为设备组的平均效率,即设备组在最大负荷时输出功率与取用功率之比;ηWL 为配电线路的平均效率,即配电线路在最大负荷时的末端功率(亦即设备组取用功率)与首端功率(亦即计算负荷)之比㊂图2-5㊀用电设备组的计算负荷说明令式(2-8)中的K ðK L /(ηe ηWL )=K d ,这里的K d 称为需要系数(demand coefficient)㊂由式(2-8)可知,需要系数的定义式为K d =P 30P e (2-9)即用电设备组的需要系数,为用电设备组的半小时最大负荷与其设备容量的比值㊂由此可得按需要系数法确定三相用电设备组有功计算负荷的基本公式为P 30=K d P e (2-10)实际上,需要系数值不仅与用电设备组的工作性质㊁设备台数㊁设备效率和线路损耗等因素有关,而且与操作人员的技能和生产组织等多种因素有关,因此应尽可能地通过实测分析确定,使之尽量接近实际㊂㊃13㊃附表1列出工厂各种用电设备组的需要系数值,供参考㊂在求出有功计算负荷P30后,可按下列各式分别求出其余的计算负荷:无功计算负荷为Q30=P30tanφ(2-11)式中,tanφ为对应于用电设备组cosφ的正切值㊂视在计算负荷为S30=P30cosφ(2-12)式中,cosφ为用电设备组的平均功率因数㊂计算电流为I30=S303UN (2-13)式中,U N为用电设备组的额定电压㊂如果只有一台三相电动机,则此电动机的计算电流就取其额定电流,即I30=I N=P N3U Nηcosφ(2-14)负荷计算中常用的单位:有功功率为 千瓦 (kW),无功功率为 千乏 (kvar),视在功率为 千伏安 (kVA),电流为 安 (A),电压为 千伏 (kV)㊂例2-1㊀已知某机修车间的金属切削机床组,拥有电压为380V的三相电动机7.5kW3台,4kW8台,3kW17台,1.5kW10台㊂试求其计算负荷㊂解:此机床组电动机的总容量为P e=7.5kWˑ3+4kWˑ8+3kWˑ17+1.5kWˑ10=120.5kW查附表1中 小批生产的金属冷加工机床电动机 项,得K d=0.12 0.16(取0.2),cosφ=0.5,tanφ=1.73,因此可求得:有功计算负荷为P30=0.2ˑ120.5kW=24.1kW无功计算负荷为Q30=24.1kWˑ1.73=41.7kvar视在计算负荷为S30=24.1kW0.5=48.2kVA计算电流为I30=48.2kVA3ˑ0.38kV=73.2A(二)设备容量的计算需要系数法基本公式P30=K d P e中的设备容量P e,不含备用设备的容量,而且要注意,此容量的计算与用电设备组的工作制有关㊂1.一般连续工作制和短时工作制的用电设备组容量计算其设备容量是所有设备的铭牌额定容量之和㊂㊃23㊃2.断续周期工作制的设备容量计算其设备容量是将所有设备在不同负荷持续率下的铭牌额定容量换算到一个规定的负荷持续率下的容量之和㊂容量换算的公式如式(2-2)所示㊂断续周期工作制的用电设备常用的有电焊机和吊车电动机,各自的换算要求如下:(1)电焊机组㊀要求容量统一换算到ε=100%,因此由式(2-2)可得换算后的设备容量为P e =P NεN ε100=S N cos φεN ε100即P e =P N εN =S N cos φεN (2-15)式中,P N ㊁S N 为电焊机的铭牌容量(前者为有功功率,后者为视在功率);εN 为与铭牌容量相对应的负荷持续率(计算中用小数);ε100为其值等于100%的负荷持续率(计算中用1);cos φ为铭牌规定的功率因数㊂(2)吊车电动机组㊀要求容量统一换算到ε=25%,因此由式(2-2)可得换算后的设备容量为P e =P N εN ε25=2P N εN (2-16)式中,P N 为吊车电动机的铭牌容量;εN 为与P N 对应的负荷持续率(计算中用小数);ε25为其值等于25%的负荷持续率(计算中用0.25)㊂(三)多组用电设备计算负荷的确定确定拥有多组用电设备的干线上或车间变电所低压母线上的计算负荷时,应考虑各组用电设备的最大负荷不同时出现的因素㊂因此在确定多组用电设备的计算负荷时,应结合具体情况对其有功负荷和无功负荷分别计入一个同时系数(又称参差系数或综合系数)K ðp 和K ðq ㊂对车间干线,取K ðp =0.85 0.95,K ðq =0.90 0.97㊂对低压母线,分以下两种情况:1)由用电设备组的计算负荷直接相加来计算时,取K ðp =0.80 0.90,K ðq =0.85 0.95㊂2)由车间干线的计算负荷直接相加来计算时,取K ðp =0.90 0.95,K ðq =0.93 0.97㊂总的有功计算负荷为P 30=K ðp ðP 30i(2-17)总的无功计算负荷为Q 30=K ðq ðQ 30i (2-18)以上两式中的ðP 30i 和ðQ 30i 分别为各组设备的有功和无功计算负荷之和㊂总的视在计算负荷为S 30=P 230+Q 230(2-19)总的计算电流为I 30=S 303U N (2-20)㊃33㊃必须注意:由于各组设备的功率因数不一定相同,因此总的视在计算负荷与计算电流一般不能用各组的视在计算负荷或计算电流之和来计算,总的视在计算负荷也不能按式(2-12)计算㊂另外,在计算多组设备总的计算负荷时,为了简化和统一,各组的设备台数不论多少,各组的计算负荷均按附表1所列的计算系数来计算,而不必考虑设备台数少而适当增大K d和cosφ值的问题㊂例2-2㊀某机修车间380V线路上,接有金属切削机床电动机20台共50kW(其中较大容量电动机有7.5kW的1台,4kW的3台,2.2kW的7台),通风机2台共3kW,电阻炉1台2kW㊂试确定此线路上的计算负荷㊂解:先求各组的计算负荷㊂(1)金属切削机床组查附表1,取K d=0.2,cosφ=0.5,tanφ=1.73故P30(1)=0.2ˑ50kW=10kWQ30(1)=10kWˑ1.73=17.3kvar(2)通风机组查附表1,取K d=0.8,cosφ=0.8,tanφ=0.75故P30(2)=0.8ˑ3kW=2.4kWQ30(2)=2.4kWˑ0.75=1.8kvar(3)电阻炉查附表1,取K d=0.7,cosφ=1,tanφ=0故P30(3)=0.7ˑ2kW=1.4kWQ30(3)=0kvar因此总的计算负荷为(取Kðp=0.95,Kðq=0.97)P30=0.95ˑ(10+2.4+1.4)kW=13.1kWQ30=0.97ˑ(17.3+1.8)kvar=18.5kvarS30=13.12+18.52kVA=22.7kVAI30=22.7kVA3ˑ0.38kV=34.5A在实际工程设计说明书中,为了使人一目了然,便于审核,常采用计算表格的形式,见表2-3㊂表2-3㊀例2-2的电力负荷计算表(按需要系数法)序号设备名称台数容量需要系数K dcosφtanφ计算负荷P30/kW Q30/kvar S30/kVA I30/A1切削机床20500.20.5 1.731017.32通风机230.80.80.75 2.4 1.83电阻炉220.710 1.40235513.819.1Kðp=0.95,Kðq=0.9713.118.522.734.5㊃43㊃三㊁按二项式法确定计算负荷(一)基本公式二项式法的基本公式是P30=bP e+cP x(2-21)式中,bP e为表示设备组的平均功率,其中P e是用电设备组的设备总容量,其计算方法如前需要系数法所述;cP x为表示设备组中x台容量最大的设备投入运行时增加的附加负荷,其中P x是x台最大容量的设备总容量;b㊁c是二项式系数㊂附表1中也列有部分用电设备组的二项式系数b㊁c和最大容量的设备台数x值,供参考㊂但必须注意:按二项式法确定计算负荷时,如果设备总台数n少于附表1中规定的最大容量设备台数x的2倍,即n<2x时,其最大容量设备台数x宜适当取小,建议按 四舍五入 取其整数㊂例如,某机床电动机组只有7台时,则其最大设备台数取为x=n/2= 7/2ʈ4㊂如果用电设备组只有1 2台设备时,则可认为P30=P e㊂对于单台电动机,则P30= P N/η㊂在设备台数较少时,cosφ值也宜适当取大㊂由于二项式法不仅考虑了用电设备组最大负荷时的平均负荷,而且考虑了少数容量最大的设备投入运行时对总计算负荷的额外影响,所以二项式法比较适于确定设备台数较少而容量差别较大的低压干线和分支线的计算负荷㊂但是二项式系数b㊁c和x的值,缺乏充分的理论依据,而且只有机械工业方面的部分数据,从而使其应用受到一定的局限㊂例2-3㊀试用二项式法来确定例2-1所示机床组的计算负荷㊂解:由附表1查得b=0.14,c=0.4,x=5,cosφ=0.5,tanφ=1.73设备总容量(见例2-1)为P e=120.5kWx台最大容量的设备容量为㊀P x=P5=7.5kWˑ3+4kWˑ2=30.5kW因此,按式(2-21)可求得其有功计算负荷为P30=0.14ˑ120.5kW+0.4ˑ30.5kW=29.1kW按式(2-11)可求得其无功计算负荷为Q30=29.1kWˑ1.73=50.3kvar按式(2-12)可求得其视在计算负荷为S30=29.1kW0.5=58.2kVA按式(2-13)可求得其计算电流为I30=58.2kVA3ˑ0.38kV=88.4A比较例2-1和例2-3的计算结果可以看出,按二项式法计算的结果比按需要系数法计算的结果稍大,特别是在设备台数较少的情况下㊂供电设计的经验说明,选择低压分支干线或分支线时,按需要系数法计算的结果往往偏小,以采用二项式法计算为宜㊂我国建筑行业标准JGJ16 2008‘民用建筑电气设计规范“也规定: 用电设备台数较少㊁各台设备容量相㊃53㊃差悬殊时,宜采用二项式法㊂(二)多组用电设备计算负荷的确定采用二项式法确定多组用电设备总的计算负荷时,也应考虑各组用电设备的最大负荷不同时出现的因素,但不是计入一个同时系数,而是在各组设备中取其中一组最大的有功附加负荷(cP x)max,再加上各组的平均负荷bP e,由此求得其总的有功计算负荷为P30=ð(bP e)i+(cP x)max(2-22)总的无功计算负荷为Q30=ð(bP e tanφ)i+(cP x)max tanφmax(2-23)式中,tanφmax为最大附加负荷(cP x)max的设备组的平均功率因数角的正切值㊂关于总的视在计算负荷S30和总的计算电流I30,仍按式(2-19)和式(2-20)计算㊂为了简化和统一,按二项式法计算多组设备的计算负荷时,也不论各组设备台数多少,各组的计算系数b㊁c㊁x和cosφ等,均按附表1所列数值㊂例2-4㊀试用二项式法确定例2-2所述机修车间380V线路的计算负荷㊂解:先求各组的cP x和bP e㊂(1)金属切削机床组查附表1,取b=0.14,c=0.4,x=5,cosφ=0.5,tanφ=1.73,故bP e(1)=0.14ˑ50kW=7kWcP x(1)=0.14ˑ(7.5kWˑ1+4kWˑ3+2.2kWˑ1)=8.68kW(2)通风机组查附表1,取b=0.65,c=0.25,cosφ=0.8,tanφ=0.75,故bP e(2)=0.65ˑ3kW=1.95kWcP x(2)=0.25ˑ3kW=0.75kW(3)电阻炉查附表1,取b=0.7,c=0,cosφ=1,tanφ=0,故bP e(3)=0.7ˑ2kW=1.4kWcP x(2)=0以上设备组中,附加负荷以cP x(1)为最大,因此总的计算负荷为P30=(7+1.95+1.4)kW+8.68kW=19kWQ30=(7ˑ1.73+1.95ˑ0.75+0)kvar+8.68ˑ1.73kvar=28.6kvarS30=192+28.62kVA=34.3kVAI30=34.3kVA3ˑ0.38kV=52.1A按一般工程设计说明书要求,以上计算可列成表2-4所示电力负荷计算表㊂比较例2-2和例2-4的计算结果可以看出,按二项式法计算的结果较之按需要系数法计算的结果大得比较多,这更为合理㊂㊃63㊃ʌ任务目标ɔ1.掌握单相用电设备组计算负荷的确定及其等效三相负荷的计算㊂2.机械厂各车间单相用电设备计算负荷和设备容量的计算㊂ʌ任务分析ɔ单相设备接在三相线路中,应尽可能均衡分配,使三相尽可能平衡㊂如果三相线路中单相设备的总容量不超过三相设备总容量的15%,则不论单相设备如何分配,单相设备可与三相设备综合按三相负荷平衡计算㊂如果单相设备容量超过三相设备容量的15%时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加㊂由于确定计算负荷的目的,主要是为了选择线路上的设备和导线,使线路上的设备和导线在通过计算电流时不致过热或烧毁,因此在接有较多单相设备的三相线路中,不论单相设备接于相电压还是接于线电压,只要三相负荷不平衡,就应以最大负荷相有功负荷的三倍作为等效三相有功负荷,以满足安全运行的要求㊂完成本任务需要了解单相用电设备容量换算为等效三相设备容量的意义;掌握单相用电设备组计算负荷的确定;掌握单相用设备组等效三相负荷的计算㊂ʌ知识准备ɔ单相设备组等效三相负荷的计算1.单相设备接于相电压时的等效三相负荷计算单相设备接于相电压时等效三相设备容量P e应按最大负荷相所接单相设备容量P e.mφ的三倍计算,即P e=3P e.mφ(2-24)其等效三相计算负荷则按前述需要系数法计算㊂2.单相设备接于线电压时的三相负荷计算由于容量为P e.φ的单相设备在线电压上产生的电流I=P e.φ/(U cosφ),此电流应与等效三相设备容量产生的电流相等,因此其等效三相设备容量为P e=3P e.φ(2-25)3.单相设备分别接于线电压和相电压时的负荷计算首先应将接于线电压的单相设备容量换算为接于相电压的设备容量,然后分相计算各相的设备容量与计算负荷㊂总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷P30.mφ的三倍,即P30=3P30.mφ(2-26)总的等效三相无功计算负荷为最大负荷的无功计算负荷Q30.mφ的三倍,即Q30=3Q30.mφ(2-27)关于将接于线电压的单相设备容量换算为接于相电压的设备容量的问题,可按照以下换算公式进行换算:A相P A=p AB-A P AB+p CA-A P CA(2-28)Q A=q AB-A P AB+q CA-A P CA(2-29)B相P B=p BC-B P BC+p AB-B P AB(2-30)㊃83㊃。
全⼚的计算负荷怎么确定?教你⼏个实⽤的⽅法,就是这么简单粗暴供电系统要能够在正常条件下可靠地运⾏,则其中各个元件(电⼒变压器、开关设备及导线、电缆等)都必须选择恰当,除满⾜⼯作电压的要求外,最重要的就是要满⾜负荷电流的要求。
因此有必要对供电系统中各个环节的电⼒负荷进⾏统计计算。
计算负荷是指⽤统计计算求出的,按发热条件来选择并校验供电系统中各元件的负荷值。
根据计算负荷选择的电⽓设备和导线电缆,其发热温度都不会超过允许温度值。
由于导体通过电流后达到稳定温升的时间⼤约有3~4(τ为发热时间常数)⽤,⽽截⾯在16mm2以上导体的发热时间常数均在10min以上,也就是载流导体⼤约经过半⼩时(即30min)后可以达到稳定的温升值,因此计算负荷实际上与从负荷曲线上测得的半⼩时最⼤负荷P30是基本相等的。
所以计算负荷也可认为就是半⼩时最⼤负荷P30。
通常⽤P30、Q30、S30、I30分别表⽰负荷的有功计算负荷、⽆功计算负荷、视在计算负荷和计算电流。
计算负荷是供电设计计算的基本依据,计算负荷确定的准确与否直接影响到电⽓设备和导线的选择是否经济合理。
由于负荷情况复杂,影响计算负荷因素很多,虽然各类负荷的变化有⼀定的规律可循,但很难准确地确定计算负荷的⼤⼩。
实际上负荷也不是⼀成不变的,它与设备的性能、⽣产的组织及能源供应的状况等多种因素有关。
因此负荷计算只能⼒求接近实际。

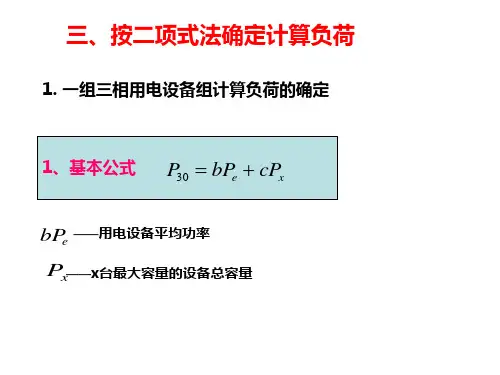

⽬前负荷计算的常⽤⽅法是:需要系数法和⼆项式系数法。
需要系数法是按照车间以上的负荷情况来确定的,因此适于对变电所的负荷进⾏计算;⼆项式法,考虑了⽤电设备中⼏台功率较⼤的设备⼯作时对负荷影响的附加功率,适于低压配电⽀⼲线和配电箱负荷的计算。
(1)⽤逐级计算法确定全⼚的计算负荷:在确定了各⽤电设备组的计算负荷后,要确定车间或全⼚的计算负荷,可以采⽤由⽤电设备开始,逐级向电源⽅向推算的⽅法,在经过变压器和较长线路时,应加上变压器和线路的损耗。
对于中⼩型⼯⼚来说,⼚内⽆论⾼压配电线路还是低压配电线路⼀般都不长,线路的功率损耗不⼤,因此在计算负荷时可以略去不计。

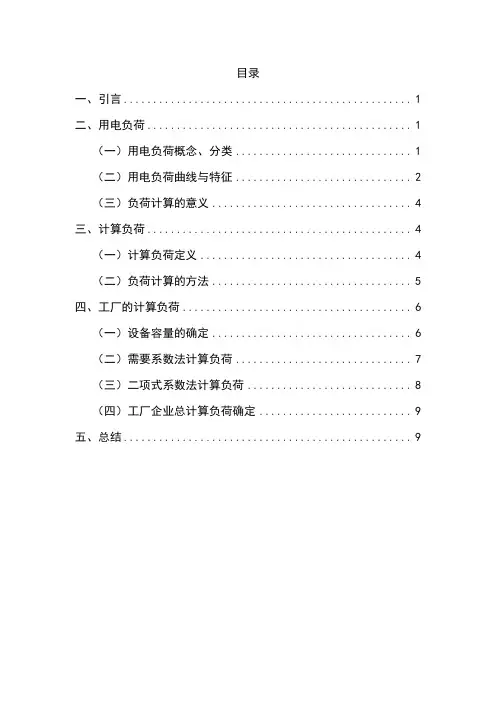

目录一、引言 (1)二、用电负荷 (1)(一)用电负荷概念、分类 (1)(二)用电负荷曲线与特征 (2)(三)负荷计算的意义 (4)三、计算负荷 (4)(一)计算负荷定义 (4)(二)负荷计算的方法 (5)四、工厂的计算负荷 (6)(一)设备容量的确定 (6)(二)需要系数法计算负荷 (7)(三)二项式系数法计算负荷 (8)(四)工厂企业总计算负荷确定 (9)五、总结 (9)浅析工厂用电负荷及其计算摘要计算负荷是确定供电系统、选择变压器容量、电气设备、导线截面和仪表量程的依据,也是整定继电保护的重要数据。
工厂用电是国家电力的主要负荷,本文介绍了几种工厂电力负荷的计算公式及方法。
计算负荷确定的是否正确合理,直接影响到电器和导线的选择是否合理。
如计算负荷确定过大,将使电器和导线截面选择过大,造成投资和有色金属的浪费;如计算负荷确定过小,又将使电器和导线运行时增加电能损耗,并产生过热,引起绝缘过早老化,甚至烧毁,以至发生事故。
为此,正确进行负荷计算是供电设计的前提,既保证了安全可靠性又获得节能、节资的经济效益。
彻底解决了工厂计算负荷偏大或偏小的问题。
关键词:电力负荷工厂估算法需要系数法二项式法一、引言工厂用电是国家电力的主要负荷,本文介绍了几种工厂电力负荷的概念及计算公式与方法。
在实践中,根据各种不同类型电力负荷选择合适的计算方法,可以快速准确地计算工厂的电力负荷,再结合相应对策进行修正,可使计算结果明显地降低,既保证了安全可靠性又获得节能、节资的经济效益。
彻底解决了工厂计算负荷偏大或偏小的问题。
二、用电负荷工厂进行电力设计的基本原始资料是工艺部门提供的用电设备安装容量。
工厂的用电设备种类多,数量大,工况复杂,如何根据这些资料正确估计工厂所需的电力和电量是一个非常重要的问题。
估算过高,浪费有色金属:估算过低设备过热,加快绝缘老化,增大电能损耗。
为此,引入了计算负荷的概念。
(一)用电负荷概念、分类电力负荷是指发电厂或电力系统在某一时刻所承担的某一范围耗电设备所消耗电功率的总和,单位为KW。
工厂供电负荷的统计算示例工厂供电负荷在计算时要考虑,在变配电系统中,并不是全部用电设备都同时运行,即使同时运行的设备也不肯定每台都达到额定容量,因此不能用简洁地把全部用电设备的容量相加的方法来确定计算负荷。
一、计算负荷的估算法在作设计任务书或初步设计阶段,尤其当需要进行方案比较时,只需要估算。
1.单位产品耗电量法已知企业的生产量及每一单位产品电能消耗量,求企业年电能需要量。
2.车间生产面积负荷密度法当已知车间生产面积负荷密度指标时,求车间的平均负荷。
二、求计算负荷的方法1.对单台电动机供电线路在30min内消失的最大平均负荷即计算负荷。
2.多组用电设备的负荷计算1)需要系数法详细步骤如下:a) 将用电设备分组,求出各组用电设备的总额定容量。
b) 查出各组用电设备相应的需要系数及对应的功率因数。
则c) 用需要系数法求车间或全厂计算负荷时,需要在各级配电点乘以同期系数如图1所示图1a处的计算负荷系由低压计算负荷加上变压器工作时的功率损失,用以选择车间变电所高压端的供电导线截面。
b处的计算负荷是由乘以及再加上高压用电设备的计算负荷,用来确定配电所母线及导线b的截面。
c处的计算负荷是由乘以及再加上高压用电设备的计算负荷,用来确定总降压变电站母线及线路c的截面和总降压变电站变压器容量。
d处是供应全厂用电的总供电线路,由与加总降压变压器的功率损失求得。
在低压母线B处也需乘以。
的取值一般为0.85~0.95,由于愈趋向电源端负荷愈平稳,所以对应的也愈大。
2)利用系数法步骤:(1)将用电设备分组,求出各用电设备组的总额定容量。
(2)查出各组用电设备的利用系数及对应的功率因数,求出平均负荷。
(3)由平均负荷乘以外形系数,求计算负荷的有效值Pca。
用电负荷计算方法一、用电负荷计算:现场用电设备:1、卷扬机 3台(7.5KW) 22.5KW2、砂浆机 3台(3KW) 9KW3、加压泵 1台(5.5KW) 5.5KW4、介木机 4台(3KW) 12KW5、振动器 3台(1.1KW) 3.3KW6、电焊机 1台(25.5KW) 25.5KW7、镝灯 4支(3.5KW) 14KW8、碘钨灯 10支(1KW) 10KW9、其他用电 10(KW) 10KW10、生活用电 10(KW) 10KW施工现场用电设备的kx、cos、tg1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.022、砂浆机kx=0.7 cosφ=0.68 tgφ=0.623、加压泵kx=0.5 cosφ=0.8 tgφ=0.754、介木机kx=0.7 cosφ=0.75 tgφ=0.885、振动器kx=0.65 cosφ=0.65 tgφ=1.176、电焊机kx=0.45 cosφ=0.87 tgφ=0.577、镝灯 kx=18、碘钨灯 kx=19、其他用电 kx=110、生活用电 kx=1有功荷载计算:1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw6、电焊机 Pj6=Pj×kx=25.5kw×0.45=11.48kw7、镝灯Pj7=Pj×kx=14kw×1=14kw8、碘钨灯Pj8=Pj×kx=10kw×1=10kw9、其他用电Pj9=Pj×kx=10kw×1=10kw10、生活用电Pj10=Pj×kx=10kw×1=10kw无功荷载计算:1、卷扬机Qj1=Pj1×tgφ=6.75kw×1.02=6.89 KVAR2、砂浆机Qj2=Pj2×tgφ=6.3kw×0.62=3.91 KVAR3、加压泵Qj3=Pj3×tgφ=2.75kw×0.75=2.06 KVAR4、介木机Qj4=Pj4×tgφ=8.4kw×0.88=7.39 KVAR5、振动器Qj5=Pj5×tgφ=2.15kw×1.17=2.51 KVAR6、电焊机Qj6=Pj6×tgφ=11.48kw×0.57=6.54 KVAR7、镝灯Qj7=Pj7×tgφ=14kw×1.52=21.28 KVAR总有功计算,取同期系数kp=0.8P总=kp×(6.75+6.3+2.75+8.4+2.15+11.48+14+10+10+10) ×0.8=65.46KW总无功计算,取同期系数kp=0.8P总=kQ×(6.89+3.91+2.06+7.39+2.51+6.54+21.28) ×0.8=40.46KW现在功率:Sj= P总2+ P总2=65.462+40.462=76.95KVA工地临时供电包括动力用电和照明用电两种,在计算时,应考虑:(1)全工地所使用的机械动力用电和各种电气工具及照明用电的数量;(2):施工进度计划中施工高峰阶段同时用电的机械设备最高数量;(3)总用电量计算公式:P=1.05-1.10(K1∑P1/cosδ+K2∑P2+K3∑P3+K4∑P4)P_供电设备总需要容量(KVA);P1_电动机额定功率(KW);P2_电焊机额定容量(KVA);P3_室内照明容量(KW);P4_室外照明容量(KW);cosδ_电动机的平均功率因素(一般取0.65~0.75,最高为0.75~0.78);K1_需要系数,其中K3、K4分别为0.8、1.0;K1随电动机数量而变,3~10台取0.7;11~30台取0.6;30台以上取0.5;K2随电焊机数量而变,3~10台取0.6;10台以上取0.5。
目录摘要关键词 (2)一工厂供电意义 (2)二工厂供配电系统的基本概念 (3)三供配电工程设计程序 (3)(1)扩大初步设计 (3)(2)施工图设计 (3)四设计内容及计算 (4)(1)介绍用电负荷的分类 (4)(2)负荷的计算 (5)(3)设备的分类 (5)(4)计算 (7)总结 (10)参考文献 (11)谢辞 (12)东海化工厂高、低压配电设计--工厂用电设备容量统计和计算负荷确定[摘要]:随着社会的发展,电力系统的规模越来越大,结构也越来越复杂。
厂用电系统是电力系统的一个组成部分,随着电力系统电压等级的不断提高,网络也日益复杂,工厂用电的作用尤为重要。
其中工厂变配电所是工厂供配电系统的核心,在工厂中占有特别重要的地位,工厂变配电所按其作用可分为工厂变配电和工厂配电所。
根据设计任务书的要求,然后通过计算确定计算负荷。
根据任务书内容首先对用电设备进行分类统计,然后采用需要系数方法(目前计算负荷常用需要系数法和二项式系数法)进行分车间计算负荷。
最后采用全厂的同时系数计算确定全厂总计算负荷。
即总计算负荷为P30=3429.1KW、Q30=2696.6Kvar、S30=4443.1KVA、I30=6066.1A为其他同学提供正确的设计参数。
[关键词]:设备容量计算负荷变配电所功率补偿第一章工厂供电的意义:工厂供电就是指工厂所需要电能的供应和分配供配电系统是电力系统的一个重要组成部分,是电力系统中110KV及以下电压等级,对某地区或某工厂企业进行电能供应和分配的系统。
电能的使用主要集中在工业用电,商业和居民的供配电系统称为民用供配电系统,二者的组成基本类似。
搞好供配电系统的设计对于发展生产,提高经济效益保障人民生活具有重要意义。
因此做好工厂供配电的工作是很重要的,由于能源节约是工厂供配电工作的一个重要方面,而能源节约对于国家经济建设具有十分重要的战略意义,因此必须做好工厂供配电工作。
厂供配电工作要很好地为工业生产服务,切实保证工厂生产和生活用电的需要,并做好节能工作,就必须达到以下基本要求:(1)安全。
在电能的供应,分配和使用中,不应发生人身事故和设备事故。
(2)可靠。
应满足电能用户对供电可靠性的要求。
(3)优质。
应满足电能用户对电压和频率等质量的要求。
(4)经济。
供电系统的投资要少,运用费用要低,并尽可能地节约电能和减少有色金属消耗量。
此外,在供电工作中,应合理地处理局部和全局,当前和长远等关系,既要照顾局部和当前利益,有要有局部观点,能顾全大局,适应发展。
第二章工厂供配电系统的基本概念电能是由发电厂生产的,但发电厂往往距离城市和工业中心很远,这就需要将电能经过线路输送到城市或工业企业。
为了减少输电时的电能损耗,输送电能时要升压,采用高压输电线路将电能输送给用户,同时为了满足用户对电压的要求,输送到用户之后还要经过降压,而且还要合理地将电能分配到用户或生产车间的各个用电设备。
为了提高供电的可靠性和经济性,将各发电厂通过电力网连接起来并联运行,组成庞大的联合动力系统。
将各种类型发电厂中的发电机、升压降压变压器、输电线路以及各种用电设备联系在一起构成的统一的整体就是电力系统。
用以实现完整的发电、输电、变电、配电和用电。
而本设计主要为该工厂的供配电,具体设计得先前计算“计算负荷”。
具体设计如下:第三章供配电工程设计程序用户供配点工程的设计通常可以分为初步设计,技术设计和施工图设计等三个阶段。
如果工程规模较小或技术不太复杂,也可分为初步设计和施工图设计两个阶段。
如果设计任务紧迫,且工程规模较小,并经济术论证许可时,也可合并为一个阶段,直接进行施工图设计。
1.扩大初步设计扩大初步设计的任务,主要是根据设计任务书的要求,进行负荷的统计计算,确定需电容量,选择供配电系统的初步方案和主要设备,提出主要设备材料清单,并编制工程概算,报上级主管部门批准,扩大初步设计提出的资料应为设计说明书及工程概算两部分。
2.施工图设计施工图设计是在扩大初步设计方案和概算经上级主管部门批准以后,为满足安装施工的要求所进行的设计技术,重点是绘制各种安装施工图。
施工图是安装施工时的重要必备资料。
施工图设计的主要内容是:(1)校正和修订扩大初步设计的基本资料和确定计算数据。
(2)按照扩大初步设计的结果,绘制各种设备的单项安装施工图和各项工程的布置图,平面图,剖面图等。
(3)编制安装施工说明书和工程预算,列出所需设备,材料明细表等。
第四章设计内容设计题目:东海化工厂高、低压变配电所设计课题已知用电设备技术参数如下:某24小时连续生产工厂:生活照明: 50KW;厂区照明:35 KW;水泵电机:132KW四台,55KW六台;一车间电动机:40KW六台、30KW六台、95KW两台、132KW三台;二车间电动机:22KW四台、18KW三台、215KW两台、45KW两台;三车间电动机:220 KW两台、120KW6台、75KW电炉三台;维修车间: 30KW电焊机五台。
设计:高低压变电所。
本设计任务:根据东海化工厂用电设备总容量计算确定全厂计算负荷。
1. 介绍用电负荷的分类在工业企业中,各类负荷的运行特点和重要性不一样,它们对供电的可靠性和电能品质的要求不同。
为了合理地选择供电电源及设计供电系统,以适应不同的要求,我国将工业企业的负荷按其对可靠性的要求的不同划分为一级负荷、二级负荷、三级负荷。
(1)一级负荷一级负荷在供电突然中段时将造成人身的危险,或造成重大设备损坏难以修复,或给国民经济带来极大损失。
因此一级负荷应要求由两个独立电源供电。
(2)二级负荷二级负荷如果突然断电,将造成生产设备局部破坏,或生产流程乱难以恢复,工厂内部运输停顿,出现大量废品或大量减产,因而在经济上造成一定损失。
( 3 )三级负荷所有不属于一级和二级负荷的电能用户均属于三级负荷。
总的介绍:“电力负荷”在不同的场合可以有不同的含义,它可以指用电设备或用电单位,也可以指用电设备或用电单位的功率或电流的大小,掌握工厂电力负荷的基本概念,准确地确定工厂的计算负荷是设计工厂配电系统的基础。
2. 负荷的计算(1)“计算负荷”又称需要负荷或最大负荷。
“计算负荷”是一个假想的持续性的负荷,其热效应与同一时间内实际变动负荷所产生的最大热效应相等。
在配电设计中,“计算负荷’通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。
(2)尖峰电流指单台或多台用电设备持续1秒左右的最大负荷电流。
一般取启动电流上午周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据。
在校验瞬动元件时,还应考虑启动电流的非周期分量。
(3)平均负荷为一段时间内用电设备所消耗的电能与该段时间之比。
常选用最大负荷班(即有代表性的一昼夜内电能消耗量最多的一个班)的平均负荷,有时也计算年平均负荷。
平均负荷用来计算最大负荷和电能消耗量。
根据设计任务书的要求,结合国家供电情况,对工厂用电设备容量进行统计,然后通过计算确定计算负荷。
具体方法如下:3. 设备的分类用电设备的名牌上都有一个额定功率,但是由于个用电设备的额定工作条件不同,可分为长期连续工作制,短时工作制和反复短时工作制设备。
因此这些名牌声规定的额定功率不能直接想加作为全厂的电力负荷,而必须首先换算成同一工作制的额定功率然后才能相加。
长期连续工作制设备备能长期连续的运行,每次连续工作的时间超过8小时而且运行是负荷比较稳定。
短时工作制设备设备的工作时间较短,而且歇时间相对比较长反复短时工作制设备备的工作呈周期性,时而工作时而停歇,如此反复且工作时间与停歇时间有一定的比例。
【1】电焊设备电焊设备是车辆制造、锅炉制造、机床制造等制造厂的主要用电设备,在中小型机械类工厂中通常只作为辅助加工设备,负荷量不会太大。
电焊包括利用电弧的高温进行焊接的电弧焊,利用电流通过金属连接处产生的电阻高温进行焊接的电阻焊(接触焊),利用电流通过熔化焊剂产生的热能进行焊接的电渣焊等。
常见的电焊机有电弧焊机类。
电焊机的工作特点是:(1)工作方式呈一定得同期性,工作时间和停歇时间相互交替。
(2)功率较大,380V单台电焊机功率可达400KVA,三相电焊机功率最大的可达1000KVA 以上。
(3)功率因数很低,电弧焊机的功率因数为0.3~0.35,电阻焊机的功率因数为0.4~0.85.(4)一般电焊机的配置不稳定,经常移动。
电镀的作用是防止腐蚀,增加美观,提高零件的耐磨性或导电性等,如镀铜、镀铬。
另外,塑料、陶瓷等非金属零件表面,经过适当处理形成导电层后,也可以进行电镀。
该工厂有电焊设备估计1500 KW.【2】电热设备工厂电热设备的种类也很多,按其加热原理和工作特点可分为电阻加热炉、电弧炉、感应炉和其他电热设备。
其中,电阻加热炉主要用于各种零件的热处理,电弧炉主要用于矿石熔炼、金属熔炼,感应炉主要用于熔炼和金属材料热处理。
其他加热设备,包括红外线加热设备、微波加热设备和等离子加热设备等。
中小型机械类工厂的电热设备一般较简单,通常配置用于热处理的电阻加热炉和容量不大的感应热处理设备及红外线加热设备。
电热设备的工作特点是:(1)工作方式为长期连续工作方式。
(2)电力装置一般属二级或三级负荷。
(3)功率因数都较高,小型的电热设备可达到1。
【3】照明设备电气照明是工厂供电的重要组成部分,合理的照明设计和照明设备的选用是工作场所得到良好的照明环境的保证。
常用的照明灯具有:白炽灯、荧光灯和单灯混光灯等。
照明设备的工作特点是:(1)工作方式属长期连续工作方式。
(2)除白炽灯、卤钨灯的功率因数为1外,其他类型的灯具功率因数均较低。
(3)照明负荷为单相负荷,单个照明设备荷中所占比例通常在10%左右。
【4】机床、泵类拖动设备该类为该工厂的主要用电设备,主要特点是:(1)工作方式是长期连续工作的。
(2)供电采用直流电源,需要晶闸管整流设备。
(3)容量较大,功率从几十千瓦到几百千瓦,功率因数较低,为0.4~0.6。
表 4-1 用电设备分类表根据上表该厂主要为24小时连续运行,并以三相异步电动机为主。
4. 根据给定用电设备参数具体计算如下:水泵电机: Pe=Pn=132×4+55×6=858KW生活照明: Pe=Pn=50KW厂区照明: Pe=Pn=35KW一车间: Pe=Pn=40×6+30×6+95×2+132×2=1006KW二车间: Pe=Pn=22×4+18×3+215×2+45×2=662KW三车间电机: Pe=Pn=220×2+120×6=1160KW(1)照明组计算负荷:生活照明:查附表1取:Kd=0.8,Cosφ=1.0 ,tgφ=0有功计算负荷:P3O = Pe×Kd=50×0.8=40KW无功计算负荷:Q3O = P3O×tgφ=0Kvar视在计算负荷:S3O = P3O/Cosφ=40/1.0=40KVA计算电流: I3O = S3O/3UN=40/(3×0.38)=60.8A厂区照明:查附表1取:Kd=1,Cosφ=1.0,tgφ=0有功计算负荷:P3O= Pe×Kd=35×1=35KW无功计算负荷:Q3O = P3O×tgφ=0 Kvar视在计算负荷:S3O = P3O/Cosφ=35/1.0=35KVA计算电流: I3O = S3O/3UN=35/(3×0.38)=53.2A(2)水泵组的计算负荷:查附表1取:Kd==0.8,Cosφ=0.8,tgφ=0.75有功计算负荷:P3O= Pe×Kd=858×0.8=686.4KW无功计算负荷:Q3O = P3O×tgφ=686.4×0.75=514.8Kvar\视在计算负荷:S3O = P3O/Cosφ=686.4/0.8=858KVA计算电流: I3O = S3O/3UN=858/(3×0.38)=619.2A(3)一车间电动机:查附表1取:Kd=0.88,Cosφ=0.8,tgφ=0.75有功计算负荷:P3O = Pe×Kd=1006×0.88=885.2KW无功计算负荷:Q3O = P3O×tgφ=885.2×0.75=663.9Kvar视在计算负荷:S3O = P3O/Cosφ=885.2/ 0.8 =1106.5KVA计算电流: I3O = S3O/3UN=1106.5/(3×0.38)=1681.2A(4)二车间电动机:查附表1取:Kd=0.88,Cosφ=0.8,tgφ=0.75有功计算负荷:P3O = Pe×Kd=662×0.88=582.6KW无功计算负荷:Q3O = P3O×tgφ=582.6×0.75=436.95Kvar视在计算负荷:S3O = P3O/Cosφ=582.6/0.8 =728.25KVA计算电流: I3O = S3O/3UN=728.25/(3×0.38)=1106.5A(5)三车间电动机:查附表1取:Kd=0.88,Cosφ=0.8,tgφ=0.75有功计算负荷:P3O = Pe×Kd=1160×0.88=1020.8KW无功计算负荷:Q3O = P3O×tgφ=1020.8×0.75=765.6Kvar视在计算负荷:S3O = P3O/Cosφ=1020.8/0.8 =1276KVA计算电流: I3O = S3O/3UN=1276/(3×0.38)=1938.7A(6)电炉组的计算负荷:查附表1取:Kd==0.7,Cosφ=1.0,tgφ=0有功计算负荷:P3O = Pe×Kd=225×0.7=157.5KW无功计算负荷:Q3O = P3O×tgφ=0Kvar视在计算负荷:S3O = P3O/Cosφ=157.5/1.0=157.5KVA计算电流: I3O = S3O/3UN=157.5/(3×0.38)=239.3A(7)电焊机组的计算负荷:查附表1取:Kd=0.35,Cosφ=0.35,tgφ=2.68有功计算负荷:P3O = Pe×Kd=120.75×0.35=42.3KW无功计算负荷:Q3O = P3O×tgφ=42.3×2.68=113.4Kvar视在计算负荷:S3O = P3O/Cosφ=42.3/0.35=120.9KVA计算电流: I3O = S3O/3UN=120.9/(3×0.38)=183.6A表各车间的设备容量及负荷计算结果(8)全车间的总计算负荷:由于工厂连续24小时生产,又因为按照上面计算得到的工厂总的计算负荷为P30i =1172.35KW,负荷小于5000KW。
