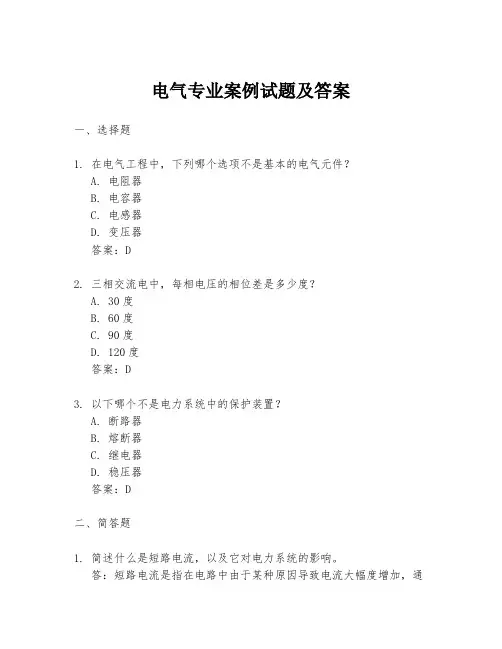

电气专业案例试题及答案一、选择题1. 在电气工程中，下列哪个选项不是基本的电气元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 三相交流电中，每相电压的相位差是多少度？A. 30度B. 60度C. 90度D. 120度答案：D3. 以下哪个不是电力系统中的保护装置？A. 断路器B. 熔断器C. 继电器D. 稳压器答案：D二、简答题1. 简述什么是短路电流，以及它对电力系统的影响。

答：短路电流是指在电路中由于某种原因导致电流大幅度增加，通常是因为电路中的某个部分发生短路。

短路电流会对电力系统造成严重损害，包括可能烧毁设备、损坏绝缘、引发火灾等。

2. 解释什么是谐波，并简述其对电力系统的影响。

答：谐波是指在电力系统中，频率为基波频率整数倍的电压或电流波形。

谐波会对电力系统造成多种影响，包括降低设备效率、增加设备损耗、影响设备正常运行，甚至可能引起设备损坏。

三、计算题1. 假设有一个电阻值为10欧姆的电阻器，通过它的电流为2安培，求电阻器两端的电压。

答：根据欧姆定律，电压V = 电流I * 电阻R。

所以，V = 2A * 10Ω = 20V。

2. 在三相四线制系统中，已知三相电压为380V，每相电流为10A，求三相总功率。

答：三相总功率P = √3 * V * I * cosφ，其中cosφ为功率因数，假设为1（纯电阻负载）。

P = √3 * 380V * 10A * 1 = 1.732 * 380 * 10 = 6486W。

四、案例分析题案例：某工厂的电动机在启动时，突然发生故障，导致电动机无法启动。

请分析可能的原因，并提出相应的解决方案。

答：电动机无法启动的可能原因包括：- 电源故障：检查电源是否正常供电。

- 电动机过载：检查电动机是否过载，是否有过大的负载。

- 控制系统故障：检查电动机的控制系统，如接触器、继电器等是否正常工作。

- 电动机内部故障：检查电动机内部是否有短路、断路或绝缘损坏等问题。

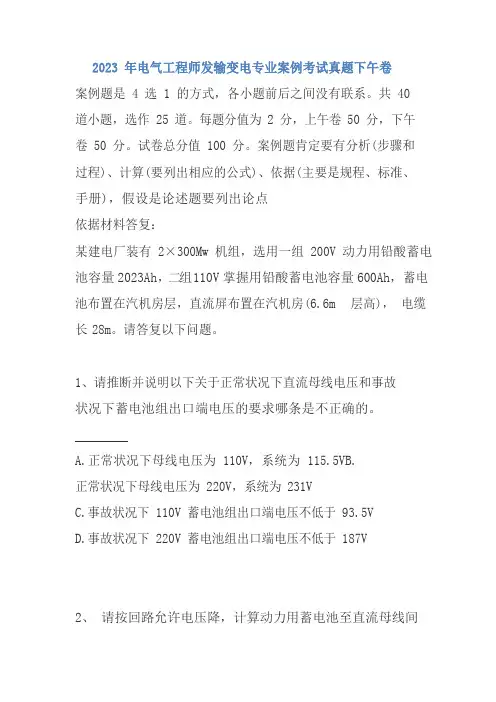

2023 年电气工程师发输变电专业案例考试真题下午卷案例题是 4 选 1 的方式，各小题前后之间没有联系。

共 40道小题，选作 25 道。

每题分值为 2 分，上午卷 50 分，下午卷 50 分。

试卷总分值 100 分。

案例题肯定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、标准、手册)，假设是论述题要列出论点依据材料答复：某建电厂装有2×300Mw机组，选用一组 200V 动力用铅酸蓄电池容量2023Ah，二组110V掌握用铅酸蓄电池容量600Ah，蓄电池布置在汽机房层，直流屏布置在汽机房(6.6m层高)，电缆长 28m。

请答复以下问题。

1、请推断并说明以下关于正常状况下直流母线电压和事故状况下蓄电池组出口端电压的要求哪条是不正确的。

A.正常状况下母线电压为 110V，系统为 115.5VB.正常状况下母线电压为 220V，系统为 231VC.事故状况下 110V 蓄电池组出口端电压不低于 93.5VD.事故状况下 220V 蓄电池组出口端电压不低于 187V2、请按回路允许电压降，计算动力用蓄电池至直流母线间小电缆截面应为以下哪项数值?A.211mm2B.303mm2C.422mm2D.566mm23、请说明以下关于直流系统的设备选择原则哪一项为哪一项错误的?A.蓄电池出口熔断器按蓄电池 1h 放电率电流选择并与馈线回路保护电器相协作B.直流电动机回路按电动机额定电流选择C.母线联络刀闸按全部负荷的 50％选择D.直流系统设备满足直流系统短路电流要求4、直流系统按功能分为掌握和动力负荷，说明以下哪项属于掌握负荷。

A.电器和热工的掌握、信号B.沟通不停电电源装置C.断路器电磁操动的合闸机构D.远动、通信装置的电源5、该厂直流系统有微机监控装置，请说明直流柜上可装设以下哪项测量表计?A.直流电压表B.蓄电池回路电压表C.蓄电池回路电流表D.充电输出回路电流表依据材料答复：某水电站装有 4 台机组主变压器，承受发电机一变压器之间单元接线，发电机额定电压为 15.75kV，1 号和 3 号发电机端装有厂用电源分支引线，无直馈线路，主变压器高压侧所连接的 220kV 屋外配电装置是双母线带旁路接线，电站出线四回，电站属于停机频繁的调峰水电站。

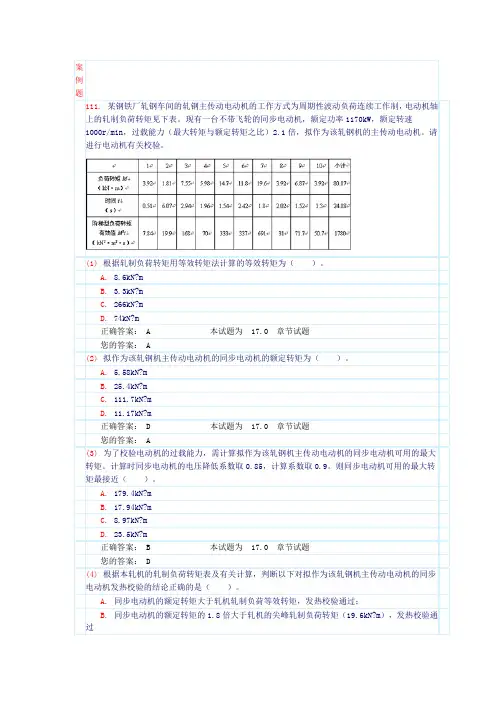

案例题111.某钢铁厂轧钢车间的轧钢主传动电动机的工作方式为周期性波动负荷连续工作制，电动机轴上的轧制负荷转矩见下表。

现有一台不带飞轮的同步电动机，额定功率1170kW，额定转速1000r/min，过载能力（最大转矩与额定转矩之比）2.1倍，拟作为该轧钢机的主传动电动机。

请进行电动机有关校验。

(1)根据轧制负荷转矩用等效转矩法计算的等效转矩为（）。

A.8.6kN?mB. 3.3kN?mC.266kN?mD.74kN?m正确答案： A 本试题为17.0 章节试题您的答案： A(2)拟作为该轧钢机主传动电动机的同步电动机的额定转矩为（）。

A. 5.58kN?mB.25.4kN?mC.111.7kN?mD.11.17kN?m正确答案： D 本试题为17.0 章节试题您的答案： A(3)为了校验电动机的过载能力，需计算拟作为该轧钢机主传动电动机的同步电动机可用的最大转矩。

计算时同步电动机的电压降低系数取0.85，计算系数取0.9。

则同步电动机可用的最大转矩最接近（）。

A.179.4kN?mB.17.94kN?mC.8.97kN?mD.23.5kN?m正确答案： B 本试题为17.0 章节试题您的答案： D(4)根据本轧机的轧制负荷转矩表及有关计算，判断以下对拟作为该轧钢机主传动电动机的同步电动机发热校验的结论正确的是（）。

A.同步电动机的额定转矩大于轧机轧制负荷等效转矩，发热校验通过；B.同步电动机的额定转矩的1.8倍大于轧机的尖峰轧制负荷转矩（19.6kN?m），发热校验通过(4)在短时负载下，待选电动机的允许接电时间为（）。

A.8.2分B.59.7分C.51.9分D.10.31分正确答案： D 本试题为17.0 章节试题您的答案： B(5)判断供选用的电动机（）通过电动机过载能力校验，（）通过短时发热校验。

A.不能，能B.能，不能C.能，能D.不能，不能正确答案： B 本试题为17.0 章节试题您的答案： D114.下图为同步电动机、异步电动机、串励直流电动机和他励直流电动机的自然机械特性曲线，请根据图中曲线回答以下问题(1)图中曲线1为（）的自然机械特性曲线。

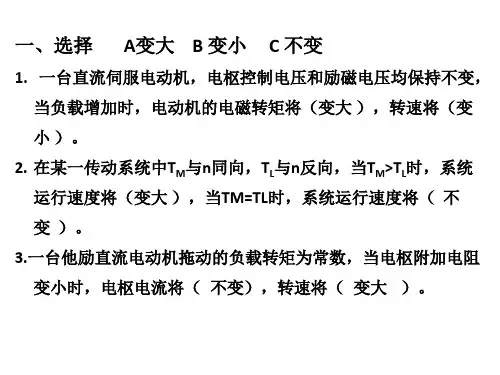

电气传动与调速系统模拟试卷1一、判断题：9个题，每小题2分，合计18分。

1.由电动机作为动力源，通过传动机构拖动各类生产机械，在控制系统的作用下完成一定的生产工艺要求的系统，称为电气传动系统。

（）【A.】√【B.】×2.直流电机中用于产生感应电动势和通过电流的电路部分是励磁绕组。

（）【A.】√【B.】×3. 三相异步电动机的结构包括定子和转子两大部分。

（）【A.】√【B.】×4. 在电源频率一定时，同步电机的转速ｎ恒定，等于同步转速。

（）【A.】√【B.】×5. 一台伺服电动机的机械特性曲线如下图所示，可知，该电动机应该是直流伺服电动机。

（）【A.】√【B.】×6.电动机发热和冷却的情况不但与其所带负载的大小有关，而且与所带负载的持续时间有关。

（）【A.】√【B.】×7. 降压变换器是通过调整输入电压的幅值实现电压的变换。

（）【A.】√【B.】×8. 规则采样法实现SPWM时，采用载波正峰值采样的方法更准确。

（）【A.】√【B.】×9. 交-交无换向器电动机调速系统在高速运行时通常采用电源换流的方法进行换流。

（）【A.】√【B.】×二、单项选择题：12个题，每小题3分，合计36分。

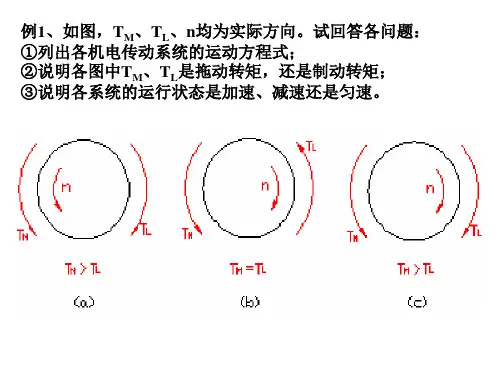

1. 如下图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（ ）。

【A.】减速 【B.】匀速 【C.】静止 【D.】加速2.电气传动系统做直线运动时，其运动方程为（ ）。

【A.】tvmF F z d d =- 【B.】d d L T T Jt Ω-=【C.】2d 375d L GD nT T t -=【D.】d d L nT T Jt -=3.直流电机中用于产生感应电势和通过电流的电路部分是（ ）。

【A.】励磁绕组 【B.】主磁极 【C.】换向极 【D.】电枢绕组4.三相异步电动机的T 型等效电路如图所示，m 1表示电机的相数，则转子绕组的铜耗可表示为（ ）。

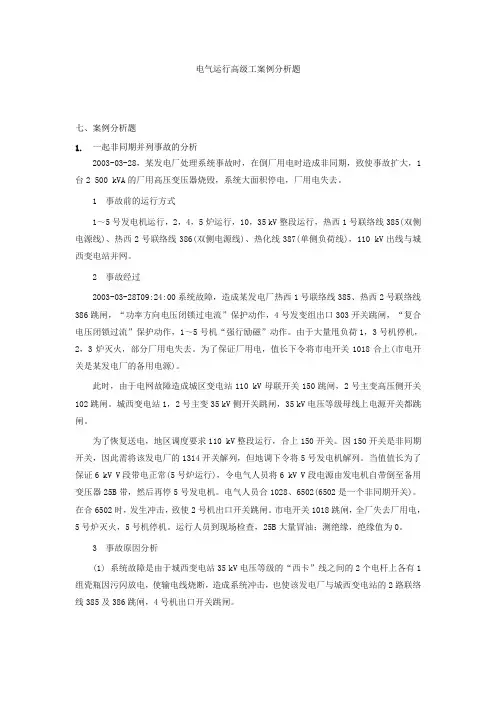

电气运行高级工案例分析题七、案例分析题1.一起非同期并列事故的分析2003-03-28，某发电厂处理系统事故时，在倒厂用电时造成非同期，致使事故扩大，1台2 500 kVA的厂用高压变压器烧毁，系统大面积停电，厂用电失去。

1 事故前的运行方式1～5号发电机运行，2，4，5炉运行，10，35 kV整段运行，热西1号联络线385(双侧电源线)、热西2号联络线386(双侧电源线)、热化线387(单侧负荷线)，110 kV出线与城西变电站并网。

2 事故经过2003-03-28T09:24:00系统故障，造成某发电厂热西1号联络线385、热西2号联络线386跳闸，“功率方向电压闭锁过电流”保护动作，4号发变组出口303开关跳闸，“复合电压闭锁过流”保护动作，1～5号机“强行励磁”动作。

由于大量甩负荷1，3号机停机，2，3炉灭火，部分厂用电失去。

为了保证厂用电，值长下令将市电开关1018合上(市电开关是某发电厂的备用电源)。

此时，由于电网故障造成城区变电站110 kV母联开关150跳闸，2号主变高压侧开关102跳闸。

城西变电站1，2号主变35 kV侧开关跳闸，35 kV电压等级母线上电源开关都跳闸。

为了恢复送电，地区调度要求110 kV整段运行，合上150开关。

因150开关是非同期开关，因此需将该发电厂的1314开关解列，但地调下令将5号发电机解列。

当值值长为了保证6 kV V段带电正常(5号炉运行)，令电气人员将6 kV V段电源由发电机自带倒至备用变压器25B带，然后再停5号发电机。

电气人员合1028、6502(6502是一个非同期开关)。

在合6502时，发生冲击，致使2号机出口开关跳闸。

市电开关1018跳闸，全厂失去厂用电，5号炉灭火，5号机停机。

运行人员到现场检查，25B大量冒油；测绝缘，绝缘值为0。

3 事故原因分析(1) 系统故障是由于城西变电站35 kV电压等级的“西卡”线之间的2个电杆上各有1组瓷瓶因污闪放电，使输电线烧断，造成系统冲击，也使该发电厂与城西变电站的2路联络线385及386跳闸，4号机出口开关跳闸。

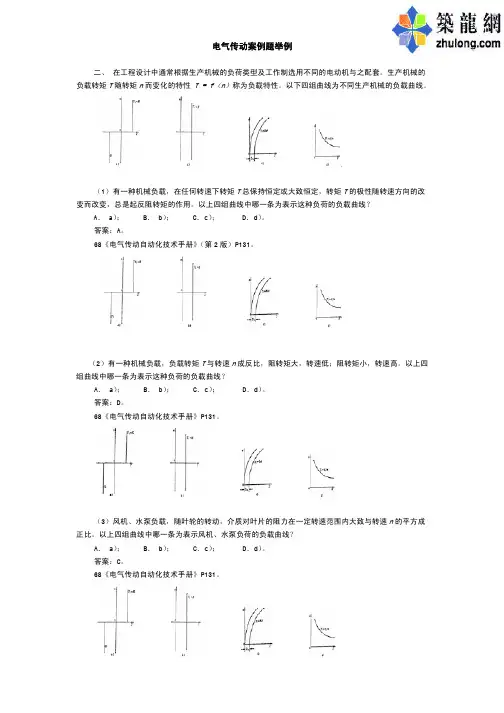

电气传动案例题举例二、 在工程设计中通常根据生产机械的负荷类型及工作制选用不同的电动机与之配套。

生产机械的负载转矩T随转矩n而变化的特性 T = f（n）称为负载特性。

以下四组曲线为不同生产机械的负载曲线。

（1）有一种机械负载，在任何转速下转矩T总保持恒定或大致恒定，转矩T的极性随转速方向的改变而改变，总是起反阻转矩的作用。

以上四组曲线中哪一条为表示这种负荷的负载曲线？A． a）； B． b）； C．c）； D．d）。

答案：A。

68《电气传动自动化技术手册》（第2版）P131。

（2）有一种机械负载，负载转矩T与转速n成反比，阻转矩大，转速低；阻转矩小，转速高。

以上四组曲线中哪一条为表示这种负荷的负载曲线？A． a）； B． b）； C．c）； D．d）。

答案：D。

68《电气传动自动化技术手册》P131。

（3）风机、水泵负载，随叶轮的转动，介质对叶片的阻力在一定转速范围内大致与转速n的平方成正比。

以上四组曲线中哪一条为表示风机、水泵负荷的负载曲线？A． a）； B． b）； C．c）； D．d）。

答案：C。

68《电气传动自动化技术手册》P131。

（4）有一种机械负载在任何转速下转矩T总保持恒定或大致恒定，转矩T的极性不随转速方向的改变而改变，是一种位势性转矩负载。

以上四组曲线中哪一条为表示这种负荷的负载曲线？A． a）； B． b）； C．c）； D．d）。

答案：B。

68《电气传动自动化技术手册》P131。

（5）以上四种负载哪些属于恒转矩负载？A． a）； B． b）； C．c）； D．d）。

答案：A、B。

68《电气传动自动化技术手册》P131。

三、可编程序控制器的输入/输出（I/O）模块，是CPU与现场I/O设备或其他外部设备的桥梁，有各种操作电平与输出驱动能力的I/O模块和各种用途的功能模块供用户选用。

以下生产现场的设备欲通过可编程序控制器进行控制，应如何选用适当的输入/输出（I/O）模块？（1）一台轧钢机的传动交流电动机采用交流变频调速，其速度检测采用脉冲发生器。

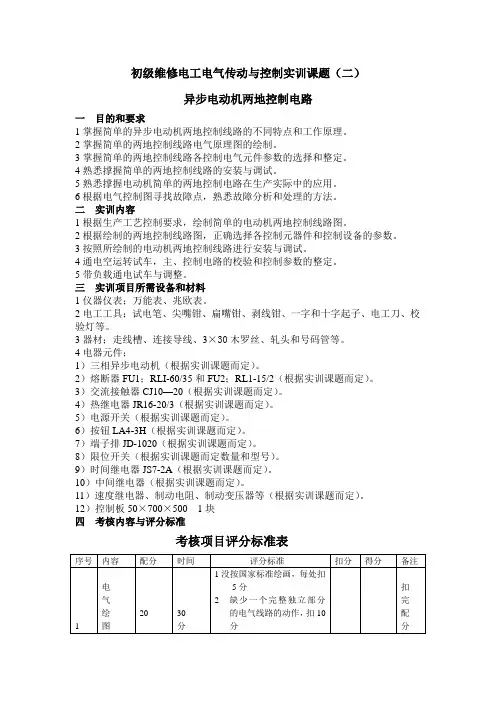

初级维修电工电气传动与控制实训课题（二）异步电动机两地控制电路一目的和要求1掌握简单的异步电动机两地控制线路的不同特点和工作原理。

2掌握简单的两地控制线路电气原理图的绘制。

3掌握简单的两地控制线路各控制电气元件参数的选择和整定。

4熟悉撑握简单的两地控制线路的安装与调试。

5熟悉撑握电动机简单的两地控制电路在生产实际中的应用。

6根据电气控制图寻找故障点，熟悉故障分析和处理的方法。

二实训内容1根据生产工艺控制要求，绘制简单的电动机两地控制线路图。

2根据绘制的两地控制线路图，正确选择各控制元器件和控制设备的参数。

3按照所绘制的电动机两地控制线路进行安装与调试。

4通电空运转试车，主、控制电路的校验和控制参数的整定。

5带负载通电试车与调整。

三实训项目所需设备和材料1仪器仪表；万能表、兆欧表。

2电工工具；试电笔、尖嘴钳、扁嘴钳、剥线钳、一字和十字起子、电工刀、校验灯等。

3器材；走线槽、连接导线、3×30木罗丝、轧头和号码管等。

4电器元件；1）三相异步电动机（根据实训课题而定）。

2）熔断器FU1；RLI-60/35和FU2；RL1-15/2（根据实训课题而定）。

3）交流接触器CJ10—20（根据实训课题而定）。

4）热继电器JR16-20/3（根据实训课题而定）。

5）电源开关（根据实训课题而定）。

6）按钮LA4-3H（根据实训课题而定）。

7）端子排JD-1020（根据实训课题而定）。

8）限位开关（根据实训课题而定数量和型号）。

9）时间继电器JS7-2A（根据实训课题而定）。

10）中间继电器（根据实训课题而定）。

11）速度继电器、制动电阻、制动变压器等（根据实训课题而定）。

12）控制板50×700×500 1块四考核内容与评分标准考核项目评分标准表1课题；异步电动按钮两地控制电路。

2绘制电路图；（如下图）3实训准备：根据题意选择实训现场，准备工具和列出材料清单。

4操作工艺：1）所绘制的电路要满足机械设备受电气线路的保护要求，力求控制线路简单、合理、正确和安全，同时操作维修要方便。

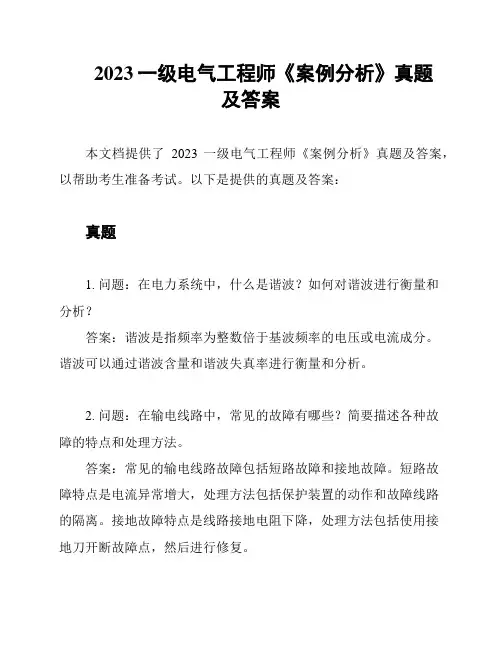

2023一级电气工程师《案例分析》真题及答案本文档提供了2023一级电气工程师《案例分析》真题及答案，以帮助考生准备考试。

以下是提供的真题及答案：真题1. 问题：在电力系统中，什么是谐波？如何对谐波进行衡量和分析？答案：谐波是指频率为整数倍于基波频率的电压或电流成分。

谐波可以通过谐波含量和谐波失真率进行衡量和分析。

2. 问题：在输电线路中，常见的故障有哪些？简要描述各种故障的特点和处理方法。

答案：常见的输电线路故障包括短路故障和接地故障。

短路故障特点是电流异常增大，处理方法包括保护装置的动作和故障线路的隔离。

接地故障特点是线路接地电阻下降，处理方法包括使用接地刀开断故障点，然后进行修复。

3. 问题：请解释什么是电气事故？列举几种常见的电气事故，并提出预防措施。

答案：电气事故指由电气原因引起的人身伤亡、财产损失等意外事件。

常见的电气事故包括电击事故、电火灾和电动机失效。

预防措施包括加强电气设备维护、合理布置线路和使用质量合格的电气设备。

答案1. 问题：什么是PID控制器？请描述其基本原理。

答案：PID控制器是一种常见的控制器，其基本原理是通过比较系统实际值和设定值的差异，根据比例、积分和微分三个部分调整控制器输出，以实现系统控制。

2. 问题：简要解释什么是电力负荷管理？列举几种常见的负荷管理策略。

答案：电力负荷管理是指合理调配电力系统的负荷，以实现系统的稳定运行和能源的有效利用。

常见的负荷管理策略包括负荷平衡、负荷预测和负荷调度。

3. 问题：请简要介绍电力系统调度控制中心的功能和作用。

答案：电力系统调度控制中心是电力系统的管理和调度中心，其功能包括电网调度管理、实时监控和故障处理等。

调度控制中心的作用是保证电力系统的安全、稳定和经济运行。

以上是2023一级电气工程师《案例分析》真题及答案的简要内容。

参加考试的考生可以根据这些真题和答案来进行备考和复。

1、要求三台电动机lM 、2M 、3M 按必定次序启动：即 1M 启动后，2M 才能启动，2M 启动后3M 才能启动；泊车时那么同时停。

试设计此控制线路? 试用 PLC 设计出控制程序。

解：本题的重点技术在于：将前一台电动机的沟通接触器的协助常开触点串接在下一台电动机的沟通接触器线圈回路中。

继电器-接触器控制线路图以下；PLC 外面接线图以下；梯形图及程序；LD401OUT2、试设计一台电动机的控制线路。

要求能正反转并能实现能耗制动。

3、设计一台异步电动机的控制线路。

要求：①能实现启、停的两地控制； ③)能实现点动调整；431②能实现单方向的行程保护；④要有短路和长久过载保护； 4、试设计一条自动运输线，有两台电动机，1M 拖动运输机，2M 拖动卸料机。

要求：LD OR 430①1M 先启动后，才同意 2M 启动；②2M 先停止，经一段时间后 1M 才自动停止，且2M 能够独自停 止；③两台电动机均有短路、长久过载保护。

试用 PLC 设计出控制程序。

403LD 400 ANI1SB 、2SB 分别是1M 、2M 的启动按纽，4SB 是2M 的独自停止按纽，3SB 是停止按纽。

403KM 为润滑油泵电动机启停用接触器(主 5、以下列图为机床自动间歇润滑的控制线路图，此中接触器电路未画出)，控制线路可使润滑有规律地间停工作。

试剖析此线路的工作原理，并说明开关 SOR 430 ANI和按钮SB 的作用?试用PLC 设计出控制程序。

答：这是一个自动间歇润滑的控制线路。

开关 S 、按钮1SB 的作用及电路的工作过程以下：450〔1〕S 是进行自动间歇润滑的控制开关，1KT-决定润滑时间，2KT-决定不润滑时间，电路的工作 过程：合上开关S ，KM 的线圈得电，电动机M 转动，进行润滑；ANI450 OUT闭合，自锁；常闭触点K 断 1KT 的线圈得电，触点1KT 延时后闭合，K 的线圈得电，常开触点K开，KM 线圈失电，停止润滑；1KT 的线圈失电。

电气传动10(总分31,考试时间90分钟)一、单项选择题每题的备选答案中，只有一个是符合题目要求的。
