数字万用表图文使用教程

数字万用表的使用方法及图解

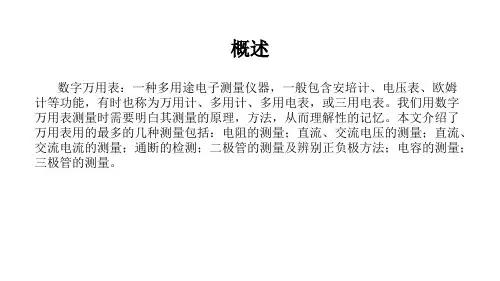

万能表使用方法(图解)如下：
1、以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。

2、表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。

3、显示屏下面是两个按钮，分别是数字保留按钮和手动自动量程按钮。

4、万用表中间部分就是转换旋钮，用了转换各种档位，上面各个字符代表的意思分别是：从OFF档开始，依次是交流电压、直流电压、直流电压毫伏、
Ω档（电阻）和二极管测试、电容、交流/直流安培、交流/直流毫安、交流/直流微安。

5、万用表表身最下面部分是表笔插口，从左到右共计四个插口，分别是电流安培（注意有电流通过时间要求）、电流毫安微安（也要注意电流通过时间的要求）、COM也叫公共端、电压电阻二极管；其中COM孔插黑色的表笔，其余三个孔均插红色的表笔。

6、每款万用表上面的标注方式都不相同，但是字符代表的意思都是一致的。

数字万用表使用方法数字万用表使用方法(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,将显示在显示器上，这时则需更换电池。

如果显示器没有显示，则按以下步骤操作。

(2)测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。

(3)测试之前。

功能开关应置于你所需要的量程。

1-1直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。

注意： 1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降. 2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险. 4.当测量高电压时,要格外注意避免触电.1-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。

2.将功能开关置于交流电压档V~量程范围,并将钳型电流表钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

1．结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。

2．使用方法（1）测量前要机械调零（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。

（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程/ 满偏×匝数（4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。

（5）测量完毕，要将转换开关放在最在量程处。

3．注意事项（1）被测线路的电压要低于钳表的额定电压。

（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

（3）钳口要闭合紧密不能带电换量程。

1、蜂鸣器功能是做什么用的？答：蜂鸣器功能，是万用表的附加功能，一般做在2KΩ档，一般是当测量阻值为50Ω以下的线路（或电阻）时，内置蜂鸣器发声。

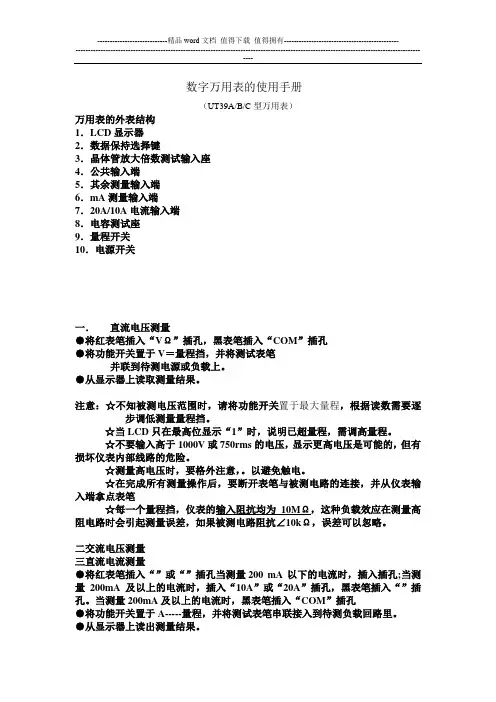

数字万用表的使用手册（UT39A/B/C型万用表）万用表的外表结构1．LCD显示器2．数据保持选择键3．晶体管放大倍数测试输入座4．公共输入端5．其余测量输入端6．mA测量输入端7．20A/10A电流输入端8．电容测试座9．量程开关10．电源开关一．直流电压测量●将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔●将功能开关置于V＝量程挡，并将测试表笔并联到待测电源或负载上。

●从显示器上读取测量结果。

注意：☆不知被测电压范围时，请将功能开关置于最大量程，根据读数需要逐步调低测量量程挡。

☆当LCD只在最高位显示“1”时，说明已超量程，需调高量程。

☆不要输入高于1000V或750rms的电压，显示更高电压是可能的，但有损坏仪表内部线路的危险。

☆测量高电压时，要格外注意，。

以避免触电。

☆在完成所有测量操作后，要断开表笔与被测电路的连接，并从仪表输入端拿点表笔☆每一个量程挡，仪表的输入阻抗均为10MΩ，这种负载效应在测量高阻电路时会引起测量误差，如果被测电路阻抗∠10kΩ，误差可以忽略。

二交流电压测量三直流电流测量●将红表笔插入“”或“”插孔当测量200 mA以下的电流时，插入插孔;当测量200mA及以上的电流时，插入“10A”或“20A”插孔，黑表笔插入“”插孔。

当测量200mA及以上的电流时，黑表笔插入“COM”插孔●将功能开关置于A-----量程，并将测试表笔串联接入到待测负载回路里。

●从显示器上读出测量结果。

注意:☆当开路电压与地之间的电压超过安全电压60VDC或30Vrms时，请勿尝试进行电流的测量，以避免仪表或被测设备的损坏，以及伤害到你自己。

因为这类电压会有电击的危险。

☆在测量前一定要切断被测电源，认为检查输入端子及量程开关位置是否正确，确认无误后，才可通电测量。

☆若输入过载，内装保险丝会熔断，须于更换。

保险丝外形尺寸：φ5*20mm ，规格F0.315A/250V☆大电流测试时，为了安全使用仪表，每次测量时间应小于10秒，测量的间隔时间应大于15分钟。

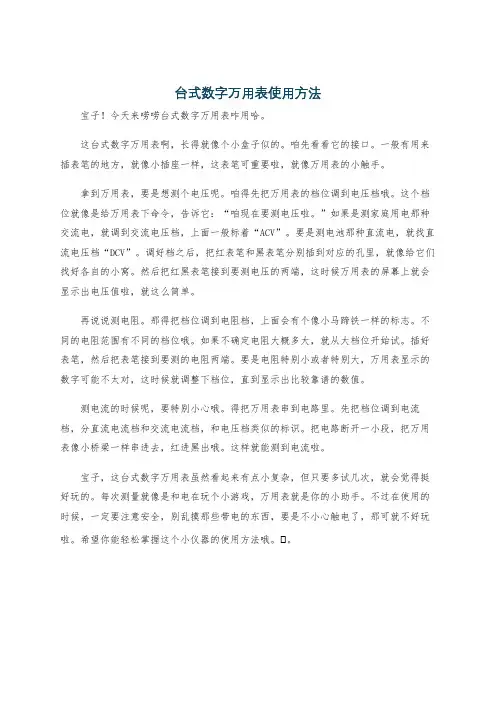

台式数字万用表使用方法宝子！今天来唠唠台式数字万用表咋用哈。

这台式数字万用表啊，长得就像个小盒子似的。

咱先看看它的接口。

一般有用来插表笔的地方，就像小插座一样，这表笔可重要啦，就像万用表的小触手。

拿到万用表，要是想测个电压呢。

咱得先把万用表的档位调到电压档哦。

这个档位就像是给万用表下命令，告诉它：“咱现在要测电压啦。

”如果是测家庭用电那种交流电，就调到交流电压档，上面一般标着“ACV”。

要是测电池那种直流电，就找直流电压档“DCV”。

调好档之后，把红表笔和黑表笔分别插到对应的孔里，就像给它们找好各自的小窝。

然后把红黑表笔接到要测电压的两端，这时候万用表的屏幕上就会显示出电压值啦，就这么简单。

再说说测电阻。

那得把档位调到电阻档，上面会有个像小马蹄铁一样的标志。

不同的电阻范围有不同的档位哦。

如果不确定电阻大概多大，就从大档位开始试。

插好表笔，然后把表笔接到要测的电阻两端。

要是电阻特别小或者特别大，万用表显示的数字可能不太对，这时候就调整下档位，直到显示出比较靠谱的数值。

测电流的时候呢，要特别小心哦。

得把万用表串到电路里。

先把档位调到电流档，分直流电流档和交流电流档，和电压档类似的标识。

把电路断开一小段，把万用表像小桥梁一样串进去，红进黑出哦。

这样就能测到电流啦。

宝子，这台式数字万用表虽然看起来有点小复杂，但只要多试几次，就会觉得挺好玩的。

每次测量就像是和电在玩个小游戏，万用表就是你的小助手。

不过在使用的时候，一定要注意安全，别乱摸那些带电的东西，要是不小心触电了，那可就不好玩啦。

希望你能轻松掌握这个小仪器的使用方法哦。

。
