液压操动机构

液压式操纵机构的工作原理液压式操纵机构是一种常见的机电传动装置，其主要应用于工业领域中的各种机械设备中，如机床、起重机、挖掘机、农业机械等等。

液压式操纵机构的主要特点是具有高效、可靠、稳定、灵活等优点，其工作原理主要是利用压缩介质（通常是油）在管路中的流动来完成机械运动的控制。

液压式操纵机构由三部分组成：液压泵、液压缸和控制阀。

液压泵作为液压系统的动力源，将机械能转换为液压能，将液体压力提高到需要的工作压力，然后通过液压管路输送到液压缸中。

液压缸是液压系统的执行机构，由活塞、缸体、密封件等组成，其作用是将液压能转换为机械能，完成机械运动。

控制阀作为液压系统的控制元件，通过控制液压系统中的液体流动方向、流量和压力大小等参数，实现对液压缸的控制。

液压式操纵机构的工作过程可以分为四个阶段：压力建立阶段、液压缸运动阶段、压力释放阶段和液压油回流阶段。

在压力建立阶段，液压泵将机械能转换为液压能，将液体压力提高到需要的工作压力，然后通过控制阀输送到液压缸中。

在液压缸运动阶段，液压缸受到液压系统的控制，活塞在缸体内做直线运动，完成机械运动的控制。

在压力释放阶段，控制阀将液压缸中的液体流回到液压油箱中，使液压缸失去液压能，机械运动停止。

在液压油回流阶段，液压油从液压缸中回流到液压油箱中，同时液压泵又开始工作，循环运行。

液压式操纵机构的优点是显著的。

首先，液压式操纵机构具有高效性，能够快速、准确地完成机械运动；其次，液压式操纵机构具有可靠性，液压缸受到液压系统的控制，机械运动的稳定性和精度得到了保证；再次，液压式操纵机构具有灵活性，可以通过控制阀实现对液压缸的控制，完成不同的机械运动；最后，液压式操纵机构具有稳定性，液压缸在工作过程中不会产生冲击和震动，机械设备的寿命得到了延长。

总之，液压式操纵机构是一种常见的机电传动装置，其工作原理是利用压缩介质在管路中的流动来完成机械运动的控制。

液压式操纵机构具有高效、可靠、稳定、灵活等优点，是工业领域中不可或缺的重要设备。

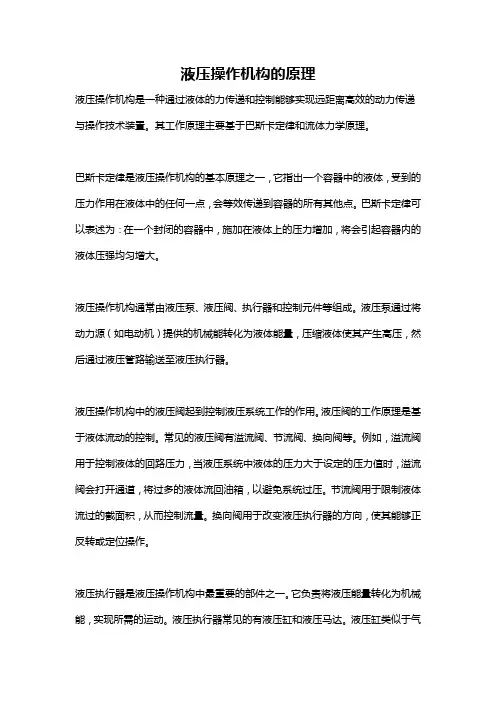

液压操作机构的原理液压操作机构是一种通过液体的力传递和控制能够实现远距离高效的动力传递与操作技术装置。

其工作原理主要基于巴斯卡定律和流体力学原理。

巴斯卡定律是液压操作机构的基本原理之一，它指出一个容器中的液体，受到的压力作用在液体中的任何一点，会等效传递到容器的所有其他点。

巴斯卡定律可以表述为：在一个封闭的容器中，施加在液体上的压力增加，将会引起容器内的液体压强均匀增大。

液压操作机构通常由液压泵、液压阀、执行器和控制元件等组成。

液压泵通过将动力源（如电动机）提供的机械能转化为液体能量，压缩液体使其产生高压，然后通过液压管路输送至液压执行器。

液压操作机构中的液压阀起到控制液压系统工作的作用。

液压阀的工作原理是基于液体流动的控制。

常见的液压阀有溢流阀、节流阀、换向阀等。

例如，溢流阀用于控制液体的回路压力，当液压系统中液体的压力大于设定的压力值时，溢流阀会打开通道，将过多的液体流回油箱，以避免系统过压。

节流阀用于限制液体流过的截面积，从而控制流量。

换向阀用于改变液压执行器的方向，使其能够正反转或定位操作。

液压执行器是液压操作机构中最重要的部件之一。

它负责将液压能量转化为机械能，实现所需的运动。

液压执行器常见的有液压缸和液压马达。

液压缸类似于气缸，通过液体的压力推动活塞或活塞杆实现直线运动；液压马达则通过液体的压力驱动转子实现旋转运动。

液压操作机构的控制元件用于实现对液压系统的控制和保护，保证机器的安全和正常运行。

例如，压力控制阀通常用于监测和调整液压系统的压力，当超过设定值时会启动保护措施；液位开关可以用于检测液压油箱液位，通过控制液泵启停来保证液位在一定范围内。

总之，液压操作机构的工作原理基于巴斯卡定律和流体力学原理，通过液体的力传递和控制来实现动力传递和操作控制。

通过液压泵提供压力，通过液压阀控制流量和方向，通过液压执行器转化液压能量为机械能，最终实现所需的运动和操作。

液压操作机构因其高效、方便、可靠的特点，在工程技术中得到广泛的应用。

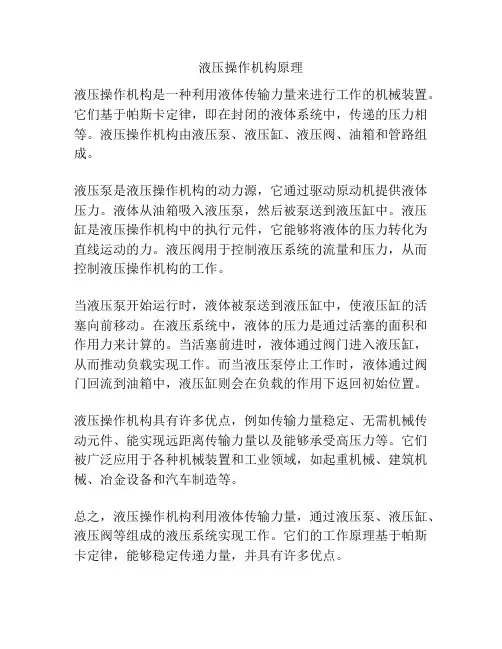

液压操作机构原理
液压操作机构是一种利用液体传输力量来进行工作的机械装置。

它们基于帕斯卡定律，即在封闭的液体系统中，传递的压力相等。

液压操作机构由液压泵、液压缸、液压阀、油箱和管路组成。

液压泵是液压操作机构的动力源，它通过驱动原动机提供液体压力。

液体从油箱吸入液压泵，然后被泵送到液压缸中。

液压缸是液压操作机构中的执行元件，它能够将液体的压力转化为直线运动的力。

液压阀用于控制液压系统的流量和压力，从而控制液压操作机构的工作。

当液压泵开始运行时，液体被泵送到液压缸中，使液压缸的活塞向前移动。

在液压系统中，液体的压力是通过活塞的面积和作用力来计算的。

当活塞前进时，液体通过阀门进入液压缸，从而推动负载实现工作。

而当液压泵停止工作时，液体通过阀门回流到油箱中，液压缸则会在负载的作用下返回初始位置。

液压操作机构具有许多优点，例如传输力量稳定、无需机械传动元件、能实现远距离传输力量以及能够承受高压力等。

它们被广泛应用于各种机械装置和工业领域，如起重机械、建筑机械、冶金设备和汽车制造等。

总之，液压操作机构利用液体传输力量，通过液压泵、液压缸、液压阀等组成的液压系统实现工作。

它们的工作原理基于帕斯卡定律，能够稳定传递力量，并具有许多优点。

七、高压断路器的操动机构一、简答题1．高压断路器的操动机构由几部分组成，它们的作用是什么？操动机构的组成和它们的作用如下：(1)能量转换机构它把执行操作的赋能变成机械能，使操动机构按规定的目的发生机械运动，这种机构如电磁铁、电动机、液压转动工作缸、压缩空气工作缸等。

当然，最简单的是人力，但随着断路器容量的加大及自动化水平的提高，依靠人力操作已不能满足运行工作的要求了。

(2)联动机构它把能量转换机构所变成的机械运动能用来促使断路器的动触头发生按操作目的的规定动作。

这种机构多由四边形连杆机构、拐臂、拉杆等组成。

(3)保持机构它使操动机构完成的操作得以保持，不因瞬时命令信息的消失而不能完成规定目标的任务，这种机构由动作灵活的机械卡销等组成。

(4)释放机构它接受操作人员和继电保护系统的命令信息，对保持机构进行反作用，即解除保持。

从而使断路器的跳闸弹簧释放能量，使断路器分闸。

它由电磁线圈推动可动铁芯，由可动铁芯打动保持卡销使保持解除，或者由电磁阀启动分闸油路或气路来实现。

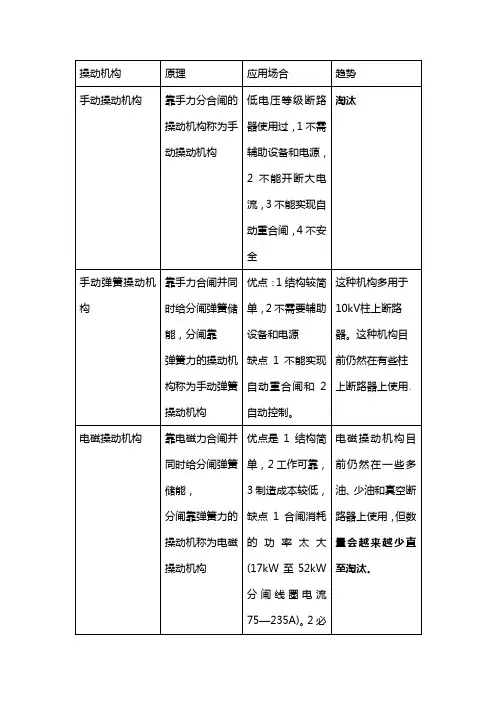

2．断路器操动机构按工作能量形式的分类有几种？根据能量形式不同分以下几类（1）CS：手动操动机构（2）CD：电磁操动机构（3）CT：弹簧操动机构（4）CJ：电动操动机构（5）CQ：气动操动机构（6）CY：液压操动机构3．论述断路器各种操动机构特点？断路器的操动机构主要有电动弹簧储能机构、电磁操动机构和液压操动机构。

对于机械电动弹簧储能机构，它所暴露出来的缺点是机械结构十分复杂，零件数量多，且要求加工精度高，制造工艺复杂，成本高，产品的可靠性不易保证。

对于电磁操动机构，其结构复杂程度和工作可靠性比电动弹簧储能机构要有所改善，但其致命的问题是合闸线圈消耗功率太大，要求配置价格昂贵的蓄电池组，以及电磁机构结构笨重，动作时间较长。

液压机构致命的缺点是密封问题。

统计资料表明：设备故障中有70％－90％以上为操动机构的机械故障。

因此必须对操动机构进行改进，以提高断路器的可靠性和免维护水平，以及实现开关设备的自动化、远动化和智能化。

离合器液压操纵机构的工作原理
离合器液压操纵机构的工作原理：
1. 液压泵：操纵机构通过一个液压泵提供液压能量。

液压泵通过旋转齿轮或活塞的运动，将液压油从油箱中吸入并推送到操纵机构中。

2. 油管：液压泵通过油管将压力传送到操纵机构中。

3. 油箱：系统中的液压油存储在一个专门设计的油箱中，同时还用于冷却和滤波液压油。

4. 主缸：主缸是离合器液压操纵机构的核心部分。

它包含了一个活塞和一个密封套，负责将液压油压力转化为力来操作离合器。

当液压泵提供压力时，活塞会向前移动，将力传递给离合器的压盘。

5. 压盘和离合器片：离合器的压盘是固定在发动机上，而离合器片是固定在变速箱上的。

当主缸施加足够的力来压紧压盘时，离合器片与压盘之间的摩擦力降低，离合器脱离，发动机的动力不再传递到变速箱。

6. 踏板：操纵机构中还包括一个踏板，司机通过踩踏踏板来操纵离合器。

踏板的运动将用于控制主缸的活塞运动，从而改变液压操纵机构的工作状态。

总的来说，离合器液压操纵机构通过液压泵、油管、油箱、主缸、压盘和离合器片，以及踏板等组成的系统，通过液压力来控制离合器的工作状态，使发动机和变速箱的动力传递得以顺畅进行。

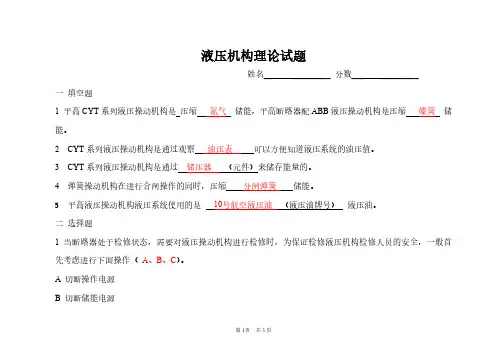

液压机构理论试题姓名___________分数____________一填空题1平高CYT系列液压操动机构是压缩氮气储能，平高断路器配ABB液压操动机构是压缩碟簧储能。

2CYT系列液压操动机构是通过观察油压表可以方便知道液压系统的油压值。

3CYT系列液压操动机构是通过储压器（元件）来储存能量的。

4弹簧操动机构在进行合闸操作的同时，压缩分闸弹簧储能。

5平高液压操动机构液压系统使用的是10号航空液压油（液压油牌号）液压油。

二选择题1当断路器处于检修状态，需要对液压操动机构进行检修时，为保证检修液压机构检修人员的安全，一般首先考虑进行下面操作（A、B、C）。

A切断操作电源B切断储能电源C将液压系统卸压到零表压。

2CYT液压操动机构中油压开关的作用（B、C、D）A提供断路器分、合闸位置信号B提供低油压闭锁信号C具有安全阀的功能D用于控制油泵启动、停止。

3控制面板中远近控转换开关的作用（B）A用于进行分、合闸操作的控制B用于操作回路的就地与远方控制转换C用于主分、副分操作回路的转换4CYT机构在检修后，发现机构油压超过额定油压规定值后，电机才停止打压，应通过调整(A)解决。

A油压开关 B.信号缸 C.控制阀 D.电机回路5断路器的分闸电磁铁一般情况下有（B）只？A1只B2只C3只D4只三简答题1如何检查储压器的预充入氮气压力参考答案：当断路器退出运行或处于检修状态时，打开机构高压放油阀，将机构油压卸至零。

液压系统储能电动储能，开始时油压上升迅速，当压力升到某一值时，上升速度突然减缓，该值即为储压器的预压力。

2简述液压操动机构中温控器工作温度设置，即在什么环境温度下启动加热器加热，什么温度下停止加热器加热。

参考答案：通常情况下，温控器的设置是环境温度低于5摄氏度时，温控器启动加热器加热；环境温度高于15摄氏度时停止加热器加热。
