学生宿舍楼综合布线方案

1.前言xxxxxxx楼综合布线系统建设，包括以下建设内容：弱电综合布线系统、计算机网络系统等。

整个工程按照图纸设计要求，按国家技术规范及标准施工，保证项目的合理性、优化性及先进性。

2.综合布线2.1 综合布线综述本项目综合布线系统包含：负一楼管理用房、库房12间，一楼教研室、管理用房21间，二楼教研室、管理用房6间、学生宿舍45间，三楼学生宿舍及值班室71间，四楼学生宿舍及值班室71间，五楼学生宿舍及值班室76间，六楼学生宿舍及值班室76间，七楼学生宿舍及值班室79间，共计457间。

综合布线系统是建筑智能化系统集成的基础，是语音、数据及其他弱电系统的通信平台。

要求综合布线系统具有高度灵活性、可靠性和综合性，方便维护和管理。

不但必须满足当前的业务处理传输需求，更需要考虑今后通讯及网络发展的需要。

按以下设计原则：先进性：综合布线系统具有一定的技术超前性，适应通信和计算机网络技术的发展趋势。

灵活性：综合布线系统应能够广泛满足不同应用要求。

任一信息点能够连接不同类型的终端设备, 如计算机、网络打印机、数据终端、电话、传真机，以及图象监控设备等。

模块化：综合布线系统所有的接插件都应是模块化标准件,便于使用管理和调整扩充。

冗余及可扩展性：综合布线系统应兼顾现阶段的施工工艺需求及未来的发展，预留必要的余量和足够的扩展能力。

经济性：在满足应用和扩展性要求的基础上, 尽可能降低造价，以最少的投入实现最大的应用功能。

本工程设综合布线系统以满足语音、数字信号的传输，可实现资源共享、业务联系、内部通信、综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、教学管理等。

系统采用分层星形拓扑结构。

第一层为干线子系统，包括信息网络中心的主配线架至楼宇配线架的干线光缆与配线设备，数据部分与语音部分分别独立设置；第二层为垂直配线子系统，由楼宇配线架至楼层配线架的垂直光缆与配线设备，数据部分与语音部分分别独立设置；第三层为水平配线子系统，由楼层配线架至用户信息插座的配线电缆、配线设备和跳线等组成。

宿舍网络综合布线系统方案一、工程概况女生宿舍楼位于学院内部,楼高六层,每层２４个房间，共有144个房间。

该宿舍楼的综合布线工程有数据、语音。

学校为了提高信息化、智能化水平，并且方便学生上网，决定建设先进的宿舍网，并联入因特网和中国教育网。

二、需求分析1、总体需求A、满足宿舍学生对信息传输的要求；B、楼间主干线缆冗余备份，满足将来扩展的需要‘C、满足连入因特网和中国教育网的需求；D、兼容不同厂家、不同品牌的网络设备。

2、功能需求A、高速率数据传送；B、视频信号传送；C、支持多媒体应用。

3、信息点需求共有数据和语音点２８８个（１４４个数据信息点，１４４个语音信息点）。

信息点分布表三、系统设计目标1、选择著名品牌的综合布线产品，以先进的技术、优良的品质、高的性能指标确保综合布线系统能够满足应用的要求；2、使用光纤作为楼间布线主干，冗余配置，提高系统带宽，防止电磁干扰，并适应未来发展需要；3、楼间光缆采用可支持1Gbps以上的网络数据传输速率；4、采用星型拓扑结构，支持多种形式的网络应用；5、将配线架安装在机柜中，提高系统的可靠性和安全性；6、具有开放性，能与众多厂家产品兼容；7、能满足现在以及将来计算机网络的通信的需求。

四、系统设计标准和原则五、系统结构详述本布线系统包括六个子系统：即工作曲子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统、建筑群子系统，系统拓扑图和布线系统图后附。

1、工作曲子系统对于工作曲子系统，每个信息点用一个单口面板。

对于连接用户终端的数据跳线，各楼的信息插座均采用白色86型具有防尘盖的单口面板和超5类模块，信息插座底部距离地面高度为300MM。

各楼信息模块的数量，信息插座面板的数量为信息点数的一半。

2、水平子系统对于水平子系统，数据线缆同一采用超5类双绞线。

根据楼的设计图纸和配线间的位置，各楼各单元线缆的平均长度约为25m。

3、垂直子系统由于各楼内的信息点较多，为了满足数据流量的需要，所以每层楼设置一个管理间，通过楼内的垂直干线子系统连接到一楼的设备间。

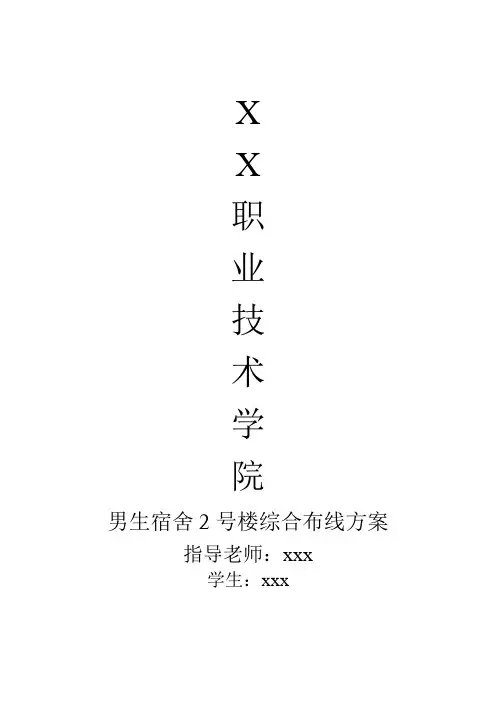

XX职业技术学院男生宿舍2号楼综合布线方案指导老师：xxx学生：xxx目录目录 (2)常用综合布线术语 (3)综合布线系统概念 (4)工程概况 (6)设计原则 (10)方案设计标准 (11)工程施工进度计划 (16)系统施工安装、测试、验收计划 (19)施工要求标准 (20)工程报价 (23)图文展示 (26)常用综合布线术语数据传输速率在数字通信系统中，电信号把数据从一个节点送到另一个节点，数字信号是一系列的电脉冲，如用正电压表示二进制的1，负电压表示二进制的0，则数据传输速率是指每秒钟传送的二进制脉冲的信息量，其单位通常为bit/s。

带宽传输介质的带宽定义为介质所能拾的信息的容量，用mhz表示，表示介质所支持的频率范围。

大多数铜质通信电缆规定mhz范围可以从1mhz到介质所能支持的最高频率范围，例如6类双绞线支持的带宽范围为1-250mhz。

对于光纤来说，光纤频率范围也被指定为mhz，光纤的带宽指标根据光纤类型的不同而不同，一般认为单模光纤的带宽是无极限的，多模光纤有非常确定的带宽极限.特性阻抗与阻抗匹配1特性阻抗特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作为计量单位。

双绞线通信电缆有如下特性阻抗指标：●UTP电缆的特性阻抗指标为100Ω±15%●ScTP电缆的特性阻抗指标为100Ω±15%●STP-A电缆的特性阻抗指标为150Ω±15%不同类型同轴电缆的特性阻抗指标包括如下几项：●RG-58电缆的特性阻抗指标为50Ω±1%●RG-59电缆的阻抗指标为75Ω±1%●RG-62电缆的特性阻抗指标为93Ω±1%2 阻抗匹配设备的特性阻抗必须与同通信电缆的特性阻抗指标相匹配，通信电缆与通信设备的阻抗部匹配会导致信号反射。

平衡电缆和非平衡电缆通信电缆分为平衡电缆和非平衡电缆。

同轴电缆属于非平衡电缆，就是说中心导线和电缆屏蔽层的电气特性是不相等的。

软件学院网络综合布线系统设计方案（学生宿舍）班级 :座号 :姓名：时间：一、工程概况 (3)二、综合布线系统概念 (3)三、设计原则与目标 (3)四、布线系统设计、施工、验收遵循的规定和标准 (3)1、网络应用标准 (3)2、布线标准 (3)五、用户需求 (3)六、综合布线系统结构设计 (4)七、综合布线子系统设计 (4)1、水平子系统 (4)1）管线设计 (4)2）水平电缆 (5)2、工作区子系统 (5)3、设备间 (5)4、建筑群子系统设计 (5)八、产品选型 (6)九、工程实施 (6)1、工程管理组织机构 (6)2、施工原则 (6)3、人员管理 (6)4、技术管理 (6)5、材料管理 (7)6、安全管理 (7)7、质量控制措施 (8)8、成本控制措施 (9)9、实施进度控制 (10)10、施工协调 (11)十、测试验收及维护 (11)1、验收分为四个阶段： (11)2、验收内容： (12)3、维护支持 (17)十一、材料及费用总清单 (17)十二、图纸分册 (18)1、综合布线系统拓扑图 (18)3、一楼水平管线与信息点分布图 (19)4、三楼水平管线与信息点分布图 (20)学生宿舍网络综合布线系统设计方案一、工程概况我学院现有学生3500余人，集中住在三栋学生宿舍公寓里，随着数字化校园建设的发展，校园网络已覆盖到学生公寓。

学生公寓是新建的，已经建好了网络、语音、校园广播等综合布线系统，并已经开通各自得应用系统。

此方案是针对学生公寓2号楼的综合布线系统设计，其共有6楼，1楼有35间，每间住8人（其中是配电房，一间是管理员房），2-6楼都是34间（其中2-4楼每间住6人，5、6楼住8人）。

根据用户需求，每个人需分配一个信息插座进行综合布线系统。

工程名称：学生公寓2号楼综合布线。

地理位置：建筑物数量：2号楼共6层。

二、综合布线系统概念综合布线是一种模块化的、灵活性及高的建筑物内或建筑群之间的信息传输通道。

一栋六层学生宿舍楼综合布线大概用到的材料清单
以下是一栋六层学生宿舍楼综合布线可能使用的材料清单：
1. 电缆材料：
- 电力用电缆：用于供电系统的输送电力。

- 通信电缆：用于电话和网络系统的信号传输。

- 控制电缆：用于楼宇自动化和监控系统。

2. 管材和接头：
- PVC电缆管：用于保护电缆并进行走线。

- 电缆接头：用于连接电缆，确保传输质量和安全。

3. 插座和开关：
- 墙壁插座：用于供电设备插头。

- 开关：用于控制电灯和电器设备的开关操作。

4. 光纤布线及相关设备：
- 光纤电缆：用于高速网络传输。

- 光纤接头和跳线：用于连接光纤设备。

- 光纤交换机和路由器：用于控制和管理光纤网络。

5. 配电箱和配电设备：
- 配电箱和配电柜：用于集中分配和控制电力供应。

- 断路器和保险丝：用于保护电路设备免受过载和短路等电力问题的损害。

6. 其他辅助材料：
- 电线管道和支架：用于安装电线。

- 标签和标识：用于识别不同的电线和设备。

- 保护套和绝缘带：用于保护电线和连接部分。

请注意，上述清单仅仅是一个大致的参考，具体所需材料可能会因校园实际需求和规格而有所差异。

网络综合布线设计方案F栋学生公寓[键入作者姓名]一、需求分析随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。

传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。

学生宿舍楼的综合布线系统也因此变得尤为重要。

要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境二、工程概况我所居住的F栋有六层楼192个寝室每层楼有32个寝室，其中，一楼有宿管一间，设备间一间。

所以F栋共有191个学生寝室，每间寝室六个人。

根据学生需求，按一人一个信息插座的要求配置综合布线系统共需要1182个信息点。

三、F栋布局说明F栋有六层楼，每层有25+7个寝室其中一楼有宿管间一间，设备间一间。

四、布线系统设计、原则、验收遵循的规范和标准1、GB/T50311-2007《建筑与建筑群综合布线系统工程设计规范》2、GB/T50311-2007《建筑与建筑群综合布线系统工程施工及验收规范》3、GB/T50311-2007《智能建筑设计标准》4、(YD/T926.1-2001)《大楼综合布线系统总规范》5、中华人民共和国通信行业标准《本地电话网用户线线路工程设计规范》(YDJ5006-2003)6、邮电部技术规定《中国公众多媒体通信网持术体制》五、综合布线系统结构设计目前，结构化布线设计一般采用国际标准的结构化布线系统，将语音、数据的配线统一在一套布线系统中。

系统设计一般按六个子系统进行设计：1. 工作区子系统：由终端设备连接到信息插座的连接线缆（3m 左右）所组成。

2. 水平配线子系统：各楼层弱电井兼作楼层设备间，由设备间至工作区信息插座采用6类4对8芯UTP双绞线，配线电缆长度不超过90米。

3. 垂直干线子系统：传输数据的垂直干线采用6芯多模光纤，并采用6类4对8芯UTP双绞线作为备份；传输语音的垂直干线采用5类非屏蔽大对数铜缆。

目录摘要---------------------------------------------------------------- 1 关键词 ------------------------------------------------------------- 1前言------------------------------------------------------------------------------------------------- 11.综合布线设计原则布 ------------------------------------------------------------------------ 12. 总体结构--------------------------------------------------------------------------------------- 13. 综合布线系统的设计------------------------------------------------------------------------ 23.1工作区子系统设计--------------------------------------------------------------------- 23.2水平子系统设计------------------------------------------------------------------------ 23.3干线子系统设计------------------------------------------------------------------------ 33.4配线间子系统设计--------------------------------------------------------------------- 33.5设备间子系统设计--------------------------------------------------------------------- 33.6管理子系统------------------------------------------------------------------------------ 43.7建筑群子系统--------------------------------------------------------------------------- 44. 采用线缆类型及各系统材料配置--------------------------------------------------------- 54.1水平子系统------------------------------------------------------------------------------ 54.1.1 管线系统 ------------------------------------------------------------------------ 54.1.2水平电缆 ------------------------------------------------------------------------- 54.2工作区子系统--------------------------------------------------------------------------- 54.3设备间------------------------------------------------------------------------------------ 64.4建筑群子系统--------------------------------------------------------------------------- 65.产品选型 ---------------------------------------------------------------------------------------- 66.施工方案说明 ---------------------------------------------------------------------------------- 76.1 工作区子系统安装 -------------------------------------------------------------------- 76.2 水平区子系统安装 -------------------------------------------------------------------- 87. 综合布线系统施工方案--------------------------------------------------------------------- 88. 宿舍楼层布线图------------------------------------------------------------------------------ 9总结----------------------------------------------------------------------------------------------- 10 参考文献----------------------------------------------------------------------------------------- 10摘要：综合布线系统是为了顺应发展需求而特别设计的一套布线系统。

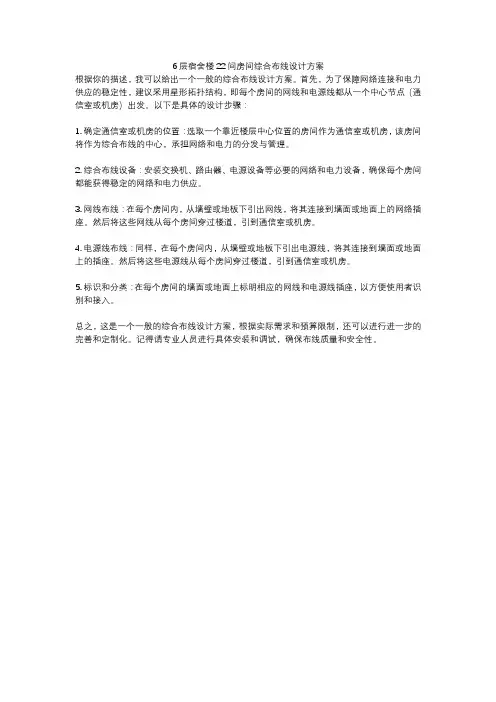

6层宿舍楼22间房间综合布线设计方案
根据你的描述，我可以给出一个一般的综合布线设计方案。

首先，为了保障网络连接和电力供应的稳定性，建议采用星形拓扑结构，即每个房间的网线和电源线都从一个中心节点（通信室或机房）出发。

以下是具体的设计步骤：
1. 确定通信室或机房的位置：选取一个靠近楼层中心位置的房间作为通信室或机房，该房间将作为综合布线的中心，承担网络和电力的分发与管理。

2. 综合布线设备：安装交换机、路由器、电源设备等必要的网络和电力设备，确保每个房间都能获得稳定的网络和电力供应。

3. 网线布线：在每个房间内，从墙壁或地板下引出网线，将其连接到墙面或地面上的网络插座。

然后将这些网线从每个房间穿过楼道，引到通信室或机房。

4. 电源线布线：同样，在每个房间内，从墙壁或地板下引出电源线，将其连接到墙面或地面上的插座。

然后将这些电源线从每个房间穿过楼道，引到通信室或机房。

5. 标识和分类：在每个房间的墙面或地面上标明相应的网线和电源线插座，以方便使用者识别和接入。

总之，这是一个一般的综合布线设计方案，根据实际需求和预算限制，还可以进行进一步的完善和定制化。

记得请专业人员进行具体安装和调试，确保布线质量和安全性。

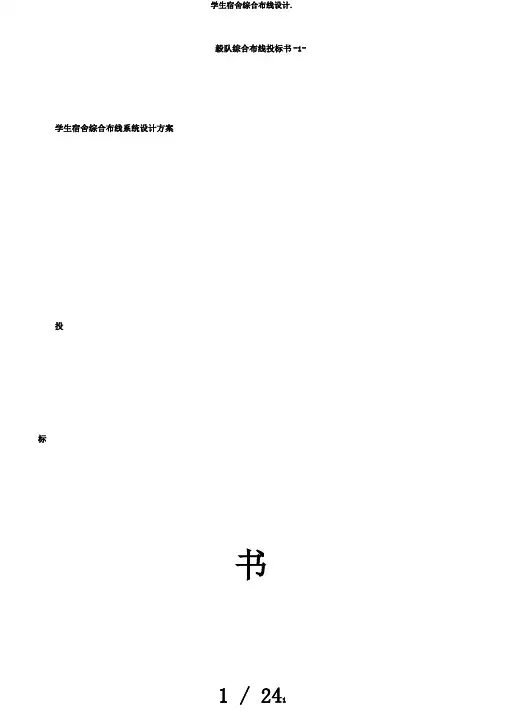

学生宿舍综合布线系统设计方案投标书目录1.宿舍工程楼概况 (2)2.设计方案 (3)2.1设计原则与目标 (3)2.2布线系统设计、原则、验收遵循的规范和标准 (3)2.3用户需求 (3)2.4综合布线系统结构设计方案 (4)2.4.1工作区子系统 (5)2.4.2配线（水平）子系统/垂直子系统 (6)2.4.3干线子系统 (8)2.4.4设备间子系统 (9)2.4.5管理间子系统 (10)2.4.6建筑群子系统 (11)3．综合布线工程实施............................................................................................. 错误!未定义书签。

3.1.工程实施步骤 (11)4.图纸设计................................................................................................................................................1.宿舍工程楼概况宿舍楼一层是20个房间，其中有一个值班室，一个办公室。

其余的几层同第二层相同。

根据用户的需求，按一间一个信息插座及一间一个语音点的要求配置综合布线系统。

（1）工程名称：学生宿舍楼7，8栋综合布线工程。

（2）地理位置：学生宿舍7，8栋。

2.设计方案2.1设计原则与目标学生宿舍楼网络综合布线是为数据传输提供实用、灵活、可扩展、可靠的模块化介质通道，学生宿舍楼布线系统所用的线缆、接插件等各类设备、配件，都充分地考虑到先进性、兼容性、开放性、可靠性、灵活性、经济性的设计原则。

学生宿舍楼是学生使用校园网络的主要场所，网络综合布线要建立以计算机为主的网络基础平台，使其对校园网络信息系统的支持达到先进水平，并且保证技术领先。

不仅满足宿舍楼应用的实际情况，对系统以后的扩充升级也便于实现，适用未来宿舍楼网络发展的需要。

毅队综合布线投标书-1- 学生宿舍综合布线系统设计方案投标书毅队综合布线投标书-2-目录1.宿舍工程楼概况.............................................................................................................. (2)2.设计方案...................................... ............................................ ............................................ . (3)设计原那么与目标................................................ .................................................. . (3)布线系统设计、原那么、验收遵循的标准和标准...................................... (3)用户需求................................................ .................................................. . (3)综合布线系统结构设计方案............................................. ............................................... .. (4)工作区子系统...................................................................................... (5)配线〔水平〕子系统/垂直子系统.......................................... (6)干线子系统...................................................................................... (8)设备间子系统...................................................................................... (9)管理间子系统......................................................................................10...............................建筑群子系统...................................................................................... (11)3．综合布线工程实施..........................................................................................错误！未定义书签。

宿舍工程布线方案设计说明一、概述宿舍工程布线是指在宿舍楼内对电力、通信、网络等设施进行布设和连接的工作。

宿舍是学生的休息、学习和生活场所，良好的宿舍布线设计可以提高宿舍的舒适度和安全性，为学生的学习和生活提供良好的环境。

本文将就宿舍工程布线方案的设计进行详细说明。

二、布线设计目标1. 安全性：布线设计应符合国家和地方相关建筑电气规范要求，确保宿舍内的电气设施安全可靠，避免因电路故障引发的火灾等安全事故。

2. 高效性：布线设计应考虑到学生的实际需求，合理布设插座、电源和网络接口，提高电力使用和网络连接的效率。

3. 可维护性：布线设计应简洁清晰，便于日常维护和管理，减少因线路故障导致的维修难度和成本。

4. 适用性：布线设计应满足宿舍内不同区域的不同需求，如卧室、公共区域、厨房等，确保布线方案的全面覆盖和与实际使用相匹配。

5. 可扩展性：布线设计应考虑未来的发展需求，留有余地和预留接口，便于后续的改造和扩展。

三、布线方案设计1. 电力布线（1）总体布线规划宿舍楼内的电力布线应按照国家电气规范进行设计，保证电力系统的安全可靠。

应根据宿舍楼的结构和布局，合理规划主干线路和分支线路，确保每个宿舍房间内都有充足的电力供应。

（2）插座设置宿舍房间内的插座应根据学生实际使用需求进行设置，如床头插座、书桌插座、电脑插座等，以便满足不同用电设备的接入需求。

同时，插座的位置应合理布置，使得学生可以方便地使用，并且不影响室内的美观。

2. 通信布线（1）电话线路根据学生的通信需求，宿舍楼内应规划合理的电话线路，确保每个房间都可以接入电话线路，方便学生进行通话和通讯。

（2）宽带网络随着互联网的普及，宿舍楼内的宽带网络也成为学生生活中必不可少的一部分。

因此，布线设计应充分考虑宽带网络的接入和分布，保证每个房间都可以接入稳定、高速的宽带网络。

3. 控制系统布线宿舍楼内的一些控制系统，如照明控制、门禁系统、安全报警系统等，也需要进行布线设计。

xx职业技术学院A区学生宿舍1栋综合布线工程综合布线设计书布线工程师：xxx一、设计概述1、工程概况1、工程名称:河源职业技术学院A区学生宿舍1栋2、地理位置：河源职业技术学院A区学生宿舍3、建筑物数量;1栋智能兼职起源于美国。

20世纪80年代中期开始，美国的跨国公司未来提高国际竞争能力和应变能力，适应信息时代的要求，纷纷将信息化装备安装进大楼。

1984年1月，美国联合技术公司在美国将一座久金融大厦进行了改建。

改建后的大厦，称为都市大厦，楼内增添了计算机、数字程控交换机等先进的办公设备以及高速通信线路等基础实施，大楼的住户不必购置设备便可以进行语音通信、文字处理、电子邮件传送和市场行情查询、资料检索、科学计算机等服务。

此外，大楼的暖气、给排水、消防、保安、供电、照明等系统均由计算机控制，实现了自动化综合管理，使用户感到倍加舒适、方便和安全，引起了世人的关注。

这就是最早出现的智能建筑。

随后，智能建筑在世界各地风波兴起。

在步入信息社会和国内外正在加速建设“信息高速公路”的今天，智能建筑越来越受到我国政府和企业的重视。

智能建筑的建设已经成为一个迅速增长的新兴产业。

2、布线系统设计、施工、验收遵循的规范和标准（1）、GB/T 50311-2000 《建筑及建筑群综合布线系统工程设计规范》（2）、《电子计算机机房设计规范》（ GB50174-93 ）（3）、GB/T50314—2000智能建筑设计标准（4）、ISO/IEC 11801用户楼宇通用布线标准（5）、GB/T 50312-2000 《建筑与建筑群综合布线系统工程验收规范》(6)、GBJ/T 16—1992中国建筑电气设计规范3、系统建设的范围A区1栋学生宿舍校园网综合布线系统为数据传输提供实用的、灵活的、可扩展的、可靠的模块化介质通路，由于大楼规模不大，在选择好设备间位置后，从设备间到各信息点的距离都在非屏蔽双绞线的 90M 有效传输距离内，为方便管理，综合布线系统采用不设楼层配线间，直接从设备间到信息点的布线方式，水平布线子系统和垂直布线子系统合为一条链路，楼层配线间与设备间合为一体。

寝室楼网络综合布线一：A座寝室楼概况:A座楼共有6层，2--6层28个寝室1层20个寝室一共有160个寝室寝室高3米宽4米长2米走廊宽约2米长约51服务器室分别在2楼和4楼分管1.2.3层和4.5.6层2--6楼的寝室分布图1楼寝室分布图工程施工要求：工程施工包括线槽安装、交换机、机柜的放置、模块的设置等。

要求尽量避免在在顶楼、底楼和潮湿的地方二：设计范围及分工（1）由各个楼层配线间至各个信息点的室内5类双绞线的布放。

（2）各个楼层配线间至建筑物配线间的5类双绞线、机柜，标准24口模块式配线架和机柜、三：布线系统总体结构2和4楼服务器室分布和走向一楼网线走向四：星型结构星型结构的优点是结构简单、建网容易、控制相对简单。

其缺点是属集中控制，主节点负载过重，可靠性低，通信线路利用率低。

一个星型拓扑可以隐在另一个星型拓扑里而形成一个树型或层次型网络拓扑结构。

相对其他网络拓扑来说安装比较困难，比其他网络拓扑使用的电缆要多。

容易进行重新配置，只需移去、增加或改变集线器某个端口的连接，就可进行网络重新配置。

由于星型网络上的所有数据都要通过中心设备，并在中心设备汇集，星型拓扑维护起来比较容易。

受故障影响的设备少，能够较好地处理。

五：布线设置本布线系统包括六个子系统：即工作区子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统、系统拓扑图和布线系统图后附。

1、工作区子系统对于工作区子系统，每个信息点用一个单口面板。

对于连接用户终端的数据跳线，为了给学校节省投资，由我们自己制作。

各楼的信息插座均采用白色86型具有防尘盖的单口面板和超5类模块，信息插座底部距离地面高度为300MM。

各楼信息模块的数量，信息插座面板的数量为信息点数的一半。

各楼信息模块和面板的数量如各楼布线设备和材料清单所示。

2、水平子系统配线子系统（水平子系统）应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备线缆和跳线等组成。

学生宿舍楼网络综合布线设计目录1.综合布线系统概述2.系统需求3.工程概况4.综合布线系统有关要求4.1基本要求4.2技术要求5.布线系统设计原则、验收遵循的规范和标准5.1设计原则5.2规范和标准6.综合布线系统结构设计6.1寝室楼的三大子系统6.2工作区子系统6.3水平/垂直子系统6.4设备间6.5缆线敷设的禁区7.门禁系统7.1系统概述7.2系统传输线路1.综合布线系统概述综合布线系统是由通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。

它是为通信与计算机网络而设计的，它可以满足各种通信与计算机信息传输的要求，是为具体综合业务需求的计算机数据网开发的。

设计综合布线系统应采用星型拓扑结构，该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统改动都不影响其他子系统。

只要改变结点连接就可使网络的星型、总线、环型等各种类型网络间进行转换。

综合布线系统应采用开放式的结构并应能支持当前普遍采用的各种局部网络及计算机系统。

综合布线系统由七个子系统组成，即建筑群子系统、进线间子系统、设备区子系统、垂直干线子系统、管理子系统、水平子系统、工作区子系统。

大型布线系统需要用铜介质和光纤介质部件将七个子系统集成在一起。

2.系统需求综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。

传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。
