宿舍楼综合布线设计

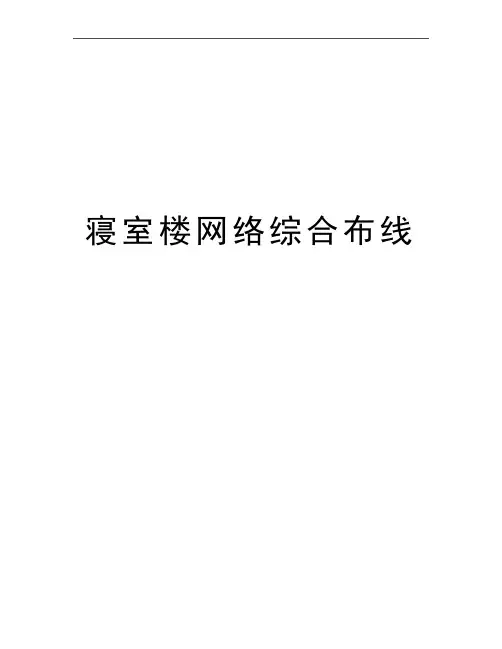

寝室楼网络综合布线寝室楼网络综合布线一：A座寝室楼概况:A座楼共有6层， 2--6层28个寝室 1层20个寝室一共有160个寝室寝室高3米宽4米长2米走廊宽约2米长约51服务器室分别在2楼和4楼分管1.2.3层和4.5.6层2--6楼的寝室分布图1楼寝室分布图工程施工要求：工程施工包括线槽安装、交换机、机柜的放置、模块的设置等。

要求尽量避免在在顶楼、底楼和潮湿的地方二：设计范围及分工（1）由各个楼层配线间至各个信息点的室内5类双绞线的布放。

（2）各个楼层配线间至建筑物配线间的5类双绞线、机柜，标准24口模块式配线架和机柜、三：布线系统总体结构2和4楼服务器室分布和走向一楼网线走向四：星型结构星型结构的优点是结构简单、建网容易、控制相对简单。

其缺点是属集中控制，主节点负载过重，可靠性低，通信线路利用率低。

一个星型拓扑可以隐在另一个星型拓扑里而形成一个树型或层次型网络拓扑结构。

相对其他网络拓扑来说安装比较困难，比其他网络拓扑使用的电缆要多。

容易进行重新配置，只需移去、增加或改变集线器某个端口的连接，就可进行网络重新配置。

由于星型网络上的所有数据都要通过中心设备，并在中心设备汇集，星型拓扑维护起来比较容易。

受故障影响的设备少，能够较好地处理。

五：布线设置本布线系统包括六个子系统：即工作区子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统、系统拓扑图和布线系统图后附。

1、工作区子系统对于工作区子系统，每个信息点用一个单口面板。

对于连接用户终端的数据跳线，为了给学校节省投资，由我们自己制作。

各楼的信息插座均采用白色86型具有防尘盖的单口面板和超5类模块，信息插座底部距离地面高度为300MM。

各楼信息模块的数量，信息插座面板的数量为信息点数的一半。

各楼信息模块和面板的数量如各楼布线设备和材料清单所示。

2、水平子系统配线子系统（水平子系统）应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备线缆和跳线等组成。

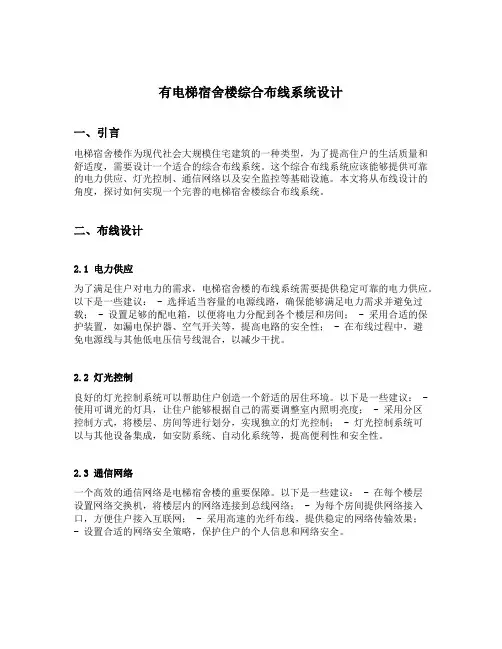

有电梯宿舍楼综合布线系统设计一、引言电梯宿舍楼作为现代社会大规模住宅建筑的一种类型，为了提高住户的生活质量和舒适度，需要设计一个适合的综合布线系统。

这个综合布线系统应该能够提供可靠的电力供应、灯光控制、通信网络以及安全监控等基础设施。

本文将从布线设计的角度，探讨如何实现一个完善的电梯宿舍楼综合布线系统。

二、布线设计2.1 电力供应为了满足住户对电力的需求，电梯宿舍楼的布线系统需要提供稳定可靠的电力供应。

以下是一些建议： - 选择适当容量的电源线路，确保能够满足电力需求并避免过载； - 设置足够的配电箱，以便将电力分配到各个楼层和房间； - 采用合适的保护装置，如漏电保护器、空气开关等，提高电路的安全性； - 在布线过程中，避免电源线与其他低电压信号线混合，以减少干扰。

2.2 灯光控制良好的灯光控制系统可以帮助住户创造一个舒适的居住环境。

以下是一些建议： - 使用可调光的灯具，让住户能够根据自己的需要调整室内照明亮度； - 采用分区控制方式，将楼层、房间等进行划分，实现独立的灯光控制； - 灯光控制系统可以与其他设备集成，如安防系统、自动化系统等，提高便利性和安全性。

2.3 通信网络一个高效的通信网络是电梯宿舍楼的重要保障。

以下是一些建议： - 在每个楼层设置网络交换机，将楼层内的网络连接到总线网络； - 为每个房间提供网络接入口，方便住户接入互联网； - 采用高速的光纤布线，提供稳定的网络传输效果；- 设置合适的网络安全策略，保护住户的个人信息和网络安全。

2.4 安全监控安全监控系统对于电梯宿舍楼来说是至关重要的。

以下是一些建议： - 在每层楼的公共区域设置监控摄像头，保障住户的安全； - 与入侵报警系统、门禁系统等集成，提高安全性； - 设置监控录像设备，对关键区域进行记录，方便后续调查和追溯。

三、布线设计流程3.1 需求定义在设计电梯宿舍楼的布线系统之前，需要首先明确需求和目标。

与业主、住户、设计团队等相关方进行充分的沟通，了解他们的需求和期望。

1. 引言本文档旨在为一座宿舍楼的综合布线设计提供一个详细的方案。

宿舍楼综合布线设计涵盖了网络、电力、电视信号和电话线路等方面的布置，旨在满足宿舍楼居民的各种需求。

2. 布线设计概述宿舍楼的综合布线设计需满足以下要求：•网络布线：提供高速且稳定的互联网连接，覆盖每个宿舍房间以及公共区域。

•电力布线：确保每个宿舍房间和公共区域都有足够的电源插座，以满足居民的用电需求。

•电视信号布线：将有线电视信号传输到每个宿舍房间，以供居民观看。

•电话线路布线：为每个宿舍房间提供电话接入点，方便居民通信。

3. 综合布线设计方案3.1 网络布线网络布线是宿舍楼综合布线中最重要的部分之一。

我们建议采用乙类或更高等级的双绞线作为网络布线的主要材料，以提供高速且稳定的网络连接。

在每个宿舍房间，我们将安装一个网络墙插，以供居民连接个人电脑或其他网络设备。

此外，公共区域如走廊、休息室等也将安装多个网络墙插，以方便居民在不同区域的网络访问。

3.2 电力布线电力布线是宿舍楼综合布线的另一个关键部分。

我们将确保每个宿舍房间都有足够的电源插座，以满足居民的日常用电需求。

每个宿舍房间至少安装两个双孔插座，并根据需求增加插座数量。

公共区域如走廊、休息室等也将安装一定数量的电源插座，以方便居民在这些区域使用电器设备。

3.3 电视信号布线为了提供电视节目的观看体验，我们将在每个宿舍房间安装电视信号插座。

这些插座将与有线电视信号线连接，以接收电视节目的信号。

为了方便维护和管理，我们将在管道内铺设电视信号线，以使信号线不易受到外部干扰。

3.4 电话线路布线为了方便居民通信，我们将在每个宿舍房间安装电话接入点。

这些接入点将与电话线路连接，以提供电话通信的功能。

电话线路将通过管道铺设，以使其不受外界干扰的影响。

4. 设备安装和维护为了确保综合布线的质量和稳定性，我们建议在设计方案的基础上进行设备安装和维护工作。

安装过程中，需要严格按照设计方案进行布线，确保每个宿舍房间和公共区域都能正常使用相应的设备。

宿舍楼综合布线设计方案宿舍楼综合布线设计方案描述：一、方案背景：随着科技的发展，人们对于宿舍楼的需求也越来越高，因此综合布线的设计成为了宿舍楼建设中不可忽视的一环。

本方案针对现代化宿舍楼综合布线的需求，提出了一种合理、高效、安全的布线设计方案。

二、方案内容：1. 布线类型：采用层级式布线设计，将主干线与分支线合理划分，确保电力、通信、网络等设备正常运行。

2. 布线走向：根据宿舍楼的结构特点，将布线路径确定在楼道、走廊等位置，以便于管理和维护。

3. 安全防护：在布线过程中加入安全防护措施，如使用防火材料进行保护，设置防火墙等，确保宿舍楼整体的安全性。

4. 电力综合布线：根据宿舍楼的用电需求，合理设定电力线路，将电力主干线与分支线分开布置，并设置过载保护装置。

5. 通信综合布线：在宿舍楼内设置通信设备，如电话线路、宽带接入等，确保与外界的通信畅通无阻。

6. 网络综合布线：根据宿舍楼内部信号需求，设计合理的网络布线方案，将网络主干线与分支线合理布置，以提供稳定的网络连接。

7. 视频监控综合布线：在宿舍楼内设置视频监控设备，并将监控信号线路与监控中心进行连接，以确保宿舍楼的安全和秩序。

三、方案优势：1. 合理布线：根据宿舍楼的特点和需求，采用层级式布线设计，将各项设备的线路进行合理分布，避免混乱和交叉干扰。

2. 安全性高：在整个布线过程中，充分考虑宿舍楼的安全需求，采取相应的防护措施，减少事故隐患。

3. 灵活性强：根据宿舍楼的实际情况，可以根据需要对布线进行调整和扩展，提供更好的适应性和发展空间。

四、方案实施：1. 调研和规划：在开始布线之前，对宿舍楼的需求和现状进行调研，制定详细的布线规划方案。

2. 材料采购：根据布线规划方案，采购各种所需的线缆、接头、配件等材料。

3. 施工过程：分段进行布线，确保每一部分的质量和安全，避免出现线路交叉或混乱的情况。

4. 系统测试：完成布线后，对各项设备进行测试和验收，确保其正常运行。

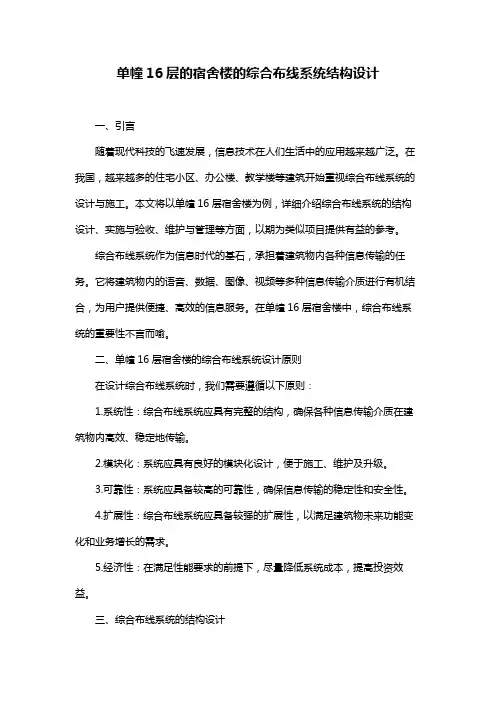

单幢16层的宿舍楼的综合布线系统结构设计一、引言随着现代科技的飞速发展，信息技术在人们生活中的应用越来越广泛。

在我国，越来越多的住宅小区、办公楼、教学楼等建筑开始重视综合布线系统的设计与施工。

本文将以单幢16层宿舍楼为例，详细介绍综合布线系统的结构设计、实施与验收、维护与管理等方面，以期为类似项目提供有益的参考。

综合布线系统作为信息时代的基石，承担着建筑物内各种信息传输的任务。

它将建筑物内的语音、数据、图像、视频等多种信息传输介质进行有机结合，为用户提供便捷、高效的信息服务。

在单幢16层宿舍楼中，综合布线系统的重要性不言而喻。

二、单幢16层宿舍楼的综合布线系统设计原则在设计综合布线系统时，我们需要遵循以下原则：1.系统性：综合布线系统应具有完整的结构，确保各种信息传输介质在建筑物内高效、稳定地传输。

2.模块化：系统应具有良好的模块化设计，便于施工、维护及升级。

3.可靠性：系统应具备较高的可靠性，确保信息传输的稳定性和安全性。

4.扩展性：综合布线系统应具备较强的扩展性，以满足建筑物未来功能变化和业务增长的需求。

5.经济性：在满足性能要求的前提下，尽量降低系统成本，提高投资效益。

三、综合布线系统的结构设计1.垂直干线子系统设计：垂直干线子系统主要负责将建筑物内各楼层的信息点与设备间的配线设备连接起来。

在设计时，应选择合适的垂直干线材料，如双绞线、光纤等，并确保其传输性能满足要求。

2.水平干线子系统设计：水平干线子系统负责连接楼层配线架与信息点设备。

设计时应考虑布线距离、传输速率、信号衰减等因素，选择合适的线缆类型和规格。

3.设备子系统设计：设备子系统包括楼层配线架、交换机、路由器等设备。

设计时应根据设备数量、类型及性能要求选择合适的设备，确保设备布局合理、易于维护。

4.管理子系统设计：管理子系统主要负责对建筑物内综合布线系统的运行状态进行监控和管理。

设计时应考虑管理中心的选址、设备配置、系统监控功能等因素。

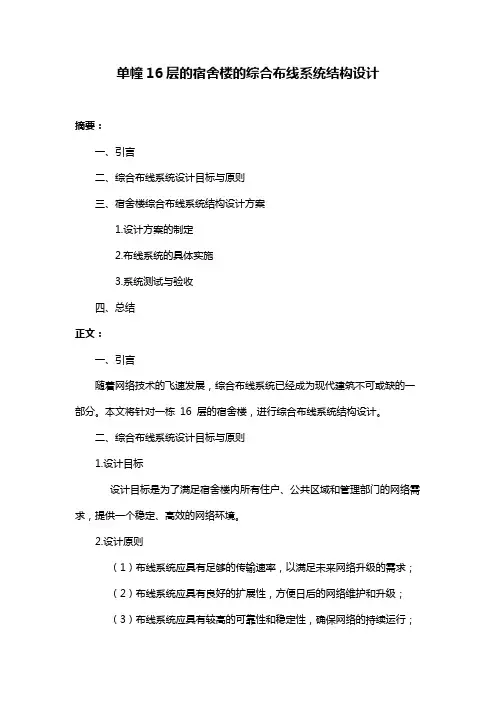

单幢16层的宿舍楼的综合布线系统结构设计摘要：一、引言二、综合布线系统设计目标与原则三、宿舍楼综合布线系统结构设计方案1.设计方案的制定2.布线系统的具体实施3.系统测试与验收四、总结正文：一、引言随着网络技术的飞速发展，综合布线系统已经成为现代建筑不可或缺的一部分。

本文将针对一栋16 层的宿舍楼，进行综合布线系统结构设计。

二、综合布线系统设计目标与原则1.设计目标设计目标是为了满足宿舍楼内所有住户、公共区域和管理部门的网络需求，提供一个稳定、高效的网络环境。

2.设计原则（1）布线系统应具有足够的传输速率，以满足未来网络升级的需求；（2）布线系统应具有良好的扩展性，方便日后的网络维护和升级；（3）布线系统应具有较高的可靠性和稳定性，确保网络的持续运行；（4）布线系统应符合国家和行业的相关标准和规定。

三、宿舍楼综合布线系统结构设计方案1.设计方案的制定在制定设计方案时，首先要对宿舍楼的网络需求进行详细分析，包括住户数量、网络设备需求、各楼层的功能区域等。

根据需求分析，确定布线系统的类型、布线方式以及所需的传输速率。

2.布线系统的具体实施布线系统的实施主要包括以下几个方面：（1）线缆选择：根据需求选择合适的线缆类型，如五类线、超五类线等；（2）布线方式：采用水平布线和垂直布线相结合的方式，确保网络信号的传输质量和稳定性；（3）线缆敷设：在敷设线缆时，要注意保持线缆的固定和整齐，避免线缆受损；（4）接线盒和配线架：选择合适的接线盒和配线架，以满足网络设备的需求。

3.系统测试与验收在布线系统施工完成后，要进行系统测试和验收，确保布线系统的性能指标符合设计要求。

测试内容包括传输速率、信号衰减、信噪比等。

四、总结通过以上步骤，我们可以完成一栋16 层宿舍楼的综合布线系统结构设计。

单幢16层的宿舍楼的综合布线系统结构设计【原创版】目录1.概述2.设计原则3.综合布线系统的构成4.设计方案5.系统优点及不足正文1.概述本文主要介绍了单幢 16 层宿舍楼的综合布线系统结构设计。

在现代社会，网络已经深入人心，人们对于网络的需求也越来越高。

因此，在设计宿舍楼时，综合布线系统的设计显得尤为重要。

本文旨在通过介绍宿舍楼的综合布线系统结构设计，提供一个实用的参考。

2.设计原则在设计综合布线系统时，我们遵循以下原则：（1）实用性：保证每个宿舍都能接入网络，满足学生的基本需求。

（2）经济性：在保证性能的前提下，尽量选择性价比高的设备和材料，降低成本。

（3）可扩展性：考虑到未来网络需求的增长，预留一定的扩展空间。

（4）安全性：确保网络稳定运行，防止外部攻击，保护用户隐私。

3.综合布线系统的构成综合布线系统主要包括以下几个部分：（1）传输介质：选择合适的光纤或双绞线作为传输介质。

（2）网络设备：包括交换机、路由器等设备，用于处理和转发网络数据。

（3）线缆管理系统：合理布局线缆，确保线缆整洁、安全，便于维护。

（4）配线架：对各种线缆进行汇集、分配和连接。

4.设计方案针对 16 层宿舍楼的特点，我们提出以下设计方案：（1）在每层楼设立一个配线架，将该楼层的所有线缆汇集到配线架上。

（2）每层楼设立一个交换机，将配线架上的线缆连接到交换机上。

（3）在楼内设立一个中心交换机，将各楼层交换机连接到中心交换机上。

（4）通过路由器将中心交换机接入互联网，实现楼内网络与外部网络的连接。

5.系统优点及不足综合布线系统的优点：（1）实用性强，满足学生的基本需求。

（2）经济性高，降低了成本。

（3）可扩展性强，方便未来的网络升级和扩展。

（4）安全性高，保证了网络的稳定运行和用户隐私。

系统的不足：（1）布线量大，对线缆的管理要求较高。

（2）设备数量多，需要定期进行维护和更新。

学生宿舍楼综合布线设计方案一、需求分析Interne迅速发展，全球正在通过计算机网络进行各种通信、办公的应用己经开始普及，使用的技术也日臻成熟，它们不但能够传送传统的文本、图形等数字信息，也能传送包括视频、音频在内的多媒体综合信息，传统的办公模式正逐步向无纸化方向发展。

把一些传统的业务移植到网络上来做己是人心所向，大势所趋。

常州工程职业技术学院宿舍楼的综合布线系统也应此而尤为重要，要满足学生们在宿舍连接互联网的需求，创造良好的网络环境。

二、工程概况常州工程职业技术学院现集中住宿在一个学生宿舍区，宿舍区由8座宿舍楼组成，每幢有六层楼。

随若数字化校园建设的发展，校园网络己覆盖到学生社区。

宿舍区己建好了网络、语音、校园广播等综合布线系统，并己开通应用系统。

本方案以2号楼为例，每层有27间房，每间房住4人。

按规定，每间房一个数据点，一个语音点。

设置两个电信间（TC），位于2层和5层，各自管理1层到3层、4层到6层的所有信息点，分别为TC-22、TC-25.三、布线系统设计、原则、验收遵循的规范和标准1.GB/T50311-27《建筑与建筑群综合布线系统工程设计规范》2.GB/T50311-27《建筑与建筑群综合布线系统工程施工及验收规范》3.GB/T50311-27《智能建筑设计标准》4.（YD/T926.1-21）《大楼综合布线系统总规范》5.中华人民共和国通信行业标准《本地电话网用户线线路工程设计规范》（YDJ56-23）6.邮电部技术规定《中国公众多媒体通信网持术体制》四、综合布线系统结构设计根据用户需求和学生宿舍2号楼规模的实际情况。

满足各信息点到设备间的距离在非屏蔽双绞线的90m有效传输距离内。

方便管理，减少宿舍房间的占用，综合布线系统不专设楼层配线间，采用BD/FD合二为一的方式，即楼层配线间和设备间合二为一，水平布线和垂直布线合为一条链路。

所以，宿舍楼综合布线系统合并成以下3个子系统；工作区子系统水平垂直子系统设备间管理子系统五、综合布线子系统设计1.水平子系统1）管线设计因为本工程的对象是新建建筑物，没有任何管线，所以综合布线系统还包括管线系统的设计与施工。

6层宿舍楼22间房间综合布线设计方案
根据你的描述，我可以给出一个一般的综合布线设计方案。

首先，为了保障网络连接和电力供应的稳定性，建议采用星形拓扑结构，即每个房间的网线和电源线都从一个中心节点（通信室或机房）出发。

以下是具体的设计步骤：
1. 确定通信室或机房的位置：选取一个靠近楼层中心位置的房间作为通信室或机房，该房间将作为综合布线的中心，承担网络和电力的分发与管理。

2. 综合布线设备：安装交换机、路由器、电源设备等必要的网络和电力设备，确保每个房间都能获得稳定的网络和电力供应。

3. 网线布线：在每个房间内，从墙壁或地板下引出网线，将其连接到墙面或地面上的网络插座。

然后将这些网线从每个房间穿过楼道，引到通信室或机房。

4. 电源线布线：同样，在每个房间内，从墙壁或地板下引出电源线，将其连接到墙面或地面上的插座。

然后将这些电源线从每个房间穿过楼道，引到通信室或机房。

5. 标识和分类：在每个房间的墙面或地面上标明相应的网线和电源线插座，以方便使用者识别和接入。

总之，这是一个一般的综合布线设计方案，根据实际需求和预算限制，还可以进行进一步的完善和定制化。

记得请专业人员进行具体安装和调试，确保布线质量和安全性。

综合布线课程设计--宿舍楼网络综合布线宿舍楼网络综合布线是一种应用广泛的高级网络布线技术，它把复杂的网络布线设计集成到了一个室内网络中，并有效地实现室内网络的高速访问。

宿舍楼网络综合布线是以家庭为最小单元和室内网络交换机，基于混合和室内数据网络的理念，将传统的新型室内数据网络、有线电视网络、电话网络和室内楼层网络集成到一套室内网络中。

实施宿舍楼网络综合布线设计的具体步骤1、确定入口：首先从宿舍楼的外部网络入口处，包括三线四线入口夹在一起，还有军品，它们能够接入宿舍楼的数据网络，电话网络和有线电视网络。

2、建立有线布线框架：根据宿舍楼的布局，通过布线架配置传统的有线电路，并将来自不同楼层的网线安装在框架上，形成由湿、空调和抗干扰楼层网络组成的室内网络系统。

3、搭建设备：按要求安装路由器、室内分布式网络交换机、网络适配器和有线电视接口，保证宿舍楼网络终端设备能够正常工作。

4、安装室内数据网络：根据网络布线框架，安装光纤、以太网线和同轴电缆等室内数据网络，保证数据传输的正常。

5、安装有线电视：把有线电视网络接入室内布线框架，使用有线的方式，把有线电视网络接入室内网络系统，从而实现有线电视的视频传输功能。

7、测试调试：最后，在安装完成后，进行宿舍楼网络综合布线系统的测试和调试工作，检查每一台设备是否都能正常工作，从而保证最后的实施效果。

宿舍楼网络综合布线设计能够有效实现室内网络的高效传输，避免网络因为拥挤、噪音而出现问题。

同时室内网络的布线可以满足不同楼层网络的需求，提供良好的用户体验。

宿舍楼网络综合布线设计不仅可以提升网络访问速率，而且可以优化网络结构，实现网络的高效率运行。

学员宿舍楼综合布线设计方案学员宿舍楼综合布线设计方案需求分析学员宿舍楼的综合布线系统因社会发展而尤为重要，要满足学生们在宿舍连接互联网的需求,创造良好的网络环境。

学员宿舍楼长82米宽22米，层高3米，每层48房间共六层。

1。

总体需求◇满足主干1000Mbps，水平50Mbps交换到桌面的网络传输要求；◇信息点功能可随需要灵活调整；◇兼容不同学校、不同宿舍的网络设备；2. 功能需求：本设计中的综合布线系统应当能满足下述通信需要：◇计算机网络；◇具备实现视频传输的条件；◇其他符合布线标准的信号、数据传输;◇具备每层4部公用电话机语音传输；3。

性能需求有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；◇统一使用超5类4对双绞电缆,以实现数据传输的需要；◇对于数据传输，可采用超5类双绞线,语音传输也采用超5类双绞线；◇支持目前水平50M、主干5000M的网络应用，及未来扩展的需要；信息点分布表综合布线系统统结Array构设计设计标准及规范1）GB/T50311—2007《建筑与建筑群综合布线系统工程设计规范》2）GB/T50311—2007《建筑与建筑群综合布线系统工程施工3）GB/T50311—2007《智能建筑设计标准》4）（YD/T926。

1—2001）《大楼综合布线系统总规范》5)中华人民共和国通信行业标准《本地电话网用户线线路工程设计规范》（YDJ5006-2003)6）邮电部技术规定《中国公众多媒体通信网持术体制》7）100Base—TX（基于超5类双绞线的100Mbps以太网标准)8）1000Base—TL（基于1310nm的8。

3/125um单模光纤的1000Mbps以太网标准）设计原则1）满足当前需求，适当超前，统一规划；2）选择的产品要技术领先期长、产品丰富，价格适中；具有大容量、高速率，能适应多媒体应用需求,及将来发展的应用。

3）布线系统不但要能满足现阶段的业务需求，还要满足将来业务增长和新技术发展的要求。

目录摘要---------------------------------------------------------------- 1 关键词 ------------------------------------------------------------- 1前言------------------------------------------------------------------------------------------------- 11.综合布线设计原则布 ------------------------------------------------------------------------ 12. 总体结构--------------------------------------------------------------------------------------- 13. 综合布线系统的设计------------------------------------------------------------------------ 23.1工作区子系统设计--------------------------------------------------------------------- 23.2水平子系统设计------------------------------------------------------------------------ 23.3干线子系统设计------------------------------------------------------------------------ 33.4配线间子系统设计--------------------------------------------------------------------- 33.5设备间子系统设计--------------------------------------------------------------------- 33.6管理子系统------------------------------------------------------------------------------ 43.7建筑群子系统--------------------------------------------------------------------------- 44. 采用线缆类型及各系统材料配置--------------------------------------------------------- 54.1水平子系统------------------------------------------------------------------------------ 54.1.1 管线系统 ------------------------------------------------------------------------ 54.1.2水平电缆 ------------------------------------------------------------------------- 54.2工作区子系统--------------------------------------------------------------------------- 54.3设备间------------------------------------------------------------------------------------ 64.4建筑群子系统--------------------------------------------------------------------------- 65.产品选型 ---------------------------------------------------------------------------------------- 66.施工方案说明 ---------------------------------------------------------------------------------- 76.1 工作区子系统安装 -------------------------------------------------------------------- 76.2 水平区子系统安装 -------------------------------------------------------------------- 87. 综合布线系统施工方案--------------------------------------------------------------------- 88. 宿舍楼层布线图------------------------------------------------------------------------------ 9总结----------------------------------------------------------------------------------------------- 10 参考文献----------------------------------------------------------------------------------------- 10摘要：综合布线系统是为了顺应发展需求而特别设计的一套布线系统。

宿舍楼层设计方案宿舍楼层设计方案 (1)宿舍楼层设计方案 (2)1.设计概述 (2)1.1工程概况 (2)2. 综合布线系统设计 (4)2.1 需求分析 (4)3 .系统设计 (5)4 .工作区子系统 (6)4.1工作区子系统布线路由图 (6)5.1水平线缆的计算方法： (7)5.2水平子系统布线路由图 (7)6 .管理子系统 (8)6.1管理子系统及涉及的器件 (8)6.2本系统使用器件 (8)6.3 配线间设计 (8)7. 垂直干线子系统 (9)7.2 干缆用量 (9)7.3 垂直干线子系统路由图 (10)8 .设备间子系统 (11)8.1 设备间子系统及设计的器件 (11)8.3 设备间的相关建议 (11)9 . 主要工程表 (12)10.系统拓扑结构图 (13)宿舍楼层设计方案1.设计概述1.1工程概况一栋12层的宿舍，楼宽40m，楼长50m。

宿舍在土建施工的同时进行综合布线。

所有综合布线所需的线槽和线管均在土建同时进行安装，楼宇建成后走廊上将安装吊脚式生铁线盒。

根据用户的需求，每个宿舍安装一个语音接口、四个数据通信接口，且每个信息点距离该层楼板30cm。

（按楼层高3m计）图1：1.2本设计包含数据和语音的综合布线的设计及施工。

综合布线的范围：1.2.1根据宿舍的使用情况，楼层的信息集合点到工作区采用6类双绞线。

从信息集合点到各宿舍的语音综合布线采用5类UTP。

经现场的管槽进行布放.各个楼层配线架至宿舍管理中心机房，数据采用超6类双绞线，语音采用50对大对数线缆。

其安装设备有标准的24口交换机，110配线架和机柜等。

（注：此为A栋设计；但A.B栋设计相同）本设计设置网络中心和电话中心。

均在宿舍负一层电源机房旁。

2. 综合布线系统设计2.1 需求分析根据宿舍要求，本方案采用的综合布线最终能为用户提供一个开放的，灵活的，快捷的和可拓展的线路基础，可提供数据和语音的互换通信。

并且能够通过网络中心，定时切断学生网络，有效进行学生上网时间管制。

单幢16层的宿舍楼的综合布线系统结构设计（原创版）目录1.宿舍楼综合布线系统的重要性2.16 层宿舍楼的结构设计要求3.综合布线系统的设计原则4.综合布线系统的具体设计方案5.系统测试与优化正文一、宿舍楼综合布线系统的重要性在现代社会，网络已经成为人们日常生活中不可或缺的一部分。

尤其是在学校，宿舍作为学生日常生活和学习的重要场所，其网络环境直接影响到学生的生活质量和学习效果。

因此，对于单幢 16 层的宿舍楼来说，设计一套完善的综合布线系统显得尤为重要。

二、16 层宿舍楼的结构设计要求在设计 16 层宿舍楼的综合布线系统时，需要考虑到楼层高度、楼道结构等因素。

同时，要满足学生日常上网、学习、娱乐等多方面的需求，确保网络信号稳定、速度快。

为了实现这些目标，需要对布线系统进行合理的结构设计。

三、综合布线系统的设计原则在设计宿舍楼综合布线系统时，应遵循以下原则：1.实用性：确保网络覆盖范围广泛，满足学生各种需求。

2.稳定性：保证网络信号稳定，避免频繁掉线等问题。

3.可扩展性：考虑到未来网络需求的增长，预留足够的升级空间。

4.安全性：确保网络传输安全，保护用户隐私。

5.经济性：在满足性能要求的前提下，尽量降低成本。

四、综合布线系统的具体设计方案根据以上原则，我们可以设计如下的综合布线系统：1.选择合适的网络设备，如交换机、路由器等，确保网络性能。

2.采用双绞线作为主要的传输介质，以实现较高的传输速率和稳定性。

3.在楼道设立楼层交换机，将各层宿舍的网络线路汇集到楼层交换机上，再通过主干线连接到主交换机。

4.在宿舍内设置网络插座，方便学生接入网络。

5.对于部分特殊需求，如宿舍间网络互连等，可采用光纤作为传输介质。

五、系统测试与优化在综合布线系统安装完成后，需要进行系统测试，确保网络性能满足要求。

测试内容包括：网络速度、稳定性、安全性等。

根据测试结果，对系统进行相应的优化调整，以提高网络质量和使用体验。

宿舍楼综合布线设计方案一、设计原则在设计宿舍楼综合布线方案时，需遵循以下原则：1.安全性原则：布线需符合相关安全规范，确保居民和设备的安全。

2.可用性原则：布线需满足宿舍楼居民对各种电力、网络和通信设备的需求。

3.可靠性原则：布线设计需保证网络和电力设备的正常运行，避免电力故障和网络中断。

4.可维护性原则：布线设计需考虑维护和管理方便性，便于设备的检修和更新。

5.可扩展性原则：布线设计应具备良好的可扩展性，以适应未来的设备增加和需求变化。

二、电力布线设计1.用电负荷分析：根据宿舍楼的使用情况和用电设备的种类、功率，进行用电负荷分析，确定每个宿舍的用电需求。

2.照明布线：在每个宿舍楼的公共区域和走廊上设置照明灯具，并布置照明电缆和开关，以确保宿舍楼的良好照明效果。

3.插座布线：根据宿舍楼的用电需求，在每个宿舍内设置足够的插座，布置插座电缆和开关，方便居民使用各类电器设备。

4.安全电路设计：在宿舍楼内设置安全电路，供应应急照明、消防设备等特殊电力设备。

5.配电箱设计：根据宿舍楼的用电需求，合理设置配电箱，确保电力的合理分配和供应。

三、网络布线设计1.网络需求分析：根据宿舍楼居民的网络使用需求，确定宿舍楼的网络带宽和覆盖范围。

2.光缆布线：在楼道和宿舍间布置光缆，连接每个宿舍的光网络接口，确保宿舍楼的网络连接。

3.网络接口设计：根据每个宿舍的网络需求，设置宿舍的网络接口，方便居民接入网络设备。

4.无线网络覆盖：在每层楼设置无线路由器或扩展器，确保每个宿舍都能获得良好的无线网络信号覆盖。

四、通信布线设计2.有线电视布线：在每个宿舍内布置有线电视插座，并将有线电视线路与总线分配器连接，以提供可靠的有线电视信号。

3.物联网设备布线：可根据实际需求，在宿舍楼内设置物联网设备的通信支持，包括智能门锁、视频监控等设备。

五、其他配套设施1.安全配套设施：在宿舍楼内设置消防报警器、烟雾探测器等安全设施，并与中央监控系统连接，确保宿舍楼的安全。
