2019年河南对口升学机电专业基础课真题

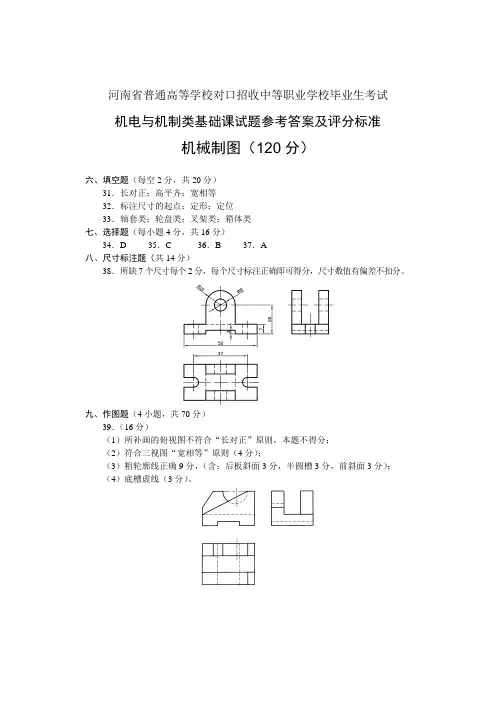

河南省普通高等学校对口招收中等职业学校毕业生考试
机电与机制类基础课试题参考答案及评分标准
机械制图（120分）
六、填空题（每空2分，共20分）
31．长对正；高平齐；宽相等
32．标注尺寸的起点；定形；定位
33．轴套类；轮盘类；叉架类；箱体类
七、选择题（每小题4分，共16分）
34．D 35．C 36．B 37．A
八、尺寸标注题（共14分）
38．所缺7个尺寸每个2分，每个尺寸标注正确即可得分，尺寸数值有偏差不扣分。

九、作图题（4小题，共70分）
39．（16分）
（1）所补画的俯视图不符合“长对正”原则，本题不得分；
（2）符合三视图“宽相等”原则（4分）；
（3）粗轮廓线正确9分，（含：后板斜面3分，半圆槽3分，前斜面3分）；
（4）底槽虚线（3分）。

40．（16分）
（1）所补画视图不符合“高平齐”原则，本题不给分；
（2）正确绘出轮廓10分（含：缺口斜面正确4分，上部矩形3分，其余3分）（3）画出虚线（3分）
（4）符合“宽相等”原则（3分）
41．（2小题，共16分）
第1题（10分）：底板与圆筒水平交线（3分）、垂直交线（3分）；底板两边两段线（4分）。

第2题（6分）：水平粗实线（3分）；中间垂直粗实线（3分）。

42．（22分）
（1）一半视图正确绘出外形轮廓（4分），去除内部的虚线（3分）；
（2）另一半视图内部虚线改为粗实线（4分），去除外部剖切去的轮廓线（4分）；
（3）中间是细点划线（3分），正确绘出剖面线（4分）。

河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷机械基础（130分）一、填空题（每空2分，共24分）1．机械是 与 的总称。

2．低副分为 和 。

3．根据键在键联接中的松紧状态，键联接分为 和 。

4．按轮系运动时轴线是否都相对固定，轮系可分为 和 两大类。

5．滚动轴承一般由 、 、 和 四部分组成。

二、选择题（每小题3分，共18分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）6．内燃机的配气机构采用的是 机构。

（ ） A ．棘轮机构 B ．槽轮机构 C ．齿轮机构 D ．凸轮机构 7．车床光轴与溜板箱的键联接是 （ ） A ．普通平键联接 B ．导向平键联接 C ．滑键联接 D ．花键联接8．同一轴上的键槽，应尽量使其槽宽相同，这样做是为了 （ ） A ．减少应力集中 B ．减少刀具品种C ．使轴的结构对称D ．便于在轴上安装零件9．当工作载荷小，转速较高，旋转精度要求较高时宜选用 （ ） A ．球轴承 B ．滚子轴承 C ．滚针轴承 D ．滑动轴承 10．当被联接的两轴要求相交，有一定夹角时，应选用 （ ） A ．凸缘联轴器 B ．弹性联轴器C ．可移式刚性联轴器D ．十字头式联轴器11．齿轮轮齿渐开线的形状取决于 （ ） A ．齿轮模数 B ．基圆半径 C ．压力角 D ．加工方法三、判断题（每小题2分，共14分。

正确的，在题后括号内打“√”，错误的打“×”）12．机构能代替人们的劳动，完成有用的机械功或能量转换。

（ ） 13．螺旋传动的特点之一是传动效率低。

（ ） 14．设计凸轮的轮廓曲线形状主要是根据强度要求。

（ ） 15．安装新V 带时所用预紧力可以比安装旧V 带所用预紧力稍小。

（ ） 16．渐开线齿轮只有按照标准中心距安装才能保证传动比是常数。

（ ） 17．在实际应用中，齿轮齿数不能小于17。

（ ） 18．轮系的传动比等于首尾两轮的转速之比。

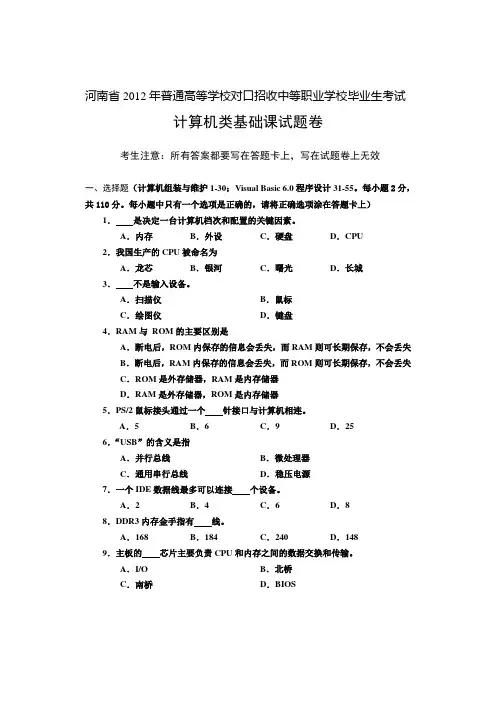

河南省2012年普通高等学校对口招收中等职业学校毕业生考试计算机类基础课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（计算机组装与维护1-30；Visual Basic 6.0程序设计31-55。

每小题2分，共110分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．是决定一台计算机档次和配置的关键因素。

A．内存B．外设C．硬盘D．CPU 2．我国生产的CPU被命名为A．龙芯B．银河C．曙光D．长城3．不是输入设备。

A．扫描仪B．鼠标C．绘图仪D．键盘4．RAM与ROM的主要区别是A．断电后，ROM内保存的信息会丢失，而RAM则可长期保存，不会丢失B．断电后，RAM内保存的信息会丢失，而ROM则可长期保存，不会丢失C．ROM是外存储器，RAM是内存储器D．RAM是外存储器，ROM是内存储器5．PS/2鼠标接头通过一个针接口与计算机相连。

A．5 B．6 C．9 D．25 6．“USB”的含义是指A．并行总线B．微处理器C．通用串行总线D．稳压电源7．一个IDE数据线最多可以连接个设备。

A．2 B．4 C．6 D．8 8．DDR3内存金手指有线。

A．168 B．184 C．240 D．148 9．主板的芯片主要负责CPU和内存之间的数据交换和传输。

A．I/O B．北桥C．南桥D．BIOS10．1KB是指A．1000个字B．1000个字节C．1024个字D．1024个字节11．计算机中的火线接口是指A．显卡接口B．IEEE1394接口C．键盘接口D．网卡接口12．外频是指的工作频率。

A．CPU B．硬盘C．光驱D．主板13．内存的时序参数RAS# to CAS# 表示A．列地址至行地址的延迟时间B．行地址控制器延迟时间C．列地址控制器预充电时间D．列动态时间14．键盘上的键称为回车键。

A．Enter B．TabC．Caps Lock D．Shift15．硬盘的容量与无关。

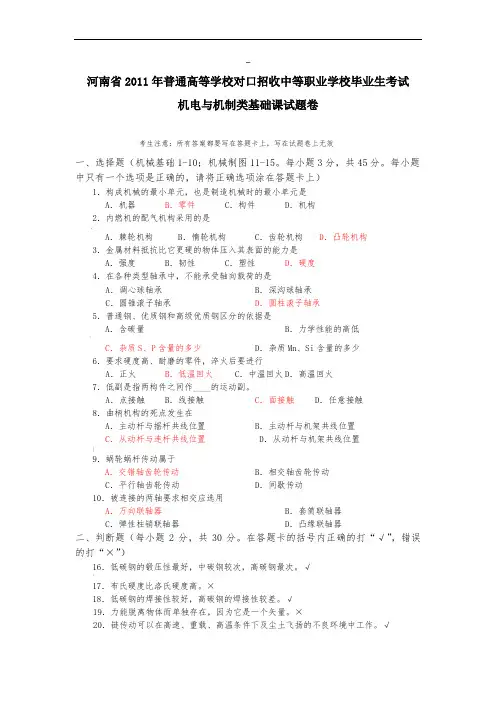

—河南省2011年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械基础1-10；机械制图11-15。

每小题3分，共45分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．构成机械的最小单元，也是制造机械时的最小单元是A．机器B．零件C．构件D．机构2．内燃机的配气机构采用的是（A．棘轮机构 B．惰轮机构C．齿轮机构D．凸轮机构3．金属材料抵抗比它更硬的物体压入其表面的能力是A．强度B．韧性C．塑性D．硬度4．在各种类型轴承中，不能承受轴向载荷的是A．调心球轴承B．深沟球轴承C．圆锥滚子轴承D．圆柱滚子轴承5．普通钢、优质钢和高级优质钢区分的依据是A．含碳量B．力学性能的高低~C．杂质S、P含量的多少D．杂质Mn、Si含量的多少6．要求硬度高、耐磨的零件，淬火后要进行A．正火B．低温回火C．中温回火D．高温回火7．低副是指两构件之间作____的运动副。

A．点接触B．线接触C．面接触D．任意接触8．曲柄机构的死点发生在A．主动杆与摇杆共线位置B．主动杆与机架共线位置C．从动杆与连杆共线位置 D．从动杆与机架共线位置]9．蜗轮蜗杆传动属于A．交错轴齿轮传动B．相交轴齿轮传动C．平行轴齿轮传动D．间歇传动10．被连接的两轴要求相交应选用A．万向联轴器B．套筒联轴器C．弹性柱销联轴器D．凸缘联轴器二、判断题（每小题2分，共30分。

在答题卡的括号内正确的打“√”，错误的打“×”）16．低碳钢的锻压性最好，中碳钢较次，高碳钢最次。

√'17．布氏硬度比洛氏硬度高。

×18．低碳钢的焊接性较好，高碳钢的焊接性较差。

√19．力能脱离物体而单独存在，因为它是一个矢量。

×20．链传动可以在高速、重载、高温条件下及尘土飞扬的不良环境中工作。

√21．与滚动轴承相比，滑动轴承负担冲击载荷的能力较差。

第 1 页河南省2019年普通高等学校对口招收中等职业学校毕业生考试电子类基础课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（电子技术基础1-30；电工基础31-55。

每小题2分，共110分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．在P 型半导体中A ．只有自由电子B ．只有空穴C ．有空穴也有电子D ．以上都不正确 2．当反向电压增大到一定数值时，二极管反向电流突然增大，这种现象称为A ．正向稳压B ．正向死区C ．反向截止D ．反向击穿 3．光电二极管当受到光照射时，电流大小将A ．不变B ．增大C ．减小D ．都有可能 4．测得NPN 三极管的三个电极的电压分别为B 1.2,0.5,3E C U V U V U V ===,该三极管处在 状态。

A ．导通B ．截止C ．放大D ．饱和5．共射极基本放大电路中的集电极电阻C R 的主要作用是A ．实现电流放大B ．提高输出电阻C ．实现电压放大D ．都不对6．在分压式偏置电路中，若更换晶体管，β由50变为100，则电路的静态工作点QA ．将上移B ．基本不变C ．将下降D ．不能确定7．放大器电压放大倍数，40-=V A ，其中负号代表A ．放大倍数小于0B ．衰减C ．同相放大D ．反相放大8．有反馈的放大器的电压放大倍数A ．一定提高B ．一定降低C ．保持不变D ．说法都不对9．有一放大电路需要稳定输出电压，提高输入电阻，则需要引入A ．电压串联负反馈B ．电流串联负反馈C ．电压并联负反馈D ．电流并联负反馈第 2 页10．要实现i u u 100-=运算，应选用A ．反相比例 运算电路B ．同相比例运算电路C ．加法运算电路D ．减法运算电路11．选用差分电路的原因是A ．减小温漂B ．提高输入电阻C ．减小失真D ．稳定放大倍数 12．在桥式整流电路中，若其中一个二极管开路，则输出A ．只有半周波形B ．全波波形C ．无波形且变压器或整流管可能烧坏D ．无法确定 13．正弦波振荡器的振荡频率取决于A ．电路的放大倍数B ．正反馈的强度C ．触发信号的频率D ．选频网络的参数14．甲乙类功放器中三极管的导通角等于A ．360°B ．180°C ．180°~360°D ．小于180° 15．要降低晶闸管整流输出负载平均电压，须A ．增大控制角B ．增大导通角C ．同时增大控制角和导通角D ．同时减小控制角和导通角 16．电路中的运算放大器不是工作于线性状态的是A ．加法器B ．电压跟随器C ．比较器D ．反相输入比例运算电路17．下列逻辑表达式化简结果错误的是A ．A A =+1B ．A AB A =+C ．A A =•1D ．A A A =• 18．二进制的减法运算法则是A ．逢二进一B ．逢十进一C ．借一作十D ．借一作二 19．能将串行输入数据变为并行输出的电路为 A ．数据分配器 B ．译码 C ．比较器 D ．编码器 20．构成计数器的基本电路是A ．与门B ．555C ．非门D ．触发器21．七段显示译码器，当译码器七个输出端状态为abcdefg=0110011时，高电平有效，输入一定为A ．0011B ．0110C ．0100D ．0101 22．组合逻辑电路的特点有A ．电路某时刻的输出只决定于该时刻的输入B ．含有记忆元件第 3 页C ．输出、输入间有反馈通路D ．电路输出与以前状态有关 23．下列逻辑函数中，属于最小项表达式形式的是A ．BCD ABC Y +=B ．C B A C B A Y +•=C ．ABCD AC Y +=D ．CD A C B A Y +•= 24．组合逻辑电路应该由 器件构成A ．触发器B ．计数器C ．门电路D ．振荡器 25．输入端存在约束条件的触发器是A ．RS 触发器B ．JK 触发器C ．T 触发器D ．D 触发器26．所谓编码是指A ．二进制代码表示量化后电平B ．用二进制表示采样电压C ．采样电压表示量化后电平D ．十进制代码表示量化后电平27．多谐振荡器属于 电路。

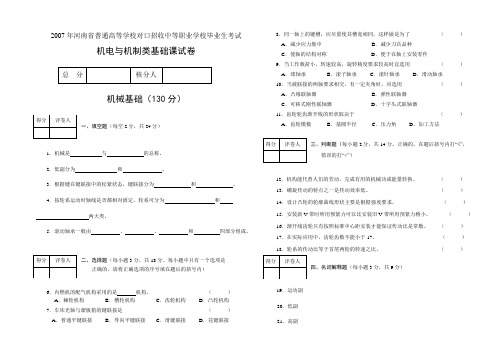

2007年河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷机械基础（130分）一、填空题（每空2分，共24分）1．机械是与的总称。

2．低副分为和。

3．根据键在键联接中的松紧状态，键联接分为和。

4．按轮系运动时轴线是否都相对固定，轮系可分为和两大类。

5．滚动轴承一般由、、和四部分组成。

二、选择题（每小题3分，共18分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）6．内燃机的配气机构采用的是机构。

（）A．棘轮机构B．槽轮机构C．齿轮机构D．凸轮机构7．车床光轴与溜板箱的键联接是（）A．普通平键联接B．导向平键联接C．滑键联接D．花键联接8．同一轴上的键槽，应尽量使其槽宽相同，这样做是为了（）A．减少应力集中B．减少刀具品种C．使轴的结构对称D．便于在轴上安装零件9．当工作载荷小，转速较高，旋转精度要求较高时宜选用（）A．球轴承B．滚子轴承C．滚针轴承D．滑动轴承10．当被联接的两轴要求相交，有一定夹角时，应选用（）A．凸缘联轴器B．弹性联轴器C．可移式刚性联轴器D．十字头式联轴器11．齿轮轮齿渐开线的形状取决于（）A．齿轮模数B．基圆半径C．压力角D．加工方法三、判断题（每小题2分，共14分。

正确的，在题后括号内打“√”，错误的打“×”）12．机构能代替人们的劳动，完成有用的机械功或能量转换。

（）13．螺旋传动的特点之一是传动效率低。

（）14．设计凸轮的轮廓曲线形状主要是根据强度要求。

（）15．安装新V带时所用预紧力可以比安装旧V带所用预紧力稍小。

（）16．渐开线齿轮只有按照标准中心距安装才能保证传动比是常数。

（）17．在实际应用中，齿轮齿数不能小于17。

（）18．轮系的传动比等于首尾两轮的转速之比。

（）四、名词解释题（每小题3分，共9分）19．运动副20．低副21．高副五、按要求完成下列各题：（3小题，共29分）22．试计算右侧机构的自由度。

（7分）23．试列举轴上零件的周向固定方式。

河南省 2015 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试题卷考生注意：所有答案都要写在答题卡上，答在试题卷上无效一、选择题（机械基础 1­10；机械制图 11­15。

每小题 3 分，共 45 分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．构成机械的最小单元，也是制造机械时的最小单元是C．构件D．零件A．机器B．机构 2．内燃机的配气机构采用的是C．齿轮机构D．凸轮机构A．棘轮机构B．惰轮机构3．蜗轮蜗杆传动属于A．交错轴齿轮传动B．相交轴齿轮传动D．间歇传动C．平行轴齿轮传动4．35 号钢的平均含碳量为A．0.0035% B．0.035% C．0.35% D．3.5% 5．下列螺栓连接防松类型中，用于不可拆卸的场合。

A．圆螺母与止动垫圈B．冲点C．双螺母D．弹簧垫圈6．深沟球轴承宽度系列为 1、直径系列为 2、内径为35mm，其代号是A．6007 B．6307 C．61207 D．612357．下列不属于金属材料工艺性能指标的是A．热膨胀性B．锻造性C．铸造性D．焊接性8．国标规定，一般标准渐开线直齿圆柱齿轮的压力角为A．15° B．20° C．22.5° D．25°精品文档9．钢的回火温度是A．低于 727℃B．高于 727℃C．727～768℃D．高于 768℃10．中心距较大，且能够保持平均传动比准确的是A．齿轮传动B．螺旋传动C．链传动D．蜗杆传动11．下列有关机械制图的说法中正确的是A．图样中的某一尺寸可以既是定形尺寸又是定位尺寸B．尺寸线可以用轮廓线、轴线或对称中心线代替C．视图、剖视图、断面图等零件图的各种表达方法对装配图是不适用的D．既垂直于正面又垂直于侧面的平面是铅垂面12．如图 1 所示，根据主视图、俯视图，选择正确的左视图图 1A．（a）B．（b）C．（c）D．（d）13．如图 2 所示，选择正确的移出断面图精品文档图 2A．（a）B．（b）C．（c）D．（d）14．如图 3 所示，选择正确的全剖侧视图图 3A．（a）B．（b）C．（c）D．（d）15．如图 4 所示，选择正确的内螺纹的画法图 4A．（a）B．（b）C．（c）D．（d）机械基础（100 分）二、判断题（每小题 2 分，共 30 分。

电子类专业课试卷一、选择题：（电冰箱、空调器原理与维修1-20；电视机原理与维修21-40。

每小题2分，共80分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1.热泵型空调器制热时向室内送出冷风，其故障原因为()A．单向阀损坏B．干燥过瓣损坏C．四通换向阀损坏D．气液分离器损坏2.制冷剂在冷凝器出口处的状态和压力分别是()A．液态、低压B．气态、高压C．液态、高压D．气态、低压3.下列选项中对冷冻油要求不正确的是()A．黏度适当B．浊点高于蒸发温度C．凝固点足够低D．闪点足够高4.家用空调器压缩机的电动机为()A．单相电容启动式异步电动机B．单相电容运转式异步电动机C．单相电阻启动式异步电动机D．单相罩极式异步电动机5.回气管中制冷剂温度升高的热量除了来自外界环境还来自()A．蒸发器B．毛细管C．压缩机D．冷凝器6.全自动无霜电冰箱常见的除霜控制方式为()A．按开门累积时间B．按开门次数C．每日定时D．按压缩机累积工作时间7._______不属于电冰箱中化学除臭法。

()A．中和反应除臭B．缩合反应除臭C．氧化还原除臭D．分子筛除臭8.三通截止阀在制冷循环时，所处的位置是()A．前位B．中位C．后位9.直冷式电冰箱和间冷式电冰箱的降温原理分别为()A．冷热空气自然对流，冷热空气强制循环B．冷热空气强制循环，冷热空气自然对流C．翅片盘管式蒸发器，复合板式蒸发器D．复合板式蒸发器，翅片盘管式蒸发器10.若电冰箱工作半小时后蒸发器表面部分结霜，则故障原因可能是()A．冰堵B．制冷剂过多C．制冷剂不足D．压缩机内的高压S管断裂电子类专业课试卷（一）第1 页（共8 页）11.电冰箱压缩机运转正常但完全不制冷的故障原因错误的是()A．制冷剂泄漏B．制冷系统堵塞C．压缩机故障D．温控器感温包漏气12.家用电冰箱、空调器制冷循环系统高、低压力区域的分界线是()A．毛细管、压缩机B．蒸发器、冷凝器C．压缩机、冷凝器D．冷凝器、毛细管13.家用电冰箱的运行电流大小一般约为()A．1 B．5C．3 D．714.判断空调的工作电流大小一般采用_______测量。

河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试卷机械设备控制技术（100分）一、选择题（每小题2分，共30分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）1．转换开关可用于功率小于 kW 的电动机的正反转和星—三角形降压启动 线路中。

（ ）A ．5.5B ．7.5C ．5D ．10 2．刀开关用于电动机直接启动场合时，刀开关的额定电流至少为电动机额定电流的 倍。

（ ） A ．4B ．5C ．3D ．7 3．下列哪个是接触器功能（ ） A ．过流 B ．欠压 C ．过压 D ．热保护 4．热继电器使用时热元件应与电动机的定子绕组 连接。

（ ）A ．串联B ．并联C ．部分串联部分并联D ．断开5．广泛应用于大飞轮惯量及频繁制动的电动机制动控制的是（ ）A ．牵引电磁铁B ．制动电磁铁C ．起重电磁铁D ．电磁离合器 6．接触器联锁的正反转线路中，其联锁触头应是对方接触器的（ ） A ．常开主触头B ．常闭主触头C ．常开辅助触头D ．常闭辅助触头 7．自耦变压器降压启动主要适用于正常运行时定子绕组接成 的三相鼠笼式电动机。

（ ）A ．三角形B ．星形C ．双星形D ．三角形或星形8．属于电气制动是（）A．电磁抱闸制动B．电磁离合器制动C．反接制动D．摩擦制动9．CM6132车床的主轴停机时，SA1扳到中间位置，此时状态（）A．SA1-1接通；SA1-2，SA1-3断开B．SA1-1断开；SA1-2，SA1-3接通C．SA1-1，SA1-2接通；SA1-3断开D．SA1-1，SA1-2断开；SA1-3接通10．对于工作环境恶劣、启动频繁的电动机，热继电器的整定电流为电动机额定电流的倍。

（）A．1.15~1.2 B．0.6~0.8C．1.15~1.5 D．1.2~1.511．可编程控制器语句表里面的移位指令为（）A．PLS B．DIV C．SFT D．ORG 12．低压电器工作的交流频率为（）A．50Hz或60Hz B．40Hz或60Hz C．50Hz或70Hz D．60Hz或70Hz 13．属于主令电器的是（）A．刀开关B．电磁离合器C．电磁铁D．行程开关14．通常在主电路和控制电路都出现的同一低压电器有（）A．时间继电器B．热继电器C．按钮开关D．行程开关15．为避免正、反转接触器同时动作，线路采取了（）A．自锁控制B．联锁控制D．并联控制二、判断题（每小题2分，共30分。

河南省 2015 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，答在试题卷上无效一、选择题（机械设备控制技术 1-20；极限配合与技术测量 21-40。

每小题 2 分，共80 分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．主令电器中按钮开关的文字符号是A．SB B．SA C．SQ D．QS 2．不属于熔断器的技术参数。

A．额定电压B．熔体额定电流C．极限分断电流D．吸持功率3．常用低压控制电器不包括A．接触器B．继电器C．主令电器D．自动开关4．通电延时时间继电器，它的延时触点动作情况是A．吸引线圈通电时触点瞬时动作，线圈断电时触点延时动作B．吸引线圈通电时触点不动作，线圈断电时触点延时动作 C．吸引线圈通电时触点延时动作，线圈断电时触点不动作D．吸引线圈通电时触点延时动作，线圈断电时触点瞬时动作5．交流接触器中往往较脆，拆卸时应注意不要碰碎。

A．电磁机构B．灭弧罩C．绝缘电阻D．触点系统6．不能用作短路保护。

A．断路器B．熔断器C．热继电器D．自动开关7．电磁式电压继电器线圈应与负载，反应负载的值。

A．串联电压B．串联电流C．并联电压D．并联电流8．动合触点、动断触点是多地控制的原则。

A．并联并联B．串联并联C．并联串联D．串联串联精品文档9．CPM1A 中，用于驱动继电器线圈的指令是A．LD B．OR C．OUT D．AND10．CPM1A 中，若延时 3s，则 TIM 的设定值为A．300 B．30 C．3 D．0.3 11．位移寄存器的编程必须按的顺序进行。

A．数据输入、脉冲输入、复位输入、SFT B．数据输入、复位输入、脉冲输入、SFT C．复位输入、数据输入、脉冲输入、SFTD．脉冲输入、SFT、复位输入、数据输入12．CPM1A-10 的输入通道中，实际能作为输入继电器的有A．10 个B．6 个C．4 个D．0 个13．PLC 的工作方式是A．等待的方式B．并行的方式C．循环扫描的方式D．中断的方式14．液体在管路中流动，假设该液体不可压缩，并忽略管路的压力损失，管路中截面 1 的面积为 A1，截面 2 的面积为 A2，且 A1>A2，液体通过这两个截面的平均流速分别为 v1 和 v2（A1,A2,v1,v2 均大于零），则v1 和 v2 之间的关系为A．v1＞v2 B．v1＜v2 C．v1＝v2 D．v1≤v2转化为液体的液压能，再由液体的液压能转15．液压传动的工作原理是先将化为做功。

河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题参考答案及评分标准机械设备控制技术（100分）一、填空题（每空2分，共22分）1．低压配电（或配电）；低压控制（或控制）；2．运动部件；3．自锁；4．并；串；5．主；控制；6．AND；AND－NOT；7．外围设备二、选择题（每小题2分，共14分）8．C 9．A 10．D 11．C 12．D13．B 14．A三、判断题（每小题2分，共20分）15．×16．×17．√18．×19．√20．×21．√22．√23．×24．√四、简答题（每小题6分，共24分）25．（1）不会动作。

（2分）（2）由于热元件的热惯性，当流过热继电器的电流超过整定电流时，必须经过一定时间，热继电器才动作。

（2分）（3）热继电器在电路中不能做短路保护，通常用作过载保护。

（2分）说明：其中第（2）点意思相同就可给分；第（3）点只答出过载保护也可给分。

（1）、（2）、（3）点顺序可以改变。

26．（1）Y-Δ降压起动就是：额定运行为三角形接法的三相异步电动机，为减小起动电流，起动时将定子绕组做星形连接，待转速升高到接近额定转速时，改为三角形连接，直到稳定运行。

（2分）（2）采用Y-Δ降压起动时，起动电压为三角形连接起动电压的1/3。

（2分）（3）起动电流为三角形连接起动电流的1/3。

（2分）说明：意思相近，请酌情给分，（1）、（2）、（3）点顺序可以改变。

27．（1）找出故障点并修复后，应进一步找出故障产生的原因，防止故障重复出现；（1分）（2）在进行修复过程中，各种电器及电路应及时复原，使修复工作规范化；（2分）（3）通电运行时，应注意观察机床各部件的工作状态，一旦出现问题应立即切断电源；（2分）（4）每次排除故障后，应及时总结经验，并做好维修纪录，以便于今后维修。

（1分）说明：意思相近，请酌情给分，顺序可以改变。

电子类专业课试卷一、选择题：（电冰箱、空调器原理与维修1-20；电视机原理与维修21-40。

每小题2分，共80分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1.分体壁挂式空调器室内侧风扇主要为()A．轴流式B．贯流式C．离心式D．混流式2.下列选项中不属于蒸发器类型之一的为()A．管板式B．翅片盘管式 C．钢丝式D．复合铝板吹胀式3.lg某物质温度升高l℃时所吸收的热量是()A．显热B．潜热C．比热D．无正确4.温度计显示的温度是20℃。

其绝对温度是()A．257K B．293K C．253K D．207K5.1Kg的物质在某一状态时，所含的热量称为该物质的()A．熵B．位能C．焓D．动能6.电冰箱按冷却方式不同分类，错误的一项是()A．吸收式B．间冷式C．直冷式D．直冷、风冷混合式7.制冷压缩机中冷冻油加入量太多，多会出现的故障为()A．油堵B．液击C．制冷效果差D．噪声大8.气态制冷剂吸入压缩机前过热，液态制冷剂进入节流装置前过冷需安装()A．集油器B．油分离器C．回热器D．贮液器9.我国电冰箱的生产是从哪一年开始的? ()A．1910年B．1930年C．1954年D．1956年10.毛细管插入干燥过滤器中的深度为()A．10mm B．15mm C．5mm D．20mm11.家用空调器压缩机出现开停机频繁可能的故障原因是()A．压缩机绕组断路B．制冷剂过多C．制冷剂过少D．室内热负荷过大12.一般情况下，空调器新风系统每小时换气次数为()A．3～4次B．5～6次C．1～2次D．4～5次13.下列不属于电磁阀的是()A．电磁四通换向阀B．双向电磁阀C．单向阀D．专用旁通电磁阀14.节流后进入蒸发器的制冷剂是()A．过冷液体B．饱和液体C．湿蒸气D．干蒸气15.一台热泵型空调制热量正常，而制冷量不足，故障原因是()A．四通阀损坏B．单向阀损坏C．压缩机损坏D．制冷剂泄漏。

16.一帧画面共回扫的行数是()A．200 B．150 C．100 D．5017.空调器压缩机上所用电动机为()A．步进电动机B．微型同步电动机电子类专业课试卷（四）第1 页（共4 页）C．电容运转式电动机D．电阻分相电动机18.空调器制冷系统检漏时充入氮气的压力为()A．0.4～0.8Mpa B．1.0～1.2Mpa C．133Pa D．0.05MPa19.单位体积空气中所含水蒸气的质量，称为()A．相对湿度B．绝对湿度C．含湿量D．露点20.目前，全自动无霜冰箱最常用的除霜方式为()A．按冰箱关门次数除霜B．按冰箱开门次数除霜C．每日定时除霜D．按压缩机运行的累积时间除霜21.对大气臭氧层没有破坏作用的制冷剂是()A．R12 B．R22 C．R717 D．R50222.场输出电路的主要作用是()A．为水平偏转线圈提供扫描电流B．为垂直偏转线圈提供扫描电流C．为垂直偏转线圈提供扫描电压D．为水平偏转线圈提供扫描电压23._______不会引起水平一条亮线故障。

河南省2016年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械设备控制技术1-20；金属加工基础21-40。

每小题2分，共80分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．行程开关的文字符号是A．SB B．SA C．SQ D．QS 2．在电路中起中间放大与转换作用的继电器是A．热继电器C．中间继电器B．时间继电器D．速度继电器3．下列电器元件中属于常用低压控制电器的是A．接触器C．熔断器4．下列常用低压电器属于配电电器的是A．刀开关C．控制器B．组合开关D．空气断路器B．继电器D．起动器5．用来表示各电气设备和各元器件之间的实际接线情况的是A．电气原理图C．元器件布置图B．安装接线图D．电器控制说明书6．下列低压电器中能用作电机短路保护的是A．紧急按钮B．电流继电器C．热继电器D．自动开关7．下列选项中，全部属于电力制动的是A．电磁抱闸制动和反接制动C．能耗制动和电磁离合制动B．能耗制动和反接制动D．电磁抱闸制动和电磁离合制动8．某台CA6140车床的主轴电动机不能停止工作，其电气线路可能发生的故障是A．电源电压太低C．中间继电器触点接触不良9．生产机械对异步电动机的要求是A．启动电流大启动转矩大C．启动电流小启动转矩小B．控制变压器损坏D．接触器动合主触点熔焊B．启动电流大启动转矩小D．启动电流小启动转矩大机电与机制类专业课试题卷第1页（共7页）10．在CPM1A中，已知TIM的设定值为20，则延时时间是A．200s B．20s C．2s D．0.2s 11．S7-200系列提供的每种类型的定时器精度设置有A．1种B．3种C．2种D．6种12．CPM1A-30的输入通道中，实际能作为输入继电器的有A．6个B．12个C．18个D．30个13．在S7-200系列中，逻辑操作开始指令用表示。

A．ALD B．LD C．AN D．OUT 14．容积式液压泵正常工作时，输出的油液主要具有A．位能B．动能C．液压能D．机械能15．液压控制系统的缺点不包括A．无法保证严格的传动比C．不易获得较大的扭矩16．下列选项中属于流量控制阀的是B．查找故障原因困难D．不宜用于高温环境下工作A．节流阀B．换向阀C．顺序阀D．溢流阀17．液压泵的排量为0.04L/r，容积效率为0.90，转速为400r/min，则泵的实际输出流量为A．16L/min B．14.4L/min C．36L/min D．12L/min 18．气动马达是气动系统的A．执行元件B．辅助装置C．气源装置D．控制元件19．气动三联件在联合使用时，其连接顺序应为A．过滤器、减压阀、油雾器C．减压阀、过滤器、油雾器B．减压阀、油雾器、过滤器D．过滤器、油雾器、减压阀20．下列气动控制元件中属于方向控制阀的是A．节流阀B．减压阀C．顺序阀D．单向阀21．下列选项中，最适合制造减速机箱体毛坯的是A．铸造B．锻造C．冲压D．车削22．特种铸造不包括A．砂型铸造B．低压铸造C．离心铸造D．压力铸造23．锻造的特点不包括A．可消除金属内部缺陷C．提高金属的力学性能B．可生产形状复杂的箱体类零件D．可用于成批生产机电与机制类专业课试题卷第2页（共7页）24．常见的冲压设备为A．螺旋压力机B．钻床C．冲床和剪床D．线切割25．利用局部加热使金属在熔化状态下结合的焊接方法被称为A．压焊B．钎焊C．电阻焊D．熔焊26．下列选项中，A．稳定电弧是焊芯的作用之一。

河南省对口升学考试机电与机制专业真题及答案河南省XX年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题 1．在电器元件的文字符号中，“QS”可代表A．控制按钮 A．串联B．继电器 B．并联C．刀开关D．接触器 D．不确定2．熔断器应在被保护电路中C．二者均可 B．三相式D．三相带断相保护式 C．电流D．频率 D．刀开关 D．不确定 D．电源电路 D．KV D．分励脱扣器 D．失压 D．信号电路 D．不确定3．对于△形接法的三相异步电动机，应选用热继电器A．二相式 C．小额定电流 A．相序4．三相异步电动机的旋转方向取决于三相电源的B．电压5．电磁式接触器的主要结构不包括A．电磁机构 A．串联B．触点系统 B．并联C．灭弧装置 C．二者均可 C．照明电路 C．KA6．接触器的互锁触点应在对应的线圈电路中7．在机床电气控制系统中，自动开关的主要作用是接通或切断A．主电路 A．KMB．控制电路 B．KT8．时间继电器的文字符号是9．当电路中发生短路时，自动开关中的会起保护作用A．热脱扣器 A．过载B．电磁脱扣器 B．短路C．欠压脱扣器 C．欠压10．热继电器在电路中具有保护作用 11．从电网向工作机械的电动机等供电的电路是A．主电路 A．越大B．控制电路 B．越小C．保护电路 C．不变12．三相异步电动机能耗制动时，通入定子绕组中的直流电流越大，制动力矩机电与机制类专业课试题卷第1页13．行程开关主要是利用使触头动作来实现接通或分断电路 A．手动B．机械运动C．电磁吸引D．热变形14．电气基本控制线路表示方法一般不包括 A．电气原理图B．电气设备安装图 D．电器元件外形图C．电气设备接线图15．图1为电动机顺序控制电路图，其中按钮可以控制电动机M1先起动图1 两台电动机顺序控制电路A．SB1B．SB2C．SB3D．SB416．多地控制的原则是：起动按钮，停止按钮A．串联；并联 C．串联；串联B．并联；串联 D．并联；并联17．在CM型普通车床中，电动机起动的顺序是A．液压泵电动机先起动，主电动机后起动 B．主电动机先起动，液压泵电动机后起动C．二者同时起动 D．不确定18．对电动机进行正常维护时，要定期检查电动机的A．外壳B．额定电流C．额定电压D．绝缘电阻19．1A中指令－功能是A．将一个动断触点与前面的触点串联 B．将一个动合触点与前面的触点串联 D．将一个动断触点与它上面的触点并联C．将一个动合触点与它上面的触点并联机电与机制类专业课试题卷第2页20．在1A中，若的设定值为，则延时时间为A．1sB．10sC．2sD．20s D．测量尺寸 D．28 D．ei21．允许尺寸变化的两个界限值称为A．基本尺寸 A．18B．实际尺寸 B．20 B．esC．极限尺寸 C．14 C．EI22．国家标准中规定了个标准公差等级 23．基本偏差代号为A～H的孔，其基本偏差是A．ES24．50孔与50轴的配合属于配合A．间隙 B．过渡 B．0C．过盈 D．不确定 D．不确定 D．上偏差 D．不确定 D． mm D．H7/k6 D．平行度D．轮廓面25．某孔的公差为40H7，7=，则它的上偏差是A．+ A．标准公差 A．基孔制C．－ C．基本尺寸 C．非基准制 C． mm C．G6/h7 C．同轴度 C．圆锥面26．尺寸公差带的大小由确定B．下偏差 B．基轴制27．滚动轴承与轴的配合应采用28．某配合中的最大间隙为+，最小间隙为+，则其配合公差为A． A．H8/e8 A．圆柱度 A．轴线B． mm B．H6/g5 B．圆跳动 B．圆柱面29．下列孔、轴配合中，选用不当的是 30．属于形状公差的是31．在图样标注时，当被测要素是时，公差框格指引线箭头与尺寸线对齐 32．对于孔和轴，最大实体尺寸是指A．孔和轴的最大极限尺寸 B．孔和轴的最小极限尺寸C．孔的最大极限尺寸和轴的最小极限尺寸 D．孔的最小极限尺寸和轴的最大极限尺寸33．对于径向全跳动公差，下列叙述正确的是A．属于形状公差 C．属于跳动公差B．属于定向公差 D．属于定位公差机电与机制类专业课试题卷第3页34．某孔标注为45H7 E 时，表明其对应要素遵守要求A．最大实体 A．间隙 A．Ra A．28B．最小实体 B．过渡 B．Rz B．C．独立 C．过盈 C．Rb C．29D．包容 D．不确定 D． D．30 D．千分尺 D．缩进 D．千分尺35．基本偏差为a~h的轴与基本偏差为H的孔可构成配合 36．表面粗糙度的评定参数中，在常用数值范围内应优先选用37．用外径千分尺测量尺寸，活动套管边缘位于固定套管 mm后面 38．下列计量器具中，测量精度高的是A．钢板尺B．游标卡尺C．米尺39．百分表校正后，若测量杆移动，长指针顺时针转过10格，则测量杆A．伸出 B．缩进 A．光滑极限量规 B．量块C．伸出 C．游标卡尺40．在成批大量生产中，检验工件是否合格宜使用机械设备控制技术二、判断题41．三相异步电动机电力制动的基本原理就是在切断电源后，在电动机内部产生一个与实际旋转方向相反的电磁力矩42．电磁式继电器是依据转轴的转速来控制电路接通或断开 43．接触器触点表面出现的凸点或黑色氧化膜对触点工作没有影响 44．与接触器相比，继电器的触点通常接在控制电路中 45．电气设备接线图表示各电气设备的实际安装位置 46．接触器能提供瞬时过载保护和短路保护47．CM型普通车床控制线路中的中间继电器具有零压保护作用 48．是采用间断扫描的方式进行工作 49．梯形图中继电器的触点只能出现一次50．不能代替继电器进行组合逻辑与顺序逻辑控制三、名词解释题机电与机制类专业课试题卷第4页51．低压电器 52．电气原理图 53．降压起动 54．四、简答题55．简述接触器的工作原理56．简述机床电气控制原理图的分析步骤57．如图2所示，简述该电路是如何实现三相异步电动机的正转-停-反转控制的图258．简述机床电气设备接线图的主要内容五、综合题59．图3为电动机间歇运行控制梯形图，将图3梯形图转换成助记符形式图3机电与机制类专业课试题卷第5页极限配合与技术测量六、判断题60．尺寸公差大小可以为正、负或零61．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合62．公差等级相同时，基本尺寸越大，其标准公差数值越大 63．未注公差的尺寸即对该尺寸无公差要求 64．形状公差带的位置是固定不动的 65．平行度公差的公差带形状是唯一的 66．表面粗糙度对零部件的耐磨性有影响67．同一零件上工作表面粗糙度数值应比非工作表面大68．使用量块组测量时，使用的量块数越多，组合出的尺寸越准确69．分度值为的游标卡尺，主尺刻度间距与游标刻线间距的差是七、名词解释题70．配合 71．取样长度 72．独立原则 73．测量八、简答题74．在何种情况下采用基轴制比基孔制更合理？ 75．简述形位公差带与尺寸公差带的异同点76．如图4所示，简述图示标注的含义，并说明轴径实际尺寸合格范围图4机电与机制类专业课试题卷第6页77．简述外径千分尺的读数方法九、综合题78．结合图5分析下列技术要求，并标注在答题卡的图2上孔40H7内表面圆度公差值为；孔40H7中心线对孔20H7中心线的同轴度公差值为 mm；圆锥面对孔20H7中心线的斜向圆跳动公差值为 mm；45h6表面的粗糙度Ra值为m图5河南省XX年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题参考答案及评分标准一、选择题1．C 2．A 3．D 4．A 5．D 6．A 7．A 8．B 9．B 10．A 11．A 12．A 13．B 14．D 15．B 16．B 17．A 18．D 19．A 20．D 21．C 22．B 23．C 24．A 25．A 26．A 27．A 28．B 29．C 30．A机电与机制类专业课试题卷第7页31．A 36．A32．D 37．B 33．C 38．D 34．D 39．D 35．A 40．A机械设备控制技术二、判断题41．√ 42．× 43．× 46．× 47．√ 48．× 三、名词解释题44．√ 49．×45．× 50．×51．低压电器是指工作在交流电压小于V，直流电压小于V的电路中的电器52．电气原理图就是用图形符号和项目代号表示电路各个电器元件连接关系和电气系统的工作原理53．降压起动就是在电源电压不变的情况下，起动时减小加在电动机定子绕组上的电压，降低起动电流的方法54．是可编程控制器，它是一种专用的工业控制计算机说明：意思相近，酌情给分四、简答题55．接触器的工作原理：当线圈通电后，产生电磁力吸合衔铁动触点随衔铁一起运动与静触点接通或断开，从而接通或断开电路当线圈断电或电压消失时，电磁力消失在复位弹簧的作用下，衔铁复位，使动触点返回复位，电路被切断或接通说明：意思相近，酌情给分56．分析机床电气控制原理图的主要步骤：分析主电路；分析控制电路；分析辅助电路；分析连锁与保护环节；总体分析57．工作过程：正转控制：按SB2，线圈KM1得电，电机正转；动断辅助触点KM1分断，线圈KM2不得电中间停机：按SB1，线圈KM1失电，电机停转，动断辅助触点KM1复位机电与机制类专业课试题卷第8页反转控制：按SB3，线圈KM2得电，电机反转；动断辅助触点KM2断开，线圈KM1不得电说明：意思相近，酌情给分，但内容必须对应一致58．机床电气设备接线图的主要内容包括电气控制系统的组成和分布情况，各部分之间的连接方式，主要电气部件的布置、安装要求、导线和穿线管的规格型号等五、综合题59．助记符形式如下所示：LD#LD T#LD T (01) —极限配合与技术测量六、判断题60．× 65．×61．× 66．√62．√ 67．×63．× 68．×64．× 69．√七、名词解释题70．配合是指基本尺寸相同，相互结合的孔和轴公差带之间的关系 71．取样长度是用于判断具有表面粗糙度特征的一段基准线72．独立原则是指图样上给定的尺寸公差和形状、位置公差要求均是独立的，应机电与机制类专业课试题卷第9页分别满足的公差原则73．测量就是把被测量的量与有计量单位的量进行比较，从而确定被测量的量值八、简答题74．直接采用棒料做轴与孔配合，采用基轴制；一轴配合多孔，且配合性质不同，采用基轴制；与标准件配合，标准件做轴时，采用基轴制，如平键与槽的配合说明：意思相近，酌情给分；在说明与标准件配合，采用基轴制时，只要举出一个正确的例子即给2分75．尺寸公差带有大小、位置形位公差带包括大小、位置、方向和形状它们都有大小和位置，但形位公差有方向和形状说明：意思相近，酌情给分76．40轴中心线的直线度公差值为，且遵守最大实体要求轴径实际尺寸合格范围是≤da≤40mm77．第一步：在固定套筒上读出其与微分筒缘靠近的刻线数值第二步：在微分筒上读与固定套筒基准线对齐的刻线数值，并乘以分度值第三步：尺寸读数是把以上两个数相加说明：意思相近，酌情给分九、综合题78．机电与机制类专业课试题卷第10页说明：若公差框格引线箭头标注有误，酌情扣1-3分；若公差框格中的形位公差符号、公差数值和基准代号有误，每错一项扣1分，直至扣完机电与机制类专业课试题卷第11页。
