第1章 SPCE061A单片机简介 (1)1.1凌阳16位单片机 (1)1.2 SPCE061A简介 (2)1.2.1 总述 (2)1.2.2 性能 (2)1.2.3 结构概览 (3)1.2.4 芯片的引脚排列和说明 (4)1.2.5 特性 (6)1.2.6 SPCE061A最小系统 (7)1.2.7 SPCE061A开发方法 (8)1.2.8 应用领域 (10)北阳电子内部技术资料0第1章 SPCE061A单片机简介1.1 凌阳16位单片机随着单片机功能集成化的发展，其应用领域也逐渐地由传统的控制，扩展为控制处理、数据处理以及数字信号处理（DSP，Digital Signal Processing）等领域。
凌阳的16位单片机就是为适应这种发展而设计的。
它的CPU内核采用凌阳最新推出的µ’nSP™（Microcontroller and Signal Processor）16位微处理器芯片（以下简称µ’nSP™）。
围绕µ’nSP™所形成的16位µ’nSP™系列单片机（以下简称µ’nSP™家族）采用的是模块式集成结构，它以µ’nSP™内核为中心集成不同规模的ROM、RAM和功能丰富的各种外设接口部件，如图1.1所示。
图1.1µ’nSP™家族的模块式结构µ’nSP™内核是一个通用的核结构。
除此之外的其它功能模块均为可选结构，亦即这种结构可大可小或可有可无。
借助这种通用结构附加可选结构的积木式的构成，便可形成各种不同系列派生产品，以适合不同的应用场合。
这样做无疑会使每一种派生产品具有更强的功能和更低的成本。
µ’nSP™家族有以下特点:体积小、集成度高、可靠性好且易于扩展北阳电子内部技术资料1µ’nSP™家族把各功能部件模块化地集成在一个芯片里，内部采用总线结构，因而减少了各功能部件之间的连线，提高了其可靠性和抗干扰能力。

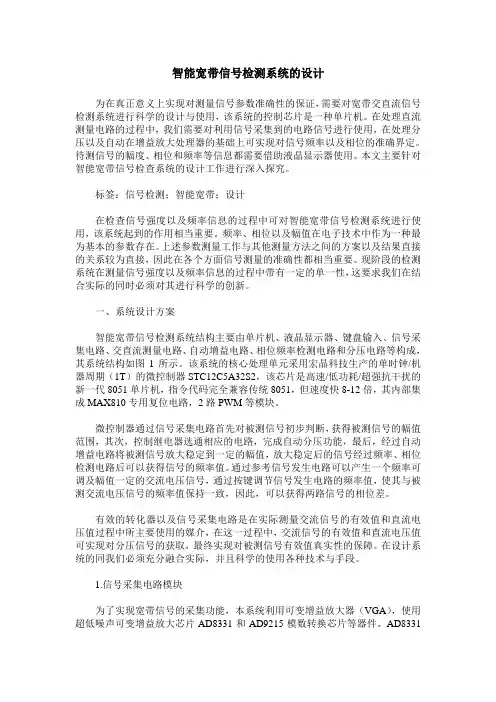

智能宽带信号检测系统的设计为在真正意义上实现对测量信号参数准确性的保证，需要对宽带交直流信号检测系统进行科学的设计与使用，该系统的控制芯片是一种单片机。
在处理直流测量电路的过程中，我们需要对利用信号采集到的电路信号进行使用，在处理分压以及自动在增益放大处理器的基础上可实现对信号频率以及相位的准确界定。
待测信号的幅度、相位和频率等信息都需要借助液晶显示器使用。
本文主要针对智能宽带信号检查系统的设计工作进行深入探究。
标签：信号检测；智能宽带；设计在检查信号强度以及频率信息的过程中可对智能宽带信号检测系统进行使用，该系统起到的作用相当重要。
频率、相位以及幅值在电子技术中作为一种最为基本的参数存在。
上述参数测量工作与其他测量方法之间的方案以及结果直接的关系较为直接，因此在各个方面信号测量的准确性都相当重要。
现阶段的检测系统在测量信号强度以及频率信息的过程中带有一定的单一性，这要求我们在结合实际的同时必须对其进行科学的创新。
一、系统设计方案智能宽带信号检测系统结构主要由单片机、液晶显示器、键盘输入、信号采集电路、交直流测量电路、自动增益电路、相位频率检测电路和分压电路等构成，其系统结构如图1所示。
该系统的核心处理单元采用宏晶科技生产的单时钟/机器周期（1T）的微控制器STC12C5A32S2，该芯片是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8-12倍，其内部集成MAX810专用复位电路，2路PWM等模块。
微控制器通过信号采集电路首先对被测信号初步判断，获得被测信号的幅值范围，其次，控制继电器选通相应的电路，完成自动分压功能，最后，经过自动增益电路将被测信号放大稳定到一定的幅值，放大稳定后的信号经过频率、相位检测电路后可以获得信号的频率值。
通过参考信号发生电路可以产生一个频率可调及幅值一定的交流电压信号，通过按键调节信号发生电路的频率值，使其与被测交流电压信号的频率值保持一致，因此，可以获得两路信号的相位差。
宽带直流放大器第三组：陈吉洋、杨在然、周佳佳本设计以超低功耗单片机STM32为控制核心，通过可控增益放大器AD603与OPA642分别实现信号增益的调节和末级的功率放大，在0～10M带宽范围内的小信号进行有效放大，实现增益0dB～100dB 范围内的步进程控可调和手动连续可调，最大不失真输出电压有效值达10V。
系统主要由六个模块组成:直流稳压源、前置缓冲电路、可控增益放大电路、滤波器模块、功率放大模块和控制与显示模块。
本设计在前置缓冲电路对信号进行初步处理，减小后续模块中的噪声来源，同时在后级放大电路中利用软件对后级放大器电路进行补偿，把系统的失调和漂移抑制在较低的限度之内。
关键词：可控增益放大器功率放大带宽一、系统方案论证1.总体方案论证分析放大器设计要求的指标，带宽和增益要求高，放大器带宽为10MHz 以上，增益在0dB～60dB之间可调，并且要求能够在50Ω的负载提供有效值为10V 的正弦波输出。
针对上述特点，我们将整个放大器分为五个模块：前置缓冲级，增益可调的中间放大级，末级功率放大级，控制显示电路和直流稳压电源。
系统整体框图如图1所示。
其中难点是增益可调放大级和末级功率放大级，下面对这两个部分的方案分别进行设计论证。
图1、系统整体框图2.1放大器的论证与选择方案一：单运放电路。
简单的测量放大器是由仪器放大器和可变增益放大器级联而成，该放大电路的优点是电路简单，易于实现，但其零漂很大，放大精度也差。
方案二：精密斩波稳零电路。
精密斩波稳零运放具有更加理想化的性能指标，一般情况下不需要调零就能正常工作，大大提高了精度，但其带宽很小，难以满足设计要求。
方案三：模拟增益可编程运放电路。
使用微控制器控制模拟增益可编程运放可以灵活的实现增益的步进，同时可以实现比较大的增益，但其结构和指令比较复杂，开发周期较长。
方案四：多级运放电路。
应用多级运放可以得到很大的增益，并且对单个运放的性能要求较低，系统总增益等于各运放增益的和，可以将信号放大和功率放大分开处理；带宽也比较好控制，可以选择多种耦合方式，充分的发挥出电路的性能；电路结构也比较简单。
自动增益放大系统的简易设计司马明【摘要】本设计以程控增益放大器AD603为核心,通过单片机STC89C52控制各模块,实现了输入信号及环境噪声幅度自动调节音量的自动增益控制音响放大器。
文章重点介绍了程控放大模块、噪声采集模块、有效值检测模块等主要电路模块。
系统从mp3或信号源输入音频（100 Hz~10 k Hz）信号给程控增益放大器AD603,将信号放大输出,通过峰值检测电路检测出输出信号,并送给单片机AD采样,与理想输出信号数值进行比较,若有多偏差,则通过调整对AD603的增益控制电压,从而实现带动600Ω负载或驱动8Ω喇叭。
【期刊名称】《企业技术开发：下旬刊》【年(卷),期】2016(035)001【总页数】2页(P11-12)【关键词】AD603 STC89C52 自动增益控制【作者】司马明【作者单位】武昌工学院,湖北武汉430065【正文语种】中文【中图分类】TN721.1控制方案的论证与选择方案一：采用AD603和运放构成电压比较减法电路实现。
将输入电压与理想电压的误差经相应的幅值和极性处理后作为AD603的控制信号，从而实现放大倍数的自动调节，实现输出电压的恒定。
该方案结构简单，制作容易成本低，但控制精度不够，适用性不强。
方案二：以单片机作为控制器件，通过单片机对输入信号进行AD采样，与理想输出信号比较得到误差，根据误差调整AD603增益控制电压，从而实现对AD603放大倍数的精确控制，实现输出电压的恒定。
该方案控制精确，控制速度快，系统整体稳定性高，功能改变和增加容易。
但系统的设计稍复杂。
通过对两个方案的综合对比，我们选用方案二。
1.2程控增益放大论证与选择方案一：使用多个高速运放和模拟开关构成程控增益放大。
通过控制模拟开关选择不同的反馈电阻实现可控增益。
这种方案结构简单，易实现，但由于模拟开关其导通电阻很大，使得各通道信号容易相互干扰，甚至影响通频带宽，同时若要实现增益连续可调，整体结构复杂，调试麻烦。
