励磁系统介绍

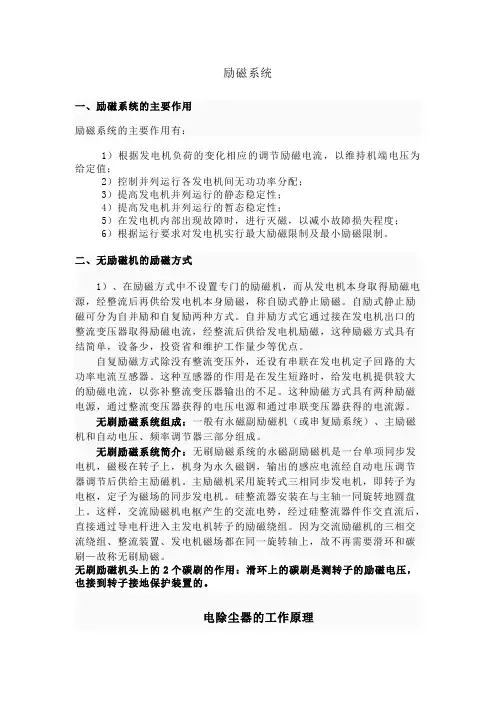

励磁系统一、励磁系统的主要作用励磁系统的主要作用有：1）根据发电机负荷的变化相应的调节励磁电流，以维持机端电压为给定值；2）控制并列运行各发电机间无功功率分配；3）提高发电机并列运行的静态稳定性；4）提高发电机并列运行的暂态稳定性；5）在发电机内部出现故障时，进行灭磁，以减小故障损失程度；6）根据运行要求对发电机实行最大励磁限制及最小励磁限制。

二、无励磁机的励磁方式1）、在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。

自励式静止励磁可分为自并励和自复励两种方式。

自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点。

自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器。

这种互感器的作用是在发生短路时，给发电机提供较大的励磁电流，以弥补整流变压器输出的不足。

这种励磁方式具有两种励磁电源，通过整流变压器获得的电压电源和通过串联变压器获得的电流源。

无刷励磁系统组成：一般有永磁副励磁机（或串复励系统）、主励磁机和自动电压、频率调节器三部分组成。

无刷励磁系统简介：无刷励磁系统的永磁副励磁机是一台单项同步发电机，磁极在转子上，机身为永久磁钢，输出的感应电流经自动电压调节器调节后供给主励磁机。

主励磁机采用旋转式三相同步发电机，即转子为电枢，定子为磁场的同步发电机。

硅整流器安装在与主轴一同旋转地圆盘上。

这样，交流励磁机电枢产生的交流电势，经过硅整流器件作交直流后，直接通过导电杆进入主发电机转子的励磁绕组。

因为交流励磁机的三相交流绕组、整流装置、发电机磁场都在同一旋转轴上，故不再需要滑环和碳刷—故称无刷励磁。

无刷励磁机头上的2个碳刷的作用：滑环上的碳刷是测转子的励磁电压，也接到转子接地保护装置的。

电除尘器的工作原理是一种烟气净化设备，它的工作原理是：烟气中灰尘尘粒通过高压静电场时，与电极间的正负离子和电子发生碰撞而荷电（或在离子扩散运动中荷电），带上电子和离子的尘粒在电场力的作用下向异性电极运动并积附在异性电极上，通过振打等方式使电极上的灰尘落入收集灰斗中，使通过电除尘器的烟气得到净化，达到保护大气，保护环境的目的。

励磁系统工作原理
励磁系统是指通过外加电流或磁场来产生磁场的一种系统。

它主要由励磁电源、励磁绕组和磁心组成。

励磁电源提供所需的电流或电压，励磁绕组通过通入电流或电压，在磁心中产生磁场。

磁心根据应用的不同可以选择不同的材料，如铁、铁氧体等。

励磁系统的工作原理为：首先，当励磁电源通入电流时，电流经由励磁绕组流过磁心，形成环绕磁心的磁场。

这个磁场在磁心中产生一定的磁感应强度，并扩展到周围空间。

其次，产生的磁感应强度与电流的大小和方向有关。

对于直流电流而言，磁感应强度与电流呈线性关系，即磁感应强度随电流的增大而增大。

而对于交流电流而言，磁感应强度则随电流方向的改变而变化。

最后，磁感应强度的大小和分布对于应用来说非常重要。

励磁系统通过控制励磁电流或磁场的强度和方向，可以达到调控磁场大小和分布的目的。

这对于一些需要特定磁场条件的应用来说，如电机、发电机、变压器等，具有重要意义。

需要注意的是，励磁系统必须根据具体应用的需求来设计和选择。

它的工作原理和效果直接关系到系统的性能和稳定性。

因此，在设计和应用过程中需要进行详细的分析和测试，以确保励磁系统能够按照预期工作。

励磁的工作原理
励磁是指在电力系统中对发电机进行电磁激励以使其产生电能的过程。

励磁系统的工作原理如下：
1. 动态励磁：在励磁机上通过电源施加直流电流，这些电流通过励磁机的线圈，在励磁机中产生磁场。

这个磁场产生的磁通量通过气隙和转子，进入发电机的定子线圈。

定子线圈中的磁通量和转子上的感应电动势相互作用，产生电流。

这个电流在电力系统中循环，推动电机发电。

2. 静态励磁：使用静止的励磁变压器和整流器来完成励磁。

交流电源输入励磁变压器，变压器将高电压降低并提供给整流器，整流器将交流电转换为直流电。

直流电流通过励磁变压器的次级线圈和发电机的励磁线圈，产生磁场。

励磁线圈中的磁通量和转子上的感应电动势相互作用，使发电机产生电流。

通过控制励磁电流的大小和方向，可以调节发电机产生的电能的性质，例如电压和频率等。

这样就能满足电力系统中对电能的不同需求。

励磁系统的作用及工作原理励磁系统是指一种用来激发发电机、电动机、变压器等电力设备的系统，它能够提供必要的电能，将这些设备变成发电或运转时所需要的电磁设备。

励磁系统的作用是通过在电力设备中激发电流来产生磁场，从而实现电能的转换和传输。

本文将从励磁系统的作用和工作原理两个方面来详细阐述。

一、励磁系统的作用1. 产生磁场：励磁系统的主要作用是产生磁场，这个磁场能够影响发电机、电动机和变压器等设备的性能。

在发电机中，励磁系统能够生成必要的磁场，从而引起转子产生旋转运动；在电动机中，通过励磁系统产生的磁场，可以驱动机械装置实现动力传递；在变压器中，励磁系统可以调节磁场大小，实现电压的升降。

励磁系统通过产生磁场来实现电能的转换和传输。

2. 维持稳定运行：励磁系统还能够维持电力设备的稳定运行。

在发电机中，通过调节励磁系统中的激励电流，可以保持发电机输出电压的稳定性，避免电压的波动对电网造成影响；在电动机中，励磁系统能够控制电动机的起动和工作过程，确保电动机在正常运行范围内。

3. 调节功率特性：励磁系统还可以调节电力设备的功率特性，使其在不同负载下能够有不同的输出表现。

这样可以适应不同的工作环境和负载要求，提高设备的工作效率和稳定性。

二、励磁系统的工作原理1. 电磁感应原理：励磁系统的工作原理是基于电磁感应原理的。

当通过励磁系统的线圈中通入激励电流时，就会在线圈周围产生磁场。

这个磁场会对设备中的铁芯或导体产生感应，从而产生感应电动势。

通过调节激励电流的大小和方向，可以控制磁场的强弱和方向，从而实现对设备的控制。

2. 动态反馈控制：励磁系统中通常采用动态反馈控制技术，通过检测设备的运行状态和输出电压等参数，再将这些信息反馈给励磁系统，实现对激励电流的实时调节。

这样可以使电力设备在不同运行状态下始终保持稳定的输出性能。

3. 控制器与调节器：励磁系统中还包括控制器和调节器等设备，用来对激励电流进行调节和控制。

通过这些设备，可以实现对励磁系统的自动化控制和调节，使其能够适应不同的工况和负载要求。

各种励磁系统介绍励磁系统是指用来产生磁场的一种系统。

它在许多领域都有应用，包括发电机、电动机和变压器等电力设备，以及医学成像设备、磁选机和磁共振成像仪等。

1.直流励磁系统直流励磁系统是最简单的励磁系统之一，它使用直流电源来供应磁场。

在直流发电机和直流电动机中，一个直流电源通过励磁线圈提供电流，产生一个稳定的磁场。

直流励磁系统具有响应速度快、控制简单、稳定性高等优点，但需要较大的电源容量。

2.交流励磁系统交流励磁系统是利用交流电源来供应磁场的一种励磁系统。

它适用于交流发电机、交流电动机和变压器等设备。

在交流励磁系统中，通常使用电力变压器将输入电压从高电压变成合适的低电压，然后通过整流电路将交流电转换为直流电。

此外，交流励磁系统可以通过改变输入电压的频率和幅度来调节输出磁场的强度。

3.永磁励磁系统永磁励磁系统是利用永磁体产生磁场的一种励磁系统。

永磁励磁系统适用于小型发电机和电动机，具有体积小、质量轻、效率高等优点。

永磁材料可以分为强磁性永磁材料和软磁性永磁材料两类，前者适用于高速运动的设备，后者适用于低速设备。

永磁励磁系统的磁场强度可通过改变永磁体的形状和材料来调节。

4.感应励磁系统感应励磁系统利用电磁感应原理产生磁场。

在感应励磁系统中，通过交变磁场的作用，在导体中感应出涡流，从而产生磁场。

感应励磁系统广泛应用于感应加热设备和感应炉等领域。

感应励磁系统的磁场强度可通过改变交变磁场的频率、幅度和导体材料来调节。

5.分段励磁系统分段励磁系统是指将励磁线圈分成多个段落，每个段落通过控制电流来产生不同强度的磁场。

分段励磁系统可以根据需要调节每个段落的电流，从而改变整个励磁系统的磁场强度。

这种系统适用于电力变压器和磁选机等设备中，可以减少能量消耗和提高效率。

总结起来，励磁系统有直流励磁系统、交流励磁系统、永磁励磁系统、感应励磁系统和分段励磁系统等多种形式。

每种励磁系统都有各自的特点和应用领域，可以根据实际需求选择适合的励磁系统。

发电机励磁系统介绍励磁系统主要由励磁电源、励磁绕组、励磁控制器和励磁回路组成。

励磁电源是励磁系统的核心部分，它一般由稳压整流器组成。

稳压整流器通过将交流电转换成直流电，向励磁绕组提供稳定的励磁电流。

稳压整流器的工作原理主要是利用整流元件（如晶闸管、可控整流器等）将交流电变为直流电，并通过电压调节器（如电抗式调压器、电位器等）控制输出电压的大小。

励磁电源的稳定性直接影响着发电机的励磁能力和发电质量。

励磁绕组是发电机中的一部分线圈，一般位于发电机的转子极端。

励磁绕组的主要作用是通过激励电流形成磁场，使得转子产生电磁感应，进而发生电磁能量转换。

励磁绕组的设计和工艺技术对发电机的励磁能力和稳定性有着重要的影响。

一般情况下，励磁绕组采用的是多层绕组，以减少电磁感应的损失并提高转子的稳定性。

励磁控制器是励磁系统的智能控制部分，通过对励磁电源和励磁绕组的调节，实现对发电机励磁电流和磁场的控制。

励磁控制器一般具有自动调节功能，可以根据发电机的负荷情况动态调整励磁电流，确保输出电压和电流的稳定性。

同时，励磁控制器还可以监测发电机的运行状态，如温度、振动等参数，并及时报警，以保护发电机的安全运行。

励磁回路是连接励磁电源和励磁绕组的电路，它主要由导线、接线盒、开关等组成。

励磁回路的设计应考虑导线的导电性、抗干扰能力和散热能力等因素，以确保励磁电流的稳定传输。

此外，励磁回路还应具备可靠的保护装置，以防止因励磁电流过大或故障等原因对发电机造成损坏。

总体而言，发电机励磁系统是确保发电机能够持续稳定输出电能的关键系统。

它通过励磁电源、励磁绕组、励磁控制器和励磁回路等组成部分的协同工作，实现对发电机励磁能力的控制和调节。

只有励磁系统工作正常、稳定，才能保障发电机提供稳定的电力输出，并确保电力系统的安全和可靠运行。

励磁系统的工作原理
励磁系统是指在发电机、变压器等电力设备中用来产生磁场的装置，其工作原理主要包括激励磁场的产生、磁通闭合和磁场稳定等过程。

励磁系统通常采用电磁铁或永磁体作为磁场的产生源。

以电磁铁为例，当电流通过线圈时，会在线圈的周围产生磁场。

这个磁场可以通过磁铁的磁性材料集中到一起，形成一个相对强大的磁场。

为了实现励磁系统的工作，首先需要通过一定的控制电路将电流引入到励磁线圈中。

当电流通过线圈时，会在线圈的磁心中产生磁场。

励磁线圈通常会放置在发电机或变压器的定子上，以便产生一个稳定的磁场。

在励磁系统中，磁场的闭合是至关重要的。

通过将励磁线圈的两端连接起来，形成一个闭合的回路，磁场就可以在回路中流动，从而保证磁力的连续存在。

同时，闭合回路还可以提供给励磁线圈所需的电能，使其能够持续地产生磁场。

在励磁系统中，还需要保持磁场的稳定性，以确保电力设备的正常运行。

为了达到这个目的，常常会在励磁系统中添加稳定磁场的装置，如稳定魔环等。

稳定魔环可以通过反馈机制调节励磁系统中的电流，使得磁场保持在一个稳定的水平，从而使电力设备的输出也能保持稳定。

综上所述，励磁系统的工作原理包括磁场的产生、磁通闭合和
磁场稳定等过程。

通过控制电流的引入和闭合回路的构建，励磁系统可以产生一个稳定的磁场，为电力设备的正常运行提供必要的磁力支持。

各种励磁系统介绍励磁系统是指在电力系统中提供电磁场的设备或装置，用于激励发电机产生电能。

不同类型的励磁系统适用于不同的发电机类型和工作条件。

下面将介绍几种常见的励磁系统。

1.直流励磁系统：直流励磁系统是最常见的励磁系统类型，适用于大多数发电机。

它由直流发电机和励磁电源组成。

励磁电源通常由电枢绕组和励磁电流控制器组成。

励磁电流控制器用于调节励磁电流大小，以控制发电机的电压和功率输出。

2.恒功率励磁系统：恒功率励磁系统是一种高级的励磁系统，能够在负载变化时自动调节发电机的电压和功率输出。

它通过测量发电机的电压和功率输出来调节励磁电流的大小。

当负载增加时，励磁电流增加，以保持发电机输出的恒定电压和功率。

3.无刷励磁系统：无刷励磁系统是一种先进的励磁系统，适用于无刷发电机。

它使用电子器件代替传统的刷子和电刷，从而消除了刷子摩擦和电刷磨损带来的问题。

无刷励磁系统具有高效率、低噪音和长寿命的优点，广泛应用于现代发电机。

4.永磁励磁系统：永磁励磁系统是一种利用永磁体产生磁场的励磁系统。

它不需要外部电源，可以直接产生励磁电流。

永磁励磁系统具有结构简单、可靠性高和功耗低的优点，适用于一些小型发电机和特殊应用。

5.感应励磁系统：感应励磁系统是一种利用感应电流产生磁场的励磁系统。

它通过将励磁线圈接入到发电机的绕组中，利用感应电流产生磁场。

感应励磁系统适用于一些特殊的发电机类型，如感应发电机和同步电机。

6.变磁励磁系统：变磁励磁系统是一种通过改变励磁电流的方向和大小来控制发电机的电压和功率输出的系统。

它使用可调的励磁变压器或励磁电感器来改变励磁电流的大小和相位。

变磁励磁系统具有灵活性和精确性，适用于一些对发电机电压和功率输出要求较高的应用。

总结起来，励磁系统是电力系统中不可或缺的一部分，它能够提供稳定的电磁场，使发电机能够产生稳定的电能输出。

不同类型的励磁系统适用于不同的发电机类型和工作条件，选择合适的励磁系统能够提高发电机的性能和可靠性。

励磁系统原理
励磁系统是指在发电机中，通过给定的电流和电压来激励电磁铁，产生磁场，从而使发电机产生感应电动势的系统。

励磁系统的原理是通过不同的激励方式来控制电磁铁的磁场强度，从而影响发电机的输出电压和电流。

在励磁系统中，常见的激励方式有直流励磁和交流励磁两种。

直流励磁是通过直流电源给电磁铁供电，产生恒定的磁场，从而使发电机输出恒定的电压和电流。

而交流励磁则是通过交流电源给电磁铁供电，可以通过控制交流电源的电压和频率来调节电磁铁的磁场强度，进而影响发电机的输出。

励磁系统的原理可以用简单的电磁感应定律来解释。

根据电磁感应定律，当导体在磁场中运动或者磁场的强度发生变化时，导体内就会产生感应电动势。

在发电机中，通过控制电磁铁的磁场强度，可以控制发电机中的感应电动势，进而影响输出电压和电流。

励磁系统的原理还涉及到发电机的磁场和电路的特性。

发电机的磁场特性决定了电磁铁的磁场强度和稳定性，而电路的特性则决定了励磁系统的稳定性和响应速度。

因此，设计和调试励磁系统需要综合考虑发电机的磁场特性和电路特性，以确保系统的稳定性和可靠性。

总的来说，励磁系统的原理是通过控制电磁铁的磁场强度来影响发电机的输出电压和电流。

不同的激励方式和控制方法可以实现对发电机输出的精确控制，从而满足不同场合对电能的需求。

因此，对励磁系统原理的深入理解和掌握对于发电机的运行和维护具有重要意义。
