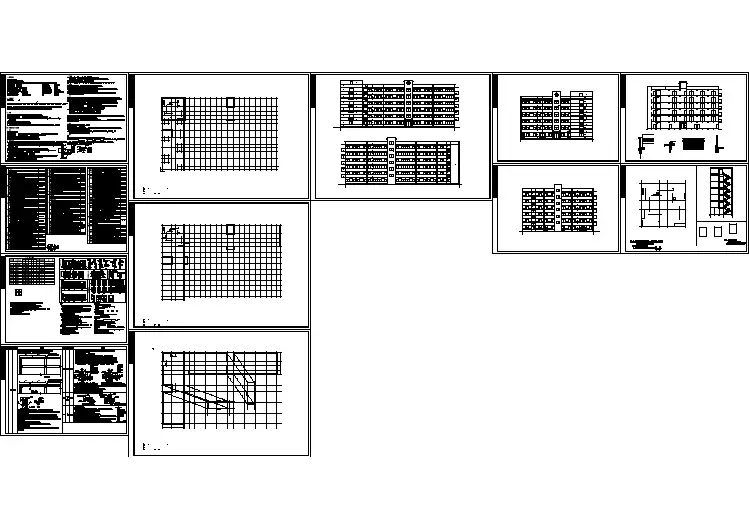

178 某六层高校宿舍楼框架结构设计全套图纸及计算书全套资料4900平米左右

宿舍楼（六层）砖混房屋结构设计计算书一、设计基本资料设计条件1、本设计为城市某大学学生宿舍楼，位于大学校园内或大学城，具体地点自定。

当地气象资料、工程地质勘察资料自行确定，抗震设防烈度哈市为7度，其他地区自行查询。

2、面积指标：建筑面积4000-6000平方米左右。

3、层数：七层(含七层)以下。

5、结构类型：自定。

6、房间组成及要求学生宿舍、微机室、阅览室、传达值班室、男女厕所、开水房、盥洗室等，每6人住一个宿舍。

以上任务书中未尽说明可自己根据设计规范确定。

1.2 设计内容及深度要求设计内容1.2.2建筑部分（1）底层平面图 1:100（2）标准层平面图 1:100（3）立面图：主要立面及侧立面 1:100（4）剖面图1个 1:100（需剖到楼梯）（5）单元标准层平面图 1:50（布置家具设备等）（6）屋顶平面布置图 1：100（7）墙身大样详图1：10-1：20（8）楼梯建筑施工图1：50-1：100（9）圈梁、构造柱、门窗表及大样1.2.3结构部分（1）结构方案与结构布置（2）梁、柱、楼板（屋面板）、阳台、雨篷的结构计算、配筋设计（3）墙体承载力计算（4）楼梯结构计算及配筋（5）基础设计1.2.4毕业设计提交成果（1）提交建筑、结构或设备计算设计说明书1份。

严格按照东北农业大学本科学生毕业设计基本规范编制，详细资料请上东北农业大学教务处网页查询。

注：建筑说明书包括技术经济指标计算。

（2）提交建筑、结构或设备施工图。

1.2.5深度要求本毕业设计按施工图设计深度要求进行，全部用AUTOCAD软件计算机制图，另外要求有1张手工绘制的施工图纸，图纸选用2#图纸。

1.3设计方法与步骤1、分析研究设计任务书，明确目的、要求及条件。

2、广泛查阅相关设计资料，参观已建成的中小学建筑，扩大眼界，广开思路。

3、在学习参观的基础上，根据教学楼各房间的功能要求及各房间的相互关系进行平面组合设计（比例1:100或1:200）4、在进行平面组合时，要多思考，多动手（即多画），多修改。

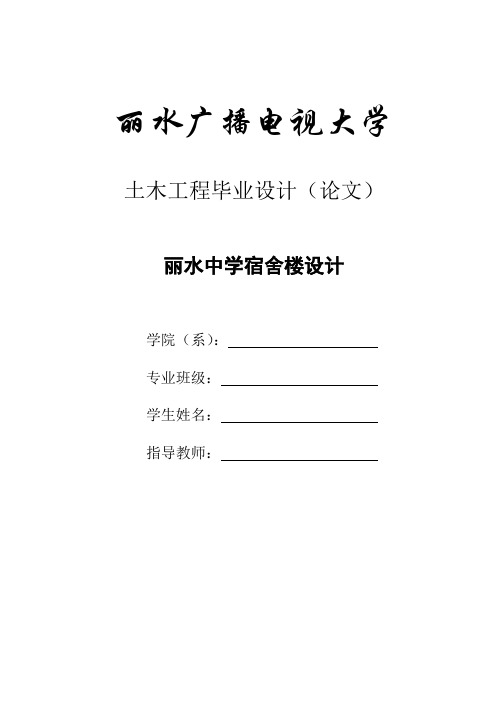

丽水广播电视大学土木工程毕业设计（论文）丽水中学宿舍楼设计学院（系）：专业班级：学生姓名：指导教师：摘要该工程为框架结构，主体为六层，该地区抗震设防烈度为65kN/m，基本雪压0.3 kN/m2。

楼﹑屋盖均采用现浇钢筋混凝土结构。

本设计贯彻“实用、安全、经济、美观”的设计原则。

按照建筑设计规范，认真考虑影响设计的各项因素。

根据结构与建筑的总体与细部的关系。

本设计主要进行了结构方案中横向框架第8轴抗震设计。

在确定框架布局之后，先进行了层间荷载代表值的计算，接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

接着计算竖向荷载（恒载及活荷载）作用下的结构内力。

是找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋并绘图。

此外还进行了结构方案中的室内楼梯的设计。

完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

对楼板进行了配筋计算，本设计采用桩基础，对基础承台进行了受力和配筋计算。

手工计算完毕后，用结构分析软件PKPM进行了整体框架计算。

设计成果包括计算书和施工图纸两部分.关键词：框架结构抗震设计荷载计算内力计算计算配筋AbstractThe project for the frame structure, main body of six layers the region seismic fortification intensity is 6 degrees, the second group, site category III class site. Dominant wind direction for the southwest the basic wind pressure of 0.45 KN/m, basic snow pressure of 0.3 KN/m2. Floor, roof adopts the cast-in-place reinforced concrete structure.The design and implement "practical, safe, economic, beautiful" design principle. According to the architectural design specification, carefully consider the various factors that affect the design. According to the relationship of structure and building overall with details.This design mainly has carried on the structure scheme of transverse frame shaft 8 seismic in design. In determining the frame layout, has carried on the first floor between load on behalf of value calculation, and then use vertex displacement method from the earthquake cycle, and then press the bottom shear method under horizontal seismic load size, and then calculate the structural internal force under the horizontal load (bending moment, shear force and axial force). Then calculate vertical load (dead load and live load) under the action of internal force of structure. Is to find out the most unfavorable one or several groups of internal force combination. Choose the safest results reinforcement and drawing. In addition, the structure of indoor stair designs. Completed the flat pallet bench board, platform beam component such as the internal force and reinforcement calculation and construction drawings. On the floor reinforcement calculation, this design USES the pile foundation, foundation pile caps for the force and reinforcement calculation.After the manual calculation, using the structure analysis software PKPM calculation has carried on the overall framework.Design results including the calculation and construction drawingsKeywords: frame structure seismic design load calculation of internal force calculation of reinforcement calculation目录摘要 (1)1 设计资料 (1)1.1 工程概况 (1)1.2 建筑设计说明书 (2)1.2.1 设计依据 (2)1.2.2 方案说明 (2)1.2.3 等级说明 (3)1.2.4 建筑设计说明及构造做法 (3)1.3 结构说明书 (6)1.3.1 设计楼面活荷载 (6)1.3.2 楼板 (6)1.3.3 梁、柱 (6)1.3.4 墙体 (6)1.3.5 构造柱 (7)1.3.6 其他 (7)2 结构的选型和布置 (7)2.1 结构选型 (7)2.2 结构布置 (7)2.3 初估梁柱截面尺寸 (8)2.3.1 按大跨度进行计算 (8)2.3.2 柱的截面尺寸 (9)3 框架计算简图及梁柱线刚度 (10)3.1 确定框架计算简图 (10)3.2 框架梁柱的线刚度计算 (10)4 荷载计算 (12)4.1 恒载标准值的计算 (12)4.1.1 屋面 (12)4.1.2 各层楼面 (12)4.1.3 梁自重 (13)4.1.4 柱自重 (13)4.1.5 外纵墙自重 (14)4.1.6 内纵墙自重 (14)4.1.7 内隔墙自重 (15)4.1.8 女儿墙自重 (15)4.1.9 山墙自重 (15)4.2 活荷载标准值计算 (16)4.2.1 屋面和楼面荷载标准值 (16)4.2.2 雪荷载 (16)4.3 竖向荷载下框架受荷总图 (16)4.3.1 在A-B 及C-D轴内 (16)4.3.2 在A-B 轴间框架梁 (16)4.3.3 在B- C轴间框架梁 (18)4.3.4 C-D轴间框架梁同A-B 轴间框架梁 (18)4.3.5 A轴柱纵向集中荷载的计算 (18)4.3.6 B轴柱纵向集中荷载的计算 (19)4.4 风荷载计算 (20)4.5 水平地震作用 (21)4.5.1 重力荷载代表值的计算 (22)4.5.1.1 屋面处重力荷载代表值标准值计算 (22)4.5.1.2其余各层楼面处重力荷载标准值计算 (22)4.5.1.3 底层楼面处重力荷载标准值计算 (23)4.5.1.4 屋面雪荷载标准值计算 (23)4.5.1.5 楼面活荷载标准值计算 (23)4.5.1.6 总重力荷载代表值的计算 (23)4.5.2 框架柱抗侧移刚度和结构基本自震周期计算 (24)5 内力计算 (27)5.1 恒载作用下框架的内力 (27)5.1.1 恒载作用下框架的弯矩计算 (27)5.1.2 恒载作用下框架的梁端剪力和轴力计算 (31)5.2 活载作用下框架的内力 (33)5.3 水平地震作用下框架内力计算 (40)6 内力组合 (44)6.1 梁端截面组合的剪力设计值调整 (47)6.2 框架结构柱的内力组合 (48)7 构件配筋计算 (57)7.1 框架梁截面设计 (57)7.2 框架柱截面设计 (60)7.2.1 柱端弯矩设计值调整 (60)7.2.2 柱端剪力设计值调整 (60)7.2.3 柱配筋计算 (61)7.3 板的截面设计 (65)7.4 楼梯设计 (67)7.4.1 楼梯设计资料 (67)7.5 基础配筋计算 (72)7.5.1 设计资料 (72)7.5.2 确定桩的规格数量及初定承台的尺寸 (73)7.5.3 边柱承台的设计 (74)结论 (78)参考文献 (80)致谢 (81)1 设计资料1.1 工程概况（1） 建设地点：某市市郊（2） 工程名称：某学校学生宿舍楼（3） 2，楼板及屋盖均采用现浇钢筋混凝土结构，楼板厚度取120mm ，填充墙采用加气混凝土砌块。

1 工程概况1.1 概况本工程为某政府机关办公楼，本工程为六层钢筋混凝土框架结构体系，建筑面积约4000m2左右，建筑平面一字型，受场地限制，宽度≤17m,长度≤40m。

开间长4.5m，进深长6.6m，层高3.6m，走廊宽2.4m。

框架梁、板、柱均采用现浇混凝土。

1.2 地质资料1.2.1 场地概况拟建建筑场地已经人工填土平整，地形平坦，地面高程4.6m。

1.2.2 地层构成勘察揭露的地层，自上而下除第一层为近期人工填土外，其余均属第四全新世海陆交相互沉积。

勘察深度范围内所揭露的地层，厚度变化很小，分布较均匀，其各层概况为：⑴杂填土：以粘土为主，含大量垃圾和有机质，不宜作为天然地基，平均厚度2.5m。

⑵淤泥质粉质粘土：深灰色，流塑状态。

平均厚度7.1m。

⑶细砂：以细砂为主，少量粉砂，含粘粒，饱和，松散稍密状。

平均厚度为2.4m⑷中砂：以中粗砂为主，饱和，属密实状态，承载力特征值为220kpa，工程地质性良好，可以做桩尖持力层。

本层为揭穿。

1.2.3 地下水情况场地地下水在勘探深度范围内分上下两个含水层，第一含水层位于第⑵层淤泥质粉质粘土层中，属上层空隙滞水，水位高程约为 4.2m；第二层含水层主要存于第⑶层细砂层中，属空隙潜水，具有一定的静水压力。

经取水样进行水质分析，判定该地下水对混凝土无侵蚀性。

1.2.4 工程地质评价⑴场地土类型与场地类别：经计算，本场地15m深度以内土层平均剪切波速（按各层厚度加权平均）为V sm=140~160m/s，即场地土类型为中软场地土；另据区域资料表明，该场地覆盖层厚度D ov为60m，按《建筑抗震设计规范.》划分该场地类别为Ⅱ类土。

⑵场地地基液化判别：第⑶层细砂层为液化土层，I IE =11.3，属中等液化。

⑶地基持力层选择与评价：第⑴层杂填土不宜作天然地基；第⑵层淤泥质粉质粘土位软弱下卧层；第⑶层细砂层属中等液化土层，未经处理不可作为地基持力层；第⑷层中砂层物理学性质较好，可作为桩尖持力层。

.1引言毕业设计是大学阶段尤为重要的一个环节，这次的毕业设计不仅是对我们四年专业学习的总结，也为我们提供了一次系统的整合和运用所学的专业知识的机会。

在指导老师的帮助下，我经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规X、规程、手册等相关内容的理解，巩固了专业知识、提高了综合分析、解决问题的能力。

本次毕业设计分建筑设计和结构设计两部分，建筑设计包括建筑平面图、剖面图、立面图及建筑构造详图；结构设计包括上部结构设计、楼梯、楼板设计。

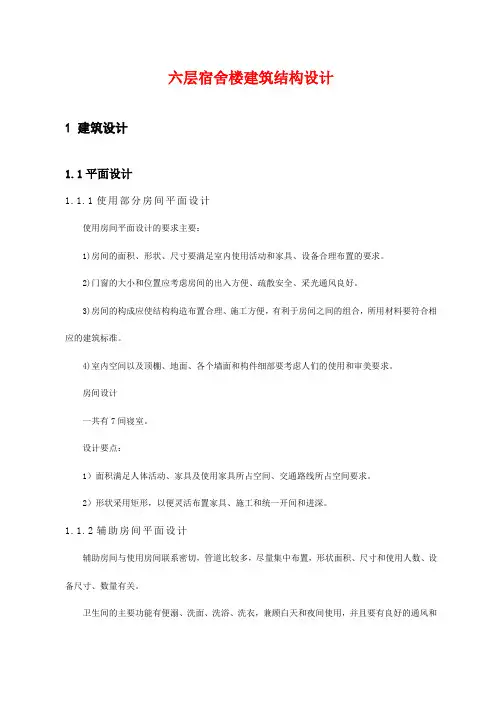

2 建筑设计说明2.1工程概况本毕业设计课题为XX市某高校学生宿舍楼的建筑和结构设计。

建筑总面积为4000平方米左右，钢筋混凝土框架结构，层数4层。

要求具有标准宿舍、传达值班室、卫生设施等功能，其中卫生间采用轻质隔墙、隔板进行分隔。

2.2 建筑设计原则建筑功能布置合理，满足使用要求。

立面美观大方，采光通风良好，符合建筑防火规X要求。

方案经济合理，计算分析方法恰当，结果正确，构造合理。

建筑和结构设计均符合有关国家规X要求，施工图绘制规X，表达清楚。

2.3建筑设计宿舍楼的人员流动相对较大，基于消防的考虑，本工程采用一字型布局。

整栋建筑采用内廊式的通道形式，内廊通道设计宽度为2.4m。

底层有一个主入口，两个分入口，设有两部楼梯，能满足消防和交通要求。

为了满足功能的需要，建筑布局以大开间为主。

开间为3.6m，进深为7m，并设有伸缩缝，宽度为100mm。

建筑层高均为3.3m。

2.4 建筑略图建筑缩略图见图2.1-2.3。

图2.1底层平面图图2.2正立图图2.3剖面图3 结构设计说明结构设计根据建筑施工图确定结构方案，划分板块。

本方案中未布置次梁，根据规X，由跨度确定梁板的截面尺寸；柱的截面尺寸由轴压比限值初步确定，也可假定一配筋率根据轴心受压柱来计算柱的截面尺寸。

3.1 结构设计与分析概述1．楼盖的设计：本设计选择三层楼盖进行设计。

按照荷载分析、内力计算及配筋的一般过程，设计楼板。

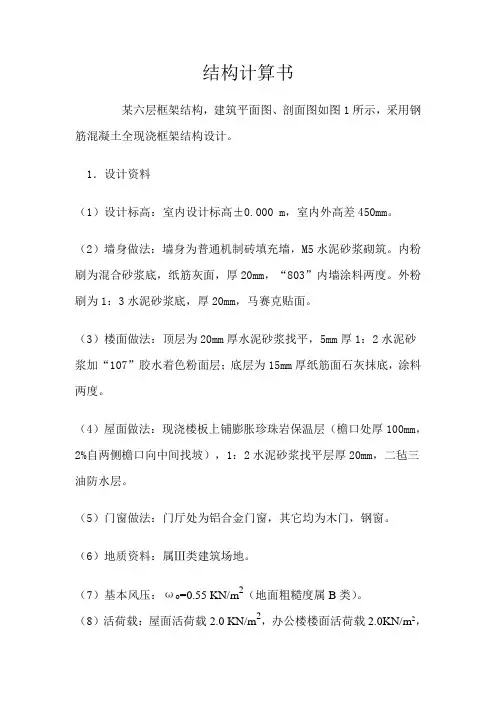

结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。

1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。

（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。

内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。

外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。

（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。

（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。

（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。

（6）地质资料：属Ⅲ类建筑场地。

（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。

（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。

建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。

结构计算简图如图3所示。

根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。

各梁柱构件的线刚度经计算后列于图3。

其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。

边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。

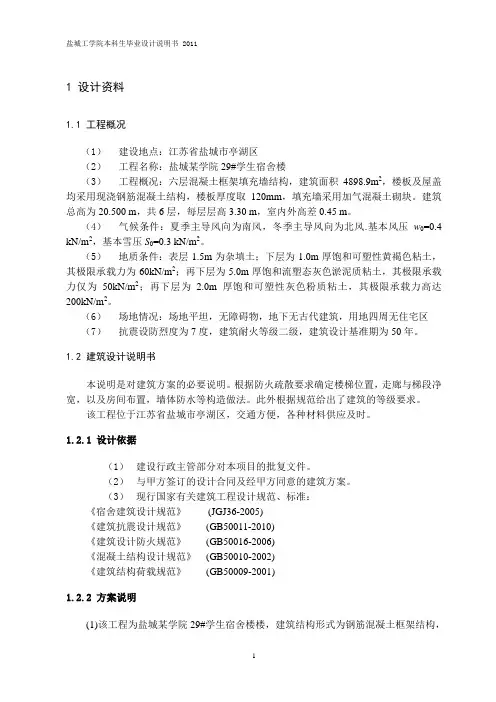

1 设计资料1.1 工程概况（1）建设地点：江苏省盐城市亭湖区（2）工程名称：盐城某学院29#学生宿舍楼（3）工程概况：六层混凝土框架填充墙结构，建筑面积4898.9m2，楼板及屋盖均采用现浇钢筋混凝土结构，楼板厚度取120mm，填充墙采用加气混凝土砌块。

建筑总高为20.500 m，共6层，每层层高3.30 m，室内外高差0.45 m。

（4）气候条件：夏季主导风向为南风，冬季主导风向为北风.基本风压w0=0.4 kN/m2，基本雪压S0=0.3 kN/m2。

（5）地质条件：表层1.5m为杂填土；下层为1.0m厚饱和可塑性黄褐色粘土，其极限承载力为60kN/m2；再下层为5.0m厚饱和流塑态灰色淤泥质粘土，其极限承载力仅为50kN/m2；再下层为 2.0m厚饱和可塑性灰色粉质粘土，其极限承载力高达200kN/m2。

（6）场地情况：场地平坦，无障碍物，地下无古代建筑，用地四周无住宅区（7）抗震设防烈度为7度，建筑耐火等级二级，建筑设计基准期为50年。

1.2 建筑设计说明书本说明是对建筑方案的必要说明。

根据防火疏散要求确定楼梯位置，走廊与梯段净宽，以及房间布置，墙体防水等构造做法。

此外根据规范给出了建筑的等级要求。

该工程位于江苏省盐城市亭湖区，交通方便，各种材料供应及时。

1.2.1 设计依据（1）建设行政主管部分对本项目的批复文件。

（2）与甲方签订的设计合同及经甲方同意的建筑方案。

（3）现行国家有关建筑工程设计规范、标准：《宿舍建筑设计规范》(JGJ36-2005)《建筑抗震设计规范》(GB50011-2010)《建筑设计防火规范》(GB50016-2006)《混凝土结构设计规范》(GB50010-2002)《建筑结构荷载规范》(GB50009-2001)1.2.2 方案说明(1)该工程为盐城某学院29#学生宿舍楼楼，建筑结构形式为钢筋混凝土框架结构，建筑主体高度为20.500 m，基础形式为桩基础。

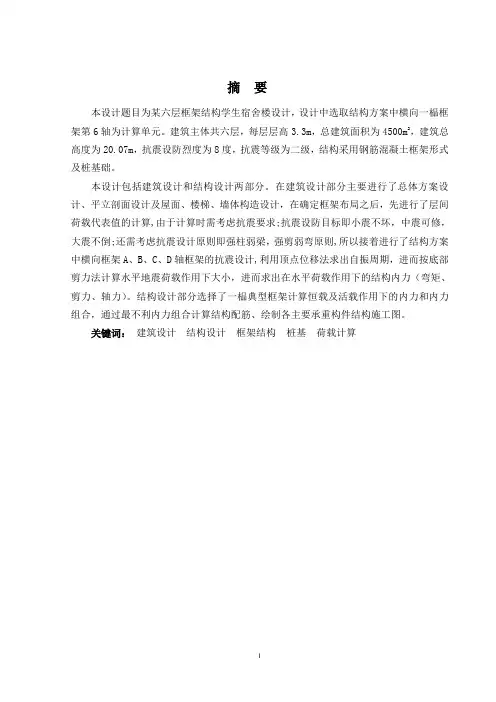

摘要本设计题目为某六层框架结构学生宿舍楼设计，设计中选取结构方案中横向一榀框架第6轴为计算单元。

建筑主体共六层，每层层高3.3m，总建筑面积为4500m2，建筑总高度为20.07m，抗震设防烈度为8度，抗震等级为二级，结构采用钢筋混凝土框架形式及桩基础。

本设计包括建筑设计和结构设计两部分。

在建筑设计部分主要进行了总体方案设计、平立剖面设计及屋面、楼梯、墙体构造设计，在确定框架布局之后，先进行了层间荷载代表值的计算,由于计算时需考虑抗震要求;抗震设防目标即小震不坏，中震可修，大震不倒;还需考虑抗震设计原则即强柱弱梁，强剪弱弯原则,所以接着进行了结构方案中横向框架A、B、C、D轴框架的抗震设计,利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

结构设计部分选择了一榀典型框架计算恒载及活载作用下的内力和内力组合，通过最不利内力组合计算结构配筋、绘制各主要承重构件结构施工图。

关键词：建筑设计结构设计框架结构桩基荷载计算AbstractThe purpose of the design is a six-story students’dormitory portal frame construction design. In the design,to do the antiseismic design in the longitudinal frames of axis 6 for computing element.The architecture has six stories . Its whole floorage is 4500m2, its top is 20.07m high. The earthquake intensity is 8. Style of the building is totally frame structure of reinforced concrete. The foundation of the building is the pile foundation.The design includes architectural design and structural design of two parts. In some of the major architectural design for the overall program design, flat vertical profile design and roof, stairs, wall structural design, in determining the frame layout, the first carried out on behalf of the interlayer load value is calculated, due to be considered when calculating the seismic requirements; fortification goal that no damage in small earthquake,can repair in moderate earquake, no collapse in large earthquake; seismic design principles, namely the need to consider weak beam, strong shear weak bending principles, followed by a horizontal frame structure programs A, B, C, D axis seismic design framework, by using the vertex displacement method for vibration period, thus calculated according to the level of the base shear under seismic load size, and then find in the structure under horizontal load force (moment, shear axial force). Some chose a design framework for calculating typical specimens of dead load and live load combination of internal forces and internal forces, through the most unfavorable combination of computational structural reinforcement force to draw the main load-bearing components construction drawing.Keywords: Architectural design, Structural design,Construction management design, Pile foundation Load calculation目录第一章绪论 (1)第二章建筑设计说明 (4)第三章结构设计计算 (5)第一节梁、柱截面及柱高的确定 (5)第二节重力荷载计算 (7)一、屋面荷载（不上人） (7)二、楼面荷载 (8)三、卫生间荷载 (8)四、墙体重力荷载 (9)五、梁柱重力荷载 (9)六、女儿墙重力荷载 (9)七、门重力荷载 (10)八、窗重力荷载 (10)九、墙体自重 (10)第四章水平地震力作用下框架结构的内力和侧移计算 (16)第一节框架侧移刚度的计算 (16)一、梁的线刚度 (16)二、柱的线刚度 (16)三、柱的侧移刚度 (16)第二节框架自振周期的计算 (17)第三节各质点水平地震作用计算及弹性位移验算 (17)第三节水平地震作用下框架内力的计算 (18)第五章竖向荷载作用下的内力计算 (23)第一节横向框架计算单元的确定 (23)第二节竖向荷载计算 (23)一、恒载计算 (23)二、活载计算 (25)三、内力计算。

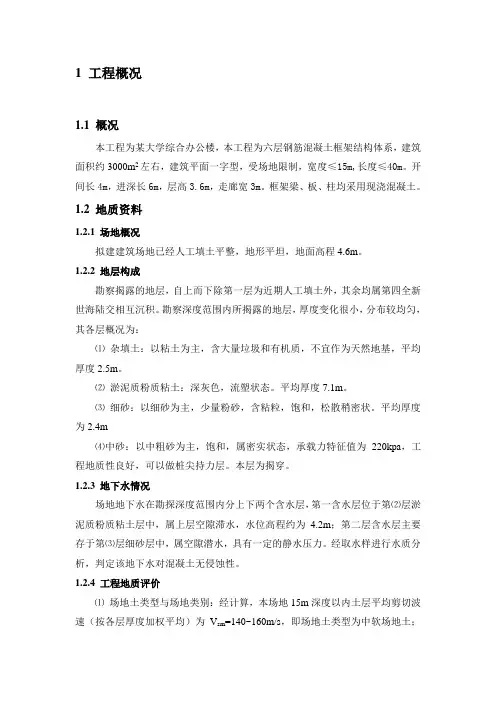

1 工程概况1.1 概况本工程为某大学综合办公楼，本工程为六层钢筋混凝土框架结构体系，建筑面积约3000m2左右，建筑平面一字型，受场地限制，宽度≤15m,长度≤40m。

开间长4m，进深长6m，层高3.6m，走廊宽3m。

框架梁、板、柱均采用现浇混凝土。

1.2 地质资料1.2.1 场地概况拟建建筑场地已经人工填土平整，地形平坦，地面高程4.6m。

1.2.2 地层构成勘察揭露的地层，自上而下除第一层为近期人工填土外，其余均属第四全新世海陆交相互沉积。

勘察深度范围内所揭露的地层，厚度变化很小，分布较均匀，其各层概况为：⑴杂填土：以粘土为主，含大量垃圾和有机质，不宜作为天然地基，平均厚度2.5m。

⑵淤泥质粉质粘土：深灰色，流塑状态。

平均厚度7.1m。

⑶细砂：以细砂为主，少量粉砂，含粘粒，饱和，松散稍密状。

平均厚度为2.4m⑷中砂：以中粗砂为主，饱和，属密实状态，承载力特征值为220kpa，工程地质性良好，可以做桩尖持力层。

本层为揭穿。

1.2.3 地下水情况场地地下水在勘探深度范围内分上下两个含水层，第一含水层位于第⑵层淤泥质粉质粘土层中，属上层空隙滞水，水位高程约为 4.2m；第二层含水层主要存于第⑶层细砂层中，属空隙潜水，具有一定的静水压力。

经取水样进行水质分析，判定该地下水对混凝土无侵蚀性。

1.2.4 工程地质评价⑴场地土类型与场地类别：经计算，本场地15m深度以内土层平均剪切波速（按各层厚度加权平均）为V sm=140~160m/s，即场地土类型为中软场地土；另据区域资料表明，该场地覆盖层厚度D ov为60m，按《建筑抗震设计规范.》划分该场地类别为Ⅱ类土。

⑵场地地基液化判别：第⑶层细砂层为液化土层，I IE =11.3，属中等液化。

⑶地基持力层选择与评价：第⑴层杂填土不宜作天然地基；第⑵层淤泥质粉质粘土位软弱下卧层；第⑶层细砂层属中等液化土层，未经处理不可作为地基持力层；第⑷层中砂层物理学性质较好，可作为桩尖持力层。

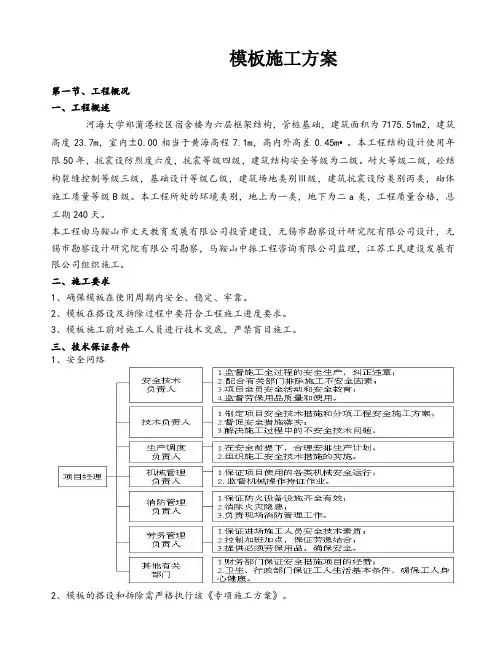

模板施工方案第一节、工程概况一、工程概述河海大学郑蒲港校区宿舍楼为六层框架结构，管桩基础，建筑面积为7175.51m2，建筑高度23.7m，室内±0.00相当于黄海高程7.1m，高内外高差0.45m•。

本工程结构设计使用年限50年，抗震设防烈度六度，抗震等级四级，建筑结构安全等级为二级。

耐火等级二级，砼结构裂缝控制等级三级，基础设计等级乙级，建筑场地类别Ⅲ级，建筑抗震设防类别丙类，砌体施工质量等级B级。

本工程所处的环境类别，地上为一类，地下为二a类，工程质量合格，总工期240天。

本工程由马鞍山市文天教育发展有限公司投资建设，无锡市勘察设计研究院有限公司设计，无锡市勘察设计研究院有限公司勘察，马鞍山中振工程咨询有限公司监理，江苏工民建设发展有限公司组织施工。

二、施工要求1、确保模板在使用周期内安全、稳定、牢靠。

2、模板在搭设及拆除过程中要符合工程施工进度要求。

3、模板施工前对施工人员进行技术交底，严禁盲目施工。

三、技术保证条件1、安全网络2、模板的搭设和拆除需严格执行该《专项施工方案》。

第二节、编制依据《建筑结构荷载规范》GB 50009-2012《混凝土结构设计规范》GB 50010-2010《混凝土结构工程施工质量验收规范》GB 50204-2011《钢结构设计规范》GB 50017-2003《钢结构工程施工质量验收规范》GB 50205-2001《建筑工程施工质量验收统一标准》GB 50300-2013《施工现场临时用电安全技术规范》JGJ 46-2005《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011《建筑施工安全检查标准》JGJ59--2011《建筑施工高处作业安全技术规范》JGJ90--91本工程施工图纸本工程施工组织设计。

第三节、施工计划一、材料与设备计划1、钢材的选用(1)钢材应符合现行国家标准《碳素结构钢》GB/T 700和《低合金高强度结构钢》GB/T 1591的规定。
