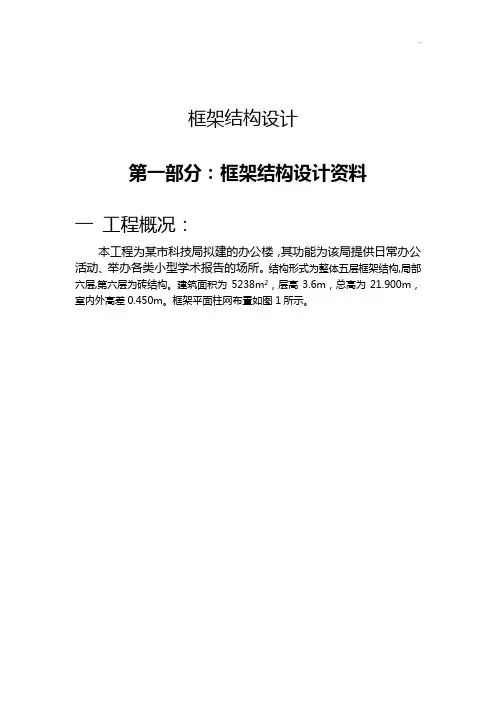

框架结构设计计算书(巨详细的步骤)

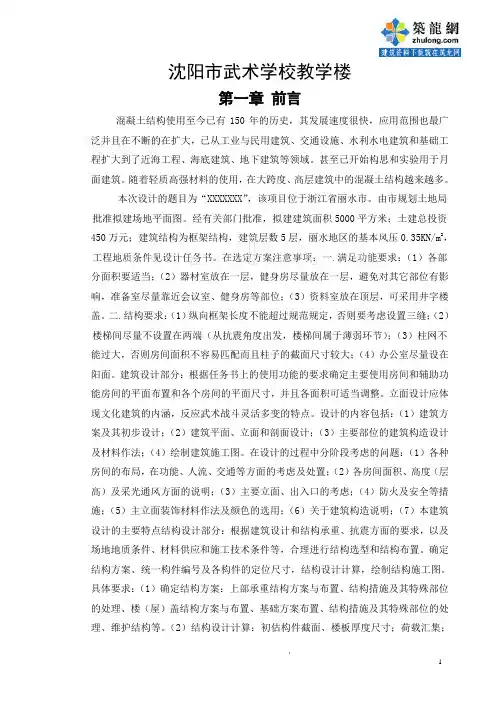

沈阳市武术学校教学楼第一章前言混凝土结构使用至今已有150年的历史，其发展速度很快，应用范围也最广泛并且在不断的在扩大，已从工业与民用建筑、交通设施、水利水电建筑和基础工程扩大到了近海工程、海底建筑、地下建筑等领域。

甚至已开始构思和实验用于月面建筑。

随着轻质高强材料的使用，在大跨度、高层建筑中的混凝土结构越来越多。

本次设计的题目为“XXXXXXX”，该项目位于浙江省丽水市。

由市规划土地局批准拟建场地平面图。

经有关部门批准，拟建建筑面积5000平方米；土建总投资450万元；建筑结构为框架结构，建筑层数5层，丽水地区的基本风压0.35KN/m2，工程地质条件见设计任务书。

在选定方案注意事项：一.满足功能要求：（1）各部分面积要适当；（2响，准备室尽量靠近会议室、健身房等部位；（3）资料室放在顶层，可采用井字楼盖。

二.结构要求：（1）纵向框架长度不能超过规范规定，否则要考虑设置三缝；（2）楼梯间尽量不设置在两端（从抗震角度出发，楼梯间属于薄弱环节）；（3）柱网不能过大，否则房间面积不容易匹配而且柱子的截面尺寸较大；（4）办公室尽量设在阳面。

建筑设计部分：根据任务书上的使用功能的要求确定主要使用房间和辅助功能房间的平面布置和各个房间的平面尺寸，并且各面积可适当调整。

立面设计应体现文化建筑的内涵，反应武术战斗灵活多变的特点。

设计的内容包括：（1）建筑方案及其初步设计；（2）建筑平面、立面和剖面设计；（3）主要部位的建筑构造设计及材料作法；（4）绘制建筑施工图。

在设计的过程中分阶段考虑的问题：（1）各种房间的布局，在功能、人流、交通等方面的考虑及处置；（2）各房间面积、高度（层高）及采光通风方面的说明；（3）主要立面、出入口的考虑；（4）防火及安全等措施；（5）主立面装饰材料作法及颜色的选用；（6）关于建筑构造说明；（7）本建筑设计的主要特点结构设计部分：根据建筑设计和结构承重、抗震方面的要求，以及场地地质条件、材料供应和施工技术条件等，合理进行结构选型和结构布置。

结构设计计算说明书第一章 工程概况该建筑为陕西陕焦化工有限公司招待所，地址位于渭南市富平县。

该建筑结构类型采用钢筋混凝土现浇框架构。

建筑场地范围大约54米³18米；建筑面积：约为4800平方米。

层数：5层；拟建场地的场地类别为Ⅱ类;基本风压：0.35 kN/m²；基本雪压：0.20 kN/m²。

结构的使用环境类别为一类，雨篷等外露构件为二b类。

抗震设防烈度为7度, 设计基本地震加速度值为0.15g,地震分组为第一组设计, 设计特征周期T g=0.35s, 阻尼比为0.05。

第二章 结构布置根据该房屋的使用功能及建筑设计的要求，进行了建筑平面、立面及剖面设计，填充墙采用240mm厚的混凝土心砖砌筑，楼盖及屋盖均采用现浇钢筋混凝土结构，楼板厚度取100mm。

该建筑为招待所，房间布局较为整齐规则，所以采用横向框架承重方案，四柱三跨不等跨的形式。

柱网布置形式详见建筑平面图。

平面详图结构简图2.1 梁截面尺寸估算2.2 柱截面尺寸估算n为验算截面以上楼层层数，g为折算在单位建筑面积上的重力荷载代表值，框架结构近似取15 kN/m²，F为简支状态计算的柱的负荷面，β为考虑地震作用组合后柱轴压力增大系数。

由设计要求得，抗震设防烈度为7度，房屋高度不超过30m，丙类建筑，该框架的抗震等级为三级。

抗震等级为三级的框架结构轴压比限值 [μn]=0.9。

根据上述结果，并综合考虑其它因素，本设计柱截面尺寸取值如下2.3 基础尺寸估算第三章 框架侧移刚度3.1 横向框架梁侧移刚度3.2 横向框架柱侧移刚度0.760.751~5层楼面4.2 屋面及楼面可变荷载标准值∑D 1/∑D 2=>0.7，该框架为规则框架。

第四章 重力荷载计算4.1 屋面及楼面永久荷载标准值屋面(不上人)∑D 1/∑D 2=>0.7，该框架为规则框架。

3.3 纵向框架梁侧移刚度3.4 纵向框架柱侧移刚度3.4.1 中框架柱侧移刚度3.4.2 边框架柱侧移刚度3.2.1 中框架柱侧移刚度3.2.2 边框架柱侧移刚度恒载5层2~4层1层4.4 计算重力荷载代表值 墙体为240mm厚粘土空心砖，外墙面贴瓷砖0.5kN/m²内墙面为20厚抹灰，内墙体为240mm厚粘土空心砖，两侧均为20厚抹灰。

框架结构设计计算书第⼀章建筑设计⼀、建筑概况1、设计题⽬：++++++++++++2、建筑⾯积：6500㎡3、建筑总⾼度：19.650ｍ（室外地坪算起）4、建筑层数：六层5、结构类型：框架结构⼆、⼯程概况：该旅馆为五层钢筋框架结构体系，建筑⾯积约6500m2，建筑物平⾯为V字形。

⾛廊宽度2.4m,标准层⾼3.6m，室内外⾼差0.45m，其它轴⽹尺⼨等详见平⾯简图。

三、设计资料1、⽓象条件本地区基本风压 0.40kN/㎡，基本雪压0.35kN/㎡(按你设计的城市查荷载规范)2、抗震烈度：7度第⼀组，设计基本地震加速度值0.01g(按你设计的城市查抗震规范)3、⼯程地质条件建筑地点冰冻深度0.7M；(按你设计的城市查地基设计规范)建筑场地类别：Ⅱ类场地⼟；（任务书如⽆，可按此）场地⼟层⼀览表（标准值）（可按此选⽤）注：1）地下稳定⽔位居地坪-6m以下；2）表中给定⼟层深度由⾃然地坪算起。

4、屋⾯做法：防⽔层：⼆毡三油或三毡四油结合层：冷底⼦油热马蹄脂⼆道保温层：⽔泥⽯保温层（200mm厚）找平层：20mm厚1：3⽔泥砂浆结构层：100mm厚钢筋砼屋⾯板板底抹灰：粉底15mm厚5、楼⾯做法：⽔磨⽯地⾯：或铺地砖120㎜厚现浇砼板（或按你设计的楼板厚度）粉底（或吊顶）15mm厚6、材料梁、柱、板统⼀采⽤混凝⼟强度等级为C30，纵筋采⽤HPB335，箍筋采⽤HPB235，板筋采⽤HPB235级钢筋四、建筑要求建筑等级:耐⽕等级为Ⅱ级抗震等级为3级设计使⽤年限50年五、采光、通风、防⽕设计1、采光、通风设计在设计中选择合适的门窗位置，从⽽形成“穿堂风”，取得良好的效果以便于通风。

2、防⽕设计本⼯程耐⽕等级为Ⅱ级，建筑的内部装修、陈设均应做到难燃化，以减少⽕灾的发⽣及降低蔓延速度，公共安全出⼝设有三个（按设计），可以⽅便⼈员疏散。

因该为旅馆的总⾼度超过21m属多层建筑，因⽽根据《⾼层民⽤建筑设计防⽕规范》（2001版GB50045-95）规定，楼梯间应采⽤封闭式，防⽌烟⽕侵袭。

框架结构设计计算书-很全⾯第1章⼯程概况和建筑设计1.1⼯程概况本⼯程为幸福⼩区7#单元住宅楼，场地平整，总层数为五层，总建筑⾯积约为2660平⽅⽶。

⼀层⼩棚层层⾼为2.2⽶，屋顶为四坡屋顶，⾼3.24⽶，其余各标准层的层⾼均为2.8⽶。

建筑的总⾼度为：17.24⽶。

建筑装饰按常规作法，每层两个单元，由⼀个⼩套，两个中套，⼀个⼤套组成。

⼩套⾯积55.93m2，中套65.33m2，⼤套88.12m2。

根据场区⾼程的实测数据及规划部门的相关材料，确定⼩棚层室内外⾼差为0.6m。

建筑物所在地区抗震设防烈度为7度，Ⅱ类建筑场地，设计基本地震加速度为0.1g，设计分组为第⼀组,基本雪压0.4kPa，基本风压0.55kPa，地⾯粗糙度为B类.抗震设防类别为丙类建筑，设计使⽤年限为50年，建筑结构安全等级为Ⅱ级。

地下⽔较发育，⽔位受海⽔潮汐影响，平均⽔位在地⾯以下1.25～2.2m。

最⼤冻⼟层深度为0.5m。

场区存在轻微液化⼟层。

⼯程地质条件具体见设计指导书。

1.2 建筑设计1.2.1建筑设计住宅楼的平⾯设计要考虑：1 房间使⽤⾯积、形状、⼤⼩的确定2 家具的布置与摆放3 门窗⼤⼩及位置的确定4 交通联系部分的平⾯设计⽴⾯设计是在满⾜房间的使⽤要求和技术经济条件下，运⽤建筑造型和⽴⾯构图的⼀些规律，结合平⾯的内部空间组合进⾏的。

进⾏⽴⾯设计设计时要考虑房屋的内部空间关系，相邻⽴⾯的协调，各⽴⾯墙⾯的处理和门窗安排，满⾜⽴⾯形式美观要求，同时还应考虑各⼊⼝，⾬篷等细部构件的处理。

建筑剖⾯考虑的是建筑物各部分⾼度，建筑层数和空间结构体系。

确定房间净⾼时，主要考虑房间的使⽤性质，室内采光通风及设备设置和结构类型。

1.2.2建筑做法1.2.2.1 墙⾝做法采⽤加⽓混凝⼟砌块填充墙，⽤M5混合砂浆砌筑；1.外墙⾯做法两⾯抹灰+保温+⾯砖2.内墙⾯做法两⾯抹灰+内墙涂料1.2.2.2 楼⾯做法：1.普通楼⾯10厚地砖+30厚1:2.5⽔泥砂浆结合层+20厚板底抹灰 2.卫⽣间楼⾯20厚板底抹灰+40厚（平均厚度）细⽯混凝⼟找坡+防⽔层+20厚⽔泥砂浆找平+ ⾯砖1.2.2.3 屋⾯做法：红⾊英红⽡30厚1:3⽔泥砂浆卧⽡层20厚1：3⽔泥砂浆隔离保护层 60厚聚苯板隔热材料保温层 1.5厚聚氨酯防⽔层20厚1：3⽔泥砂浆找平层100（120）厚现浇钢筋混凝⼟楼板板底抹灰和素⽔泥浆⼀道1.2.2.4 门窗做法：门厅处为铝合⾦门窗，其他均为⽊门，铝合⾦窗。

73 1XXXXX设计学生：指导老师：三峡大学XX学院摘要：本设计课题为。

Abstract：The project is the design of a express hotel.关键词：框架结构抗震等级内力分析荷载组合独立基础板式楼梯Keywords:frame structure前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教与学的重要过程,是对大学期间所学专业知识的全面总结。

本组毕业设计题目为。

1.建筑设计1．1工程概况本工程为该工程采用钢筋混凝土框架结构，抗震设防烈度为7度(0. 1g)，设计地震分组为第一组，抗震等级为三级。

1．2地质资料工程重要性等级为三级，本地区属亚热带大陆行季风气候，1．3平面布置在平面布置中73 2 1．4立面布置1．5各种用房和交通联系的设计本工程工程重要性等级为三级，根据《旅馆建筑设计规范》1．6建筑各构件用料、装饰及做法1.墙体：2.结构设计2．1．1结构布置方案及结构选型根据建筑使用功能要求，本工程采用框架承重方案。

框架柱网布置如下图2.1.1：2．1．2确定结构计算简图（1）计算基本假定：○1一片框架可以抵抗在本身平面内的侧向力，而在平面外的刚度很小，可以忽略（因而整个结构可以划分成若干个平面结构共同抵抗与平面结构平行的侧向荷载，垂直于该方向的结构不参加受力）；○2楼板在其自身平面内刚度无限大，楼板平面外刚度很小，可以忽略（因而在侧向力作用下，楼板可做刚体平移或转动，各个平面抗侧力结构之间通过楼板无相互联系和协同工作）。

73 3图2.1.1：框架柱网布置图框架近似计算补充假定：a．忽略梁、柱轴向变形及剪切变形；b．杆件为等截面等刚度，以杆件轴线作为框架计算轴线；c．在竖向荷载的作用下结构的侧移很小，因此，在计算竖向荷载作用时，假定结构无侧移。

（2）计算简图如下图2.1.2（1）根据图2.1.1框架柱网布置图，如图2.1.2（1）所示，选定阴影部分作为框架结构的计算单元，假定框架柱嵌固于基础顶面，框架梁与柱刚接。

结构手算书专业：土木工程班级：*******姓名：***指导老师：***采用预制楼板、现浇横向承重框架，抗震设防烈度为 7 度，地震分组为第一组，二类场地，基本风压ω0=0.8KN/2m 。

基本雪压20/35.0m kN s =，地粗糙程度为B 类。

抗震设防烈度按8度(0.2g)，Ⅱ类场地，一组；地基承载力特征值150kPa,不考虑基础深宽修正，基础埋深 2.0m 。

C25混凝土，,/9.112mm N f c =,/27.12mm N f t =8.2,/78.12==c tk E mm N f ×104,/300335HRB /210235HPB /2'22mm N f f mm N f mm N y y y ===级钢筋，；级钢筋；ξb=0.55。

进行框架结构设计。

一、框架计算简图及梁柱截面尺寸 1.计算单元选取框架布置均匀对称，现取一榀框架作为计算单元，单元宽度是7.2m ，计算简图如下：2.（1）恒荷载标准值Gk1)屋面恒载屋面防水、保温、隔热 2.91 KN/m2预制楼板 25×0.12=3.00 KN/m2吊顶 0.12 KN/m2合计 6.03 KN/m22）楼面恒载面层水磨面层 0.65 KN/m2整浇层 35厚细石混凝土 0.84 KN/m2结构层预制楼板 3.00 KN/m2吊顶 0.12 KN/m2合计 4.61 KN/m23）框架横梁自重取梁宽 b=250mm,梁高h=500mm,则有25×0.25×0.50＝3.125（KN/m）4)梁顶线荷载屋面梁： 6.03×7.2+3.125=46.54（KN/m）楼面梁： 4.61×7.2+3.125=36.34（KN/m）(2)竖向活荷载标准值Qk1)屋面活载雪荷载： 0.25 KN/m2 屋面均布活荷载：按不上人,考虑维修荷载,取为 0.7 KN/m2屋面梁活载： 0.7×7.2＝5.04（KN/m）2）楼面活载根据荷载规范，办公楼楼面活载标准值取 2.0 KN/m2 楼面梁活荷载： 2.0×7.2＝14.4（KN/m）3）风荷载标准值Wk基本风压为W=0.35 KN/m2 ,风载体型系数迎风面为0.8,背风面为－0.5,综合为μs=0.8－(－0.5)=1.3。

第一章结构选择1.1结构平面布置1.1平面布置图1.2 结构选型1.结构体系选型：采用钢筋混凝土现浇框架结构体系；2.屋面结构：采用现浇钢筋混凝土肋形盖，刚柔性相结合的屋面屋面板厚120mm。

3.楼面结构：全部采用现浇钢筋混凝土肋形楼盖，板厚120mm。

4.楼梯结构：采用钢筋混凝土板式楼梯。

第二章框架计算简图及梁柱线刚度2.1 确定框架计算简图2.1计算简图框架计算单元如上图1.1 所示，取14 号轴的一榀框架计算，假定框架柱嵌固于基础顶面，框架梁和柱刚接。

由于各层柱的截面尺寸不变，故梁跨摩登和柱截面形心轴线之间的距离。

底层柱高从基础顶面算至二层楼面，基顶标高根据地质条件、室内外高差，定为-1.10m,二层楼面标高为4.45m。

其余各层柱高从楼面至上一层楼面（即层高），均为3.30m 。

由此可以绘出框架的计算简图2.1。

.2.2 框架梁柱的线刚度计算对于中框架梁取02I I = 左边框架梁m kN m km L EI i .109.36.6/)6.0(24.01212/10.03/4327⨯=⨯⨯⨯⨯⨯==左边梁 中间框架梁m kN m km L EI i .108.104.2/)6.0(24.01212/10.03/4327⨯=⨯⨯⨯⨯⨯==左边梁 右边框架梁m kN m km L EI i .109.36.6/)6.0(24.01212/10.03/4327⨯=⨯⨯⨯⨯⨯==左边梁 底层柱（A~D 轴）m kN m m km L EI i .105.35.44/)5.0(121/10.03/4427⨯=⨯⨯⨯==底柱 其余柱（A~D 轴）m kN m m km L EI i .10.740.33/)5.0(121/10.03/4427⨯=⨯⨯⨯==余柱 令1=余柱i ，则其余各杆件的相对线刚度为：83.0.107.4.10.9344'=⨯⨯=mkN mkN i 左梁 0.32.107.4.1010.844'=⨯⨯=mkN m kN i 中跨梁 83.0.107.4.10.9344'=⨯⨯=mkN m kN i 右边跨梁 74.0.107.4.10.5344'=⨯⨯=mkN m kN i 底柱 第三章 荷载计算3.1 恒荷载标准值计算（1）屋面屋面板30厚细石混凝土保护层（刚性） 222/66.003.0m kN =⨯ 4厚高聚物沥青卷材防水（三毡四油铺小石子） 2/4.0m kN 20厚1:3水泥砂浆找平层 2/4.02002.0m kN =⨯1:6水泥焦渣找2%坡最薄30厚 2/37.14165.003.0m kN =⨯+ 120厚钢筋混凝土板 2/00.32512.0m kN =⨯ 10厚混凝砂浆抹灰 2/17.01701.0m kN =⨯ 合计 2/00.6m kN （2）标准层楼面瓷砖地面（包括水泥砂浆打底） 2/55.0m kN 120厚钢筋混凝土板 2/32512.0m kN =⨯ 10厚混凝砂浆抹灰 2/17.0m kN 合计 2/72.3m kN （3）卫生间、盥洗室地面瓷砖地面（包括水泥砂浆打底） 2/55.0m kN 20厚素钢筋混凝土刚性防水层 2/5.02502.0m kN =⨯ 30厚1:6水泥焦渣找坡 2/45.01503.0m kN =⨯ 100厚钢筋混凝土板 2/25.0251.0m kN =⨯ 20厚水泥砂浆抹灰 2/4.02002.0m kN =⨯ 合计 2/4.4m kN （4）走廊地面水磨石地面（10mm 面层，包括水泥粗石打底） 2/65.0m kN 40厚C20细石混凝土垫层 2/0.12504.0m kN =⨯ 120厚钢筋混凝土板 2/00.32512.0m kN =⨯ 10厚混合砂浆抹灰 2/17.01701.0m kN =⨯ 合计 2/82.4m kN （5）阳台地面瓷砖地面（包括水泥粗砂打底） 2/55.0m kN100厚钢筋混凝土板2/5.2mkN10厚混合砂浆抹灰2/17.0mkN合计2/22.3mkN内隔墙（1）自重纵墙mkN/66.11187.224.0=⨯⨯20厚水泥粉刷墙面mkN/94.127.21802.0=⨯⨯⨯合计13.60kN/m 盥洗室墙体（2）自重纵墙mkN/66.11187.224.0=⨯⨯贴瓷砖（包括水泥砂浆打底）共25厚mkN/7.225.07.2=⨯⨯合计14.36kN/m 盥洗室墙体（3）自重纵墙11.66kN/m 20厚水泥粉刷墙面mkN/97.07.21802.0=⨯⨯贴瓷砖墙面（包括水泥砂浆打底，共25mm厚）mkN/4.15.07.2=⨯合计14.03kN/m 墙体（4）自重（自重=墙总重-洞口重+门窗重+抹灰重）/长度mkN/99.19.0)2189.03.002.04.29.02.0)189.04.224.0()189.07.224.0(=÷⨯⨯⨯⨯+⨯⨯+⨯⨯⨯-⨯⨯⨯=墙体（5）自重纵墙mkN/66.117.21824.0=⨯⨯20厚水泥粉刷墙面0.97kN/m 贴瓷砖墙面（包括水泥砂浆打底，共25mm厚） 1.4kN/m 合计14.03kN/m 墙体（6）自重算法如墙体（4）=4.58kN/m墙体（7）自重纵墙mkN/37.61895.212.0=⨯⨯20厚水泥粉刷墙面mkN/06.195.21802.0=⨯⨯贴瓷砖墙面（包括水泥砂浆打底，共25mm厚）mkN/48.15.095.2=⨯合计8.91Kn/m 墙体(8)自重纵墙mkN/27.69.21812.0=⨯⨯20厚水泥粉刷墙面mkN/09.229.21802.0=⨯⨯⨯合计 8.81kN/m 墙体（9）自重 算法如墙体（4） =2.98kN/m墙体（10）自重纵墙 m kN /27.6189.212.0=⨯⨯ 20厚水泥粉刷墙面 m kN /04.19.21802.0=⨯⨯ 贴瓷砖墙面（包括水泥砂浆打底，共25mm 厚） m kN /5.19.25.0=⨯ 合计 8.81kN/m 墙体（11）自重 算法如墙体（4） =5.1kN/m墙体（a ）自重纵墙 m kN /53.12189.224.0=⨯⨯ 20厚水泥粉刷 m kN /09.229.21802.0=⨯⨯⨯ 合计 14.62kN/m 墙体(b)自重 算法如墙体（4） =7.39kN/m阳台栏杆处自重 算法如墙体（4） =3.63kN/m 梁自重mm mm h b 600240⨯=⨯梁自重 m kN m kN /88.2)12.06.0(24.0/253=-⨯⨯ 10厚混合砂浆抹灰 0.24kN/m 合计 3.12kN/m mm mm h b 400240⨯=⨯梁自重 m kN m kN /68.1)12.04.0(24.0/253=-⨯⨯ 10厚混合砂浆抹灰 0.18kN/m 合计 1.86kN/mm kN m kN /68.1)12.04.0(24.0/253=-⨯⨯梁自重 m kN m kN /38.1)12.035.0(24.0/253=-⨯⨯ 10厚混合砂浆抹灰 0.16kN/m 合计 1.54kN/m 基础梁自重mm mm h b 600240⨯=⨯梁自重 m kN m kN /6.36.024.0/253=⨯⨯ 柱自重mm mm h b 500500⨯=⨯柱自重 m kN m kN /25.65.05.0/253=⨯⨯10厚混合砂浆抹灰 m kN m kN /34.001.05.0/173=⨯⨯ 合计 6.59kN/m3.2活荷载标准值计算（1） 屋面和楼面活荷载标准值 根据《荷载规范》查的： 上人屋面：2/0.2m kN 走廊： 2/5.2m kN 竖向荷载下框架受荷总图A 轴阳台处悬挑梁所受荷载集中力：屋面：恒载 []kN 12.216.386.1)25.025.021(75.00.632=⨯++⨯-⨯⨯活载 []kN 82.46.3)25.025.021(75.00.232=⨯+⨯-⨯⨯楼面：恒载 []kN 50.276.363.386.1)25.025.021(75.022.332=⨯+++⨯-⨯⨯活载 []kN 82.46.3)25.025.021(75.00.232=⨯+⨯-⨯⨯板传荷载屋面：恒载 m kN /63.528575.00.6=⨯⨯⨯活载 m kN /88.128575.00.2=⨯⨯⨯楼面：恒载 m kN /02.328575.022.3=⨯⨯⨯活载 m kN /88.128575.00.2=⨯⨯⨯外挑梁所受均布荷载屋面：恒载=梁自重+板传荷载=1.86+5.63 =7.49kN/m 活载=板传荷载 =1.88kN/m楼面：恒载=梁自重+墙重+板传荷载=1.86+14.62+3.22 =19.7kN/m 活载=板传荷载 =1.88kN/m A-B 轴框架梁集中力：屋面：恒载=梁重+板传荷载=kN81.572216.386.122411.254.12812.154.121.241)25.025.021(75.00.6221.241)25.025.021(45.00.622.141)25.025.021(6.00.62812.1856.00.622.185)25.025.021(45.00.69.08545.00.65.18575.00.66.30.6858.132323232=⨯⨯⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯ 活载=板传荷载=kN 17.1521.241)25.025.021(75.00.2221.241)25.025.021(45.00.222.141)25.025.021(6.00.22812.1856.00.222.185)25.025.021(45.00.69.08545.00.25.18575.00.26.30.2858.132323232=⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯楼面：恒载=墙重+梁重+板传荷载=kN64.742122.136.82215.181.82.12411.54129.098.22.124158.42.128191.82216.386.122411.286.12812.154.121.241)25.025.021(75.072.3221.241)25.025.021(45.072.322.141)25.025.021(6.072.32812.1856.072.322.185)25.025.021(45.00.69.08545.072.35.18575.072.36.372.3858.132323232=⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯活载=板传荷载=kN 17.1521.241)25.025.021(75.00.2221.241)25.025.021(45.00.222.141)25.025.021(6.00.22812.1856.00.222.185)25.025.021(45.00.69.08545.00.25.18575.00.26.30.2858.132323232=⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯板传均布荷载屋面：恒载 m kN /22.192)25.025.021(8.100.632=⨯+⨯-⨯⨯m kN /01.82)25.025.021(75.000.632=⨯+⨯-⨯⨯活载 m kN /41.62)25.025.021(8.100.232=⨯+⨯-⨯⨯ m kN /67.22)25.025.021(75.000.232=⨯+⨯-⨯⨯ 楼面：恒载 m kN /92.112)25.025.021(8.172.332=⨯+⨯-⨯⨯m kN /97.42)25.025.021(75.072.332=⨯+⨯-⨯⨯ 活载 m kN /41.62)25.025.021(8.100.232=⨯+⨯-⨯⨯ m kN /67.22)25.025.021(75.000.232=⨯+⨯-⨯⨯ A- B 轴梁所受均布荷载屋面：恒载=梁重+板传荷载 =3.12+19.22 =22.34kN/m活载=板传荷载 =6.41kN/m恒载=梁重+板传荷载 =3.12+8.01=11.13kN/m 活载=板传荷载 =2.67kN/m楼面：恒载=梁重+墙重+板传荷载=3.12+13.60+11.92 =28.64kN/m 活载=板传荷载 =6.41kN/m 恒载=梁重+墙重+板传荷载 =3.12+14.36+4.97 =22.45kN/m活载=板传荷载 =2.67kN/m B- C 轴框架梁荷载板传荷载屋面：恒载 m kN /00.92852.100.6=⨯⨯⨯活载 m kN /00.32852.100.2=⨯⨯⨯楼面：恒载 m kN /23.72852.182.4=⨯⨯⨯活载 m kN /75.32852.150.2=⨯⨯⨯B-C 梁所受均布荷载屋面：恒载=梁重+板传荷载=3.12+9.00 =12.12kN/M 活载=板传荷载 =3.00kN/m楼面：恒载=梁重+板传荷载=3.12+7.23 =10.35kN/m 活载=板传荷载 =3.75kN/mC- D 轴框架梁等同于A-B 轴框架梁集中力：屋面：恒载=梁重+板传荷载=kN81.572216.386.122411.254.12812.154.121.241)25.025.021(75.00.6221.241)25.025.021(45.00.622.141)25.025.021(6.00.62812.1856.00.622.185)25.025.021(45.00.69.08545.00.65.18575.00.66.30.6858.132323232=⨯⨯⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯ 活载=板传荷载=kN 17.1521.241)25.025.021(75.00.2221.241)25.025.021(45.00.222.141)25.025.021(6.00.22812.1856.00.222.185)25.025.021(45.00.69.08545.00.25.18575.00.26.30.2858.132323232=⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯楼面：恒载=墙重+梁重+板传荷载=kN64.742122.136.82215.181.82.12411.54129.098.22.124158.42.128191.82216.386.122411.286.12812.154.121.241)25.025.021(75.072.3221.241)25.025.021(45.072.322.141)25.025.021(6.072.32812.1856.072.322.185)25.025.021(45.00.69.08545.072.35.18575.072.36.372.3858.132323232=⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯活载=板传荷载=kN 17.1521.241)25.025.021(75.00.2221.241)25.025.021(45.00.222.141)25.025.021(6.00.22812.1856.00.222.185)25.025.021(45.00.69.08545.00.25.18575.00.26.30.2858.132323232=⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯⨯⨯+⨯⨯⨯+⨯-⨯⨯+⨯⨯⨯+⨯⨯⨯+⨯⨯⨯板传均布荷载屋面：恒载 m kN /22.192)25.025.021(8.100.632=⨯+⨯-⨯⨯m kN /01.82)25.025.021(75.000.632=⨯+⨯-⨯⨯ 活载 m kN /41.62)25.025.021(8.100.232=⨯+⨯-⨯⨯ m kN /67.22)25.025.021(75.000.232=⨯+⨯-⨯⨯ 楼面：恒载 m kN /92.112)25.025.021(8.172.332=⨯+⨯-⨯⨯m kN /97.42)25.025.021(75.072.332=⨯+⨯-⨯⨯ 活载 m kN /41.62)25.025.021(8.100.232=⨯+⨯-⨯⨯ m kN /67.22)25.025.021(75.000.232=⨯+⨯-⨯⨯ C-D 轴梁所受均布荷载屋面：恒载=梁重+板传荷载 =3.12+19.22 =22.34kN/m活载=板传荷载 =6.41kN/m恒载=梁重+板传荷载 =3.12+8.01=11.13kN/m活载=板传荷载 =2.67kN/m楼面：恒载=梁重+墙重+板传荷载=3.12+13.60+11.92 =28.64kN/m 活载=板传荷载 =6.41kN/m 恒载=梁重+墙重+板传荷载 =3.12+14.36+4.97 =22.45kN/m 活载=板传荷载 =2.67kN/mD 轴外悬挑梁等同于A 轴外悬挑梁集中力：屋面：恒载 []kN 12.216.386.1)25.025.021(75.00.632=⨯++⨯-⨯⨯活载 []kN 82.46.3)25.025.021(75.00.232=⨯+⨯-⨯⨯楼面：恒载 []kN 50.276.363.386.1)25.025.021(75.022.332=⨯+++⨯-⨯⨯活载 []kN 82.46.3)25.025.021(75.00.232=⨯+⨯-⨯⨯板传荷载屋面：恒载 m kN /63.528575.00.6=⨯⨯⨯活载 m kN /88.128575.00.2=⨯⨯⨯楼面：恒载 m kN /02.328575.022.3=⨯⨯⨯活载 m kN /88.128575.00.2=⨯⨯⨯外挑梁所受均布荷载屋面：恒载=梁自重+板传荷载=1.86+5.63=7.49kN/m 活载=板传荷载 =1.88kN/m楼面：恒载=梁自重+墙重+板传荷载=1.86+14.62+3.22 =19.7kN/m 活载=板传荷载 =1.88kN/m A 轴柱纵向集中荷载计算顶层柱： 女儿墙自重（做法:墙高1100mm,100mm 的混凝土压顶）()mkN m kN m kN m kN /67.6/5.024.022.124.01.0/25/181.124.0233=⨯+⨯+⨯⨯+⨯⨯顶层柱恒载=女儿墙自重+梁自重+板传荷载()kN42.726.3)75.601.4(5.06.312.36.367.6=⨯++-⨯+⨯=活载=板传荷载kNm kN 25.136.3/68.3=⨯=标准层柱：恒载=墙重+梁重+板传荷载kN51.556.337.6)5.06.3(12.3)5.06.3(39.7=⨯+-⨯+-⨯=活载=板传荷载kNm kN 25.136.3/68.3=⨯=基础顶面：恒载=底层外纵墙自重+基础梁自重kNm kN 52.4716.1136.36)5.06.3(12.3)5.06.3(/73.11=+=-⨯+-⨯=B 轴柱纵向集中荷载的计算顶层柱：恒载=梁自重+板传荷载+次梁传荷载kN49.5782.47)5.06.3(12.3=+-⨯=活载=板传荷载 =14.70kN标准层柱：恒载=梁自重+板传荷载+次梁传荷载+墙重传荷载kN26.8059.70)5.06.3(12.3=+-⨯=活载=板传荷载 =14.70kN基础顶面：恒载=底层内墙自重+基础梁自重kN04.53)5.06.3(12.3)5.06.3(99.13=-⨯+-⨯=C 轴柱纵向集中荷载等同于B 轴柱纵向集中荷载顶层柱：恒载=梁自重+板传荷载+次梁传荷载kN49.5782.47)5.06.3(12.3=+-⨯=活载=板传荷载 =14.70kN标准层柱：恒载=梁自重+板传荷载+次梁传荷载+墙重传荷载kN26.8059.70)5.06.3(12.3=+-⨯=活载=板传荷载 =14.70kN基础顶面：恒载=底层内墙自重+基础梁自重kN04.53)5.06.3(12.3)5.06.3(99.13=-⨯+-⨯=D 轴柱纵向集中荷载顶层和标准层等同于A 轴柱纵向集中荷载顶层柱： 女儿墙自重（做法:墙高1100mm,100mm 的混凝土压顶）()mkN m kN m kN m kN /67.6/5.024.022.124.01.0/25/181.124.0233=⨯+⨯+⨯⨯+⨯⨯顶层柱恒载=女儿墙自重+梁自重+板传荷载()kN42.726.3)75.601.4(5.06.312.36.367.6=⨯++-⨯+⨯=活载=板传荷载kNm kN 25.136.3/68.3=⨯=标准层柱：恒载=墙重+梁重+板传荷载kN51.556.337.6)5.06.3(12.3)5.06.3(39.7=⨯+-⨯+-⨯=活载=板传荷载kNm kN 25.136.3/68.3=⨯=基础顶面：恒载=外纵墙自重+地基梁自重()kN 12.395.06.312.3)5.06.3(50.9=-⨯+-⨯=3.3风荷载计算为了简化计算，作用在外墙的风荷载可近似用作用在屋面的梁和楼面梁处的等效集中荷载代替。

结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。

1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。

（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。

内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。

外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。

（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。

（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。

（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。

（6）地质资料：属Ⅲ类建筑场地。

（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。

（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。

建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。

结构计算简图如图3所示。

根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。

各梁柱构件的线刚度经计算后列于图3。

其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。

边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。

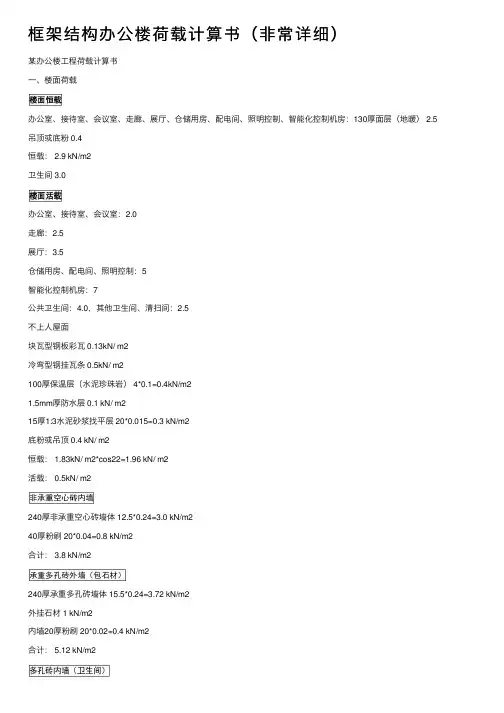

框架结构办公楼荷载计算书（⾮常详细）某办公楼⼯程荷载计算书⼀、楼⾯荷载办公室、接待室、会议室、⾛廊、展厅、仓储⽤房、配电间、照明控制、智能化控制机房：130厚⾯层（地暖） 2.5吊顶或底粉 0.4恒载： 2.9 kN/m2卫⽣间 3.0办公室、接待室、会议室：2.0⾛廊：2.5展厅：3.5仓储⽤房、配电间、照明控制：5智能化控制机房：7公共卫⽣间：4.0，其他卫⽣间、清扫间：2.5不上⼈屋⾯块⽡型钢板彩⽡ 0.13kN/ m2冷弯型钢挂⽡条 0.5kN/ m2100厚保温层（⽔泥珍珠岩） 4*0.1=0.4kN/m21.5mm厚防⽔层 0.1 kN/ m215厚1:3⽔泥砂浆找平层 20*0.015=0.3 kN/m2底粉或吊顶 0.4 kN/ m2恒载： 1.83kN/ m2*cos22=1.96 kN/ m2活载： 0.5kN/ m2240厚⾮承重空⼼砖墙体 12.5*0.24=3.0 kN/m240厚粉刷 20*0.04=0.8 kN/m2合计： 3.8 kN/m2240厚承重多孔砖墙体 15.5*0.24=3.72 kN/m2外挂⽯材 1 kN/m2内墙20厚粉刷 20*0.02=0.4 kN/m2合计： 5.12 kN/m2240厚承重多孔砖墙体 15.5*0.24=3.72 kN/m2内墙40厚粉刷 20*0.04=0.8 kN/m2合计： 4.52 kN/m2240厚承重多孔砖墙体 15.5*0.24=3.72 kN/m2⼲挂⽯材 1.0 kN/m2⾯砖 20*0.04=0.8 kN/m2合计： 5.32 kN/m2120厚多孔砖墙 15.5*0.12=1.96kN/m2内墙40厚粉刷 20*0.04=0.8 kN/m2合计： 2.66 kN/m2通⾼窗 1.0 kN/m2，洞窗 0.5 kN/m2外墙外挂⽯材 1.0 kN/m2门 0.5 kN/m21、⼆~三层墙荷载700⾼框梁下空⼼砖内墙 3.8 *（3.9-0.7）= 12.2 kN/m750⾼框梁下空⼼砖内墙 3.8 *（3.9-0.75）= 12.0 kN/m600⾼次梁下空⼼砖内墙 3.8 *（3.9-0.6）= 12.6 kN/m650⾼次梁下空⼼砖内墙 3.8 *（3.9-0.65）= 12.4 kN/m950⾼次梁下空⼼砖内墙 3.8 *（3.9-0.95）= 11.2 kN/m120板下空⼼砖内墙 3.8 *（3.9-0.12）= 14.4 kN/m700⾼框梁下承重多孔砖内墙 4.52 *（3.9-0.7）= 14.5 kN/m 750⾼框梁下承重多孔砖内墙 4.52 *（3.9-0.75）= 14.3 kN/m 600⾼次梁下承重多孔砖内墙 4.52 *（3.9-0.6）= 15.0 kN/m400⾼梁下120多孔砖墙 2.66*（3.9-0.4）= 9.3 kN/m通⾼承重多孔砖外墙 5.12*3.9=20 kN/m通⾼窗 1*3.9=3.9 kN/mB轴外墙（3*20+4.2*3.9）/7.2=10.6 kN/mA轴外墙（7.12*20+5.88*3.9）/13=12.7 kN/mE轴外墙（4.6*20+8.4*3.9）/13=9.6 kN/m1轴外墙（10.96*20+3*3.9）/13.96=16.6 kN/m1轴悬挑板⾃重及板⾯荷载：120厚板 25*0.12*0.82=2.46 kN/m板⾯恒载+活载（3.0+2.0）*0.82=4.1kN/m合计: 6.56 kN/m空调板（750X2500）：⾃重 25*0.12*0.75*2.5=5.625kN空调重量 0.5 kN活荷载 2*0.75*2.5=3.75 kN合计： 9.875 kN分摊到3.6m长转为线荷载 9.875/3.6=2.74kN/m2、四层墙荷载（墙顶⾄坡屋⾯）顶部斜墙：750⾼框梁下空⼼砖内墙 3.8 *[(7.6+3.6)/2-0.75]= 18.5 kN/m顶部斜墙：750⾼框梁下承重多孔砖内墙 4.52 *[(7.6+3.6)/2-0.75]= 22.0 kN/m顶部斜墙：600⾼次梁下空⼼砖内墙 3.8 *[(7.6+3.6)/2-0.6]= 19 kN/m7.6m⾼⽔平墙：700⾼框梁下空⼼砖内墙 3.8 *(7.6-0.7)= 26.3 kN/m空⼼砖内墙每⽶⾼荷载 3.8 *1= 3.8 kN/m承重多孔砖内墙每⽶⾼荷载 4.52 *1= 4.52kN/m通⾼承重多孔砖外墙 5.12*3=15.36 kN/m通⾼窗 1*3=3 kN/mB轴外墙（3000⾼窗墙+ 230⾼踢脚）（2*15.36+5.2*3）/7.2+5.12*0.23=7.6 kN/mA、E轴外墙（2300⾼窗墙+ 1680砖墙）（7.12*5.12*2.3+5.88*1*2.3）/13+5.12*1.68=16.1 kN/m 1轴外墙（3000⾼窗墙+ 230⾼踢脚）（2*15.36+4.9*3）/6.9+5.12*0.23=7.8 kN/m1轴外圈2m⾼120厚混凝⼟栏板及挂板（25*0.12+1.0）*2.0=8 kN/m1轴外侧挑板：挑板 25*0.13*0.82=2.67 kN/m板⾯恒活（2.9+0.5）*0.82=2.79 kN/m合计： 5.5 kN/m3、屋⾯檐⼝荷载外挑880排⽔沟：120厚混凝⼟板，长1680 25*0.12*1.68=5 kN/m外挂⽯材 1*0.55=0.55 kN/m⽔沟防⽔卷材恒载 1.5*0.76=1.2 kN/m⽔沟活载 2*0.76=1.5 kN/m合计： 8.25 kN/m空⼼砖内墙每⽶⾼荷载 3.8 *1= 3.8 kN/m承重多孔砖内墙每⽶⾼荷载 4.52 *1= 4.52kN/m4、⾸层墙荷载±0.000以下240实⼼砖墙 19*0.24*1.2=5.5 kN/m700⾼框梁下空⼼砖内墙 3.8 *（3.9-0.7）+5.5= 17.7 kN/m750⾼框梁下空⼼砖内墙 3.8 *（3.9-0.75）+5.5= 17.5 kN/m700⾼框梁下承重多孔砖内墙 4.52 *（3.9-0.7）+5.5= 20 kN/m750⾼框梁下承重多孔砖内墙 4.52 *（3.9-0.75）+5.5= 19.8 kN/m通⾼承重多孔砖外墙 5.12*3.6=18.5 kN/m通⾼窗 1*3.6=3.6 kN/mB轴外墙（3*18.5+4.2*3.6）/7.2+5.5=15.3 kN/mA轴外墙（7.12*18.5+5.88*3.6）/13+5.5=17.3 kN/mE轴外墙（4.6*18.5+8.4*3.6）/13+5.5=14.4 kN/m1轴外墙（10.96*18.5+3*3.6）/13.96+5.5=20.8 kN/m三、楼梯荷载平板段：平板段梯板截⾯积：1.4*0.1+0.9*0.2=0.32 m2梯板⾃重线荷载 0.32*25=8 kN/m底粉+⾯层线荷载（0.4+1.0）*1.4=1.96 kN/m恒载合计： 9.96 kN/m活载 3.5*1.4=4.9 kN/m斜板段：θ=28度1/cosθ=1.133斜板⾃重线荷载 0.32*25*1.133=9.06 kN/m底粉线荷载 0.4*1.4*1.133=0.64 kN/m踏步⾃重线荷载 0.15*0.5*1.4*25=2.625 kN/m⾯层线荷载 0.05*1.4*20*（280+150）/280=2.15kN/m恒载合计： 14.475 kN/m活载 3.5*1.4=4.9 kN/m整个梯板每端恒载：[9.96*（1.57+1.74）+14.475*3.39]/2/1.4=29.3kN/m 整个梯板每端活载：（3.5*6.7）/2=11.8 kN/m 楼层中间250厚矮墙（2050⾼）：0.25*2.05*25=12.8 kN/m扣除相同⾯积承重多孔砖重量之后： 12.8 -15.4*0.24*2.05=4.8kN/m四、挡⼟墙荷载计算（内⼒及配筋另见挡⼟墙计算）D=250mm，φ=22.3，γ=18.2 kN/m3，地⾯活载3.5kN/m2K=1-sinφ=0.621DQ1：P max=0.621*3.6*18.2=41kN/m2活=3.5*0.621=2.2DQ2：P max=0.621*3.67*18.2=42kN/m2活=3.5*0.621=2.2DQ3：P max=0.621*2.42*18.2=27.4kN/m2活=3.5*0.621=2.2五、软弱下卧层验算软弱下卧层顶标⾼-4.700(h)，室外地⾯标⾼-0.200，换填垫层处理完顶标⾼-2.400（d），z=2.3m，b=1.5~2.4m，加权平均重度γ=20 kN/m3p z+p cz≤f az软弱下卧层顶处⼟的⾃重压⼒值：p cz=γh=18.2*4.7=86kN/m2软弱下卧层顶⾯处的附加压⼒值：p k=200kN/m2（平均反⼒）p c=γd=20*2.4=48 kN/m2b=2.4m时：p z=b(p k-p c)/(b+2z tanθ)=2.4*(200-48)/(2.4+2*1*tan30+2*1.3*tan22)=79.2f az=f a+ηdγ(d-1.5)=110+1.1*18.2*(4.5-1.5)=170.1 kN/m2p z+p cz=79.2+86=165.2≤f az=170.1 kN/m2软弱下卧层验算满⾜要求。

（完整版）框架结构毕业设计计算书钢筋混凝⼟现浇框架设计系别：专业年级：姓名：学号：指导教师：⼀、设计任务某五层教学楼，钢筋混凝⼟现浇框架结构。

建筑平⾯为⼀字形，如图1所⽰。

底层层⾼ 4.2m，其它层⾼ 3.6m，室内外⾼差0.3m。

(结构布置如下图1)图11设计内容（1）结构布置确定柱⽹尺⼨，构件截⾯尺⼨，绘制框架结构平⾯布置图。

（2）框架内⼒计算竖向荷载作⽤下可按分层法计算内⼒，⽔平荷载作⽤下按D值法计算框架内⼒。

（3）内⼒组合（4）框架梁和柱承载⼒计算①框架梁承载⼒计算包括正截⾯和斜截⾯承载⼒计算，计算梁的纵向钢筋和箍筋，并配置钢筋。

②框架柱承载⼒计算包括正截⾯和斜截⾯承载⼒计算，计算柱的纵向钢筋和箍筋，并配置钢筋。

（5）框架侧移验算验算顶点侧移和层间侧移，使之符合规范要求。

（6）绘制框架配筋施⼯图。

2设计条件(1)⽓象条件基本风压0.5+6×0.01=0.56kNm2，地⾯粗糙度为B类。

注：以现场按编号布置的为准,本⼈编号6号(2)⼯程地质条件地表下0-10m深度⼟层均可做天然地基，地基承载⼒为180kPa。

(3)屋⾯及楼⾯做法: p]]—6tg①屋⾯做法:现浇楼板上铺膨胀珍珠岩保温层（檐⼝处厚100mm，2%⾃两侧檐⼝向中间找坡）；1：2⽔泥砂浆找平层厚20mm；现浇混凝⼟楼板100mm；15mm厚纸筋⾯⽯灰抹。

②楼⾯做法:顶层为20mm厚⽔泥砂浆找平；5mm厚1：2⽔泥砂浆加“107”胶⽔着⾊粉⾯层；现浇混凝⼟楼板；底层为15mm厚纸筋⾯⽯灰抹底。

(4)楼⾯屋⾯活荷载为：1.5＋28×0.01=1.78 kNm2（注：楼⾯、屋⾯活荷载以现场按学号布置的为准,本⼈学号28）⼆.框架结构计算过程1.平⾯布置（1）结构平⾯布置（见图2）图 2 结构平⾯布置（2）构件尺⼨确定边跨（AB、CD）梁：取中跨（BC）梁：取框架柱⾃重0.3×0.45×3.6×25=12.15 kN（柱⼦粉刷算在墙体之中）连系梁传来的楼⾯⾃重0.5×4.5×0.5×4.5×3.24=16.4 kN中间层边节点集中荷载 118.5 Kn中柱连系梁⾃重11.25 kN中柱粉刷0.92 kN内纵墙⾃重4.5×(3.6-0.4)×0.24×19=65.66 kN内纵墙粉刷4.5×(3.6-0.4)×2×0.02×17=9.79 kN框架柱⾃重12.15 kN（柱⼦粉刷算在墙体之中）连系梁传来的楼⾯荷载0.5×（4.5+4.5-3）×1.5×3.24=14.58 kN0.5×4.5×2.25×3.24=16.4kN中间层终结点集中荷载 130.75 Kn e）恒荷载作⽤下的结构简图如图5图5 恒荷载作⽤下结构计算简图(2)活荷载计算屋⾯活荷载1.78KNm2，楼⾯活荷载1.78KNm2，⾛廊楼⾯活荷载1.78KNm2。

目录第一篇:设计报告 (4)第二篇：框架结构设计计算 (11)1.工程概况 (11)1.1 工程概况 (11)1.2 建筑地点 (11)1.3 建筑规模 (11)1.4 抗震设防烈度 (11)1.5主要建筑技术经济技术指标 (11)1.6 建筑室外做法 (12)1.7 荷载取值情况 (12)1.8 地质材料 (12)2 结构布置简图及计算图 (12)2.1 结构布置简图 (13)2.2 梁柱截面尺寸及柱高和板厚的确定 (10)2.3 结构计算简图的确定 (13)3．重力荷载计算 (16)3.1 屋面及楼面的永久荷载标准值 (16)3.2 屋面及楼面可变荷载标准值 (16)3.3 梁柱墙门窗重力荷载计算 (19)3.4 重力荷载标准值 (19)4.框架侧移刚度计算 (20)5.横向水平荷载作用框架结构内力和侧移计算 (20)5.1 横向水平地震作用下框架结构的内力侧移计算 (21)5.1.1 横向自振周期计算 (21)5.1.2 水平地震剪力计算 (22)5.1.3 水平地震作用下的位移验算 (25)5.2 横向风荷载作用下框架结构内力和侧移计算 (29)5.2.1 风荷载标准值 (29)5.2.2 风荷载作用下的水平位移验算 (32)5.2.3 风荷载作用下框架结构的内力计算 (33)6. 竖向荷载作用下框架结构的内力计算 (36)6.1 竖向框架内力计算 (36)6.1.1 计算单元 (36)6.1.2 荷载计算 (37)6.2 横向框架和梁柱的内力组合 (48)6.2.1 结构抗震等级 (48)6.2.2 框架梁内力组合 (48)6.3 框架柱内力组合 (51)6.3.1 内力组合 (51)6.3.2 柱端弯矩值设计的调整 (52)7. 截面设计 (44)7.1 框架梁 (44)7.2 框架柱 (48)7.2.1 剪跨比和轴压比验算 (48)7.2.2 柱正截面承载力计算 (50)7.2.3 柱斜截面承载力计算 (51)8. 双向板肋形楼盖设计 (63)8.1 设计资料 (64)8.2 楼盖板设计 (64)9. 基础设计 (66)9.1 初步确定基础底面 (67)9.2 计算基础最大应力 (67)9.3 地基承载力设计值及地基承载力验算 (68)9.4 基础冲切力验算 (68)9.5 配筋计算 (69)10.楼板设计 (70)10.1 梯段板设计 (71)10.2 平台板设计 (72)10.3平台梁设计 (73)第三篇：致谢 (76)附录1：建施图附录2: 结施图第一篇：设计报告四川达州凤鸣乡教学楼设计作者：鲁仕银（四川农业大学城乡建设学院，土木工程教育专业，20078666）导师：莫忧（四川农业大学城乡建设学院）摘要：进入21世纪，我们进入了知识经济的时代，随着对“科学技术是第一生产力”的深入理解，各个城市的综合教学楼如雨后春笋般修建起来成，并结合各个地方的特色，这就对教学楼的设计提出了更高的要求。

一、设计资料1、建设地点: 南方某城市郊区，2、工程名称: 某综合楼(底层为食堂，以上为宿舍)3、基本风压:0.5kN/m24、地面粗糙类型:B 类5、极端最高温度+38 ℃, 极端最低温度+5 ℃6、地质条件: 地基承载力的标准值为22OKPa, 不考虑地下水的作用7、最大降雨量为:110mm/ 小时8、该地区抗震设防烈度为6 度9、建筑物安全等级Ⅱ级10、室内外高差0.450M,基础顶面到一层地面距离0.600M。

11、楼面和屋面采用现浇钢筋混凝土肋形楼盖结构, 板厚、梁高、柱截面自定；12、屋面采用柔性防水, 屋面恒荷载标准值（不包括现浇钢筋混凝土肋形楼盖自重）为1.9KN/m2; 屋面为上人屋面, 活荷载标准值为2.OKN/m2;楼面恒荷载标准值（不包括现浇钢筋混凝土肋形楼盖自重）为1.OKN/m2. 楼面活荷载标准值为2.OKN/m2. 墙体采用灰砂砖，重度γ=18KN/m3, 外墙贴瓷砖, 墙面重2, 内墙（180）面采用石灰砂浆抹灰粉刷, 墙面重; 内墙（120）面采用石灰砂浆抹灰粉刷, 墙面重; 铝合金玻璃窗重0.45KN/m2.木门重0.2KN/m2. 混凝土强度等级和钢筋级别请自行选择。

二、材料选用混凝土：C30 c f =14.3 N/2mm t f =1.43 N/2mm钢筋：柱子和梁纵向受力钢筋采用HRB400 y f =360 N/2mm 其余采用HPB300 y f =270 N/2mm三、截面选择板： h ≥3300/50=66mm.取h=120mm ，楼面板屋面板均为120mm 。

主梁：B-C 段主梁，h ≥8400/12=700mm ，取h=700mm ，b=250mmA- B 段主梁及其余主梁，h ≥6600/12=550mm ，取h=600mm ，b=250mm次梁：一级次梁，h ≥6600/471mm, 取h=550mm ，b=200mm二级次梁，h ≥6600/471mm, 取h=500mm ，b=200mm 中柱：N =nqA =4×（4.2+3.3）×6.6×12=2376KN c N =N G 2βαγ=1.25×1.0×1.0×2376=2970KN A ≥c N /c f =2970/14.3=207692㎡ A =a=456mm ，取a=500mm 边柱：N =nqA =4×4.2×6.6×12=1331KNc N =N G 2βαγ=1.25×1.1×1.0×1331=1830KN A ≥c N /c f =1830/14.3=127938㎡ A =a=358mm ，取a=400mm 考虑到线刚度比，对C 轴柱取a=500mm 。

第一章绪论第一节工程概况一、工程设计总概况:1. 规模:本工程是一栋四层钢筋混凝土框架结构教学楼,使用年限为 50年 , 抗震设防烈度为 8度; 建筑面积约 3000㎡, 建筑平面的横轴轴距为 6.5m 和2.5m , 纵轴轴距为 4.5m ;框架梁、柱、板为现浇;内、外墙体材料为混凝土空心砌块, 外墙装修使用乳白色涂料仿石材外墙涂料, 内墙装修喷涂乳胶漆, 教室内地面房间采用水磨石地面, 教室房间墙面主要采用石棉吸音板, 门窗采用塑钢窗和装饰木门。

全楼设楼梯两部。

2. 结构形式:钢筋混凝土四层框架结构。

3.气象、水文、地质资料:1气象资料A. 基本风压值:0.35kN/㎡,B.基本雪压值:0.25kN/㎡。

C.冻土深度:最大冻土深度为 1.2m;D.室外气温:年平均气温最底 -10℃,年平均气温最高 40℃ ;2水文地质条件A.土层分布见图 1-1,地表下黄土分布约 15m ,垂直水平分布较均匀,可塑状态,中等压缩性,弱湿陷性,属Ⅰ级非自重湿陷性黄土地基。

地基承载力特征值fak=120kN/㎡。

B.抗震设防等级 8度,设计基本地震加速度值为 0.20g ,地震设计分组为第一组,场地类别为Ⅱ类。

C.常年地下水位位于地表下 8m ,地质对水泥具有硫酸盐侵蚀性。

D.采用独立基础, 考虑到经济方面的因素, 在地质条件允许的条件下, 独立基础的挖土方量是最为经济的,而且基础本身的用钢量及人工费用也是最低的, 整体性好, 抗不均匀沉降的能力强。

因此独立基础在很多中低层的建筑中应用较多。

二、设计参数:(一根据《建筑结构设计统一标准》本工程为一般的建筑物,破坏后果严重,故建筑结构的安全等级为二级。

(二建筑结构设计使用年限为 50年, 耐久等级二级 (年 , 耐火等级二级,屋面防水Ⅱ级。

(三建筑抗震烈度为 8度,应进行必要的抗震措施。

(四设防类别丙类。

(五本工程高度为 15.3m ,框架抗震等级根据 GB 50223-2008《建筑工程抗震设防分类标准》,幼儿园、小学、中学教学楼建筑结构高度不超过 24m 的混凝土框架的抗震等级为二级。
