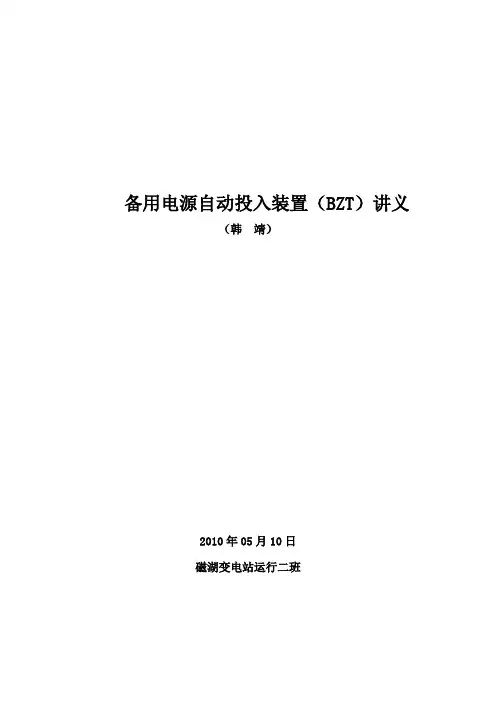

备用电源自动投入装置（BZT）讲义（韩靖）2010年05月10日磁湖变电站运行二班备用电源自动投入装置（BZT）一、为了保证重要用户或负荷在各种故障情况下不间断供电，发电厂的厂用电系统和变电站所用电系统均设计了备用电源自动投入装置，当重要用户或负荷的工作电源因故障消失时，能自动而迅速地将备用电源投入或将重要用户切换到备用电源上去，使用户不至于被停电的一种自动装置，简称BZT装置（英文缩写ATS）。
装置动作原理在下图中，低电压启动机构包括两个低电压继电器，过电压继电器2，时间继电器3和中间继电器4与7。
在正常情况下，工作母线Ⅰ及备用电源母线Ⅱ均有电压，低电压继电器的接点断开，继电器2的接点闭合，为装置的启动作好了准备。
自动合闸机构包括时间继电器5和中间继电器6，时间继电器5是瞬时动作延时返回的，正常时继电器5处于励磁状态，其接点闭合。
当其线圈失电后，接点延时0.5至0.8秒的时限才能断开。
二、对BZT装置的基本要求：BZT装置必须在工作母线因任何原因失去电压时动作。
以下图为例，根据实际运行分析，使母线1失去电压的原因有：第一，工作变压器B1故障；第二，母线上有短路故障；第三，由母线1供电的出线上有故障，没有被出线的保护装置动作断开；第四，1DL或2DL错误断开，（人为误操作或继电保护误动作）；第五，由于给母线1供电的电源故障，使母线上的电压消失，母线1也跟着失去电压。
在所有上述情况下，BZT装置都因该动作。
BZT装置应该保证停电时间最短，使电动机的自启动容易一些（启动电流是正常电流的5至8倍）。
BZT装置只应动作一次，以免在母线或引出线上发生持续性故障时，备用电源多次投入到故障元件上，造成严重损失。
BZT装置应在工作电源确已断开后，再将备用电源投入。
这是考虑到在工作电源发生故障的情况下，不致在备用电源投入后，由备用电源经过母线来供给故障点的电流。
当电压互感器的熔断器熔断时，BZT装置不应该动作。
当备用电源无电压时，BZT装置不应动作，因为动作是无效的。

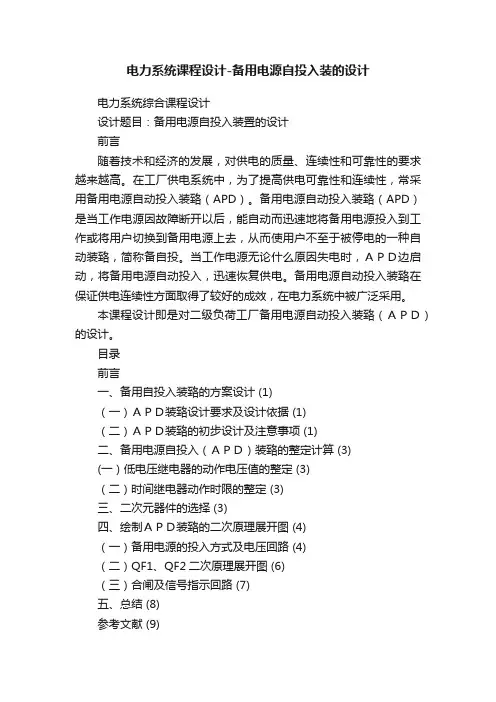

电力系统课程设计-备用电源自投入装的设计电力系统综合课程设计设计题目：备用电源自投入装置的设计前言随着技术和经济的发展，对供电的质量、连续性和可靠性的要求越来越高。
在工厂供电系统中，为了提高供电可靠性和连续性，常采用备用电源自动投入装臵（APD）。
备用电源自动投入装臵（APD）是当工作电源因故障断开以后，能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，从而使用户不至于被停电的一种自动装臵，简称备自投。
当工作电源无论什么原因失电时，ＡＰＤ边启动，将备用电源自动投入，迅速恢复供电。
备用电源自动投入装臵在保证供电连续性方面取得了较好的成效，在电力系统中被广泛采用。
本课程设计即是对二级负荷工厂备用电源自动投入装臵（ＡＰＤ）的设计。
目录前言一、备用自投入装臵的方案设计 (1)（一）ＡＰＤ装臵设计要求及设计依据 (1)（二）ＡＰＤ装臵的初步设计及注意事项 (1)二、备用电源自投入（ＡＰＤ）装臵的整定计算 (3)(一）低电压继电器的动作电压值的整定 (3)（二）时间继电器动作时限的整定 (3)三、二次元器件的选择 (3)四、绘制ＡＰＤ装臵的二次原理展开图 (4)（一）备用电源的投入方式及电压回路 (4)（二）QF1、QF2二次原理展开图 (6)（三）合闸及信号指示回路 (7)五、总结 (8)参考文献 (9)一、备用自投入装臵的方案设计（一）ＡＰＤ装臵设计要求及设计依据１、设计要求要求认真分析所给课题，并作相应的短路计算，然后根据工厂对备用电源提出的要求，设计满足要求的备用电源自投入（APD）装臵，并作相应的整定计算，最后按要求绘制图纸并写出设计说明书。
2、设计依据某厂供电等级为二级负荷，与供电部门达成协议，由两回35KV线路进行供电，一回线路来自距工厂15Km的地区变电站35KV母线，经架空专线引来，作为主电源；另一回线路来自邻厂35KV母线，经电缆线路引入本厂，作为后备电源。
要求设计一个备用电源自投入（APD）装臵，并使之具有以下功能：（1）当主电源失电而备用电源有电时，APD装臵应能自动切除主电源，投入备用电源，若备用电源无电，则APD装臵不应动作；（2）备用电源投入后，若主电源来电，则经一分钟延时后，自动切除备用电源；（3）手动投入备用电源，则APD装臵不应动作。
备用电源自动投入装置本章要点1.备用电源自动投入装置的作用。
2.对备用电源自动投入装置的要求。
3.备用电源自动投入装置的原理接线图及动作行为分析。
第一节备用电源自动投入装置的作用电力系统许多重要场合对供电可靠性要求很高，采用备用电源自动投入装置是提高供电可靠性的重要方法。
所谓备用电源自动投入装置，就是当工作电源因故障被断开后，能自动将备用电源迅速投入工作的装置，简称AAT装置。
图2-1所示为电力系统使用AAT装置的几种典型一次接线图。
图2-1 (a)所示为备用变压器自动投入的典型一次接线图。
图中T1为工作变压器，T0为备用变压器。
正常情况下1QF、2QF闭合，T1投入运行，3QF、4QF 断开，T0不投入运行，工作母线由T1供电；当工作变压器T1发生故障时，T1的继电保护动作，使1QF、2QF断开，然后AAT装置动作将3QF、4QF迅速闭合，使工作母线上的用户由备用变压器T0重新恢复供电。
又如图2-1（f)所示的接线，正常情况下变电所的I段和II段母线分别由线路L-1和L-2供电，分段断路器3QF断开。
当线路L-l发生故障时，线路L-1的继电保护动作将断路器4QF, 2QF断开，然后AAT装置动作将分段断路器3QF迅速闭合，使接在I段母线上的用户由线路L-2重新恢复供电。
比较图2-1中各种使用AAT装置的典型一次接线图可知，其备用电源的备用方式有所不同，其中第一种备用方式是装设正常情况下断开着的备用电源（用备用变压器或备用线），如图2-1 (a)、（b)、（c）、(d)所示，称明备用方式。
其特点是备用可靠性高，广泛用于发电厂厂用电和变电所所用电。
为提高备用电源的利用率，一个备用电源可同时作为两段或几段工作电源的备用。
另外一种备用方式是不装设正常情况下断开着的备用电源，而是在正常情况下工作的分段母线间，靠分段断路器取得相互备用，如图2-1（e）、（f）所示，称暗备用方式。
在暗备用方式中，每个工作电源的容量应根据两个分段母线的总负荷来考虑，否则在AAT动作后，要减去相应负荷。
备用电源自动投入装置实验指导书
备用电源自动投入实验
一、实验目的
1) 了解备用电源自动投入装置的工作原理。
2) 测试备用电源自动投入装置的动作性能。
二、实验原理及实验说明
三、备自投装置基本原理
备用电源自动投入装置（AAT，简称：备自投装置）是当电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源、备用设备或其他正常工作的电源自动投入工作，使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置。
备用电源自动投入是保证电力系统连续可靠供电的重要措施。
备自投装置的动作条件如下：
1) 工作电源确实断开（无电流、无电压），备用电源有电（有电压），母线无电压；
2) 备自投必须充满电，充电时间可设置为10~15s。
备自投充电条件为：
1) 工作电源和备用电源均有电压
2) 工作侧断路器在合位，备用侧断路器在分位
四、实验说明
本实验中，如果检测到1#10KV电源进线有电压，2#10KV电源进线无电压，QF013母联联络开关自动投入工作。
如果检测到2#10KV电源进线有电压，
1#10KV电源进线无电压，QF013母联联络开关自动投入工作。
五、实验内容
六、实验接线
实验接线与正常操作时同，只是在启用母联联络母线投入时，要一个触发开关信号。
我们把这个信号作为I3.4作为输入。
程序如下图所示。
图7-1 立即触发程序梯形图
图7-2 定时触发程序梯形图
七、实验步骤
1) 可以立即触发。
2) 对备自投装置进行定值整定：备自投动作时间一般按躲开重合闸时间整定，可整定时间。

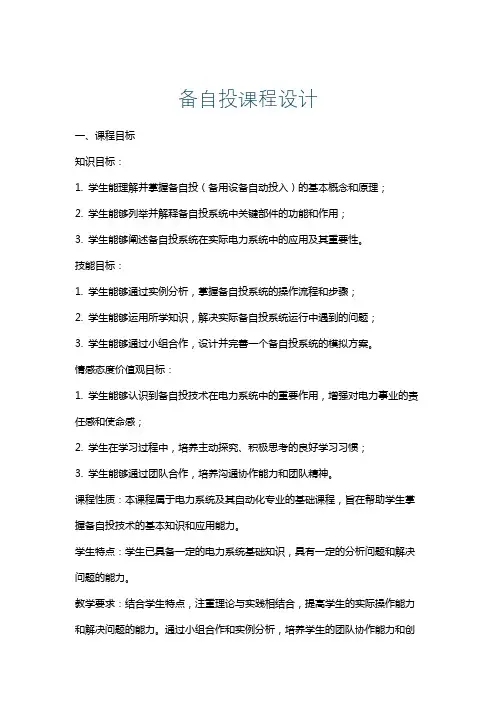

备自投课程设计一、课程目标知识目标：1. 学生能理解并掌握备自投（备用设备自动投入）的基本概念和原理；2. 学生能够列举并解释备自投系统中关键部件的功能和作用；3. 学生能够阐述备自投系统在实际电力系统中的应用及其重要性。
技能目标：1. 学生能够通过实例分析，掌握备自投系统的操作流程和步骤；2. 学生能够运用所学知识，解决实际备自投系统运行中遇到的问题；3. 学生能够通过小组合作，设计并完善一个备自投系统的模拟方案。
情感态度价值观目标：1. 学生能够认识到备自投技术在电力系统中的重要作用，增强对电力事业的责任感和使命感；2. 学生在学习过程中，培养主动探究、积极思考的良好学习习惯；3. 学生能够通过团队合作，培养沟通协作能力和团队精神。
课程性质：本课程属于电力系统及其自动化专业的基础课程，旨在帮助学生掌握备自投技术的基本知识和应用能力。
学生特点：学生已具备一定的电力系统基础知识，具有一定的分析问题和解决问题的能力。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。
通过小组合作和实例分析，培养学生的团队协作能力和创新精神。
在教学过程中，关注学生的情感态度价值观的培养，提高学生的综合素质。
二、教学内容1. 备自投基本概念与原理- 备自投定义及分类- 备自投系统工作原理- 备自投系统在电力系统中的作用2. 备自投系统关键部件及功能- 断路器、隔离开关等设备的作用- 保护装置、自动装置的功能- 控制回路、信号传输的原理3. 备自投系统操作流程与步骤- 正常操作流程- 异常处理方法- 安全注意事项4. 备自投系统在实际电力系统中的应用- 应用场景分析- 实际操作案例介绍- 备自投系统运行维护要点5. 小组合作设计与实践- 设计一个备自投系统的模拟方案- 分析并优化方案- 模拟操作与总结教学大纲安排：第一周：备自投基本概念与原理学习第二周：备自投系统关键部件及功能学习第三周：备自投系统操作流程与步骤学习第四周：备自投系统在实际电力系统中的应用分析第五周：小组合作设计与实践第六周：总结与评价教学内容依据课程目标，结合教材相关章节，确保科学性和系统性。

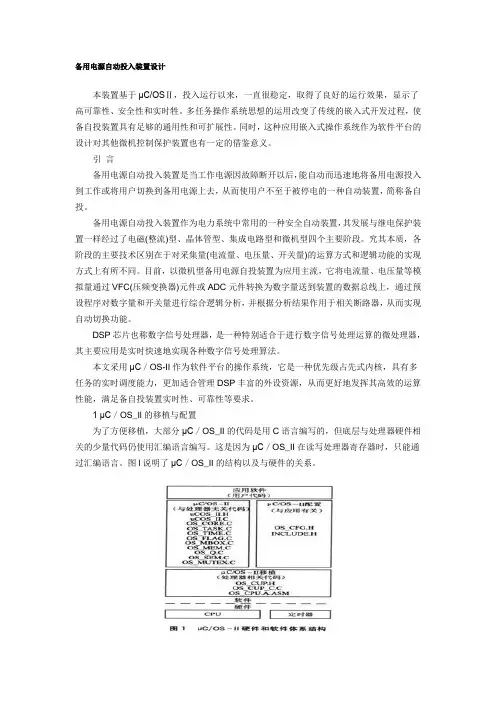

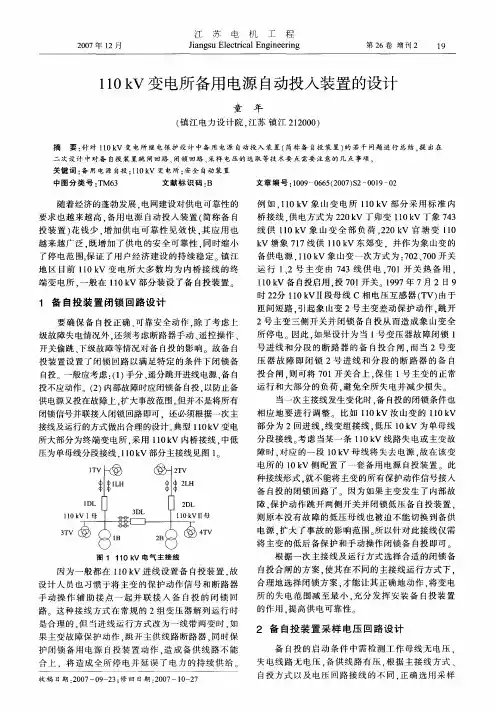

备用电源自动投入装置设计本装置基于μC/OSⅡ，投入运行以来，一直很稳定，取得了良好的运行效果，显示了高可靠性、安全性和实时牲。
多任务操作系统思想的运用改变了传统的嵌入式开发过程，使备自投装置具有足够的通用性和可扩展性。
同时，这种应用嵌入式操作系统作为软件平台的设计对其他微机控制保护装置也有一定的借鉴意义。
引言备用电源自动投入装置是当工作电源因故障断开以后，能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，从而使用户不至于被停电的一种自动装置，简称备自投。
备用电源自动投入装置作为电力系统中常用的一种安全自动装置，其发展与继电保护装置一样经过了电磁(整流)型、晶体管型、集成电路型和微机型四个主要阶段。
究其本质，各阶段的主要技术区别在于对采集量(电流量、电压量、开关量)的运算方式和逻辑功能的实现方式上有所不同。
目前，以微机型备用电源自投装置为应用主流，它将电流量、电压量等模拟量通过VFC(压频变换器)元件或ADC元件转换为数字量送到装置的数据总线上，通过预设程序对数字量和开关量进行综合逻辑分析，并根据分析结果作用于相关断路器，从而实现自动切换功能。
DSP芯片也称数字信号处理器，是一种特别适合于进行数字信号处理运算的微处理器，其主要应用是实时快速地实现各种数字信号处理算法。
本文采用μC／OS-II作为软件平台的操作系统，它是一种优先级占先式内核，具有多任务的实时调度能力，更加适合管理DSP丰富的外设资源，从而更好地发挥其高效的运算性能，满足备自投装置实时性、可靠性等要求。
1 μC／OS_Il的移植与配置为了方便移植，大部分μC／OS_II的代码是用C语言编写的，但底层与处理器硬件相关的少量代码仍使用汇编语言编写。
这是因为μC／OS_II在读写处理器寄存器时，只能通过汇编语言。
图l说明了μC／OS_II的结构以及与硬件的关系。
首先，修改与TMS320F240相关的文件OS_CPU．H、OS_CPU_A．ASM和OS_CPU_C．C，再加上其公开的系统源代码，将它们一起拷入指定的文件目录，系统的移植就完成了。
1.概述1.1概念为保证供电的可靠性，电力系统经常采用两个或两个以上的电源进行供电，并考虑相互之间采取适当的备用方式。
当工作电源失去电压时，备用电源由自动装置立即投入，从而保证供电的连续性，这种自动装置称为备用电源自动投入装置，简称AAT。
备用电源自动投入是保证电力系统连续可靠供电的重要措施。
备用电源自动投入装置遵循的基本原则如下：①当工作母线上的电压低于检无压定值，并且持续时间大于时间定值时，备自投装置方可起动。
备自投的时间定值应与相关的保护及重合闸的时间定值相配合。
②备用电源的电压应工作于正常范围，或备用设备应处于正常的准备状态，备自投装置方可动作，否则应予以闭锁。
③必须在断开工作电源的断路器之后，备自投装置方可动作。
工作电源消失后，不管其进线断路器是否已被断开，备自投装置在起动延时到了以后总是先跳该断路器，确认该断路器在跳位后，方能合备用电源的断路器。
按照上述逻辑动作，可以避免工作电源在别处被断开，备自投动作后合于故障或备用电源倒送电的情况发生。
④人工切除工作电源时，备自投装置不应动作。
装置引入进线断路器的手跳信号作为闭锁量，一旦采到手跳信号，立学问是异常珍贵的东西，从任何源泉吸收都不可耻。
——阿卜·日·法即使备自投放电，实现闭锁。
⑤避免备用电源合于永久性故障在考虑运行方式和保护配置时，应避免备自投装置动作使备用电源合于永久性故障的情况发生，一般通过引入闭锁量或检开关位置使备自投发电。
例如，就主变低压侧分段开关备自投而言，变压器差动保护动作跳主变各侧时，一般表明主变本体发生故障，此时无需闭锁主变低压侧分段开关备自投；而变压器后备保护动作时，可能是低压侧母线或其出线上发生了故障，此时一般应闭锁低压侧分段开关备自投。
⑥备自投装置只允许动作一次。
以往常规的备用电源自动投入装置通过装置内部电容器的充放电过程来保证只动作一次。
为了便于理解，微机装置仍然引用充放电这一概念，只不过微机备自投装置由软件通过逻辑判断实现备自投充放电。
备用电源自投装置设计、应用的若干问题摘要：针对电力系统中备用电源自投装置在设计、应用中的若干问题进行总结，提出备自投方案设计和应用中备用电源自投的启动条件设计、线路和母线电压的取用、备自投闭锁逻辑的设计、多级备自投间和备自投与重合闸间的配合以及一些特殊情况的处理原则，对自适应备自投功能的实现逻辑进行了分析，提出微机备用电源自投装置应能根据系统运行方式变化自动选择适当的动作逻辑。
关键词：备自投设计自适应整组试验运行方式1概述备用电源自投装置(备自投)是电力系统中为了提高供电可靠性而装设的自动装置，对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。
备自投装置是当工作电源因故障或其他原因消失后，迅速地将备用电源或其他正常工作电源投入工作，并断开工作电源的自动装置。
文献［1］对备自投装置的装设、动作逻辑等都提出了明确的要求。
备自投装置是备用电源自动投入装置的简称，它是变电站内非常重要的二次设备。
它的作用是当运行的电源发生故障时，能自动地把备用电源投入，使一些重要用户不至于失去电源而造成损失，如一些制药厂、炼钢厂、煤矿等重要用户，停电时间是不允许超过一定时间的，否则就会造成巨大的财产损失或人身伤亡事故。
沈阳劝工变电站内的10KV备自投装置，除要求不能拒动外，而且还严格要求不能发生误动，因为作为电源的两台变压器10KV侧接线组别分别为10点和6点，角差120º，如发生误动，就会出现最严重的变压器出口三相金属性线间短路故障，会给两台变压器同时造成巨大冲击而损坏。
为防止备自投装置的误动和拒动事故的发生，我们对沈阳劝工变电站内的10KV侧备自投装置运行方式进行了综合的具体分析，制定了详细的整组试验方案，并进行模拟试验，保证了备自投装置的可靠运行。
2备自投逻辑方案设计备自投装置从原理上讲基本属于简单逻辑运算。
一套完善的备自投逻辑方案，除了应满足文献［1，2］提出的要求外，还应考虑装置实际运行环境的问题。
变电站备用电源自动投入装置课程设
计
1
2020年4月19日
1.概述
1.1概念
为保证供电的可靠性，电力系统经常采用两个或两个以上的电源进行供电，并考虑相互之间采取适当的备用方式。
当工作电源失去电压时，备用电源由自动装置立即投入，从而保证供电的连续性，这种自动装置称为备用电源自动投入装置，简称AAT。
备用电源自动投入是保证电力系统连续可靠供电的重要措施。
备用电源自动投入装置遵循的基本原则如下：
①当工作母线上的电压低于检无压定值，而且持续时间大于时间定值时，备自投装置方可起动。
备自投的时间定值应与相关的保护及重合闸的时间定值相配合。
②备用电源的电压应工作于正常范围，或备用设备应处于正常的准备状态，备自投装置方可动作，否则应予以闭锁。
③必须在断开工作电源的断路器之后，备自投装置方可动作。
工作电源消失后，不论其进线断路器是否已被断开，备自投装置在起动延时到了以后总是先跳该断路器，确认该断路器在跳位后，方能合备用电源的断路器。
按照上述逻辑动作，能够避免工作电源在别处被断开，备自投动作后合于故障或备用电源倒送电的情况发生。
④人工切除工作电源时，备自投装置不应动作。
装置引入进线断路器的手跳信号作为闭锁量，一旦采到手跳信号，立即使备自投放电，实现闭锁。
⑤避免备用电源合于永久性故障
在考虑运行方式和保护配置时，应避免备自投装置动作使备用电源合于永久性故障的情况发生，一般经过引入闭锁量或检开关位置使备自投发电。
例如，就主变低压侧分段开关备自投而言，变压器差动保护动作跳主变各侧时，一般表明主变本体发生故障，此时无需闭锁主变低压侧分段开关备自投；而变压器后备保护动作时，可能是低压侧母线或其出线上发生了故障，此时一般应闭锁低压侧分段开关备自投。
⑥备自投装置只允许动作一次。
以往常规的备用电源自动投入装置经过装置内部电容器的充放电过程来保证只动作一次。
为了便于理解，微机装置
1
2020年4月19日
依然引用充放电这一概念，只不过微机备自投装置由软件经过逻辑判断实现备自投充放电。
当备自投充电条件满足时，经15 秒充电时间后，进入充电完毕状态。
当放电条件满足、有闭锁信号或退出备自投时立即放电。
1.2 备用电源的备用方式
备用电源的配置一般有明备用和暗备用两种基本方式。
系统正常时，备用电源或备用设备不工作，处于备用状态，成为明备用；系统正常是，备用电源也投入工作，称为暗备用。
暗备用实际上是两个工作电源互为备用。
图1-1所示为几种备用方式的简单接线图。
图1-1中TV为电压互感器，TA为电流互感器。
2
2020年4月19日
（a）明备用
(b) 暗备用之一
3 2020年4月19日。
