电风扇的原理及维修电风扇是一种利用电能驱动的设备，主要用于产生空气流动，以达到降温或通风的目的。
它由电机、叶轮和外壳组成。
电机是电风扇的核心部件，通过将电能转化为机械能来驱动叶轮旋转，从而产生气流。
下面详细介绍电风扇的原理及维修。
电风扇的工作原理是基于电磁感应定律和电机的工作原理。
当电源接通时，电流通过电机的定子线圈，形成一个磁场。
磁场与电流方向垂直的叶轮上的导体产生感应电流，并根据右手定则产生磁力。
磁力与磁场方向垂直，叶轮因此受到推力。
叶轮上的导体继续转动，不断与磁场交叉，产生周期性的推力，从而驱动叶轮旋转。
电风扇的主要维修问题包括电机故障、叶轮损坏和电源线故障。
当电机出现故障时，电风扇可能不能正常工作或运转速度变慢。
这可能是由于电机线圈损坏或轴承磨损造成的。
在这种情况下，需要使用万用表测试电机的线圈是否断路，并且需要更换损坏的部件。
当叶轮损坏时，电风扇可能产生异常噪音或不能正常工作。
这可能是由于叶轮与马达轴不正常接触或叶轮形状损坏造成的。
在这种情况下，需要拆卸叶轮并检查是否需要更换。
电源线故障通常是电风扇无法正常启动或无法保持稳定运行的原因。
这可能是由于电源线接触不良或损坏造成的。
请检查电源线的插头和插座，并确保它们之间连接良好。
如果发现电源线损坏，请及时更换它。
在进行电风扇维修之前，确保电源已断开，并将电风扇拆解。
在拆解电风扇之前，应阅读并理解相关的维修手册或使用说明书。
根据手册的指引，逐步拆卸电风扇的外壳、叶轮和电机。
检查每个组件的磨损程度，并根据需要进行清洁、修复或更换。
维修完成后，重新安装电风扇的组件，并确保每个组件都正确安装在位。
再次检查电源线和电机的接线，并关闭风扇外壳。
最后，连接电源并测试电风扇是否正常工作。
为了保持电风扇的正常运行，定期清洁和维护是必要的。
清洁过程包括除尘和清洗叶轮、外壳和滤网。
同时，确保电源线没有损坏或过度拉伸，并保持接触良好。
避免将电风扇放置在易受潮或多尘的环境中，以延长电风扇的使用寿命。
一、电风扇整机结构及故障判别1了解电风扇的整机结构电风扇是夏季用于驱散室内热量，达到清凉目的的家用设备，是家庭日常生活中必备的家电产品之一。
1．1电风扇的外部结构电风扇从外形上看主要由风扇组件、摇头组件和支架等构成，如图1-1所示。
前后两个扇叶的网罩由网罩箍固定。
电风扇的主要功能就是送出风力，推动空气流动，让人感觉凉爽。
配合不同的控制器又添加了许多功能，如风力方式、风速调整、摇头、定时等。
风力方式包括普通风、仿自然风和睡眠风（微风）等。
通过选择，使电风扇的电动机旋转周期受到不同程度的控制，从而送出普通风、类似自然风或便于睡眠的风力。
风速调整就是强风、中风、弱风三种风速的调整。
通过选择，控制电动机旋转速度，以实现风叶转速的不同。
摇头功能是通过摇头机构使电风扇的往复摇摆，将风的方向进行扩展。
定时功能是通过不同时间的设置，实现自动关机的功能。
1．2电风扇的整机结构电风扇的整机结构主要包括风扇电动机、摇头电动机、调速开关、摇头开关、风叶螺母、扇叶、网罩、支架等部分，如图1-2所示。
1．风扇组件风扇组件包括扇叶、风扇电动机、调速开关和扇叶螺母等部分，用于实现电风扇的送风功能，由电风扇的调速开关控制风扇电动机的旋转速度。
2．摇头组件摇头组件由摇头开关、摇头电动机构成，用于实现电风扇的摆风功能。
摇头电动机由摇头开关控制，当摇头开关调整至不同的挡位，控制电风扇是否摆风。
2 掌握电风扇的工作原理电风扇可以使人感觉清爽，驱散室内热气，这是因为电风扇在工作中，加速了周围空气的流通，从而加快了人体皮肤表面毛细孔蒸发水分的速度。
水分蒸发的过程中会带走大量的热能，从而使人感觉凉爽。
2．1电风扇的送风原理不同的电风扇其送风的方式也有所区别，这里主要以壁扇和转页扇为例，讲解一下电风扇的送风原理。
1．壁扇的送风原理壁扇的送风原理如图1-3所示，当风扇电动机高速旋转的同时，会带动风叶一起高速旋转，风叶的叶片是带有一定角度的，旋转就会切割空气，从而促使空气加速流通。
电风扇原理详解：电路图和电路板详解，电风扇维修技巧总结一、电风扇工作原理及分类电风扇都是电流通过电动机带动叶片产生空气对流加速散热的1. 按自动化程度分类可分为普通电风扇和高档电风扇。
2.按使用电源分类可分为交流电风扇、直流电风扇和交直流电风扇。
3.按电动机的形式分类可分为单相交流罩极式、单相交流电容式及交直流两用的串激式电风扇。
4.按结构特征及用途分类可分为台扇、吊扇、落地扇、排气扇、转页扇等。
二、电风扇的结构及组成1、各种台风扇与落地扇的结构:①风扇电动机;②电风扇叶及前后网罩.常用三页扇，风扇叶直径250—400mm。
③连接头及减速连杆摆头机构.④底座及开关控制机构.遥控冷暖风扇（空调扇）：电热送暖风；过水帘送冷风,其工作原理如图:风扇送出冷风的工作原理：在普通风扇基本结构的基础上，在出风口出增加了一个由小电动机带动转动水帘网布，其下部有水箱，风通过水帘会降温，是因为液态水汽化需要汽化热。
能提高湿度当然也是液态水汽化增加了室内的湿度。
有增湿效果。
三、风扇电动机1、电容式风扇电动机：风扇电动机多用4极电容电动机转速在1400转/分以下.启动转矩(0.3-0.5)倍额定转矩，最大转矩(1.1-1.5)倍额定转矩.电动机的技术参数：定子铁芯:长度L、内径d、外径D、铁芯槽数：Z。
定子主绕组：绕组形式、节距Y、导线线径Φ。
绕组接法.副绕组及启动与工作电容：1—1.5uf .采用绕组调速的电动机，还有调速绕组.2.少数小功率风扇也有用2极罩极电动机的，转速在2800转/分以下。
1）单相电容式电动机2）单相异步交流电动机的结构单相异步交流电动机由前端盖、后端盖、轴承、定子铁心、定子绕组、转子、起动元件等部分组成，其结构如图所示。
前、后端盖它是用铸铁、铝合金、薄铁板制作而成。
为了保证安装精度，家用电器中电动机的前、后端盖大部分用薄铁板冲压成型。
轴承微型电动机中的轴承有两种类型：一种是滚珠轴承，另一种是含油轴承，它们共有高强度、耐磨性好，尺寸精度高、稳定性好的优点。

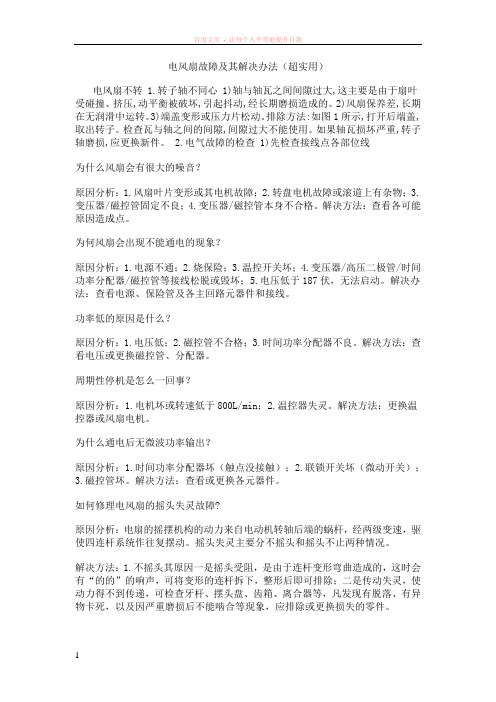

电风扇故障及其解决办法（超实用）电风扇不转 1.转子轴不同心 1)轴与轴瓦之间间隙过大,这主要是由于扇叶受碰撞、挤压,动平衡被破坏,引起抖动,经长期磨损造成的。
2)风扇保养差,长期在无润滑中运转。
3)端盖变形或压力片松动。
排除方法:如图1所示,打开后端盖,取出转子。
检查瓦与轴之间的间隙,间隙过大不能使用。
如果轴瓦损坏严重,转子轴磨损,应更换新件。
2.电气故障的检查 1)先检查接线点各部位线为什么风扇会有很大的噪音？原因分析：1.风扇叶片变形或其电机故障；2.转盘电机故障或滚道上有杂物；3.变压器/磁控管固定不良；4.变压器/磁控管本身不合格。
解决方法：查看各可能原因造成点。
为何风扇会出现不能通电的现象？原因分析：1.电源不通；2.烧保险；3.温控开关坏；4.变压器/高压二极管/时间功率分配器/磁控管等接线松脱或毁坏；5.电压低于187伏，无法启动。
解决办法：查看电源、保险管及各主回路元器件和接线。
功率低的原因是什么？原因分析：1.电压低；2.磁控管不合格；3.时间功率分配器不良。
解决方法：查看电压或更换磁控管、分配器。
周期性停机是怎么一回事？原因分析：1.电机坏或转速低于800L/min；2.温控器失灵。
解决方法：更换温控器或风扇电机。
为什么通电后无微波功率输出？原因分析：1.时间功率分配器坏（触点没接触）；2.联锁开关坏（微动开关）；3.磁控管坏。
解决方法：查看或更换各元器件。
如何修理电风扇的摇头失灵故障?原因分析：电扇的摇摆机构的动力来自电动机转轴后端的蜗杆，经两级变速，驱使四连杆系统作往复摆动。
摇头失灵主要分不摇头和摇头不止两种情况。
解决方法：1.不摇头其原因一是摇头受阻，是由于连杆变形弯曲造成的，这时会有“的的”的响声，可将变形的连杆拆下，整形后即可排除；二是传动失灵，使动力得不到传递，可检查牙杆、摆头盘、齿箱、离合器等，凡发现有脱落、有异物卡死，以及因严重磨损后不能啮合等现象，应排除或更换损失的零件。
电风扇原理以及故障判断与维修电风扇，广泛用于家庭、办公室等场所，在夏天是消暑的重要电器。
如果在使用过程中它不转动是什么原因呢？电风扇原理电风扇简称电扇，香港称为风扇，日本及韩国称为扇风机，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。
广泛用于家庭、办公室、商店、医院和宾馆等场所。
电扇主要由扇头、风叶、网罩和控制装置等部件组成。
扇头包括电动机、前后端盖和摇头送风机构等。
工作原理:电风扇的主要部件是：交流电动机。
其工作原理是：通电线圈在磁场中受力而转动。
能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为热能。
一般电风扇(用220V交流电)的电机，都是电容分相式单相电机。
它有两个绕组：主绕组(运行绕组);副绕组(启动绕组)。
主绕组直接接220电源，副绕组串联电容后接220电源.电风扇工作时(假设房间与外界没有热传递)室内的温度不仅没有降低，反而会升高。
让我们一块来分析一下温度升高的原因：电风扇工作时，由于有电流通过电风扇的线圈，导线是有电阻的，所以会不可避免的产生热量向外放热，故温度会升高。
但人们为什么会感觉到凉爽呢?因为人体的体表有大量的汗液，当电风扇工作起来以后，室内的空气会流动起来，所以就能够促进汗液的急速蒸发，结合“蒸发需要吸收大量的热量”，故人们会感觉到凉爽。
电风扇的介绍电风扇简称电扇，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。
广泛用于家庭、办公室、商店、医院和宾馆等场所。
电扇主要由扇头、风叶、网罩和控制装置等部件组成。
电风扇常见电路方面的故障有:1.风扇转速变慢.2.风扇不运转.出现风扇不运转故障时的检修方法:[1]可用手拨动扇叶,看风扇能否启动,如启动运转,说明是启动电容容量变小所致,更换一只新的电容即可.如用手拨动扇叶不能启动,可进行如下检查[2]用万用表电压档逐级测量进到电机回路电压,看测到哪个部位每电压时,再用万用表电阻档测量不能使电压通过的元件的电阻.即可找到故障元件.[3].或者直接用万用表测量定时器,琴键开关,风扇电机的好坏.A.定时器的检查,扭动定时器,用万用表测量定时器两端的引线电阻,如为零,则定时器是好的,否者说明定时器损坏.B.测量琴键开关的每副开关接点,应为零,否者说明开关已坏.C.测量风扇电机启动绕组.运行绕组对公共点的电阻,不能为零也不能为无穷大,是好的.风扇按用途可分为家用的和工业用.家用的有吊扇、台扇、落地扇、壁扇、顶扇、换气扇、转页扇、空调扇(即冷风扇)等;台扇中又有摇头的和不摇头之分，也有转页扇;落地扇中有摇头、转页的。
