电扇主要由扇头、风叶、网罩和控制装置等部件组成。

扇头包括电动机、前后端盖和摇头送风机构等。

电风扇的主要部件是：交流电动机。

其工作原理是：通电线圈在磁场中受力而转动。

电能转化为机械能，同时由于线圈电阻，因此不可避免的有一部分电能要转化为热能。

一、构造
转子：由磁铁、扇叶及轴组成；
定子：由硅钢片、线轴及轴承组成；
控制电路：由IC感应磁铁；N.S.极经由电路控制其线圈导通而产生内部激磁使转子旋转。

二、工作原理
电风扇结构图
电风扇的主要部件是：交流电动机。

其工作原理[1] 是：通电线圈在磁场中受力而转动。

电能转化为机械能，同时由于线圈电阻，因此不可避免的有一部分电能要转化为热能。

此外，直流电机、直流无刷电机等小功率电机在小型电扇中的应用也越来越广泛。

电风扇工作时（假设房间与外界没有热传递）室内的温度不仅没有降低，反而会升高。

来分析一下温度升高的原因：电风扇工作时，由于有电流通过电风扇的线圈，导线是有电阻的，所以会不可避免的产生热量向外放热，温度自然会升高。

但人们为什么会感觉到凉爽呢？因为人体的体表有大量的汗液，当电风扇工作起来以后，室内的空气会流动起来，所以就能够促进汗液的急速蒸发，结合“蒸发需要吸收大量的热量”，故人们会感觉到凉爽。

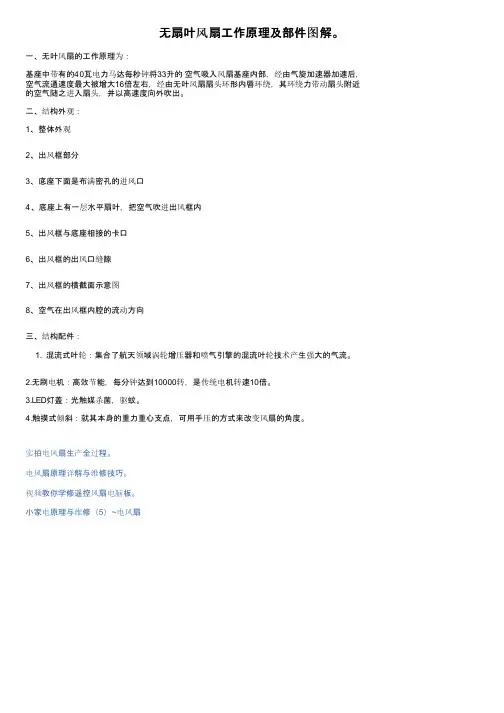

无扇叶风扇工作原理及部件图解。

一、无叶风扇的工作原理为：
基座中带有的40瓦电力马达每秒钟将33升的空气吸入风扇基座内部，经由气旋加速器加速后，空气流通速度最大被增大16倍左右，经由无叶风扇扇头环形内唇环绕，其环绕力带动扇头附近的空气随之进入扇头，并以高速度向外吹出。

二、结构外观：
1、整体外观
2、出风框部分
3、底座下面是布满密孔的进风口
4、底座上有一层水平扇叶，把空气吹进出风框内
5、出风框与底座相接的卡口
6、出风框的出风口缝隙
7、出风框的横截面示意图
8、空气在出风框内腔的流动方向
三、结构配件：
1. 混流式叶轮：集合了航天领域涡轮增压器和喷气引擎的混流叶轮技术产生强大的气流。

2.无刷电机：高效节能，每分钟达到10000转，是传统电机转速10倍。

3.LED灯盖：光触媒杀菌，驱蚊。

4.触摸式倾斜：就其本身的重力重心支点，可用手压的方式来改变风扇的角度。

实拍电风扇生产全过程。

电风扇原理详解与维修技巧。

视频教你学修遥控风扇电脑板。

小家电原理与维修（5）~电风扇。

电风扇电机结构原理图
循转扇电风扇的电机结构原理图如下：
图1：电风扇电机结构示意图
图中的电机由以下几部分组成：电机外壳、定子、转子、线圈、整流子、电刷和轴承。

1. 电机外壳：为电机提供保护和支撑。

2. 定子：由一组绕线而成的线圈，固定在电机外壳上。

3. 转子：通常由一组磁铁制成，装在电机的中心轴上，并能自由旋转。

4. 线圈：绕制在定子上的线圈，由导电材料制成。

5. 整流子：位于转子上，用于改变电流方向。

6. 电刷：通过刷子与整流子接触，将外部电源的电能传递给线圈。

7. 轴承：用于支撑转子的转动，通常采用滚动轴承或滑动轴承。

工作原理：当电风扇接通电源后，电刷与整流子接触，外部电能经过线圈传递给转子。

转子中的磁场与定子中的磁场相互作用，产生驱动力使转子旋转，从而带动叶片旋转。

同时，电刷不断与整流子接触，以保持电流方向的改变，使转子持续旋转。

通过轴承的支持，转子和叶片能够平稳地旋转。

注意：以上所描述的电风扇电机结构原理图仅供参考，实际电机结构可能因不同厂家和型号而有所差异。
