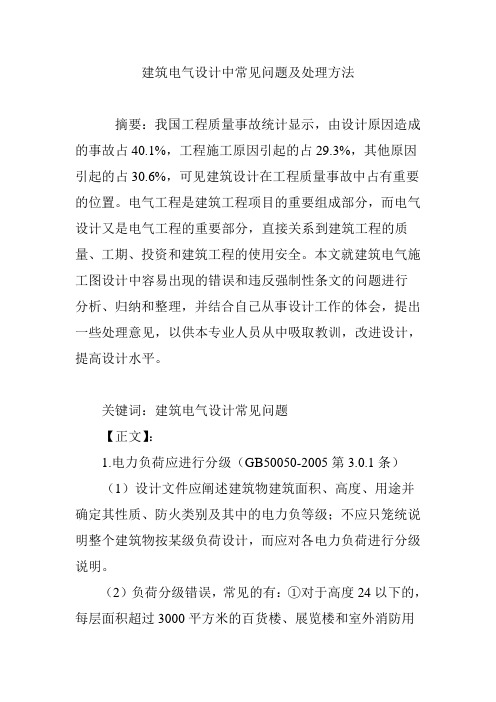

建筑电气设计中常见问题及处理方法摘要：我国工程质量事故统计显示，由设计原因造成的事故占40.1%，工程施工原因引起的占29.3%，其他原因引起的占30.6%，可见建筑设计在工程质量事故中占有重要的位置。
电气工程是建筑工程项目的重要组成部分，而电气设计又是电气工程的重要部分，直接关系到建筑工程的质量、工期、投资和建筑工程的使用安全。
本文就建筑电气施工图设计中容易出现的错误和违反强制性条文的问题进行分析、归纳和整理，并结合自己从事设计工作的体会，提出一些处理意见，以供本专业人员从中吸取教训，改进设计，提高设计水平。
关键词：建筑电气设计常见问题【正文】：1.电力负荷应进行分级（GB50050-2005第3.0.1条）（1）设计文件应阐述建筑物建筑面积、高度、用途并确定其性质、防火类别及其中的电力负等级；不应只笼统说明整个建筑物按某级负荷设计，而应对各电力负荷进行分级说明。
（2）负荷分级错误，常见的有：①对于高度24以下的，每层面积超过3000平方米的百货楼、展览楼和室外消防用水量超过25L/S的公共建筑。
“建筑设计防火规范”GB 50016―2006规定其消防用电设备按二级负荷供电，设计人员没有查找相关规范也没有与建筑、给排水专业沟通，自认为是低层建筑，就盲目定为三级负荷。
②同一规范规定室外消防用水量超过25L/S的工厂、仓库其消防用电负荷应为二级，却错误定为三级负荷。
③一、二级旅馆中厨房动力、冷库等属一级负荷，却按三级负荷设计。
④对高层一、二类建筑以50m 高度的习惯来划定类别，而不注意其用途、性质，如对于高度为32m、8层的医院，或每层面积超过1000平方米、高度28m的综合楼属一类高层，其消防用电负荷应为一级却划定为二级等等。
2.应急电源与正常电源之间必须采取防误并列措施（GB50052-2005第4.0.2条）（1）设计文件应有防误并列措施的有关说明及图纸设计内容。
（2）设计不应仅简单文字说明“应采取防误并列措施”，对一级负荷应特别注意表达柴油发电机的自启动条件，各主开关间的电气、机械联锁条件，以及主开关必须配置的附件，用钥匙开关做机械联锁的应给出相互之间的联锁关系等。
建筑电气设计问题的有效解决措施1.落实规范和标准：建筑电气设计需要遵守一系列的规范和标准，包括国家和地方的相关法规、建筑电气设计规程等。
建筑电气设计师应当熟悉并严格遵守这些规范和标准，确保设计方案符合要求，并且能够提供安全、可靠、高效的电气系统。
2.制定详细的设计方案：在进行建筑电气设计之前，应当制定详细的设计方案，包括电气系统的布置、电气设备的选型和安装、电气线路的规划等。
设计方案应当考虑到建筑的特点和功能需求，避免出现电气系统不合理、布线混乱、设备冲突等问题。
3.细化设计过程：在进行建筑电气设计过程中，应当细化每个环节的设计内容，包括电气负荷计算、照明设计、插座和开关的配置、防雷接地设计等。
细化设计过程有助于减少设计错误和遗漏，并且可以提前发现和解决问题。
4.合理配置电气设备：建筑电气设计需要合理配置各种电气设备，包括配电箱、开关柜、断路器、接触器等。
在配置电气设备时，应当考虑到电气系统的负荷需求、安全保护和能源效率等因素，避免出现过载、短路和故障等问题。
5.加强施工过程管理：在建筑电气设计完成后，应当加强对施工过程的管理，确保按照设计方案进行施工，并且要求施工人员按照规范进行操作，避免施工不规范和违反设计要求的情况发生。
6.定期维护和检修：建筑电气系统在长期使用过程中，会存在各种潜在问题和损耗，因此需要定期进行维护和检修。
定期的维护和检修可以及时发现和解决问题，保障电气系统的安全和可靠性。
7.引入新技术和智能化设备：随着技术的不断发展，建筑电气设计可以引入一些新的技术和智能化设备，如智能照明系统、智能插座和开关等。
利用这些新技术和智能化设备可以提高电气系统的效率和便利性，并减少人为错误和故障的发生。
综上所述，建筑电气设计问题的有效解决措施包括落实规范和标准、制定详细的设计方案、细化设计过程、合理配置电气设备、加强施工过程管理、定期维护和检修以及引入新技术和智能化设备等。
在实际设计中，建筑电气设计师应当根据具体情况采取相应的措施，以确保电气系统的安全、可靠和高效运行。
建筑电气设计中智能化技术应用存在的问题及对策赵晓东发布时间：2021-09-07T11:14:54.648Z 来源：《探索科学》2021年7月下14期作者：赵晓东[导读] 随着我国科学技术的不断进步，我们国家在电气设计中的智能化技术水平也在不断的提升。
在我国的建筑电气设计中会使用到智能化的技术，有效的推动了电力设备的研发以及自动化水平的提升，使用智能化技术的电气设备使得电气工程的施工更为方便快捷，并且还可以有效的提高施工的质量和效率。
基于此，本文针对建筑电气设计中智能化技术应用的问题进行了分析，并对建筑电气工程电气设计中智能化技术应用中的策略进行了详细的阐述。
中机工程(西安) 启源咨询设计有限公司赵晓东陕西西安 710054摘要：随着我国科学技术的不断进步，我们国家在电气设计中的智能化技术水平也在不断的提升。
在我国的建筑电气设计中会使用到智能化的技术，有效的推动了电力设备的研发以及自动化水平的提升，使用智能化技术的电气设备使得电气工程的施工更为方便快捷，并且还可以有效的提高施工的质量和效率。
基于此，本文针对建筑电气设计中智能化技术应用的问题进行了分析，并对建筑电气工程电气设计中智能化技术应用中的策略进行了详细的阐述。
关键词：建筑电气；智能化技术；问题对策引言随着经济的不断发展，人们的生活水平也在不断的提高，因此我国的建筑行业得到了迅速的发展和崛起，我国的建筑行业规模在不断的扩大，并且建筑行业也在逐渐的实现智能化。
但是在发展的过程中也会出现一定的问题，通过一些智能化的技术，可以有效的解决生活中的很多问题，进而使得建筑中的电气设备能够稳定的运行，这需要相关的技术人员充分的利用信息技术设备以及自动控制的技术，来提高建筑的智能化建设，进而使得建筑企业能够得到更为长远的发展。
一、建筑电气设计中智能化技术应用的问题（一）应用范围较小因为受到外界因素的影响，在建筑的电气设计中使用智能化技术，很多方面不能充分的应用智能化技术，使得智能化技术涉及的范围较小，一般都是在发电机和电动机上会应用到智能化的技术，但是在电气的其他方面并没有充分的使用到智能化的技术。

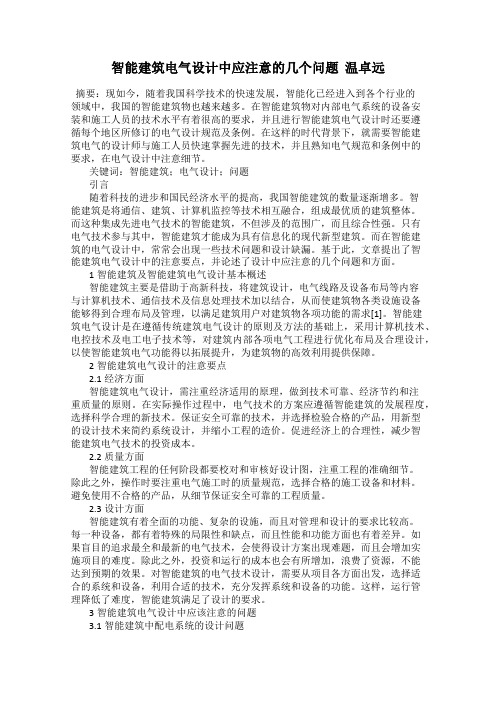

智能建筑电气设计中应注意的几个问题温卓远摘要：现如今，随着我国科学技术的快速发展，智能化已经进入到各个行业的领域中，我国的智能建筑物也越来越多。
在智能建筑物对内部电气系统的设备安装和施工人员的技术水平有着很高的要求，并且进行智能建筑电气设计时还要遵循每个地区所修订的电气设计规范及条例。
在这样的时代背景下，就需要智能建筑电气的设计师与施工人员快速掌握先进的技术，并且熟知电气规范和条例中的要求，在电气设计中注意细节。
关键词：智能建筑；电气设计；问题引言随着科技的进步和国民经济水平的提高，我国智能建筑的数量逐渐增多。
智能建筑是将通信、建筑、计算机监控等技术相互融合，组成最优质的建筑整体。
而这种集成先进电气技术的智能建筑，不但涉及的范围广，而且综合性强。
只有电气技术参与其中，智能建筑才能成为具有信息化的现代新型建筑。
而在智能建筑的电气设计中，常常会出现一些技术问题和设计缺漏。
基于此，文章提出了智能建筑电气设计中的注意要点，并论述了设计中应注意的几个问题和方面。
1智能建筑及智能建筑电气设计基本概述智能建筑主要是借助于高新科技，将建筑设计，电气线路及设备布局等内容与计算机技术、通信技术及信息处理技术加以结合，从而使建筑物各类设施设备能够得到合理布局及管理，以满足建筑用户对建筑物各项功能的需求[1]。
智能建筑电气设计是在遵循传统建筑电气设计的原则及方法的基础上，采用计算机技术、电控技术及电工电子技术等，对建筑内部各项电气工程进行优化布局及合理设计，以使智能建筑电气功能得以拓展提升，为建筑物的高效利用提供保障。
2智能建筑电气设计的注意要点2.1经济方面智能建筑电气设计，需注重经济适用的原理，做到技术可靠、经济节约和注重质量的原则。
在实际操作过程中，电气技术的方案应遵循智能建筑的发展程度，选择科学合理的新技术。
保证安全可靠的技术，并选择检验合格的产品，用新型的设计技术来简约系统设计，并缩小工程的造价。
促进经济上的合理性，减少智能建筑电气技术的投资成本。
智能化建筑电气节能工程设计的相关问题探讨 Discussion of Intelligent Building Electrical Energy Engineering■ 王晓东 ■Wang Xiaodong[摘 要] 随着我国智能建筑的快速发展和环保理念的提出，城市化建设对建筑电气的节能设计方面提出了更高一层的要求。
本篇主要论述了智能化建筑和智能化建筑电气节能概念，相互之间的关系，及对当前智能化建筑电气节能技术发展中存在的问题，从整体的角度分析并提出了一些节能方面的措施，对我们深度了解智能建筑电气节能方面的一些问题提供了强有力的支持。
[关键词] 智能楼宇 智能化 整体优化 建筑电气[Abstract] With the rapid development of intelligent building and proposed environmental philosophy, it requires a higher level on urbanization construction of energy-saving design of the building electrical.This paper mainly discusses the electr- ical energy-saving concept of intelligent buildings and intellig- ent buildings, and the relationship between them, and intellige- nt building electrical energy-saving technology development from the perspective of the overall analysis and puts forward a number of energy-saving measures, provides strong support for our depth of understanding of some of the problems of the energy - saving aspects of intelligent building electrical. [Keywords] intelligent building, intelligentialize, overall opti- mization, building electrical一、 正确区分智能建筑与智能化建筑电气节能概述，有利于推动我国智能化建筑电气节能技术的全面发展与进步智能建筑是指通过将建筑物的结构、设备、服务和管理根据使用者的需求进行最优化组合，从而为使用者提供一个舒适、便利、人性化的建筑环境。
浅析智能建筑中电气施工存在的问题及解决对策摘要：当今时代，随着节能减排工作在全世界范围内的大幅度的倡导，国家智能建筑的建设工作日益发展完善起来，而新时期人们对智能建筑的电气功能的要求也逐渐地呈现出上涨状态。
然而，就目前智能建筑的电气施工状况而言，其施工工作还存在着诸多不容忽视的问题，极大地影响了智能建筑电气施工工作的顺利实施。
本文通过分析目前智能建筑的电气施工工作当前存在的问题，谈论了解决其施工问题的几点对策，以求推动智能建筑对于用户用电需求的有效满足。
关键词：智能建筑；电气施工；存在问题；解决对策abstract: the present era, energy saving and emission reduction in the world with the work within the scope of the big advocate, the state of the intelligent building construction job is increasingly perfect development together and the new era of people of the intelligent building electrical function requirement also gradually show up state. however, as the current situation of the intelligent building electric construction is concerned, its construction work there are still many problems that can not be neglected in, greatly influences the intelligent building electrical construction work smoothly implementation. in this article, through the analysis of the current of the intelligentbuilding construction work of electric current problems, talked about the problem of solving the construction several countermeasures, in order to promote intelligent building for the effective meet the needs of users.keywords: intelligent building; electrical construction; existing problems; solutions中图分类号：f407.6文献标识码：a 文章编号：近几年来，我国为了积极地应对节能工作的严峻挑战，逐步加大了对于智能建筑的建设力度，而智能建筑的电气施工工作也随着建筑建设的发展成为了当今时代的重点工作任务。
建筑电气工程设计中的技术难题若想在建筑电气工程设计领域获得成功，必须面对并解决技术难题。
电气工程、机械设计、建筑工程和施工管理等方面不同的挑战，可能会对设计人员带来巨大的压力。
在本文中，我们将讨论一些建筑电气工程设计中的挑战和技术难点。
1. 能源效率能源成本与使用越来越受到人们的关注。
建筑电气工程设计师需要考虑如何在项目中实现能源效率，从而减少成本、提高环保度及满足法规和社会责任等方面。
节能装置如LED灯、低流量淋浴器、节能制冷设备等的投入可以降低能源成本。
加装智能控制系统可以使得能源系统运行更加高效。
2. 安全性电气设备具有较高的电压和电流，而建筑内的电线与电气设备存在风险。
在建筑电气工程设计方面，工程师需要考虑到跨越火灾隔板或墙壁的马路或屋面电缆、试图碰触它们或破坏它们的其他位置的人员，例如施工队员。
设计师应该使用符合建筑电气安全和电气标准的设备和硬件，以确保建筑电气系统以最高标准安装，以保护工人和使用人人员的安全。
3. 材料及零部件的选择电气设备和电缆系统需要适合安装位置、负载和当前需求。
由于建筑物的复杂性，需要考虑如何选择合适的设备与零部件。
在零部件和设备的选择方面，设计师需要考虑成本、预计寿命和可用性这三个因素。
同时，要选择具有一定灵活性和安装特点的设备。
设计师应选择具有可靠特性的品牌和零部件、优质的布线和连接装置等，以确保电学系统安全可靠。
他们也必须考虑将来替换零部件的问题。
4. 建筑外观建筑物的外观是吸引顾客和提高销售的关键，这增加了建筑电气工程设计的难度。
在设计时，设计师必须考虑设备的安装位置和插座数量对建筑外观造成的影响。
与建筑外观相配合的电气元件，设计师必须考虑设备类型、灯光颜色和插座的数量与位置。
5. 通讯设备以及智能化建筑随着技术不断发展，智能建筑得到了越来越广泛的应用，并具有巨大的发展空间。
通讯技术已发展到一个高度，允许所有设备之间实时通讯。
在设计时，设计师必须考虑通讯设备与智能化建筑之间的连接方式以及对设备的影响。
建筑电气设计需要注意的一些问题1、低压配电系统中导线{电缆)载流量与断路器整定电流不匹配问题。
电线(电缆)的载流量需与低压短路器的整定电流配合选择，供线路受到短路器的保护，是每个工程都要遇到的问题，是设计人员必须掌握的基本功，看起来很简单，但实际的施工图中问题很多，这类问题主要表现在导线允许持续载流量小于保护该导线的断路器脱扣器的整定电流。
正确的做法应是先按负荷的计算电流确定保护短路器的整定电流，再按其选择导线，使导线受到短路器的有效保护。
总之，应严格按照《低压配电设计规范》进行设计，全面考虑各种因素，以确保供电安全可靠。
2、减少低压柜的出线回路。
当我们做一个工程的电气设计时，首先将负荷的种类和位置确定，将同一区域内相同性质的负荷，由低压母线馈出的一个回路供电，这里的同一区域可以是同一层内，也可以是不同楼层但轴线位置相同的区域，这样做可以减少低压柜的出线回路，减少低压柜的台数，降低设备成本，缺点是当出线端故障或馈电回路检修时会造成大范围的断电，然而此种情况在现实中发生的可能性非常低，因此在非重要负荷采用大容量回路出线是可行的，也是降低电气设备成本的有效方法。
3、电缆线路的合理设计。
在一个工程中，线路左右上下纵横交错，小工程线路全长不下万米，大工程更是不计其数，所以线路上的总有功损耗是相当可观的，减少线路上的能耗必须引起设计重视。
在建筑中，低压配电室应靠近竖井，而且由低压配电室提供给每个竖井的干线，不至于产生支线沿着于线倒送的现象，亦即低压配电室与竖井位置的布局上应使线路都分向前送，尽可能减少回头输送电能的支线。
另外，还可利用某些季节性负荷的线路，这些用户不用时，可提供给常期用户作供电线路使用，以减少线路和电阻。
4、电气减灾系统的设计。
(1)安全用电。
人的生命安全是我们在运行电力系统中所必须首先考虑的问题。
电是双刃剑，安全使用才能带来方便和效益，我们应该牢记：安全第一。
(2)防雷。
雷击是一个概率事件，设置接闪器等防雷装置增大了落雷的概率，但可以有效地控制雷击灾害。
智能建筑电气设计中应注意的问题
【摘要】我国的智能建筑起步较晚，但近年来其发展非常迅猛，取得了令世人瞩目的成就。
智能建筑作为信息时代的产物，巧妙集成了现代建筑设计与高科技，成为综合国力的重要标志。
智能建筑目前已经出现在我国各城市，作为新兴的领域，智能建筑还存在很多不完善的方面，当然在智能建筑电气设计方面同样存在着很多问题。
本文针对电气设计方面的问题进行了讨论分析。
【关键词】智能建筑；电气设计；电气技术；强电设计；弱电设计
0.前言
所谓的智能建筑，就是把系统、结构、运营和服务进行综合联系，并达到最佳的组合，从而获取高舒适性、高功能和高效率的建筑。
智能建筑的设计体现了通信技术、计算机技术、建筑艺术和信息技术的有机结合，符合现代技术和人们对高质量建筑的要求。
智能建筑的电气设计在整个智能建筑工程中具有重要的作用，但是在实际生活中智能建筑电气设计仍存在很多问题，相关人员及部门必须要引起足够的注意与重视。
1.智能建筑的特点和优点
智能建筑作为经济社会发展、人民生活水平日益提高的必然产物，不仅可以帮助人们方便的学习知识，完成更高难度的科研和设计，还可以节省能量，使人们获得更大更好的经济效益。
概括起来智能建筑的有点主要体现在以下几点：
（1）智能建筑可以自动调节湿度、温度及光照度，还可以控制色彩、味道与背景噪声，可以创造一种健康、安全和舒适的办公环境，从而提高了工作效率。
（2）智能建筑可以提前设定好日历程序，区分好工作日与非工作日，尽可能利用自然光进行照明，还可以根据不同的标准进行自动控制，自动控制温湿度及照度，做到最大限度的节约能源。
（3）由于室内办公必须要有灵活性的电力与通信供应，在智能建筑中可以利用结构化的综合布线系统，在室内可以分布许多种标准化的插座，通过跳线的改变可以快速简捷的改变插座功能。
（4）智能建筑中通过各种信息渠道可以及时获取最新的资料和信息，信息获取时的高速度，对竞争和决策是非常有利的。
2.智能建筑电气设计
智能建筑的发展，主要是由于电气技术的发展和革新，从而使建筑具有了智能的功能。
随着计算机等新技术的出现和自动控制技术的发展与完善，智能建筑以飞快的速度获得了迅猛发展。
在工程实践中，智能电气设计一般包括强电和弱电设计两部分。
强电设计主要包括照明、变配电系统、防雷接地系统和动力系统的设计。
强电设计作为传统电气设计的内容，已经发展的比较成熟，在智能建筑中作为动力中心，起着非常重要的作用。
强电通常对能源进行处理，一般具有电流大、电压高、频率低和功率大的特点，一般要考虑供电的安全可靠性和效率问题。
弱电主要是对信息进行处理，包括信息的控制与传送，具有电流小、电压低、频率高和功
率小的特点，作为一门综合性的技术，它涉及到非常广泛的学科，并且正朝着智能化、综合化和集成化的方向发展。
人们通常所说的建筑智能化一般是与弱电相联系的。
弱电设计难度比较大、设计面较广、设计者很难做到全面掌握，所以对其设计需完成系统设计和总体方案，还要做好各设备间的配合工作。
3.电气设计中存在的问题
智能建筑近年来获得较大发展，为人们提供了良好的生活和办公环境，但是作为一个新兴的行业，它的发展还很不完善，存在着很多急需解决的问题，这些问题归结起来主要表现为以下几点：
3.1相关规范的不完备
我国在“七五”计划初期曾涉及过智能建筑领域，并提出了一些相关的条文规范，标志着我国智能建筑的全面启动发展。
但是直到今天有关智能建筑的法律规范仍然不多，不完善，而且比较粗略，有很多问题仍待于进一步的细化和探讨。
相关规范的不完备主要体现在以下几个方面：
（1）很多规范的内容比较笼统，缺乏具体细化的计算与研究，有的规范实行了很多年，已经非常陈旧，不能适应现代社会快速发展的步伐，对技术进步造成了障碍。
（2）对器件和设备的安装没有详细的要求，没有准确的数据参考。
（3）没有统一的定型产品和设计手册，对管线和设备也没有明确的选型和计算方法。
（4）没有配套的验收规范，很难准确把握设计和施工中的各种问题。
作为一个新的领域，智能建筑的各种规范比较不完备也是很正常的，因此设计者在系统设计和总体方案设计时，要充分考虑各种规范标准，尽量避免违规行为的发生。
3.2没有做好传输信道的设计
传输信道通常由线槽、电线、桥架、电缆、光纤和保护套管组成，在实际工程中，弱电的线管非常密集。
怎样实现电气设计的经济合理性、利于施工、利于维护等问题，一直没有得到很好地解决。
近年来在弱电方面新增了很多的系统，设计人员很难做到全面掌握，设计的不合理就会导致问题的出现，加之设计人员工作的疏忽和不认真，造成了很多的漏、错、缺和碰的问题。
要想解决好这些问题，应该注意以下几点：
（1）要做好设计时的组织工作，智能建筑电气设计的内容复杂，工作量大，必须要有专门的组织机构统一协调、组织和管理各项工作。
（2）设计人员要做好专业管线的布置和策划，尽量提高管线布置的经济合理性、利于施工性和便于维护。
设计人员还要做好对支线管线的布置工作，加强电气设计方面的专业技能。
3.3系统集成问题
系统集成作为智能建筑领域里一个新的课题，变得越来越重要，通常被认为是信息的共享和设备的集成。
智能建筑的关键在于智能
化的实现，智能化的实质就是资源、任务和信息的共享。
在智能建筑内部，各个系统都是通过计算机网络联系在一起的，通过相互交换数据来共同管理整个智能建筑。
但是要想实现系统集成，必须要解决好智能大楼内部各个系统的相互连接问题。
系统集成设计在智能建筑电气设计中应遵循的原则和规律：第一，在保证设计开放性、先进性及可扩充性的条件下，采用一体化的系统设计；第二，设计时要考虑用户的承受力和实际的需求，选取系统时要有所侧重，设计出不同的系统集成方案；第三，要满足分阶段进行的可能性，完善的系统集成设计应该做到集成系统始终具有一体化。
但是在实施操作中，涉及系统集成的智能建筑仍然比较少，系统集成并没有真正地实现。
原因主要有这几点：
（1）系统集成需要的设备不够完善，发展不成熟，不能满足市场的需要。
要解决设备的问题，弱电系统的生产商们可以共同打造一个品牌，制定出相同的技术参数和性能指标，从而可以更好的生产设备产品。
（2）系统集成的实现需要经济方面的支持，系统的集成需要增设控制中心设备和必要的模块，造价大大增加，而且完全集成所需的费用会更高。
（3）管理水平较低影响了智能建筑系统集成的使用，这主要是由管理人员素质水平较低造成的，要想真正使智能系统发挥应有的作用，必须要让管理人员对系统各部分的使用、管理和维护做到更好的把握。
4.结语
虽然智能建筑已经取得了巨大的发展，但是还很不成熟，仍然存在着很多问题。
还需要各方相关人士的共同努力，技术的进步与发展仍然是其走向完善的重要源泉。
本文针对智能建筑电气设计中存在的问题进行了分析讨论，对智能建筑电气设计有着重要（下转第271页）（上接第255页）的推动作用。
作为目前建筑行业内发展最为飞速的领域，智能建筑有着不可估量的前景。
【参考文献】
[1]罗德军.浅析建筑电气中的漏电保护措施[j].大观周刊，2012，（32）.
[2]印亚锋.浅议建筑电气安装方法和管理[j].大观周刊，2012，（32）.
[3]牛一超，吴卫东.浅谈建筑电气技术在智能建筑中的作用[j].中国新技术新产品，2012，（15）.
[4]李霞.浅谈建筑项目中低压电气的安装施工[j].大观周刊，2012，（32）.
[5]无创新工会工作共建和谐企业——中国中铁电气化局集团有限公司工会[j].中国工运，2012，（6）.。
