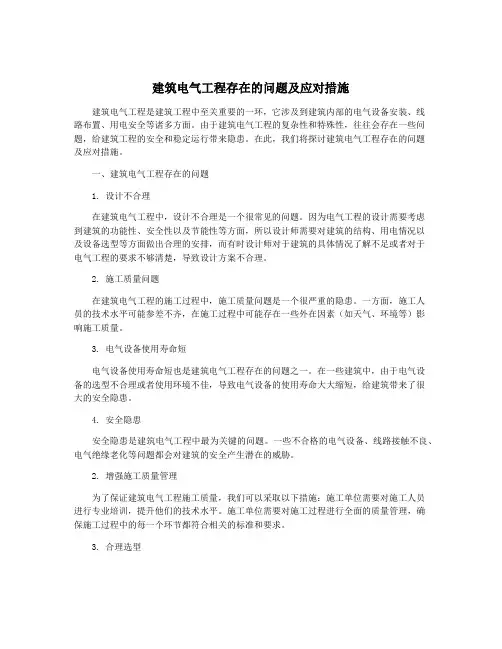

建筑电气工程存在的问题及应对措施建筑电气工程是建筑工程中至关重要的一环，它涉及到建筑内部的电气设备安装、线路布置、用电安全等诸多方面。
由于建筑电气工程的复杂性和特殊性，往往会存在一些问题，给建筑工程的安全和稳定运行带来隐患。
在此，我们将探讨建筑电气工程存在的问题及应对措施。
一、建筑电气工程存在的问题1. 设计不合理在建筑电气工程中，设计不合理是一个很常见的问题。
因为电气工程的设计需要考虑到建筑的功能性、安全性以及节能性等方面，所以设计师需要对建筑的结构、用电情况以及设备选型等方面做出合理的安排，而有时设计师对于建筑的具体情况了解不足或者对于电气工程的要求不够清楚，导致设计方案不合理。
2. 施工质量问题在建筑电气工程的施工过程中，施工质量问题是一个很严重的隐患。
一方面，施工人员的技术水平可能参差不齐，在施工过程中可能存在一些外在因素（如天气、环境等）影响施工质量。
3. 电气设备使用寿命短电气设备使用寿命短也是建筑电气工程存在的问题之一。
在一些建筑中，由于电气设备的选型不合理或者使用环境不佳，导致电气设备的使用寿命大大缩短，给建筑带来了很大的安全隐患。
4. 安全隐患安全隐患是建筑电气工程中最为关键的问题。
一些不合格的电气设备、线路接触不良、电气绝缘老化等问题都会对建筑的安全产生潜在的威胁。
2. 增强施工质量管理为了保证建筑电气工程施工质量，我们可以采取以下措施：施工单位需要对施工人员进行专业培训，提升他们的技术水平。
施工单位需要对施工过程进行全面的质量管理，确保施工过程中的每一个环节都符合相关的标准和要求。
3. 合理选型为了保证电气设备的使用寿命，我们可以采取以下措施：设计师需要根据建筑的实际需求选择合适的电气设备，包括功率、品牌、型号等方面。
施工单位需要对电气设备的安装和调试进行严格的检测，确保设备的正常运行。
4. 加强安全监管为了保证建筑电气工程的安全，我们可以采取以下措施：相关部门需要加强对建筑电气工程的监管，确保建筑电气工程符合相关的安全标准和要求。
建筑电气设计工程师面试题及答案1.请介绍一下您的电气设计经验，特别是在建筑领域的项目经验。
我在电气设计领域拥有X年的经验，曾参与过多个建筑项目，包括商业综合体和住宅项目。
在项目A中，我负责设计了整个建筑的电气系统，确保其符合国家和地方的标准。
我注重细节，确保电气系统的可靠性和效率。
2.请谈谈您对建筑电气系统设计中的可持续性和能效的理解。
在我的设计中，我始终关注能源效率和可持续性。
例如，在项目B中，我采用了先进的照明控制系统，通过光感和运动传感器实现了自动调光和自动关闭，从而最大限度地减少能源消耗。
3.在建筑电气设计中，您如何考虑安全性和可靠性？安全性是电气设计的首要考虑因素。
在项目C中，我采用了多层次的过载和短路保护，确保系统在任何情况下都能安全运行。
此外，我注重系统的可维护性，确保故障排查和维修工作能够迅速高效地进行。
4.如何评估并选择适当的电气设备和材料用于建筑项目？在项目选择中，我会充分考虑设备的性能、可靠性和适应性。
在项目D中，我面临一个特殊的环境挑战，选择了防水、防尘等特殊设计的设备，确保在恶劣条件下系统依然稳定运行。
5.请详细描述您在规划和布局电气系统时的方法。
我通常从建筑结构和功能需求出发，确定电气系统的主要布局。
在项目E中，我与建筑师和结构工程师密切合作，确保电缆通道和设备的布置最大程度地符合建筑布局，并确保易于维护和升级。
6.如何处理建筑电气系统设计中的不同利益相关者的需求和期望？在项目中，我会主动与建筑师、业主和其他利益相关者沟通，充分了解他们的需求和期望。
通过定期会议和交流，我确保我的设计不仅满足技术要求，还能够在整个项目中融入各方的意见。
7.请分享一个您在电气设计中面临挑战并成功解决的案例。
在项目F中，我面临了一个复杂的电气负荷分配问题。
通过对建筑用途的详细分析和采用先进的负荷模拟软件，我成功地优化了电气系统的设计，确保了系统在高负荷时的可靠性和稳定性。
8.您如何保证建筑电气设计符合相关的法规和标准？我会密切关注最新的法规和标准，并在设计中全面考虑。

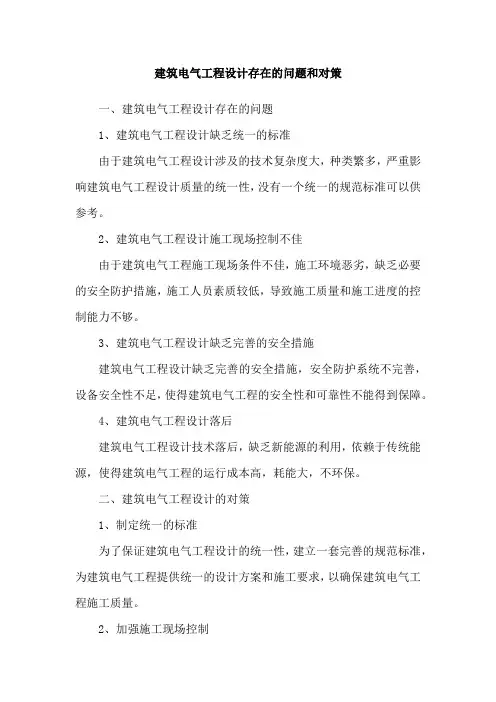

建筑电气工程设计存在的问题和对策
一、建筑电气工程设计存在的问题
1、建筑电气工程设计缺乏统一的标准
由于建筑电气工程设计涉及的技术复杂度大，种类繁多，严重影响建筑电气工程设计质量的统一性，没有一个统一的规范标准可以供参考。
2、建筑电气工程设计施工现场控制不佳
由于建筑电气工程施工现场条件不佳，施工环境恶劣，缺乏必要的安全防护措施，施工人员素质较低，导致施工质量和施工进度的控制能力不够。
3、建筑电气工程设计缺乏完善的安全措施
建筑电气工程设计缺乏完善的安全措施，安全防护系统不完善，设备安全性不足，使得建筑电气工程的安全性和可靠性不能得到保障。
4、建筑电气工程设计落后
建筑电气工程设计技术落后，缺乏新能源的利用，依赖于传统能源，使得建筑电气工程的运行成本高，耗能大，不环保。
二、建筑电气工程设计的对策
1、制定统一的标准
为了保证建筑电气工程设计的统一性，建立一套完善的规范标准，为建筑电气工程提供统一的设计方案和施工要求，以确保建筑电气工程施工质量。
2、加强施工现场控制
严格控制施工环境，改善施工现场条件，建立完善的安全防护措施，健全施工管理制度，增强施工现场的控制能力。
3、完善安全措施
提高安全意识，确保建筑电气工程设计时的安全性，建立完善的安全防护系统，加强设备安全检查，确保建筑电气工程的安全性和可靠性。
4、推行新能源利用
推行新能源利用，探索新技术新材料，开发新能源，使建筑电气工程设计更加节能环保，降低运行成本，提高建筑电气工程的效率。

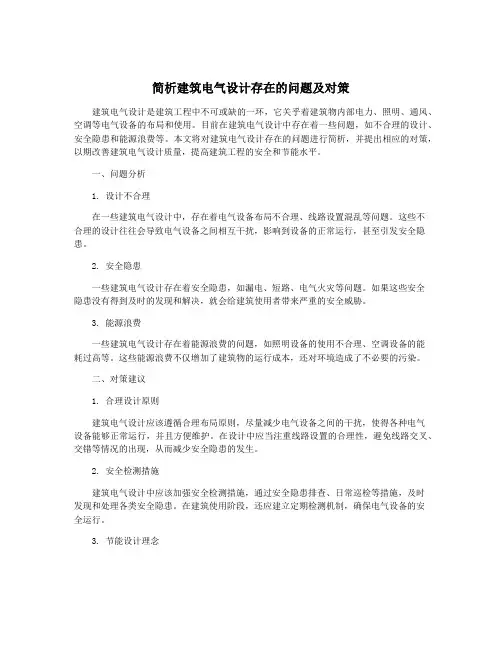

简析建筑电气设计存在的问题及对策建筑电气设计是建筑工程中不可或缺的一环，它关乎着建筑物内部电力、照明、通风、空调等电气设备的布局和使用。
目前在建筑电气设计中存在着一些问题，如不合理的设计、安全隐患和能源浪费等。
本文将对建筑电气设计存在的问题进行简析，并提出相应的对策，以期改善建筑电气设计质量，提高建筑工程的安全和节能水平。
一、问题分析1. 设计不合理在一些建筑电气设计中，存在着电气设备布局不合理、线路设置混乱等问题。
这些不合理的设计往往会导致电气设备之间相互干扰，影响到设备的正常运行，甚至引发安全隐患。
2. 安全隐患一些建筑电气设计存在着安全隐患，如漏电、短路、电气火灾等问题。
如果这些安全隐患没有得到及时的发现和解决，就会给建筑使用者带来严重的安全威胁。
3. 能源浪费一些建筑电气设计存在着能源浪费的问题，如照明设备的使用不合理、空调设备的能耗过高等。
这些能源浪费不仅增加了建筑物的运行成本，还对环境造成了不必要的污染。
二、对策建议1. 合理设计原则建筑电气设计应该遵循合理布局原则，尽量减少电气设备之间的干扰，使得各种电气设备能够正常运行，并且方便维护。
在设计中应当注重线路设置的合理性，避免线路交叉、交错等情况的出现，从而减少安全隐患的发生。
2. 安全检测措施建筑电气设计中应该加强安全检测措施，通过安全隐患排查、日常巡检等措施，及时发现和处理各类安全隐患。
在建筑使用阶段，还应建立定期检测机制，确保电气设备的安全运行。
3. 节能设计理念建筑电气设计要注重节能理念，通过科学合理的照明布局、空调系统设计等手段，减少不必要的能源浪费。
在新建建筑工程中，可以利用节能灯具、智能感应器、能源回收等技术手段，提高建筑物的能源利用效率。
4. 技术创新应用建筑电气设计要借鉴和应用最新的技术成果，比如智能电气系统、远程控制技术等，通过技术创新提高建筑电气设计的水平，提高安全性和节能性。
5. 专业人员培训建筑电气设计相关的专业人员应该不断提升自身的专业水平，了解最新的电气设备和技术，加强规范化管理，确保建筑电气设计符合国家相关标准和法规。

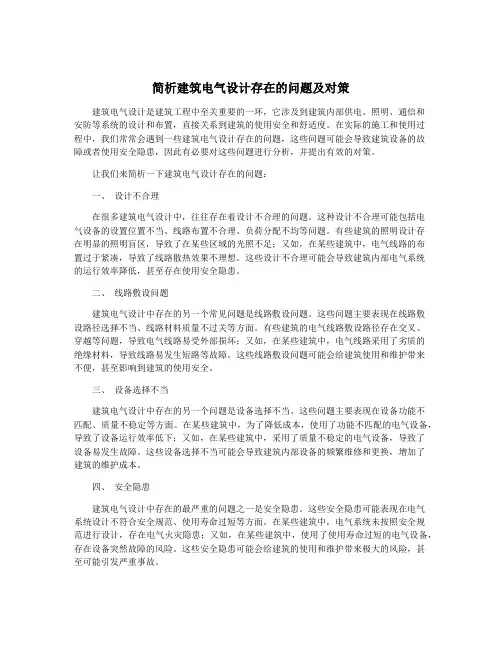

简析建筑电气设计存在的问题及对策建筑电气设计是建筑工程中至关重要的一环，它涉及到建筑内部供电、照明、通信和安防等系统的设计和布置，直接关系到建筑的使用安全和舒适度。
在实际的施工和使用过程中，我们常常会遇到一些建筑电气设计存在的问题，这些问题可能会导致建筑设备的故障或者使用安全隐患，因此有必要对这些问题进行分析，并提出有效的对策。
让我们来简析一下建筑电气设计存在的问题：一、设计不合理在很多建筑电气设计中，往往存在着设计不合理的问题。
这种设计不合理可能包括电气设备的设置位置不当、线路布置不合理、负荷分配不均等问题。
有些建筑的照明设计存在明显的照明盲区，导致了在某些区域的光照不足；又如，在某些建筑中，电气线路的布置过于紧凑，导致了线路散热效果不理想。
这些设计不合理可能会导致建筑内部电气系统的运行效率降低，甚至存在使用安全隐患。
二、线路敷设问题建筑电气设计中存在的另一个常见问题是线路敷设问题。
这些问题主要表现在线路敷设路径选择不当、线路材料质量不过关等方面。
有些建筑的电气线路敷设路径存在交叉、穿越等问题，导致电气线路易受外部损坏；又如，在某些建筑中，电气线路采用了劣质的绝缘材料，导致线路易发生短路等故障。
这些线路敷设问题可能会给建筑使用和维护带来不便，甚至影响到建筑的使用安全。
三、设备选择不当建筑电气设计中存在的另一个问题是设备选择不当。
这些问题主要表现在设备功能不匹配、质量不稳定等方面。
在某些建筑中，为了降低成本，使用了功能不匹配的电气设备，导致了设备运行效率低下；又如，在某些建筑中，采用了质量不稳定的电气设备，导致了设备易发生故障。
这些设备选择不当可能会导致建筑内部设备的频繁维修和更换，增加了建筑的维护成本。
四、安全隐患建筑电气设计中存在的最严重的问题之一是安全隐患。
这些安全隐患可能表现在电气系统设计不符合安全规范、使用寿命过短等方面。
在某些建筑中，电气系统未按照安全规范进行设计，存在电气火灾隐患；又如，在某些建筑中，使用了使用寿命过短的电气设备，存在设备突然故障的风险。
建筑电气配管及布线中常见的问题及解决措施分析建筑电气配管及布线是建筑电气工程中非常重要的环节，也是容易出现问题的部分。
正确的电气配管及布线可以确保建筑物的电气设备运行顺畅，同时也能提高安全性。
常见的问题会给工程师带来不少困扰。
在本文中，我们将分析建筑电气配管及布线中常见的问题，以及解决这些问题的措施。
一、常见问题及解决措施分析1. 电线绝缘破损电线绝缘破损是建筑电气配管及布线中常见的问题之一。
这种情况可能是由于材料质量不合格、施工过程中不当等原因造成的。
绝缘破损会导致电气设备之间短路甚至起火的风险。
解决措施：要确保使用符合国家标准的优质电线和绝缘材料。
在施工过程中要谨慎操作，避免损坏电线绝缘。
定期对电线绝缘进行检查，发现问题及时更换。
2. 电气配线不规范电气配线不规范可能导致电气设备无法正常运行，甚至损坏设备。
常见的问题包括线路接触不良、线路跨越规定电气设备、线路搭接等。
解决措施：在进行电气配线时，严格按照相关标准和规范进行操作，确保每根导线的接触良好、架空距离合适，并且定期对配线进行检查和维护。
3. 配管设计不当配管设计不当可能导致电气设备之间连接困难，增加了维护成本，并且影响了建筑物整体外观。
解决措施：在进行配管设计时，应该充分考虑电气设备的布局、安装方式以及维护保养的便利性，合理设计配管路径和尺寸，确保配管的通畅和美观。
4. 电缆走线不合理电缆走线不合理会使得电缆受到过大的张力，容易损坏，并且增加了维护的困难度。
不合理的走线还会影响建筑物内部的美观度。
解决措施：电缆走线应该合理规划，避免使用过多的转弯或者变径处，使得电缆受力均匀，减少损耗。
5. 接地线不可靠接地线不可靠会导致电气设备的漏电保护失效，增加了触电和火灾的风险。
电气设备安装不规范可能导致设备运行不稳定、损坏、甚至发生安全事故。

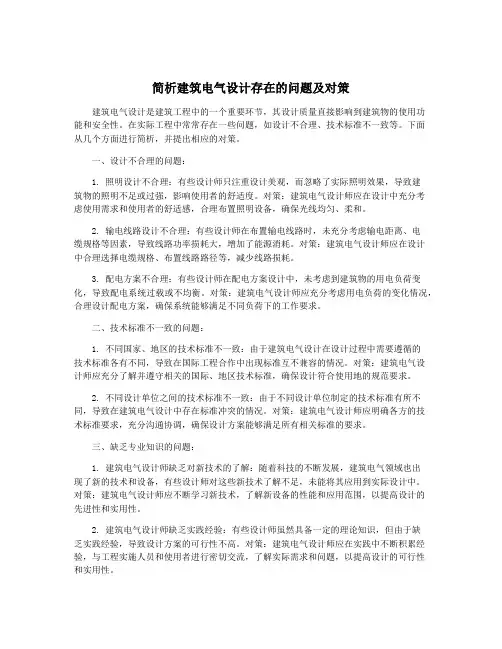

简析建筑电气设计存在的问题及对策建筑电气设计是建筑工程中的一个重要环节，其设计质量直接影响到建筑物的使用功能和安全性。
在实际工程中常常存在一些问题，如设计不合理、技术标准不一致等。
下面从几个方面进行简析，并提出相应的对策。
一、设计不合理的问题：1. 照明设计不合理：有些设计师只注重设计美观，而忽略了实际照明效果，导致建筑物的照明不足或过强，影响使用者的舒适度。
对策：建筑电气设计师应在设计中充分考虑使用需求和使用者的舒适感，合理布置照明设备，确保光线均匀、柔和。
2. 输电线路设计不合理：有些设计师在布置输电线路时，未充分考虑输电距离、电缆规格等因素，导致线路功率损耗大，增加了能源消耗。
对策：建筑电气设计师应在设计中合理选择电缆规格、布置线路路径等，减少线路损耗。
3. 配电方案不合理：有些设计师在配电方案设计中，未考虑到建筑物的用电负荷变化，导致配电系统过载或不均衡。
对策：建筑电气设计师应充分考虑用电负荷的变化情况，合理设计配电方案，确保系统能够满足不同负荷下的工作要求。
二、技术标准不一致的问题：1. 不同国家、地区的技术标准不一致：由于建筑电气设计在设计过程中需要遵循的技术标准各有不同，导致在国际工程合作中出现标准互不兼容的情况。
对策：建筑电气设计师应充分了解并遵守相关的国际、地区技术标准，确保设计符合使用地的规范要求。
2. 不同设计单位之间的技术标准不一致：由于不同设计单位制定的技术标准有所不同，导致在建筑电气设计中存在标准冲突的情况。
对策：建筑电气设计师应明确各方的技术标准要求，充分沟通协调，确保设计方案能够满足所有相关标准的要求。
三、缺乏专业知识的问题：1. 建筑电气设计师缺乏对新技术的了解：随着科技的不断发展，建筑电气领域也出现了新的技术和设备，有些设计师对这些新技术了解不足，未能将其应用到实际设计中。
对策：建筑电气设计师应不断学习新技术，了解新设备的性能和应用范围，以提高设计的先进性和实用性。

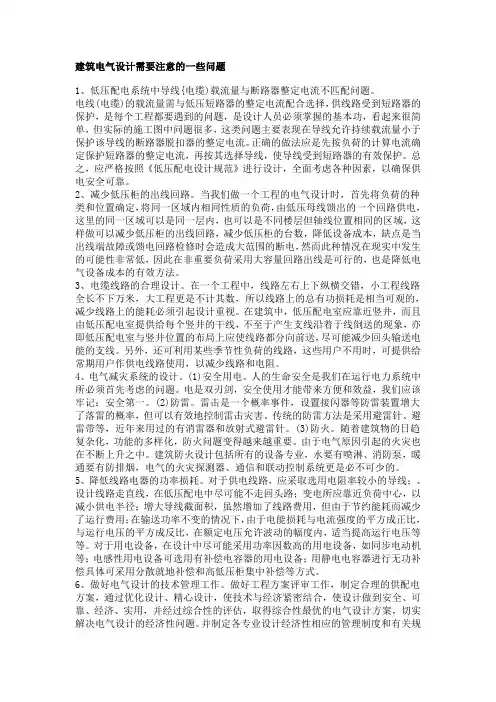

建筑电气设计需要注意的一些问题1、低压配电系统中导线{电缆)载流量与断路器整定电流不匹配问题。
电线(电缆)的载流量需与低压短路器的整定电流配合选择，供线路受到短路器的保护，是每个工程都要遇到的问题，是设计人员必须掌握的基本功，看起来很简单，但实际的施工图中问题很多，这类问题主要表现在导线允许持续载流量小于保护该导线的断路器脱扣器的整定电流。
正确的做法应是先按负荷的计算电流确定保护短路器的整定电流，再按其选择导线，使导线受到短路器的有效保护。
总之，应严格按照《低压配电设计规范》进行设计，全面考虑各种因素，以确保供电安全可靠。
2、减少低压柜的出线回路。
当我们做一个工程的电气设计时，首先将负荷的种类和位置确定，将同一区域内相同性质的负荷，由低压母线馈出的一个回路供电，这里的同一区域可以是同一层内，也可以是不同楼层但轴线位置相同的区域，这样做可以减少低压柜的出线回路，减少低压柜的台数，降低设备成本，缺点是当出线端故障或馈电回路检修时会造成大范围的断电，然而此种情况在现实中发生的可能性非常低，因此在非重要负荷采用大容量回路出线是可行的，也是降低电气设备成本的有效方法。
3、电缆线路的合理设计。
在一个工程中，线路左右上下纵横交错，小工程线路全长不下万米，大工程更是不计其数，所以线路上的总有功损耗是相当可观的，减少线路上的能耗必须引起设计重视。
在建筑中，低压配电室应靠近竖井，而且由低压配电室提供给每个竖井的干线，不至于产生支线沿着于线倒送的现象，亦即低压配电室与竖井位置的布局上应使线路都分向前送，尽可能减少回头输送电能的支线。
另外，还可利用某些季节性负荷的线路，这些用户不用时，可提供给常期用户作供电线路使用，以减少线路和电阻。
4、电气减灾系统的设计。
(1)安全用电。
人的生命安全是我们在运行电力系统中所必须首先考虑的问题。
电是双刃剑，安全使用才能带来方便和效益，我们应该牢记：安全第一。
(2)防雷。
雷击是一个概率事件，设置接闪器等防雷装置增大了落雷的概率，但可以有效地控制雷击灾害。

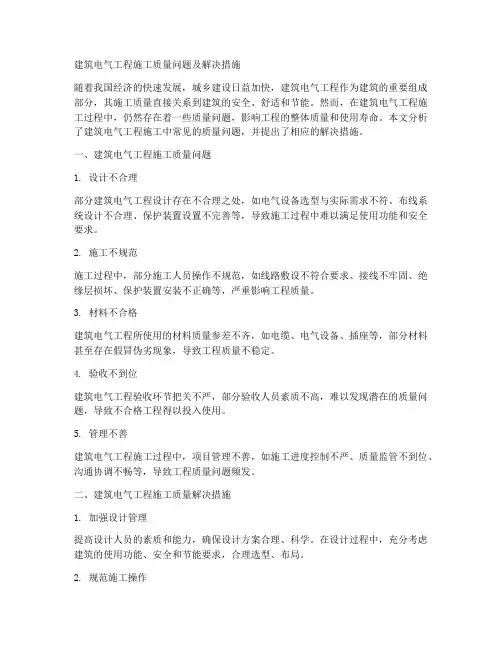

建筑电气工程施工质量问题及解决措施随着我国经济的快速发展，城乡建设日益加快，建筑电气工程作为建筑的重要组成部分，其施工质量直接关系到建筑的安全、舒适和节能。
然而，在建筑电气工程施工过程中，仍然存在着一些质量问题，影响工程的整体质量和使用寿命。
本文分析了建筑电气工程施工中常见的质量问题，并提出了相应的解决措施。
一、建筑电气工程施工质量问题1. 设计不合理部分建筑电气工程设计存在不合理之处，如电气设备选型与实际需求不符、布线系统设计不合理、保护装置设置不完善等，导致施工过程中难以满足使用功能和安全要求。
2. 施工不规范施工过程中，部分施工人员操作不规范，如线路敷设不符合要求、接线不牢固、绝缘层损坏、保护装置安装不正确等，严重影响工程质量。
3. 材料不合格建筑电气工程所使用的材料质量参差不齐，如电缆、电气设备、插座等，部分材料甚至存在假冒伪劣现象，导致工程质量不稳定。
4. 验收不到位建筑电气工程验收环节把关不严，部分验收人员素质不高，难以发现潜在的质量问题，导致不合格工程得以投入使用。
5. 管理不善建筑电气工程施工过程中，项目管理不善，如施工进度控制不严、质量监管不到位、沟通协调不畅等，导致工程质量问题频发。
二、建筑电气工程施工质量解决措施1. 加强设计管理提高设计人员的素质和能力，确保设计方案合理、科学。
在设计过程中，充分考虑建筑的使用功能、安全和节能要求，合理选型、布局。
2. 规范施工操作加强对施工人员的培训和教育，确保施工过程中严格遵循规范操作。
加强对施工现场的监管，确保施工质量符合设计要求和规范。
3. 严格材料验收加强对建筑电气工程材料的验收管理，对进场的材料进行严格的质量检查，杜绝假冒伪劣产品流入施工现场。
4. 提高验收质量提高验收人员的素质和能力，加强对建筑电气工程的验收力度，确保工程质量符合相关标准和规范。
5. 优化项目管理完善项目管理制度，加强对施工进度、质量、安全等方面的控制。
加强沟通协调，确保项目顺利进行。
建筑电气工程强电设计与施工中存在的问题及提升措施建筑电气工程是建筑物中不可或缺的一部分，它涉及到强电设计与施工。
在建筑电气工程强电设计与施工中，常常存在一些问题，需要我们不断地加以提升和改进。
下面将就建筑电气工程强电设计与施工中存在的问题及提升措施进行探讨。
一、存在的问题1. 设计不合理在建筑电气工程强电设计过程中，有时会出现设计不合理的问题，例如线路设置不恰当、设备配置不合理等。
这样会给后续的施工和使用带来困难，甚至可能导致安全隐患。
2. 施工质量低下在建筑电气工程强电施工中，由于施工人员素质参差不齐、工艺水平参差不齐等原因，施工质量也经常出现问题。
常见的问题包括线路接触不良、设备安装不稳固等。
3. 安全隐患由于建筑电气工程强电设计与施工中存在的问题，往往会导致一些安全隐患的出现。
例如电器设备老化、线路短路、过载等问题都可能引发安全事故。
二、提升措施1. 强化设计环节在建筑电气工程强电设计过程中，需要强化设计环节，确保设计的合理性和安全性。
可以加强对设计人员的培训和考核，提高其设计水平和质量。
2. 提高施工质量在建筑电气工程强电施工中，需要加强对施工人员的管理和监督，确保他们的施工质量。
可以加强对施工队伍的培训，提高其技术水平和责任心。
3. 安全管理建筑电气工程强电设计与施工中安全问题的解决是至关重要的。
可以制定相应的安全管理制度，加强对电气设备的定期检查和维护，提高系统的安全性。
4. 采用先进技术在建筑电气工程中，可以借鉴并采用一些先进的技术手段，如智能化控制系统、远程监控系统等，提高系统的智能化和自动化水平，减少人为因素对系统的影响。
5. 加强监督建筑电气工程强电设计与施工中，需要加强监督力度，从设计到施工再到使用，都需要进行严格的监督，确保系统的正常运行和安全使用。
建筑电气工程强电设计与施工中存在的问题需要引起我们的高度重视，必须采取有效的措施加以提升和改进。
只有在强化设计、加强施工质量管理和安全管理的基础上，才能确保建筑电气工程强电系统的正常运行和安全使用。
对建筑电气设计常见问题的探析
【摘要】本人根据多年的工作经验，总结出了一些建筑电气设计中常见的问题，从各方面找出问题存在的原因，提出一些好的解决办法，供大家参考和借鉴。
【关键词】tt系统;热稳定;接地故障;接地装置；空调插座；桥架
tt系统接地故障保护参数的选择
我们在设计室外景观的照明时,经常运用tt接地系统。
因为景观照明灯具是安装在室外的,所以经常使灯具受到机械损伤与绝缘下降从而引发一些事故。
为了方便快速切断故障线路,预防触电事故发生,jgj16-2008《民用建筑电气设计规范》(以下简称《民规》)第7·7·7·1条规定:t系统接地故障保护应符合下式要求: 式中, 为接地极和外露可导电部分的保护导体电阻之和, ；为保证保护电器切断故障回路的动作电流,(a)。
为了满足低压断路器的灵敏度要求,一般采用漏电断路器作为系统接地故障保护。
那么, 该如何选择呢?许多设计者感到无所适从,经常犯错。
当我们采用漏电断路器时, 就是断路器的剩余电流动作值,设计者通常按人身保护要求选在实际工程中往往造成开关不能合闸的问题。
其原因如下,知道用电设备,包括供电线路在正常工作时都存在着自然泄漏电流,见表1。
由于线路本身存在泄漏电流,加上诸多环境因素的原因,会造成
合不上闸或跳闸事故的发生。
所以一般可选100ma,甚至更大一些。
而的选则,许多设计者按重复接地电阻的要求选。
由公式可以看出同之积小于等于即可,而《民规》12·4·6条规定: ,由此式也可得出可以上百欧,甚至几百欧均可。
2空调机房供电方案问题
许多建筑中,空调机房都是上、下层对位的,所以在供电设计时,常采用树干式供电方案,将上、下几层的空调机组用一条干线供电(见图1)。
这在方案上是合理、可行的,但大多数设计者都会忽略一个问题,就是空调机组的风管也要由机房引出,而引出的位置同配
电干线引上的位置常重叠在一起,使配电干线无法引至上层机房,
而这时,电气管线已经预留完毕,将造成返工、浪费的后果,应引起设计者的注意。
3强、弱电插座配合问题
现代建筑电气设计通常包括强电和弱电系统,由于这些系统都
在不同的图纸上表达,有些还是由不同的设计者来完成,常会带来
一些相应问题。
审图时,常发现需要电源的弱电插座,强电设计没有设置电源,尤其在一些大空间场所,电视插座都设在棚下,而这里根本就没有强电电源。
设计时,应注意此类问题。
4多根直埋电缆载流量校正系数问题
当多根电缆直接埋地敷设时,其载流量要有相应的校正系数,这一点大多数设计者都是清楚的,但审图时发现具体的校正系数,可
谓五花八门。
笔者查阅了大量相关规范发现,各个规范之间也不尽相同。
下面以gb50217-2007《电力工程电缆设计规范》附录d·0·4要求为例作以说明,要求见表2。
由表2可知,校正系数最小值为0·75,结合具体敷设情况,笔者认为多根电缆直埋时,载流量校正系数最小值为0·8左右都是可行的。
5绝缘导体热稳定校验问题审图时常发现许多设计者在变电所低压配电系
统设计中,电缆截面的选择存在许多问题,有的截面选择过小,
满足不了电缆的热稳校验;有的由于热稳定校验结果的偏差,截面
又选的过大。
下面就这一问题谈一下看法。
电缆热稳定校验有两个公式:
公式1:(t为短路电流通过的时间。
)
公式2: (t为短路电流通过的时间;i为预期短跑电流有效值,均方根值;k为热稳定系数。
)
下面举两个例子来说明电缆热稳定校验问题:
(1)当短路电流时,ns160n开关所能保护电缆的最小截面。
ns160n的技术参数:当时, ;yjv电缆的k值为143,根据公式可得: 即可满足热稳定计算。
(2)当短路电流时,假定短路电流通过的时间,根据公式可
得,yjv电缆,这个结果明显偏大。
笔者认为产生这个结果的原因有两个:①因为大多数开关都有速断和限流特性,当短路电流尚未达
到峰值(即计算值)时,开关已经分断了电路,这就造成实际的短路电流远小于计算的短路电流;②绝缘导体热稳定校验公式只适合分断时间较长的高压线路,而不应在低压线路中应用。
6冷却塔防雷问题
大多数建筑的冷却塔都设在屋面,很容易遭受雷电的袭击。
许多设计者在设计时,很容易忽略冷却塔的防雷问题,当冷却塔为金属材质时,我们可以将其同屋面避雷装置相连,即能达到防雷的目的。
而当其为玻璃钢等非金属材质时,就应单设避雷针,才能满足防雷的要求。
7封闭电缆桥架截面选择问题
当电缆桥架内敷设消防设备供电线路时,桥架应采用封闭桥架,这一点广大设计者都很清楚,但审图时,常发现在截面选择上存在如下问题:
(1)电缆桥架截面过大。
当配电室馈出电缆根数较多时,一些设计者通常选择大截面电缆桥架敷设电缆,有的截面宽度达1·5m,这就存在两个问题:①电缆桥架本身集中荷载过大,会给建筑结构造成较大影响;②人体的臂展一般在0·5m左右,无法将电缆敷设在桥架中央。
(2)电缆桥架高度过小。
许多设计者在选择封闭电缆桥架时,一般采用w×100mm(宽×高)的桥架而忽略了下面的问题:当桥架内有大截面电缆时,其引出保护管即为sc100,而这时如果封闭桥架高度为100mm,那么根本无法引出sc100的保护管,这样选择是错误的,
设计时应引起注意。
8利用基础作接地装置的问题
我们在进行防雷接地设计时,常利用结构基础内的钢筋作为接地装置,这是一种即经济又实用的设计方法。
但设计人员设计时常犯下面的错误:当地下水位很高,为了达到防水的目的,这时基础的外表面通常被塑料、橡胶、油毡等防水材料包裹或涂有沥青质的防水层,这时设计人员仍利用基础内的钢筋作为接地装置是错误的。
因为基础的钢筋此时同大地已经基本绝缘,无法达到接地电阻值要求的接地电阻。
这时应在建筑外面四周敷设闭合状的水平接地体作为建筑的接地装置,才能满足接地电阻值的要求。
9空调插座位置问题
居住建筑设计时,为了建筑外立面的美观,建筑专业通常都为空调室外机设置了空调板。
但审图时常发现许多电气设计者的空调插座位置同空调板的位置不在一侧,如果这样施工将造成住户的室外机电源和冷媒管大量浪费的后果,应引起设计人员的注意。
参考文献
[1]jgj16-2008,民用建筑电气设计规范[s].
[2]gb50217-2007,电力工程电缆设计规范[s].
[3]gb50343-2004,建筑物电子信息系统防雷技术规范[s].
注：文章内所有公式及图表请以pdf形式查看。
