简析建筑电气设计存在的问题及对策建筑电气设计是建筑工程中至关重要的一环，它涉及到建筑内部供电、照明、通信和安防等系统的设计和布置，直接关系到建筑的使用安全和舒适度。
在实际的施工和使用过程中，我们常常会遇到一些建筑电气设计存在的问题，这些问题可能会导致建筑设备的故障或者使用安全隐患，因此有必要对这些问题进行分析，并提出有效的对策。
让我们来简析一下建筑电气设计存在的问题：一、设计不合理在很多建筑电气设计中，往往存在着设计不合理的问题。
这种设计不合理可能包括电气设备的设置位置不当、线路布置不合理、负荷分配不均等问题。
有些建筑的照明设计存在明显的照明盲区，导致了在某些区域的光照不足；又如，在某些建筑中，电气线路的布置过于紧凑，导致了线路散热效果不理想。
这些设计不合理可能会导致建筑内部电气系统的运行效率降低，甚至存在使用安全隐患。
二、线路敷设问题建筑电气设计中存在的另一个常见问题是线路敷设问题。
这些问题主要表现在线路敷设路径选择不当、线路材料质量不过关等方面。
有些建筑的电气线路敷设路径存在交叉、穿越等问题，导致电气线路易受外部损坏；又如，在某些建筑中，电气线路采用了劣质的绝缘材料，导致线路易发生短路等故障。
这些线路敷设问题可能会给建筑使用和维护带来不便，甚至影响到建筑的使用安全。
三、设备选择不当建筑电气设计中存在的另一个问题是设备选择不当。
这些问题主要表现在设备功能不匹配、质量不稳定等方面。
在某些建筑中，为了降低成本，使用了功能不匹配的电气设备，导致了设备运行效率低下；又如，在某些建筑中，采用了质量不稳定的电气设备，导致了设备易发生故障。
这些设备选择不当可能会导致建筑内部设备的频繁维修和更换，增加了建筑的维护成本。
四、安全隐患建筑电气设计中存在的最严重的问题之一是安全隐患。
这些安全隐患可能表现在电气系统设计不符合安全规范、使用寿命过短等方面。
在某些建筑中，电气系统未按照安全规范进行设计，存在电气火灾隐患；又如，在某些建筑中，使用了使用寿命过短的电气设备，存在设备突然故障的风险。

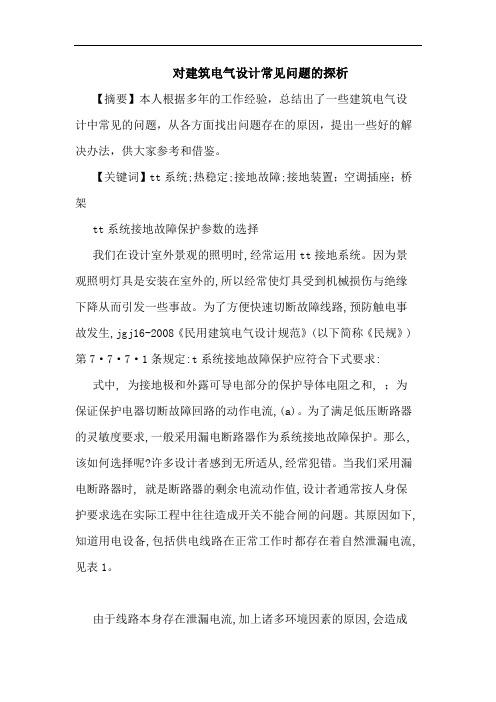

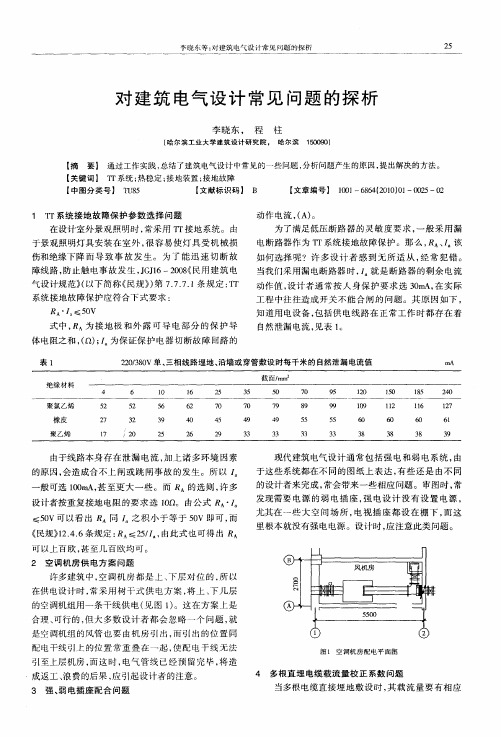

对建筑电气设计常见问题的探析【摘要】本人根据多年的工作经验，总结出了一些建筑电气设计中常见的问题，从各方面找出问题存在的原因，提出一些好的解决办法，供大家参考和借鉴。
【关键词】tt系统;热稳定;接地故障;接地装置；空调插座；桥架tt系统接地故障保护参数的选择我们在设计室外景观的照明时,经常运用tt接地系统。
因为景观照明灯具是安装在室外的,所以经常使灯具受到机械损伤与绝缘下降从而引发一些事故。
为了方便快速切断故障线路,预防触电事故发生,jgj16-2008《民用建筑电气设计规范》(以下简称《民规》)第7·7·7·1条规定:t系统接地故障保护应符合下式要求: 式中, 为接地极和外露可导电部分的保护导体电阻之和, ；为保证保护电器切断故障回路的动作电流,(a)。
为了满足低压断路器的灵敏度要求,一般采用漏电断路器作为系统接地故障保护。
那么, 该如何选择呢?许多设计者感到无所适从,经常犯错。
当我们采用漏电断路器时, 就是断路器的剩余电流动作值,设计者通常按人身保护要求选在实际工程中往往造成开关不能合闸的问题。
其原因如下,知道用电设备,包括供电线路在正常工作时都存在着自然泄漏电流,见表1。
由于线路本身存在泄漏电流,加上诸多环境因素的原因,会造成合不上闸或跳闸事故的发生。
所以一般可选100ma,甚至更大一些。
而的选则,许多设计者按重复接地电阻的要求选。
由公式可以看出同之积小于等于即可,而《民规》12·4·6条规定: ,由此式也可得出可以上百欧,甚至几百欧均可。
2空调机房供电方案问题许多建筑中,空调机房都是上、下层对位的,所以在供电设计时,常采用树干式供电方案,将上、下几层的空调机组用一条干线供电(见图1)。
这在方案上是合理、可行的,但大多数设计者都会忽略一个问题,就是空调机组的风管也要由机房引出,而引出的位置同配电干线引上的位置常重叠在一起,使配电干线无法引至上层机房,而这时,电气管线已经预留完毕,将造成返工、浪费的后果,应引起设计者的注意。
建筑电气施工常见问题分析及解决措施摘要：随着我国综合国力的增强，建筑施工项目越来越多，在建筑施工中，做好电气施工十分重要。
在建筑电气施工阶段，为保证施工质量，需要认识到当下电气施工质量存在的问题。
为保证建筑工程的整体建设可行性，则需要采取针对性的工作对策。
本文就建筑电气施工质量问题与解决对策进行分析探讨。
关键词：建筑；电气施工；常见问题；解决措施引言建筑内部能耗通常较高,而提高其电气设计水平,可在一定程度上减少能源浪费。
对此,在进行高层建筑电气设计时,设计人员需掌握高层建筑电气设计原则、高层建筑电气设计的主要内容,以及高层建筑电气设计的注意事项,从而保证高层建筑电气设计质量。
1建筑电气工程的特点一般情况下，建筑建筑电气工程管理具有复杂性和集成性的特点。
第一，由于建筑建筑电气所涉及系统规模较多，如强电系统、弱电系统、消防系统、相关设备系统（电梯）等，其涉及专业范围较广，因此相关工作人员需要具备相当的专业知识储量和专业技术能力。
第二，建筑项目电气工程品质水平的高低会直接影响居住环境的安全性和舒适性，所以这也就对产品设计、工程管理技术人员有着非常严格的要求。
第三，建筑项目需要对电气工程的经济效益和安全风险进行评估。
第四，建筑项目相关建造单位也需要与时俱进，不断引进新技术和新型材料，更新换代设施设备，从而保证建筑项目机电工程的质量。
2建筑电气施工存在的问题2.1内部线路管线设计不合理智能建筑中各个系统相对独立，都依靠自身的工作职能要求开展具体作业，这就使得功能性和结构性存在明显差异，要有效提升智能建筑电气设计水平，就要结合功能要求完成管线系统的设计，然而，在具体控制工作中却忽略了内部管线设计不合理的问题。
一方面，电线的敷设处理难度较大，主要是由于线路结构本身存在一定的复杂性，加之线路数量较多，施工单位在实际施工作业中往往更加关注整体效果或者是施工主体内容，却没有严格约束管线敷设的设计内容，这就会增加建筑工程项目施工隐患的留存概率，使得相应的管线设计内容不能完全满足智能电气设备系统使用需求。
浅析住宅小区的建筑电气设计存在的主要问题及其解决措施摘要：电气设计对住宅小区意义重大，关系着住户居住体验。
本文针对住宅小区的建筑电气设计存在的主要问题及其解决措施进行研究，阐明其现存问题，提出优化措施，以望借鉴。
关键词：住宅；电气设计；建筑工程引言：电气设计是住宅小区建设流程中至关重要的一环，应以科学建设理念为核心，确保住宅小区供电安全，给予住户便捷且优质的供电服务。
因此，研究此项课题，具有十分重要的意义。
1住宅小区的建筑电气设计存在的主要问题1.1弱电设计不合理住宅小区电气设计工作中，弱电设计不合理是常见问题。
弱电系统中小区安防、监控、防盗模块的设计需科学精确且合理，但部分电气设计人员，对小区结构了解不足，导致弱电系统与小区的适配度严重不足，影响住户居住体验。
弱电系统完善度，关系着小区居民居住安全。
一旦弱电系统设计有问题，小区的安防与自动化控制能力都会大幅下降，严重影响住宅小区安全性。
优秀的安防系统是住宅小区不可或缺的要素，关系着小区整体建设质量。
不良的弱电系统对小区安全影响重大，是建设小区时应重点关注的对象。
1.2强电设计不完善住宅小区电气系统设计工作中，强电系统设计不完善对小区居民用电安全危害较大。
一旦强电系统设计有问题，则照明、防雷功能完善度很难保障，对小区整体功能性影响较大。
强电系统作为住宅小区电气系统的重要模块，其设计方案应完善且合理，确保其系统运行流畅度。
不当的强电系统设计，会严重降低居民用电体验，影响小区整体供电安全。
电气系统是建设住宅小区时的首要考虑对象，完善的电气系统可提升小区的整体建设质量。
强电系统直接影响着居民用电安全，该系统的优劣决定着居民居住体验的优劣。
优化小区强电系统，可为居民用电安全提供可靠保障。
水电功能是住宅小区必备功能，完善小区水电供给功能，是建设小区时需重点考虑的问题。
1.3电气设计与消防联动不足在住宅小区电气系统设计中，部分设计人员忽视了楼宇消防，导致电气与消防系统适配性不足，降低小区安全性。
《建筑工程设计常见问题汇编电气分册》摘要：一、引言二、建筑电气设计中的常见问题1.变配电系统设计2.常用电气设备装置3.电气照明4.建筑智能化系统5.防雷及接地系统设计三、建筑电气施工图设计常见问题1.住宅住户箱内配置2.厨房电源插座和卫生间电源插座回路3.建筑物等电位联结干线四、民用建筑工程设计常见问题分析及图示1.住宅(小区)2.住宅3.商店(场)4.学校5.办公楼五、总结与展望正文：一、引言随着社会经济的快速发展，建筑行业在我国国民经济中的地位日益重要。
然而，在建筑工程设计中，电气设计是一个复杂且容易出问题的环节。
为了提高建筑电气设计质量，减少施工中出现的问题，本文针对《建筑工程设计常见问题汇编电气分册》一书，对建筑电气设计中的常见问题进行分析和探讨。
二、建筑电气设计中的常见问题1.变配电系统设计变配电系统设计是建筑电气设计中的核心部分，其中常见的问题包括变压器容量选型、变配电所位置选择、电气主接线方式等。
在设计过程中，应充分考虑建筑物的用电负荷、负荷特性以及电网状况，以保证变配电系统的安全、稳定、经济和合理。
2.常用电气设备装置常用电气设备装置包括配电柜、开关柜、电缆桥架、线槽等。
在设计过程中，应根据建筑物的用电负荷、电气设备的功能和安装场所等因素，选择合适的设备型号和规格，同时要确保设备的安装和维护方便。
3.电气照明电气照明设计中的常见问题包括照明设备的选型、照明回路的设计、照明系统的节能等方面。
在设计过程中，应充分考虑建筑物的功能、空间、采光条件等因素，选择合适的照明设备和照明方式，以满足使用要求和节能目标。
4.建筑智能化系统建筑智能化系统包括楼宇自控、安防监控、通信网络等。
在设计过程中，应根据建筑物的功能、规模、预算等因素，选择合适的智能化系统方案，同时要确保各系统之间的互联互通和信息安全。
5.防雷及接地系统设计防雷及接地系统设计是保障建筑物安全运行的重要环节。
常见的问题包括防雷装置的选型、接地电阻的控制、接地系统的设计等。
探究建筑电气设计的常见问题
发表时间：2012-12-20T14:55:51.857Z 来源：《建筑学研究前沿》2012年9月Under供稿作者：陈家国[导读] 建筑电气设计是电气工程项目的重要组成部分，是建筑工程质量的关键性因素之一
陈家国中国水电顾问集团华东勘测设计研究院【摘要】建筑电气设计是电气工程项目的重要组成部分，是建筑工程质量的关键性因素之一，决定着建筑工程的质量安全、投资风险系数和预期效果。
本文从几个建筑设计中常见的问题进行探讨研究，并提出相应的对策，以期确保电气安装工程质量，保障广大人民生命财产的安全。
【关键词】建筑电气设计常见问题研究分析一配电线路的过负荷保护问题
1, 对于配电线路的过负荷保护问题，《民用建筑电气设计规范》 JGJ16-2008中7.6.5，第2款对建筑电气设计中配电线路的过负荷保护给出了相应规定。
过负荷电器的动作特性应同时满足以下条件， IB≤IN≤IZ (1) I2≤1.45 IZ (2) 式中：IB—线路的计算负荷电流(A)； IN—熔断器熔体额定电流或断路器额定电流或整定电流(A)； I2—保证保护电器在约定时间内可靠动作的电流(A)； IZ—导体允许持续载流量(A)。
式(1)中，规定了选择保护电器的额定电流(或整定电流)应大于等于计算电流且小于等于所要保护导线的持续载流量。
如果已经选择的保护电器的额定电流(或整定电流)小于计算电流，就不能够完成供电任务；保护电器的额定电流(或整定电流)大于所保护导线的持续载流量，这样在导线因过载损害的情况下，保护电器还不能自动切断电路，可能使导线烧毁甚至造成电气火灾。
式(2)中，规定了保护电器动作电流应小于等于被保护导线电流流量的1.45倍。
在选择保护电器的时候还应考虑当地海拔、温湿度等环境因素的影响。
保护电器的电流一般应比负荷计算电流预留5%～20%的余量。
2, 《民用建筑电气设计规范》 JGJ16-2008中7.6.4，规定：“配电线路的过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损坏前切断负荷电流。
对于突然断电比过负荷造成的损失更大的线路，该线路的过负荷保护应作用于信号而不应切断电路。
”
消防用电设备的配电线路在火灾情况下必须保证持续供电，因此严禁因过负荷而切断消防用电设备电源。
消防设备的专用配电线路的各级保护开关原则上不应装设作用于切断电路的热动或电子过载脱扣器，设计选型时应予明确，如微型断路器、带热动或电子过载脱扣器的塑壳开关不适用。
但对于容量小、工作时间较短的设备如防火卷帘，选择塑壳开关不合理时，允许采用微型断路器，但应在满足短路保护前提下适当放大开关整定值；消防设备电动机采用热继电器或其他型式的过负荷保护时，过负荷保护只允许作用于报警。
二节能设计问题
我国是一个能源消费大国,能源相对短缺然而能源浪费却相当严重。
节能问题近年来受到政府部门的高度重视，随着国家节能措施的大力实施，如何实现电气节能成为每个电气设计师要考虑的重要问题。
电气节能设计原则应在满足建筑物功能要求的前提下尽量减少能源消耗、提高能源利用率。
电气设计中常见的节能措施有如下几点: 1，合理布置配电房位置，优化布线，尽量减少线路电能损耗。
电能在传输的过程中，电流由于导电线路电阻的存在而产生热能，造成输电网络中产生功率损耗。
一般情况下，电能的损耗其与线路的长度和负载的大小有关。
因此，应当尽量提高输电系统的功率系数、减少导线的电阻，从而降低其损耗。
主要有以下几种措施：(1),合理布置电气用房所在的位置。
选择合理的电气用房设计位置，减小供电路径，避免电能在输电过程中的损耗。
(2),优化线路路径。
选择合理的输电网络路径，减小导线长度，尽量避免线路走弯路，多走直线； 2，照明节能设计
照明节能设计要在保证不降低照明质量的前提下，尽最大可能减少照明电路中能量的消耗，追求能量利用的最大化。
照明节能设计的措施一般有以下几种考虑：(1),选择合适的照明方式；应当充分利用自然光，电气设计人员应当最大程度地将自然光与人工照明的融合在一起，从而从根本上节省了照明电能的开支；(2),选择节能型光源：按照不同的场所选择不同的光源的基本原则来选择光源。
民用建筑中常采用的照明光源主要有节能荧光灯(T5管)、紧凑型荧光灯或小功率的金属卤化物灯。
(3),控制方式应符合要求。
根据照明使用的场所要求分别采用与之相适应节能型开关，如宾馆、书房、卧房可采用调光开关；室外场所和公共场所的照明装置则可采用光电、声控开关；走廊、走道等场所可采用节能声控开关。
三应急照明问题
1,应急照明照度要求。
根据《建筑设计防火规范》GB50016-2006，《高层民用建筑设计防火规范》GB 50045-95（2005年版）对照度等指标均作了详细规定。
但是建筑设计人员在进行照明设计时，对应急照明的各项指标说明则不是详尽，如应急照明设置的场所光源选择，照度要求、电源选择、应急供电容量等问题。
对于需要安装应急照明设置的场所，如在消防控制室、配电室、机房、商场紧急通道、医院、消防电梯等场所，应设置备用应急照明设施，并应保证正常照明的100%；在楼梯间、疏散走道、门厅、地下车库等应设置疏散用的应急照明，其地面最低水平照度应大于等于0.51x，且楼梯间应大于等于5.01x；在候车大厅、休息厅、餐厅、多功能厅等场所设置应急照明，其照度应大于等于正常照明照度的10%，且不小于1.01x。
应急照明光源及电源的选用也应加以说明，如光源采用可瞬时点亮的卤钨灯火或快启节能灯；应急电源应自带蓄电池或采用集中应急电源装置EPS供电。
2,小区住宅楼的电梯厅照明及应急照明灯的自熄节能开关设置，应按《住宅电气设计规范》JGJ242-2011第9.2,9.3条文进行合理设计。
住宅的公共部位，应设人工照明及节能控制，当应急照明采用自熄开关控制时，在应急情况下，设有火灾报警系统的应急照明应自动点亮，无火灾自动报警的可集中点亮。
3,对于高层住宅封闭楼梯间、防烟楼梯间等照明设施设计应属应急照明。
按照设施用电负荷重要性和消防应急照明的规定，相应地，负荷级别一类高层建筑照明设计划为一级，二类高层建筑照明设计划为二级。
楼梯间属重要交通通道，会影响到整座楼的公共场所秩序，设计中应做到满足的具体规范要求，但在一、二类高层住宅设计中，也有仅采用一路市电加蓄电池连续供电30min应急照明灯具的设计，这是不满足规范要求的，蓄电池30min供电时间仅够作为消防疏散用，该设计不能代替非火灾情况下(如停电)一、二级负荷供电要求，采用时需要多方论证，慎重考虑。
四防雷设计问题
根据《建筑物防雷设计规范》GB50057-2010要求，防止雷电波侵入是防雷措施的重要一步。
设计人员在进行防雷设计时，往往重视防直击雷而对防雷电波侵入的措施重视不够。
因此，在进行设计时要求各类防雷建筑物均应采取防雷电波侵入措施。
具体设计要求应根据规范中各类的防雷措施执行，不得因降低工程造价而降低防雷设计标准。
对固定在屋面露天处的电气设备，如冷却塔电机；航空障碍灯、屋面上投光灯，压风机、排气机等，其配电线路应结合GB50057- 2010第4.5.4条内容规定采取相应的防范措施。
五高层建筑消防供电问题
近年来，随着高层建筑的不断兴起，高层建筑配套的消防供电设备也随之被人们所重视。
尤其因为其所容纳人数之多，更应引起设计人员设计师的注意。
高层建筑消防设备供电应在最末一级配电箱自动切换。
高层建筑消防设备供电，重点部位为消防控制室、消防水泵、消防电梯等，应在各自设备处的最末一级设置专用配电箱自动切换设施。
也就是说，高层建筑的重点部位，必须设置各自独立的双电源切换箱。
例如：地下层消防水泉应在消防水泵房处设置双电源切换箱。
六小结
电气设计直接关系到建筑工程的施工，建筑电气工程的安全性能、质量和预期效果，每个设计人员都必须认真考虑，本着以人为本，绿色低碳的设计原则进行合理的电气工程设计。
建筑电气的安全和节能措施还有很大提升空间，节能设计潜力很大，广人电气设计人员在设计中应精心考虑，反复比较设计方案，全面对比个设计方案的优缺点，在确定最终的设计方案。
【参考文献】
[1]钟国平.关于建筑电气设计的探讨[J].城市建设理论研究（电子版）,2012(12).
[2]陈腾.综合楼建筑电气设计探索[J].城市建设理论研究（电子版）,2011(35).。
