建筑设备工程第四章 通风与空调工程(二)

建筑设备工程–通风与空调工程1. 引言建筑设备工程是指为满足建筑物在使用过程中对电力、照明、供水、排水、通风、空调等各项工程设施的要求，通过设计、施工、安装和维修管理等工作，使建筑物的各项设备设施能够正常运行和发挥预期功能的技术领域。

其中，通风与空调工程是建筑设备工程中的一个重要组成部分，主要负责为建筑物提供适宜的室内环境。

2. 通风工程通风工程是指通过控制室内外气体的流动、温度和湿度等参数，为建筑物提供良好的室内空气质量和舒适的室内环境。

通风工程的主要目标是实现以下几个方面的需求： - 保证室内气体的新陈代谢，消除室内污染物； - 控制室内空气的温度和湿度，提供舒适的室内环境； - 防止房间内外的温度和湿度差过大，以减少热量和湿气的传递； - 控制室内气体的流动，以提高室内空气的质量。

通风工程的设计包括以下几个方面的内容： - 室内外气体热量和湿气传递的计算与分析； - 室内外气体流动和换气量的计算与分析； - 通风设备的选择与安装；- 通风系统的控制与调节。

通风工程的施工和维修管理包括以下几个方面的内容： - 通风设备的安装和调试； - 通风系统的日常运行和维护； - 通风设备的维修和更换。

3. 空调工程空调工程是指通过控制室内空气的温度、湿度、洁净度和流动速度等参数，为建筑物提供舒适的室内环境。

空调工程的主要目标是实现以下几个方面的需求： -控制室内空气的温度、湿度和洁净度，提供舒适的室内环境； - 控制室内外的温度差，以减少热量传递； - 控制室内空气的流动速度和方向，以提高室内空气的质量；- 控制室内外的气体交换，以保证室内空气的新鲜度。

空调工程的设计包括以下几个方面的内容： - 室内外热量传递的计算与分析； - 室内外气体流动和换气量的计算与分析； - 空调设备的选择与安装； - 空调系统的控制与调节。

空调工程的施工和维修管理包括以下几个方面的内容： - 空调设备的安装和调试； - 空调系统的日常运行和维护； - 空调设备的维修和更换。

1、自然通风：指由自然因素作用而形成的通风现象，亦即是由于有限空间内外空气的密度差、大气运动、大气压力差等自然因素引起有限空间内外空气能量差后，促使有限空间的气体流动并与大气交换的现象。

2、粉尘：悬浮于空气中的固体和液体微粒称为气溶胶粒子，国内习惯上统称为粉尘。

3、全效率：含尘气流通过除尘器时，被捕集的粉尘量占进入除尘器粉尘总量的百分数称为除尘器的全效率，也叫除尘器的平均效率。

4、分割粒径：把除尘器分级效率为50%时的粒径称为分割粒径。

5、吸收：用适当的液体与混合气体接触，利用气体在液体中溶解能力的不同，除去其中一种或者几种组分的过程称为吸收。

6、全面通风：向整个房间通入清洁的新鲜空气进行通风换气，用清洁空气稀释室内含有有害物的气体，同时不断把污染空气排至室外，保持室内空气环境达到卫生标准。

7、局部排风：利用局部气流，是工作区域不受有害物的污染，以形成良好的局部工作环境。

8、置换通风：指利用下送上回的送风方式实现通风的一种新气流组织形式，它将新鲜空气直接送入工作区，并在地板上形成一层较薄的空气湖。

所谓空气湖就是由较凉的新鲜空气扩散而成的，因室内的热源产生向上的对流气流，新鲜空气随其向房间上部流动而形成室内空气运动的主导气流。

9、分级效率：指除尘器对某一粒径或某一粒径范围的粉尘的除尘效率。

10、驱进速度：当静电力等于空气阻力时，作用在尘粒上的外力之和等于零，尘粒在横向作等速运动，这时尘粒的运动速度称为驱进速度一，工业有害物及其防治的综合措施（P11）粉尘是指在空气中浮游的固体微粒。

一次尘化作用：使尘粒由静止状态进入空气中浮游的尘化作用。

（形式：剪切压缩，诱导空气，综合性，热气流上升）二次尘化作用：处于悬浮状态的颗粒物进一步扩散污染到整个环境空间的尘化作用。

（作用：车间内的自然风气流，机械通风气流，惯性物诱导气流，冷热气流对流）人的冷热感觉与空气的温度、相对湿度、流速、周围物体表面温度（客观性指标）和人的心理因素（主观性指标）等因素有关，第二章控制工业有害物的通风方法按照通风功力的不同，通风系统可分为机械通风和自然通风两类。

《建筑设备工程》课程教学大纲（课程标准）（2010年修订）课程名称：建筑设备工程教学对象：适用建筑设备工程专业，学制三年学时：总学时80，（实践学时12、理论学时68）课程性质（必修/选修/限选）：限选一、课程性质、目的和任务本课程以三年制中等职业学校学生为主要教学对象，培养目标为中级技术工人，本课程侧重建筑设备的安装，以部颁最新中级工人技术等级标准为依据编排专业课与工艺实习课，坚持学以致用，注意拓宽学生的基础知识，突出职业技能训练，以适应中等职业学校的就业需要。

本课程主要内容包括室内外给排水、供暖工程、通风与空调工程、简旭电气等方面的知识，结合目前职业教育学生的就业方向，在介绍基本理论的同事，更注重实用知识的介绍。

二、课程教学内容及要求绪论（2学时）1. 教学目的：（1）了解建筑设备工程包括的主要内容（2）了解我国建筑设备的发展状况（3）了解建筑设备工程与土建工程之间的关系2. 教学重点与难点（1）教学重点：建筑设备工程包括的主要内容（2）教学难点：建筑设备工程包括的主要内容3. 教学方法：讲授4. 教学内容：建筑设备工程包括的主要内容，我国建筑设备的发展状况，建筑设备工程与土建工程之间的关系第一章建筑设备工程的基本知识（12学时）1．教学目的：理解流体动力学、传热学、电工基本知识2．教学重点与难点（1）教学重点：流体动力学、传热学、电工基本知识（2）教学难点：流体动力学基本知识3．教学方法：讲授、演示、试验、练习4．教学内容：流体动力学、传热学、电工基本知识第二章室内外给排水（18学时）1．教学目的：（1）了解室内外给排水工程及常用设备（2）理解给水系统的水力计算（3）掌握室内外给排水系统施工及识图2．教学重点与难点（1）教学重点：室内外给排水系统施工及识图，给水系统的水力计算（2）教学难点：室内外给排水系统施工及识图3．教学方法：讲授、演示、试验、练习4．教学内容：内外给排水工程及常用设备，室内外给排水系统施工及识图，给水系统的水力计算第三章供暖工程（12学时）1．教学目的：（1）了解采暖系统的设计计算（2）理解锅炉房，室内采暖施工（3）掌握采暖系统所用管材、管件、阀门及采暖设备，室内采暖施工图识图和通暖调试2．教学重点与难点（1）教学重点：采暖系统所用管材、管件、阀门及采暖设备，室内采暖施工图识图和通暖调试（2）教学难点：室内采暖施工图识图和通暖调试3．教学方法：讲授、演示、试验、练习4．教学内容：采暖系统所用管材、管件、阀门及采暖设备，室内采暖施工图识图和通暖调试，锅炉房，室内采暖施工，采暖系统的设计计算第四章通风与空调工程（24学时）1．教学目的：（1）了解通风系统的分类、组成、施工（2）理解空调调节基本知识、空气处理方式（3）掌握空调制冷的管道系统、空调水管道施工、识读空调系统施工图2．教学重点与难点（1）教学重点：空调制冷的管道系统、空调水管道施工、识读空调系统施工图（2）教学难点：识读空调系统施工图3．教学方法：讲授、演示、试验、练习4．教学内容：空调制冷的管道系统、空调水管道施工、识读空调系统施工图，空调调节基本知识、空气处理方式，通风系统的分类、组成、施工第五章建筑电气（12学时）1．教学目的：（1）了解火灾自动报警系统、智能建筑与综合布线（2）理解建筑电气的基本系统（3）掌握供配电系统、民用建筑电气照明技术与设计、有线电视系统、电气安全、接地与防雷2．教学重点与难点（1）教学重点：供配电系统、民用建筑电气照明技术与设计、有线电视系统、电气安全、接地与防雷（2）教学难点：民用建筑电气照明技术与设计3．教学方法：讲授、演示、试验、练习4．教学内容：供配电系统、民用建筑电气照明技术与设计、有线电视系统、电气安全、接地与防雷，建筑电气的基本系统，火灾自动报警系统、智能建筑与综合布线三、课程实践教学内容及要求基本实验项目：实验一：电气安装图绘制（4学时）掌握室内电气安装图的绘制实验二：室内给排水系统识图及施工（4学时）掌握室内给排水系统识图及施工方法实验三：室内采暖施工图识图及施工（4学时）掌握室内采暖施工图识图及施工方法实验四：空调水管道施工（4学时）掌握空调水管道施工方法实验五：室内照明系统安装掌握室内照明系统安装建筑设备实验课的目的在于培养学生理论联系实际的能力，掌握基本实验方法，学会根据实际情况拟定实验方案，选择所需仪表，确定实验步骤，测量所需数据并进行分析研究，最后得出正确结论，做好实验报告。

成辑时间：2012-12-18 通风与空调工程学习笔记[2012-8—13］目录第一篇通风工程学习笔记[2012-3-19] (1)第一章术语 (1)第二章通风机 (1)第三章风管及部件 (3)第二篇通风及空调工程综合学习笔记［2012-8—11] (4)第一章空气调节系统的分类 (4)第二章通风空调设备 (6)第三章通风空调部件 (6)第四章通风管道 (7)第三篇空调工程学习笔记[2012-8-12] (9)第一章制冷原理 (9)第一节系统 (9)第二节制冷系统工作原理 (10)第三节制冷主机分类 (11)第二章空调器 (11)第一节空调器的分类 (11)第二节制冷工况 (11)第三节制热工况 (12)第四节除湿工况 (12)第三章中央空调 (13)第一节类型 (13)第二节按负担室内热湿负荷所用的工作介质分类 (13)第三节中央空调末端设备（二次设备） (14)第四篇空调水系统学习笔记［2012—8-12］ (15)第一章水系统的分类 (15)第二章水系统的一般规定 (16)第三章集水器和分水器 (16)第四章冷水泵和热水泵 (16)第五章阀类及管道配件 (17)第一篇通风工程学习笔记[2012-3—19]第一章术语1、风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

2、风道：采用砼、砖等建筑材料砌筑而成，用于空气流通的通道.3、通风工程：送风、排风、除尘、气力输送以及防、排烟系统工程的统称。

4、空调工程：空气调节、空气净化与洁净室空调系统的总称。

5、风管配件：风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。

6、风管部件：通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查口和测定孔等.7、咬口：金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。

8、漏风量：风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泻出或渗入的空气体积量。

第二章通风机1、离心通风机离心通风机型号组成：“用途代号压力系数—比转数No。

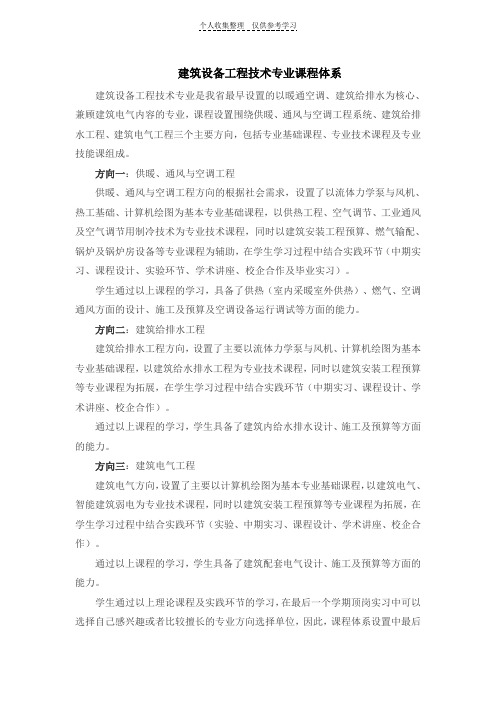

建筑设备工程技术专业课程体系建筑设备工程技术专业是我省最早设置的以暖通空调、建筑给排水为核心、兼顾建筑电气内容的专业，课程设置围绕供暖、通风与空调工程系统、建筑给排水工程、建筑电气工程三个主要方向，包括专业基础课程、专业技术课程及专业技能课组成。

方向一：供暖、通风与空调工程供暖、通风与空调工程方向的根据社会需求，设置了以流体力学泵与风机、热工基础、计算机绘图为基本专业基础课程，以供热工程、空气调节、工业通风及空气调节用制冷技术为专业技术课程，同时以建筑安装工程预算、燃气输配、锅炉及锅炉房设备等专业课程为辅助，在学生学习过程中结合实践环节（中期实习、课程设计、实验环节、学术讲座、校企合作及毕业实习）。

学生通过以上课程的学习，具备了供热（室内采暖室外供热）、燃气、空调通风方面的设计、施工及预算及空调设备运行调试等方面的能力。

方向二：建筑给排水工程建筑给排水工程方向，设置了主要以流体力学泵与风机、计算机绘图为基本专业基础课程，以建筑给水排水工程为专业技术课程，同时以建筑安装工程预算等专业课程为拓展，在学生学习过程中结合实践环节（中期实习、课程设计、学术讲座、校企合作）。

通过以上课程的学习，学生具备了建筑内给水排水设计、施工及预算等方面的能力。

方向三：建筑电气工程建筑电气方向，设置了主要以计算机绘图为基本专业基础课程，以建筑电气、智能建筑弱电为专业技术课程，同时以建筑安装工程预算等专业课程为拓展，在学生学习过程中结合实践环节（实验、中期实习、课程设计、学术讲座、校企合作）。

通过以上课程的学习，学生具备了建筑配套电气设计、施工及预算等方面的能力。

学生通过以上理论课程及实践环节的学习，在最后一个学期顶岗实习中可以选择自己感兴趣或者比较擅长的专业方向选择单位，因此，课程体系设置中最后一个毕业设计环节是专项综合实训环节。

课程体系设置中体现了课程间层层推进、环环相扣的课程特点，特别是教师授课过程体现了建筑内设备配套的特点，课程方向的设置也充分体现了社会对综合人才的需求的结果。

通风与空调工程施工规范第一章总则第一条本规范是根据《建筑工程施工质量管理规范》（GB 50314）规定起草的，适用于各类新建筑、既有建筑和大型室内工程中通风与空调设备的设计与施工。

第二条施工组织设计企业以质量管理体系为基础确立施工组织设计，分解项目的质量职责，明确施工人员的职责，组织现场经理和其他相关责任人的权威配备，进行实施管理。

第三条项目现场管理及施工任何施工项目均应安排施工文件审查、施工组织设计审查、现场检查水平检查、施工管理及合格检验等，确保每个项目施工质量及进度控制。

第四条通风与空调工程实施各类通风与空调工程实施中，应当遵循各年度节能实施计划，强调新型通风与空调技术，注重节能及环保，提高质量、降低成本，达到经济合理效果。

第二章项目组织第五条施工变更管理为恰当控制项目变更，规定施工变更应当经项目计划文件及其他相关文件的授权签字，并登记在变更管理日志中。

第六条施工组织设计开展新建、既有建筑及其他大型室内工程的通风与空调工程施工，必须按照施工组织设计要求，配备专业技术人员，按照有关规定组织安全施工。

第三章材料质量第七条产品报验在通风与空调项目中使用的各类材料、备件及消耗品应由项目施工组织或专业总承包单位，实行标准化施工管理，并经过技术验收或技术检验，确认其质量符合设计要求。

第八条安装调试具体通风与空调系统安装与调试，必须按照《机电产品安装调试质量检查规程》要求，进行质量检查，确保系统安装精度及噪声控制可以实现设计指标要求。

第四章安全施工第九条安全生产管理为确保项目安全施工，现场施工者必须按照《安全生产法》及《建筑施工安全规程》等有关施工安全规定，进行项目安全管理，必要时应招聘安全生产主管，安排项目安全施工。

第十条检查保养对施工后的通风与空调设备，必须进行终验收，确保系统质量合格，并及时完善技术文件，为系统运行、维护和管理提供依据。

房屋建筑工程单位、分部、分项划分表分部分项划
分规范
房屋建筑工程单位、分部、分项划分表是按照工程管理的需要，对工程项目进行分项划分的一种管理工具。

根据《建筑工程工程量清单》（GB 50500-2013）的要求，可以参考以下的分部分项划分规范：
第一章绪论
1.1 总则
1.2 项目特点
1.3 分部分项划分原则
第二章建筑工程
2.1 地基与基础工程
2.2 主体结构工程
2.3 建筑装饰工程
2.4 建筑给水排水与供暖工程
2.5 建筑电气工程
2.6 通风与空调工程
2.7 强电工程
2.8 智能化工程
2.9 室外工程
2.10 附属设备设施工程
第三章安装工程
3.2 管道安装工程
3.3 暖通空调安装工程3.4 动力工程
第四章沟渠工程
4.1 挖填土与边坡工程4.2 河道治理工程
4.3 干线渠工程
4.4 农田水利排水工程4.5 避渗渠工程
第五章桥梁工程
5.1 桥梁上部工程
5.2 桥梁下部工程
5.3 桥梁附属设施工程
第六章隧道工程
6.1 隧道掘进工程
6.2 车行隧道工程
6.3 人行隧道工程
6.4 隧道附属设施工程
第七章建筑装修装饰工程7.1 家居装饰工程
7.3 公共装饰工程
7.4 办公装饰工程
以上只是一个示例，实际的分部分项划分规范的具体内容需要根据具体工程的特点和设计要求进行确定。

建议在编制分部分项划分表时参考相应的规范和标准，确保划分的科学合理和具有可操作性。
