顶管坑支护设计及计算

明沟污水截流工程顶管工作井施工方案工作坑开挖顶管坑支护设计及计算1．顶管坑支护设计顶管坑结构尺寸（长×宽=L×B）：主干线（D1500）顶管坑8m×5m。

施工中顶管坑结构尺寸根居检查井的类型调节开坑尺寸来满足顶进需要,开挖前，根据顶坑的管内底标高，考虑导轨高度、顶管坑底板厚度等计算出顶管坑实际槽底标高（H）。

顶管坑采用C25钢筋砼厚度30cm.在工作井、接收井分别设置4口大口径降水井进行降水,深度15m,降水时间30天,保证施工时工作面无水。

根顶管坑上部设锁口圈梁，圈梁宽800mm，高500mm，圈梁采用16Φ20为主筋，Φ8＠200箍筋，混凝土强度等级C25。

为了顶管工作坑下部钢架能与锁口圈梁连接，锁口圈梁向下预留钢筋接头，方法是在槽底向下打孔，插入800mm长φ20钢筋，间距1000mm。

预留钢筋锚入锁口长度不小于400mm。

坑壁采用格栅挂钢筋网片倒挂逆作法，分层开挖，分层锚喷混凝土进行支护，结构厚度为250mm，格栅每750mm设一道，并在坑底设一道格栅。

竖向用Φ20钢筋连接（采用搭接焊），间距为1m。

钢格栅主筋采用Φ20、每断面4根，每榀钢格栅纵筋与横筋之间采用波浪型连接。

沿钢格栅内侧主筋外缘满铺Φ6@100钢筋网片，并与主筋焊接成一体。

竖井施工中应沿竖井壁设置“土钉”长1.5m的Φ20锚杆，呈梅花状布置，间隔1.5m，并在喷射混凝土前与网片及钢格栅焊接牢固，以满足结构整体受力的要求，注意各网片相互搭接坑底要设一道钢格栅，本工程喷射混凝土设计强度等级为C20，中粗砂、豆石（粒径在0.5～1.0cm）配比为水泥（PO32.5）:砂子:豆石=1:2:2，速凝剂掺量为水泥重量的5%，水泥、砂子豆石和速凝剂采用人工搅拌，混合料要随拌随用，不掺速凝剂的干料其存放时间不应超过45分钟，喷射作业应分层，分片分段依次进行，喷射顺序应自上向下，沿水平方向螺旋式移动，回旋直径应为300mm左右，一圈压半圈，一次喷射厚度不得大于100mm,分三层喷满，每次喷1m，不得在一处堆积，要求喷射密实不得露筋，锚喷厚度不得小于250mm 厚。

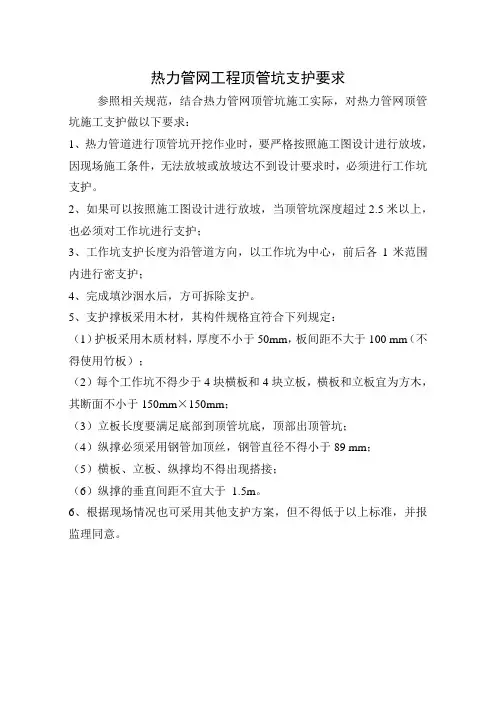

热力管网工程顶管坑支护要求
参照相关规范，结合热力管网顶管坑施工实际，对热力管网顶管坑施工支护做以下要求：
1、热力管道进行顶管坑开挖作业时，要严格按照施工图设计进行放坡，因现场施工条件，无法放坡或放坡达不到设计要求时，必须进行工作坑支护。

2、如果可以按照施工图设计进行放坡，当顶管坑深度超过2.5米以上，也必须对工作坑进行支护；
3、工作坑支护长度为沿管道方向，以工作坑为中心，前后各1米范围内进行密支护；
4、完成填沙洇水后，方可拆除支护。

5、支护撑板采用木材，其构件规格宜符合下列规定：
（1）护板采用木质材料，厚度不小于50mm，板间距不大于100 mm（不得使用竹板）；
（2）每个工作坑不得少于4块横板和4块立板，横板和立板宜为方木，其断面不小于150mm×150mm；
（3）立板长度要满足底部到顶管坑底，顶部出顶管坑；
（4）纵撑必须采用钢管加顶丝，钢管直径不得小于89 mm；
（5）横板、立板、纵撑均不得出现搭接；
（6）纵撑的垂直间距不宜大于1.5m。

6、根据现场情况也可采用其他支护方案，但不得低于以上标准，并报监理同意。

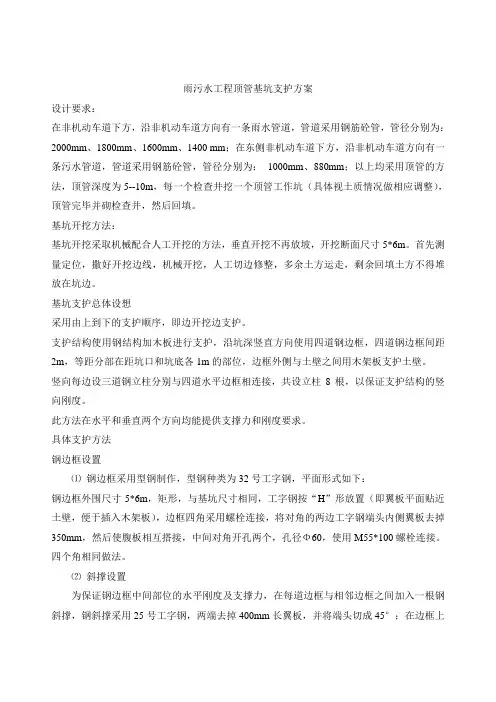

雨污水工程顶管基坑支护方案设计要求：在非机动车道下方，沿非机动车道方向有一条雨水管道，管道采用钢筋砼管，管径分别为：2000mm、1800mm、1600mm、1400 mm；在东侧非机动车道下方，沿非机动车道方向有一条污水管道，管道采用钢筋砼管，管径分别为：1000mm、880mm；以上均采用顶管的方法，顶管深度为5--10m，每一个检查井挖一个顶管工作坑（具体视土质情况做相应调整），顶管完毕并砌检查井，然后回填。

基坑开挖方法：基坑开挖采取机械配合人工开挖的方法，垂直开挖不再放坡，开挖断面尺寸5*6m。

首先测量定位，撒好开挖边线，机械开挖，人工切边修整，多余土方运走，剩余回填土方不得堆放在坑边。

基坑支护总体设想采用由上到下的支护顺序，即边开挖边支护。

支护结构使用钢结构加木板进行支护，沿坑深竖直方向使用四道钢边框，四道钢边框间距2m，等距分部在距坑口和坑底各1m的部位，边框外侧与土壁之间用木架板支护土壁。

竖向每边设三道钢立柱分别与四道水平边框相连接，共设立柱8根，以保证支护结构的竖向刚度。

此方法在水平和垂直两个方向均能提供支撑力和刚度要求。

具体支护方法钢边框设置⑴钢边框采用型钢制作，型钢种类为32号工字钢，平面形式如下：钢边框外围尺寸5*6m，矩形，与基坑尺寸相同，工字钢按“H”形放置（即翼板平面贴近土壁，便于插入木架板），边框四角采用螺栓连接，将对角的两边工字钢端头内侧翼板去掉350mm，然后使腹板相互搭接，中间对角开孔两个，孔径Φ60，使用M55*100螺栓连接。

四个角相同做法。

⑵斜撑设置为保证钢边框中间部位的水平刚度及支撑力，在每道边框与相邻边框之间加入一根钢斜撑，钢斜撑采用25号工字钢，两端去掉400mm长翼板，并将端头切成45°；在边框上距两端各1500mm处将内侧翼板上半部切出长度400mm的豁口，将斜撑端头插入豁口内，搭于边框腹板上，中间打孔Φ60一个，用M55*100螺栓连接。

顶管施工方案目录一、工程概况 3二、主要工程量 3三、主要工程措施及控制要点 3 3。

1工作坑及顶进中的测量 3 3。

2工作坑、接收坑施工 4 3。

3顶管方法 83。

4顶管推力计算83.5护铁及顶铁 83。

6基坑基础及导轨 83.7后背墙 93。

8平台及起重架 103.9顶管平台下管 103.10工具管 103。

11顶管洞门的开启 113。

12管道顶进施工 11四、施工质量保证措施 13五、施工现场安全管理措施 17六、文明施工及环保措施 18七、应急预案 19八、顶管穿越××河安全措施 19九、附图表 19一、工程概况：1、本段顶管为通信管线套管，管线穿越××河。

河底管上顶覆土1.7m左右，管材选用加重混凝土管，管径φ1750mm，顶管长度为66m。

2、地质情况，土质亚粘土，为保证工作坑的稳定性，坑壁支护采用锚喷支护。

3、计划工期，从进场日期起30天，施工用电,租用80KW发电机。

二、主要工程量管道D=1750mm 66m锚喷工作坑：8。

2m×5m×10。

6m 一座锚喷接收坑：8。

5m×2.7m×9。

6m 一座外运土方：1012。

2m3三、主要工程措施及控制要点3。

1工作坑及顶进中的测量3.1。

1 施工前须将管线的中线点及水准点引至工作坑附近，并作上标记。

工作坑施工完成后，将地面管道中心桩用经纬仪(标称精度不低于6″)引入工作坑两侧坑壁上或支撑上，作为顶管中心的测量基线.3。

1。

2将地面的临时水准点用水准仪（精度指标不低于3mm）引入工作坑的底部，每一个工作坑须设置三个水准点，选择不易碰撞及不遮挡测量的地方设置。

3.1.3工作坑的中心桩与水准点设置必须牢固可靠，要经常校对并保证准确。

3.1.4对中心桩设置可靠的延长桩，延长桩设置时采用2″经纬仪用正倒镜实施，结果采用归化法确定.管道中心桩位置，要考虑到后背或基础变形影响.3.1.5检查、校对各种测量仪器及工具均经权威坚定部门检测，切在检测期内使用，凡不符和精度标准且过了检测期的绝对不许使用。

浅谈顶管工作坑设计与支护施工【摘要】顶管施工是一种对环境无公害的地下管线非开挖施工技术，是利用岩土钻掘手段，在地表不开挖的情况下，能穿越地面构筑物和地下管线及公路、铁路、河道，铺设或更换地下管线。

顶进工作坑是安放所有顶进设备的场所，也是顶管施工的始发地，同时又是承受主顶油缸反作用力的构筑物，所以施工前需先进行工作坑、接收坑的设计与支护施工。

【关键词】顶管；工作坑；接收坑；设计；支护1 前言大兴新城万亩滨河森林公园总面积8074亩，其中，现状已有绿地面积2495亩，本次工程拟建面积5579亩。

建设工程涉及新城范围内的小龙河绿地、北区公园、南区公园（埝坛公园），其中河道总长5.9km。

顶管工程是大兴新城滨河森林公园项目之一，顶管范围为黄村再生水厂至大兴新城滨河森林公园项目区上段（黄村再生水厂～刘王路，桩号0+000～2+960）的引水管线，本工程共设置工作坑22座，接收坑15座。

2 工作坑、接收坑设计2.1 工作坑、接收坑尺寸设计（1）工作坑、接收坑的设置1）设置在管线拐点或ip点；2）管道附属构筑物处、管道井室；3）便于排水、排泥、出土和运输；4）尽量避开房屋、地下管线、池塘、架空电线等不利于施工的场所；5）顶管单向顶进时宜设在下游一侧。

（2）工作坑尺寸设计：（见图1）1.混凝土管2.垫铁3.支撑4.横支撑5.千斤顶6.横支撑7.立支撑 8.方木 9.枕木 10.轨道1）底板尺寸：b=d1+s式中：b-矩形工作坑的底部宽度，m；d1-管道外径，m；s-操作宽度，可取2.4～3.2m；2）底板长度：l=l1+l2+l3+l4+l5式中： l-矩形工作坑的底部长度，m；l1-为稳管时，已顶进管节留在导轨上的最小长度，取0.3～0.6m；l2-管节长度，m；l3-输土工作间长度，可取1.2～2.0m；l4-千斤顶长度，m；l5-后背墙的厚度（根据后背墙设计厚度）。

3）工作坑深度：h1=h1+h2+h3式中：h1-工作坑深度，m；h1-地面至管道底部外缘的深度，取4.3m；h2-管道外缘底部至导轨底面的高度，取0.02m；h3-基础厚度，取0.3m；（3）接收坑尺寸设计：1）底板尺寸：长×宽（符合《顶管施工技术及验收规范》接收坑的形状和最小尺寸要求）2）接收坑深度：h2=h1+h3+h4+t式中：h1-地面至管道底部外缘的深度，m；h3-基础厚度，m；h4-顶管机进入接收坑后支撑垫板的厚度，m；t-管壁厚度，m。

顶管基坑支护施工方案1. 项目背景顶管基坑支护是城市地下空间开发中常见的一种工程施工方式，通过对基坑周边进行支护措施，确保基坑的稳定和安全。

本文旨在提出一套科学有效的顶管基坑支护施工方案，保障施工过程中的安全和效率。

2. 方案概述2.1 施工原则•结合具体基坑情况，制定详细的施工方案。

•采用先进的材料和技术，确保支护施工的质量和稳定性。

•严格遵守施工安全规范，保障施工过程中人员和设备的安全。

2.2 施工流程1.基坑勘测：对基坑周边地质情况进行详细勘测，确定施工方案。

2.支撑体布置：根据勘测结果，确定支撑体的布置位置和方式。

3.支撑体安装：进行支撑体的安装工作，确保支撑的牢固性。

4.钢筋加固：进行基坑周边的钢筋加固，增强支撑的稳定性。

5.施工监测：施工过程中进行监测，及时调整和修正施工方案。

2.3 施工要点•支撑体选择：选用具有良好承载力和抗变形性能的支撑体。

•施工工艺：采用分段施工的方式，确保施工的稳定性和安全性。

•施工监测：建立完善的监测系统，确保施工过程中的安全和有效性。

3. 施工质量控制3.1 质量控制措施•严格执行施工方案，确保施工过程中的安全和质量。

•配备专业监理人员，对施工过程进行全程监控。

•进行质量检测，确保支撑体和钢筋的质量符合规范要求。

3.2 质量验收标准•通过质量检测，支撑体的变形量和荷载承受能力符合设计要求。

•基坑周边的地表变形符合规范范围，不影响周边建筑物和道路的安全。

4. 安全措施4.1 安全管理•建立完善的安全管理制度，确保施工人员的安全意识和操作规范。

•配备必要的安全设施，保障施工现场的安全。

4.2 突发事件处理•制定应急预案，对不可预见的突发事件进行应急处理。

•配备专业的救援人员和设备，确保施工现场的紧急救援能力。

5. 结语顶管基坑支护施工是一项复杂的工程，需要科学细致的施工方案和全面的质量安全控制措施。

本文旨在提供一套完善的施工方案，希望能为相关工程施工提供参考和借鉴。

一、工程概况县建新路污水工程南起铁丘路，北至污水提升泵站。

管材为DN1350mm的Ⅲ钢筋混凝土钢承口管，管线全长为530米，有检查井12座，其中：W2～W8矩形直线砖砌污水检查井，W0、W9、W11为矩形90°三通砖砌污水检查井，W1、W10为扇形砖砌污水检查井。

二、施工准备在现场交桩的基础上，根据甲提供图纸设计要求确定工作坑位置，布设临时水准点和工作坑控制桩。

（一）临时水准点的设置开工前根据建设单位指定的水准点设置临时水准点，临时水准点应设置在不受施工干扰的固定构筑物上，并应妥善保护，详细记录在测量手册上。

临时水准点的设置要求：1．临时水准点，每200m不宜少于1个。

2．临时水准点应与场地围的水准点相校核至符合要求。

3．施工设置的临时水准点、轴线控制桩、高程桩必须经过复核可使用，并应经常校核。

4．临时水准点的设置应与观测点靠近，不应设置在现场堆料或施工开挖处。

5．临时水准点应设置在交通要道、主要管道和挖填围以外，房屋和构筑物压力影响线以及机械震动围以外。

（二）施工测量1．在工作坑中心线和转折点的适当位置应设置控制桩，控制桩应妥善保护。

2．测量时，应对仪器进行检查调整，对原始记录作详细校对。

3．施工测量的允偏差，应符合下表的规定。

（三）工作坑尺寸计算工作坑的尺寸计算：矩形工作坑的底部尺寸一般可按下式计算其宽度（B）与长（L）：工作坑底面宽B=D1+2b+2CB ——工作坑的底部开挖宽度（m）；D1——管外径（m），DN1350mm管外径以1.7 m计；b ——管两侧操作空间（m），采用0.5；C ——撑板厚度（m），采用0.2m。

B=1.7+2×0.5+2×0.2=3.1m工作坑底面长L=L1+L2+L3+L4+L5L ——工作坑的底部开挖长度（m）L1 ——管节长度（m），2m；L2 ——千斤顶长度（m），1.2m；L3——后背墙的厚度（m），0.4m；L4 ——稳管时，已顶进的管节留在导轨上的最小长度（m），以0.4m计；L=2.+1.2+0.4+0.4=4.0m经计算，本工程W2～W8工作坑底面尺寸为3.1m×4m，W0、W9、W11工作坑底面尺寸为4m×4m，W1、W10工作坑底面尺寸为3.1m×4m。

顶管工作坑支护施工方案概要
一、概述
顶管工作坑支护施工是在地下进行隧道、管道等工程施工时，为保障施工现场
安全和有效进行而采取的措施之一。

本文将介绍顶管工作坑支护施工方案的概要内容，包括支护结构选型、施工工艺、质量控制等方面。

二、支护结构选型
1.边墙支护：采用钢支撑、混凝土拱架等形式支护边墙，确保支护结
构稳固、承载能力充足。

2.底板支护：通过混凝土块、灌浆桩等方式支撑底板，防止土体塌方
和工地事故发生。

3.局部加固：针对工程地质情况，对部分脆弱区域进行加固，提高整
体支护稳定性。

三、施工工艺
1.勘测设计：在施工前，进行地质勘测和结构设计，确保支护结构选
型合理。

2.开挖施工：机械化开挖，定时巡视施工现场，保证施工进度。

3.支护安装：按照设计要求，进行支护结构的安装，保证每一步操作
的正确性。

4.质量检查：定期进行质量检查，发现问题及时处理，保证支护结构
质量。

四、质量控制
1.材料选择：选用优质材料，保证支护结构的耐久性和可靠性。

2.工艺管理：严格按照工艺要求进行施工，杜绝施工过程中出现的错
误。

3.验收标准：制定明确的验收标准，对支护结构进行全面检查与验收，
确保达到设计要求。

五、总结
顶管工作坑支护施工方案是地下工程中重要的环节，通过合理的支护结构选型、严格的施工工艺和有效的质量控制，可以保障施工现场的安全和顺利进行。

在实际施工过程中，需要根据具体工程情况制定详细的方案，并根据实际情况灵活调整，以达到最佳效果。

目录第一章工程概况及说明 (5)1.1、工程概况 (5)1.3、施工场地周边环境条件 (6)工作坑位于绿化带内，已种植树木并正在施工；南侧紧邻车站西路，过往车辆较多且上有架空敷设的高压电缆,下有各种地下管道;工作坑东侧为施工生产路，距离工作井中心约15m左右。

根据设计图中和现场地面标高，工作坑开挖深度约13m，属深基坑开挖支护; (6)第二章总体施工方案 (6)2.1、方涵顶进工程施工方案: (6)1、工作坑及顶进区间采取大口径井点降水至基底以下0.5M,降水至顶进方涵施工完毕;62、工作坑采取锚喷支护桩护壁法施工。

由于工作坑四周管线较多，支护桩、预应力锚索锚杆及土钉距离管线较近。

因此、应加强监测、精心施工。

(6)第三章顶进电力方涵、工作坑开挖、降水与支护的技术要求 (8)3.1、方涵顶进施工有关技术质量要求 (8)3.2、工作坑支护有关技术质量要求 (10)3.3、基坑支护施工准备 (14)1、图纸及施工方案方面的学习、交流、会审时间：2天； (14)6、管理人员就位、分层次签订责任书时间：3天； (14)8、周转材料、消防用品及钢材进场时间：5天； (14)第四章施工总体安排和进度计划 (15)4.1、施工部署 (15)4.1.2、施工总体部署 (17)4.1.3、工作坑施工程序： (17)第5章基坑支护施工工艺及施工程序 (19)5.1、施工测量 (19)5.2、具体施工方案 (20)２、灌注支护桩施工工艺及施工程序 (23)（2）测量放线定位 (23)（４）钻机就位 (23)（５）钻孔及成桩工艺 (23)４、预应力锚索施工工艺及试验 (25)Ａ出厂质量证明书或试检报告单 (26)②预应力锚具检验 (26)Ａ质量证明书或试验报告单 (26)0→1 0％ΣCON→105%ΣCON（持荷2MIN）→ΣCON→锚固 (28)⑤孔道灌浆 (28)⑥预应力端部封锚 (28)６、挂网、喷混凝土 (29)第六章管井降水与基坑内明沟排水 (30)6.1、工程概况 (30)场地内地下水位位于沟槽底以上，为保证土方开挖、支护及电缆沟方涵顶进施工期间的安全正常进行，需要对工作坑及顶进沿线地下水进行降、排水处理，使基坑坑内水位降低至设计基底标高以下１.０米。

顶管工作坑支护施工方案一、施工前的准备工作1.1 勘察设计阶段在进行任何施工工作之前，首先需要进行详细的勘察设计工作。

这包括地质勘察、工程测量、设计方案的制定等工作。

通过充分了解工程地质情况和工程要求，为后续的施工工作奠定基础。

1.2 材料准备在进行顶管工作坑支护施工之前，需要准备好各种必要的材料，例如支护材料、辅助设备等。

确保施工现场有足够的供应，并且材料质量符合工程要求。

1.3 安全管理在施工前，必须对施工现场进行安全评估，并制定相应的安全管理计划。

保证施工期间工人的安全，确保施工工程的顺利进行。

二、工程施工阶段2.1 开挖工程在进行顶管工作坑支护施工时，首先需要进行开挖工程。

根据设计要求和实际情况，采取合适的开挖方式和方法，确保开挖工程的质量和进度。

2.2 支护施工支护施工是顶管施工的关键环节之一。

在进行支护施工时，应根据工程地质情况和实际需求选择合适的支护方式，保证支护结构的牢固和可靠。

2.3 进管施工进管施工是顶管工作的核心环节。

在进行进管施工时，需要严格按照设计要求和工程规范进行操作，确保管道施工的准确性和质量。

三、施工后的验收工作3.1 施工质量验收施工结束后，需要对施工质量进行验收。

通过对施工过程的监测和验收，确保工程质量符合设计要求，同时对施工人员和施工公司进行评价和奖惩。

3.2 完工清理施工结束后，需要对施工现场进行清理。

清理施工现场的垃圾和残留物，保持施工现场的整洁，同时对设备和材料进行归库和保管。

3.3 工程竣工验收最后，需要对整个工程进行竣工验收。

通过对工程各项指标的检查和评估，确认工程完工情况，最终完成整个顶管工作坑支护施工方案的验收和交接。

顶管工作坑支护施工是一项复杂的工程，需要各个环节的配合和协调。

只有严格按照设计要求和工程规范进行施工，确保施工质量和安全，才能顺利完成整个工程。

工作坑支护图沿管道顶进方向，在距工作坑两端1.5m处将起重架腿部固定在两侧槽钢纵梁上，起重架采用φ159mm钢管加工制作，两腿底宽不小于5.5m。

四根钢管顶部采用φ60实心钢辊连接，在钢辊上安装滑轮。

工字钢平台架子图3.3 顶管施工准备3.3.1 顶力计算及顶镐选择顶力按经验公式估算：P=n×G×LP0——管道总重 n——经验系数 D=1050P＝2.5×3580×23×10-3=205.850T（根据管材厂家提供资料DN1050 Ⅲ级管抗压为180T）选用2台320t顶镐，行程1200mm。

3.3.2 后背墙施工1 后背墙布置顶管后背采用拼装式，在原状土前横排200mm×200mm枕木，枕木前密排30a工字钢，在工字钢前再横排顶铁。

横排枕木是为了使顶力均匀的分散在原状土上，同时将工字钢下扎500mm是为了加强锚固。

2 后背墙核算F≥P/[δ]其中F：坑壁横排方木的面积。

P：计算总顶力（1945.16KN）[δ]：土的允许承载力P/[δ]＝1945.16KN÷450KN/m2＝4.32m2实际后背墙面积：F＝2.5m×5m＝12.5m2≥4.32m2 合格3.3.3 导轨安装及顶铁布置1 两导轨净距计算导轨选用重型钢轨(32Kg)，两钢轨净距见下计算式。

A=2√(D+2t)(h-c)-(h-c)2=2√(1050+2×117)90-902＝644.88mm2 顶铁布置顶铁选用1组4000kN(400t)级专用配套顶铁(顺铁)。

每组配套顶铁的规格为：200×300顶铁600250备注长度(L=mm)顶铁数量（块）223.4 顶进施工推进用管采用Ⅲ级钢筋混凝土柔性企口顶管，橡胶圈接口止水，管节接口内侧的间隙采用双组分聚硫封膏抹平。

3.4.1 管道安放导轨、后背按交底安装完，把顶管设备就位后，即可进行顶进工作。

省道顶管工作坑钢板桩基坑支护方案一、项目概况本项目是对一条省道进行顶管工程施工，需要进行围护和支护工作。

本方案旨在设计一种安全有效的基坑支护方案，确保施工期间的顺利进行。

二、基坑现状分析1.基坑尺寸：基坑的尺寸为长20m，宽10m，深8m。

2.地质情况：根据现场勘察结果，该地区地质属于黏土地层，其稳定性较差。

3.周边环境：基坑周围有若干建筑物和交通要道，需要保证施工安全。

三、支护方案设计1.进场前准备工作：-设计合理的施工计划，明确施工工序和时间进度。

-建立施工现场的安全意识，确保施工人员按照施工要求操作。

2.基坑围护结构设计-使用高强度钢板桩作为基坑围护结构，桩间距为1m，桩长为10m，桩身直径为1m。

-钢板桩基坑围护结构的设置可以在较小的空间内进行施工，不占用空间，且安全可靠。

-钢板桩的安装方式采用振动沉桩法，确保桩的稳固性。

3.桩基坑支护设计-对基坑内的黏土地层进行水平排水处理，以减小土壤压力。

-在基坑四周设置约1.5m的边坡，增加基坑周围的稳定性。

-在基坑口设置钢筋混凝土边墙，以增加基坑的抗倾覆能力。

-在基坑底部设置钢筋混凝土底板，以增加基坑的承载能力。

4.安全措施-设立警戒线，并安装告示牌，警示施工区域。

-配备专职安全人员，负责监督施工现场安全。

-施工现场应保持整洁，定期清理垃圾和杂物。

-使用合格的施工材料，并进行质量检测。

-安排专人现场操作设备，确保施工的安全。

四、材料选用1.高强度钢板桩2.钢筋混凝土3.水泥4.碎石5.砂五、风险及应急措施1.钢板桩变形或位移：监测钢板桩的位置和变形情况，及时调整桩的位置并加固。

2.土壤塌方：在施工现场设置适当的支撑和围挡，并采取排水措施。

3.环境污染：施工现场要设置污染防治设施，防止建筑废弃物和废水污染环境。

4.建筑物倒塌：在施工现场设置相应的支撑和围护结构，确保周边建筑物的稳定。

六、施工方案1.建设目标：在保证施工质量的前提下，保证施工的安全，控制施工进度，使施工流程顺利进行。

顶管工作坑桩基工程及支护工程一、顶管基坑支护施工说明（一）工程概况本工程为京津塘高速公路北辰开发区出入口及互通立交工程燃气管道迁改工程顶管基坑工程,顶进坑1#、3#、5#、7#平面尺寸为8.0m×6.0m，接收坑2#、4#、6#、8#平面尺寸为5.0m×5.0m；顶进坑9# 10.5m×8.0m，接收坑10# 13.0m×6.0m。

（二）施工设计依据2. 相关规范《建筑基坑支护技术规程》JGJ120-2012《建筑基坑工程技术规程》DB29-202-2010《混凝土结构设计规范》GB50010-2015《建筑桩基技术规范》JGJ 94-2008《钢结构设计标准》GB50017-2017《建筑基坑工程监测技术规范》GB50497-2009《混凝土结构工程施工质量验收规范（2015年版）》GB50204-2002《钢结构施工质量验收规范》GB50205-2001《顶管施工技术及验收规范（试行）》（三）施工前的准备工作1．场地障碍物的清除和平整，基坑周边高于剖面图所示标高土层应予以彻底清除。

2．场地周围既有建筑物完好程度，以及周围管线的调查。

3．施工单位应根据所选顶管机械核实顶管坑尺寸，如有出入及时通知设计人以作相应调整。

（四）设计原则和标准1．本基坑工程支护结构安全等级为二级，其结构重要性系数为1.0。

2．本设计基坑周边堆载要求为不大于20kPa，且要求载重车辆及大型施工机械远离坑边。

（五）施工要求1．关于双轴水泥搅拌桩的要求1）搅拌桩采用四搅两喷的成桩工艺。

2）水泥土搅拌桩采用强度等级为42.5级的普通硅酸盐水泥，水泥掺入比aw≥15%，其渗透系数≤1.0x10-7/ cm/s，水灰比0.5。

3）施工前需作好预搅拌，保证初步松动和喷浆到位、均匀，针对粉土层、淤泥质土层应严格控制提升速度，要求地基土和水泥浆均匀拌和，确保帷幕成桩质量。

桩体搭接施工需定位准确，保证搭接严密；搅拌桩垂直度偏差<1/150，搅拌桩桩位偏差<5cm，桩底标高允许偏差±50mm。

××东段×标段K6+282.18—K6+360顶管工作坑施工方案编制人：审核人：编制单位：日期：年月日第一章工程概况一、工程概况××路位于郑州市金水区杨金产业园区内，规划为城市东西向主干路。

道路全长8200.99米，本次设计从K6+360开始，向东至现状107辅道（K8+200.99）结束，工程全长约1840米。

本次施工为一标段（K6+360—K7+260），污水起点为K6+282.18。

K6+282.18 —K6+360段，长78米，考虑地下水位高、过路管线较多、不破除原路面等因素，本段污水管道采用泥水平衡法顶管施工。

W2工作井做法为下部500mm厚钢筋砼墙，上部采用砖砌490mm厚砖墙。

污水工程排水体制采用雨污分流制，污水管道di500双侧布置于中北、中南19米处，污水自东向西排入西侧现状×××d600污水管中。

布置在中北3.0m。

管材di400—di600管道采用HDPE双壁波纹管，环刚度≧8KN/m²，管接口采用密封胶圈连接。

机械顶管采用Ⅲ级钢筋混凝土管（GB/T11836—2009）“F”型接口管。

接口采用滑动橡胶圈，做法详见04S516P25，接口内缝处理采用聚硫脂密封膏嵌缝，聚硫脂密封膏嵌缝性能指标应符合04S516页41附录四的规定，嵌缝深不小于3cm。

二、工程地质及水文条件根据地质勘察报告，×××沿线地势平坦，地貌单元属黄河冲积平原；道路两侧布有众多大小不一的人工挖成鱼塘，深度约3—5米。

地面绝对高程在85.3米—88.2米之间，现状路基两侧普遍分布约0.3—0.5米左右的杂填土（Q4ml）。

道路所处地层主要为第四系全新统人工成因的杂填土及冲击成因的粉土及砂土层。

本场地地下水类型为潜水及土层滞水，主要赋存于砂土中。

含水层透水性较强，主要补给来源为大气降水入渗补给及地下水侧向径流渗透补给；地下水在K6+360～K6+920段水位埋深2.5—3.0米对路基会产生影响。

郭家山路新建d1500管道沟槽开挖对铁路影响说明一、工程概况在南京市下关区铁古庙小区淹水片管网改造—郭家山路雨水管道改移工程中管道沟槽开挖深度为3.7~5.3m,开挖宽度3.4m，支护距离115m，从检查井Y1~Y5全段采用SPIII拉森钢板桩进行支护，基坑边距离铁路围墙为3.5~7.5m。

二、支护计算为确定此次管道沟槽开挖对铁路的影响，做如下计算：1、开挖深度5.3m，基坑边距离铁路围墙7.5m，地表沉降计算如下：分算地表沉降图：合算地表沉降图：2、开挖深度3.7m，基坑边距离铁路围墙3.5m，地表沉降计算如下：合算地表沉降图：分算地表沉降图：三、结论建议1、结论根据《上海铁路局高速铁路运营期路桥沉降观测管理办法》第三章的规定：第 7 条路桥工后沉降量应符合下列规定：1.无砟轨道路基工后沉降应满足扣件调整能力和线路竖曲线圆顺的要求。

工后沉降不宜超过 15mm；沉降比较均匀并且调整轨面高程后的竖曲线半径不小于 0.4Vsj 时，允许工后沉降为 30mm。

路堤与路堑、桥梁、涵洞及隧道等构造物交界处的差异沉降不应大于 5mm，不均匀沉降造成的折角不应大于 1/1000。

2.有砟轨道路基工后沉降应符合下表要求。

有砟轨道路基工后沉降标准，设计行车速度（km/h） 250 300、350 ，一般地段（cm）≤10 ≤5 ，台尾过渡段（cm）≤5 ≤3 ，沉降速率（cm/年）≤3 ≤2 。

通过以上计算，可以得出在管道沟槽开挖段，地表沉降满足规范要求，且铁路（距离基坑边15m~20m）已不在地表沉降影响范围内。

2、建议1.减少施工开挖长度，采用分段施工，分段长度15米~20米，施工结束及时回填。

2.施工期间，可对铁路布置监测点，加强观测，及时反馈调整施工参数，确保铁路的安全。

郭家山路新建d1500管道顶管施工控制铁路沉降的措施一、地层变形预测与分析采用Peck 法计算新建d1500管道顶管地面沉降量计算公式如下式；其沉陷槽横向分布见图。

顶管工程基坑支护方案一、基本情况顶管工程基坑支护是指为了在进行地下顶管工程施工时，对基坑进行必要的支护和加固，以确保施工安全和周边建筑物的稳定。

基坑支护的设计方案需要综合考虑地质条件、地下水情况、基坑周边环境、周边建筑物的影响等多方面因素，以制定合理有效的支护措施。

二、基坑支护方案的设计原则1. 安全性原则：保障施工安全，防止基坑坍塌，减少事故发生的可能性。

2. 经济性原则：在保障安全的前提下，尽量降低支护成本，提高工程的经济性。

3. 环保性原则：尽量减少对周边环境的影响，降低施工所产生的环境污染。

4. 可行性原则：设计方案应当具有实施可行性，施工技术、材料、设备等应当具备相应的技术保障。

三、地质勘察与分析在顶管工程基坑支护方案设计之前，需要对基坑区域的地质情况进行详细的勘察与分析。

主要包括地质岩层、地下水情况、岩土层的稳定性等方面。

依据勘察分析结果，进行地质属性的评价，确定地下水位、土层性质、岩层性质等关键参数，为后续的支护设计提供依据。

四、基坑支护方案设计1. 支撑结构设计依据地质勘察分析结果，结合基坑深度、周边环境、地质条件等因素，设计出适宜的支撑结构。

常用的支撑结构包括钢支撑、混凝土支撑、土钉墙、悬挂墙等。

需要根据具体情况，进行合理选择，结合使用。

2. 周边建筑物影响评价基坑施工对周边建筑物可能带来影响，需要进行周边建筑物的影响评价。

在评价的基础上，设计出合适的保护措施，保障周边建筑物的稳定性。

3. 地下水位控制地下水位对基坑支护具有重要影响，需要对地下水位进行控制。

可以采用降低地下水位的方法，或者采用防渗措施等方式，保证基坑施工安全进行。

4. 安全监测与预警系统设计在基坑支护施工过程中，需要建立相应的安全监测与预警系统。

通过监测系统，及时掌握地下水位、支撑结构变形等数据，提前发现问题，及时采取措施，确保施工安全和支护效果。

五、技术措施与工程实施1. 支护材料的选择根据设计方案，选择合适的支护材料。

华能上安电厂鹿泉南部区域调峰热源及供热管网建设项目顶管施工基坑支护方案编制:审核:审批:河北冶全建设集团有限公司年月目1总体概述 (3)2工程特点 (3)3编制依据 (4)4施工准备 (4)5施工工序 (5)6具体具体基坑支护施工 (5)7质量保证措施 (7)8安全管理措施 (8)1•总体概述本工程为华能上安电厂鹿安南部区域建设调峰热源及供热管网建设工程，昌盛大街（云开路-获铜路）高温水管道项目。

设计管道从307国道与昌盛大街口处南北向己有高温水接出，沿昌盛大街向北敷设至云开路，向南敷设至获铜路。

管径DN1200. DN1000,全程约2500米。

此方案针对于变更后隧道变顶管部分，顶管施工坑基坑支护。

具体如下：根据现有的图纸资料和相关人员到现场实地查看，依据各路口现场的实际情况，决定采用顶管施工。

此方案针对基坑开挖过深，采用锚喷支护。

1、主干线DN1000、DN1200管道采用双线DN2600混凝土钢承企口一级管材顶管，内穿单根供暖管线。

2、分支采用单线DN2400混凝土钢承企口二级管材顶管，内穿DN400、DN350、DN300双管（供回水）供暖管线。

2工程特点＞本工程管道均为地下管道，并且大部分为直埋管道，地下管线及障碍物胶带，如给排水、燃气管道、通信电缆等，故在施工过程中，必须加强对这些设施的保护，所以施工有较大的难度。

部分地段不具备开挖条件，采用顶管施工。

＞另施工作业区域就在公路及辅路上，对车辆和行人的通行有较大的影响，施工工期较短加大的施工难度。

3编制依据＞项目合同及合同附件＞项目施工图纸＞《油气长输管道工程施工及验收规范》(GB50369-2006)＞业主的相关要求4施工准备＞施工技术准备•基坑支护施工前的所有报批手续齐全完备。

•组织工程技术人员对施工现场进行了详细踏勘，为编制施工方案提供详尽的依据。

•组织技术人员熟悉掌握工程施工图纸、技术要求、施工验收标准规范，进行图纸会审工作，提岀并解决图纸中存在的问题。
