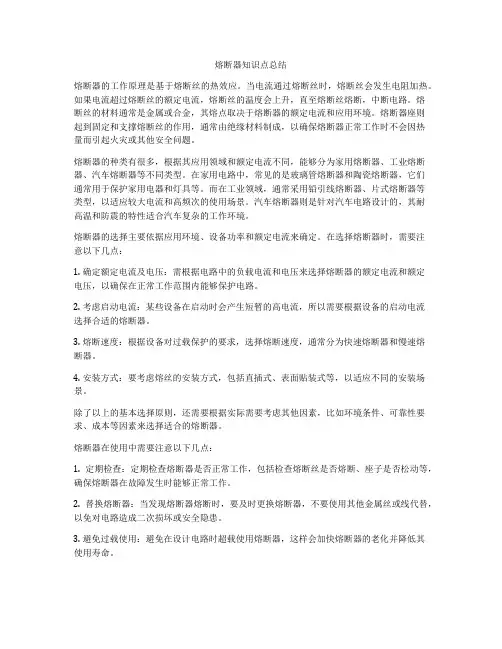

熔断器知识点总结熔断器的工作原理是基于熔断丝的热效应。
当电流通过熔断丝时，熔断丝会发生电阻加热。
如果电流超过熔断丝的额定电流，熔断丝的温度会上升，直至熔断丝熔断，中断电路。
熔断丝的材料通常是金属或合金，其熔点取决于熔断器的额定电流和应用环境。
熔断器座则起到固定和支撑熔断丝的作用，通常由绝缘材料制成，以确保熔断器正常工作时不会因热量而引起火灾或其他安全问题。
熔断器的种类有很多，根据其应用领域和额定电流不同，能够分为家用熔断器、工业熔断器、汽车熔断器等不同类型。
在家用电路中，常见的是玻璃管熔断器和陶瓷熔断器，它们通常用于保护家用电器和灯具等。
而在工业领域，通常采用铅引线熔断器、片式熔断器等类型，以适应较大电流和高频次的使用场景。
汽车熔断器则是针对汽车电路设计的，其耐高温和防震的特性适合汽车复杂的工作环境。
熔断器的选择主要依据应用环境、设备功率和额定电流来确定。
在选择熔断器时，需要注意以下几点：1. 确定额定电流及电压：需根据电路中的负载电流和电压来选择熔断器的额定电流和额定电压，以确保在正常工作范围内能够保护电路。
2. 考虑启动电流：某些设备在启动时会产生短暂的高电流，所以需要根据设备的启动电流选择合适的熔断器。
3. 熔断速度：根据设备对过载保护的要求，选择熔断速度，通常分为快速熔断器和慢速熔断器。
4. 安装方式：要考虑熔丝的安装方式，包括直插式、表面贴装式等，以适应不同的安装场景。
除了以上的基本选择原则，还需要根据实际需要考虑其他因素，比如环境条件、可靠性要求、成本等因素来选择适合的熔断器。
熔断器在使用中需要注意以下几点：1. 定期检查：定期检查熔断器是否正常工作，包括检查熔断丝是否熔断、座子是否松动等，确保熔断器在故障发生时能够正常工作。
2. 替换熔断器：当发现熔断器熔断时，要及时更换熔断器，不要使用其他金属丝或线代替，以免对电路造成二次损坏或安全隐患。
3. 避免过载使用：避免在设计电路时超载使用熔断器，这样会加快熔断器的老化并降低其使用寿命。
保险丝（FUSE）基础知识
保险丝也被称为熔断器、熔断体等，它是一种安装在电路中，保证电路安全运行的电器元件。
依IEC60127或GB/T9364标准名称为小型熔断器（Miniatrur Fuses)。
保险丝的作用是在电路短路或受雷击及其它电流异常升高时，电路可能出现烧毁、火灾、人身伤害时，保险丝熔断并切断电流，从而起到保护电路的安全运行。
当年美国科学家爱迪生发明保险丝就是出于这一目的，因为那时的电路运行不稳定，而白炽灯刚发明不久也很贵重，所以，爱迪生又发明保险丝来保护白炽灯。
对于保险丝的工作原理，我们都知道当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应。
所以电流在通过保险丝时，同样会在保险丝上产生热量，其产生热量与电流的平方、电阻和通电时间成正比，即Q=I²Rt（I是流过保险丝的电流，R是保险丝的电阻，T是电流流过保险丝的时间），当产生的热量超过了保险丝的承受能力，保险丝就会发生熔断，并切断电路。
当然以上只是从工作原理来说明的了，实际中还涉及保险丝电阻系数的变化、热转化效率、周围环境温度等等。
对于IEC60127或GB/T9364标准中的保险丝类型，我以我所工作的公司产品为例，对产品有编带的微型保险丝、带引用或不带引脚的保险丝、玻璃管保险丝、陶瓷管保险丝、汽车保险丝、贴片保险丝进行图片举例。
保险丝的主要参数有额定电压、额定电流、分断能力、熔断特性，后面我会再就保险丝的具体选择涉及主要因素进行说明。
2022.9.25。

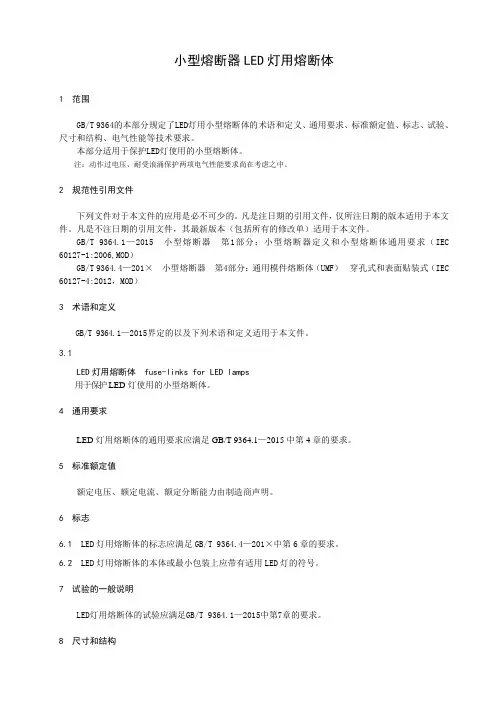

小型熔断器LED灯用熔断体1 范围GB/T 9364的本部分规定了LED灯用小型熔断体的术语和定义、通用要求、标准额定值、标志、试验、尺寸和结构、电气性能等技术要求。
本部分适用于保护LED灯使用的小型熔断体。
注：动作过电压、耐受浪涌保护两项电气性能要求尚在考虑之中。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9364.1—2015 小型熔断器第1部分：小型熔断器定义和小型熔断体通用要求（IEC 60127-1:2006,MOD）GB/T 9364.4—201×小型熔断器第4部分：通用模件熔断体（UMF）穿孔式和表面贴装式（IEC 60127-4:2012，MOD）3 术语和定义GB/T 9364.1—2015界定的以及下列术语和定义适用于本文件。
3.1LED灯用熔断体fuse-links for LED lamps用于保护LED灯使用的小型熔断体。
4 通用要求LED灯用熔断体的通用要求应满足GB/T 9364.1—2015中第4章的要求。
5 标准额定值额定电压、额定电流、额定分断能力由制造商声明。
6 标志6.1 LED灯用熔断体的标志应满足GB/T 9364.4—201×中第6章的要求。
6.2 LED灯用熔断体的本体或最小包装上应带有适用LED灯的符号。
7 试验的一般说明LED灯用熔断体的试验应满足GB/T 9364.1—2015中第7章的要求。
8 尺寸和结构8.1 尺寸对LED灯用熔断体，不限定具体尺寸形状。
8.2 结构要求LED灯用熔断体的结构应满足GB/T 9364.4—201×中8.2~8.7的要求。
9 电气要求9.1 电压降熔断体的电压降应满足GB/T 9364.4—201×中9.1的要求。
9.2 时间-电流特性9.2.1 正常环境温度下的时间-电流特性试验预飞弧时间应在下列极限值范围内： 2.1I n条件下，最大预飞弧时间：2 min。
熔断器使用注意事项随着现代电气设备的不断发展，熔断器成为了我们日常生活中不可或缺的一部分。
熔断器主要的作用是保护电气设备和人员安全，避免因电气故障产生的火灾、爆炸等事故。
在使用熔断器时，我们必须遵守一些使用注意事项，这样才能保证熔断器的正常工作和使用寿命。
本文将介绍一些关于熔断器使用注意事项的相关知识，以帮助大家更好地使用熔断器。
一、选择合适的熔丝和熔断器在选购熔丝和熔断器时，我们需要根据电气设备的负载电流、电压等参数来选择。
如果选用的熔丝和熔断器的执行标准不一致，会对保护效果产生影响。
同时，我们还需要注意熔丝和熔断器的尺寸是否适合所使用的电气设备，以免因错误选用导致电气设备烧毁或电气故障。
二、注意熔丝和熔断器的使用条件熔丝和熔断器必须在规定的电气参数范围内使用，过高或过低的电压、温度等都会影响其保护作用。
一些特殊环境下，比如腐蚀性、高温、潮湿等条件下，我们需要选择符合要求的防护等级的熔丝和熔断器。
在安装熔断器时，需要注意安装位置、固定方式等，以确保熔丝和熔断器能正常运行。
三、定期检查熔断器熔断器使用一段时间后，由于使用环境的影响或自身的老化等原因，可能会出现熔丝断裂、接触不良等故障。
如果发现熔断器的指示灯亮起，需要及时排除故障并更换熔丝。
我们可以定期检查熔断器的表面和热指示器，以及熔丝的容器、软管、接线及联系器等，确保熔断器的正常使用。
四、不能轻易更换熔丝在熔丝断开后，需要等设备停止运转并拆除电源后，才能更换熔丝。
在更换熔丝时，需要按照熔丝的规格要求来选择。
同时还需要注意新熔丝是否能为原型号所匹配，并按正确的标准要求进行替换。
五、禁止私自拆修熔断器熔断器是一种安全保护设备，需要有专业人员进行安装和维护。
对于故障或老化的熔断器，我们禁止自行拆卸和修理，必须由专业的技术人员进行维护和更换。
总之，熔断器是保障电气设备安全的必要装备，我们须严格按照规范要求进行安装、使用和保养。
通过加强对熔断器使用注意事项的学习和宣传，有效提高用户对熔断器的科学使用意识，将更好地保护人员和电气设备的安全。
什么是熔断器？一、熔断器简介：熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
熔断器可分为户内式和户外式两种。
(1)户内式熔断器：户内熔断器是内充石英砂填料的密封管式熔断器，当它通过过载电流或短路电流时熔体熔断，其金属蒸气与燃弧后的游离气体受到高温高压的作用，喷入石英砂之间的空隙，与石英砂表面接触受到冷却凝固，减少了熔体蒸发后的游离气体与金属蒸气，从而使电流自然过零，迫使电弧熄灭。
在熔体熔断时，熔断器弹簧的拉线也同时拉断，并从弹簧管内弹出。
户内型高压管式熔断器具有熄弧能力强、分断容量大、分断电路时无游离气体排出、能产生截流过电压等特点。
能在短路电流未达到冲击值之前就可完全熔断，因此这种熔断器具有限流作用。
(2)户外式熔断器：户外式熔断器，用来保护10kV电力变压器和电力线路。
由固定支持部分、活动熔管及熔丝组成，固定支持部分为瓷或合成绝缘体。
其工作原理是：将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。
当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。
熔断器产品理论知识1、熔断器的概念1.1 熔断器：熔断器俗称保险丝，当电流超过规定值足够长的时间，通过熔断一个或几个特殊设计和成比例的熔体分断此电流，由此断开其所接入的电路装置，熔断器由形成完整装置的所有部件组成。
1.2 熔断器支持件：熔断器底座及载熔件的组合。
1.3 熔断器底座：熔断器的固定部件，带有触头、接线端子、适当时可带罩子。
1.4 载熔件：熔断器可运动部件，作为装卸熔断体之用。
1.5 熔断体：装有熔体的熔断器部件，熔断后可以更换。
1.6 熔断器触头：保证熔断体与相应的熔断器支持件之间的电路连续性的二个或二个以上导电部件。
1.7 熔体：在熔断器动作时熔化的熔断体部件，可以由多个并联组成而达到更高的电流等级的导体，是熔断体的核心部件。
1.8 指示器：显示熔断器是否动作的装置。
1.9 撞击器：熔断体的机械装置，当熔断器动作进释放所需的能量，以促使其他装置动作,或者提供互锁。
1.10 接线端子：与外部电路进行连接的熔断器的导电部分。
2 熔断器的构造熔断器绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；其次是触头，它通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；再则就是支架部分，支架的作用就是将熔断体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻然性，在使用中不应产生断裂、变形、燃烧及短路等现象。
由于在熔体熔断切断电路的过程中会产生电弧，为了有效地熄灭电弧，一般均将熔体安装在熔断器壳体内，并且有灭弧材料，这个材料必须有很强的绝缘性与很好导热性，且呈负电性。
石英砂（SiO2）就是常用灭弧首选材料。
熔断器熔断器是低压电路及电动机控制线路中主要用作短路保护的电器。
使用时串接在被保护的电路中，当流过熔断器的电流大于规定值时，以其自身产生的热量使熔体熔断，从而自动切断电路，起到保护作用。
它具有结构简单、价格低廉、动作可靠、使用维护方便等优点，因此得到广泛的应用。
一、熔断器的基本结构熔断器主要由熔体（保险丝）和熔管（底座）组成。
熔体由易熔金属材料铅、锌、锡、银、铜及其合金制成，通常制成丝状和片状。
熔管是装熔体的外壳，由耐热的绝缘材料制成，在熔体熔断时兼有灭弧作用。
熔断器的产品系列及种类很多，常用的产品有RC系列瓷插式熔断器、RL系列螺旋式熔断器、R系列玻璃管式熔断器、RM系列无填料密闭管式熔断器、RT系列有填料密闭管式熔断器、RLS/RST/RS系列半导体器件保护用快速熔断器。
图1.13 瓷插式熔断器二、熔断器的工作原理熔断器串接于被保护的电路中，电流通过熔体时产生的热量与电流平方和电流通过的时间成正比，电流越大，则熔体熔断时间越短，这种特性称为熔断器的保护特性或安秒特性，如图所示。
图中I min为最小熔化电流或临界电流，即通过熔体的电流小于此值时不会熔断，所以选择的熔体额定电流 I N应小于 I min。
通常，I min/I N≈1.5～2，称为熔化系数，该系数反映熔断器在过载时的短时过电流。
若要使熔断器能保护小过载电流，则熔化系数应小些。
若要避免电动机启动时的短时过电流，熔化系数应大些。
三、熔断器的技术参数熔断器的技术参数包括以下几种。
（1）额定电压：从灭弧的角度出发，规定熔断器所在电路工作电压的最高极限。
（2）熔体额定电流：熔体长期通过而不会熔断的电流。
（3）熔断器额定电流：保证熔断器（指绝缘底座）能长期工作所允许的电流。
熔断器的额定电流应大于等于所装熔体的额定电流。
（4）极限分断电流：熔断器在额定电压下所能断开的最大短路电流。
一般有填料的熔断器分断能力较高，可大至数十到数百千安。
四、熔断器的选择1.熔断器类型的选择主要根据负载的保护特性和短路电流大小。
低压熔断器分类及选用原则一、熔断器简介熔断器是一种用于电路保护的电器，当电路中出现异常过载或短路电流时，熔断器会因过热而熔断，从而切断电路，保护电路设备不受损坏。
熔断器广泛应用于低压配电系统和控制系统，是电力系统中重要的保护元件之一。
二、熔断器的分类熔断器的种类繁多，按照不同的分类方式可以分为不同的类型。
以下是熔断器的几种常见分类方式：1.按使用电压等级分类：根据熔断器使用的电压等级可以分为高压熔断器和低压熔断器。
低压熔断器主要应用于380V及以下的电路中，而高压熔断器则应用于较高的电压等级中。
2.按用途分类：根据熔断器的用途可以分为电力熔断器、控制熔断器和信号熔断器。
电力熔断器主要用于电路保护，控制熔断器主要用于控制电路的保护，而信号熔断器主要用于信号传输线路的保护。
3.按结构分类：根据熔断器的结构可以分为封闭式熔断器、半封闭式熔断器和开启式熔断器。
封闭式熔断器内部填充石英砂，通过石英砂的导热性能实现快速熔断，半封闭式熔断器类似于封闭式熔断器，但是其外壳通常为玻璃或陶瓷材料，开启式熔断器则直接暴露在空气中。
4.按熔体分类：根据熔体的形状和结构可以分为丝状熔断器、片状熔断器和微型熔断器等。
丝状熔断器的熔体呈丝状，主要用于较大电流的电路保护，片状熔断器的熔体呈片状，微型熔断器的熔体则较小，主要用于电子设备和控制系统中的电路保护。
三、熔断器的选用原则在选择和使用熔断器时，应遵循一定的原则，以确保其能够正常工作并起到良好的保护作用。
以下是一些常见的选用原则：1.电压等级：根据电路的电压等级选择相应电压等级的熔断器，以确保其能够在正常工作电压下安全运行。
如果使用电压等级不匹配的熔断器，可能会导致电路故障或设备损坏。
2.电流规格：根据电路中的电流规格选择相应规格的熔断器。
在选择时，需要考虑电路中的最大电流值和电流有效值等因素，以确保熔断器的额定电流能够满足电路的需求。
3.负荷特性：了解电路中的负荷特性，如电阻性负荷、电感性负荷和电容性负荷等。
熔断器的介绍范文熔断器（Fuse），是一种常见的电气保护装置，主要用于保护电路或电气设备。
它利用导电丝（或导体箔）作为保护元件，当电流超过一定安全值时，熔断器将自动断开电路，起到保护电路和设备的作用。
下面将对熔断器的原理、分类、结构以及应用进行详细介绍。
熔断器的原理：熔断器的工作原理是根据导体的热膨胀特性设计的。
熔断器中的细小导线或导体箔片在正常情况下处于低温状态，具有较小的电阻。
当电流超过熔断器额定电流时，导线中的电功率将引起导线温度升高，继而导致导线的膨胀。
一旦导线膨胀到一定程度，就会引起压力释放设备的动作，将导线切断，从而实现过载保护。
熔断器的分类：根据熔断器的额定电流和破断能力的不同，熔断器可以分为多种类型。
主要有低压熔断器、中压熔断器、高压熔断器以及超高压熔断器等。
此外，熔断器还可根据其断开能力进行分类，包括熔断型熔断器、过电压熔断器和带电熔断器等。
熔断器的结构：熔断器主要由保护管、保护端子、导线、熔线、熔体等构成。
保护管是熔断器的外壳，具有绝缘和机械保护的作用。
保护端子是熔断器与外部电路连接的部分，它与导线连接，将电流导入熔线。
熔线是熔断器中的保护元件，是熔断器正常工作的关键部分。
当电流超过额定值时，熔线将会瞬间加热，融化断开电路。
熔体是指熔线熔化后形成的液体或固体残留物，它会阻断电流，起到短路保护的作用。
熔断器的应用：熔断器广泛应用于各种电气设备和电路中，用于保护电路或设备免受电流过载和短路的影响。
例如，熔断器常用于住宅电路、工厂生产线、电力系统等。
在住宅电路中，熔断器通常用于保护家庭用电设备免受电流过负荷引起的火灾风险。
在工厂生产线上，熔断器可以保护设备免受电流突增引起的损坏。
在电力系统中，熔断器通常用于分段保护、过流保护等，确保电力系统的正常工作。
总之，熔断器作为一种重要的电气保护装置，具有很大的应用前景。
它通过利用导线的热膨胀特性，当电流超过安全值时，及时切断电路，保护电气设备和电路。
熔断器的基本知识熔断器是最简单和且早使用的一种保护电器，它串联在电路中，当电路发生短路或过载时，熔断器自动断开电路.使其他电气设备得到保护.与现代继电保护控制的断路器相比较。
熔断器保护显得校为原始和简陋，如每次熔断后须停电更换熔件才能再次侠用，其保护特性不够稳定，常因保护的选择性动作发生困难。
但它直接动作.无需继电保护和二次回路相配合;本身结构简单、体积小、布置紧凑、使用维护简便.基本知识熔断器主要由金属熔件(又称熔体)、支持熔件的触头.灭弧装置和绝缘底座等4部分构成。
其中决定其工作待性的主要是熔体和灭弧装置。
熔断器申联在电路中，正常工作时，熔件载流不应大于其额定电流，熔断器应长期安全地工作而不发生误熔断现象。
当电路发短路或过载时，熔件被加热.在被保护设备的温度末达到破坏其绝缘之前熔断，使电路断开，设备得到保护。
常用的熔件材料有铅锡合金、铅、锌、铜和银等。
铅锡合金、铅和锌的熔点较低，分别为200℃，327℃和420℃。
但电阻率都较大，故熔件的截面较大〔尤其是额定电流大时)，产生的金属蒸气多.不利于灭弧.故这类材料的熔体只用于500 V及以下的低压熔断器.锌与其他两种相比较虽熔点较高，但它在空气中不易氧化.囚Al保护特性较稳定.熔件的教化将使有效截面逐渐减小.电限增大，以改受熔体的保护特性。
俐的导电。
导热性能良好，用它做成的熔体截面小。
在电弧作用下的全风燕气小，有利于提高熔断料的切晰能力.但铜的熔点高达 1 080℃而术熔化.这对触头系统和其他部件都非常不利，可利用’.冶金效应仲加以解决.即在熔体某点(通常在熔体中段)的表面上焊上小锡〔或铅)球.当铜熔体沮度开高时.小球中的ig(铅)熔化而渗人固体炯内部，形成铜锡(铅)合金.其内阻增大，发热m剧，而熔点降低，使踢球处在较低的沮度下熔断.雄而产生电弧使铜熔体在电弧的高温下熔化和气化.此外，御在空气巾特别在高混下较易氧化，可采用镀银的办法解决。
经过以上处理，锅便成为较理想的熔休材料.广泛地应用十高压和低服熔断器熔断器的T作过v由以下4个阶11组成:(1)熔断it的熔件A过载和短路而加热All熔化组度;(2)熔件的熔化和气化。
小型熔断器-安规标准培训目录认证标准简介认证报备及测试标准小型熔断器的原理及分类标准与选型互动、答疑12345温度(°C )负载电流时的温度InI >In 熔点1.1：小型熔断器的原理构造种类管状树脂封装贴片塑胶封装玻璃板端帽熔丝陶瓷片熔丝石英砂内芯塑胶外壳导线石英砂熔丝帽子玻璃或陶瓷管熔丝内帽外帽导线陶瓷管树脂导线1.2：小型熔断器的典型构造1：小型熔断器的原理及分类1.2分类1.按使用地区标准分：目前国际上比较认可的主要有：IEC欧规（GB国标等同）、UL美规、PSE日规，另外还有其他一些仅在有限范围内应用的，如BS1362英标插头标准。
2.按熔断特性标准分：主要有快熔断和慢熔断两大类，再细分还有特快熔断；中速熔断和特慢熔断等；3. 按分断能力分：主要有高分断能力；低分断能力以及增强分断能力；4. 按外形尺寸分：主要有Φ6X30；Φ5X20；Φ3.6X10；Φ2X7；8.5X8.5X4等等5. 按结构型式分：有本体内焊接（俗称内焊）及本体外焊接（俗称外焊）6.其他区分方式2：认证标准简介2.1 认证简介1.UL认证(包含CSA)----标准：UL248-141.1 列名（LISTED）一般来讲，列名仅适用于完整的产品以及有资格人员在现场进行替换或安装的各种器件和装置。
1.2 认可（Recognized）：认可服务是UL服务中的一个项目，其鉴定的产品只能在UL列名、分级或其它认可产品上作为元器件、原材料使用。
2. VDE认证----标准：IEC60127其中分为完全符合标准条款与部份采纳自愿认证二类；3.TUV认证----标准：EN 60127与VDE使用范围及标准同等4. KC认证----标准：K60127（等同于IEC60127)5. BSI认证----标准：BS EN60127（等同于IEC60127)2：认证标准简介2.1 认证简介6. SEMKO 认证----标准：EN60127 （等同于IEC60127)7. PSE认证----标准：J60127其中如：J60127-2 标准规格单1-6及J60127-3标准规格单1-4等同于IEC60127-2及IEC60127-3;J60127-2 标准规格单J1以及J60127-3 标准规格单J1、J2又分为电安法A类、B类，其中A类近似等同于UL248-14，而B类则属于日本独有的标准。
什么是熔断器？一、熔断器简介：熔断器是10kV配电线路分支线和配电变压器最常用的一•种短路保护开关，它貝-有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了i个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
熔断器可分为户内式和八外式两种。
(1)户内式熔断器：八内熔断器是内充石英砂填料的密封管式熔断器，当它通过过载电流或短路电流时熔体熔断，其金加蒸气与燃弧后的游离气体受到高温高压的作用，喷入石英砂Z间的空隙，与石英砂表面接触受到冷却凝固，减少了熔体蒸发后的游离气体与金属蒸气，从而使电流自然过零，迫使电弧熄灭。
在熔体熔断时，熔断器弹簧的拉线也同时拉断，并从弹簧管内弹岀。
八内型高压管式熔断器具有熄弧能力强、分断容量大、分断电路吋无游离气体排出、能产纶截流过电压等特点。
能在短路电流未达到冲击值Z前就可完全熔断，因此这种熔断雅具冇限流作用。
(2)户外式熔断器:户外式熔断器，用来保护10kV电力变压器和电力线路。
由固定支持部分、活动熔管及熔丝组成，I古I定支持部分为瓷或合成绝缘体。
其工作原理是：将熔丝穿入熔管内,两端拧紧，并使熔丝位于熔管中间偏上方，上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起, 用绝缘拉杆将上动触头推入上静触头内，成闭合状态(合闸状态)并保持这一状态。
当被保护线路发牛•故障，故障电流使熔丝熔断时，形成电弧，消弧管在电弧高温作用下分解出大量气体，使管内压力急剧增大，气体向外高速喷出，对电弧形成强有力的纵向吹弧，使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断，熔丝的拉力消失，使锁紧机构释放，熔丝管在上静触头的弹力及其白重的作用下，绕下轴翻转跌落，形成明显的断开距离。
目 录一、熔断器的基本功能 (1)二、熔断器的工作原理 (1)三、小型熔断器的发展历史 (2)1、小型熔断器的四代产品 (2)2、车用熔断器(Automotive) (4)3、工业熔断器(Industrial) (4)四、小型熔断器的认证 (4)1、小型熔断器的主要应用领域 (5)2、过电流保护的多种产品 (5)五、小型熔断器的发展趋势 (6)六、小型熔断器的环保要求 (6)小型熔断器的基本知识作者：郑索平全国熔断器标准化技术委员会委员一、熔断器的基本功能熔断器串联在电子电路中，一般要求其电阻要小（功耗要小），当电路正常工作时，它只相当于一根导线，能够长时间稳定的导通电路；由于电源或外部干扰而发生电流波动时，呀也应能承受一定范围的过载；只有当电路中出现较大的过载电流(故障或短路)时，熔断器才会动作，通过断开电流来保护电路的安全。
在熔断器分断电路的过程中,由于电路电压的存在,在熔体断开的间隙会发生电弧,高质量的熔断器应该尽可能地避免这种飞弧;在熔断器分断电路后,又应该能耐受加在两端的电路电压。
熔断器作为一个安全元件必须同时具备电性能和安全性两方面的基本功能。
二、熔断器的工作原理熔断器通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射、对流、传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热速度时，这些热量就会在熔体上逐步积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点时就会使它液化或汽化，从而断开电流，对电路和人身起到安全保护的作用。
由于某种原因, 电路中电流变得过高 (高于电路中某一元件在一定时间内所能承受的电流)时, 熔体就会熔化或部份汽化, 从而切断电流. 在切断电流的过程中, 通常会形成电弧, 产生几千度的高温, 持续很短时间, 被高温熔化的金属微粒向周围喷射.熔断器总熔断时间(动作时间)是预飞弧时间和飞弧时间之和. 预飞弧时间(熔化时间): 从电流大到足够使熔丝熔化的起始瞬时到电弧开始形成的瞬间所间隔的时间, 熔丝可达很高的温度, 预飞弧时间占了大部份的比率;在预飞弧时间里所产生的高温, 不应对周围元件造成损害。
三、小型熔断器的发展历史19世纪80年代,爱迪生申请了第一个在电路中相当于安全阀门的保险丝专利,开启了熔断器发展的历史。
保险丝应用日益广泛,产生了众多的设计,各行各业对保险丝有不同要求,由此产生了外形、尺寸、安装形式、材料、结构、规格、特性、应用等各不相同的熔断器家族千姿百态的品种。
小型熔断器的发展经历了四次革命性的创新里程。
世界各国行业发展和环境条件的差异,又产生了熔断器在不同使用地区的许许多多差异。
反映在管状电子类小型熔断器产品上的这些差异，逐渐形成了北美和欧洲两大主要体系。
IEC60127-4通用模件熔断体试图把两大体系合而为一,迈出了第一步。
中国熔断器行业起步于1950年代,开始全部照搬当时的苏联,品种少、结构陈旧、试验方法落后。
七十年代末,彩电国产化工作推进了小型熔断器行业的发展,彩电配套的延时熔断器开始向国际标准靠拢。
中国第一个小型熔断器国家标准GB9364.-88等效采用了IEC60127的相应部分,修定后的GB9364-97和最近制定的GB9364.4则等同采用了IEC60127的相应部分,但该标准的第5,9,10部分至今还没有制定.1、小型熔断器的四代产品z传统管状熔断体 (Miniature Cartridge fuse)z微型熔断器 (Micro、Sub miniature fuse)z表面贴装熔断体 (Surface mount fuse)z多层独石表面贴装熔断体 (Solid Matrix chip fuse)a.传统管状熔断体传统产品,由金属熔体加管状外壳组成,品种非常丰富: 有玻璃管、增强玻璃、陶瓷管体,特快速、快速、中速、延时、长延时等;高分断、增强分断、低分断等;需要用熔断器夹、座、盒、套等连接到电路中(现已发展有带引线的)。
常用尺寸: 3.6x10、4.5x15、5.2x20、6.3x32、10x38…常用规格: 32mA~16A、125~350V (10x38的可达30A、~600V)常见应用: 仪器仪表、家用电器、开关电源、建筑电器、视听设备、照明电器、工业控制、医疗电器……b.微型熔断器20世纪5、60年代的换代产品, 跟随小型化的发展,打破了传统结构形式,用引脚焊接到电路板上;轴向引线的晶体管式: -6.5x6(金属、玻璃外壳)-8.5x8(圆形塑料外壳)-8X6x4(方形塑料外壳)0.5~10A、63~250V径向引线的电阻式: -2x7(环氧包封)快、慢断-3x10(塑料外壳)快、慢断0.5~10A、63V~250V广泛应用于结构紧凑的小电器、电源变换器、充电器、通讯设备等。
c.表面贴装熔断体20世纪8、90年代的新一代产品,在基体表面覆盖熔体,体积进一步缩小,功耗少。
特别适宜PCB板上的电路保护用,很快得到推广应用并发展到很多品种主要品种: 薄膜式-1206、0603、0402方管式-2.7x2.7x6、3x3x10快熔断、慢熔断等, 聚合体、陶瓷体基板主要应用:PC、PCB板、控制电路、通讯、各类小型电子设备等电路保护中。
d.多层独石表面贴装熔断体21世纪革命性新产品,完全改变了薄膜式表面安装熔断器的结构、工艺和传统的工作机理,熔体深入基体内部并与基体材料烧结成坚实的一体,并可做成多层熔体,大大提高熔断器灭弧性能、可靠性和额定值,已逐步得到市场认同,前景看好。
主要规格尺寸与薄膜式相同,快、慢断,电流规格可做得更大，特别用于电脑周边、网络周边、NB、手机、DSC、PDA、PDVD、GPS、MP3、SET-BOX、POS等数码或终端电子产品,以及对体积要求较小的电池板、转换器等。
2、车用熔断器(Automotive)车用熔断器也是从管状演变和发展而来的,至今上有部分摩托车、电动车等还用玻璃管的; 当今大部分安装在汽车电器盒内的熔断器大都是片式或条式的,一般每车用量在30-50个(片式35条式15);汽车熔断器都是应用在大电流(片式0.5~50A、条式40~300A)和低电压(片式32V、条式80~125V)的条件下的;3、工业熔断器(Industrial)保护工业设备和电网系统安全的熔断器是另一范畴的大型熔断器,其技术标准和制造商往往也不同于小型熔断器;工业熔断器大都应用于高电压(380~1000V)条件下,电流也可大到几百安培,有部分10x38的陶瓷管状的也应用于一些大电流电子电路中(如空调、冷柜等);工业熔断器也有美规(大部分为圆柱形)和欧规(有部分为方形)的不同系列,互相之间很难直接替换使用。
四、小型熔断器的认证小型熔断器作为一个安全元件,在生产、销售、使用时必须经过权威机构的安全认证(安规认证)。
由于小型熔断器发展的两大主要规格体系(北美和欧洲),其安全认证也分为美规和欧规两大体系。
美规认证以美国UL、加拿大CSA为主,产品通过UL、CSA颁布标准的试验可得到列名,生产厂以自送标准经UL、CSA确认并通过试验的也可以获得UL、CSA的认可,这两种认证都得到北美各国和全球广泛的认同。
欧规认证以国际IEC标准为基本要求,由欧洲各工业国用各自国家标准通过试验即能获得该国认证,主要有VDE(德)、SEMKO(瑞)、BSI(英)、FEMKO(芬)……还可以通过CB试验报告来取得其他国家的认证,中国的标准接轨IEC体系,所以CCC认证也属于欧规体系,同样可以利用CB证书来转换其他认证。
1、小型熔断器的主要应用领域z仪器仪表、工业控制、试验测量、电机等各种电器中;z各类家用电器、视听设备、厨卫电器、小家电中;z住宅供电系统、配电板、插头开关、接线装置中;z PC机、笔记本、各种电脑周边或外围设备和附件中;z电子通信、交换机、终端机、机站及相关产品中;z网络设备、接入分配及网络周边设备或附件中;z交通设施、交通工具、各种车船及车载电子电器设备中;z金融系统包括银行证券设备、存取款及刷卡装置等;z商业系统包括各类服务行业的计算器、收银机等设备;z电子游戏、电子玩具等娱乐设施及附件中;z各种类型的电源器、变换器、冲放电器等;z医疗设备、军工设备、高科技含量的各种设备中;z……2、过电流保护的多种产品z小型熔断器大量应用于各类电子电气产品,是当前应用最普遍的过电流保护元件;z当PPTC、CPTC等类热敏电阻产品问世以来,有相当一部分电路的过流保护改用可恢复并重复使用的PTC元件,但由于其反应慢、电阻大等缺陷很多地方不能用;z一部分设计人员对保护要求不高的应用场合,选用一些带有保护功能的电阻—保险电阻来作过流保护;z也有部分温度熔断器兼有过电流保护的功能,被用来同时保护过温和过流,但其过流保护的性能会略差;z在一部分较大电流容量的电路中,也有用断路器来作过流保护的;z还有部分功能完整的IC器件被设计成附带有一些对自身的保护功能,这些电路的IC保护就不再另外使用熔断器了;z如Sony设计的安全控制保护器(SCP)等的新型电路保护元件的发展,有可能改变小型熔断器的应用和发展;z一些低档产品中为了降低成本,省略了任何保护元件;五、小型熔断器的发展趋势随着电子产品发展的多样化和新型化,对电路也提出许多新的保护要求,由此会陆续出现许多新型的或具有新颖保护功能的熔断器品种,例如特快动作,特强耐脉冲能力,微小额定电流,更大额定电流,耐高电压的,特小体积的等等……由于电子工业的不断发展,特别是微电子和数字电子的发展,对电路保护提出许多新的课题,例如静电保护,雷击保护,电磁干扰保护等等.小型熔断器的发展也更加要求微型化,表面贴装,无铅化,多功能或多回路的集成化等等……不少熔断器制造企业陆续跨出单纯过流保护元件的领域,也同时涉足其他类别的电路保护元件或器件,逐步形成整套保护方案的设计和产品研发,这种发展将会导致兼有过流过压保护的元件以及电路保护模块等新产品的问世。
有部分熔断器制造企业正在准备开发带有智能功能的电路保护元件或电路保护模块,从而开创小型熔断器更新换代的新纪元。
六、小型熔断器的环保要求工业发展对环境产生了破坏,反过来人类对自然与社会的认识进步又提出了保护环境的要求,只有良好的生存环境才能保证人类的美好生活和长久发展。
小型熔断器的无铅化要求是欧洲和日本最先提出的,原定2006年起将不能再使用含有铅、镉、汞等六种元素的零件,不少企业已经开始对供应商提出要求,有些还把禁用的物质扩大到了22种甚至30余种之多,这就给我们小型熔断器的生产企业提出了一个非常严峻的课题,因为这样的变动意味着不仅仅是材料的改变,还牵涉到工艺的改动,甚至是部分设计的改动,对某些产品来说,将是一个很大的工程。
