红外报警器设计方案红外报警器是一种常见的安防设备，主要通过红外线感应人体或物体的移动来发出报警信号。
下面我们将介绍一个红外报警器的设计方案。
一、硬件设计：1. 红外传感器：选择一款高灵敏度、稳定性好的红外传感器，可根据需要选择单向、双向感应器。
2. 控制电路：使用单片机来控制红外传感器和报警器之间的通信和协调工作。
选择适合的单片机并编写相应的程序。
3. 报警器：可以选择蜂鸣器或闪光灯来作为报警器。
根据需要，也可以选择同时使用蜂鸣器和闪光灯。
4. 电源：选择适合的电源供电，可以使用直流电源或锂电池进行供电。
二、软件设计：1. 红外传感器控制程序：编写红外传感器的驱动程序，用于控制传感器的工作模式和参数设置。
2. 报警逻辑程序：编写报警逻辑程序，当红外传感器检测到有人或物体移动时，触发报警器的报警信号。
3. 报警器控制程序：编写报警器的控制程序，用于控制报警器的开关和报警信号的输出。
三、硬件连接：1. 将红外传感器连接到单片机的输入引脚，以读取传感器的信号。
2. 将报警器连接到单片机的输出引脚，以触发报警器的工作。
3. 将电源连接到单片机和其他电路的相应引脚，以提供稳定的电源供电。
四、功能扩展：1. 灵敏度调节：根据需要，可以在电路中加入灵敏度调节电路，以实现对红外传感器的灵敏度进行调节。
2. 报警延时：可以在报警逻辑程序中加入延时功能，即当触发报警后，可以设置一段时间内不再重复触发报警，以避免不必要的干扰。
五、测试和优化：1. 完成硬件和软件的设计后，需要进行测试和优化，确保红外报警器的性能和稳定性。
2. 可以通过改变灵敏度、延时等参数来对红外报警器进行调试和优化，使其在实际应用中达到较好的效果。
以上是一个简单的红外报警器设计方案，设计者可以根据自己的需求和实际情况进行相应的修改和完善。
设计过程中需要考虑安全性、稳定性和易用性等因素，确保红外报警器在使用中能够准确、可靠地发挥作用。

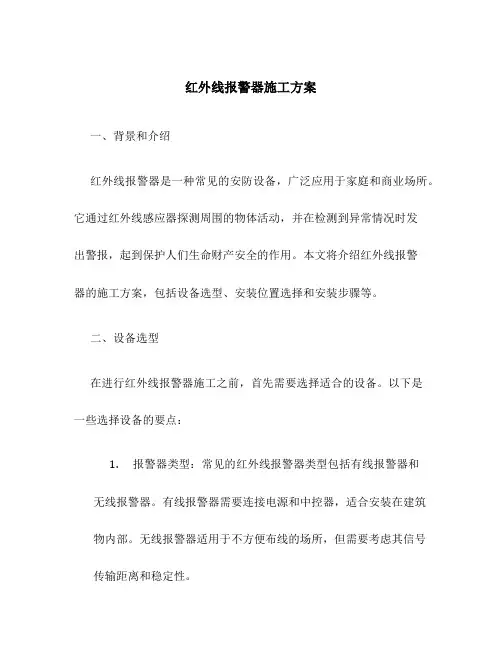

红外线报警器施工方案一、背景和介绍红外线报警器是一种常见的安防设备，广泛应用于家庭和商业场所。
它通过红外线感应器探测周围的物体活动，并在检测到异常情况时发出警报，起到保护人们生命财产安全的作用。
本文将介绍红外线报警器的施工方案，包括设备选型、安装位置选择和安装步骤等。
二、设备选型在进行红外线报警器施工之前，首先需要选择适合的设备。
以下是一些选择设备的要点：1.报警器类型：常见的红外线报警器类型包括有线报警器和无线报警器。
有线报警器需要连接电源和中控器，适合安装在建筑物内部。
无线报警器适用于不方便布线的场所，但需要考虑其信号传输距离和稳定性。
2.探测范围：不同红外线报警器的探测范围不同，需根据具体需求选择合适的探测范围。
通常有十几米至几十米不等。
3.防护等级：根据安装位置和环境条件选择合适的防护等级，以确保设备的正常运行和寿命。
4.附加功能：某些红外线报警器可能具有其他附加功能，如防宠物误报功能、遮挡报警等。
根据实际需求选择合适的功能。
三、安装位置选择选择合适的安装位置是确保红外线报警器正常工作的关键。
以下是一些建议：1.高度选择：红外线报警器通常安装在墙壁或天花板上，安装高度一般在2-2.5米之间。
高度过低容易遭到破坏或干扰，高度过高可能导致探测范围不足。
2.视野范围：红外线报警器的视野范围应能够覆盖需要保护的区域。
需要注意避开直射阳光、空调出风口等可能干扰红外线探测器工作的位置。
3.布线准备：有线报警器需要连接电源和控制器。
在选择安装位置时，需提前准备好布线通道。
四、安装步骤以下是红外线报警器的安装步骤：1.准备工具和材料：扳手、螺丝刀、固定螺丝、布线材料等。
2.安装支架：根据选定的安装位置，使用扳手将支架固定在墙壁或天花板上。
3.连接电源：如果是有线报警器，将电源线接入报警器，并将另一端接到电源插座上。
4.连接控制器（有线报警器）：按照设备说明书上的步骤将报警器与控制器进行连接。
5.调试检测：将报警器调至正常工作状态，测试其对物体活动的感应和报警效果。
红外线报警器的工作原理
红外线报警器是一种常用的安防设备，其工作原理基于红外线传感技术。
红外线是一种电磁波，位于可见光谱和微波之间的频率范围内。
红外线报警器通常由红外线发射器和红外线接收器两个部分组成。
红外线发射器会发射一束红外线，而红外线接收器则会接收这束红外线。
当没有物体阻挡红外线传播时，红外线发射器发出的红外线会直接照射到红外线接收器上。
此时，红外线接收器会正常工作且不会产生报警信号。
然而，当有物体进入红外线传感器的监测范围内时，物体会阻挡红外线的传播。
经过物体后，残余的红外线会重新照射到红外线接收器上。
由于被物体阻挡后的红外线能量较弱，红外线接收器会检测到红外线能量的变化，进而将这一变化转化为电信号。
接着，这个电信号会被红外线报警器内部的电路所处理，如果电路判断出这个变化超过了设定的报警阈值，红外线报警器将发出警报信号，如声音或光线闪烁，以提醒人们有可疑物体进入监测区域。
总体来说，红外线报警器的工作原理是通过红外线的发射和接收来检测物体是否进入了监测区域，并根据红外线能量的变化
判断是否触发报警。
这一工作原理使得红外线报警器在安全防护中起到了重要的作用。
基于CAN总线的红外报警系统的设计第1章红外报警技术应用本设计采用被动式红外报警，被动式红外报警器属于空间控制型探测器。
其警戒范围在不同方向呈多个单波束状态，组成立体扇形感热区域，构成立体警戒。
而且由于其本身不向外界辐射任何能量，是由探测器直接探测来自移动目标的红外辐射。
因此就隐蔽性而言更优于主动式红外报警器。
被动式红外报警器主要是由光学系统、热传感器(或称红外传感器)及报警控制器等部分组成，如图1.1所示。
光学系统红外传感器报警控制器信号处理红外辐射图1.1 被动式红外报警器的基本组成1.1 PM612型红外探测器的原理及应用热释电红外线传感器是20世纪80年代发展起来并从90年代开始大量应用的一种新型高灵敏度探测元件。
它能以非接触形式检测出人体辐射的红外线能量变化，并将其转换成电压信号输出。
将这个电压信号加以放大，便可驱动各种控制电路，如用于电源开关控制、防盗防火报警、自动监测等。
热释电红外传感器不仅适用于防盗报警场所，亦适用于对人体伤害极为严重的高压电及X射线、射线自动报警等。
PM612型热释电红外传感器的采用的是用红外热释电材料锆钛酸铅制成的双敏感元。
某些强介电物质的表面受了红外线的辐射能量，其表面产生温度变化，随着温度的上升或下降，在这些物质表面上就会产生电荷的变化，这种现象称为热释电效应，是热释电效应的一种。
这种现象在锆钛酸铅之类的强介电物质材料上表现得特别显著。
若在锆钛酸铅一类的晶体的上下表面镀膜形成电极，若有红外线间歇地照射，其表面温度上升△T，其晶体内部的原予排列将将产生变化，引起自发极化电荷△P，设该元件的电容量为C，则该元件的电压为△P/C。
这里要指出的是，热释电效应产生的表面电荷不是永存的，只要它出现，很快便被空气中的各离子所结合。
因此，用热释电效应制成的红外线传感器往往需要在元件的前面加机械式的周期遮光装置。
如红外线测温计在测量静止物体(包括人体)时需要加周期遮光装置，只有检测运动的人体时才无遮光装置，所以这种传感器也称为人体运动传感器。
红外线报警器方案红外线报警器是一种通过感应红外线信号来实现报警功能的安全设备，广泛应用于家庭、办公场所和公共场所等多个领域。
本文将介绍一种适用于家庭使用的红外线报警器方案，通过对方案的详细描述，帮助读者了解如何选择和使用红外线报警器。
1. 方案概述红外线报警器是一种使用红外线接收器和发射器的设备，通过对红外线信号的接收和解码，监测目标物体的移动与变化，并在检测到异常情况时触发报警。
2. 红外线报警器的组成（1）红外线接收器：用于接收红外线信号，并将信号转化为电信号；（2）红外线发射器：用于发射红外线信号；（3）控制器：用于接收红外线接收器传来的信号，进行解码和处理，并触发报警信号；（4）报警器：当报警信号触发时，发出声音或光亮的警报。
3. 红外线报警器的工作原理（1）红外线传输原理：红外线在电磁波谱中，位于可见光波段的下方。
红外线传感器能够接收到人体或物体所放射出的热能，通过对红外线的监测和分析，来判断是否存在异常情况。
（2）红外线报警器工作原理：红外线报警器通过红外线发射器将红外线信号发射出去，并由红外线接收器接收返回的红外线信号。
当有人或物体经过时，红外线接收器接收到的信号会发生变化，控制器根据这些变化来判断是否触发报警。
4. 红外线报警器的选择与布置（1）选择合适的红外线报警器：在选择红外线报警器时，需考虑使用环境、监测范围和灵敏度等因素。
对于家庭使用，一般选择监测范围较小，灵敏度适中的红外线报警器。
（2）布置红外线报警器：根据家庭的布局和需要监测的区域，合理布置红外线报警器。
通常可将红外线报警器安装在进入户室的门窗周边或重要通道位置，以便及时感知异常情况。
5. 红外线报警器的使用与注意事项（1）正确安装和设置报警器：根据红外线报警器的使用说明，正确安装和设置报警器，保证其正常工作。
（2）保持环境整洁：定期清理和维护红外线接收器和发射器，以免灰尘或污物影响其正常工作。
（3）测试红外线报警器：定期测试红外线报警器的工作状态，确保其准确性和可靠性。
红外线报警器毕业设计红外线报警器毕业设计在现代社会中，安全问题一直备受关注。
为了保护人们的生命财产安全，各种安防设备应运而生。
其中，红外线报警器作为一种常见的安防设备，被广泛应用于家庭、商业以及公共场所。
本文将介绍一个关于红外线报警器的毕业设计项目，旨在提高其灵敏度和准确性，以更好地满足人们的安全需求。
首先，我们需要了解红外线报警器的工作原理。
红外线报警器通过感应红外线的变化来检测周围环境的变化。
当有人或物体进入红外线感应范围时，红外线报警器会发出警报信号，提醒人们注意。
然而，目前市面上的红外线报警器存在一些问题，例如误报率高、灵敏度不足等。
因此，本毕业设计项目的目标是改进红外线报警器的性能，使其更加可靠和准确。
为了实现这一目标，我们需要进行一系列的研究和实验。
首先，我们将对红外线报警器的感应范围进行优化。
通过调整感应范围的大小和角度，我们可以使红外线报警器更加灵敏，减少误报率。
此外，我们还可以采用更先进的红外线传感器，提高红外线报警器的探测能力。
其次，我们将研究红外线报警器的信号处理算法。
目前，红外线报警器的信号处理算法主要包括阈值判定和滤波处理。
然而，这些算法存在一定的局限性，无法满足复杂环境下的需求。
因此，我们将探索更加精确和智能的信号处理算法，以提高红外线报警器的准确性和可靠性。
此外，我们还将研究红外线报警器的远程监控和管理系统。
通过将红外线报警器与互联网相连，我们可以实现对红外线报警器的远程监控和管理。
这样，即使离开家或办公室，用户也能随时随地了解红外线报警器的工作状态，并及时采取相应措施。
同时，远程监控和管理系统还可以提供数据分析和报警记录功能，帮助用户更好地了解周围环境的变化。
在实施毕业设计项目的过程中，我们将采用多种研究方法和技术手段。
例如，我们将进行实地调研，了解用户对红外线报警器的需求和反馈。
同时，我们还将进行实验室测试，评估不同红外线传感器和信号处理算法的性能。
最后，我们将设计和制造一个原型红外线报警器，并进行实际应用测试，验证其性能和可靠性。

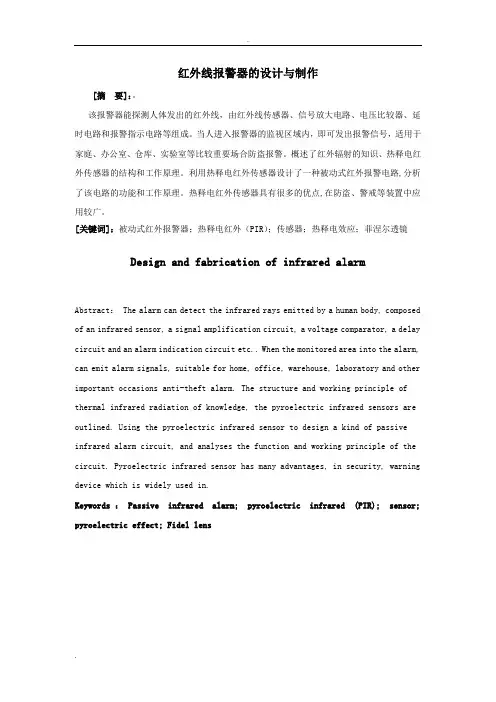

红外线报警器的设计与制作[摘要]：。
该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。
当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
概述了红外辐射的知识、热释电红外传感器的结构和工作原理。
利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
[关键词]：被动式红外报警器；热释电红外（PIR）；传感器；热释电效应；菲涅尔透镜Design and fabrication of infrared alarmAbstract： The alarm can detect the infrared rays emitted by a human body, composed of an infrared sensor, a signal amplification circuit, a voltage comparator, a delay circuit and an alarm indication circuit etc.. When the monitored area into the alarm, can emit alarm signals, suitable for home, office, warehouse, laboratory and other important occasions anti-theft alarm. The structure and working principle of thermal infrared radiation of knowledge, the pyroelectric infrared sensors are outlined. Using the pyroelectric infrared sensor to design a kind of passive infrared alarm circuit, and analyses the function and working principle of the circuit. Pyroelectric infrared sensor has many advantages, in security, warning device which is widely used in.Keywords：Passive infrared alarm; pyroelectric infrared (PIR); sensor; pyroelectric effect; Fidel lens目录第一章绪论 (1)1.1本课题的研究的背景以及现实意义 (1)1.2红外报警器分类及原理 (1)1.3热释电红外传感器的原理特性 (1)第二章电路组成及框图 (4)第三章单元电路设计 (5)3.1电源电路设计 (5)3.1.1 整流滤波电路 (5)3.1.2 稳压电路 (7)3.2放大电路的设计 (8)3.2.1 反相交流放大器 (8)3.2.2 同相交流放大器 (9)3.3比较器电路设计 (9)第四章整机电路及工作原理 (11)第五章电路制作及调试 (14)第六章设计总结2206.1设计功能分析 (22)6.2心得体会 (20)6.3产品进一步升级方案 (20)致谢 (23)参考文献 (24)第一章绪论1.1本课题的研究的背景以及现实意义近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
自制一个红外报警器吧，只要触碰就会持续报警。
自制一个红外报警器。
只要触碰红外线，就会报警，而且如果在远离红外线，报警不会停，除非断开电路。
原理
LED1对齐光敏电阻RL，当未触碰红外线时，红外线直视光敏电阻，光敏电阻阻值变低，相应的三极管Q1截止，光耦未触动，场效应管Q2不导通，LED2不亮。
当触碰红外线时，光敏电阻RL阻值变高，Q1导通，光耦的内部发光二极管点亮，照到内部的光敏二极管，光敏二极管阻值降低，Q2导通，LED2亮起。
当离开红外线时，光敏电阻阻值升高，Q1截止，光耦RL因内部的发光二极管和光敏二极管成串联，发光二极管发光，照到光敏二极管上，光敏二极管阻值降低，当外部Q1断开，电由光敏二极管到发光二极管。
当按K1开关时，光耦内部发光二极管，失电，光敏二极管阻值变大，在松开K1后，光耦不工作，Q2断开，LED2不工作。
改变R1电阻的阻值可以调节灵敏度。
（如有错误，欢迎指正）
@创意电子DIY分享。
红外线报警器设计(000002)1 绪论随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。
现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。
由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。
随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。
在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对某些重要的地点、物品,以及重要的人物也需要非凡的保护。
因此,对现代化的大厦,需要设置多层次、立体化的保安系统。
防盗报警器的作用防盗报警系统就是用探测器对建筑物内外重点区域、重要地点布防,在探测到非法入侵者时,信号传输到报警控制器:声光报警,显示地址,有关值班人员接到报警后,根据情况采取措施,以控制事态的发展。
智能建筑的防盗报警系统,负责建筑内各个点、线、面和区域的侦测任务。
它一般由探测器、区域控制器和报警控制中心三部分组成。
(1)探测器探测器负责探测人员的非法入侵,有异常情况发出声光报警,同时向区域报警器发送信息。
光束遮断式探测器:目前用得较多得是红外对射式,它由红外线发射器和接收器组成。
当罪犯跨越门窗或其它防护区时,遮断红外光而引发报警。
为确保此类探测器的准确需配置频率和相位鉴别电路。
2 产品的整体设计及原理2.1设计原理这一台红外线防盗报警器。
具有以下特点：用当今最流行的AT89C2051单片机控制，体积小，成本低；用红外线收发管进行检测，安装隐蔽，不易被发现；探测信号采用脉冲信号，节能且抗干扰；当有人试图闯入室内时，能自动进行声光报警。
红外线报警器工作原理红外线报警器（Infrared Alarm）是一种常用的入侵报警系统，具有高灵敏度、低功耗、易安装等特点，广泛应用于电子防盗、建筑物安全、智能家居等领域。
本文旨在介绍红外线报警器的工作原理及其相关知识。
一、红外线报警器的组成红外线报警器主要由红外发射器、红外接收器、信号处理器和报警器组成。
红外发射器和红外接收器是红外线报警器的核心部件，信号处理器负责对接收到的信号进行处理，报警器则根据处理后的信号进行报警。
红外线报警器的原理是通过红外线实现对目标物体的探测，当有人或物体经过时，会遮挡红外线，从而触发报警。
具体来说，红外线报警器工作的过程分为两个阶段：发射和接收。
1. 红外发射红外发射器是红外线报警器最先发挥作用的部件，它通过产生高频脉冲信号来驱动红外发射管，将电能转换为红外辐射。
红外辐射是一种电磁波，它的波长在0.76~1000微米之间，可分为近红外、远红外和热辐射三种类型。
红外发射器通常发出的是近红外波段的红外线，其波长范围在0.76~1.5微米之间。
2. 红外接收红外接收器是红外线报警器的另一个核心部件，它负责接收反射回来的红外线，并将其转换为电信号输出。
当有人或物体经过时，遮挡了红外线的一部分，导致接收器测量到的光强度下降。
接收器将接收到的光信号转换为电信号，经过信号处理器进行处理后，输出给报警器。
红外线报警器广泛应用于安防领域，包括电子防盗、建筑物安全、智能家居等领域。
电子防盗是红外线报警器最主要的应用之一。
电子防盗系统通常采用多个红外线报警器组合成一个传感器网，实现对目标物体的全方位探测。
红外线报警器还可用于室内智能家居系统中，通过感应人的存在实现自动照明、空调控制等功能。
优点：①灵敏度高，可探测到微小的物体入侵，减少了误报率；②低功耗，不需要外接电源，可使用独立电源或太阳能电池等，降低了运行成本；③易安装，只需安装在需要监控的地方，不需要改变任何物理结构，方便快捷。
红外线报警器的设计与制作[摘要]：。
该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。
当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
概述了红外辐射的知识、热释电红外传感器的结构和工作原理。
利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
[关键词]：被动式红外报警器；热释电红外（PIR）；传感器；热释电效应；菲涅尔透镜Design and fabrication of infrared alarmAbstract：The alarm can detect the infrared rays emitted by a human body, posed of an infrared sensor, a signal amplification circuit, a voltage parator, a delay circuit and an alarm indication circuit etc.. When the monitored area into the alarm, can emit alarm signals, suitable for home, office, warehouse, laboratory and other important occasions anti-theft alarm. The structure and working principle of thermal infrared radiation of knowledge, the pyroelectric infrared sensors are outlined. Using the pyroelectric infrared sensor to design a kind of passive infrared alarm circuit, and analyses the function and working principle of the circuit. Pyroelectric infrared sensor has many advantages, in security, warning device which is widely used in.Keywords：Passive infrared alarm; pyroelectric infrared (PIR); sensor; pyroelectric effect; Fidel lens目录第一章绪论 11.1本课题的研究的背景以及现实意义 11.2红外报警器分类及原理 11.3热释电红外传感器的原理特性 1 第二章电路组成及框图 4 第三章单元电路设计 53.1电源电路设计 53.1.1 整流滤波电路 (5)3.1.2 稳压电路 (7)3.2放大电路的设计83.2.1 反相交流放大器 (8)3.2.2 同相交流放大器 (9)3.3比较器电路设计9 第四章整机电路及工作原理1 1 第五章电路制作及调试1 4 第六章设计总结2306.1设计功能分析2 36.2心得体会206.3产品进一步升级方案20致谢23参考文献24第一章绪论1.1本课题的研究的背景以及现实意义近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强，造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
报警器这时正为人们解决了不少问题。
但是市场上的报警器大部分都是用于一些大公司及财政机构。
价格高昂，一般人们难以接受。
如果设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
由于红外线是不可见光，有很强的隐蔽性和XX性，因此在防盗、警戒等安保装置中得到了广泛的应用，此外，在电子防盗、人体探测等领域中，被动式热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到广大用户和专业人士的欢迎。
红外报警器大多数采用国外的先进技术，其功能也非常先进。
其中包括被动式热释电型红外报警器，也即是本文将研究的产品。
还有红外监控无线报警器，超声波防盗报警器,红外线防盗报警器，高灵敏红外报警器,触摸式延时防盗报警器, 触摸式防盗报警器，红外报警器，红外线声光报警器。
其外，可用红外报警器原理控制各种电器的运行。
1.2 红外报警器分类及原理红外报警器分为主动红外报警和被动红外报警，主动红外入侵报警器是由发射机和接收机组成，发射机是由电源、发光源和光学系统组成，接收机是由光学系统、光电传感器、放大器、信号处理器等部分组成。
主动红外报警器是一种红外线光束遮挡型报警器，发射机中的红外发光二极管在电源的激发下，发出一束经过调制的红外光束（此光束的波长约在0.8～0.95微米之间），经过光学系统的作用变成平行光发射出去。
此光束被接收机接收，由接收机中的红外光电传感器把光信号转换成信号，经过电路处理后传给报警控制器。
由发射机发射出的红外线经过防X区到达接收机，构成了一条警戒线。
正常情况下，接收机收到的是一个稳定的光信号，当有人入侵该警戒线时，红外光束被遮挡，接收机收到的红外信号发生变化，提取这一变化，经放大和适当处理，控制器发出的报警信号。
目前此类报警器有二光束、三光束还有多光束的红外栅栏等。
一般应用在周界防X居多，最大的优点就是防X距离远，能达到被动红外的十倍以上探测距离。
被动红外报警器主要是根据外界红外能量的变化来判断是否有人在移动。
人体的红外能量与环境有差别，当人通过探测区域时，报警器收集到的这个不同的红外能量的位置变化，进而通过分析发出报警。
人体都有恒定的体温，一般在37度左右，会发出特定波长10μm 左右的红外线，被动红外报警器就是靠探测人体发射的10μm左右的红外线而进行工作的。
人体发射的10μm左右的红外线通过菲涅尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
被动红外报警器是以探测人体辐射为目标的，所以热释电元件对波长为10μm左右的红外辐射必须非常敏感。
为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲涅尔滤光片，使环境的干扰受到明显的控制作用。
其传感器包含两个互相串联或并联的热释电元件。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是报警器无信号输出。
一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同不能抵消，经信号处理而报警。
用它制作的防盗报警器与目前市场上销售的许多防盗报警器材相比，具有如下特点：1. 不需要用红外线或电磁波等发射源。
2. 灵敏度高、控制X围大。
3. 隐蔽性好，可流动安装。
1.3热释电红外传感器的原理特性热释电红外传感器和热电偶都是基于热电效应原理的热电型红外传感器。
不同的是热释电红外传感器的热电系数远远高于热电偶，其内部的热电元由高热电系数的铁钛酸铅汞陶瓷以及钽酸锂、硫酸三甘铁等配合滤光镜片窗口组成，其极化随温度的变化而变化。
为了抑制因自身温度变化而产生的干扰该传感器在工艺上将两个特征一致的热电元反向串联或接成差动平衡电路方式，因而能以非接触式检测出物体放出的红外线能量变化并将其转换为电信号输出。
热释电红外传感器在结构上引入场效应管的目的在于完成阻抗变换。
由于热电元输出的是电荷信号，并不能直接使用因而需要用电阻将其转换为电压形式该电阻阻抗高达104MΩ，故引入的N沟道结型场效应管应接成共漏形式即源极跟随器来完成阻抗变换。
热释电红外传感器由传感探测元、干涉滤光片和场效应管匹配器三部分组成。
设计时应将高热电材料制成一定厚度的薄片，并在它的两面镀上金属电极，然后加电对其进行极化，这样便制成了热释电探测元。
由于加电极化的电压是有极性的，因此极化后的探测元也是有正、负极性的。
双探测元热释电红外传感器的结构。
使用时D端接电源正极，G端接电源负极，S端为信号输出。
该传感器将两个极性相反、特性一致的探测元串接在一起，目的是消除因环境和自身变化引起的干扰。
它利用两个极性相反、大小相等的干扰信号在内部相互抵消的原理来使传感器得到补偿。
对于辐射至传感器的红外辐射，热释电传感器通过安装在传感器前面的菲涅尔透镜将其聚焦后加至两个探测元上，从而使传感器输出电压信号。
制造热释电红外探测元的高热电材料是一种广谱材料，它的探测波长X围为0．2～20μm。
为了对某一波长X围的红外辐射有较高的敏感度，该传感器在窗口上加装了一块干涉滤波片。
这种滤波片除了允许某些波长X围的红外辐射通过外，还能将灯光、阳光和其它红外辐射拒之门外。
1.3课题论述总体结构安排第一章叙述了红外线放到报警器的背景、分类以及基本原理。
第二章则主要介绍设计电路组成及框图。
第三章主要讨论单元电路的设计。
第四章是红外线报警器的整机电路和工作原理的阐述。
第五章为红外线报警器的安装与调试。
第六章为总结和展望，总结本课题设计的总体思路，产品的功能以及对于产品功能升级等进行情景展望。
第二章电路组成及框图随着电子技术的飞速发展和日益普及，电子报警器已经在各企业事业单位和人们的日常生活中得到广泛的应用，红外线报警器可监视几米到几十米X围内移动的人体，当有人在该X围内走动时，发出报警。
其电路的组成框图如图2-1所示。
图2-1 报警器电路的组成图1．电源：通过交流电经变压器的变压、桥式二极管的整流、电容的滤波、稳压器的稳压得到5V的直流电压。
2．传感器：传感器主要是用来采集人体的红外线信号并将该信号转换成电信号的器件。
3．放大滤波：是由集成运算放大器LM324和电容构成对传感器的信号进行放大和滤波供下一级电路使用。
4．比较器：这里采用的是双限电压比较器，把电路中的基准电压U1和U2作为参考电压（U1>U2）与比较器输出的电压作比较控制指示电路指示是否有人进入的情况。
第三章单元电路设计3.1 电源电路设计直流电源（DC power）有正、负两个电极，当两个电极与电路连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极到负极的电流来为电路工作提供能量。
在设计采用的是5V的芯片，所以电路设计为5V的电源。
