电梯功能及结构图
一、主要是由控制部分、驱动部分及曳引部分组成。
从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。
电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。
二、为什么电梯在楼上，而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。
唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。
图文解说电梯电气原理知识电梯门锁、检修、抱闸线圈、运行继电器回路1、原理图2、原理说明门锁JMS：在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。
检修JM：在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。
抱闸线圈：DZZ在下列四种状态下，抱闸线圈得电，制动器打开：（1）快车上行，即S↑、K↑。
（2）快车下行，即X↑，K↑。
（3）慢车上行，即S↑，M↑。
（4）慢车下行，即X↑、M↑。
电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。
电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。
电阻RZ2构成DZZ的放电回路。
为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。
运行继电器JYT：当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。
加速与减速延时继电器1、原理图2、原理说明：当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。
当J1SA释放时，一级加速接触器1A吸合，电梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。
电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑，形成1级、2级、3级减速。

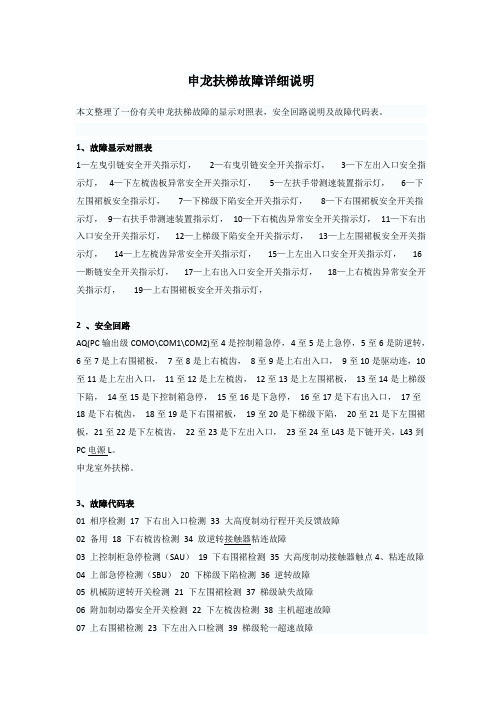

申龙扶梯故障详细说明本文整理了一份有关申龙扶梯故障的显示对照表，安全回路说明及故障代码表。
1、故障显示对照表1—左曳引链安全开关指示灯， 2—右曳引链安全开关指示灯，3—下左出入口安全指示灯， 4—下左梳齿板异常安全开关指示灯， 5—左扶手带测速装置指示灯，6—下左围裙板安全指示灯， 7—下梯级下陷安全开关指示灯， 8—下右围裙板安全开关指示灯， 9—右扶手带测速装置指示灯， 10—下右梳齿异常安全开关指示灯， 11—下右出入口安全开关指示灯，12—上梯级下陷安全开关指示灯，13—上左围裙板安全开关指示灯，14—上左梳齿异常安全开关指示灯，15—上左出入口安全开关指示灯，16—断链安全开关指示灯，17—上右出入口安全开关指示灯，18—上右梳齿异常安全开关指示灯， 19—上右围裙板安全开关指示灯，2 、安全回路AQ(PC输出级COMO\COM1\COM2)至4是控制箱急停，4至5是上急停，5至6是防逆转，6至7是上右围裙板，7至8是上右梳齿，8至9是上右出入口，9至10是驱动连，10至11是上左出入口，11至12是上左梳齿，12至13是上左围裙板，13至14是上梯级下陷，14至15是下控制箱急停，15至16是下急停，16至17是下右出入口，17至18是下右梳齿，18至19是下右围裙板，19至20是下梯级下陷，20至21是下左围裙板，21至22是下左梳齿，22至23是下左出入口，23至24至L43是下链开关，L43到PC电源L。
申龙室外扶梯。
3、故障代码表01 相序检测17 下右出入口检测33 大高度制动行程开关反馈故障02 备用18 下右梳齿检测34 放逆转接触器粘连故障03 上控制柜急停检测（SAU）19 下右围裙检测35 大高度制动接触器触点4、粘连故障04 上部急停检测（SBU）20 下梯级下陷检测36 逆转故障05 机械防逆转开关检测21 下左围裙检测37 梯级缺失故障06 附加制动器安全开关检测22 下左梳齿检测38 主机超速故障07 上右围裙检测23 下左出入口检测39 梯级轮一超速故障08 上右梳齿检测24 下左曳引链检测40 梯级轮2超速故障09 上右出入口检测25 下右曳引链检测41 左扶手带超速故障10 驱动链检测26 备用42 右扶手带超速故障11 上左出入口检测27 主控制器与检测板通讯故障43 主机欠速故障12 上左梳齿检测28 上下行信号粘连故障44 梯级轮1欠速故障13 上左围裙检测29 接触器粘连检测信号粘连故障45 梯级轮2欠速故障14 上梯级下陷、中间急停、保养锁检测30 安全回路故障46 左扶手带欠速故障15 备用31 变频器故障47 右扶手带欠速故障16 下控制箱急停检测32 抱闸行程开关反馈故障48 梯级轮速度不检测故障。
电梯电气原理图电梯电气原理图一．概述不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。
电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。
操纵是实行每个控制环节的方式和手段。
二．常规继电器控制的典型控制环节1.自动开关门的控制线路自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。
为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。
当用小型直流伺服电机时，可用电阻串并联方法。
采用小型交流转矩电动机时，常用加涡流制动器的调速方法。
直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。
2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。
乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。
电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。
信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。
3.电梯的选层定向控制方法常用的机种如下；手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4.电梯的定向，选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。
方向控制环节必须注意以下几点：轿内召唤指令优先于各层楼召唤指令而定向。
电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。
电梯工作原理及结构图 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电梯功能及结构图一、主要是由控制部分、驱动部分及曳引部分组成。
从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。
电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。
二、为什么电梯在楼上，而在一楼一按它就会下来呀电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。
唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。
