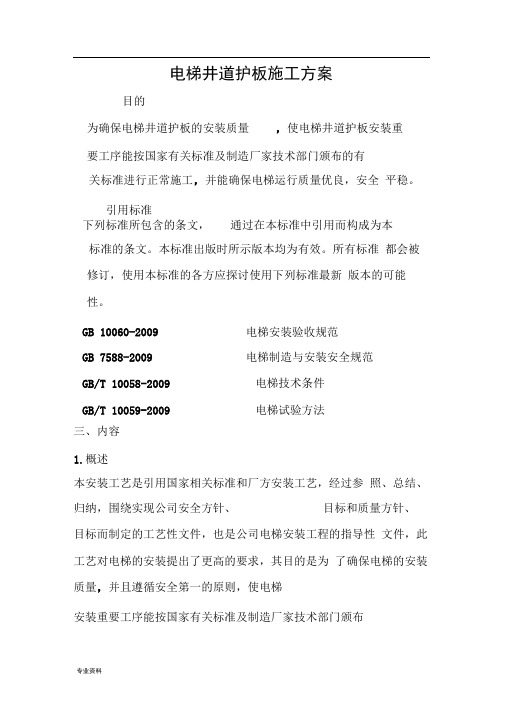

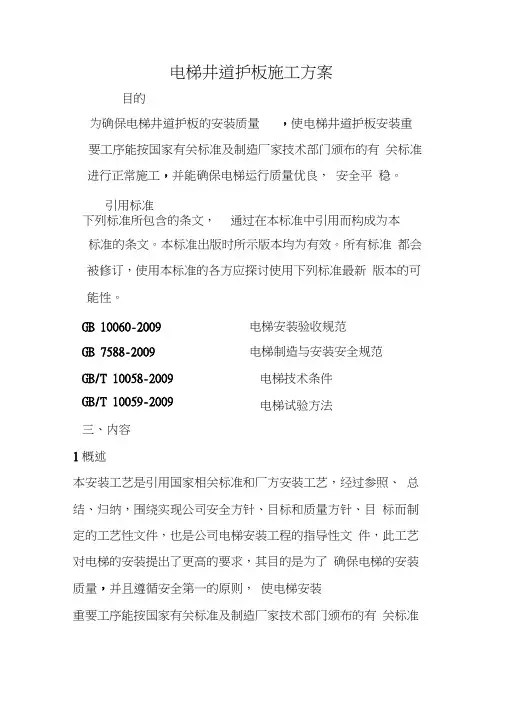

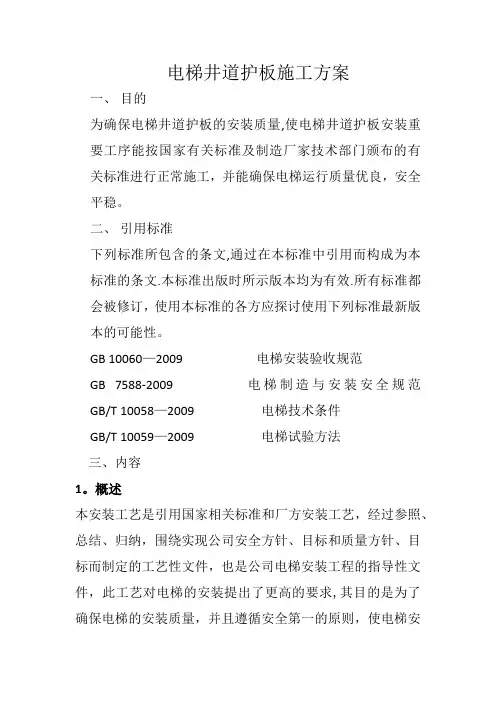

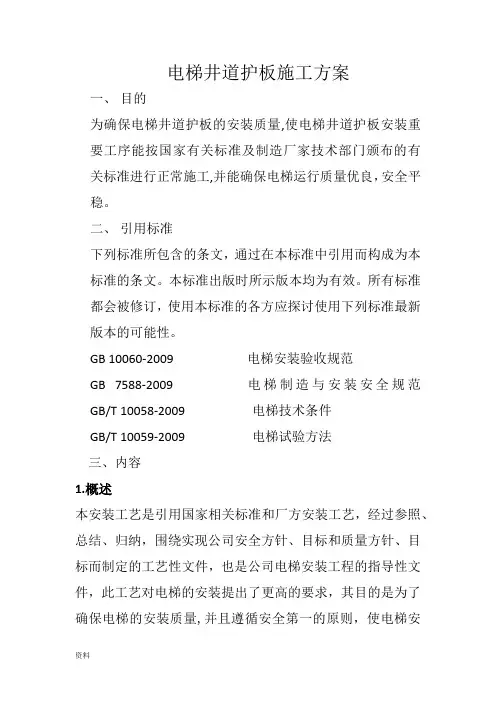

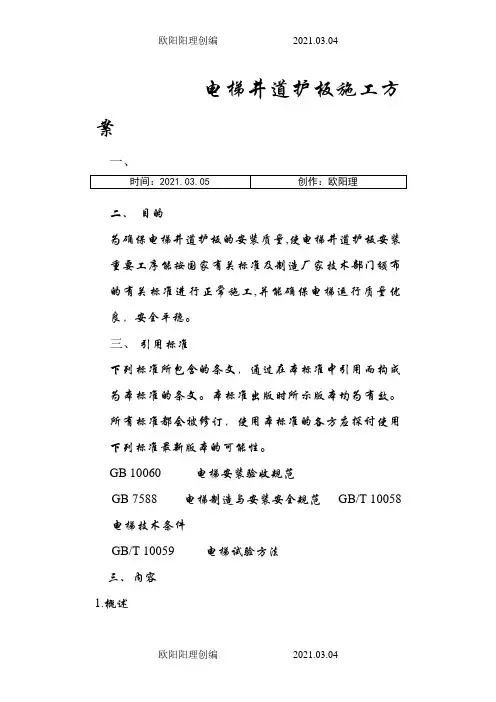

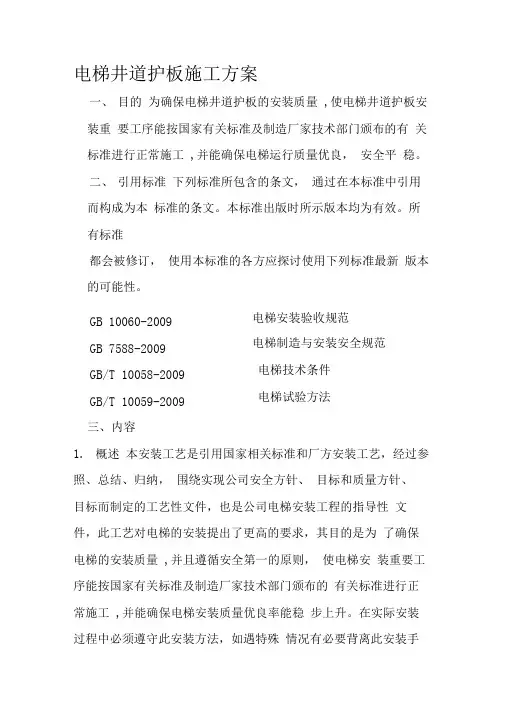

电梯井道护板施工方案一、目的为确保电梯井道护板的安装质量,使电梯井道护板安装重要工序能按国家有关标准及制造厂家技术部门颁布的有关标准进行正常施工,并能确保电梯运行质量优良，安全平稳。
二、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 10060-2009 电梯安装验收规范GB 7588-2009 电梯制造与安装安全规范GB/T 10058-2009 电梯技术条件GB/T 10059-2009 电梯试验方法三、内容1.概述本安装工艺是引用国家相关标准和厂方安装工艺，经过参照、总结、归纳，围绕实现公司安全方针、目标和质量方针、目标而制定的工艺性文件，也是公司电梯安装工程的指导性文件，此工艺对电梯的安装提出了更高的要求，其目的是为了确保电梯的安装质量,并且遵循安全第一的原则，使电梯安装重要工序能按国家有关标准及制造厂家技术部门颁布的有关标准进行正常施工,并能确保电梯安装质量优良率能稳步上升。
在实际安装过程中必须遵守此安装方法，如遇特殊情况有必要背离此安装手册所描述的方法，须经项目经理结合相关部门进行风险评估并仔细设计安装方案后，方能进行施工。
为确保高效、安全的安装，以下几点必须做到：施工现场必须符合安装条件部件堆放点到电梯井道必须有一条畅通且距离尽可能短的运输通道项目经理必须先检查井道尺寸电梯部件全部发货到工地与客户确认安装日期现场需有独立且可上锁的主电源配备足够的安装工具备齐个人安全防护用品2. 安全事项2.1 安全概述在整个安装过程中必须严格执行电梯安全施工规定,只有持有效特种作业上岗证的人员才可进行施工.2.2 电器操作安全事项在任何时候,施工人员都必须知道且遵循下列的安全规范进行操作。
1.确保所有电源都断开。
2.检查所有电源都没有短路情况。
3.检查所有安装都是在无电情况下进行。
4.检查有需要的接地回路(此项操作只可以有持有操作证的人员，并且和大楼的电气管理员共同执行)5.活动部件的周围进行防护措施。
2.3 安全防护措施1．熟悉现场施工环境、安全要求和工地管理规定，保持工作区域清洁无障碍。
2．遵循电梯安装方面相应的国家标准及当地政府部门的安全法规和规定。
3．现场需有独立可上锁的电源。
4．个人防护用品需备齐，且安全可靠，进入施工现场必须穿着工作服、工作鞋及戴好安全帽，进入井道内施工必须佩带好安全带。
5．为了防止在施工进程中不慎坠落致命或受伤，请务必正确地使用安全带及安全带自锁器。
6．如果在轿顶有坠落的危险，安全带的吊绳必须缩短300mm。
7．在任何时候都不要在吊装物下方区域工作。
8．确保电梯井道内所有的部件都放置在合适且安全的部位。
9．按照国家和当地政府规定要求正确使用起重机械。
10．确保使用的工具设备完好，正确合理地使用手动工具，电动工具必须确保在良好的接地状况下使用。
11．定期检查工地的安全状况及工具设备的安全性能。
12．按照国家和当地政府规定要求正确处理施工废弃材料。
3.工地要求在工程开始安装前必须对工地进行以下检查：1．井道壁就平整，不得有凸出异物及与电梯无关的管道或设备。
2．机房、井道内有足够的照明，施工照明必须使用36V （或以下）的行灯。
3．根据电梯布置图在机房或井道顶部设置吊钩，并标明限吊吨位。
4．每个楼层厅门口必须有楼层装饰完成面的标高线。
5．对于群控电梯，在顶层或底层设备置水平和垂直轴线。
6．清理井道及底坑，底坑应无垃圾和积水，且防水层必须完成。
7．根据电梯产品的开箱材料数量合理准备库房的使用面积。
库房应干燥、封闭、可锁并有照明灯。
尽可能将库房靠近其电梯安装位置附近。
8．施工现场和道路必须确保安全畅通，并有一个有运送较大电梯部件的通道（便于电梯设备的搬运）9．根据国家及当地政府规定在电梯层门口安装防护板：每个层门入口安装临时的防护板，其尺寸要求高度应≥1200 mm，宽度应大于门洞宽度两边加100 mm，而且门能开启和关闭。
10．有适合的地方堆放建筑及施工废弃物。
4.脚手架检查1．脚手架必须根据电梯土建布置图及各部件在井道内的安装位置，并放出安装施工时的操作距离，全面考虑主、付导轨的安装位置再确定脚手架的平面布置。
2．脚手架材料选用直径48 mm、壁厚3.5 mm的无缝钢管，且无弯曲变形、破裂损坏。
3．脚手架应按国家施工脚手架安全规范搭设，并应有良好的接地，横管顶靠井道壁，不得出现摇摆晃动。
4．在厅门预留位置（根据电梯安装施工布置图）上下各400 mm的厅门位置搭设横管。
厅门口的横管应顶靠井道后壁，以免妨碍厅门的安装。
5．在脚手架上使用的脚踏板厚度不小于40 mm，单板宽度不小于300 mm，长度应稳固于脚手架两端钢管上并至少超出150 mm，踏板两端应钉制防移动横档，并排放置两踏板同时使用。
6．对于高层电梯井道，每隔4-5楼层应设一个安全网。
7．脚手架高度超过30米时，从顶端30米以下应架设双管或架设一道承重梁加固，避免脚手架因自重过重而引起坍塌。
8．脚手架的承载能力应大于每平方米250公斤。
9．脚手架搭建完毕后，应有搭建单位提供验收合格证书或质量保证书面证明。
10．检查各层厅门口的防护栏状况，并在厅门口醒目位置张贴警示标语。
5.电梯安装基本步骤6．材料开箱清点1．库房内物品应分类堆放（电梯材料、计量器具、个人防护用品、急救箱、灭火器等）并予以标识。
2．根据装箱清单逐一进行开箱清点电梯部件及数量，并对装箱清单的电梯部件名称、数量打√确认记号。
电梯部件箱号及装箱清单应专人妥善保管，以免丢失。
3．对于暂时不开箱的电梯部件，应做好电梯设备的防尘、防雨保护措施，并对未开箱部件的堆放场地作围栏措施，以免设备损坏。
4．对开箱后的电梯材料应及时搬运至库房，材料在库房内应堆放整齐，对于易变形的部件，如导轨、轿厢壁、厅门等电梯设备须放置平稳，以防变形。
5．安全部件不得重叠堆放。
6．库房内材料应有专人负责管理。
7．电梯样板架的制作放样流程控制1．电梯样板的制作及放样允许误差不得大于0.2MM。
2．样板架的放置和实际操作中，根据多年来的实际操作经验应按图所列进行放样（如图所例、附图），要比其他老办法要准确而省时间。
3．厅门口的样线须平行于楼层参考线。
从顶层厅门口测量样线至四周井道壁的水平距离是否符合电梯布置图的部件安装位置要求，直至最低层的厅门。
4．多台电梯施工中，如电梯的井道成对称形排列，应在服务层划出中心线（轴心线），按中心线划出每台电梯门中心的具体位置。
各台电梯层门中心线相互之间允许误差不得大于5MM，门套与门套之间的误差也不得大于5MM，如发现井道偏差不符合要求，无法根据上述要求进行正常安装时应与用户协商，征求用户意见，根据实际情况提出最佳施工方案（以书面形式提出，画出草图以备查）。
5．无法整改的电梯井道（与设计图尺寸相距很大的电梯井道土建，必须有用户签章并应有技术门认可方可施工，否则，造成后果将严肃处理。
）6．一般井道内应放置上下二副样板，高层应有二副以上的样板，以免造成误差。
样板放线采用0.3-0.5MM钢丝，不得采用铅丝放样。
电梯样板放置后，必须经班组技术负责人复查并经自验人员进行验收合格后方可进行下道工序。
7．并联电梯样板，应根据建筑及门套施工尺寸，做到各梯的门套处墙面等厚、两边宽度一致、两列电梯厅门口相对一致，以保证电梯门套施工的美观要求。
8．样板确定后，需将各样板垂线牢牢固定，并保证样板垂线点处无滑移现象。
·将门机支架用螺栓与门额、前壁连接。
·将门机搬入轿顶的安装位置，用螺栓把门机连接到门机支架上。
·调整门机高度至合适位置。
·调整门机的垂直度和门轨的水平度，其偏差应小于0.5/1000mm。
·调整完毕后紧固所有连接螺栓。
8.安装位置及材料和材质1.各建筑物需要安装井道护板数据明细如下：2.安装井道护板工艺说明：安装井道护板后保证井道壁距离地坎距离小于150mm，两边宽度各大于开门宽度50mm，强度达到GB7588-2003,要求300N分布在5平方厘米上无永久变形或弹性变形不大于10mm。
电梯井道护板材质为1.2mm厚镀锌钢板（防锈）和40mm角铁作为筋骨，筋骨间距100mm，连接采用拉铆钉连接，拉铆钉横向竖向间距100mm。
工艺有点：具有防火防锈坚固耐用。
9. 检修运行状态：⒈当需要对电梯进行日常维修保养或处理和检查电梯的故障时，就需要电梯处于检修状态。
本电梯的检修运行状态分别通过机房控制柜上的“紧急电动运行转换开关”和轿顶检修盒上的“检修运行转换开关”来实现。
两者开关相互互锁，一旦操纵轿顶检修运行开关，机房操作即可失效，以确保轿顶操作人员的安全。
⒉检修运行状态仍必须把电梯的厅门和轿门全部关闭后方可运行。
⒊检修运行状态的使用必须是经过专业培训的检修人员方可操作，其他人员一律不得操作。
10. 机房和井道管理：⒈根据使用单位具体情况，在机房内可设专业维修人员值班管理，其他人员严禁入内。
⒉机房和井道需保证没有雨水浸入的可能，去机房的通道不得有障碍物。
⒊机房内应当干燥，与水箱、水管及烟道隔离，保持通风良好，并有充分的照明，机房的温度不宜过高。
⒋机房内不得用作与电梯武官的储藏室，除检查维修电梯所需的工具、仪器、灭火设备和电梯备件外，不应存放其他物品。
⒌井道内除电梯设备外，不应有水管、线管等与电梯第五章定位和测量放线施工方案无关的设备。
⒍电梯长期不投入使用时，应将机房的总电源切断。
天津普辉电梯安装工程有限公司2016.6.17页脚内容10。
