教二二楼视频监控系统设计方案课程名称：弱电工程综合实训指引教师：项目设计：闭路电视监控系统设计人：班级项目小组：第6组组员目录目录....................................................... 错误!未定义书签。
1 工程概况................................................. 错误!未定义书签。
1.1 建筑物概述........................................................................................ 错误!未定义书签。
1.2 视频监控的意义................................................................................ 错误!未定义书签。
2 系统设计原则............................................. 错误!未定义书签。
3 系统设计根据............................................. 错误!未定义书签。
4 方案总体设计............................................. 错误!未定义书签。
4.1 系统设计方案.................................................................................... 错误!未定义书签。
4.1.1 视频模拟解决部分................................................................. 错误!未定义书签。
4.1.2 通信部分................................................................................. 错误!未定义书签。

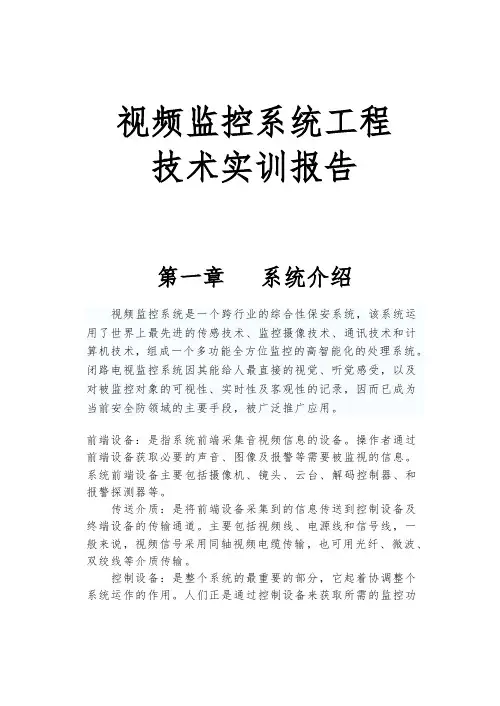

视频监控系统工程技术实训报告第一章系统介绍视频监控系统是一个跨行业的综合性保安系统，该系统运用了世界上最先进的传感技术、监控摄像技术、通讯技术和计算机技术，组成一个多功能全方位监控的高智能化的处理系统。
闭路电视监控系统因其能给人最直接的视觉、听觉感受，以及对被监控对象的可视性、实时性及客观性的记录，因而已成为当前安全防领域的主要手段，被广泛推广应用。
前端设备：是指系统前端采集音视频信息的设备。
操作者通过前端设备获取必要的声音、图像及报警等需要被监视的信息。
系统前端设备主要包括摄像机、镜头、云台、解码控制器、和报警探测器等。
传送介质：是将前端设备采集到的信息传送到控制设备及终端设备的传输通道。
主要包括视频线、电源线和信号线，一般来说，视频信号采用同轴视频电缆传输，也可用光纤、微波、双绞线等介质传输。
控制设备：是整个系统的最重要的部分，它起着协调整个系统运作的作用。
人们正是通过控制设备来获取所需的监控功能。
满足不同监控目的的需要。
控制设备主要包括音、视频矩阵切换控制器、控制键盘、报警控制器和操作控制台。
终端设备：是系统对所获取的声音、图像、报警等信息进行综合后，以各种方式予以显示的设备。
系统正是通过终端设备的显示来提供给人最直接的视觉、听觉感受，以及被监控对象提供的可视性、实时性及客观性的记录。
系统终端设备主要包括监视器、录像机等。
第二章设计思路在设计方案时，我们严格掌握三个原则：本着器材先进、可靠的原则，选择器材和设备，力求做到技术先进，安全可靠，防严密，做到万无一失。
各配套设备的性能和技术要求应协调一致，所用的器材应符合国家标准和行业规。
该闭路监控系统应达到如下要求：（1）可靠性作为安防系统的组成部分可靠性应是第一位的。
在系统设计、设备选型、调试、安装等环节都应严格执行国家、行业的有关标准及公安部门有关安全技术防的要求，贯彻质量条例，保证系统的可靠性。
（2）独立性监控系统应建成为直属保卫部门一体化管理的独立体系，减少监控系统可能遭到的各种损坏或其它系统可能造成的干扰。
一、实训目的本次监控实训旨在通过实际操作和理论学习，使学生掌握视频监控系统的基本原理、设计方法、安装调试和维护保养技能。
通过实训，提升学生对视频监控技术的理解和应用能力，为今后从事相关领域工作打下坚实基础。
二、实训环境实训场地为XX学校电子实训室，配备有模拟监控设备、实际监控设备、计算机、投影仪等教学设施。
三、实训原理视频监控系统主要由前端设备、传输网络、控制中心和管理系统组成。
前端设备负责采集视频信号，传输网络负责将视频信号传输至控制中心，控制中心负责处理和存储视频数据，管理系统负责监控系统的管理和维护。
四、实训过程1. 前端设备认知与操作（1）学习摄像机、红外灯、云台等前端设备的基本原理和功能。
（2）熟悉摄像机、红外灯、云台等设备的安装方法和调试技巧。
（3）进行实际操作，安装摄像机、红外灯、云台等设备，并进行调试。
2. 传输网络认知与操作（1）学习有线传输、无线传输等传输方式的基本原理和特点。
（2）熟悉传输网络的设计方法和布线要求。
（3）进行实际操作，搭建有线传输网络和无线传输网络，并进行测试。
3. 控制中心认知与操作（1）学习视频矩阵、录像机、解码器等控制中心设备的基本原理和功能。
（2）熟悉控制中心设备的安装方法和调试技巧。
（3）进行实际操作，安装视频矩阵、录像机、解码器等设备，并进行调试。
4. 管理系统认知与操作（1）学习监控软件的基本功能和操作方法。
（2）熟悉监控软件的配置和优化技巧。
（3）进行实际操作，使用监控软件进行实时监控、录像回放、设备管理等功能。
5. 系统集成与调试（1）根据实训要求，设计视频监控系统方案。
（2）进行系统集成，连接前端设备、传输网络、控制中心和管理系统。
（3）进行系统调试，确保系统稳定运行。
6. 系统维护与保养（1）学习视频监控系统的常见故障和排除方法。
（2）熟悉视频监控系统的维护保养方法。
（3）进行实际操作，对视频监控系统进行维护保养。
五、实训结果通过本次实训，学员掌握了以下知识和技能：1. 视频监控系统的基本原理和组成。

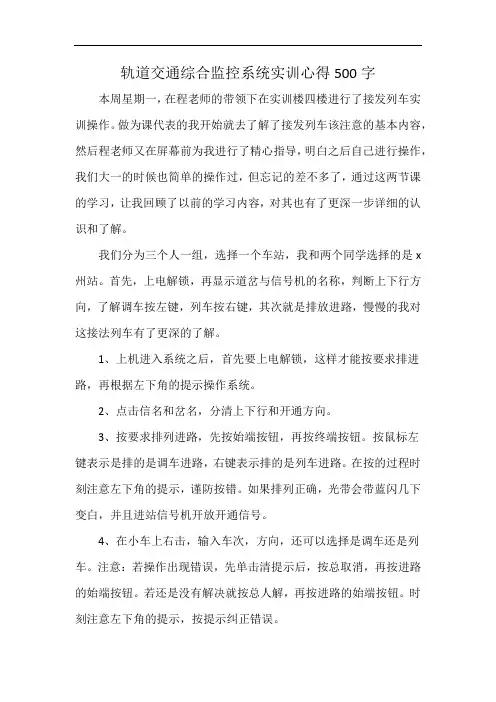

轨道交通综合监控系统实训心得500字本周星期一，在程老师的带领下在实训楼四楼进行了接发列车实训操作。
做为课代表的我开始就去了解了接发列车该注意的基本内容，然后程老师又在屏幕前为我进行了精心指导，明白之后自己进行操作，我们大一的时候也简单的操作过，但忘记的差不多了，通过这两节课的学习，让我回顾了以前的学习内容，对其也有了更深一步详细的认识和了解。
我们分为三个人一组，选择一个车站，我和两个同学选择的是x 州站。
首先，上电解锁，再显示道岔与信号机的名称，判断上下行方向，了解调车按左键，列车按右键，其次就是排放进路，慢慢的我对这接法列车有了更深的了解。
1、上机进入系统之后，首先要上电解锁，这样才能按要求排进路，再根据左下角的提示操作系统。
2、点击信名和岔名，分清上下行和开通方向。
3、按要求排列进路，先按始端按钮，再按终端按钮。
按鼠标左键表示是排的是调车进路，右键表示排的是列车进路。
在按的过程时刻注意左下角的提示，谨防按错。
如果排列正确，光带会带蓝闪几下变白，并且进站信号机开放开通信号。
4、在小车上右击，输入车次，方向，还可以选择是调车还是列车。
注意：若操作出现错误，先单击清提示后，按总取消，再按进路的始端按钮。
若还是没有解决就按总人解，再按进路的始端按钮。
时刻注意左下角的提示，按提示纠正错误。
调车信号除了可以用作调车信号，也可以用作列车信号，但是列车信号只可以用作列车信号（1）总取消：当进路出现故障时，前方区段没有被占用，就点击“总取消”然后再点击时段按钮；（2）总人解：当进路已经接近锁闭时要取消进路，点击”总人解”按钮和进路“始端”按钮，按照提示输入口令后，始端信号机处于开始倒计时，计时完毕进路解锁。
说明：当信号关闭后，根据近进路性质延迟解锁。
接车进路及正线发车进路延时时间为3分钟，其它进延时时间为30秒。

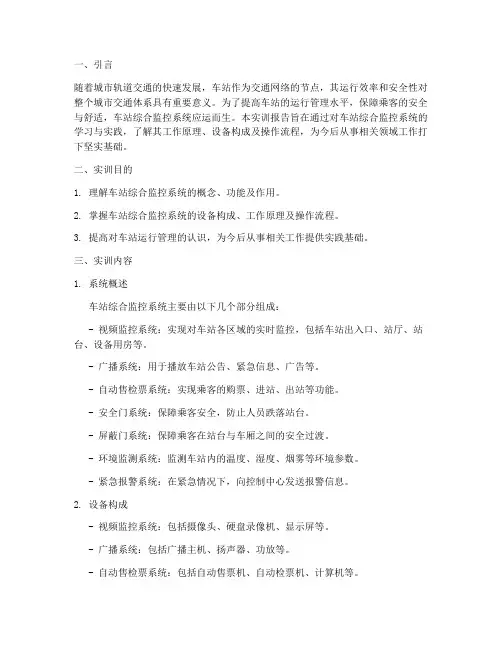

一、引言随着城市轨道交通的快速发展，车站作为交通网络的节点，其运行效率和安全性对整个城市交通体系具有重要意义。
为了提高车站的运行管理水平，保障乘客的安全与舒适，车站综合监控系统应运而生。
本实训报告旨在通过对车站综合监控系统的学习与实践，了解其工作原理、设备构成及操作流程，为今后从事相关领域工作打下坚实基础。
二、实训目的1. 理解车站综合监控系统的概念、功能及作用。
2. 掌握车站综合监控系统的设备构成、工作原理及操作流程。
3. 提高对车站运行管理的认识，为今后从事相关工作提供实践基础。
三、实训内容1. 系统概述车站综合监控系统主要由以下几个部分组成：- 视频监控系统：实现对车站各区域的实时监控，包括车站出入口、站厅、站台、设备用房等。
- 广播系统：用于播放车站公告、紧急信息、广告等。
- 自动售检票系统：实现乘客的购票、进站、出站等功能。
- 安全门系统：保障乘客安全，防止人员跌落站台。
- 屏蔽门系统：保障乘客在站台与车厢之间的安全过渡。
- 环境监测系统：监测车站内的温度、湿度、烟雾等环境参数。
- 紧急报警系统：在紧急情况下，向控制中心发送报警信息。
2. 设备构成- 视频监控系统：包括摄像头、硬盘录像机、显示屏等。
- 广播系统：包括广播主机、扬声器、功放等。
- 自动售检票系统：包括自动售票机、自动检票机、计算机等。
- 安全门系统：包括安全门控制器、安全门驱动器、安全门传感器等。
- 屏蔽门系统：包括屏蔽门控制器、屏蔽门驱动器、屏蔽门传感器等。
- 环境监测系统：包括温度传感器、湿度传感器、烟雾传感器等。
- 紧急报警系统：包括报警按钮、报警主机、报警显示屏等。
3. 操作流程- 视频监控系统：通过摄像头采集画面，传输至硬盘录像机存储，通过显示屏实时显示或回放。
- 广播系统：通过广播主机播放音频，传输至扬声器输出。
- 自动售检票系统：乘客通过自动售票机购票、通过自动检票机进站、出站。
- 安全门系统：在乘客通过时自动打开，在乘客离开后自动关闭。

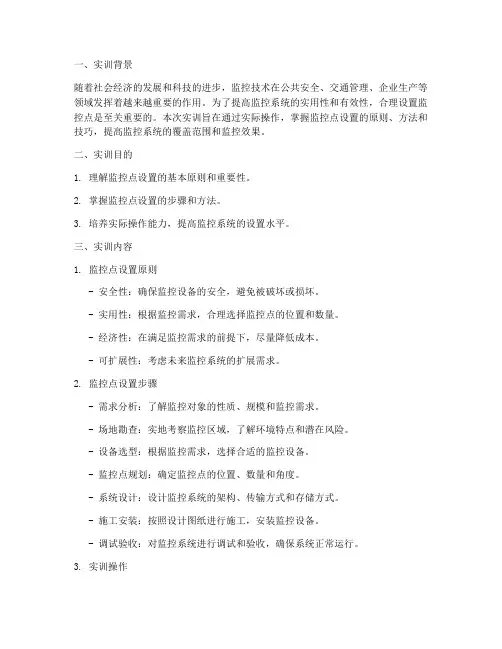

一、实训背景随着社会经济的发展和科技的进步，监控技术在公共安全、交通管理、企业生产等领域发挥着越来越重要的作用。
为了提高监控系统的实用性和有效性，合理设置监控点是至关重要的。
本次实训旨在通过实际操作，掌握监控点设置的原则、方法和技巧，提高监控系统的覆盖范围和监控效果。
二、实训目的1. 理解监控点设置的基本原则和重要性。
2. 掌握监控点设置的步骤和方法。
3. 培养实际操作能力，提高监控系统的设置水平。
三、实训内容1. 监控点设置原则- 安全性：确保监控设备的安全，避免被破坏或损坏。
- 实用性：根据监控需求，合理选择监控点的位置和数量。
- 经济性：在满足监控需求的前提下，尽量降低成本。
- 可扩展性：考虑未来监控系统的扩展需求。
2. 监控点设置步骤- 需求分析：了解监控对象的性质、规模和监控需求。
- 场地勘查：实地考察监控区域，了解环境特点和潜在风险。
- 设备选型：根据监控需求，选择合适的监控设备。
- 监控点规划：确定监控点的位置、数量和角度。
- 系统设计：设计监控系统的架构、传输方式和存储方式。
- 施工安装：按照设计图纸进行施工，安装监控设备。
- 调试验收：对监控系统进行调试和验收，确保系统正常运行。
3. 实训操作（以下为实训操作的具体步骤和注意事项）（1）需求分析- 调研监控对象的性质和规模，了解监控目的和要求。
- 确定监控区域的安全等级和监控重点。
（2）场地勘查- 实地考察监控区域，了解地形地貌、建筑物分布、光线条件等因素。
- 分析监控区域的潜在风险，如盗窃、火灾、安全事故等。
（3）设备选型- 根据监控需求，选择合适的监控设备，如摄像机、录像机、传输设备等。
- 考虑设备的性能、功能、兼容性、成本等因素。
（4）监控点规划- 根据监控需求，确定监控点的位置和数量。
- 确保监控点的覆盖范围和监控效果。
- 考虑监控点的隐蔽性、稳定性等因素。
（5）系统设计- 设计监控系统的架构，如前端采集、传输、存储、管理等。

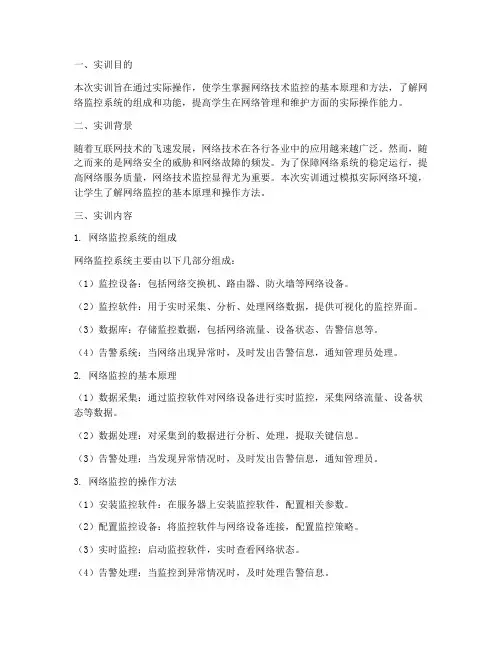

本次实训旨在通过实际操作，使学生掌握网络技术监控的基本原理和方法，了解网络监控系统的组成和功能，提高学生在网络管理和维护方面的实际操作能力。
二、实训背景随着互联网技术的飞速发展，网络技术在各行各业中的应用越来越广泛。
然而，随之而来的是网络安全的威胁和网络故障的频发。
为了保障网络系统的稳定运行，提高网络服务质量，网络技术监控显得尤为重要。
本次实训通过模拟实际网络环境，让学生了解网络监控的基本原理和操作方法。
三、实训内容1. 网络监控系统的组成网络监控系统主要由以下几部分组成：（1）监控设备：包括网络交换机、路由器、防火墙等网络设备。
（2）监控软件：用于实时采集、分析、处理网络数据，提供可视化的监控界面。
（3）数据库：存储监控数据，包括网络流量、设备状态、告警信息等。
（4）告警系统：当网络出现异常时，及时发出告警信息，通知管理员处理。
2. 网络监控的基本原理（1）数据采集：通过监控软件对网络设备进行实时监控，采集网络流量、设备状态等数据。
（2）数据处理：对采集到的数据进行分析、处理，提取关键信息。
（3）告警处理：当发现异常情况时，及时发出告警信息，通知管理员。
3. 网络监控的操作方法（1）安装监控软件：在服务器上安装监控软件，配置相关参数。
（2）配置监控设备：将监控软件与网络设备连接，配置监控策略。
（3）实时监控：启动监控软件，实时查看网络状态。
（4）告警处理：当监控到异常情况时，及时处理告警信息。
1. 安装监控软件：在服务器上安装网络监控软件，如Zabbix、Nagios等。
2. 配置监控设备：将监控软件与网络设备连接，配置监控策略，如监控流量、设备状态等。
3. 实时监控：启动监控软件，实时查看网络状态，包括设备状态、网络流量等。
4. 告警处理：当监控到异常情况时，及时处理告警信息，如重启设备、调整配置等。
五、实训结果与分析1. 实训结果通过本次实训，学生掌握了网络监控的基本原理和操作方法，能够独立完成网络监控系统的搭建和监控任务。

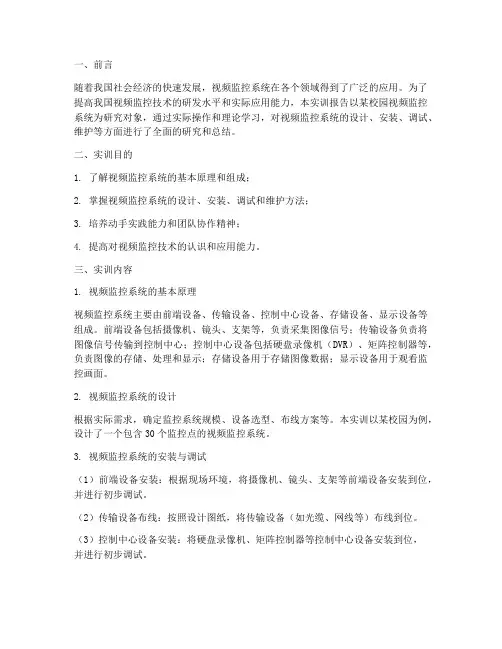

一、前言随着我国社会经济的快速发展，视频监控系统在各个领域得到了广泛的应用。
为了提高我国视频监控技术的研发水平和实际应用能力，本实训报告以某校园视频监控系统为研究对象，通过实际操作和理论学习，对视频监控系统的设计、安装、调试、维护等方面进行了全面的研究和总结。
二、实训目的1. 了解视频监控系统的基本原理和组成；2. 掌握视频监控系统的设计、安装、调试和维护方法；3. 培养动手实践能力和团队协作精神；4. 提高对视频监控技术的认识和应用能力。
三、实训内容1. 视频监控系统的基本原理视频监控系统主要由前端设备、传输设备、控制中心设备、存储设备、显示设备等组成。
前端设备包括摄像机、镜头、支架等，负责采集图像信号；传输设备负责将图像信号传输到控制中心；控制中心设备包括硬盘录像机（DVR）、矩阵控制器等，负责图像的存储、处理和显示；存储设备用于存储图像数据；显示设备用于观看监控画面。
2. 视频监控系统的设计根据实际需求，确定监控系统规模、设备选型、布线方案等。
本实训以某校园为例，设计了一个包含30个监控点的视频监控系统。
3. 视频监控系统的安装与调试（1）前端设备安装：根据现场环境，将摄像机、镜头、支架等前端设备安装到位，并进行初步调试。
（2）传输设备布线：按照设计图纸，将传输设备（如光缆、网线等）布线到位。
（3）控制中心设备安装：将硬盘录像机、矩阵控制器等控制中心设备安装到位，并进行初步调试。
（4）系统联调：将前端设备、传输设备、控制中心设备进行联调，确保系统正常运行。
4. 视频监控系统的维护（1）定期检查设备运行状态，确保设备正常运行。
（2）定期清理摄像机镜头，保持画面清晰。
（3）定期检查传输线路，确保信号传输稳定。
（4）定期备份存储设备中的数据，防止数据丢失。
四、实训成果通过本次实训，我们成功搭建了一个包含30个监控点的校园视频监控系统。
系统运行稳定，画面清晰，满足了校园安全防范的需求。
五、实训心得1. 视频监控系统在实际应用中具有重要意义，能够有效提高安全防范水平。
教学楼2二楼视频监控系统方案设计书组别：第三项目组组长：**成员：** *** ** *** **指导老师：*** *** ***课程名称：弱电工程综合实训提交日期：2011.11.25目录前言（视频监控系统应用概述、发展趋势）1 视频监控系统的认知1．1 弱电工程的分类........................... .. ....1．2 图象监控的组成原理图........................ .. ...2 工程概况2. 1 建筑物功能介绍2. 2 监控系统要求3 模拟监控系统工程设计3.1 模拟监控系统的设计图........................ .. ..模拟监控系统的布线图3.2 模拟监控系统设计器材清单…………………………………3.3 模拟监控模型搭建草图及搭建过程…………………………3.4 模拟监控系统模型搭建中遇到的问题及克服办法和安装调试中出现的问题……………………………………………………………………4 数字监控系统工程设计4.1数字监控系统的设计图…………………………………………4.2数字监控系统设计器材清单……………………………………4.3数字监控系统模型搭建草图及搭建过程………………………4.4数字监控系统模型搭建中遇到的问题及克服办法和安装调试中出现的问题……………………………………………………………………5 自评报告…………………参考文献………. ……………………………………….......……前言近几年来，人们生活水平的提高，以及电子技术的迅速发展，人们越来越重视安全的重要性，不仅包括人生安全，还包括财产的安全，所以，建立一个安全的防范系统显得尤为重要。
视频监控系统是安全防范系统的组成部分，它是一种防范能力较强的综合系统。
视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。
近年来，随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控制技术也有长足的发展。
一、实训背景随着科技的不断发展，智能化监控系统在各个领域得到了广泛的应用。
为了提高学生的实际操作能力，培养具备智能化监控系统应用能力的人才，我们学校特组织了智能化监控系统实训课程。
本次实训旨在让学生了解智能化监控系统的基本原理、组成和操作方法，掌握智能化监控系统的安装、调试和维护技能。
二、实训目的1. 了解智能化监控系统的基本原理和组成；2. 掌握智能化监控系统的安装、调试和维护技能；3. 提高学生的实际操作能力和团队协作能力；4. 培养学生解决实际问题的能力。
三、实训内容1. 智能化监控系统概述（1）智能化监控系统的定义及特点智能化监控系统是一种集计算机技术、通信技术、网络技术、传感器技术等于一体的综合系统，具有实时监控、远程控制、数据分析和预警等功能。
智能化监控系统具有以下特点：1）实时性：能够实时获取监控对象的状态信息；2）远程性：可通过网络远程控制监控设备；3）集成性：将多种技术融合于一体；4）智能化：具备自动识别、分析和处理能力。
（2）智能化监控系统的组成智能化监控系统主要由以下几个部分组成：1）监控对象：需要监控的场所、设备或物体；2）传感器：用于采集监控对象的实时信息；3）传输网络：用于将传感器采集到的信息传输到监控中心；4）监控中心：对传输过来的信息进行处理、分析和存储；5）控制设备：用于远程控制监控对象。
2. 智能化监控系统的安装与调试（1）设备安装1）根据设计图纸，选择合适的安装位置；2）按照要求，将传感器、传输网络、监控中心和控制设备等安装到位；3）检查各设备之间的连接是否正确。
（2）系统调试1）启动监控中心，检查各设备是否正常工作；2）对传感器进行校准，确保采集到的信息准确；3）对传输网络进行测试，确保信息传输稳定；4）对控制设备进行测试，确保远程控制功能正常。
3. 智能化监控系统的维护与管理（1）日常维护1）定期检查设备，确保设备正常运行；2）定期检查传感器，确保采集到的信息准确；3）定期检查传输网络，确保信息传输稳定。
2024年学校监控系统方案范本
学校监控系统是学校管理和安全保障的重要组成部分。
随着科技的不断发展和进步，监控系统也逐渐成为学校必备的设施之一。
为了更好地保障学生和教职工的安全，提高学校管理的效率，我们设计了以下的监控系统方案：
首先，我们将在学校的重要区域，如校门口、操场、教学楼等地方安装高清晰度的监控摄像头，以实时监控学校内外的情况。
同时，我们将利用人脸识别技术对进出校园的人员进行识别，确保校园内安全可控。
此外，我们还将为学生和教职工提供个人身份识别卡，通过卡片识别系统，实现学生和教职工在校园内的实时定位，从而更好地管理学校人员的动态信息。
另外，监控系统还将配备应急按钮，方便学生和教职工在遇到紧急情况时进行紧急报警。
同时，我们还将实现监控系统与警务机构实时联动，保障学校在紧急情况下的应急处置能力。
为了增强监控系统的智能性，我们还将引入人工智能技术，实现对监控画面的智能分析和识别，以及对异常情况的自动识别和报警，提高监控系统的实用性和效率。
总之，通过以上的监控系统方案，我们将实现学校管理的全方位监控，保障学校内外的安全，提升学校管理水平，为学校师生营造一个更加安全和舒适的学习环境。
让我们共同努力，共同建设一个安全、和谐的学校环境。
第 1 页共 1 页。
一、前言随着科技的飞速发展，视频监控技术在公共安全、城市管理、交通监控等领域得到了广泛应用。
为了提高学生对视频监控系统的认识和理解，培养其实践操作能力，我校特开设了综合监控实训课程。
本次实训旨在通过实际操作，使学生掌握视频监控系统的设计、安装、调试和维护等基本技能。
二、实训目的1. 理解视频监控系统的基本原理和组成。
2. 掌握视频监控系统的设计方法和步骤。
3. 学会视频监控设备的安装和调试。
4. 熟悉视频监控系统的维护和保养。
5. 培养学生团队协作和解决问题的能力。
三、实训内容1. 视频监控系统的认知通过学习，了解了视频监控系统的定义、分类、组成以及应用领域。
掌握了视频监控系统的基本工作原理，包括图像采集、传输、存储、显示等环节。
2. 模拟监控系统工程设计在模拟监控系统工程设计环节，学习了模拟监控系统的设计原则、设计步骤和设计图纸的绘制。
掌握了模拟监控系统的设备选型、布线方法和器材清单。
3. 数字监控系统工程设计在数字监控系统工程设计环节，学习了数字视频监控系统的组成、工作原理和设计方法。
掌握了数字监控系统的网络设计、存储方案和设备选型。
4. 视频监控设备的安装与调试通过实际操作，学会了视频监控设备的安装、调试和维护。
掌握了摄像机、录像机、显示器等设备的安装方法，以及系统调试的基本步骤。
5. 视频监控系统的维护与保养学习了视频监控系统的日常维护和保养方法，包括设备清洁、检查、故障排除等。
了解了视频监控系统在极端天气条件下的防护措施。
四、实训过程1. 理论学习通过课堂讲解、教材阅读等方式，掌握视频监控系统的基本理论知识。
2. 实际操作在老师的指导下，进行视频监控设备的安装、调试和维护操作。
3. 小组讨论在实训过程中，与组员进行讨论，共同解决问题，提高团队协作能力。
4. 撰写实训报告根据实训内容，撰写实训报告，总结实训过程中的收获和体会。
五、实训成果通过本次综合监控实训，学生掌握了以下技能：1. 熟悉视频监控系统的基本原理和组成。
国家骨干高职院校项目建设成果高速公路监控系统综合实训项目系部：专业：制订人：审核人：目录一、实训１：简易模拟监控系统搭建 (1)二、实训２：简易网络监控系统搭建 (7)三、实训３：模拟、网络混合智能视频监控系统搭建 (12)四、实训４：实际视频监控工程安装 (16)一、实训１：简易模拟监控系统搭建1.实训目的●了解模拟监控系统的基础结构●了解PCI拓展插槽的使用2.实训内容●利用模拟摄像机和嵌入式视频卡搭建监控系统●在Windows下安装嵌入式解码卡驱动●在pc机预览摄像机的视频信号3.实训环境交通视频监控实验台。
4.实训原理●系统示意图含嵌入板PC视频监控系统，其中输入来的信号可以不同传输介质的模拟视频信号，最简单的就是摄像机通过同轴电缆直接连到嵌入卡上，就能组成相应的系统，其系统示意图如下图所示。
●监控采集卡采集卡基本上是视频采集卡，也称数据采集卡和图像采集卡，其中图像采集卡主要用于安防监控，一般是对摄像头或者摄像机等信号进行捕捉，并以MPEG格式存储在硬盘上的PCI插槽的卡。
也称视频监控卡。
5.实训步骤1)安装视频板卡先将pc机断电，用工具将pc机侧板打开，将视频板卡安插到如图1所示接口处，用工具固定后和安装好侧板后，上电。
2)视频板卡驱动安装驱动程序包含以下文件：Driver Install exe ：驱动安装程序；DS-40xxDrv.sys：DS-4000系列压缩/ 解码卡驱动文件；DS -41xxDrv.sys：DS-4100系列压缩卡驱动文件；DS-41xxHDDrv.sys：DS-4101HD 高清解码卡驱动文件；DS-42xxDrv.sys：DS-4200系列压缩卡驱动文件。
驱动安装程序会自动判断系统内的板卡的型号并为其安装上对应的驱动。
驱动程序安装：第一步：双击“Driver Install .exe ”，启动驱动安装程序。
第二步：点击“Install or UpdateDriver”，板卡驱动自动安装。
第三步：安装成功，驱动安装程序自动提示成功信息“DriverInstall successfully ”正确并成功安装驱动后，可在系统“设备管理器”—>“声音、视频和游戏控制器”项下显示如下图所示的板卡驱动信息，驱动的个数以系统中能正常加载的芯片个数而定。
注意：驱动安装程序会根据板卡型号的不同自动做出判断，所显示的驱动信息会根据板卡型号的不同而变化：DS-4101HD 高清解码卡将显示驱动名称：“Hikvision DS41xx HD Series ”DS-4000系列压缩/ 解码卡将显示驱动名称“HikvisionDS40xxHC/HCS/HC+/HF/HS/MD Series”DS-4100系列压缩卡将显示驱动名称：“Hikvision DS41xx Series”DS-4200系列压缩卡将显示驱动名称：“Hikvision DS4 2 xx Series ”3)驱动卸载删除系统目录C: \WINDOWS \system32 \drivers （以XP系统为例）drivers 文件夹下DS-41xxHDDrv.sys、DS-40xxDrv.sys、 DS-41xxDrv.sys及DS-42xxDrv.sys 驱动文件；删除系统目录C: \WINDOWS \inf（以XP系统为例）inf 文件夹下 oem*.* 文件；重新启动计算机。
4)图像预览解压如图所示的安装包，按默认设置安装好板卡的sdk。
在 Windows“开始”菜单程序组中选取“HTDemo.exe””图标，启动演示程序，在程序菜单中选择Encview来预览图像。
6.教学课时4课时。
二、实训２：简易网络监控系统搭建1.实训目的●了解网络监控系统的基础结构●初步了解ActiveX空间●学习使用IE插件控制网络摄像机●掌握网络Ping方法的使用2.实训内容●制作网络交叉线●连通测试：使用Ping方法来检测摄像机和pc机间的连通性。
●智能球机的云台控制、镜头控制、参数调节3.实训环境交通视频监控实验台。
4.实训原理1)ActiveXActiveX 是一个开放的集成平台，为开发人员、用户和 Web 生产商提供了一个快速而简便的在 Internet 和 Intranet 创建程序集成和内容的方法。
使用 ActiveX, 可轻松方便的在 Web页中插入多媒体效果、交互式对象、以及复杂程序，创建用户体验相当的高质量多媒体CD-ROM 。
2)网络交叉线具体的线序制作方法是：一端采用：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕，即568A标准。
另一端在这个基础上将这八根线中的1号和3号线，2号和6号线互换一下位置，这时网线的线序就变成了568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，这样交叉线就做好了。
1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
交叉线一般用于相同设备的连接,比如路由器和路由器、电脑和电脑之间；现在的很多也支持直通线了，但建议还是使用交叉线。
两种不同连接网络球机的方式。
5.实训步骤1)智能球机和pc机连接将智能球机上电后，再将制作好的交叉线分别插到智能球和PC 机的RJ45的网口上，然后设置PC机的参数，过程如下：点击进入右下角“网上邻居”→“打开网络和共享中心”→“本地连接”→“属性”→双击“Internet协议版本4（TCP/IPv4）”,由于智能球机的出厂默认IP192.0.0.64，故将PC的IP地址设置为192.0.2.60，子网掩码为255.255.255.0。
由于不需要用到外网，所以不需要对DNS进行设置。
按住WIN+R（WIN键位于键盘的左下角，上面标有微软的logo）在运行框中输入CMD，输入“ping 192.0.0.64”，如有以下数据反馈则说明智能球机和PC机间已连通。
2)图像预览在IE浏览器地址栏输入智能球的IP 地址，进入登录界面。
首次访问需要安装浏览器控件，请允许安装。
智能球出厂默认IP：192.0.0.64，默认端口：8000，用户名：admin，密码：12345。
插件安装成功后会弹出登录画面，如图所示输入用户名、密码，单击“登录”进入“预览”界面，如图所示。
注意：其他操作请留意智能球机用户操作手册。
6.教学课时4课时三、实训３：模拟、网络混合智能视频监控系统搭建1.实训目的●了解通用的监控系统的拓扑结构●了解混合硬盘录像机的使用方法●学习通过DVR来管理视频录像●了解矩阵和矩阵键盘的配置方法2.实训内容●使用混合硬盘录像机来搭建视频监控系统●使用硬盘录像机对监控视频录像和图片进行管理●配置矩阵和矩阵键盘，使用矩阵键盘对智能球机进行控制●在PC端用iVMS-4200软件控制摄像机和访问硬盘录像机3.实训环境交通视频监控实验台。
4.实训原理1)系统结构系统主要是由模拟采集设备、网络采集设备、DVR、NVR组成，系统主要是兼容整个监控系统中的所有的采集设备，系统的整体拓展性高，兼容性强。
其系统示意图如下所示。
网线拓扑图系统结构示意图2) iVMS-4200iVMS-4200是海康威视推出的一款与嵌入式网络监控设备配套使用的应用软件。
它可与DVR 、NVR 、IPC 、IPD 、DVS 、网络存储等设备配套使用，提供灵活、多样的部署方案，满足中、小型项目中各种不同环境的需求。
iVMS-4200客户端软件可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安防项目。
5.实训步骤系统的搭建主要涉及到网络与模拟这两部分的信号传输，步骤如下：1)将模拟信号的视频线缆接到“VIDEO IN”→将智能球机的RS-485线接到“RS-485口”→将监视器接到“VGA口”→将网线接到“LAN口”→将网络智能球机的RJ-45线接到交换机“LAN口”→将网络矩阵接到交换上→将矩阵键盘接到网路矩阵上。
2)检查各部分的系统各部分连接，准确无误后开始加电，加电后检查智能球机是否有开机自检。
3)通过操作矩阵键盘检查能否进行换面切换和云台控制。
4)在PC端安装iVMS-4200软件，对智能球机进远程PTZ控制，并在软件上完成以下操作：在显示器显示多换面；使用鼠标，选择不同的接入信号，实现多画面的切换；镜头控制：打开软件的画面预览功能，在软件操作界面上完成云台如：上、下、左、右等方位控制；打开软件画面预览功能，在软件操作界面上完成手动录像及抓图等功能。
6.教学课时4课时。
四、实训４：实际视频监控工程安装1.实训目的●了解视频线路的安装和选材●了解控制设备的安装●了解摄像机的安装●了解视频监控系统的安装流程2.实训环境实训室外工地。
3.实训内容●线路安装与选材1)电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2)视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3)控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4)穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
●控制设备安装1)控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2)控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3)设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4)设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5)检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
●摄像机的安装1)监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜；电梯内安装在其顶部。
2)防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3)选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4)红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5)红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6)云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
4.实训步骤准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
