单列圆锥滚子轴承技术条件

圆锥滚子轴承说明圆锥滚子轴承是一种广泛应用于各种机械设备中的轴承产品。

其优点在于在高速、高温、高负荷、强冲击等特殊工况下依然表现出色。

本文将会对圆锥滚子轴承进行详细的说明。

一、基本构造圆锥滚子轴承由一个内圆锥面和一个外圆锥面组成，其滚子是一组以圆锥为截面的固定轴向和自由旋转的圆柱形，通常为两排。

而且它们由箍与对应的滚子架连接起来。

这种轴承的外圆锥面和内圆锥面的倾角决定了内外圆锥面接触点和吸力的大小和方向。

滚子的个数方向分别与轴线成夹角，是由轴的载荷、刚度和空间限制所决定的。

二、分类及适用范围1. 根据结构形态圆锥滚子轴承分为：单列圆锥滚子轴承、双列圆锥滚子轴承。

单列圆锥滚子轴承的支撑能力相对较小，但安装方便，适用于一些低速低精度的动力机械。

双列圆锥滚子轴承支撑能力大，运行平稳，更适用于高速度和精度要求高的动力机械。

2. 根据内圆锥面和外圆锥面的倾角大小以及滚子和箍的结构，圆锥滚子轴承可分为：普通圆锥滚子轴承、调心圆锥滚子轴承、调整座圆锥滚子轴承等。

普通圆锥滚子轴承可以承受较大的载荷、转速可靠。

调心圆锥滚子轴承则在振动和冲击载荷下有更好的适应性。

调整座圆锥滚子轴承是经过精心设计的，可承受较大的偏移和振动载荷。

同时也具有精度高、刚度大的特点。

3. 根据轴承内间隙的大小，圆锥滚子轴承可分为：C3级、C4级、C5级、C6级等级。

这些等级的区别在于内部空余空间大小，空余空间大，载荷能够江大，但是转速相对较低。

因此，不同等级的圆锥滚子轴承可以适应不同的机械要求。

三、特点圆锥滚子轴承具有以下特点：1. 承载能力强：圆锥滚子轴承具有承受高速和高负载的能力。

2. 精度高：圆锥滚子轴承的制造工艺精度高，能够满足高速和高精度的要求，同时能长时间保持较好的精度。

3. 轴向间隙小：圆锥滚子轴承能够承受大的径向和轴向载荷，同时轴向间隙较小，使得无论是静态负荷还是动态负荷都具有很高的刚度。

4. 安装调整方便：圆锥滚子轴承的安装、拆卸和调整都非常方便，可以节省很多时间。

单列圆锥滚子轴承尺寸参数单列圆锥滚子轴承是一种常用的滚动轴承，在工业生产中广泛应用于各种机械设备中。

它由内圈、外圈、滚子和保持架组成，具有承载能力高、转速高、寿命长等特点。

在选择和使用单列圆锥滚子轴承时，了解其尺寸参数是非常重要的。

1. 内径（d）：内径是指轴承内圈的直径，通常用毫米（mm）来表示。

内径的大小直接影响着轴承的承载能力和适用范围。

较大的内径可承受更大的载荷，但也会增加轴承的体积和重量。

2. 外径（D）：外径是指轴承外圈的直径，同样用毫米（mm）来表示。

外径的大小决定了轴承在安装时的尺寸和适用范围。

较大的外径可以提供更大的接触面积，增加轴承的承载能力。

3. 宽度（B）：宽度是指轴承的厚度，也是用毫米（mm）来表示。

宽度的大小影响着轴承的承载能力和适用范围。

较大的宽度可提供更大的接触面积，增加轴承的承载能力。

4. 内圈锥角（α）：内圈锥角是指内圈与轴线之间的夹角，通常用度（°）来表示。

内圈锥角的大小影响着轴承的承载能力和适用范围。

较大的内圈锥角可提供更大的接触角度，增加轴承的承载能力。

5. 外圈锥角（α')：外圈锥角是指外圈与轴线之间的夹角，同样用度（°）来表示。

外圈锥角的大小也会影响轴承的承载能力和适用范围。

一般情况下，内圈锥角和外圈锥角是相等的。

6. 接触角（αc）：接触角是指滚子与内外圈之间的夹角，也是用度（°）来表示。

接触角的大小决定了轴承的承载能力和适用范围。

较大的接触角可提供更大的接触面积，增加轴承的承载能力。

7. 基本额定动载荷（C）：基本额定动载荷是指在标准条件下，轴承能承受的动态载荷。

一般用牛顿（N）来表示。

基本额定动载荷是根据轴承的材料、几何形状和制造工艺等因素来确定的。

8. 基本额定静载荷（Co）：基本额定静载荷是指在标准条件下，轴承能承受的静态载荷。

同样用牛顿（N）来表示。

基本额定静载荷是根据轴承的材料、几何形状和制造工艺等因素来确定的。

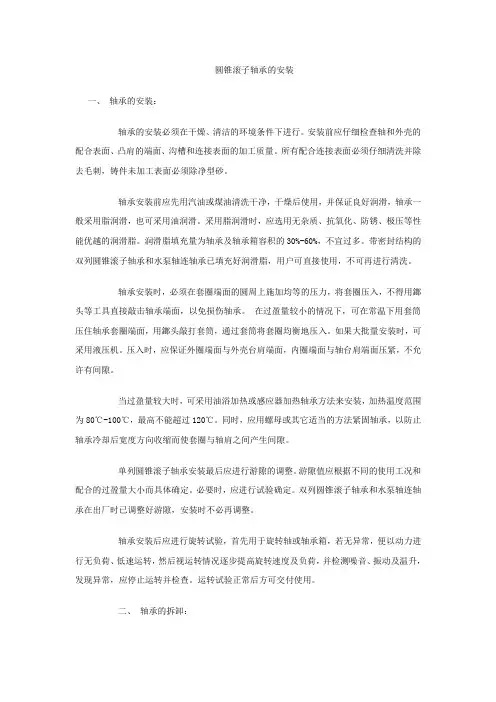

圆锥滚子轴承的安装一、轴承的安装：轴承的安装必须在干燥、清洁的环境条件下进行。

安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。

所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。

轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。

采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。

润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。

带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。

轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。

在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。

如果大批量安装时，可采用液压机。

压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。

当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。

同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。

单列圆锥滚子轴承安装最后应进行游隙的调整。

游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。

必要时，应进行试验确定。

双列圆锥滚子轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。

轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，发现异常，应停止运转并检查。

运转试验正常后方可交付使用。

二、轴承的拆卸：轴承拆下后拟继续使用时，应选用适当的拆卸工具。

拆卸过盈配合的套圈，只能将拉力加在该套圈上，绝不允许通过滚动体传递拆卸力，否则滚动体和滚道都会被压伤。

圆锥滚子轴承属于分离型轴承。

轴承的内圈和外圈均具有锥形滚道。

这类轴承可分为单列，双列和四列圆锥滚子轴承。

单列圆锥滚子轴承可以承受径向载荷和单向轴向载荷。

当轴承承受径向载荷时，它将产生轴向分力，因此当需要另一个可以承受相反轴向力的轴承进行平衡时。

圆锥滚子轴承是指径向推力滚动轴承，其滚动元件为圆锥滚子。

小锥角和大锥角有两种。

小锥角主要承受径向和轴向的组合载荷，通常在双模式下使用。

内外圈可分开安装，径向和轴向间隙可在安装和使用中调节；大锥角主要基于轴向载荷主要承受轴向和径向的组合载荷，不单独用于承受纯轴向载荷，而是成对使用（同一端彼此相对）用于承受纯径向载荷。

尺寸范围ZWZ圆锥滚子轴承的基本尺寸在尺寸数据表中列出，单列圆锥滚子轴承：内径范围：20毫米〜1270毫米外径范围：40mm〜1465mm宽度尺寸范围：15mm〜240mm双列圆锥滚子轴承：内径：38mm〜1560mm外径范围：70mm〜1800mm宽度尺寸范围：50mm〜460mm四列圆锥滚子轴承：内径范围：130mm〜1600mm外径范围：200毫米〜2000毫米宽度尺寸范围：150毫米〜1150毫米公差ZWZ公制圆锥滚子轴承具有通用的公差，并且还提供p6x，P6，P5，P4，P2公差产品，均符合gb307.1。

ZWZ英制圆锥滚子轴承具有共同的公差，并且还可根据需要提供Cl2，CL3，CL0，cl00公差产品。

径向间隙ZWZ单列圆锥滚子轴承仅在安装后才具有游隙，并且在调节相反方向的另一个轴承后才能确定。

笼通常，圆锥滚子轴承由钢板和篮子保持架制成，但是当尺寸较大时，也可以使用旋转固体支撑保持架。

1.当轴承D的外径小于650mm时，保持架应用钢板压制，并且保持架的后代代码未标出2.当轴承外径d> 650mm时，应采用钢制实心支撑保持架，且保持架的后代未标明容许误差等效动载荷当fa / FR≤e时，P = fr kn]当fa / FR> E时，P = 0.4fr + yfa [kn]当成对使用单列圆锥滚子轴承（基本尺寸可能不同）时，在计算轴承的等效动载荷时，必须考虑由径向载荷引起的附加轴向力。

圆锥滚子轴承是分离式轴承，轴承的内圈和外圈有圆锥滚道。

这种轴承根据安装滚子的数量可分为单列、双列和四列圆锥滚子轴承。

单列圆锥滚子轴承可以承受径向负荷和轴向负荷在一个方向。

当轴承承受径向载荷时，会产生轴向力分量，因此需要另一个能承受相反轴向力的轴承来平衡。

广泛应用于汽车、轧机、矿山、冶金、塑料机械等行业。

单列圆锥滚子轴承有一个外圈，其内圈和一组圆锥滚子为内圈组件。

所述外环可与所述内环组件分离。

根据等厚度圆锥滚子轴承尺寸标准的规定，任何标准型圆锥滚子轴承外圈或内圈组件都应能与同类型的外圈或内圈组件实现国际互换。

也就是说，除了同一型号外圈的外形尺寸和公差外，内圈部件的锥角和部件的锥径也必须符合互换的有关规定。

单列圆锥滚子轴承外圈锥角一般在10ー19之间，可以同时承受轴向载荷和径向载荷的联合作用。

锥角越大，承受轴向载荷的能力越大。

对于大锥角的轴承，后码为正b，锥角在25-29之间，可承受较大的轴向载荷。

另外，单列圆锥滚子轴承在安装过程中可以调节间隙，双列圆锥滚子轴承的外圈(或内圈)是一个整体。

两个内环(或外环)的小端面相似，中间有一个隔离环。

四列圆锥滚子轴承与双列圆锥滚子轴承具有相同的性能，但比双列圆锥滚子轴承承受更大的径向载荷和更低的极限转速，主要用于轧机等重型机械。

多密封双列和四列圆锥滚子轴承，提供长寿命，多密封双列和四列圆锥滚子轴承。

采用个性化、全新的轴承设计，改变了全密封轴承的传统设计方法，采用了密封与防尘相结合的新型密封结构，提高了密封效果，改善了密封性能。

与开式结构轴承相比，多密封双列和四列圆锥滚子轴承的使用寿命提高了20% ー40% ，润滑油消耗降低了80% 。

圆锥滚子轴承标准圆锥滚子轴承是一种常见的滚动轴承，它由内圈、外圈、滚子和保持架组成。

在工业领域，圆锥滚子轴承被广泛应用于汽车、航空航天、机械制造等领域。

为了确保圆锥滚子轴承的质量和性能，制定了一系列的标准来规范其设计、制造和使用。

本文将对圆锥滚子轴承标准进行详细介绍。

首先，圆锥滚子轴承的标准主要包括国际标准、国家标准和行业标准。

国际标准由国际标准化组织（ISO）制定，例如ISO355标准规定了圆锥滚子轴承的内圈、外圈和滚子的尺寸和公差。

国家标准由各个国家的标准化组织或机构制定，例如中国国家标准GB/T307规定了圆锥滚子轴承的分类、代号、尺寸、负荷、转速和公差。

行业标准由特定行业的标准化组织或协会制定，例如汽车行业标准QC/T547规定了汽车用圆锥滚子轴承的技术要求和检测方法。

其次，圆锥滚子轴承的标准涉及到轴承的设计、制造、检测和使用等方面。

在设计方面，标准规定了轴承的尺寸、形状、公差、材料和热处理要求，以及轴承的结构和密封方式。

在制造方面，标准规定了轴承的加工工艺、装配要求和质量控制。

在检测方面，标准规定了轴承的检测方法、检测设备和检测标准。

在使用方面，标准规定了轴承的安装、润滑、维护和故障诊断等要求。

最后，圆锥滚子轴承的标准对于提高产品质量、降低生产成本、促进国际贸易和保障用户利益具有重要意义。

遵循标准可以确保轴承具有良好的质量和性能，延长使用寿命，降低故障率，提高生产效率。

同时，标准化也有利于不同国家和地区之间的贸易合作，促进产品和技术的国际交流与合作。

总之，圆锥滚子轴承标准是保障轴承质量和性能的重要保障，对于制造商、用户和监管部门都具有重要意义。

我们应该充分认识到标准的重要性，严格遵循标准要求，不断提高产品质量，促进行业的健康发展。

同时，我们也应该积极参与标准的制定和修订，为行业发展和技术进步作出贡献。

只有这样，才能更好地推动圆锥滚子轴承行业的发展，满足市场需求，促进经济增长。

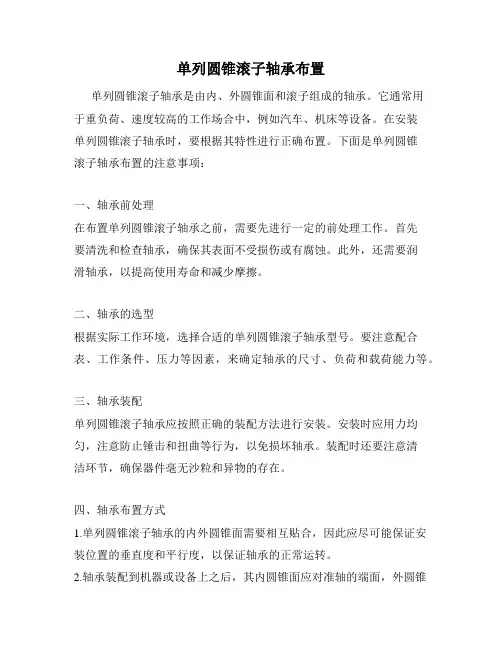

单列圆锥滚子轴承布置单列圆锥滚子轴承是由内、外圆锥面和滚子组成的轴承。

它通常用于重负荷、速度较高的工作场合中，例如汽车、机床等设备。

在安装单列圆锥滚子轴承时，要根据其特性进行正确布置。

下面是单列圆锥滚子轴承布置的注意事项：一、轴承前处理在布置单列圆锥滚子轴承之前，需要先进行一定的前处理工作。

首先要清洗和检查轴承，确保其表面不受损伤或有腐蚀。

此外，还需要润滑轴承，以提高使用寿命和减少摩擦。

二、轴承的选型根据实际工作环境，选择合适的单列圆锥滚子轴承型号。

要注意配合表、工作条件、压力等因素，来确定轴承的尺寸、负荷和载荷能力等。

三、轴承装配单列圆锥滚子轴承应按照正确的装配方法进行安装。

安装时应用力均匀，注意防止锤击和扭曲等行为，以免损坏轴承。

装配时还要注意清洁环节，确保器件毫无沙粒和异物的存在。

四、轴承布置方式1.单列圆锥滚子轴承的内外圆锥面需要相互贴合，因此应尽可能保证安装位置的垂直度和平行度，以保证轴承的正常运转。

2.轴承装配到机器或设备上之后，其内圆锥面应对准轴的端面，外圆锥面应对准机器或设备的端面。

轴承正确布置可以使轴承的负载能力得到更好的发挥，提高机器或设备的运转效率。

3.单列圆锥滚子轴承一旦安装，应将它们调整到所需的预紧力。

这有助于防止疲劳和提高轴承寿命。

五、轴承维护单列圆锥滚子轴承在使用过程中需要定期维护，以保持良好的工作状态和延长使用寿命。

维护包括润滑和清洗，当需要更换轴承时，应恰当选择合适品牌和型号，保证设备可靠运行。

以上是单列圆锥滚子轴承布置的注意事项。

正确的布置方法可以保证轴承的正常工作，延长轴承的使用寿命，提高设备的工作效率和可靠性。

单列圆锥滚子轴承的配对方法简介—李正军配对单列圆锥滚子轴承一般应用于承受较高径向载荷和双向轴向载荷，或轴系需要做两个方向轴向定位，并且需要达到给定的预紧或游隙的工况，一般的配对方式有面对面（见图1）、背对背（见图2）和串联（图3）等三种配置，经过配对后的成对轴承，轴承原始轴向游隙已固定，用户可以直接安装使用而无需调整隔圈，从而简化了安装程序，同时避免了安装错误，因此在各类轧机、石油机械及中大型变速机等各类设备上得到广泛应用，但这类轴承市场上却很少有现货，如果在生产厂家直接订货，往往交货周期较长，价格也很高，不能满足顾客的需求，为此我们参照SKF及FAG的轴承配对标准，总结了一套自己特有的配对标准及方法，下文主要介绍面对面(DF)配置的单列圆锥滚子轴承配对时轴承的选择、测量、隔圈的加工以及配对方法。

1.配对时轴承轴向内部游隙参照SKF标准，根据不同系列按表1选取表1由于推荐值的范围为安全使用范围，对于游隙如果客户不做要求，配对时一般会按中间值选取，客户如果有具体经验值亦可采取，但数值应尽量在标准范围内。

2.面对面配对轴承的配对2.1配对用单列圆锥滚子轴承的选用和检测选用符合GB307.1标准中P0级精度的单列圆锥滚子轴承(图4)，首先测量轴承外圈两端面平行差Vcs应符合GB307.1标准中同一尺寸段向心轴承的规定，不符合者剔除不用。

2.2外隔圈的设计外隔圈的结构及技术要求见图52.2.1外隔圈外径DcDc=D-(0.2~r3) 式中：D-轴承外径，r3-轴承外圈窄端面外倒角2.2.2外隔圈内径dcdc=D2 ，对于小型轴承和大接触角轴承，由于外圈窄端面较窄，外隔圈壁厚很小，为了增加外隔圈的强度，也可以按下式设计D2＞d c＞D保式中：D2-轴承外圈窄端面内径，D保-窗式冲压保持架最大外径。

2.2.3外隔圈宽度Cc外隔圈宽度尺寸Cc为理论毛坯尺寸，Cc=（T-C）*2+1 ~2mm外隔圈最终两端面平行差不应超过单套轴承外圈两端面平行差。

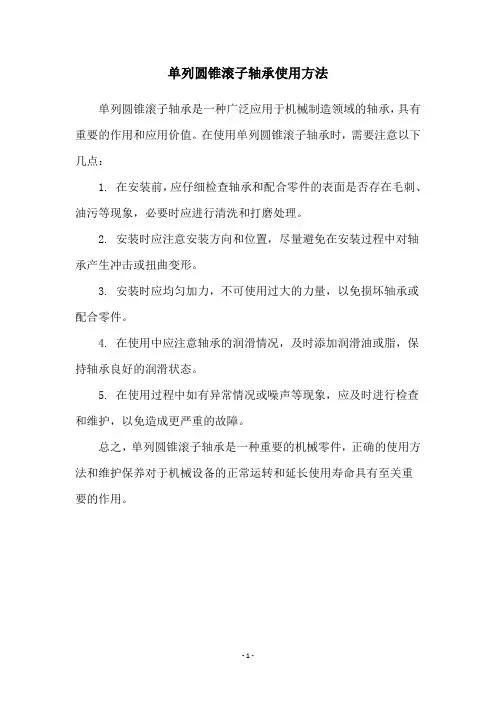

单列圆锥滚子轴承使用方法
单列圆锥滚子轴承是一种广泛应用于机械制造领域的轴承，具有重要的作用和应用价值。

在使用单列圆锥滚子轴承时，需要注意以下几点：
1. 在安装前，应仔细检查轴承和配合零件的表面是否存在毛刺、油污等现象，必要时应进行清洗和打磨处理。

2. 安装时应注意安装方向和位置，尽量避免在安装过程中对轴承产生冲击或扭曲变形。

3. 安装时应均匀加力，不可使用过大的力量，以免损坏轴承或配合零件。

4. 在使用中应注意轴承的润滑情况，及时添加润滑油或脂，保持轴承良好的润滑状态。

5. 在使用过程中如有异常情况或噪声等现象，应及时进行检查和维护，以免造成更严重的故障。

总之，单列圆锥滚子轴承是一种重要的机械零件，正确的使用方法和维护保养对于机械设备的正常运转和延长使用寿命具有至关重
要的作用。

- 1 -。

BG／T25767—2010《滚动轴承圆锥滚子》标准介绍
无
【期刊名称】《轴承技术》
【年(卷),期】2013(000)003
【摘要】1概述GB／T25767—2010《滚动轴承圆锥滚子》于2010年12月23日由国家质量监督检验检疫总局、国家标准化管理委员会批准发布，于2011年6月1日正式实施。

该标准自实施之13起，JB／T10235—2001《滚子轴承圆锥滚子技术条件》废止。

【总页数】5页(P28-32)
【作者】无
【作者单位】不详
【正文语种】中文
【中图分类】TH133.33
【相关文献】
1.JB/T 10235《滚动轴承圆锥滚子技术条件》标准介绍 [J], 马素青;王国华;马卫东
2.JB／T5312—2011《滚动轴承汽车离合器分离轴承单元》标准介绍 [J],
3.JB／T 10560-2006《滚动轴承防锈油、清洗剂清洁度及评定方法》标准介绍[J],
4.JB/T10235-2001《滚动轴承圆锥滚子技术条件》标准介绍 [J],
5.JB／T11251—2011《滚动轴承冲压外围滚针离合器》标准介绍 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。

圆锥滚子轴承的尺寸和公差圆锥滚子轴承的尺寸和公差(轴承尺寸标准，轴承公差)：一、圆锥滚子轴承尺寸：公制轴承：产品表所列公制单列圆锥滚子轴承的外形尺寸符合ISO355-1977标准，型号前缀中带J的轴承除外。

这些尺寸符合ANSI/ABMA19.1-1987标准。

英制轴承：英制轴承的外形尺寸符合AFBMA标准19-1974(ANSIB3.19-1975标准)。

ANSI/ABMA标准19.2-1994随后取代了这个标准，但这个后来的标准不再包括尺寸。

二、圆锥滚子轴承公差：SKF圆锥滚子轴承中型号相同的带滚子和保持架组件的内圈和外圈可互换。

如果内锥体和外锥环圈是可互换的，轴承整个支承面宽度T就不会超出公差范围。

公制轴承：标准生产的SKF单列公制圆锥滚子轴承为普通级公差。

有些轴承的宽度公差还可按照公差级CLN规格缩小。

前缀中带J的标准轴承按公差级CLN规格生产。

所有外径超过420mm的轴承尺寸精度均符合普通级规格公差级，但运行精度超过普通级，达到P6规格。

普通级公差和CLN公差的数值同ISO492:2002标准对应(普通级和6X级)。

P6运行精度的数值符合DIN620-3:1964标准，该标准1988年取消。

英制轴承：标准生产的SKF单列英制圆锥滚子轴承为普通级公差。

根据要求，可供应符合更高精度CL3或CL0公差级规格和/或宽度公差降低的英制轴承。

宽度公差同普通级公差不同的内锥体和外锥环圈根据表2以型号后缀表示，实际公差数值见表。

表2：调整后的宽度公差圆锥滚子轴承的杯罩和圆锥型号后缀宽度公差1)最大最小-mm/1+0,0250/1A+0,038+0,013/-10-0,025/11+0,025-0,025/15+0,038-0,038/2+0,0510/2B+0,076+0,025/2C+0,102 +0,051/-20-0,051/22+0,051-0,051/3+0,0760-/30-0,076/4+0,10201)完整轴承的总宽度公差相当于圆锥和杯罩公差之和，例如：对于轴承K-47686/2/K-47620/3，公差=+0,127/0mm。

圆锥滚子轴承尺寸参数圆锥滚子轴承是指滚动体为圆锥滚子的径向推力式滚动轴承。

有小锥角和大锥角两种。

小锥角主要承受以径向载荷为主的径向和轴向联合载荷，常成双使用，反向安装，内外座圈可分别安装，在安装使用中可调整径向和轴向游隙；大锥角主要承受以轴向载荷为主的轴向和径向联合载荷，一般不单独用来承受纯轴向载荷，当成对配置(同名端相对安装)时可用以承受纯径向载荷。

单列圆锥滚子轴承承受轴向负荷的能力取决于接触角，即外圈滚道角度，角度越大，轴向负荷能力也越大。

圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。

在轿车的前轮轮毂中，用上了小尺寸的双列圆锥滚子轴承。

四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

那圆锥滚子轴承相关参数有哪些？尺寸范围ZWZ圆锥滚子轴承的基本尺寸已列于尺寸数据表中，单列圆锥滚子轴承：内径尺寸范围：20mm～1270mm外径尺寸范围：40mm～1465mm宽度尺寸范围：15mm～240mm双列圆锥滚子轴承：内径尺寸范围：38mm～1560mm外径尺寸范围：70mm～1800mm宽度尺寸范围：50mm～460mm四列圆锥滚子轴承：内径尺寸范围：130mm～1600mm外径尺寸范围：200mm～2000mm宽度尺寸范围：150mm～1150mm公差ZWZ公制圆锥滚子轴承具有普通级公差，也提供P6X、P6、P5、P4、P2级公差产品，全部与GB307.1相符合。

ZWZ英制圆锥滚子轴承具有普通级公差，根据需要也可提供CL2、CL3、CL0、CL00级公差产品。

径向游隙ZWZ单列圆锥滚子轴承仅在安装后才有游隙，并在有另一个以相反方向定位的轴承进行调节后才能确定。

保持架圆锥滚子轴承一般采用钢板冲压，筐形保持架，但尺寸较大时，亦采用车制实体支柱保持架。

1. 当轴承外径D≤650mm时，采用钢板冲压保持架，保持架后置代号均不标志2. 当轴承外径D>650mm时，采用钢制实体支柱保持架，保持架后置代号不标志允许误差当量动载荷P=Fr KN] 当Fa/Fr≤e时P=0.4Fr +YFa [KN] 当Fa/Fr>e时单列圆锥滚子轴承成对使用时（基本外形尺寸可不同），在计算轴承的当量动载荷时，必须计入径向载荷引起的附加轴向力。

圆锥滚子轴承简介单列圆锥滚子轴承承受轴向负荷的能力取决于接触角，即外圈滚道角度，角度越大，轴向负荷能力也越大。

圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。

在轿车的前轮轮毂中，用上了小尺寸的双列圆锥滚子轴承。

四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

1、结构用途圆锥滚子轴承的类型代号为30000，圆锥滚子轴承为分离型轴承。

一般情况下，尤其是在GB/T307.1-94《滚动轴承向心轴承公差》中所涉及到的尺寸范围内的圆锥滚子轴承外圈与内组件之间是百分之百可以通用互换使用的。

外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。

不允许在设计制造时更改。

以致使圆锥滚子轴承的外圈与内组件之间可在世界范围内通用互换。

圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。

与角接触球轴承相比、承载能力大，极限转速低。

圆锥滚子轴承能够承受一个方向的轴向载荷，能够限制轴或外壳一个方向的轴向位移。

2、分类单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。

外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。

即同型号的外圈除外部尺寸、公差需符合ISO492（GB307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。

通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之间，能够同时承受轴向载荷和径向载荷的联合作用。

锥角愈大，承受轴向载荷的能力也愈大。

大圆锥角的轴承，后置代号加B，锥角在25°~29°之间，它可承受较大的轴向载荷。

另外，单列圆锥滚子轴承可以在安装过程中调整游隙的大小。

双列圆锥滚子轴承的外圈（或内圈）是一个整体。

两个内圈（或外圈）小端面相近，中间有隔圈，游隙是靠隔圈的厚薄来调整的，也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。

圆锥滚子轴承结构类型
圆锥滚子轴承结构类型
圆锥滚子轴承是一种广泛应用于工业机械领域的轴承，它可以承受较大的径向负荷和轴向负荷，并且拥有高的旋转精度和高的承载能力。

圆锥滚子轴承的结构类型是多种多样的，下面我们将会介绍其中的几种结构类型。

1、单列圆锥滚子轴承
单列圆锥滚子轴承是最常见的一种圆锥滚子轴承，它的结构形式与普通球轴承相似，只不过它的滚动体是圆锥形的滚子。

单列圆锥滚子轴承可以承受较大的径向负荷和联合的轴向负荷。

其局部尺寸和负荷能力取决于滚子的数量和直径。

2、双列圆锥滚子轴承
双列圆锥滚子轴承是一种结构更为复杂的圆锥滚子轴承，它可以承受比单列圆锥滚子轴承更大的径向负荷和轴向负荷。

双列圆锥滚子轴承由于具有两排滚子，因此具有更高的承载能力。

此外，它还具有较高的旋转精度，适用于高精密度的机械设备。

3、四列圆锥滚子轴承
四列圆锥滚子轴承是一种具有极高承载能力的轴承，它可以承受比双列圆锥滚子轴承更大的径向负荷和轴向负
荷。

四列圆锥滚子轴承由于具有四排滚子，因此具有很高的静载荷和动载荷承受能力。

4、调心圆锥滚子轴承
调心圆锥滚子轴承是由双列圆锥滚子轴承和调心球轴承结合而成的新型轴承。

它具有比双列圆锥滚子轴承更高的自适应性，可以在轴承座的偏转、弯曲和偏移等情况下工作，从而提高轴承和机器的运行效率和可靠性。

总之，圆锥滚子轴承具有多种结构类型，并且是一种广泛应用于工业机械领域的轴承。

在选择使用圆锥滚子轴承时，需要根据机械设备的轴承负荷、装配结构、尺寸精度等因素进行综合分析，选用最合适的轴承类型。

单列圆锥滚子轴承标准单列圆锥滚子轴承是一种常见的滚动轴承，其结构简单，承载能力大，适用于高速旋转和高负荷的工作环境。

单列圆锥滚子轴承主要由内圈、外圈、滚子和保持架组成，其设计和制造需要符合一定的标准，以确保其性能和可靠性。

本文将介绍单列圆锥滚子轴承的标准要求，以及相关的制造和检测方法。

首先，单列圆锥滚子轴承的标准要求包括尺寸精度、旋转精度、承载能力、使用寿命等方面。

在国际上，单列圆锥滚子轴承的标准由国际标准化组织（ISO）制定，各国家和地区也会根据自身的需求对其进行相应的修订和补充。

在制造单列圆锥滚子轴承时，需要严格按照相关的标准要求进行设计和加工，以确保其性能和质量达到标准规定的要求。

其次，单列圆锥滚子轴承的制造需要符合相关的工艺要求。

在轴承的制造过程中，需要对原材料进行严格的筛选和检测，确保其符合标准的要求。

同时，在加工和热处理过程中，需要严格控制各项工艺参数，以确保轴承的尺寸精度和表面质量达到标准规定的要求。

此外，还需要对轴承进行相关的检测和试验，以验证其性能和可靠性是否符合标准的要求。

最后，单列圆锥滚子轴承的标准化还涉及到相关的检测和认证。

在轴承生产完成后，需要进行相关的检测和试验，以验证其性能和质量是否符合标准的要求。

同时，还需要进行相关的认证和标识，确保轴承可以在市场上合法流通和应用。

在使用过程中，还需要对轴承进行定期的检测和维护，以确保其性能和可靠性可以持续达到标准规定的要求。

综上所述，单列圆锥滚子轴承的标准化涉及到多个方面，包括设计、制造、检测和认证等。

只有严格遵循相关的标准要求，才能保证轴承的性能和可靠性达到标准规定的要求，从而满足各种工程机械设备的需求。

希望本文对单列圆锥滚子轴承的标准化有所帮助，谢谢阅读！。
