天线在短波通信台站中的应用分析

短波电台的天线安装和调试方法短波电台是一种非常重要且广泛应用的通信工具，它在无线通信领域中发挥着至关重要的作用。

而在短波电台的建设和运行中，天线作为短波电台的重要组成部分，对无线通信质量和传输距离有着至关重要的影响。

因此，正确安装和调试天线，对于保持和优化短波电台的性能至关重要。

本文将介绍短波电台天线的安装和调试的方法，以帮助读者进行正确的操作。

在开始之前，请确保已经明确了天线的类型和规格，并具备一定的电台基础知识。

一、天线安装1. 选择合适的安装位置：天线的性能和效果与其安装位置有密切关系。

首先，尽量选取远离其他大型建筑物、高压电缆和高压导线的开阔地带。

这可以减少和避免电磁干扰对天线工作的影响。

其次，天线需要避免过度接近金属结构物，如建筑物或高塔，以防止信号强度的衰减。

最后，为了保证天线的安全性和稳定性，选择坚固的支架或塔架作为天线的支撑结构。

2. 安装天线支撑结构：根据天线的类型和重量，选择合适的天线支撑结构进行安装。

一般情况下，金属塔架和高塔是安装天线的常见选择，可以提供稳定的支撑。

在安装时，确保天线支撑结构的垂直度和平整度，这对于天线的正常工作至关重要。

3. 连接馈电线缆：根据天线支撑结构的高度，正确选择合适的馈电线缆，并使用合适的工具进行连接。

在连接时，务必保证连接牢固，防止线缆受到风吹等外力的干扰。

此外，在使用电缆连接器时，要进行防水处理，以确保天线系统的可靠性。

二、天线调试1. 调整天线方向：天线的方向对于短波电台的通信效果至关重要。

在调试天线时，根据实际需求和通信目标，调整天线的方向。

一般情况下，可以通过调整天线支撑结构的转向系统或通过旋转整个塔架来实现。

调整时，通过监测信号强度或使用天线分析仪等专业设备进行信号测量，找到接收到最强信号的方向，以确保最佳的通信效果。

2. 检查和优化馈电系统：馈电系统是天线和短波电台之间的重要连接部分。

在调试天线时，检查和优化馈电系统对电台的性能提升具有重要作用。

短波电台的天线接地和电磁兼容性问题短波电台是一种广泛应用于通信、广播和军事领域的无线电设备。

在建设和运维短波电台时，天线接地和电磁兼容性问题是必须要重视和解决的关键问题。

本文将从理论和实践角度分析短波电台的天线接地和电磁兼容性问题，并提供一些解决方案和注意事项。

首先，我们来探讨短波电台的天线接地问题。

天线接地是指将天线系统的地面部分与实际地面有效连接的操作。

它的目的是确保天线的稳定工作和电磁辐射的有效传导。

在进行天线接地时，需要注意以下几点：1. 合理选择地点：选择一个离电台主体足够远的地方来进行天线接地，以减少电磁辐射对电台设备的干扰。

同时，选取具有良好导电性的土壤，并远离高压电缆和其他干扰源。

2. 构建合适的接地系统：接地系统包括平面接地、垂直接地和套筒接地等。

平面接地可以采用金属网格或金属片来增加接地面积；垂直接地适用于较低频率的天线系统，通过将导体垂直埋入土壤中实现接地；套筒接地则是将导体埋入深地，增加接地电阻。

3. 规范接地导线布线：接地导线的布线应短而直，并尽量远离其他电缆和设备。

这样可以减少电磁干扰和传导损耗，确保接地系统的有效性。

其次，我们来讨论短波电台的电磁兼容性问题。

电磁兼容性是指不同电子设备在电磁环境中能够相互协调工作，而不产生干扰或受到干扰。

要解决电磁兼容性问题，可以采取以下措施：1. 资源分配合理：合理规划和分配电台所使用的频率和功率，避免与其他系统的干扰。

这可以通过频谱规划和频率协调来实现。

2. 信号调理技术：利用信号调理技术来降低电台的杂散辐射和接收干扰。

通过使用滤波器和放大器等设备，可以对信号进行滤波、放大、调制和解调，提高信号质量和干扰抑制能力。

3. 地线和屏蔽：使用良好的接地系统和屏蔽技术来减少传导干扰和辐射干扰。

适当加强设备的屏蔽和接地，可以有效地防止电磁干扰的产生。

4. 设备布局优化：合理布置设备，减少互相之间的电磁辐射和敏感度。

将敏感设备与可能产生干扰的设备相隔一定距离，并采取适当的屏蔽措施。

《装备维修技术》2021年第10期—249—短波发射机天线分析曲令军（新疆维吾尔自治区广播电视局节目传输中心6501台，新疆 乌鲁木齐 830000）一、广播电视短波发射机天线基本概况对广播电视短波发射机天线的应用，主要是依靠完备的短波天线自动调谐系统来实现的，为了使应用效果达到最好，短波天调系统会针对能够影响应用效果的一些参数进行自动调整。

通常我们所关注的几项参数有：天线的输入阻抗、天线的极化方式、天线的增益、天线的主瓣、副瓣、波瓣宽度、副瓣电平、前后比、方向函数等，其中天线的输入阻抗、极化方式和增益是我们所关注的重点。

合理地调试好天线的输入阻抗有助于实现能够传输效率的提升，一般认为，天线的输入阻抗要接近于馈线阻抗。

天线的增益主要是实现辐射性能的全面提升，若想实现这一目的，需要我们结合天线的物理属性来做最合理的设计，比如天线的形状、尺寸、大小、结构，以及材质。

天线的极化方式有很多种，极化方式与天线的安装方式有直接关系，为了减少天线之间的相互干扰，一般我们会采用水平或垂直的极化方式，但在有些情况下，水平和垂直的极化方式并不能满足实际需求，所以，双极化天线、交叉极化天线和圆极化天线便开始得到更多应用。

需要说明的是，上述几项参数是互相联系和互相影响的，我们不能单一的从某一参数说明天线的好坏。

二、广播电视短波发射天线的分类广播电视短波发射天线的分类方式有很多种，按方向性进行划分有：全向和定向两种；按工作频段进行划分有：短波频段、超短波频段、卫星/微波频段；按能量来源进行划分有：有源和无源；按信号极化分类有：线极化水平/垂直、圆/椭圆极化左旋/右旋。

下面简单介绍一种短波天线类型： 1.短波多模多馈天线 这是一种全向宽频带天线，可以配3个发射机同时异频工作，适合远、中、近距离的通信，天线的工作效率取决于螺旋线的长度和大口直径。

2.短波扇锥天线 这种天线一般应用于固定通信台站，天线具有在工作频段范围内 免天线调谐、全方位、高效率等特点是固定台站对中远距离进行可靠通信的优选天线。

短波天、馈线选型及其布局应用技术研究发表时间：2020-06-04T07:16:57.761Z 来源：《现代电信科技》2020年第3期作者：王圣生[导读] 短波通信发展具有重要战略意义，短波天、馈线选型及其布局技术研究对短波通信应用，具有较强的工程价值和实践意义。

（北京中网华通设计咨询有限公司北京市 102208）摘要：短波通信发展具有重要战略意义，短波天、馈线选型及其布局技术研究对短波通信应用，具有较强的工程价值和实践意义。

它需要综合考虑短波通联对象数量、方向、距离的远中近要素，结合机房位置及其周边地势环境要素，选用的天线类型及其特性、馈线类型及其特性等众多因素，降低天线场短波天线之间的互扰影响，进行合理规划布局。

遂本文将针对短波天、馈线选型及其布局应用情况进行深入探究。

关键词：短波天线选型；馈线选型；同心圆模式1短波通信应用价值尽管新型无线电通信系统发展迅速，但短波通信仍然受到全世界普遍重视，并不断应用和发展。

因为它有着与其它通信系统相区别的价值和优点。

首先，短波是唯一不受网络枢纽和有源中继体制约的远程通信手段，如果发生战争或灾害，各种通信网络都可能会受到破坏，卫星也会受到攻击。

无论哪种通信方式，其抗毁能力和自主通信能力无法与短波通信媲美。

另外，与卫星通信相比，短波通信不用支付话费，运行成本低。

2短波通信系统组成在短波通信固定台站中，常采用收发分离的模式，由收信天线场、集中收信台、遥控线路、集中发信台和发信场组成；也可以采用收发合一模式，由天线场、收发信台组成。

短波通信系统主要设备包括天线、馈线、馈线避雷器、天线调谐器、收/发信机、光/电缆传输设备、遥控线路、天线共用器、天线交换矩阵、电源系统等组成。

3短波通信工程参数结合收发信台站的经纬度、地球半径、大圆距离等技术参数，通过数学模型计算收/发信台站的通信距离、天线方位角、天线射线仰角、天线架设高度等工程参数，也天线选型的重要因素。

4天线选型4.1天线选型因素天线选型要根据发射机功率和通信距离选择性能最佳的天线，使系统的传输性能达到最佳。

一般开始玩主要在国内聊天7.050/14.270/21.400，再以后就玩玩dx。

.8上面主要是cw常用的短波天线(组图)常用的短波天线常用的短波天线主要分为3类，第一类是垂直天线（GP），第二类是偶级天线（DP），第三类为八木天线（YAGI）。

除此之外，还有框型、钻石型、碟型等等，这里我们主要讨论前三类天线，其中重点探讨偶级天线及其变形。

从使用来看，GP天线主要用于近距离—中距离通讯，尤其是近距离通讯依靠地波传送，效果非常好。

而DP天线的近距离通讯效果惨不忍睹。

由于高度的限制，普通爱好者不可能架设很高的天线，一般来说5-10米高度的GP天线适合自己架设。

但是对于短波波长来说，这样的高度是远远不够的，例如180米波，即使1/2波长也有90米高，对于普通爱好者来说这是根本不可能实现的。

因此5- 10米高的短波天线如果希望用于短波全段就必须加感，这样发射的效率就很低了。

通常GP天线用于21-29M频段较为普遍，再低的频段就不再使用GP天线了。

此外，GP天线的防雷也比较难做，总不可能在天线旁边树一根比天线还高的铁管做避雷针吧？这是一支典型的DP天线的结构，其中红色部分为绝缘子，和两端的牵引绳隔开。

主振子长度为1/2波长*0.95缩短率。

为何要采用1/2波长呢？这是因为1/2波长中心抽头后两端各为1/4波长，这样天线的阻抗为50欧姆，才能够和发射机相匹配。

DP天线主要采用天波通讯，远距离通讯的效果非常好，且架设简单，不需要竖起很高的天线，制作成本低廉，因此为大多数无线电爱好者所采用。

DP天线有许多变形，下面我向大家一一做个介绍。

倒“V”天线，这是DP天线的一种变形方式，这样做的一则可以节省天线的占地面积，另一方面，可以改善原先DP天线的近距离地波通讯效果。

但这样做之后，天线具有了方向性，参见图中的最大辐射方向。

由于短波发射机可以工作在0-30M的各个波段，因此单一长度的天线就不能满足我们的需要了，而为每一个波段分别制作一根天线又不现实。

超短波天线参数摘要：1.超短波天线的定义和应用2.超短波天线的主要参数3.影响超短波天线性能的因素4.如何选择合适的超短波天线参数正文：超短波天线是一种在超短波段（30MHz-300MHz）工作的天线，广泛应用于通信、广播、导航等领域。

在选择和使用超短波天线时，需要关注一些关键参数，以保证天线的性能符合需求。

一、超短波天线的定义和应用超短波天线是指工作在30MHz-300MHz频段的天线。

由于其波长较短，天线尺寸相对较小，因此便于安装和携带。

超短波天线在通信、广播、导航、遥控等领域有广泛应用。

二、超短波天线的主要参数1.频率：超短波天线的频率决定了其工作波段，通常根据应用需求来选择合适的频率。

2.增益：增益是衡量天线发射和接收信号能力的重要参数，增益越高，信号传输距离越远。

3.波瓣宽度：波瓣宽度是指天线辐射功率分布的范围，波瓣宽度越窄，天线的指向性越好。

4.阻抗：天线的输入阻抗应与馈线匹配，以保证信号传输的最大效率。

5.驻波比：驻波比是衡量天线与馈线匹配程度的指标，驻波比越小，匹配程度越好。

三、影响超短波天线性能的因素1.天线尺寸：天线尺寸对增益、波瓣宽度等参数有直接影响，需要根据实际需求和安装条件来选择合适的天线尺寸。

2.馈线：馈线的质量和特性阻抗对天线性能也有很大影响，应选择适合的天线馈线。

3.安装位置和环境：天线的安装位置和周围环境会影响天线的指向性、增益等性能。

四、如何选择合适的超短波天线参数在选择超短波天线参数时，需要根据实际应用需求来进行权衡。

例如，对于通信应用，需要关注天线的增益和波瓣宽度；对于广播应用，则需要关注天线的指向性和覆盖范围。

同时，还要考虑馈线、安装位置等因素，以确保天线的性能达到预期。

总之，超短波天线的参数选择和应用是一个复杂的过程，需要综合考虑多种因素。

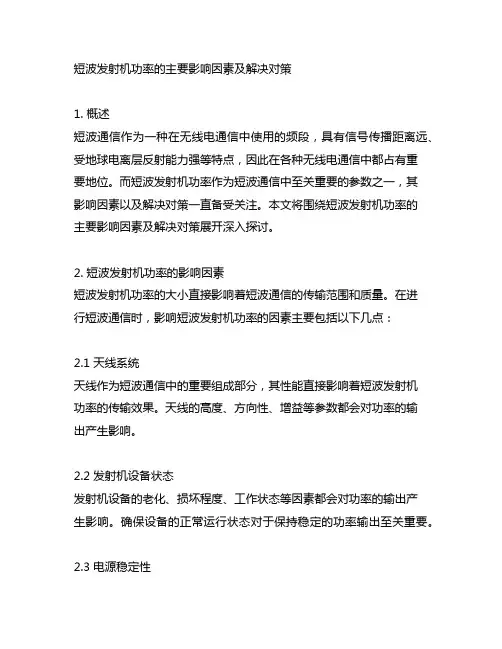

短波发射机功率的主要影响因素及解决对策1. 概述短波通信作为一种在无线电通信中使用的频段，具有信号传播距离远、受地球电离层反射能力强等特点，因此在各种无线电通信中都占有重要地位。

而短波发射机功率作为短波通信中至关重要的参数之一，其影响因素以及解决对策一直备受关注。

本文将围绕短波发射机功率的主要影响因素及解决对策展开深入探讨。

2. 短波发射机功率的影响因素短波发射机功率的大小直接影响着短波通信的传输范围和质量。

在进行短波通信时，影响短波发射机功率的因素主要包括以下几点：2.1 天线系统天线作为短波通信中的重要组成部分，其性能直接影响着短波发射机功率的传输效果。

天线的高度、方向性、增益等参数都会对功率的输出产生影响。

2.2 发射机设备状态发射机设备的老化、损坏程度、工作状态等因素都会对功率的输出产生影响。

确保设备的正常运行状态对于保持稳定的功率输出至关重要。

2.3 电源稳定性电源的稳定性直接影响着短波发射机功率的稳定性。

电压的波动、频率的波动等都会对功率输出产生影响，因此保证稳定的电源供应是维持功率稳定输出的重要因素。

3. 短波发射机功率的解决对策针对上述影响因素，我们可以采取以下措施来解决短波发射机功率输出不稳定的问题：3.1 定期检查和维护发射机设备定期对发射机设备进行维护和检查，及时发现并解决设备老化、损坏等问题，确保设备的正常运行状态。

3.2 优化天线系统合理设计和选购适合的天线系统，确保天线系统的高度、方向性、增益等参数符合要求，以提高功率输出的传输效果。

3.3 使用稳定电源在使用短波发射机时，选择稳定的电源供应设备，确保电源的稳定性和可靠性，避免电源波动给功率输出造成的影响。

4. 个人观点和理解短波发射机功率的稳定输出对于短波通信的质量和效果有着至关重要的影响。

在实际应用中，需要全面考虑天线系统、发射机设备状态和电源稳定性等因素，并采取相应措施来解决功率输出不稳定的问题，以保证短波通信的稳定传输。

[转帖]短波通信中的天线选型凌波漫步发表于2006-4-4 12:21:45短波通信中的天线选型EMC CHINA .COM 中国电磁兼容网短波通信是指波长１００－１０米（频率为３－３０ＭＨｚ）的电磁波进行的无线电通信。

短波通信传输信道具有变参特性，电离层易受环境影响，处于不断变化当中，因此，其通信质量，不如其它通信方式如卫星、微波、光纤好。

短波通信系统的效果好坏，主要取决于所使用电台性能的好坏和天线的带宽、增益、驻波比、方向性等因素。

近年来短波电台随着新技术提高发展很快，实现了数字化、固态化、小型化，但天线技术的发展却较为滞后。

由于短波比超短波、卫星、微波的波长长，所以，短波天线体积较大。

在短波通信中，选用一个性能良好的天线对于改善通信效果极为重要。

下面简单介绍短波天线如何选型和几种常用的天线性能。

一、衡量天线性能因素天线是无线通信系统最基本部件，决定了通信系统的特性。

不同的天线有不同的辐射类型、极性、增益以及阻抗。

１．辐射类型：决定了辐射能量的分配，是天线所有特性中最重要的因素，它包括全向型和方向型。

２．极性：极性定义了天线最大辐射方向 电气矢量的方向。

垂直或单极性天线（鞭天线）具有垂直极性，水平天线具有水平极性。

３．增益：天线的增益是天线的基本属性，可以衡量天线的优劣。

增益是指定方向上的最大辐射强度与天线最大辐射强度的比值，通常使用半波双极天线作为参考天线，其它类型天线最大方向上的辐射强度可以与参考天线进行比较，得出天线增益。

一般高增益天线的带宽较窄。

４．阻抗和驻波比（ＶＳＷＲ）：天线系统的输入阻抗直接影响天线发射效率。

当驻波比（ＶＳＷＲ）１：１时没有反射波，电压反射比为１。

当ＶＳＷＲ大于１时，反射功率也随之增加。

发射天线给出的驻波比值是最大允许值。

例如：ＶＳＷＲ为２：１时意味着，反射功率消耗总发射功率的１１％，信号损失０．５ｄＢ。

ＶＳＷＲ为１．５：１时，损失４％功率，信号降低０．１８ｄＢ。

天线在短波通信中的应用作者：庞玉保来源：《科技传播》2019年第01期摘要近年来，通信技术在迅猛的发展，其中，短波通信作为一种经典的应急通信方式并没有随着技术的更新而被淘汰，反而得到了快速的发展和进步。

在短波通信中，天线的选择对通信质量具有很大的影响。

文章在分析短波通信基本理论基础上，研究了天线在短波通信中的应用，针对天线对短波通信质量的影响进行了详细的分析。

关键词通信技术；短波通信；通信质量；天线中图分类号 TN91 文献标识码 A 文章编号 1674-6708（2019）226-0103-021 短波通信技术概述短波的基本新式有地波和天波两种，主要形式是天波。

顾名思义，地波是指沿着地表传输的波，而天波是指从地面发出，经过电离层折射后返回地面的波。

因此，在地形比较复杂，地面建筑物比较多的地方，由于地波无法传输，更多地利用天波进行无线电通信，所以我们把天波称为短波的主要形式。

1.1 无线电波无线电波是一种电磁波，根据电磁波的波长，一般可以将其分为超短波、短波、中波、长波和超长波等几种类型，短波通信即利用短波来作为信息的载体进行通信。

无线电波在介质中和介质交界处传播时会存在反射、折射以及散射等现象，对其传播的方向路径会产生一定的影响，并且由于介质的吸收其场强会发生变化，只有对无线电波传播规律进行深入研究才能更好的利用其特性进行通信。

1.2 电离层在短波通信过程中，电离层起到了十分关键的作用。

电离层是一种处于电离状态的大气层，电离状态是指大气分子收到微粒流作用后成为离子和电子的过程。

对于短波通信而言，无线电波需要经电离层而发生发射作用，电离层的离子和电子浓度较高时，其反射频率也相对较高。

当季节发生变化或者时间变化时，对于不同的地区来说，电离层的浓度也不相同，因此对短波通信也会产生不同的影响。

1.3 传播途径短波的传播途径一般分为两种，分别为地波传输和天波传输。

地波传输指无线电波沿地表进行传播，地波传输的传输距离和地表的介质息息相关。

短波天线的原理和应用实例1. 短波天线的原理短波天线是无线电通信中常用的天线类型之一，它主要用于接收和发射短波信号。

短波信号属于高频信号，波长范围在10米至100米之间，通常用于远距离通信。

短波天线的工作原理基于电磁感应和辐射原理。

当电磁波通过天线时，它会与天线的导体产生相互作用。

这些作用包括导体中自由电子的运动和天线所产生的辐射场。

短波天线通过合理设计和调整，能够达到良好的接收和发射效果。

短波天线的基本原理可以概括如下： - 天线长度与波长相匹配：短波天线的长度应与所要接收或发射的信号的波长相匹配，以获得更好的谐振效果。

- 地面反射：短波天线通常需要一个接地平面来增强信号的接收和发射效果，这个接地平面一般是地面或者人工建立的接地系统。

- 天线定向性：通过改变短波天线的结构和布局，可以实现方向性辐射，以增强信号的传输和接收效果。

- 天线匹配：为了获得最大的信号传输效率，短波天线需要与发射或接收设备之间进行匹配，以达到合适的阻抗匹配。

2. 短波天线的应用实例短波天线在无线电通信中有着广泛的应用，下面列举几个常见的应用实例：2.1 短波广播接收短波广播是一种特殊的广播方式，它的传播距离远大于FM广播，因此需要专门的设备和天线来接收。

通过连接短波天线，可以接收到来自世界各地的广播电台的信号。

短波广播可以提供国内外的新闻、音乐、文化、天气等丰富的内容，是人们获取全球信息的重要途径。

2.2 短波业余无线电通信业余无线电通信是一种业余爱好，也是无线电技术爱好者之间交流的方式，短波天线在业余无线电通信中起到了至关重要的作用。

无线电爱好者可以通过连接短波天线，与全球的无线电爱好者进行交流，包括语音通信、数据通信、电报等。

2.3 短波无线电定位短波无线电定位是一种利用短波天线接收对方信号强度和方向来确定对方位置的技术。

通过接收到的信号强度和方向信息，可以计算出对方的大致位置。

这种技术在军事、航空、航海等领域有着广泛的应用。

关于短波电台通讯距离效果的问题影响好坏的因素很多，除了与短波电台本机的性能、功率有关外，还取决于使用的天线和天线架设的方法，同时，频率的选择对短波通信的效果也有着极其重要的作用，短波电台通信频率范围为1.6-30MHz，如何在这么宽的范围内选择合适的频率，需根据使用的天线、通信距离、通信地点和时间以及天气情况在实践中摸索，下面就短波电台频率选择及天线架设提供一些建议仅供参考。

便携式短波电台常用的2种天线一、3米鞭状天线在两个电台均使用3米鞭天线通信时，适用于20公里以内的地波通信方式。

通常选择频率为：6MHz-8MHz或25MHz-30MHz二、20米斜拉天线使用20米斜拉天线，主要适用于100-800Km以内远距离的天波通信，由于天波通信受电离层变化影响较大，信号不太稳定，所以天波通信时，需根据通信的距离、天气和时间选择频率，以适合电离层的变化规律，获得最好的通信效果。

100公里以上日频6.8MHz -- 9.6MHz 夜频3.4MHz -- 6.8MHz500公里以内日频7.65MHz -- 13.6MHz 夜频5.1MHz -- 7.65MHz1000公里以内日频11.05MHz -- 17.85MHz 夜频5.95MHz -- 11.50MHz20米斜拉天线的架设方法是：将天线一端固定在有一定高度的支撑物上，另一端连接电台的天线座上，将天线拉成45°左右斜面，天线斜面对准接收电台的方向。

将短波电台接好地线。

三、两种天线的使用如短波电台在通信中，一边使用的是鞭状天线，另一边使用的是20米的斜拉天线，此时短波电台是介于地波和天波通讯方式之间，通信距离较两边都使用鞭状天线时有所延长。

但根据短波电台发射功率的不同，40-100Km或60Km-100Km是短波通信的盲区，出现不通均属于正常现象。

海岸电台常用的短波天线作者：胡志忠来源：《科技创新导报》 2013年第30期胡志忠（中海油信息科技有限责任公司天津分公司天津 300452）摘要：短波通信是我们中海油海上与陆地、船与船之间一直使用的最稳定通讯工具，也是我们现在最重要的一种应急通信手段。

短波天线的优劣，直接影响通讯质量。

关键词：双锥天线笼型天线对数周期天线中图分类号：TN822.3 文献标识码：A 文章编号：1674-098X(2013)10(c)-0012-02海岸电台的天线一般离海岸比较近，易受环境因素影响较大，腐蚀严重，导致天线性能下降，严重影响通讯质量。

为此假设多性能、多式样的天线，对不同的距离、不同的方向使用不同的天线尤为重要。

该文主要介绍了几种常用的海岸电台短波天线。

这些天线在海岸电台广泛使用，通信效果得到证明。

1 扇锥天线（图1）1.1 概述扇锥天线作为通信系统的组成部分具有宽频带发射、效率高、等特点。

天线长32m（JW-TDS-4.5）、52m（JW-TDS-3）。

根据通讯距离选择合适的架设高度（15m、18m、22m）。

由两座铁塔支撑，铁塔顶端挂有滑轮，天线可方便架起或放下。

扇锥天线的优点是对场地要求不高，可在山坡方便架设，辐射仰角随频率升高而降低，满足通信距离越远、使用频率越高的要求，适合近、中、远通信要求，在海岸电台系统中广泛使用，通信效果良好。

1.2 技术指标工作频率：5～26MHz；标称阻抗：50Ω；天线长度：32m；天线增益：2～6dB；驻波比：≤2；极化方式：水平极化；承受功率：5kW；抗风能力：36m/s风能正常工作，54m/s不破坏；口方式：NKF。

天线架高：（15m、18m、22m）1.3 结构特征天线面采用不锈钢钢丝绳制作，中间用绝缘玻璃钢管支撑。

中间馈电。

连接处用铜压套压紧。

天线面两端用钢丝绳端吊索通过铁塔上的滑轮拉至地面，在地面上可将天线拉起。

用四线制平行线引至匹配器支撑杆顶，阻抗变换器安装在支撑杆顶，与下行线连接。

短波无线电通信中的全向天线设计研究短波无线电通信是一种广泛应用于军事通讯、应急救援、天气预报、海上航行、远程控制等领域的通讯方式。

它具有传输距离远、抗干扰能力强、扩展能力好等特点，受到越来越多人的关注和使用。

在这种通讯方式中，全向天线的设计起着至关重要的作用。

全向天线即是发射/接收信号时能从各个方向中接收/发射相同的信号的天线。

因此，全向天线的设计应该能使信号在各个方向上有着相同的辐射效应和功率。

一般而言，设计全向天线必须要考虑天线的辐射效率、方向图性能、频带宽度等因素，而这些因素的优化是天线系统设计的核心。

天线辐射效率天线辐射效率是衡量天线在信号发射/接收过程中损失的多少的指标。

较高的辐射效率可以提高功率、减少信号衰减，从而提高通讯质量。

全向天线在设计上要求能够在各个方向上平均并高效地辐射。

一般而言，天线的辐射效率与天线尺寸、天线形状、材料、芯片布局等因素有关。

设计时应优化天线参数，提高辐射效率以获得更好的通讯质量。

方向图性能方向图是指在三维空间中，天线在不同方向上的辐射功率分布图。

对于全向天线而言，方向图应该尽可能的平坦，即在不同方向上辐射功率相等或者相近。

这样做有助于天线平均地辐射信号，满足多方向的通讯需求。

为了得到更好的方向图性能，传统方法一般采用同心圆环片式全向天线，而近年来研究采用阵列方式的全向天线，较好地解决了环片式全向天线频宽窄的问题。

频带宽度在现实通讯中，通讯频段经常会因环境变化及其它因素而发生变化。

因此，全向天线的频带宽度也是一项重要的性能指标。

相应地，在全向天线的设计过程中要兼顾不同频段的应用需求，提高频带宽度，保证通讯的稳定性和可靠性。

总之，全向天线的设计是短波无线电通信中不可或缺的一部分，对于天线的辐射效率、方向图性能和频带宽度的优化是提高通讯质量的关键。

在未来，全向天线的设计应进一步探索，并寻求更多创新方法及技术，以适应不断变化的通讯需求。

短波电台的选址和天线的架设这里简要介绍短波通信的一般概念，短波电台的选址和天线的架设。

一、短波通信的一般原理1.1、无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。

无线电波一般指波长由100,000米到0.75毫米的电磁波。

根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。

频率与波长的关系为：频率=光速／波长。

电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。

为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。

常见的传播方式有：地波（地表面波）传播沿大地与空气的分界面传播的电波叫地表面波，简称地波。

地波的传播途径如图1.1所示。

其传播途径主要取决于地面的电特性。

地波在传播过程中，由于能量逐渐被大地吸收，很快减弱（波长越短，减弱越快），因而传播距离不远。

但地波不受气候影响，可靠性高。

超长波、长波、中波无线电信号，都是利用地波传播的。

短波近距离通信也利用地波传播。

天波传播天波是由天线向高空辐射的电磁波遇到大气电离层折射后返回地面的无线电波。

电离层只对短波波段的电磁波产生反射作用，因此天波传播主要用于短波远距离通信。

1.2、、电离层的作用电离层对短波通信起着主要作用，因此是我们研究的重点。

电离层是指从距地面大约60公里到2000公里处于电离状态的高空大气层。

上疏下密的高空大气层，在太阳紫外线、太阳日冕的软X射线和太阳表面喷出的微粒流作用下，大气气体分子或原子中的电子分裂出来，形成离子和自由电子，这个过程叫电离。

短波电台天线技术研究及应用随着物联网、人工智能等技术的不断发展，短波电台技术已不再是大众讨论的焦点，但实际上短波电台在军事、通讯、航空、气象等领域仍有广泛的应用。

作为短波电台的重要组成部分之一，天线技术对短波电台的传输效果及可靠性具有至关重要的作用。

本文将从天线技术的基本概念、类别和设计等方面探讨短波电台天线技术的研究及应用现状。

天线技术基本概念天线是一种将收发器（或变送器）与空间中某一方向相联的装置，其功能是将电磁波中的能量从电缆中传递到空间中。

天线的本质是一种传输线，是将高频电信号从电缆中传输到空间中的媒介。

天线传输线的特点是长度非常长，并且具有非均匀性。

天线的作用可以分为接收和发射两种，接收天线将来自天际的电波传输给接收机进行处理，而发射天线则将电信号转换成无线电波发射到空间中。

天线技术的好坏将直接影响设备的接收和传输质量。

因此天线技术是短波电台中不可忽视的组成部分。

天线技术类别根据所适用的频带、结构和形式的不同，天线技术可以分为多种类别。

一般短波通讯采用的天线技术有：1. 垂直偶极天线（Vertical Dipole Antenna）垂直偶极天线是最常见的天线之一，在短波通信中占有重要地位。

这种天线以传输线为导管，以偶极子为天线辐射体作为发射和接收信号的媒介。

偶极子天线由两根相等长度的导线构成，其中心点连接到传输线的中心点，两个末端各相隔1/4波长，末端的终点处分别连接到地面。

垂直偶极天线工作频段较宽，成本低廉，适用于多种应用场合。

2. 圆极化天线（Circularly Polarized Antenna）圆极化天线是一种特殊的天线，主要应用于无线电通信系统或雷达系统的高精度信号等。

其特点是产生的射向空间的电磁波振动场矢量的方向成环状，在一定范围内，其方向始终垂直于传输线的方向。

其应用范围广泛，可以用于信号传输与接收，还可用于雷达信号与解析方向的调节。

3. 直耦合天线（Coupled Antenna）直耦合天线是指对一种天线技术，通过直接将发射和接收器连接到天线上，直接耦合成一体。

简述短波通信的原理及应用1. 短波通信的原理短波通信是一种基于无线电技术的通信方式，利用短波频段传输信息。

它的原理主要包括以下几个方面：•电磁波传播：短波是一种高频电磁波，它的波长较短，能够在大气层中的电离层发生反射和折射，实现远距离的传播。

由于电离层的存在，短波信号可以在地球表面和大气层之间进行多次反射和折射，覆盖广泛的距离。

•调制与解调：在短波通信中，信息通常被调制到载波信号中进行传输。

调制的方式可以采用幅度调制（AM）、频率调制（FM）或相位调制（PM）等。

接收端需要对接收到的调制信号进行解调，恢复出原始的信息。

•天线传输：短波通信中，天线起到收发信号的作用。

天线将电磁波转换为电流信号，并将电流信号转换为电磁波发射出去。

在接收端，天线接收到电磁波并将其转换为电流信号，供解调器进行解调。

2. 短波通信的应用短波通信在实际生活中有广泛的应用，包括以下几个方面：•国际广播：作为一种传播方式，短波广播可以覆盖较长的距离，辐射到世界各地。

许多国家和地区利用短波广播向海外播放本国的新闻、音乐、文化、宣传等内容，增进国际间的交流与了解。

•远距离通信：由于短波信号能够在地球表面和大气层之间进行多次反射和折射，它在远距离通信中发挥着重要的作用。

在军事通信、紧急救援和远程探测等领域，短波通信可以提供可靠的通信手段。

•卫星通信备份：短波通信可以作为卫星通信的备份方式。

在卫星通信中，由于天气等原因可能导致信号中断，此时可以使用短波通信进行通信，保证通信的可靠性。

•无线电侦察：由于短波通信在传输过程中会产生较强的电磁辐射，这为侦察和监视提供了机会。

在军事和情报领域，短波通信常常被用于无线电侦察与监听。

3. 短波通信的优缺点短波通信具有一些显著的优点与缺点：3.1 优点•覆盖广泛：短波信号可以通过电离层的反射和折射，实现全球范围的通信覆盖。

•适应性强：短波信号相对较稳定，对地形和气象条件的影响较小，适应性强。

•通信成本低：相比于卫星通信等方式，短波通信的设备和运营成本较低。
