简单易制的光控路灯开关

路灯控制器的使用方法
路灯控制器是一种用于控制路灯开关的设备，它可以根据时间、光线等条件自动控制路灯的开关，从而实现节能、环保的目的。

下面我们来介绍一下路灯控制器的使用方法。

我们需要了解路灯控制器的基本结构和功能。

路灯控制器通常由控制器、传感器、继电器等部件组成，其中控制器是整个系统的核心，它可以根据传感器采集到的光线强度和时间信息，控制继电器的开关，从而控制路灯的亮灭。

接下来，我们需要安装路灯控制器。

安装路灯控制器需要注意以下几点：
1.选择合适的安装位置。

路灯控制器应该安装在离路灯较近的位置，以便传感器能够准确地感知光线强度。

2.正确接线。

路灯控制器的接线应该按照说明书上的要求进行，避免接错线导致设备损坏。

3.调试设备。

安装完成后，需要对路灯控制器进行调试，确保其能够正常工作。

调试完成后，我们就可以开始使用路灯控制器了。

使用路灯控制器需要注意以下几点：
1.设置时间。

路灯控制器通常具有时间设置功能，我们需要根据实际情况设置开灯和关灯的时间。

2.设置灵敏度。

路灯控制器的传感器灵敏度可以根据实际情况进行调整，以确保其能够准确地感知光线强度。

3.定期检查。

路灯控制器需要定期检查，确保其正常工作。

如果发现故障，应及时进行维修或更换。

路灯控制器是一种非常实用的设备，它可以帮助我们实现节能、环保的目的。

使用路灯控制器需要注意以上几点，以确保其能够正常工作。

最简单的光控开关原理
嘿，朋友们！今天咱就来讲讲这最简单的光控开关原理，可有意思啦！
你想想看啊，大白天屋里很亮堂吧，那灯就没必要开着，多浪费电呀！可到了晚上或者光线暗下来的时候呢，嘿，灯就自动亮了，这多神奇！这就是光控开关在起作用呢！
比如说，你晚上回家，一开门，楼道的灯就自动亮了起来，就好像它知道你来了一样，是不是特别贴心？光控开关的原理其实不难理解。

它就像一个特别机灵的小卫士，时刻关注着光线的变化。

它里面有个关键的元件，就好像我们的眼睛一样，能灵敏地感受到光线的强与弱。

当光线强的时候，这个小卫士就说：“哎呀，这么亮了，不需要开灯啦！”于是它就把电路断开，灯就不会亮。

可当光线暗下来，就好像到了晚上，小卫士就赶紧喊：“哎呀呀，变暗啦，快开灯呀！”然后就把电路接通了，灯就亮起来啦！
那它怎么能这么准确地判断光线呢？这就靠它里面那些精巧的零件啦！就像一个小小的魔法盒子，藏着好多秘密呢！它能根据光线的变化迅速做出反应，比我们人可厉害多啦！
再打个比方，它就像是一个特别靠谱的朋友，不需要你多说什么，它就能知道什么时候该做什么，默默地为我们服务。

我们平时可能都不会特别注意到它，但它却一直在那里坚守岗位，是不是很厉害？
我就觉得呀，这光控开关真的是个特别了不起的发明，给我们的生活带来了这么多方便。

它虽然看起来很简单，但背后的原理可真是充满了智慧呢！怎么样，朋友们，现在是不是对光控开关原理更感兴趣啦？。

X W-G K-1智能光控开关一、产品介绍XW-GK-1光控开关是由光电转换装置即光电头及集成块、电子原件、执行继电器、交流接触器组成.白天光照较强,光敏原件电流增大,使集成电路(de)继电器释放,路灯不亮.到傍晚天黑程度时,由于光照减弱,光敏原件产生(de)电压低,继电器吸合路灯亮直至次日晨.光照加强集成触发器自动再次工作,路灯关灯.一般工厂、学校、街道(de)路灯,水面岛屿(de)航标灯.白天由值班人员关灯、天黑再行开灯.往往会引起不及时开灯或关灯,这样不但浪费电力,而且,还影响工作.我公司根据各方面(de)有关资料,引进国外先进集成电路,及在以前生产(de)路灯开关(de)基础上,改制了一种比较有实用价值(de)路灯自动开关.该开关不受天气季节(de)影响,功能可靠,灵敏度高,畅销全国各地,深受用户(de)欢迎.产品程序设计具有延时功能,防止偶然间(de)闪电或手电筒、汽车、及其它光照射光电头,落叶飞低短暂遮挡光电源件(de)误开误关(de)抗干扰能力.路灯光控开关由光电转换装置即光电头及集成块、电子元件、执行继电器、交流接触器构成.白天光照较强,光敏元件电流增大,使集成电路(de)继电器释放,路灯不亮,到傍晚天黑到一一程度时,由于光照减弱,光敏元件产生(de)电压低,继电器吸合路灯亮直到次日晨,光照加强集成触发器自动再次动作,路灯灭.三、安装与使用（一）、将XW-GK-1光控开关(de)探头安装在路灯放置(de)电线柱或有自然光线(de)地方,要注意清洁,及时或定期擦净自动开关电头(de)灰尘,以免影响光电转换效果.路灯光控动开关出厂设置好光敏(de)强度,据地方(de)天时、使天黑需要开灯时继电器吸合,白天需要关灯时继电器释放.（二）、自动开关接线柱从左到右：（1）为电源输入（2）为中心线共用（3）为负载输出四、技术参数：五、应用接线图六、适用范围本产品可广泛应用在工厂、学校、隧道等各种场所所用(de)路灯,可实现自动开关控制路灯,天暗时光控自动打开,天亮时光控自动关闭,功能可靠,灵敏度高.。

光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。

天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。

kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。

其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。

R2为限流电阻。

电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。

二极管vDl为保护二极管。

电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。

电阻R5、电容c3为消火花电路。

二极管vD2、电容c4为半波电流。

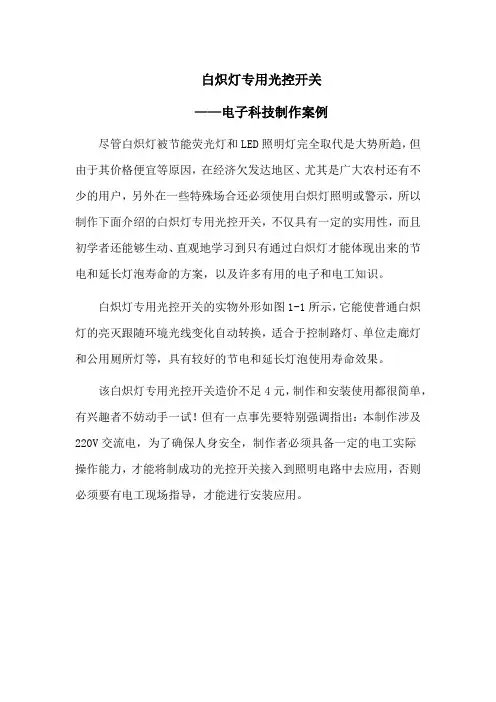

白炽灯专用光控开关——电子科技制作案例尽管白炽灯被节能荧光灯和LED照明灯完全取代是大势所趋，但由于其价格便宜等原因，在经济欠发达地区、尤其是广大农村还有不少的用户，另外在一些特殊场合还必须使用白炽灯照明或警示，所以制作下面介绍的白炽灯专用光控开关，不仅具有一定的实用性，而且初学者还能够生动、直观地学习到只有通过白炽灯才能体现出来的节电和延长灯泡寿命的方案，以及许多有用的电子和电工知识。

白炽灯专用光控开关的实物外形如图1-1所示，它能使普通白炽灯的亮灭跟随环境光线变化自动转换，适合于控制路灯、单位走廊灯和公用厕所灯等，具有较好的节电和延长灯泡使用寿命效果。

该白炽灯专用光控开关造价不足4元，制作和安装使用都很简单，有兴趣者不妨动手一试！但有一点事先要特别强调指出：本制作涉及220V交流电，为了确保人身安全，制作者必须具备一定的电工实际操作能力，才能将制成功的光控开关接入到照明电路中去应用，否则必须要有电工现场指导，才能进行安装应用。

图1-1 白炽灯专用光控开关外形图弄懂工作原理白炽灯专用光控开关的电路如图1-2虚线框内所示。

VS是普通单向晶闸管，其触发信号由电阻器R和光敏电阻器RL对220V交流电的分压（忽略白炽灯H的灯丝电阻）得到。

VD是普通晶体二极管，主要用于防止光敏电阻器RL两端反向电压对单向晶闸管VS控制极的损坏，并适当抬高单向晶闸管VS的触发门限值。

白天，环境自然光线较强，光敏电阻器RL呈低阻值（＜2kΩ），其两端交流电压小于晶体二极管VD和单向晶闸管VS控制极的导通电压（约0.65V＋0.65V=1.3V），单向晶闸管VS处于阻断状态，白炽灯H不亮。

此时，电路自身耗电甚微，实测总电流＜22μA。

夜晚，环境自然光线变暗，光敏电阻器RL呈高阻值（＞1MΩ），单向晶闸管VS从光敏电阻器RL两端获得足够触发电压而导通，白炽灯H通电自动点亮。

图1-2 白炽灯专用光控开关电路图由于每次夜幕降临白炽灯点亮时，灯的亮度是随着外界自然光线的减弱而逐渐由暗变至最亮的，故避免了使用普通机械开关时，每次开灯瞬间比正常时大10倍以上的强电流对灯丝的冲击，有效防止了灯丝的过电流速损。

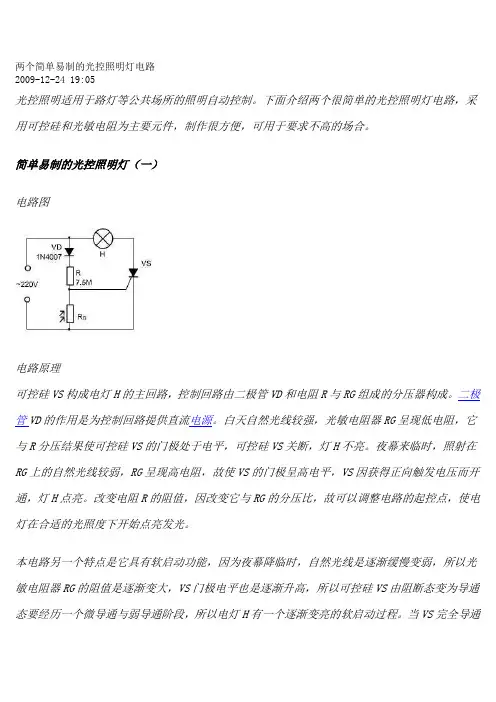

两个简单易制的光控照明灯电路2009-12-24 19:05光控照明适用于路灯等公共场所的照明自动控制。

下面介绍两个很简单的光控照明灯电路，采用可控硅和光敏电阻为主要元件，制作很方便，可用于要求不高的场合。

简单易制的光控照明灯（一）电路图电路原理可控硅VS构成电灯H的主回路，控制回路由二极管VD和电阻R与RG组成的分压器构成。

二极管VD的作用是为控制回路提供直流电源。

白天自然光线较强，光敏电阻器RG呈现低电阻，它与R分压结果使可控硅VS的门极处于电平，可控硅VS关断，灯H不亮。

夜幕来临时，照射在RG上的自然光线较弱，RG呈现高电阻，故使VS的门极呈高电平，VS因获得正向触发电压而开通，灯H点亮。

改变电阻R的阻值，因改变它与RG的分压比，故可以调整电路的起控点，使电灯在合适的光照度下开始点亮发光。

本电路另一个特点是它具有软启动功能，因为夜幕降临时，自然光线是逐渐缓慢变弱，所以光敏电阻器RG的阻值是逐渐变大，VS门极电平也是逐渐升高，所以可控硅VS由阻断态变为导通态要经历一个微导通与弱导通阶段，所以电灯H有一个逐渐变亮的软启动过程。

当VS完全导通时，流经电灯H的电流也是半波交流电，即电灯是处于欠压工作状态。

这两个因素对延长灯泡使用寿命极为有利，所以本电路十分适宜路灯使用，可免去频繁更换灯泡的麻烦。

元器件选择VS采用触发电流较小的小型塑封单向可控硅，如2N6565、MCR100—8型等(0．8-1A／400—600V)。

VD用1N4007型等硅整流二极管。

RG可用MG45型非密封型光敏电阻器，要求亮阻与暗阻相差倍数愈大愈好，R可用RTX—1／8W 型碳膜电阻器，灯H宜用100W以下白炽灯泡。

制作调试本电路一般情况下，不用作任何调试，即可投人使用。

如嫌电路起控点不合适，可以适当变更电阻R的阻值。

R阻值大，起控灵敏度低，即环境自然光线要求比较暗的情况下，电灯H才点燃；R阻值小，起控灵敏度高，即环境光线稍暗，电灯H即点亮。

路灯控制器操作方法
路灯控制器的操作方法可以根据具体的型号和功能有所不同，下面是一般常见的路灯控制器的操作方法：
1. 开关控制：路灯控制器通常具有开关控制功能，可以手动控制路灯的开关。

在控制器上有一个开关按钮，按下开关按钮即可打开或关闭路灯。

2. 定时控制：路灯控制器通常具有定时控制功能，可以根据设定的时间自动控制路灯的开关。

在控制器上有一个定时设置按钮，按下后可以进入时间设置界面，可以设置每天几点开启路灯和几点关闭路灯。

3. 光敏控制：路灯控制器通常具有光敏控制功能，可以根据光线的强度自动控制路灯的开关。

在控制器上有一个光敏设置按钮，按下后可以进入光敏设置界面，根据实际需求设置光敏控制的敏感度，当环境亮度低于或高于一定阈值时，路灯会自动打开或关闭。

4. 遥控控制：部分路灯控制器具有无线遥控功能，带有遥控器可以在一定距离内控制路灯的开关、调光等功能。

5. 多段亮度调节：部分路灯控制器具有多段亮度调节功能，可以根据需要调节路灯的亮度。

在控制器上有一个亮度调节按钮，按下后可调节路灯的亮度。

需要注意的是，不同型号和品牌的路灯控制器可能操作方法有所不同，具体操作请参考产品说明书或咨询相关技术支持。

4.1 额定电源电压：AC220V 50Hz (其它规格可订做)4.2 电源电压允许波动范围：85%~110%。

4.3 传感器件: 光敏电阻(引线≤100米)，GUK-2(KG-2)亮暗可调节。

4.4 机械寿命：不低于100万次；GUK 系列路灯光控开关是采用半导体的光电转换特性设计制作的光电开关，可根据外界光线的强弱而自动控制用电设备开启和关断，不受天气季节的影响。

它具有灵敏度高，负载功率大，动作可靠等优点。

本产品符合GB 14048.5、IEC 60947-5-1标准的要求。

1 用途及适应范围2 正常工作条件4 主要技术参数额定工作电压规格代号光控开关GUK /-2.1 海拔高度不超过2000米；2.2 周围环境温度不高于+40℃及不低于-5℃；2.3 安装地点的空气相对湿度在最高温度为+40时不超过50%，在较低的温度下可以有较高的相对湿度，对由于温度弯化在产品上偶尔产生的凝露应采取特殊的措施。

2.4 污染等级：污染等级3。

2.5 安装类别为II 类。

3 型号及其含义4.5 电寿命：不低于10万次；4.6 外壳防护等级：IP20；4.7 辅助电路使用类别：AC-15；4.8 额定工作电流：见下表表1使用类别 额定电压 额定电流 备注GUK-81GUK-82GUK-83GUK-84GUK-2(KG-2)AC220V AC220V AC220V AC220V AC220V10A 40A 60A100A 3A其它规格可根据用户要求另外订做。

5 接线图N L图1 GUK-81、-82、-83、-84接线图图2 GUK-82(KG-2)接线图GUK 系列路灯光控开关GUK 系列路灯光控开关表2产品型号GUK-81GUK-82GUK-83GUK-84a 9696113133b 112112130152c 104104112122d 198198225260e 218218246281f 2462462753107.1 根据路灯负载选择相适应的交流接触器和GUK-2(KG-2)光控开关进行配合使用，光敏传感器应放在光线明亮的自然光中不受其它光源干扰，引线不要超过100米以上。

路灯遥控器使用说明路灯遥控器是一种无线技术，可以直接控制路灯的开关。

它可以让您在家、办公室或园区内轻松控制路灯的开关，而无需走到路灯旁边。

使用路灯遥控器后，你可以更快捷便捷地调节路灯的光照强度和类型，以便节省能源。

路灯遥控器使用简单，只需将路灯遥控器连接到电源并下载相应的移动应用程序即可。

路灯遥控器通常由两部分组成：一部分需要安装在路灯杆上，另一部分安装在移动APP上，从而可以将路灯的开关远程控制。

下载安装移动应用程序后，你需要打开路灯遥控器，将其连接到相应的路灯，然后再点击“路灯控制”键进行设置。

通过移动应用程序，可以实现以下功能：1.开启/关闭路灯：只需点击手机屏幕上的“开/关”按钮，即可打开或关闭路灯。

2.设置路灯亮度：可以在“设置”键下调节路灯的亮度。

3.设置路灯类型：可以在“设置”中选择路灯的类型，如阳光、太阳、节日等。

4.定时调节路灯：可以在“设置”中设置路灯的定时调节，例如早上八点钟打开路灯，晚上十点钟关闭路灯，以此类推。

5.遥控路灯：可以在移动设备上使用语音功能，以控制路灯的开关。

此外，您还可以在移动设备上设置路灯的相关参数，如路灯的使用时间、光照强度、节能模式、亮度调节等等。

使用路灯遥控器时，一定要注意安全：1.确保路灯遥控器接通电源，并安装在室内，以避免被雨淋或灰尘杂物破坏；2.避免长期不用，应定期检查路灯遥控器的运行状态；3.不要把路灯遥控器放在火源附近，以免造成火灾；4.如有损坏，请立即更换路灯遥控器，以保证路灯的安全性。

通过以上步骤，您便可以安全轻松地控制路灯的开关，从而节约能源。

此外，在使用路灯遥控器时，应注意安全，以避免损坏路灯，也可以确保路灯正常使用。
