施工现场电气设备接零或接地做法及要求

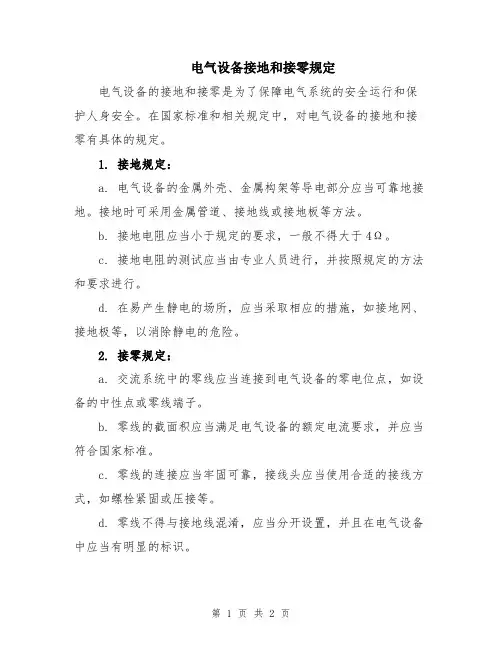

电气设备接地和接零规定
电气设备的接地和接零是为了保障电气系统的安全运行和保护人身安全。

在国家标准和相关规定中，对电气设备的接地和接零有具体的规定。

1. 接地规定：
a. 电气设备的金属外壳、金属构架等导电部分应当可靠地接地。

接地时可采用金属管道、接地线或接地板等方法。

b. 接地电阻应当小于规定的要求，一般不得大于4Ω。

c. 接地电阻的测试应当由专业人员进行，并按照规定的方法和要求进行。

d. 在易产生静电的场所，应当采取相应的措施，如接地网、接地极等，以消除静电的危险。

2. 接零规定：
a. 交流系统中的零线应当连接到电气设备的零电位点，如设备的中性点或零线端子。

b. 零线的截面积应当满足电气设备的额定电流要求，并应当符合国家标准。

c. 零线的连接应当牢固可靠，接线头应当使用合适的接线方式，如螺栓紧固或压接等。

d. 零线不得与接地线混淆，应当分开设置，并且在电气设备中应当有明显的标识。

以上是电气设备接地和接零的一些规定，具体要求还需根据国家标准和相关规定进行具体的确定。

在实施和使用电气设备时，应当按照相关规定进行设计、安装和维护，以确保电气系统的安全可靠运行。

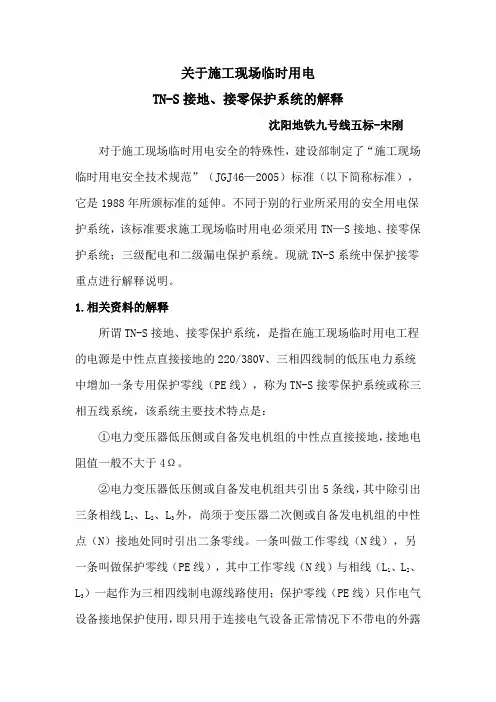

关于施工现场临时用电TN-S接地、接零保护系统的解释沈阳地铁九号线五标-宋刚对于施工现场临时用电安全的特殊性，建设部制定了“施工现场临时用电安全技术规范”（JGJ46—2005）标准（以下简称标准），它是1988年所颁标准的延伸。

不同于别的行业所采用的安全用电保护系统，该标准要求施工现场临时用电必须采用TN—S接地、接零保护系统；三级配电和二级漏电保护系统。

现就TN-S系统中保护接零重点进行解释说明。

1.相关资料的解释所谓TN-S接地、接零保护系统，是指在施工现场临时用电工程的电源是中性点直接接地的220/380V、三相四线制的低压电力系统中增加一条专用保护零线（PE线），称为TN-S接零保护系统或称三相五线系统，该系统主要技术特点是：①电力变压器低压侧或自备发电机组的中性点直接接地，接地电阻值一般不大于4Ω。

②电力变压器低压侧或自备发电机组共引出5条线，其中除引出三条相线L1、L2、L3外，尚须于变压器二次侧或自备发电机组的中性点（N）接地处同时引出二条零线。

一条叫做工作零线（N线），另一条叫做保护零线（PE线），其中工作零线（N线）与相线（L1、L2、L3）一起作为三相四线制电源线路使用；保护零线（PE线）只作电气设备接地保护使用，即只用于连接电气设备正常情况下不带电的外露可导电部分（金属外壳、基座等）。

二种零线（N与PE）不得混用。

同时，为保证接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。

③在施工现场采用TN—S系统时，由于设置了一条专用保护零线（PE线），所以在任何正常情况下，不论三相负荷是否平衡，PE线上都不会有电流通过，不会成为带电体，因此与其相连接的电气设备的外露可导电部分（金属外壳、基座等）始终与大地保持等电位，成为完好的接地保护，此即为TN-S系统的一个突出优点；但是对于防止因为电气设备因绝缘损坏漏电而发生的间接接触触电来说还不可靠，这是当电气设备漏电时，PE线上就有电流，与其相连接的金属外壳、基座等就会变成带电部分，这时就靠二级漏电保护系统来控制，当漏电电流值达到一定值时，漏电保护器就会在其额定漏电动作时间内分闸断电，从而防止可能发生的间接接触触电事故，保障人身安全。

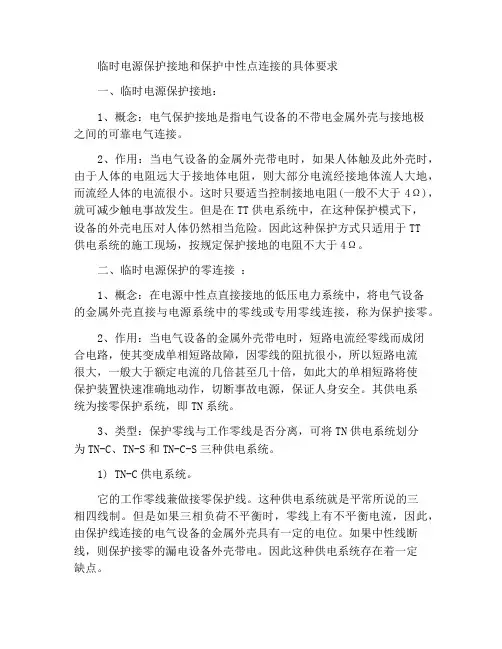

临时电源保护接地和保护中性点连接的具体要求一、临时电源保护接地：1、概念：电气保护接地是指电气设备的不带电金属外壳与接地极之间的可靠电气连接。

2、作用：当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。

这时只要适当控制接地电阻(一般不大于4Ω)，就可减少触电事故发生。

但是在TT供电系统中，在这种保护模式下，设备的外壳电压对人体仍然相当危险。

因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4Ω。

二、临时电源保护的零连接：1、概念：在电源中性点直接接地的低压电力系统中，将电气设备的金属外壳直接与电源系统中的零线或专用零线连接，称为保护接零。

2、作用：当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，如此大的单相短路将使保护装置快速准确地动作，切断事故电源，保证人身安全。

其供电系统为接零保护系统，即TN系统。

3、类型：保护零线与工作零线是否分离，可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。

1) TN-C供电系统。

它的工作零线兼做接零保护线。

这种供电系统就是平常所说的三相四线制。

但是如果三相负荷不平衡时，零线上有不平衡电流，因此，由保护线连接的电气设备的金属外壳具有一定的电位。

如果中性线断线，则保护接零的漏电设备外壳带电。

因此这种供电系统存在着一定缺点。

2) TN-S供电系统。

它是把工作零线N和专用保护线Pe．供电系统在供电处严格分开，也称三相五线制。

它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。

应该特别指出，PE线不许断线。

在供电末端应将PE线做重复接地。

3) TN-C-S供电系统。

如果施工现场的变压器与其他机组共用，或施工现场的变压器中性点未连接PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。

施工现场电气设备接零或接地做法及要求集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-施工现场电气设备接零或接地做法及要求一、TN-S （三相五线）接零保护系统施工现场临时用电应采用TN-S （三相五线）接零保护系统（详见附图），电气设备的金属外壳必须与保护接零线连接，即电源中性点直接接地，工作零线与保护零线分开，保护零线作重复接地的接零保护系统。

二、TN-S （三相五线）接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后，再从此工作零线上引出一根零线，形成三相五线制，即3根相线1根工作零线1根专用保护零线，专用保护零线不作为单项设备电流回路，正常情况下不带电。

三、电线颜色标志相线、N 线、PE 线的颜色标记必须符合国家规定：1、L 1(A)、L 2(B)、L 3(C)为相线，相序的绝缘颜色依次为黄、绿、红。

2、N 线为零线，线的绝缘颜色为淡蓝色。

3、PE 线为保护零线，线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体（做法详见附图），埋地深度为2.5m ，地面以上外露0.15m ，以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组。

2、接地体每3根（或2根）为一组，每根接地体长度为2.5m，接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢，依次将扁钢与接地极焊接连接，连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4 mm2-6 mm2黄/绿双色多股铜线做外壳保护接地。

设备外壳与接地体连接两端应使用铜接地鼻子，并使用螺栓加平垫进行连接，压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护，配电箱前后开启门应与箱壳接地线牢固连接。

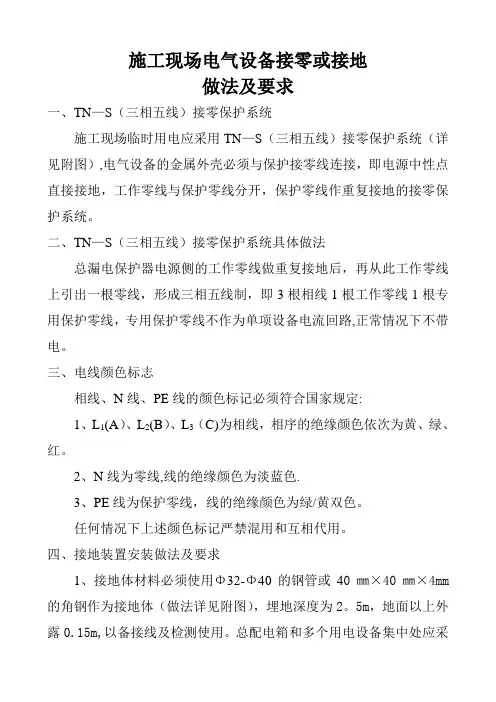

施工现场电气设备接零或接地做法及要求一、TN—S（三相五线）接零保护系统施工现场临时用电应采用TN—S（三相五线）接零保护系统（详见附图）,电气设备的金属外壳必须与保护接零线连接，即电源中性点直接接地，工作零线与保护零线分开，保护零线作重复接地的接零保护系统。

二、TN—S（三相五线）接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后，再从此工作零线上引出一根零线，形成三相五线制，即3根相线1根工作零线1根专用保护零线，专用保护零线不作为单项设备电流回路,正常情况下不带电。

三、电线颜色标志相线、N线、PE线的颜色标记必须符合国家规定:1、L1(A）、L2(B）、L3（C)为相线，相序的绝缘颜色依次为黄、绿、红。

2、N线为零线,线的绝缘颜色为淡蓝色.3、PE线为保护零线，线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体（做法详见附图），埋地深度为2。

5m，地面以上外露0.15m,以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组。

2、接地体每3根（或2根）为一组，每根接地体长度为2。

5m,接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢，依次将扁钢与接地极焊接连接，连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4mm2-6mm2黄/绿双色多股铜线做外壳保护接地.设备外壳与接地体连接两端应使用铜接地鼻子,并使用螺栓加平垫进行连接,压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护，配电箱前后开启门应与箱壳接地线牢固连接。

总配电箱处接地电阻应不大于4Ω。

单体重复接地电阻应不大于10Ω，防雷接地电阻不应大于30Ω。

施工现场的配电线路的安全要求是非常重要的，它直接关系到工作人员的生命安全和设备的正常运行。

以下是关于施工现场配电线路安全要求的详细介绍。

1. 设计合理性施工现场配电线路的设计应符合相关国家和地方的电气安全标准和规范。

线路设计应合理布置，能够在正常工作条件下满足施工现场对电力的需求。

2. 线路绝缘配电线路的绝缘层应具有足够的耐电压和耐热性能，在使用过程中能够有效地阻止漏电和短路事故的发生。

绝缘层的接触电阻应符合规定的要求，以确保安全可靠的电气连接。

3. 相线标识施工现场的配电线路应进行准确的相线标识，以方便工作人员进行维护和检修工作。

相线标识应清晰可见，以防止误操作和事故发生。

4. 线路保护措施为了保护配电线路的安全运行，必须设置相应的线路保护装置，如熔断器、断路器、避雷器等。

这些装置能够在短路、过载和其他异常情况下及时切断电源，保护线路和设备不受损害。

5. 电缆穿管在施工现场的配电线路中，应采用适当的电缆穿管方式，确保电缆整齐地布置，避免过多的弯曲和受压，保证电缆的正常通风和散热，从而提高线路的安全性能。

6. 接地保护配电线路的接地是保证电气安全的重要环节。

施工现场的配电线路应该设置良好的接地装置，确保线路和设备的剩余电流能够及时、安全地通过接地系统排除，减少触电事故的发生。

7. 防火阻燃施工现场的配电线路应使用防火、阻燃性能良好的电缆和配电箱，在火灾发生时能够减少火势蔓延的风险，保护工作人员的生命财产安全。

8. 定期检修施工现场配电线路需要定期进行检修和维护，及时发现和排除设备故障和安全隐患。

检修工作应由有资质的专业人员进行，并按照相关的规范和标准进行操作。

9. 人员培训施工现场的工作人员应接受专业的安全培训，掌握配电线路的安全操作方法和应急处理技能，增强对电气安全的认识和意识，确保在施工现场的配电线路工作中能够妥善应对各种情况。

10. 安全警示标志在施工现场的配电线路周围应设置清晰的安全警示标志，提醒工作人员注意电气安全事项，防止意外接触和触电事故的发生。

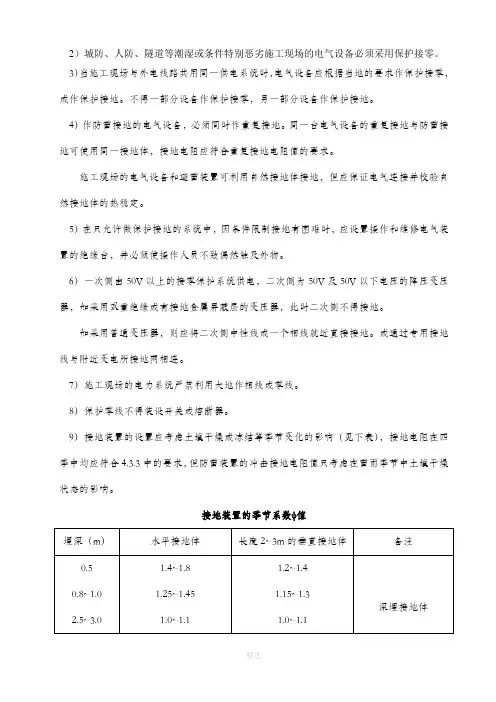

2）城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。

3）当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求作保护接零，或作保护接地。

不得一部分设备作保护接零，另一部分设备作保护接地。

4）作防雷接地的电气设备，必须同时作重复接地。

同一台电气设备的重复接地与防雷接地可使用同一接地体，接地电阻应符合重复接地电阻值的要求。

施工现场的电气设备和避雷装置可利用自然接地体接地，但应保证电气连接并校验自然接地体的热稳定。

5）在只允许做保护接地的系统中，因条件限制接地有困难时，应设置操作和维修电气装置的绝缘台，并必须使操作人员不致偶然触及外物。

6）一次侧由50V以上的接零保护系统供电，二次侧为50V及50V以下电压的降压变压器，如采用双重绝缘或有接地金属屏蔽层的变压器，此时二次侧不得接地。

如采用普通变压器，则应将二次侧中性线或一个相线就近直接接地。

或通过专用接地线与附近变电所接地网相连。

7）施工现场的电力系统严禁利用大地作相线或零线。

8）保护零线不得装设开关或熔断器。

9）接地装置的设置应考虑土壤干燥或冻结等季节变化的影响（见下表），接地电阻在四季中均应符合4.3.3中的要求，但防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状态的影响。

接地装置的季节系数ψ值注：大地比较干燥时，则取表中的较小值，比较潮湿时，则取表中较大值。

10）保护零线应单独敷设，不作它用。

重复接地线应与保护零线相连接。

11）保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。

保护零线架空敷设的间距大于12m时，保护零线必须选择不小于10mm2的绝缘铜线或不小于16mm2的绝缘铝线。

12）与电气设备相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线。

保护零线的统一标志为绿/黄双色线。

在任何情况下不准使用绿/黄双色线作负荷线。

4.3.2保护接零1）正常情况下，下列电气设备不带电的外露导电部分，应做保护接零：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳；（2）电气设备传动装置的金属部件；（3）配电屏与控制屏的金属框架；（4）室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门；（5）电力线路的金属保护管、敷线的钢索、起重机轨道、滑升模板金属操作平台等；（6）安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。

施工现场供电设施的安装和维护要求范本1. 设备安装要求- 安装位置：供电设施应根据实际情况选择安全、稳固、便于管理的位置进行安装，离易燃易爆物品及湿地远离。

- 设备安全：供电设施应具备安全可靠的特性，合格设备出厂应符合国家安全标准，并具有产品质量合格证明。

- 设备标识：安装设备需要进行清晰的标识，包括设备名称、功能、电压等标识。

- 设备固定：所有供电设施在安装完成后，必须进行良好的固定，以免发生设备松动、倒塌等安全事故。

2. 线缆敷设要求- 选用合适线缆：根据实际需求和电路负荷选择合适的线缆，确保电线的导电性能和耐用性。

- 排列布线：线缆需要遵循规范的布线方式，保持合理的排列，避免交叉、搭挂等情况。

- 保护措施：需要对线缆进行保护措施，如穿线管、护套等，以防止受外力损伤或电线老化。

- 敷设高度：线缆应按照规定的敷设高度进行，与地面保持合适的距离，以免发生人员触电事故。

3. 安全用电要求- 做好接地：施工现场的供电设施必须进行良好的接地工作，确保设备安全可靠运行。

- 配电箱设置：现场应设置合理数量和位置的配电箱，以保持用电均衡和方便管理。

- 用电负荷均衡：在施工现场，应合理划分用电区域，确保负荷均衡，避免过载现象的发生。

- 设备维护检查：定期对供电设施进行维护和检查，确保设备正常运行，并及时修复和更换损坏部件。

4. 应急措施和安全警示- 火灾防范：施工现场应设立火灾防范措施，包括设置灭火器、防火卷帘、火灾报警器等设备。

- 安全警示标识：施工现场应设置明显的安全警示标识，并对使用人员进行安全教育和培训。

- 应急疏散通道：施工现场应设置合理的应急疏散通道，并保持畅通，以确保人员在紧急情况下的安全撤离。

- 事故报告和处置：对于发生的事故要及时进行报告，并采取适当的措施进行事故处置。

5. 环境保护要求- 噪声控制：施工现场应采取措施对噪音进行控制，降低噪声对周围环境的影响。

- 废弃物处理：产生的废弃物应按照规定进行分类和处理，保护环境，并确保施工现场的卫生清洁。

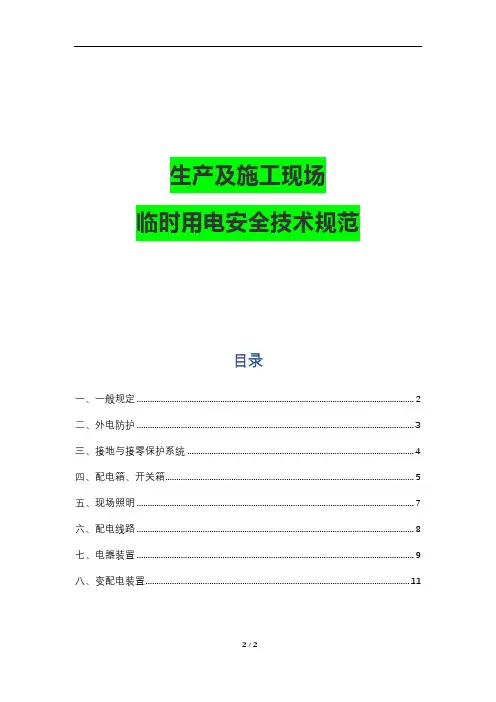

生产及施工现场临时用电安全技术规范目录一、一般规定 (2)二、外电防护 (3)三、接地与接零保护系统 (4)四、配电箱、开关箱 (5)五、现场照明 (7)六、配电线路 (8)七、电器装置 (9)八、变配电装置 (11)一、一般规定1、室外配电线路应采用电缆敷设。

不宜采用单根绝缘导线架空敷设方式。

2、配电箱、开关箱应采用由专业厂家生产的定型化产品，应符合《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS)的特殊要求》、《施工现场临时用电安全技术规范》和《建筑施工安全检查标准》的要求，并取得“3C”认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。

3、当施工现场临时用电设备在5台及以上或设备总容量在50kW及以上时，应编制临时用电施工组织设计。

临时用电施工组织设计应由电气工程技术人员组织编制，经企业技术负责人和项目总监理工程师批准后方可实施。

临时用电施工组织设计变更时，应按原程序批准。

4、施工现场临时用电必须建立安全技术档案。

安全技术档案应包括下列内容：⑴用电组织设计的全部资料；⑵修改用电组织设计的资料；⑶用电技术交底资料；⑷用电工程检查验收表；⑸电气设备的试、检验凭单和调试记录；⑹接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；⑺定期检（复）查表；⑻电工安装、巡检、维修、拆除工作记录。

5、临时用电工程应按分部、分项工程进行定期检查，检查时，应复查接地电阻值和绝缘电阻值。

对发现的安全隐患必须及时处理，并应履行复查验收手续。

二、外电防护1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

2、在建工程(含脚手架具)的外侧边缘与外电架空线路之间必须保持安全操作距离。

3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离。

4、起重机严禁越过无防护设施的外电架空线路作业。

在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离。

施工现场临时用电安全技术在建筑施工中，电能是不可缺少的主要能源。

随着近年来建筑业的迅猛发展，施工现场各种电气装置和用电机械日益增多，对施工现场临时用电的要求也越来越严格、规范。

由于施工现场环境特殊、复杂、多变，加之部分施工单位安全用电意识淡薄，对有关用电的安全防护措施不够重视，由此给施工用电带来许多不安全因素。

施工现场的临时用电问题，已成为建筑行业安全管理的重要内容。

施工现场临时用电与一般工业或居民生活用电相比具有其特殊性，有别于正式“永久性”用电工程，具有暂时性、流动性、露天性和不可选择性。

触电造成的伤亡事故是建筑施工现场的多发事故之一，因此，每个进入施工现场的人员必须高度重视安全用电工作，掌握基本的用电安全技术知识。

10.1 电气安全基本知识10.1.1 安全用电基本知识在建筑工程中，施工人员应掌握以下安全用电基本知识。

（1）进入施工现场，不要接触电线、供配电线路及工地外围的供电线路。

遇到地面有电线或电缆时，不要用脚去踩踏，以免意外触电。

（2）看到“当心触电”“禁止合闸”“止步”“高压危险”等标志牌时，要特别留意，以免触电。

（3）不要擅自触摸、乱动各种配电箱、开关箱、电气设备等，以免发生触电事故。

（4）不能用潮湿的手去扳开关或触摸电气设备的金属外壳。

（5）衣物或其他杂物不能挂在电线上。

（6）施工现场的生活照明应尽量使用荧光灯。

使用灯泡时，不能紧挨着衣物、蚊帐、纸张、木屑等易燃物品，以免发生火灾。

施工中使用手持行灯时，要用36V以下的安全电压。

（7）使用电动工具以前要检查外壳、导线、绝缘皮，如有破损要请专职电工检修。

（8）电动工具的线不够长时，要使用电源拖板。

（9）使用振捣器、打夯机时，不要拖拽电缆，要有专人收放。

操作者要戴绝缘手套、穿绝缘靴等防护用品。

（10）使用电焊机时要先检查拖把线的绝缘好坏，电焊时要戴绝缘手套、穿绝缘靴等防护用品，不要直接用手去碰触正在焊接的工件。

（11）使用电锯等电动机械时，要有防护装置，防止受到机械伤害。

施工现场临时用电设施(d e)基本要求和规定1、临时用电工程应采用中性点直接接地(de)380/220V三相四线制低压电力系统和三相五线制接零保护系统.2、施工现场配电线路：（1）必须采用绝缘导线；（2）导线截面应满足计算负荷要求和末端电压偏移 5%(de)要求；（3）电缆配线应采用有专用保护线(de)电缆；（4）架空线路(de)导线截面一般场所不得小于100m㎡（钢线）或16 m㎡（铝线）,跨越公路、河道和在电力线路挡距内不得小于16 m㎡（钢线）或25 m㎡铝线；（5）配电线路至配电装置(de)电源进线必须做固定连接,严禁做活动连接；（6）配电线路(de)绝缘电阴值不得小于1000ΩW；（7）配电线路不得承受人为附加(de)非自然力.3、施工现场采用配电线路架空敷设：（1）采用专用电线杆,电线杆应坚固和绝缘良好；（2）线杆挡距不小于35m,挡距内无接头；（3）线间距不小于;(4)架空高度不小于距地面4m,距机动车道6m;距暂设工程顶端;距广播通讯线路1m;距交叉电力线路;距10LV交叉电力线路;(5)相序排列,用单横担架设时为L1、N、L2、L3、PE；当双横担架设时,上层横为L1、L2、L3下层横担为L1、N、PE.4、施工现场用电缆敷设：（1）电缆敷设采用直埋地或架空,严禁沿地面明设；（2）埋地敷设深度不小于,并须覆盖硬质保护层,穿越建（构）筑物、道路及易受损伤场所时,须另加保护套瓷；（3）架空敷设时应采用沿墙或电杆绝缘固定,电缆(de)最大弧垂处距地不得小于;（4）电缆接头盒应设置于地面以上,并能防水、防尘、防腐和防机械损伤；（5）在建工程内(de)临时电缆(de)敷设高度不得小于.5、施工现场用电设备(de)负荷线：（1）应采用橡皮护套,铜芯软电缆；（2）电缆(de)防护性能应与使用环境相适应；（3）电缆芯线中有用作保护接零(de)黄/绿双色绝缘线；（4）敷设应不受介质腐蚀和机械损伤；（5）电缆无中间接头和扭结.6、施工现场用三相互线接零保护系统(de)保护线要求：（1）保护线（PE线）(de)统一标志为黄/绿双色绝缘导线；（2）PE线应自专用变压器,发电机中性点处或配电室总配电箱电源进处(de)零线（N 线）上引出；（3）PE线(de)截面应不小于所对应(de)工作零线截面,并满足机械强度要求,与电气设备相接(de)PE线应为截面不小于㎡(de)多股绝缘铜线.7、施工现场用机械设备不带电(de)外露导电部分(de)保护接零要求：（1）应做保护接零(de)机械设备；①电机、变压器、电焊机(de)金属外壳；②配电屏控制屏(de)金属框架；③配电箱、开关箱(de)金属箱体；④电动机械和手持电动工具(de)金属外壳；⑤电动设备传动装置(de)固定金属部件；⑥电力线路(de)金属保护壳和敷线钢索；⑦起重机轨道；⑧电力线杆上电气装置(de)金属外壳和金属支架；⑨靠近带电部分(de)金属围栏和金属门等.（2）可不做保护接零(de)情况：①安装在配电屏、控制屏金属框架以及配电箱开关箱(de)金属箱体上,并能保证金属性连接(de)电器、仪表(de)金属外壳；②安装在发电机同一固定支架上(de)用电设备(de)金属外.（3）施工现场保护接零(de)连接规定：①保护接零线必须与PE线相连接,并与工作零线（N线）相隔离；②自备发电机组电源与外电线路电源联锁,并与之相五线制接零保护系统联锁,严禁并列运行.8、施工现场用电设备(de)要求：①符合用电设备不带电(de)外露导线部分保护接零规定；②保护外壳完备；③绝缘电组值不小于,异涉电动机(de)定子冷态2MΩ,定子热态Ω,转子冷态 MΩ,转子热态 MΩ;手持电动工具,Ⅰ类2 MΩ,Ⅱ类7 MΩ,Ⅲ类10 MΩ,④设备周围不得堆放易燃、易爆物.9、施工现场用配电屏（盘、箱）和开关箱(de)设置与使用：（1）动配电和照明配电盘（箱）宜分开设置,如合置于一屏（盘、箱）中时,应分路设置.（2）配电箱、开关箱(de)箱体应用铁质或优质绝缘材料制作,并能防水、防尘；（3）配电屏（盘、箱）和开关箱应装设电源隔离开关（含分路隔离开关）、短路保护器、过载保护电器,其额定值和动作整定值应与其负荷相适应；（4）开关箱实行“一机一闸制”,不得设置分路开关；（5）配电屏（盘、箱）和开关箱中必须设置漏电保护器,其选择应符合国家GB6829(de)要求.（6）配电屏（盘）和总配电箱中漏电保护器(de)额定漏电动作电流应大于30MA,额定漏电动作时间应大于,但其乘积应小于20MAS,并应装设电压表,电流表和电度表.（7）开关箱中(de)漏电保护器,对一般场所,额定动作电流不大于30MA,动作时间小于;对潮湿和有腐蚀介质场所,额定动作电流不大于15MA,时间小于.（8）屏（盘）、箱应作名称、用途、分路标记,箱门配锁,停止作业时断电上锁,箱内不得直接按其他用电设备,不得放置杂物,更换熔体时,不得使用代用品.（9）维修人员必须是专业电工并必须使用绝缘电工器材,维修时,维修点(de)前一级电源开关必须分闸断电,并悬挂醒目(de)停电标牌；（10）配电屏（盘、箱）开关箱周围应有宽度不小于1M(de)通道,并不得堆放杂物,不得有灌木杂草,液体浸溅,物体打击,强烈振动和热源烘烤,严禁存放易燃、易爆物和腐蚀介质.（11）屏（盘）箱必须安装牢固,移动式配电（开关）箱必须装设在坚固稳定(de)支架上,严禁置于地面.10、施工现场配电室和控制室(de)基本要求及规定：（1）应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动(de)地方.（2）应自然通风,并有防雨雪、防动物进入措施.（3）配电室(de)建筑物(de)耐火等级不应低于3级,室内应配置消防用品.（4）配电室内必须保持规定(de)操作,维修通道光度,保持清洁,严禁设置杂物,门应外开,并配锁.11、施工现场照明供电要求：（1）一般场所(de)照明电压为220V；（2）地下室、高温、有导电粉尘和狭窄(de)场所,照明电压应不大于36V；（3）潮湿和易触及照明线路(de)场所,照明电压不大于24V；（4）特别潮湿、导电良好(de)地面、金属容器内,照明电压不大于12V；和灯电压不大于36V；（5）照明变压器应为双绕组型,严禁使用自耦变压器；（6）正常环境下照明器选用开启型,潮湿环境下选用密闭防水型,易燃、易爆选用防爆型.12、施工现场防雷接地要求：（1）配电室和总配电箱进、出线处应设阀型避雷器或将其架空,进、出线处绝缘子铁脚作防雷接地.（2）防雷接地(de)电阻值不大于3Ω.（3）当施工现场与外电线路去同一供电系统时,电气设备应根据当地规定作保护接零或接地,不得一部分设备采用保护接零,而另一部分设备采用保护接地.（4）施工现场(de)电力系统严禁利用大地作相线或零线.（5）作防雷接地(de)电气设备,必须同时作重复接地.（6）保护零线(de)每一重复接地电阻值应不大于10Ω,塔吊(de)重复接地电阻值不应大于4Ω.13、施工现场使用电设备5台以上或用电设备在50KW以上时,应编制临时用电施工组织设计；5台和50KW以下时,应编制安全用电技术措施和用电防火措施.。

１总则l，0，1 为贯彻国家安全生产的法律和法规，保障施工现场用电防止触电和电气火灾事故发生，促进建设事业发展，制定。

1． 0．2 本规范适用于新建、改建和扩建的工业和民用建筑和市政基础设施施工现场，临时用电工程中的电源中性点直接接地的 220／ 380V 三相四线制低压电力系统的设计、安装、使用、维修和拆除。

1． 0．3 建筑施工现场临时用电工程专用的电谭中性点直接接地的220／ 380V 三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统；2采用 TN-S 接零保护系统；3采用二级漏电保护系统。

1．0．4 施工现场临时用电，除应执行本规范的规定外合国家现行有关强制性标准的规定。

２、术语、代号２．１术语2． 1．1 低压low voltage交流额枉定电压在lkV 及以下的电压。

2． 1．2 高压 high voltage交流额定电压在lkV 以上的电压。

2． 1．3 外电线路external circuit施工现场临时用电工程配电线路以外的电力线路。

2． 1．4 有静电的施工现场consturction site with electrostatic field存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的施工现场。

2． 1．5 强电磁波源source of powerful electronagnetic wave辐射波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射体。

2． 1。

6 接地ground connection设备的一部分为形成导电通路和大地的连接。

2． 1．7 工作接地working ground connection为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。

2． 1．8 重复接地iterative ground connection设备接地线上一处或多处通过接地装置和大地再次连接的接地。

2． 1．9 接地体earth lead埋入地中并直接和大地接触的金属导体。

施工现场重复接地和接零保护措施
1所有电气设备的金属外壳及电气设备连接的金属构架采用接零保护。

电气设备的接零保护线采用绿黄双色多股软铜线，振动大的用电设备不少于2处接零保护，设备禁止使用独股线。

2采用TN-S接零保护系统供电，并在总配电箱和每个分配电箱做重复接地，接地电阻≤10Ω，保护零线不小于工作零线。

3现场内的金属箱体、金属电气安装板及箱内不应带电的金属底座、外壳做接零保护。

保护零线通过接线端子板连接。

所有电器设备的金属外壳及电气设备连接的金属构架采用接零保护。

电气设备的接零保护线用多股软铜线，禁止使用独股铝线。

4施工现场的临时用电线路采用 TN—S接零保护系统；
5保护零线不得装设开关或熔断器；
6保护零线除必须在总箱作重复接地外，还必须在配电线路的中间处和末端处做重复接地，接地电阻不大于10Ω。

接地体采用角钢、钢管或圆钢。

严禁用螺纹钢。

电气设备采用专用铜芯双色线作保护接零，此线严禁通过电流。

7施工现场所有的用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。

施工用电安全要求1.现场所有的电气设备、装置及用电设施的绝缘性能，屏护措施，安全距离，保护接零与接地，合理选型，漏电保护装置，安全标志等必须符合规程的规定。

2.现场用电的配电柜、盘、箱必须符合部颁安全设施的规定及配套的要求。

3.电气作业必须由持证的妆也电工进行。

非电工严禁装、拆电气设备与设施。

4.电工作业的一般安全要求：（1）熟练掌握触电急救法和心肺复苏法。

（2）穿戴个体绝缘防护用品。

（3）使用的工器具经定期试验并符合绝缘和安全标准。

（4）不得单人进行作业。

在已送电的线路或用电设备上需停电进行作业时，断开电源的开关必须挂牌，并有专人监护方可作业。

（5）布线要排列整齐，接线要牢固，绝缘要可靠，不得留有人或物体可触及的裸露带电部位。

（6）用电设备的电源引线长度不得长于5m。

连接电动机械与电动工具的电气回路要设开关或插座。

移动式电动机械要使用软橡胶电缆。

（7）直接引至电动机械、电动工具以及照明灯具电气回路的电源引线上，必须装设漏电保护器。

（8）开关及熔断器必须上口接电源、下口接负荷，严禁倒接。

配电柜内的开关要标明负荷名称，单相闸刀与单相插座要标明电压。

（9）一个开关只准接一台电动设备。

（10）现场照明应尽量采用集中广式照明设备，减少照明电源布线和其它不安全因素。

（11）热元件和熔断器的容量要满足被保护设备的要求。

熔丝不得削小使用，严禁用其它金属丝代替熔丝。

（12）熔断丝熔断后要查明原因，排除故障后方能更换。

（13）工棚内的电源线要固定在绝缘体子上，距建筑物不得小于2.5cm。

（14）电源线路不得接近热元或直接绑挂在金属构件上。

（15）在锅炉燃烧室、汽机冷凝器等特殊的金属容器内装设220V 工作电源，要遵照规程的要求采取可靠的安全措施。

（16）电源线穿墙时必须加套绝缘套管。

管、槽内的电源线不得有街头。

（17）在有爆炸危险的场所及危险品仓库内要采用防爆型电气设备，并将开关装在室外。

（18）在散发大量蒸汽、气体和粉尘的场所，要采用密闭型电气设备。
