锅炉过热器、省煤器及蒸发器安装.

编写人员：审核人员：批准：目录1 编制依据 (2)2 编制目的 (3)3 施工内容 (3)4 施工条件 (3)5 施工程序和方法 (5)6 工艺和质量要求 (9)7 职业安全健康与环境管理要求 (12)8 环境控制措施 (12)9 主要机械和工器具 (13)10 人员资质 (14)11 附录 (14)1 编制依据1.1 《火力发电厂焊接技术规程》（DL/T869-2004）1.2 《火电施工质量检验及评定标准》（焊接篇）（1996年版建质[1996]111号）1.3 《电力建设施工及验收技术规范》（焊接篇）（DL5007-92）1.4 《电力建设施工及验收技术规范》（管道篇）（DL5031-94）1.5 《电力建设施工及验收技术规范》（锅炉篇）DL/T5047-95（1996年版）1.6 《火电施工质量检验及评定标准》（锅炉篇）（1996年版建质[1996]111号）1.7 《电力建设安全工作规程第1部分：火力发电厂》 DL 5009.1-20021.8 《焊接工艺评定规程》DL/T868-20041.9 《电力建设安全工作规程》（火力发电厂）DL5009.1-20021.10 《焊工技术考核规程》（DL/T679-1999）1.11《火力发电厂异种钢焊接技术规程》DL/T752 -20011.12无锡华光锅炉股份有限公司省煤器、过热器、顶部蒸发器图纸及锅炉说明书；1.13 本期工程施工组织总设计2 编制目的本作业指导书根据《无锡市锡东生活垃圾焚烧发电厂省煤器、过热器、顶部蒸发器图纸》、相应项目的工艺评定和规程规范，针对无锡市锡东生活垃圾焚烧发电厂锅炉省煤器、过热器、顶部蒸发器的特点进行编制，用来指导锅炉省煤器、过热器、顶部蒸发器的焊接工作，确保焊接质量及施工工艺符合要求。

3 施工内容3.1 概述无锡市锡东生活垃圾焚烧发电厂一期安装工程是一个以焚烧处理城市生活垃圾为主，利用垃圾焚烧产生余热发电的环保工程。

热力设备安装工程册说明一、本册包括中压锅炉设备，汽轮发电机设备，燃料供应设备，水处理专用设备，炉墙砌筑，工业与民用锅炉等安装工程共6章，457条基价子目。

二、本册适用于130t／h以内锅炉、25MW以内的汽轮发电机组设备的新建、扩建项目的安装工程。

三、本册以国家和有关工业部门发布现行的产品标准、设计规范、施工及验收规范，技术操作规程，质量评定标准和安全操作规程为依据。

四、其他应注意的问题：1．中、低压锅炉的划分：蒸发量为35t／h的链条炉和蒸发量为75t／h及130t／h的煤粉炉为中压锅炉，蒸发量为20t／h及内的燃煤、燃油(气)锅炉为低压锅炉。

2．通用性机械应参照第一册《机械设备安装工程》相应基价子目。

(1)锅炉风机安装项目除了中压锅炉送、引风机外，还包括其他风机安装。

(2)汽轮发电机系统的泵类安装项目除了电动给水泵、循环水泵、凝结水泵、机械真空泵外，还包括其他泵的安装。

(3)起重机械设备安装包括汽机房桥式起重机等。

(4)柴油发电机和压缩空气机安装。

(5)锅炉点火燃油系统的卸油设备、油泵、加热器、油过滤器、油罐和污油箱安装。

3．各系统的管道安装除了由设备成套供应的管道和包括在设备安装工程内容中的润滑系统管道以外，应参照第六册《工业管道工程》相应基价子目。

4．锅炉重型炉墙的耐火砖砌筑应参照第四册《炉窑砌筑工程》相应基价子目。

5．烟道、风道、烟囱制作安装应参照第五册《静置设备与工艺金属结构制作安装工程》相应基价子目。

6．刷油、保温应参照第十一册《刷油、绝热、防腐蚀工程》相应基价子目。

五、下列项目按系数分别计取：1．系统调整费按系统工程人工费的13％计取，其中人工费占25％。

2．安装与生产同时进行降效增加费按直接工程费中人工费的10％计取，全部为人工费。

3．在有害身体健康的环境中施工降效增加费按直接工程费中人工费的10％计取，全部为人工费。

第一章中压锅炉设备说明一、锅炉本体1．工作内容：(1)设备开箱、清理、搬运、校正、组合、点焊(焊接或螺栓连接)、起吊安装、找正固定。

目录一、编制依据....................................... 错误!未指定书签。

二、工程概况及主要工作量........................... 错误!未指定书签。

三、施工机具、材料及作业人员....................... 错误!未指定书签。

四、作业准备工作及条件............................. 错误!未指定书签。

五、施工程序和方法................................. 错误!未指定书签。

六、质量标准及质量目标和质量通病及预防措施......... 错误!未指定书签。

七、安全措施及文明施工要求......................... 错误!未指定书签。

八、安装强制性条文及安全强制性条文................. 错误!未指定书签。

九、锅炉危险源、有害因素识别与评价表............... 错误!未指定书签。

十、施工方案安全及技术交底记录..................... 错误!未指定书签。

一、编制依据1.1.武汉锅炉厂提供的图纸及相关技术资料1.2.施工组织设计1.3.《电力建设施工质量验收及评价规程（第2部分：锅炉机组）》DL/T5210.2-20091.4.《电力建设施工技术规范（第2部分：锅炉机组）》DL5190.2-20121.5.《电力建设安全工作规程》第1部分：火力发电DL5009.1-20141.6.《电力建设施工质量验收及评价规程第7部分：焊接》DL/T5210.7-20101.7.《火力发电厂焊接技术规程》DL/T8692012年版1.8.《工程建设标准强制性条文（电力工程部分）》实施指南2013版1.9.《电力建设危险点分析及预控措施》（中国电力出版社）二、工程概况及主要工作量2.1.工程概况华能罗源电厂一期2×660MW机组工程，锅炉为武汉锅炉股份有限公司生产的超超临界参数变压运行直流炉，四角切圆燃烧，单炉膛、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构塔式锅炉。

安徽海螺川崎工程有限公司目录1 AQC锅炉的安装顺序 (1)2 检查地基线 (3)3 安装垫塞板 (4)4 安装AQC锅炉底部框架 (5)5 安装出风口壳体 (8)6 安装管组 (9)7 安装进风口壳体 (12)8 安装汽包支撑和安装汽包 (12)9 安装联箱及焊接联箱和管子 (13)10 安装锅炉周围的配管和小口径的配管 (13)11 水压试验 (13)12 安装进出口壳体 (15)1 AQC锅炉的安装顺序2 检查地基线备注：下面的所有图表只用于参考，安装工作应该根据正式的图纸进行。

2.1、以篦冷机的中心点作为X轴、Y轴的基准点。

确保每台锅炉①点、A点坐标：★从X轴到A线的距离为19320★从篦冷机室东侧壳体到①线的距离为5525（一般情况下，基础线应从内侧算起）■参考图2-1 AQC锅炉平面布置Array图2-1 AQC锅炉平面布置2.2、①点、A点坐标或者锅炉基础线应该做为锅炉和其他设备基础的标准。

◆ AQC锅炉基础2.2.1 基础的尺寸公差：±3mm2.2.2 基础的对角线公差：±5mm2.2.3 地脚螺栓高度公差：+0～+10mm◆锅炉辅机设备基础基准线尺寸公差：±10mm图2-2 地脚值架布置图3 安装垫塞板3.1用凿子移除混凝土平面达50mm深。

3.2在地基中心线上用无收缩水泥固定垫塞板。

每块垫塞板的大小应小于30kg/cm2,厚度小于20mm。

★垫塞板的安装公差：高度公差：0 ～ -1mm允许倾斜度：1/1003.3 螺母上涂油脂以便能光滑的旋转。

■参考图纸：24163-D1N101图3 安装垫塞板4 安装AQC 锅炉底部框架4.1 准备起重机作为运输工具。

4.2 安装锅炉构架■ 参考图纸：24163-D1E111, D1E112. 4.2.1 安装A 线、B 线、①线、②线四根支架。

4.2.2 在立柱旁架设临时脚手架以便于连接横梁。

4.2.3 立柱的倾斜度和间距公差应该在下面的范围内：★ 支柱倾斜度公差：小于3mm ★ 支柱间距公差：小于3mm ★ 支柱高度公差：小于2mm4.2.4 安装连接横梁，为了安装和焊接横梁，建议在起吊之前在立柱上焊接长度小于50mm 的暂时支撑。

1目的指导指导中节能（石家庄）环保能源项目750/d生活垃圾焚烧发电机组的#6余热锅炉工艺蒸发器与过热器安装，促进施工效率。

2使用范围适用指导中节能（石家庄）环保能源项目750/d生活垃圾焚烧发电机组的#6余热锅炉蒸发器与过热器安装。

3编制依据3.1中节能（肥城）环保能源项目750/d生活垃圾焚烧炉#6锅炉蒸发器、过热器图纸及相关技术文件。

3.2中节能（石家庄肥城）环保能源项目安装工程《锅炉施工组织设计》3.3《生活垃圾焚烧炉及余热锅炉》GB/T18750-20083.4《电力建设施工质量验收及评定规程》第2部分:锅炉机组DL/T5210. 2-20183.5《电力建设施工质量验收及评价规程》第7部分：焊接DL/T5210.7-20103.6《电力建设施工技术规范》DL/T 5190. 2-20123.7《电力建设安全健康与环境管理工作规定》2008版3.8《火力发电厂焊接技术规程》DL/T 869-20123.9《电力建设安全工作规程第1部分：火力发电》DL5009. 1-20143.10《火电工程达标投产验收规程》DL5277-20123.11《起重机械安全规程第1部分：总则》GB6067. 1-20103.12《锅炉安全技术监察规程》TSG G0001-20123.13《火力发电厂锅炉受热面管监督检验技术导则》DL/T939-20163.14《工程建设标准强制性条文电力工程部分》2016版4作业项目概述4.1本工程锅炉为无锡华光锅炉股份有限公司设计的单锅筒、自然循环中压锅炉、悬吊结构，燃烧设备采用往复式炉排，炉室、第二、第三通道四周为膜式水冷壁结构。

蒸发器和过热器布置在水平烟道内，两级喷水减温器分别置于高、中、低过热器之间，用于调节蒸汽温度，尾部水平烟道内布置了省煤器4.2蒸发器总重80.94t,由前段蒸发受热面和后段蒸发受热面组成，前段蒸发受热面17. 896t,后段蒸发受热面62.951t。

锅炉设备及汽水流程锅炉设备介绍：1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。

钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。

钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。

采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。

锅炉基础锅炉钢结构安装锅炉钢结构锅炉钢结构高强螺栓锅炉大板梁锅炉钢架锅炉钢架地面准备锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）锅炉吊挂装置，受热面设备全部吊挂在大板梁上2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。

水冷壁：一般材质为20G。

为保证炉膛燃烧后的热量能完全被水冷壁管内的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。

在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。

水冷壁地面组合检查水冷壁地面组合水冷壁地面组合检查后吊装锅炉水冷壁安装水冷壁对口焊接锅炉水冷壁焊接及刚性梁安装下部水冷壁及水冷壁刚性梁水冷壁上集箱安装3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。

锅炉模块施工作业指导书目录1.工程内容及工程量 (2)2.编制依据和相关文件 (3)3。

作业进度、劳动力安排 (3)4。

作业准备工作及条件 (3)5.施工方法步骤及作业程序 (7)6。

作业的质量要求 (12)7。

作业的环境要求 (13)8. 作业的安全技术措施及文明施工要求 (14)9. 技术交底 (18)1. 工程内容及工程量1.1工程内容本方案为150MW调峰燃气电厂联合循环升级工程的余热锅炉模块安装，本工程共计安装模块8件：1#模块为2件高压过热器，每件单重55t；2#模块为1件高压蒸发器， 1件低压过热器，单重为110t；3#模块为1件高压省煤器，1件低压蒸发器，单重为165t；4#模块为2件低压省煤器，单重为110t。

1#模块安装至5—6轴之间，2＃模块安装至6-7轴至之间，3＃模块安装至7-8轴之间，4#模块安装至8—9轴之间。

受热面模块由多个管屏加相应的炉顶护板、吊挂装置、吊挂梁、顶部部分连接管、挡烟板、管道联箱、疏水管道等组成。

600T履带和150T履带锅炉模块吊装平面布置图锅炉模块安装采用CC2800—1/600t(德国德玛格)履带式起重机和7150型150t 履带起重机辅助吊装。

600t履带起重机为主要安装机械.600t吊车主要参数选取主臂长60m，由于最重的模块重量为165t,作业半径为选用20m,最大吊装重量为114t，挂超起配重后的最大吊装重量为203t。

（吊车及模块现场布置见上图）。

2. 编制依据和相关文件（1）《电力建设施工及技术规范》（第二部分：锅炉机组DL5190—2012）（2）《电力建设施工质量验收及评价规程》（第二部分：锅炉机组,DL/T5210-2009）（3）《电力建设安全工作规程》（火力发电厂部分，DL5009.1—2002）（4）杭州锅炉厂图纸及技术文件3. 作业进度、劳动力安排3.1 作业进度锅炉模块安装施工时间为:2013年09月—2013年10月（如模块到货时间推迟，则工期顺延）.3.2 劳动力安排安装工：14人; 焊工： 4人起重工：4人；技术员：1人质检员：1人；安全员：1人其它管理人员： 3人4. 作业准备工作及条件4.1 作业人员的资质要求（1）施工负责人必须具备初级以上技术等级资格。

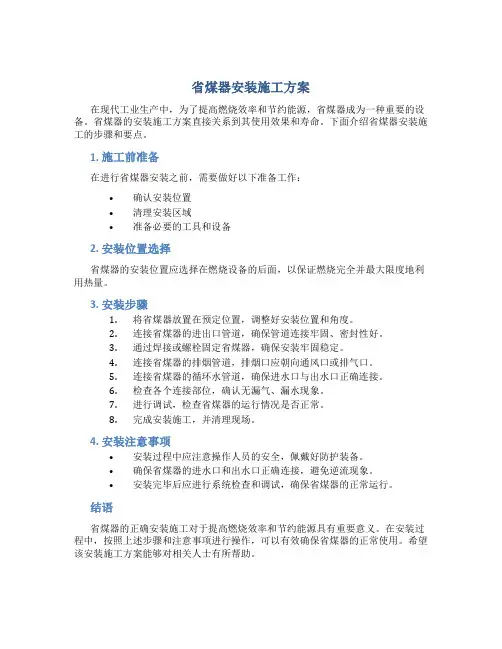

省煤器安装施工方案
在现代工业生产中，为了提高燃烧效率和节约能源，省煤器成为一种重要的设备。

省煤器的安装施工方案直接关系到其使用效果和寿命。

下面介绍省煤器安装施工的步骤和要点。

1. 施工前准备
在进行省煤器安装之前，需要做好以下准备工作：
•确认安装位置
•清理安装区域
•准备必要的工具和设备
2. 安装位置选择
省煤器的安装位置应选择在燃烧设备的后面，以保证燃烧完全并最大限度地利用热量。

3. 安装步骤
1.将省煤器放置在预定位置，调整好安装位置和角度。

2.连接省煤器的进出口管道，确保管道连接牢固、密封性好。

3.通过焊接或螺栓固定省煤器，确保安装牢固稳定。

4.连接省煤器的排烟管道，排烟口应朝向通风口或排气口。

5.连接省煤器的循环水管道，确保进水口与出水口正确连接。

6.检查各个连接部位，确认无漏气、漏水现象。

7.进行调试，检查省煤器的运行情况是否正常。

8.完成安装施工，并清理现场。

4. 安装注意事项
•安装过程中应注意操作人员的安全，佩戴好防护装备。

•确保省煤器的进水口和出水口正确连接，避免逆流现象。

•安装完毕后应进行系统检查和调试，确保省煤器的正常运行。

结语
省煤器的正确安装施工对于提高燃烧效率和节约能源具有重要意义。

在安装过程中，按照上述步骤和注意事项进行操作，可以有效确保省煤器的正常使用。

希望该安装施工方案能够对相关人士有所帮助。

3 锅炉受热面组合安装方案（1）本体受热面的吊装顺序1）锅炉受热面分炉膛和后水平烟道两个区域进行吊装。

○1炉膛部分：右墙水冷壁→左墙水冷壁→前墙水冷壁→第一隔墙水冷壁→灰斗前隔墙水冷壁→第二隔墙水冷壁→分流屏→后墙水冷壁○2水平烟道部分：右包墙水冷壁→左包墙水冷壁→蒸发器1→3级过热器→2级过热器→1级过热器→蒸发器2→3级省煤器→2级省煤器→1级省煤器→顶棚管。

（2）水冷壁安装方案：水冷壁采用膜式管排，分段制造供货，现场进行组合，分片吊装。

1）水冷壁组合水冷壁按各墙分别组合成片，上、下集箱与水冷壁进行组合，各层刚性梁与水冷壁一起组合吊装。

水冷壁在锅炉组合场进行组合，适当加固防止吊装变形。

2）水冷壁安装水冷壁组件采用20t平臂起重机和350t履带吊（一台主吊，一台配合）吊装，两侧墙和前墙直接从炉顶板梁间贯入，上部各组件直接穿装吊杆就位。

中间隔墙吊梁缓装，待两侧墙吊装后在进行隔墙吊梁的吊装，安装焊接牢固后再进行隔墙水冷壁的吊装，后墙水冷壁预先抛锚到后部钢架上，待过热器安装结束后，再就位安装。

○1水冷壁部分a做好设备开箱检查，外形几何尺寸校验，单侧水冷壁整体要在组合场预组合，重点保证整体的尺寸和对角线误差不超标。

b所有管排和散管要做管道通球试验及压缩空气吹扫，并做好管口封堵措施，保证管道内部清洁。

水冷壁组件起吊前做好起吊加固，以免管材变形。

c及时做好管排就位找正，水冷壁上联箱等要和钢架临时加固，临时加固不得与联箱母材焊接。

d膜式壁与散管的密封焊要分区落实责任人，不得错焊、漏焊，不得损伤管材，加强检查。

○2刚性梁部分a做好外观检查，保证刚性梁外形尺寸和外观质量。

b保证刚性梁安装后合理热膨胀，按设备图纸要求进行焊接，不错焊、不漏焊，与水冷壁管的连接铁件焊接时不得损伤管材。

c刚性梁角部正确安装，保证角度，膨胀自如。

d刚性梁的止晃装置按图安装好。

（3）蒸发受热面安装1）锅炉设置有两级蒸发受热面，悬吊结构，一、二级分别安装在水平烟道进口及省煤器前。

锅炉安装说明书（印度VICRAM CEMENT）型号：DGJ130/9.81-Ⅱ1编号：4ES-AM工号：013037编制：校对：审核：审定：批准：东方锅炉工业集团有限公司Dongfang Boiler Industry Group Co., Ltd.目录编制说明 (3)一、锅炉安装前的准备1.1 锅炉概述 (4)1.2 安装技术文件 (5)1.3 安装准备 (6)二、锅炉安装2.1 一般规定 (9)2.2 锅炉构架及顶板的安装 (11)2.3吊挂装置的安装 (12)2.4 锅炉承压部件的安装 (13)2.4.1 锅筒及内部设备安装 (13)2.4.2 膜式水冷壁及刚性梁的安装 (14)2.4.3 过热器系统、省煤器蛇形管的安装 (16)2.4.4连接管、管道及附件的安装 (17)2.5 空气预热器的安装 (18)2.6 绝热式旋风分离器、回料装置、给煤装置、冷渣器等的安装..19 2.7 锅炉密封装置的安装 (20)2.8 炉墙及保温施工 (21)三、锅炉整体水压及试运3.1水压试验 (22)3.2 试运前的准备工作 (23)3.3 七十二小时试运行 (24)编制说明A）、本说明书是为印度威克拉姆水泥厂（M/s. Vikram Cememt）DGJ130/9.81-Ⅱ1型锅炉编写。

由于锅炉的安装受组合场地、起吊机具、施工习惯、施工环境等诸多因素的影响，本说明书着重介绍锅炉安装时的一些基本技术要求和注意事项，供施工单位在编制施工方案和组织施工时参考。

同时，对工程监理、设备管理人员也有一定的参考作用。

B）、锅炉产品的检验和验收按合同规定和制造厂所执行的技术条件，现场施工可依照《电力建设施工及验收技术规范》等电力部的有关标准进行，并符合制造厂图纸和技术文件的规定。

C）、施工单位编制的施工方案应确保安装完毕后锅炉所有尺寸和焊缝与产品图纸一致。

D）、本说明书所采用的单位及符号均采用国际制计量单位及符号，对于无规定的符号请参看附注。

YG-130/9.5-T型锅炉安装说明书图号：52700-0-0编号：52700 ASM校对：标审：审定：济南锅炉集团有限企业2023年6月目录一、前言二、锅炉设备概况1.锅炉参数2.锅炉简介三、锅炉安装注意事项1．锅筒和锅筒内部装置2．水冷系统3．过热器4．及省煤器和烟气冷却器5．空气预热器6．炉墙7．钢架8、锅炉吊杆旳调整9、护板安装10、膨胀指示器旳安装四、锅炉水压试验五、安全阀六、煮炉1．煮炉前旳准备工作2．开始煮炉七、其他一、前言锅炉机组旳对旳安装与安全运行，直接关系到它旳经济性，可靠性和有效期限，同步由于锅炉设备发生事故导致旳损失，往往直接影响到电厂旳经济效益。

因此，对旳旳安装锅炉设备，才能保证锅炉设备旳高效安全运行，这一点顾客应高度重视。

要保证锅炉对旳安装安全运行，首先必须要有对旳旳、切实可行旳锅炉安装、运行措施，安装人员、运行人员须严格遵守，同步在运行过程中，精心旳维护和检修也是一项重要旳工作，也要制定必要旳维护检修制度。

安装前必须按DL/T5047-1995《电力建设施工及验收技术规范》（锅炉机组篇）旳规定对设备进行复查。

如发现制造缺陷，应联络制造厂研究处理，符合规定后再进行施工。

安装前还须将有关图纸资料送交当地技术监督部门审查同意，否则不准施工。

安装质量分段验收，由安装单位和使用单位共同进行，水压试验及总体验收应由当地技术监督部门参与。

编制本阐明书，仅对本锅炉重点提出某些在安装和使用中需注意旳问题，但不全面，仅供安装使用单位在编制锅炉运行规程和维护检修时参照。

本安装阐明书如与国家规定有抵触，均以国家规定为准。

二、锅炉设备概况1.锅炉参数额定蒸发量： D=130t/h额定蒸汽压力： P=9.5MPagr=540℃额定蒸汽温度： tgr=210℃给水温度： tgs2.锅炉简介本锅炉是采用国外先进旳生物燃料燃烧技术旳130t/h振动炉排高温高压蒸汽锅炉。

锅炉为高温、高压参数自然循环炉，单锅筒、单炉膛、平衡通风、室内布置、固态排渣、全钢构架、底部支撑构造型锅炉。

锅炉系统流程1、锅炉烟风系统流程：烟气进口在锅炉的上部引入（入口在锅炉后侧），烟气依次通过高温过热器、低温过热器、一级蒸发器、二级蒸发器、三级蒸发器、一级省煤器、二级省煤器后到达锅炉下部灰斗水平引出送往除尘。

在烟风取风口处装有冷风阀，用以调节烟风温度在合理范围内，同时在装有锅炉烟风旁路门，锅炉故障检修或停运时可以用旁路将烟风送走。

锅炉清灰采用循环式钢珠清灰系统。

清除下来的灰尘连同烟气流一同被带出锅炉。

2、锅炉的汽水流程：锅炉给水经过除氧器除氧后，通过给水泵送到锅炉加热器预热后进入省煤器。

然后送往炉顶的锅筒，和锅筒内已有的水混合成炉水，通过下降管送往蒸发器，生成的汽水化合物从蒸发器出口集箱的汽水引出管送入锅筒，设于锅筒内的汽水分离装置分离出饱和蒸汽，饱和蒸汽从锅筒顶部引出至低温过热器，蒸汽逆流经过低温过热器后进入喷水减温器，调节蒸汽温度。

减温后的过热蒸汽逆流经过高温过热器，达到额定参数后经电动主汽门、并汽电动门送往汽轮机发电。

在锅筒下降管与二级省煤器进口装有再循环管路，在锅炉生火和停炉时使用，以保护省煤器。

三、锅炉钢珠清灰系统简介：锅炉清灰采用循环式钢珠清灰系统。

由钢珠清灰装置、传输装置、防雨装置、钢珠及支架装置组成。

钢珠从锅炉顶部播撒而下，依次通过所有对流受热面后，落入下面的钢球收集分离斗中，分离出来的钢珠根据钢珠运输系统的需求定量装入运输斗，再通过机械链运输到炉顶，再播撒下来。

这样连续运转，使受热面保持一定的清洁状态。

钢珠除灰系统的运转速度是可调的，开始时设置了一个初始速度（调节电机变频器），实际速度根据锅炉受热面污染状况来调整，原则是达到清灰效果的情况下，尽量减少钢珠击打受热面的次数。

（过少达不到清灰效果，过多影响对流受热面及钢珠清灰装置寿命）。

余热锅炉安装的控制要点摘要：本文结合云南源鑫炭素有限公司600Kt/a炭素项目余热锅炉的安装工艺进行分析，总结此类锅炉的安装经验，为以后安装此类锅炉提供可借鉴的经验。

关键词：特种设备余热锅炉安装1 概述此台余热锅炉为杭州锅炉厂设计生产的Q243/1100-117-9.81/540型，烟气进口温度1100℃，蒸发量117吨/时，主蒸汽温度540℃，工作压力9.81MPa，余热锅炉主要包括锅炉钢架、水冷壁系统、省煤器系统、蒸发器系统、过热器系统、炉墙系统、锅炉管道系统、灰斗、进出口烟道、辅助设备包括定期排污扩容器、连续排污扩容器、取样及加药装置等。

本次只分析余热锅炉本体部分，余热锅炉属于特种设备，危险性大，所以，对于每一道工序必须严格控制和把关，才能确保锅炉安装质量。

2 余热锅炉整体安装工序余热锅炉整体安装工序：平台铺设→材料验收→基础验收→钢架组对→构件分片组对→横梁安装（预留设备吊装孔）→停点检查→受热面设备通球试验→分片组合→左右水冷壁安装→前后水冷壁下半部分安装→吊装孔处预留梁复位→锅筒及内件检查→锅筒安装→鳍片蒸发器安装→低温过热器安装→高温过热器安装→吊挂管安装→省煤器安装→前、后水冷壁上半部分→顶部平台及防雨棚→锅炉附属管道安装→灰斗→进出口烟道安装→停点检查→整体水压试验→筑炉→漏风试验→保温→烘炉→煮炉→安全阀调校→整体试运行→竣工验收,本文只对重点工序进行总结分析。

3 余热锅炉钢架安装3.1 为了焊接方便、尺寸测量准确、工作效率高，立柱对接和构架组合应在稳定的平台上进行。

3.2 钢架安装一件，找正一件，严禁在未找正好的构架上进行下一工序的安装，以免造成无法纠正的误差。

3.3 锅炉钢构架组合安装时应先找正，并点焊牢固，留有适当的焊接收缩余量，经复查尺寸合格后才允许正式焊接，采用对称同时焊接的方法，严格控制焊接后的焊接变形。

3.4 吊装时应保持结构的稳定，必要时临时加固，构架安装后应复查立柱的垂直度，主梁挠曲值和各部位的主要尺寸，控制在允许偏差之内。

锅炉安装流程图
设备材料检查验收?基础验收、搭设临时平台、钢架组合(立柱横梁)、平台组合安装、顶板梁组合、顶板梁安装，汽包安装、空预器安装、水冷壁组对(刚性梁安装、人孔安装)、护板安装、省煤器安装、蒸发器安装、水冷壁安装、过热器安装、顶部连接管安装、U型集灰器安装、落灰斗组对安装、埋管组安装、下降管安装、布风系统安装、密封系统焊接、水压试验、风压试验、烘炉、渚炉、蒸汽吹扫
锅炉安装流程图:
钢架安装钢架组合(立柱横梁)
设备材料检查验收基础验收、搭设临时平台
顶板梁组合平台组合安装
水冷壁组对顶部、尾部护板安装顶板梁安装汽包安装水冷壁吊装
空预器安装
省煤器安装蒸发器安装下降管安装
灰斗组对安装布风系统安装
过热器安装顶部连接管安装埋管组安装
锅炉整体水压试密封系统焊接风压试验蒸汽吹扫烘炉煮炉
验。

启动前应具备的条件及准备工作锅炉安装完毕后的首次启动是对各设备各系统设计、安装的一次全面检查。

通过试运、暴露和消除设备的缺陷和问题，为机组投产做好准备。

启动前应根据有关规程和设备技术文件制定符合设计、设备特点的启动试运调整方案及措施。

有计划、按步骤地进行。

通过启动如煮炉、吹管、安全阀定压等，使运行人员通过操作设备，熟悉系统，积累经验，检验各种联锁保护，自动系统投入，同时也是对锅炉系统的一次运行考核。

在整定安全阀等工作结束后，可转入生产运行。

5.1 锅炉机组启动前应具备的条件5.1.1 试运现场的条件(1) 场地基本平整，消防、交通及人行道路畅通。

(2) 厂房各层地面起码应做好粗地面，最好使用正式地面，试运现场和安装区域应有明显标志和分界，危险区应有围栏和警告标志。

(3) 试运区的施工脚手架应全部拆除，现场清扫干净，保证运行安全操作。

(4) 试运区的梯子、步道、栏杆、护板应按设计安装完毕，正式投入使用。

(5) 排水沟道畅通、沟道及孔洞盖板齐全。

(6) 试运范围的工业、消防及生活用水系统应能投入正常，并备有足够的消防器材。

(7) 试运现场具有充足的正式照明。

事故照明应能在故障时及时自动投入。

(8) 各运行岗位都应有正式的通讯装置。

根据试运要求增设的临时岗位，并应有可靠的通信联络设施。

5.1.2 锅炉范围内管道、汽水系统、阀门、保温等条件(1) 炉墙烟道完整、严密，无烧损现象。

(2) 烟风系统人孔门完整，能严密关闭。

(3) 蒸发器、过热器及省煤器管排列正常，内部清洁，各部防磨护板完整牢固。

(4) 锅炉内部检查完毕，确认炉内及烟道内无人后，将各人孔门。

检查门严密关闭。

(5) 检查汽水管道阀门应符和下列要求：a 支吊架完好，管道能自由膨胀；b 管道阀门保温良好，管道颜色符合<<电力工业技术管理法规>>的规定；c 应有明显的表示介质流动方向的箭头；d 阀门具有完整正确的清晰的名称,编号,开关方向的标志；e 阀门与管道连接完好，各部螺丝紧固，阀门手轮完整，阀门手轮完整，阀杆洁净，无弯曲及锈蚀现象，开关灵活；f 阀门的填料应备有适当的压紧余隙。
