（一）CR-GGD性能介绍
1、概述：
GGD 型交流低压配电柜是根据原能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而组织联合设计的新低压配电柜，其广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流50Hz，额定工作电压380 V，额定电流至3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用。

2、结构特点：
3、a、GGD 型交流低压配电柜的柜体采用通用柜的形式，构架用8MF 冷弯型
钢局部焊接组装而成，构架零件及专用配套零件由型钢生产厂配套供货，以保证柜体的精度和质量。

4、b、通用柜的零部件按模块原理设计，并有20 模的安装孔，通用系数高。

5、c、GGD 柜设计时充分考虑到柜体运行中的散热问题。

在柜体上下两端均有
不同数量的散
6、槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断
地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

7、d、GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计
柜体外形和各部
8、分的分割尺寸，使整柜美观大方、面目一新
9、e、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。

门的折边处均嵌有
一根山型橡胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

10、f、装有电器元件的仪表门用多股软铜线与构架相连。

柜内的安装件与构
架间滚花螺钉连接，整柜构成完整的接地保护电路。

11、g、柜体面漆选用聚脂桔形烘漆，附着力强，质感好。

整柜呈亚光色调，
避免了眩目效应，给值班人员创造了较舒适的视觉环境。

12、h、柜体的防护等级为IP30，柜体的顶盖在需要时可拆除，便于现场主
母线的装配和调整，
13、柜顶的四角装有吊环，用于起吊和装运。

14、
15、
16、工作环境条件：
17、a．周围空气温度不高于＋40℃，不低于－5℃。

24h 内的平均温度不得
高于＋35℃；
18、ｂ．户内安装使用，使用地点的海拔不得超过2000M；
19、ｃ．周围空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度
时允许有较大的相
20、对湿度，（例如＋20℃时为90％）应考虑到由于温度的变化可能会偶然
产生凝露的影响；
21、ｄ．设备安装时与垂直面的倾斜度不超过5％；
22、ｅ．设备应安装在无剧烈震动的地方，以及不足使电器元件受到腐蚀的
场所；用户有特殊要
23、求时可与制造厂协商解决。

4、电气性能：
3产品型号及含义：
GGD□□□
G：交流低压配电柜
G：电器元件固定安装、固定接线
D：电力用柜
□：设计序号1、分断能力为15KA 2、分断能力为30KA、分断能力为50KA
□：主电路方案代号
□：辅助电路方案代号
4主要技术参数
1、主电路方案
GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格）：
GGD1：49个方案，123个规格
GGD2：53个方案，107个规格
GGD3：27个方案，68个规格
主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。

额定电流增加到3150A，适合2000KV以下的配电变压器选用。

此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格
6、工作原理
该产品电路方案按客户提供的系统图制定。

包含双电源、断路器、漏电火灾报警控制器、交流接触器、控制保护开关。

该配电箱适用于三相四线的低压电网，可接受电能和分配电能，也可用于风机、水泵的控制。

7、符合标准:
GB 7251.1 低压成套开关设备和控制设备：第一部分型式试验和部分型式试验成套设备；
IEC60439—1 低压开关设备和控制设备组件：第一部分，经过型式试验和的部分型式
试验组件；
IEC60529 确定外壳的防护等级及相应标准。

8、质量保证措施
武汉诚锐电器有限公司在生产制造过程中，全面推行GB/T19001-2008/IS09001:2008《质量管理体系》结合本公司实际情况落实实施。

以武汉诚锐电器有限公司《质量手册》作为公司质量管理的纲领和实施依据。

明确规定公司以产品质量求生存，以企业信誉求发展的质量方针。

组织全体职工认真学习、贯彻、明确了各项管理职责，以确保质量方针和质量目标的实施。

按GB/T19001-2008/IS09001:2008《质量管理体系》的要求，建立、健全企业内部质量计划、规程、规范，严格贯彻执行各项质量纪律。

严格质量监督、检查、奖惩和质量否决权的实施。

加强生产制造过程的监控。

牢固树立质量第一和让顾客满意的思想，全面推行专业管理和群众管理相结合的措施，获得了严格的IS09001认证。

武汉诚锐电器有限公司对于产品制造过程高标准、严要求。

确保了产品在市场上自始至终的高品质形象。

9、安装及使用维修:
9.1 动力柜检查合格后方可装箱运输。

当产品抵目的地后，首先检查装箱是否完整。

若动力柜不是立即安装使用者，应将产品存放在干燥清洁之处。

9.2 动力柜可按安装图进行安装。

基础槽钢及螺钉由用户自备，如系电缆出线，则用
户除埋好基础槽及底脚螺栓外尚须开具电缆沟。

9.3 动力柜经安装或检修后，在投入运行前必须进行下列项目的检查和试验：
9.3.1 检查内部电器设备和线路是否符合原理图；
9.3.2 检查并操作开关数次，是否灵活、正常；
9.3.3 检查并试验所有的表计及继电器动作是否准确。

9.4 注意事项：
9.4.1低压配电箱为靠墙安装（或墙内安装）、正面操作配电箱。

配电箱的正常操作及维修工作，必须是考核合格的专业人员方可进入或开启进行操作、检查和维护。

9.4.2空气断路器、塑壳开关经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。

9.4.3用户平时对低压配电箱进行操作维修时，要遵守各元器件使用说明书的规定。

低压配电箱运行不正常时，请及时通知供应商处理。

9.4.4低压配电箱附有的合格证、电器图、使用说明书、钥匙及配件等是使用维修的重要依据和工具，用户应妥善保存、以防丢失。

9.4.5低压配电箱发生故障后，一定要查明原因切除故障点后，才允许再次合闸送电。

合集下载

GGD型交流低压配电柜概述

GGD型交流低压配电柜概述

GGD型交流低压配电柜概述GGD型交流低压配电柜是一种用于工业和商业建筑的电力配电设备。

它采用模块化结构设计，集成了电力系统中的各种功能单元，如断路器、开关、电能计量装置等。

这种配电柜能够实现电力的安全分配和控制，确保电力系统的运行安全可靠。

1.模块化设计：GGD型交流低压配电柜采用模块化设计，可以根据需要灵活组合单元，简化安装和维护过程。

模块化设计还能够实现系统的快速扩展和升级。

2.高度集成：GGD型交流低压配电柜集成了断路器、开关、电能计量装置等功用模块，减少了设备的体积和占地面积，提高了空间利用率。

同时，集成设计还可以减少设备之间的连接线路，简化了电气布线。

3.安全可靠：GGD型交流低压配电柜具备过载保护、短路保护、接地保护等多种保护功能。

它采用优质的材料和可靠的制造工艺，确保设备的运行安全可靠。

配有防护罩和锁定装置，可以有效防止误操作和非法接触。

4.智能化管理：GGD型交流低压配电柜可以与上位监控系统连接，实现远程监控和管理。

它还可以与电量控制系统和能源管理系统连接，实现对电力消耗的实时监测和控制，提高能源利用效率。

5.节能环保：GGD型交流低压配电柜采用优质的电力元器件和高效的设计，能够减少能量损耗和二氧化碳的排放。

同时，它还支持能源管理系统的应用，实现对电力消耗的精细管理。

总之，GGD型交流低压配电柜是一种安全可靠、灵活高效的电力配电设备。

它能够满足各类场所和用户的不同需求，提高电力系统的运行效率和安全性。

随着技术的不断进步，GGD型交流低压配电柜将会在未来发展中更加智能化、节能环保。

ggd柜技术参数

ggd柜技术参数

ggd柜技术参数摘要：1.GGD 柜的概述2.GGD 柜的技术参数2.1 额定电压2.2 额定电流2.3 短时耐受电流2.4 柜体尺寸2.5 柜体材质2.6 散热方式2.7 保护装置正文：一、GGD 柜的概述GGD 柜，全称为“高低压开关柜”，是一种用于电力系统的配电设备。

其主要功能是接受、分配和控制电力，以满足各种用电设备的电力需求。

GGD 柜具有结构简单、运行可靠、维护方便等优点，广泛应用于发电厂、变电站、工矿企业、民用建筑等场所。

二、GGD 柜的技术参数1.额定电压：GGD 柜的额定电压分为高压和低压两种，其中高压柜的额定电压为3-35kV，低压柜的额定电压为380/220V。

在选购时，需要根据实际应用场景选择合适的额定电压。

2.额定电流：GGD 柜的额定电流是指柜内设备能长时间正常工作的最大电流。

根据不同型号和规格，GGD 柜的额定电流范围为100-3150A。

选择时需根据负载电流大小进行匹配，以避免因电流过大导致设备过热或短路。

3.短时耐受电流：短时耐受电流是指GGD 柜在短时间内能承受的最大电流。

一般来说，短时耐受电流为额定电流的1.5-2 倍。

在选购时，应充分考虑设备的短时耐受电流，以确保在突发情况下设备的安全运行。

4.柜体尺寸：GGD 柜的尺寸主要包括宽度、高度和深度。

在选择柜体尺寸时，需要考虑设备的安装空间、散热条件以及维护便利性等因素。

5.柜体材质：GGD 柜的柜体材质通常为冷轧钢板或不锈钢，具有较好的抗腐蚀性和机械强度。

在选购时，可以根据实际应用环境和使用要求选择合适的材质。

6.散热方式：GGD 柜的散热方式主要有自然散热和强迫散热两种。

自然散热适用于较小功率的设备，而强迫散热（如风扇冷却）适用于大功率设备，以保证设备的正常运行。

7.保护装置：GGD 柜通常配备有过载保护、短路保护、漏电保护等装置，以确保设备的安全运行。

在选购时，需要根据实际需求选择合适的保护装置。

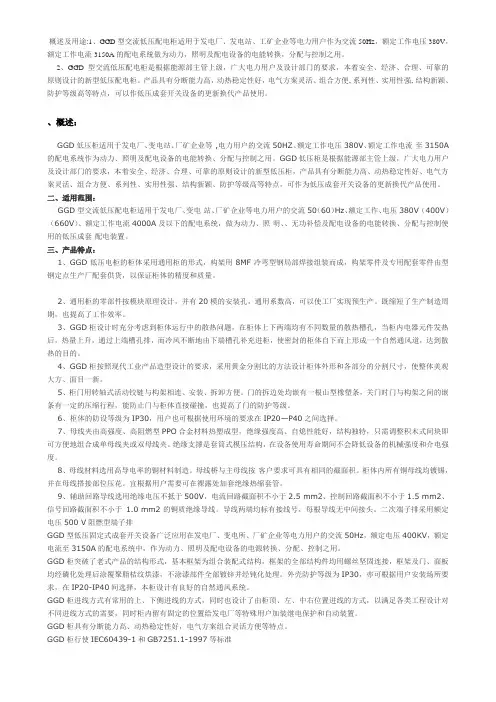

GGD概述及用途
