GGD尺寸表

成套电器设备报价人员学习资料

一、对电器成套设备的初步认识

作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。

电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。

电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；

3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）；40.5KV高压开关柜；

动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：

1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；

名词解释：

GGD——固定接线低压配电柜

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜

GCS——低压抽出式开关柜

MNS——低压抽出式成套开关设备

2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；

名词解释：

KYN28-12——铠装移开式交流金属封闭开关设备

3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

名词解释：

YBM-12——预装式箱式变电站

ZGS9（11）——组合式变压器

YBM-12型预装式箱式变电站，KYN28A（GZS1）系列中压中置柜、HXGN型环网柜，MNS、GCS、GCK、GGD、XL系列低压柜，XXM、XRB系列配电箱、计量箱，PK、TP系列控制屏。

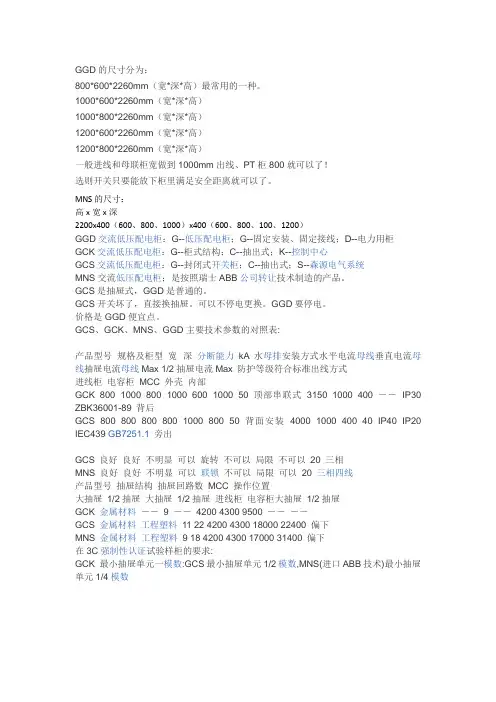

GGD的尺寸分为：

800*600*2260mm（宽*深*高）最常用的一种。

1000*600*2260mm（宽*深*高）

1000*800*2260mm（宽*深*高）

1200*600*2260mm（宽*深*高）

1200*800*2260mm（宽*深*高）

一般进线和母联柜宽做到1000mm出线、PT柜800就可以了！

选则开关只要能放下柜里满足安全距离就可以了。

MNS的尺寸：

高x宽x深

2200x400（600、800、1000）x400（600、800、100、1200）

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜

GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心

GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统

MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。可以不停电更换。GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:

产品型号 规格及柜型 宽×深 分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式

进线柜 电容柜 MCC 外壳 内部

GCK 800×1000 800×1000 600×1000 50 顶部串联式 3150 1000 400 －－ IP30

ZBK36001-89 背后

GCS 800×800 800×800 1000×800 50 背面安装 4000 1000 400 40 IP40 IP20

IEC439 GB7251.1 旁出

GCS 良好 良好 不明显 可以 旋转 不可以 局限 不可以 20 三相

MNS 良好 良好 不明显 可以 联锁 不可以 局限 可以 20 三相四线

产品型号 抽屉结构 抽屉回路数 MCC 操作位置

佳木斯电机股份有限公司企业标准

0EE.138.145-2007

Y3系列三相异步电动机

产品样本

2007-11-30发布 2007-11-30实施

佳木斯电机股份有限公司 发布 精品文档

。 1欢迎下载 1.概述

Y3系列三相异步电动机是本公司为全面贯彻、落实国家经贸委1999年第16号令和2002年34号令即在2002年底前淘汰热轧硅钢片，推广采用冷轧硅钢片（简称“以冷代热”）的有关精神，采用新技术，自行研制出的新系列产品，该系列采用冷轧硅钢片作为导磁材料, 符合国家产业政策。是Y 、Y2系列电动机的升级换代产品。同时，该系列满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。

本系列电动机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。

2.型号的意义

Y3 100 L1 - 4

极数

机座长短及铁心序号*

电机中心高（mm）

第三次改型设计的异步电动机

* L-长，M-中，S-短，1-为第一种铁心长度

3.绝缘等级及温升

电动机的绝缘等级：通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同。空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m,最高环境温度不超过40℃为基础时，B级绝缘为80K，F级绝缘为105K，H级绝缘为125K。Y3系列电机是F级绝缘，中心高H80～280绕组温升按B级绝缘温升限值考核（即80K）；中心高H315～400绕组温升按F级绝缘温升限值考核（即105K）。

4.外壳防护等级为IP54、55 （见GB/T4942.1）。

5.冷却方式为IC411（见GB/T1993） 。

6. 工作制：连续工作制，或S1工作制，简称S1。（保持在恒定负载下运行至热稳定状态。）

7．热保护、加热器、注排油及辅助接线盒

该系列电机可以根据用户要求增加热保护或加热器，其中H160～H400电机绕组可根据用户要求埋置PTC测温元件或Pt100测温元件。H280～H400电机可根据用户要求埋置Pt100轴承测温元件。H160～H400电机可根据用户要求安装加热器。H355～H400电机热保护及加热器接线共用一个独立接线盒，位于电机的右侧面,其余机座号热保护及加热器与主电源共用一个接线盒。H180～H400电机带注排油装置，电机接线盒位置在机座顶部，也可以根据用户要求制作成右侧出线或左侧出线。
