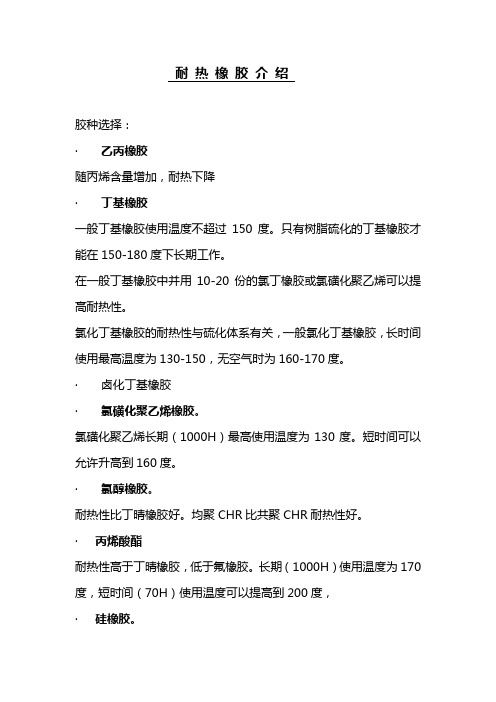

耐热橡胶介绍
耐热橡胶怎么做-
耐热橡胶：
胶种选择：
·乙丙橡胶
随丙烯含量增加，耐热下降
·丁基橡胶
一般丁基橡胶使用温度不超过150度。只有树脂硫化的丁基橡胶才能在150-180度下长期工作。
在一般丁基橡胶中并用10-20份的氯丁橡胶或氯磺化聚乙烯可以提高耐热性。氯化丁基橡胶的耐热性与硫化体系有关，一般氯化丁基橡胶，长时间使用最高温度为130-150，无空气时为160-170度。
·卤化丁基橡胶
·氯磺化聚乙烯橡胶。
氯磺化聚乙烯长期（1000H）最高使用温度为130度。短时间可以允许升高到160度。
·氯醇橡胶。
耐热性比丁晴橡胶好。均聚CHR比共聚CHR耐热性好。
·丙烯酸酯
耐热性高于丁晴橡胶，低于氟橡胶。长期（1000H）使用温度为170度，短时间（70H）使用温度可以提高到200度，
·硅橡胶。
按照化学结构分类：
1.二甲基硅橡胶（MQ）
2.甲基乙烯基硅橡胶（MVQ）
3.甲基苯基硅橡胶（MPQ）
4.甲基苯基乙烯基硅橡胶（MPVQ）
5.亚苯基硅橡胶
6.亚苯醚基硅橡胶
7.氟硅橡胶
8.晴硅橡胶
9.硼硅橡胶==》耐热性最好。可以在400度下长期工作，在420-480度下可以连续工作几个小时。
硅橡胶是所有橡胶中耐热等级最高的一种橡胶。但不耐湿热老化。
-50到+100度：无限期长/120度：10-20年/150度：5-10年/205度：2-5年/260度：3个月-2年/315度：7天-2个月/
370度：6H-7天/420度：10分钟-2H。
·氟橡胶。
按照化学组成分类如下：
·含氟烯氢氟橡胶类：
1.偏氟乙烯与三氟氯乙烯共聚物.国外品牌KEL-F。国产品牌FPM2301/2302
2.偏氟乙烯与六氟丙烯共聚物。国外品牌：VITONA；国产品牌：FPM2601/2602；
3.偏氟乙烯，四氟乙烯，与六氟丙烯三元共聚物。国外品牌：VITONB；国产品牌：FPM246
4.四氟乙烯与丙烯共聚物。国外品牌：AFLAS；国产品牌：FPM4000
5.偏氟乙烯，五氟丙烯共聚物。国外品牌：TECHNOFLONSL.
6.偏氟乙烯，四氟乙烯，五氟丙烯三元共聚物。国外品牌：TECHNOFLONT. ·全氟醚橡胶。==>四氟乙烯与全氟甲基乙烯醚共聚物。国外品牌：杜邦公司KALREZ/日本大金DAIELPERFLUOR
·氟化磷晴橡胶==》以磷和氮原子为主链的半无机弹性体。
国外品牌：PNF200/EYPEL-F/国产品牌：FPNM3700
·全氟烷基三嗪橡胶国外品牌：F-TA2
·氟硅橡胶==》在甲基乙烯基硅橡胶的侧链上引入氟烷基或氟芳基而制成的聚合物。
国外品牌：SYLONFG国产品牌：MFVQ
·以上氟橡胶中，使用最多的是VITON氟橡胶，即国产的26型氟橡胶，可以在250度以下长期工作，在320度下短期工作。
232度：3000H/260度：1000H/288度：240H/315度：48H。
·氟橡胶中，除了全氟烷基三嗪橡胶外，全氟醚橡胶耐热性超过任何橡胶。在316度以下仍具有工作能力，在260度空气中数千小时，在288度下数百小时仍能保持良好的强伸性能。
·全氟烷基三嗪橡胶耐热性最好，可以在300度下稳定工作，短时间（8H）使用温度可以达到371度。
耐热的丁晴橡胶新品种
丁晴橡胶耐油性和综合性能良好，但不耐高温。长期使用温度为100度，即使使用过氧化物硫化的丁晴橡胶长期使用温度也只能在120度。
·氢化丁晴橡胶==》HNBR
用乳聚丁晴橡胶加氢法，使丁晴橡胶分子链上的不饱和双键被氢加成为饱和键，故也叫做高饱和丁晴橡胶。耐热程度可以达到175度。优于丁基橡胶和乙丙橡
胶。介于丙烯酸酯橡胶和氟橡胶之间。国外品牌：ZEPOL20GG用过氧化物硫化后，在160度热空气可以连续工作1000H。
·聚稳丁晴橡胶
是丁二烯，丙烯晴与聚合型防老剂通过乳液聚合制得的一中丁晴橡胶，改善了丁晴橡胶的热老化性，有优异的乃老化性。
·丁晴酯橡胶
由丁二烯，丙烯晴和丙烯酸酯在乳液中共聚得到的三元共聚物。可以在-60到+150度煤油中长期使用。改善了丁晴橡胶耐热性和耐寒性。
·丁晴橡胶与氟橡胶共混
为提高丁晴橡胶耐热性，耐酸性和耐加醇汽油的性能，用超高丙烯晴含量大于48.5%（如JSR的T404）和门尼黏度较低的氟橡胶（如VITONB-50）共混。为降低材料成本，可采取在共混物中添加增容剂的方法。使用乙烯基丙烯酸酯弹性体（VAMAC）做增容剂，效果很好.
在常用的硫化体系中，过氧化物体系的耐热性最好。
一般来说：过氧化物体系硫化硅橡胶，乙丙橡胶，氯磺化聚乙烯橡胶，乙烯-醋酸乙烯酯共聚物（EVA），氯化聚乙烯和聚氨酯橡胶。
但过氧化物体系硫化天然橡胶，丁苯橡胶和顺丁橡胶时则有问题。
·丁基橡胶不可用过氧化物体系硫化。
·三元乙丙橡胶耐热配合，几乎都用过氧化物体系硫化，优于其他低硫和高硫硫化体系。
单独使用过氧化物体系硫化三元乙丙橡胶时，存在交联密度低，热撕裂强度低，硫化返原现象，因此要避免单独使用有机过氧化物。最好是用某些共交联剂或活性剂并用。例如加入少量硫磺能提高有机过氧化物硫化胶的力学性能，但耐热性
降低。而使用其他共交联剂代替硫磺时，其耐热性不降低。可采用双马来酰亚胺，三烯丙基氰脲酸酯，六亚甲基二胺，三烯丙基柠檬酸酯，对苯醌二亏（用量只要0.2-1.0份），TMTD等。
·以往氯磺化聚乙烯橡胶用过氧化物硫化比较困难，很难得到交联密度高的硫化胶，如今采用三烯丙基氰脲酸酯或甲基并基酸酯或双马来酰亚胺作共交联剂，再并用少量EVA，就可以达到有效的交联，制造出耐热性优良的氯磺化聚乙烯硫化橡胶，耐热性比通用的硫化体系有明显的提高。
·从耐热的角度讲，氯化聚乙烯采用过氧化物和二烯丙基氰脲酸酯并用的配合后，可以得到比氯磺化聚乙烯硫化橡胶（以促进剂硫化）优良的耐热性。
·有机硅改性的乙丙橡胶SEP，用过氧化物硫化时，比促进剂硫化时的耐热性高10度，比未改性的三元乙丙橡胶耐热性高20度.
·过氧化物硫化丁晴橡胶，耐热性优于有效硫化体系，半硫化体系和传统硫化体系。但不如用镉镁硫化体系硫化的丁晴橡胶。
镉镁硫化体系：氧化镉2-5份，氧化镁5份，二乙基二硫代胺基甲酸镉2.5份，促进剂DM1.0份。
·丁基橡胶可以采用亏类和树脂硫化。树脂硫化的丁基橡胶耐热性最好，才具有在105-180度下长期工作的能力。
·氯化丁基橡胶用硫磺硫化时，耐热性不好。用亚乙基硫脲硫化时，耐热性最好。但有毒性。所以常用氧化锌，促进剂TMTD和DM硫化。也可以采用树脂硫化。·丙烯酸酯橡胶可分为氯原子型，环氧基型，羧基型三大类。
·氯醇橡胶不能用硫磺或过氧化物硫化体系硫化。可以使用金属氧化物或金属盐（氧化锌，氧化铅，碱式碳酸铅，碱式邻苯二酸铅）同时并用促进剂。使用氧化铅/亚乙基硫脲硫化时，耐热性比较好。使用亚磷酸二铅或邻苯二甲酸二铅时，
耐热性比氧化铅好。
·氟橡胶用二元酚/苄基三苯基氯化磷或二元酚/四丁基氢氧化铵硫化时，耐热性优于多胺交联的氟橡胶。
使用过氧化物硫化时，必须加入共交联剂。如：TATM，可以使氟橡胶的耐湿热性能提高。
防护体系的选择：
NBR：RD，MB，BLE，DNP，4010，4010NA
CHR，ECHR：2246，NBC，防老D，RD，4010NA
EPDM：NBC，BLE，4010NA
CIIR：2246，BLE
ACM：RD
填充体系的影响：
一般无机填料比碳黑有更好的耐热性。如：白碳黑，活性氧化锌，氧化镁，氧化铝，和硅酸盐。
在丁晴橡胶中，碳黑的粒径越小，耐热性越低。
软化体系的影响：
耐热的丁晴橡胶最好使用古马隆树脂，苯乙烯-茚树脂，聚酯和液态的丁晴橡胶做软化剂。
氯磺化聚乙烯橡胶可以用酯类，芳氢油和氯化石蜡，氯化石蜡耐热性最好
丁基橡胶古马隆树脂不要超过5份，也可以使用10-20质量份的凡士林或石蜡油，矿物橡胶和石油沥青树脂。
乙丙橡胶通常采用环烷油或石蜡油。
各种橡胶的使用温度范围：
70-100度：NR，SBR
100-130度：CR，NBR，CO
130-135度：CSM，IIR，EPDM
150-180度：ACM，HNBR
180-200度：23型KFM，四丙KFM
200-250度：Q，26型KFM
》250度：氟化磷晴橡胶，全氟醚橡胶，全氟烷基三嗪橡胶，硼硅橡胶
硅橡胶的性质介绍 耐热性 硅橡胶在空气中的耐热性比有机橡胶好得多，在150℃下其物理机械性能基本不变，可半永久性使用，在200℃下可连续使用10000h以上；380℃下可段时间使用。因而硅橡胶广泛用作高温场合中使用的橡胶部件。 硅橡胶在高温下空气中（有氧气）氧化时，由于甲基被氧化继而引起胶联，使制品逐渐变硬，乃至发生开裂。而在密闭体系中受热时，主要发生解聚反应，使制品变软，以至丧失机械强度。 硅橡胶的耐热性既与生胶的种类、乙烯基含量（交联密度）、耐热添加剂、填料的种类及用量等有关，还与混炼胶的pH值及含水量等有关。因而对生胶聚合催化剂的选择，反应后残余催化剂的中和，白炭黑等填料及结构控制剂的选择都十分注意。耐热品级的硅橡胶，在高温（>250℃）条件下，硬度增加缓慢，拉伸强度及断裂伸长率等下降也缓慢。 耐寒性 由于硅生胶分子结构呈非结晶性，故温度对其性能影响较小，且具有良好的耐寒性。一般有机橡胶的脆化温度为-20℃至-30℃，而通用硅橡胶的脆化温度为-60℃至-70℃。当生胶中引入7.5（mol）%苯基时，硅橡胶的脆化温度可降至-115℃，在-90℃下保持弹性并可使用。 耐候性 硅橡胶主链中无不饱和键，加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性。在臭氧中发生电晕放电时，有机橡胶很快老化，因而对硅橡胶则影响不严重。长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。 耐水蒸气性 硅橡胶(https://www.doczj.com/doc/047823080.html,)耐低压水蒸气（低于130℃）的性能相当好，它在温水及沸水中长时间浸泡，体积增加小于1%，而且很少影响其机械性能及电气特性。但超过140℃的水蒸气即易导致Si-O-Si主链断裂，使硅橡胶的物理机械性能迅速降低。硅橡胶的耐水蒸气性能与其所用填料的种类与用量、交联密度以及硫化剂的种类等有关。
耐热橡胶介绍 耐热橡胶怎么做- 耐热橡胶： 胶种选择： · 乙丙橡胶 随丙烯含量增加，耐热下降 · 丁基橡胶 一般丁基橡胶使用温度不超过150度。只有树脂硫化的丁基橡胶才能在150-180度下长期工作。 在一般丁基橡胶中并用10-20份的氯丁橡胶或氯磺化聚乙烯可以提高耐热性。 氯化丁基橡胶的耐热性与硫化体系有关，一般氯化丁基橡胶，长时间使用最高温度为130-150，无空气时为160-170度。 · 卤化丁基橡胶 · 氯磺化聚乙烯橡胶。 氯磺化聚乙烯长期（1000H）最高使用温度为130度。短时间可以允许升高到160度。· 氯醇橡胶。 耐热性比丁晴橡胶好。均聚CHR比共聚CHR耐热性好。 · 丙烯酸酯 耐热性高于丁晴橡胶，低于氟橡胶。长期（1000H）使用温度为170度，短时间（70H）使用温度可以提高到200度， · 硅橡胶。 按照化学结构分类： 1.二甲基硅橡胶（MQ）
2.甲基乙烯基硅橡胶（MVQ） 3.甲基苯基硅橡胶（MPQ） 4.甲基苯基乙烯基硅橡胶（MPVQ） 5.亚苯基硅橡胶 6.亚苯醚基硅橡胶 7.氟硅橡胶 8.晴硅橡胶 9.硼硅橡胶==》耐热性最好。可以在400度下长期工作，在420-480度下可以连续工作几个小时。 硅橡胶是所有橡胶中耐热等级最高的一种橡胶。但不耐湿热老化。 -50到+100度：无限期长/ 120度：10-20年/ 150度：5-10年/ 205度：2-5年/ 260度：3个月-2年/ 315度：7天-2个月/ 370度：6H-7天/ 420度：10分钟-2H。 · 氟橡胶。 按照化学组成分类如下： · 含氟烯氢氟橡胶类： 1.偏氟乙烯与三氟氯乙烯共聚物. 国外品牌 KEL-F。国产品牌FPM 2301/2302 2.偏氟乙烯与六氟丙烯共聚物。国外品牌：VITON A；国产品牌：FPM 2601/2602； 3.偏氟乙烯，四氟乙烯，与六氟丙烯三元共聚物。国外品牌：VITON B；国产品牌：FPM 246 4.四氟乙烯与丙烯共聚物。国外品牌：AFLAS；国产品牌：FPM 4000 5.偏氟乙烯，五氟丙烯共聚物。国外品牌：TECHNOFLON SL. 6.偏氟乙烯，四氟乙烯，五氟丙烯三元共聚物。国外品牌：TECHNOFLON T. · 全氟醚橡胶。==>四氟乙烯与全氟甲基乙烯醚共聚物。国外品牌：杜邦公司KALREZ/日本大金DAIEL PERFLUOR
橡胶硫化剂 橡胶硫化剂DTDM 化学名称：二硫代二吗啉 英文名称：Morpholine disulfide；4，4′-dithiodimorpholine 国内外同类产品名称：DTDM，Sulfasan R，Vulnoc R CAS 注册号：[103-34-4] 技术指标：Q/ZYCH17-2003 项目指标 外观白色或浅黄色粉末 初熔点，℃≥118 加热减量，%≤0．5 灰分，%≤0．5 总硫量，% 25-29 基本性质：白色或浅黄色针状晶体，相对密度1.32-1.38。溶于乙醇、丙酮、苯、二氯乙烷，不溶于水和 脂肪烃。 使用特征：本品相对密度1.32-1.38，溶于乙醇、丙酮、苯、二氯乙烷，不溶于水和脂肪烃。用作天然橡 胶及合成橡胶硫化剂。由于在硫化温度下能释放出活性硫，属于硫黄给予体型硫化剂。有效活性硫含量约 27%。操作安全，即使与碱性炉黑配合也无焦烧之虞。单独配用硫化速度慢，与噻唑、秋兰姆、二硫代氨 基甲酸盐并用能提高硫化速度。与少量硫黄并用效果更好。水杨酸类酸性物质也能促进本品分解，加快硫 化速度，但却使物理性能下降。本品不喷霜，不污染，不变色，易分散。硫化胶耐热，耐老化，变形小。 亦可用作促进剂。主要用于制造轮胎、丁基内胎，各种耐热橡胶制品，特大特厚制品和浅色橡胶制品。 产品优点：⑴DTDM 能适应140℃-200℃硫化温度，焦烧安全性好，到达正硫化温度后硫化速度加快， 具有理想的硫化特性。⑵DTDM 在胶料中不喷霜、不污染、易分散，具有良好的加工性能。 ⑶DTDM 以 释放出的活性硫硫化橡胶，具有高效硫化性能，能显著提高硫化胶的抗还原性。⑷DTDM 在胶料中能分 解出具有胺类防老剂的吗啉自由基、可使硫化胶具有优良的耐热抗氧老化性能。⑸DTDM 具有良好的热 性能，用于动态耐热橡胶制品的制造，可降低生热性NR 和SNR，是极为理想的橡胶硫化剂。
硅橡胶的特性 硅橡胶 硅橡胶的性能主要源于线型聚硅氧烷的化学结构，即由于主链由Si-O-Si键组成，具有优异的热氧化稳定性，耐候性以及良好的电性能。当生胶侧链中引入少量苯基，可改善橡胶的耐低温性能；引入γ-三氟丙基，可提高耐油、耐溶剂性能。主链中引入亚芳基可提高耐用辐照及机械性能等。此外硅橡胶以白炭黑及金属氧化物等作填料，以有机硅化合物（硅氧烷或硅烷）作结构控制剂，并使用特定的改性添加剂，过氧化物硫化剂以及配合成型工艺等。因而，硅橡胶不仅具有一系列不同于有机橡胶的特性，而且硅橡胶之间的性能也可有相当差异。 1、耐热性 硅橡胶在空气中的耐热性比有机橡胶好得多,在150℃下其物理机械性能基本不变,可半永久性使用,在200℃下可使用1000h以上;380℃下可短时间使用.因而硅橡胶广泛用作高温场合中使用的橡胶部件。 2、耐候性 硅橡胶主链中无不饱和键,加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性.在臭氧中发生电晕放电时，有机橡胶很快老化，而对硅橡胶则影响不严重.长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。 3、电气特性 硅橡胶具有优良的电绝缘性能，其体积电阻高达1×（1014～1016）?.cm,抗爬电性10～30min(特殊品级可达3.5kv/6h),抗电弧性80～100s(特殊品级可达到420s);表面电阻为(1～10) ×1012?.cm;导电品级可达1×（10-3～107）?.cm;介电损耗角正切(tgδ)小于10-3,介电常数2.7～3.3(50Hz/25℃),介电强度18～36KV/mm,而且在很宽的温度及频率范围内变化不大.甚至浸入水中后,电性能也很少降低,十分适合用作电绝缘材料.硅橡胶对高压下的电晕放电及电弧具有优良的阻尼作用。 4、压缩永久变形 压缩永久变形性是硅橡胶在高、低温条件下作垫圈使用时的重要性能.二甲基硅橡胶的压缩永久变形性较差，在150℃下压缩22h 后形变值高达60%左右.但是甲基乙烯基硅橡胶,特别是使用烷基系列过氧化物硫化的制品,具有优良的压缩永久变形性,其形变值可在20%以下.二段硫化条件对压缩永久变形值也有很大的影响,亦即二段硫化温度愈高,压缩永久变形值愈低.为了改进硫化胶制品的压缩永久变形性,还可在胶料中添加氧化汞、氧化镉、氧化锌及醌类化合物等。 由于硅橡胶的压缩永久变形性能优异，因而适宜制作O形圈、密封垫片及胶辊等之用. 5、耐油、耐化学试剂性
13大宗2班顾翊彬 1322330412 MAERSK 马士基 :马士基集团成立于1904年，总部位于丹麦哥本哈根，在全球135个国家设有办事机构，拥有约89,000名员工，在集装箱运输、物流、码头运营、石油和天然气开采与生产，以及与航运和零售行业相关其它活动中，为客户提供了一流的服务。集团旗下的马士基航运是全球最大的集装箱承运输公司，服务网络遍及全球。2014年马士基集团位列世界500强第172名。2012年，马士基码头公司与宁波港集团有限公司合资43亿元，投资、经营宁波梅山保税港区梅龙码头3号-5号泊位；马士基航运在青岛港集装箱吞吐首破百万标箱。 重庆市海运有限责任公司CHONGQING MARINE SHIPPING CO., LTD. 重庆集装箱 珠海北洋轮船有限公司ZHUHAI BEIYANG SHIPPING CO., LTD. 珠海集装 箱暹逻航运国际有限公司SIAM PAETRA INTERNATIONAL CO., LTD. 泰 国集装箱 日本邮船株式会社NIPPON YUSEN KABUSHIKI KAISHA 日本集装箱、滚装船奥林汽船株式会社ORIENT FERRY, LTD. 日本客货 丹东国际航运有限公司DANDONG INTERNATIONAL FERRY CO., LTD. 丹东客货韩国大仁轮渡有限公司KOREA DA-IN FERRY CO., LTD. 韩国客货 黄海轮渡株式会社YELLOW SEA FERRY CO., LTD. 韩国客货津川国际客货秦皇岛秦仁海运有限公司QIN-IN FERRY CO., LTD. 秦皇岛客货 荣成大龙海运有限公司RONGCHENG GREAT DRAGON SHIPPING CO., LTD. 荣成客货 荣成华东海运有限公司HUADONG FERRY CO., LTD. 威海客货 上海国际轮渡有限公司SHANGHAI INTERNATIONAL FERRY CO., LTD. 上 海客货 上海仁川国际轮渡有限 司SHANGHAI INCHON INTERNATIONAL FERRY CO., LTD. 上海客货 上海游轮公司SHANGHAI CRUISE CO., LTD. 韩国客货 水晶航运有限公司CRYSTAL FERRY CO., LTD. 韩国客货 天津津神客货轮船有限公司TIANJIN JINSHEN FERRY CO., LTD. 天津客货威海威东航运有限公司WEIHAI WEIDONG FERRY CO., LTD. 威海客货 烟台中韩轮渡有限公司YANTAI ZHONGHAN FERRY CO., LTD. 烟台客货 中日国际轮渡有限公司CHINA-JAPAN INTERNATIONAL FERRY CO., LTD. 上海毅发船务有限公司JUMBO RICH SHIPPING LIMITED 香港客运 丽星邮轮（香港）有限公司STAR CRUISES (HK) LIMITED 香港旅游船 太平洋（海南）邮轮有限公司PACIFIC CRUISES (HAINAN) LTD. 香港旅游船太阳神豪华邮轮有限公司APOLLO LUXURY CRUISES CO., LTD 英属维尔京群岛旅游船 天运船务公司SKY-HIGH FORTUNE MARITIME INC. 利比里亚旅游船 邮轮客运（香港）有限公司CRUISE FERRIES (HK) LIMITED 香港旅游船 中国海洋豪华邮轮有限公司CHINA OCEAN DELUXE CRUISES LIMITED 香 港旅游船
硫化剂 来源：全球塑胶网https://www.doczj.com/doc/047823080.html, 硫化剂 硫化剂它能使橡胶分子链起交联反应，使线形分子形成立体网状结构，可塑性降低，弹性剂强度增加的物质。除了某些热塑性橡胶不需要硫化外，天然橡胶和各种合成橡胶都需配入硫化剂进行硫化。橡胶经硫化后才具有宝贵的使用价值，力学性能大大提高。 目录 简介 作用 介绍 主要用途 简介 vulcanizator；vulcanizing agent；curing agent 硫化剂一称交联剂。.在工业上又称桥架剂. 按HG/T 3060-1988(1997) 《橡胶用非炭黑配合剂术语》的解释：硫化剂vulcanizing agent;curing agent——能使橡胶发生硫化（交联）的物质。 作用 分无机和有机两大类。前一类有硫黄、一氯化硫、硒、碲等。后一类有含硫的促进剂（如促进剂TMTD）、有机过氧化物（如过氧化苯甲酰）、醌肟化合物、多硫聚合物、氨基甲酸乙酯、马来酰亚胺衍生物等。 橡胶硫化剂包括元素硫、硒、碲，含硫化合物，过氧化物，醌类化合物，胺类化合物，树脂类化合物，金属氧化物以及异氰酸酯等。用得最普遍的是元素硫和含硫化合物。 硫化剂适用于各类天然橡胶和合成橡胶，根据需要，不同的硫化剂品种可配合使用。 硫化剂PDM Vulcanizator BEL 介绍 硫化剂PDM，化学名称为N，N’-间苯撑双马来酰亚胺。该产品是一种多功能橡胶助剂，在橡胶加工过程中即可作硫化剂，也可用作过氧化物体系的助硫化剂，还可作为防焦剂和增粘剂，即适用于通用橡胶，也适用于特种橡胶和橡塑并用体系。 物理性质 外观：黄色粉末分子量：268.2 熔点：≥195℃分子式：C14H8O4N2 灰份：≤0.5% 加热减量：≤0.5% 溶解性：可溶于四氢呋喃和热丙酮中，不溶于石油醚、二氯甲烷、四氯化镁、苯和水
国内各大船厂介绍 在中国的船舶工业中占有十分重要的地位，有目前国内规模最大、建造产品最齐全、最具有国际竞争力的现代化船舶总装企业，就是以前的大连造船厂，1990年原造船厂分为大连造船新厂和大连造船厂，我们习惯上称作“新厂”和“老厂”，两个厂子2005年12月9日合为一家，称作“大连船舶重工集团有限公司”，上属单位是中船重工。现在接手的多是油船、老厂接手的多是军船，以造军品为主，另外也接不少民船，因为海军的舰船有相当一大部分出自老厂，所以又被誉为“海军舰艇的摇篮”。2004年大连新厂入选了英国《劳氏》船级社的世界大型船厂，排行第七位。现有三十万吨级大坞两座，新厂的九百吨龙门吊被称作亚洲第一吊。现在合并之后把老厂附近的渔轮公司、黑嘴子港买了下来，把邮政码头租了下来，把老厂称为“一工场”，新厂称为“二工场”，这就是说还有“三工场”，“四工场”，他们的目标是建立一座现在化的船舶总装厂。2006年低，根据最新的统计资料，大连船舶重工已经成为了全国最大、世界第六大的造船企业。 中远集团的修船厂在大连湾，也就是“大连中远船务工程集团有限公司”，是目前中国最大的修船厂，还有我国最大的三十万吨级浮船坞，2003年中远总公司以曾被《劳氏亚洲海运》杂志评为亚洲四个“最佳修船厂”之一的南通远洋船务公司为核心，整合了大连、广州等地的中远修船资源，在南通成功组建被誉为中国修船业“航母”的中远船务工程集团有限公司，2007年8月6日，大连中远造船工业有限公司在旅顺开发区羊头洼正式挂牌成立，主要工程为建设一座包括两个30万吨级船坞在内的国际一流水准现代化造船厂。 大连辽南船厂（海军四八一零（海军4810）工厂，即旅顺大坞）是李鸿章建立北洋水师的时候建立的，现已成为旅顺海军基地最大的军工生产单位，修建的船舶包括了各种军船，从驱逐舰到护卫艇再到海警的巡逻艇，还有一些海军特种船，另外也接手少量民船包括远洋运输船、渔船和特种船等。造游艇很出名的大连松辽船厂（即解放军七八一四（陆军7814）工厂），隶属于沈阳军区工厂管理局，是一个陆军船艇的修造基地，为全军陆军船舰修造能力最强的厂家，算是中型企业，建造得船舶包括成品油轮、登陆艇、高速双体船、全封闭救生艇等
硅橡胶（Silicone Rubber）是一种分子键兼具无机和有机性质的高分子弹性材料，它的分子主键由硅原子和氧原子交替组成（-Si-O-Si-）硅氧键的键能达370kJ/mol，比一般的橡胶的碳-碳结合键能240KJ/mol要大得多，这是硅胶具有很高热稳定性的主要原因之一。硅橡胶具有最广的工作温度范围（-100～350℃），耐高低温性能优异，此外，还具有优良的热稳定性、电绝缘性、耐候性、耐臭氧性、透气性、很高的透明度、撕裂强度，优良的散热性以及优异的粘接性、流动性和脱模性，一些特殊的硅橡胶还具有优异的耐油、耐溶剂、耐辐射及在超高低温下使用等特性。 硅橡胶用途：可用于模压高电压缘子和其他电子元件；用于生产电视机、计算机、复印机等，还用作要求耐候性和耐久性的成型垫片、电子零件的封装材料、汽车电气零件的保护材料。可用于房屋的建筑与修复，高速公路接缝密封及水库、桥梁的嵌缝密封。此外，还有特殊用途的硅橡胶，如导电硅橡胶、医用硅橡胶、泡沫硅橡胶、制模硅橡胶、热收缩硅橡胶等。 硅橡胶基础知识 高温硫化硅橡胶 高温硫化硅橡胶是高分子量（分子量一般为40～80万）的聚有机硅氧烷（即生胶）加入补强填料和其它各种添加剂，采用有机过氧化物为硫化剂，经加压成型（模压、挤压、压延）或注射成型，并在高温下交链成橡皮。这种橡胶一般简称为硅橡胶。 高温硫化硅橡胶的硫化一般分为两个阶段进行，第一阶段是将硅生胶、补强剂、添加剂、硫化剂和结构控制剂进行混炼，然后将混炼料在金属模具中加压加热成型和硫化，其压力为50公斤／cm2左右，温度为120～130℃，时间为10～30分钟，第二阶段是将硅橡皮从模具中取出后，放人烘箱内，于200～250℃下烘数小时至24小时，使橡皮进一步硫化，同时使有机过氧化物分解挥发。 硅橡胶的补强填料是各种类型的白炭黑，它可使硫化胶的强度增加十倍。加入各种添加剂主要是降低胶的成本、改善胶料性能以及赋予硫化胶各种特殊性能如阻燃、导电等。交链剂是各种有机过氧化物，如过氧化苯甲酰，2,4-二氯过氧化苯甲酰，二枯基过氧化物，2,5- 二甲基-2,5-二特丁基过氧已烷等。结构控制剂是为了避免混炼胶料放置时间过长、产生"结构化"使胶料变硬，难以加工熟化而加入的，可采用甲基羟基硅油或二苯基二羟基硅烷作为结构控制剂。 硅橡胶主链上的侧基可以是甲基、乙基、乙烯基、苯基、三氟丙基等。最常用的是甲基, 也可引人其它基团以改善加工性能和其它性能。因此，根据侧基基团和胶料配方的不同，可以得到各种不同用途的硅橡胶，一般可分为下面几种类型：通用型（含甲基和乙烯基）、高温和低温型（含苯基、甲基和乙烯基）、低压缩永久变形（含甲基和乙烯基）、低收缩（去挥发份）和耐溶剂（氟硅橡胶）等。下面介绍几种重要类型的硅橡胶。 1．二甲基硅橡胶 二甲基硅橡胶是投入商业化生产最早的一种硅橡胶，可在-60～200℃范围内保持良好的弹性，耐老化性能好，有优异的电绝缘性能以及防潮、防震和生理惰性等特性。 二甲基硅橡胶主要用于织物涂覆，也可制成各种挤出及压延制品用于机电、航空、汽车及医疗等行业。但由于二甲基硅橡胶硫化活性低，用于制造厚制品时，硫化困难，内层易起泡且高温压缩永久变形大，故目前已被甲基乙烯基硅橡胶所取代。
DCBP硫化剂 2,4-二氯过氧化苯甲酰(硫化剂DCBP) [英]2,4-DICHLOROBENZOYL PEROXIDE 双二四-[双(2, 4-二氯苯甲酰)过氧化物DCBP] 产品简介? 是硅橡胶的良好的硫化剂，也可用于EPDM、热塑性弹性体的硫化。安全的处理温度为75℃，硫化温度为90℃，推荐用量1.1-2.3％。 英文名称：Di（2，4-dichlorobenzoyl）peroxide 分子量：380.0 理论活性氧含量：4.21％ CAS No.：133-14-2 Einecs：205-094-9 技术标准 外观：白色煳状物 含量：≥50.0±1.0％ 水份：1.5％max 半衰期（氯苯溶液中测得）： 0.1小时：80℃ 1小时：65℃ 10小时：47℃ 推荐的贮存温度：TS：30℃ 热稳定性数据：自加速分解温度（SADT）：60℃ 危急温度（Tem）：55℃ 主要分解产物：CO2、1，3-二氯苯、2，4-二氯苯、微量的双2，4-二氯苯等 包装：DCBP的标准包装是净重20公斤的纤维纸筒，塑料袋包装。也可按用户的要求的规格包装。DCBP为D类固体有机过氧化物，货物分类：5.2，联合国编号：3106，二类危险货物包装。 安全注意事项： （1）远离火种、明火和热源。 （2）避免接触还原剂（如胺类）、酸、碱和重金属化合物（如促进剂、金属皂等）（3）请参照本产品的安全数据表（MSDS）。 贮存条件：保持包装密闭并处于良好通风状态下，最大贮存温度为30℃，避免和还原剂如胺类、酸、碱、重金属化合物（促进剂及金属皂），严禁在库房分装及取用。 贮存稳定性：按厂家提示的条件进行保存，产品在三个月可保证出厂技术标准。 灭火：小的火灾需用干粉或二氧化碳灭火器灭火，同时用大量水喷洒，防止再燃。大火需在安全距离之外用大量水喷射
硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但却非常适用于许多特定的用途。 还值得指出的是，在生物医学工程中，高分子材料具有十分重要的作用，而硅橡胶则是医用高分子材料中特别重要的一类，它具有优异的生理惰性，无毒、无味、无腐蚀、抗凝血、与机体的相容性好，并能经受苛刻的消毒条件。根据需要可加工成管材、片材、薄膜及异形构件，可用做医疗器械、人工脏器等。现今国内都有专门的医用级硅橡胶。 一、硅橡胶的品种 硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，则可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶（简称甲基硅橡胶）： 制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为99.5％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。二甲基硅橡胶的形成反应可用下式表示： 二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。硫化胶可在—60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加入八甲基环四硅氧烷，再在催化剂作用下共同反应而制得。 2、甲基乙烯基硅橡胶（简称乙烯基硅橡胶）： 其结构式可表示为： 此种橡胶由于含有少量的乙烯基侧链，故比甲基硅橡胶容易硫化，使之有更多种类的过氧化物可供硫化使用，并可大大减少过氧化物的用量。采用含少量乙烯基的硅橡胶与二甲基硅橡胶相较，可使抗压缩永久变形性能获得显著的改进，低的压缩变形反映了它作为密封件在高温下具有较佳的支撑性，这乃是O型圈和垫圈等所必须具备的要求之一。甲基乙烯基硅橡胶工艺性能较好，操作方便，可制成厚制品且压出、压延半成品表面光滑，是目前较常用的一种硅橡胶。 3、甲基苯基乙烯基硅橡胶（简称苯基硅橡胶）：
橡胶快速硫化技术 中国废塑胶网 对橡胶工业而言，硫化时间长成为提高橡胶工业生产率的瓶颈，并限制了橡胶工业应用领域的迅速发展。随着各种热塑性弹性体技术的不断成熟，使人们不禁怀疑，是否有一天，热塑性弹性体会成为高弹性橡胶的替代品，而使橡胶退出历史的舞台？对于新技术可能带来的变化今天我们不敢枉下断论，但是，从目前的市场来看，橡胶工业不但没有退缩迹象，反而表现出异常顽强的爆发力。伴随着市场的快速发展，橡胶加工技术不断成熟，尤其是橡胶快速硫化技术的不断成熟正在弥补橡胶以往硫化时间漫长等不足。 橡胶硫化过程中，温度、压力与时间是三个共同作用的因素。由于橡胶过热会发生焦烧、性能下降等状况，如何实现高温硫化，进而缩短硫化时间成为不同企业研发的重点。改善硫化体系以加速硫化过程为越来越多厂家所重视。各助剂企业也积极推出相应的快速硫化促进剂以抢占市场。本文特别介绍部分厂家开发的新型加速硫化的助剂产品。 新型硫化剂DTDC 上海京海化工有限公司是中国最早、也是现今最大的不溶性硫磺生产企业。近年来，公司在完成不溶性硫磺新工艺开发和硫化剂DTDM扩产的同时，分析国际硫化技术的现状和发展趋势，积极研发现代硫化技术前沿的产品。该公司开发的新型硫化剂DTDC不久将进入市场。 新型硫化剂DTDC因在硫化过程中不产生亚硝胺而备受国际关注，被认为是硫化剂DTDM和二硫化或六硫化秋兰姆的最佳替代品。由于硫化剂DTDM和秋兰姆产品在硫化温度下裂解释放出的仲胺基分子残片(吗基二甲胺基、二乙胺基、二丁胺基、二戊胺基等)可与亚硝基供给体结合，产生致癌性亚硝胺物质，因此硫化剂DTDM和秋兰姆产品的生产和应用受到欧美国家、政府、国际组织及环境法规的限定与警告。特别是在2003年5月，在欧盟发表的《未来化学品政策战略》白皮书中将硫化剂DTDM和秋兰姆产品列入限期淘汰的有致癌作用的化学品。上海京海化工有限公司根据近年来国际橡胶同行对硫化剂DTDM的毒性及其对环境影响的研究成果，正在研制硫化剂DTDM的替代品。目前，对硫化剂DTDC 的开发已进入环境试验阶段，不久将投放市场。硫化剂DTDC呈白色结晶形，熔点为120~122℃，活性硫质量分数大于0.19。用其等量替代硫化剂DTDM，无需改变胶料的配方和工艺。与硫化剂DTDM相同，硫化剂DTDC可以全部或部分替代硫磺组成有效或半有效硫化体系。由于硫化剂DTDC在一般硫化条件下可以释放出活性硫，与加入的硫磺在橡胶分子间形成单硫键和双硫键，这种橡胶硫化网络结构可赋予硫化胶优良的耐热性、耐压缩性和高定伸应力。硫化剂DTDC还具有不喷霜、焦烧安全、硫化速度快的特点，是轮胎等大型模型橡胶制品、耐热橡胶制品、卫生橡胶制品及彩色橡胶制品的最佳硫化剂。 Vulcuren新型硫化剂 要将厚重的橡胶制品硫化，并不是一件容易的事。因为橡胶的传热性较差，为了迅速使橡胶内部的区域完全硫化，通常需要长时间加热才能实现。也就是说橡胶材料的表面会过度硫化，并可能在产品内部完全硫化前分解。橡胶在低温下的硫化是一个可行的方法，虽然这个方法比较温和，但费时较久，而且也不经济。
硅橡胶知识全解 1?硅橡胶的特点和用途简介硅橡胶高聚物分子是由Si-0 （硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-0-S键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。耐热性： 硅橡胶比普通橡胶具有好得多的耐热性，可在 1 50度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合： 热水瓶密封圈压力锅圈耐热手柄耐寒性： 普通橡胶晚点为-20度~-30度，即硅橡胶则在-60 度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈耐侯性： 普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料电性能： 硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他导电性： 当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点导热性： 当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊辐射性： 含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等阻燃性： 硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合透气性：
硅橡胶特性 硅橡胶亦聚物分子是由SI-O（硅-氧）键连成的链状结构。SI-O键是443.5KJ/MOL，比C-C键能（355KJ/MOL）高得多，且因其独特分子结构，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。 典型的硅橡胶即聚二甲荃硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲荃可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子、电视机高压帽、电器零部件 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有导电性键盘导电接触点、电热元件部件、抗静电部件、高压电缆用屏蔽、医用理疗导电胶片 导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片、导热密封垫、复印机、传真机导热辊 抗辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆、核电厂用连接器等 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合 透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用品、人造器官 现在很多人用NBR来代替Silicon，因为NBR的价格比Silicon 低很多，但是性能差不多，但是NBR 一般做成黑色。 NBR其实和silicon差不多, 但是NBR最大的特点就是耐用, 而且十分"便宜"! NBR（丁晴橡胶）是丙烯晴与丁二烯之共聚合物。根据丙烯含量的不同而有低丙烯晴（25%）。中丙烯晴（33%）和高丙烯晴（45%）三个品级。随丙烯晴含量的增加，共聚人合物的极性增加，耐油性提高，但过高则共聚物的耐屈绕性，耐水性和介电性等都合降低。 NBR的优点： A 极性较强的—CN键，所以加硫胶表面有很强的耐溶剂性； B 具有良好的物理机械性能。初始拉伸强度高，伸长率也高，耐磨耗优秀； C 接着性强； D 耐温优于NR。 NBR（丁晴橡胶）其特性是具有极佳的耐油，抗张强度，所以适合制作各类油封等等。 硅橡胶的特性； A 耐热性能和耐寒性能优异，能在-50—2500C温度范围内长期使用而保持其橡胶弹性； B 有优良的耐臭氧性，电绝缘性； C 具有优异的耐疲劳性，抗冲击性，可长期日光下曝露使用； D 可大量充填，可制作带有橡胶弹性的导电材料；
常用橡胶硫化剂简介 【南方电缆网】虽然橡胶具有很多优良性能，但生胶本身仍存在着很多缺点，单纯使用生胶不能制得满足各种使用 要求的橡胶制品。各种橡胶必须加入适量的有关配合剂，才能制成有实用价值的橡胶制品。这除了是工艺上的需要外，还 因加入配合剂后可改善橡胶的性能，使之满足相应的使用要求，降低橡胶制品的成本。 橡胶配合剂的材料种类很多，在橡胶中的作用也很复杂。根据配合剂在橡胶中的主要作用，又可分为硫化剂、硫化 促进剂、防老剂、软化剂、补强剂、填充剂、着色剂以及特殊用途的配合剂。硫化剂是配合剂中比较重要的一种，现就市 场上常用硫化剂做一重点介绍。 硫化剂 能在一定条件下使橡胶发生硫化的物质统称为硫化剂，所谓硫化是使橡胶线性分子结构通过硫化剂的"架桥"而变成 立体网状机构，从而使橡胶的机械物理性能得到明显的改善。 1、硫磺:黄色固体物质，广泛应用于天然橡胶及部分合成橡胶中。常用的硫磺有硫磺粉、升华硫磺（又称硫磺华） 和沉淀硫磺三种。硫磺不溶于水，稍溶于乙醇和乙醚，溶于二硫化碳和四氯化碳。它的特点是硫化橡皮耐热性低、强度高 、对铜线有腐蚀作用，适用于天然橡胶和某些合成橡胶。在电线电缆橡皮配方中，硫磺用量大约在0.2份到5份之间，但 由于促进剂的加入，可使硫磺用量相应减少。 2、金属氧化物:金属氧化物主要用于氯丁橡胶、氯磺化聚乙烯等的硫化剂。常用的有氧化锌、氧化镁、氧化铅、四 氧化三铅等。 氧化锌比重为5.6，是一种白色粉末，无毒、无味。氧化锌在橡胶中应用比较广泛，在通用型氯丁橡胶中常与氧化
镁并用作为主硫化剂。在天然橡胶及其他烯烃橡胶中它可作为促进剂的活化剂。除此之外它还兼有补强作用。在耐日光老 化的橡皮中起屏蔽紫外线的作用。氧化锌在天然橡胶和丁基橡胶中用量为5～10份，在氯丁橡胶中与氧化镁并用一般用量 为5份。 氧化镁氧化镁在氯丁橡胶中作为副硫化剂使用，混炼时能防止氯丁橡胶先期硫化。本品能提高氯丁橡胶的抗拉强 度、定伸强度和硬度。能中和卤化橡胶等在硫化期间或在其他氧化条件下所产生的少量硫化氢。对氯磺化聚乙烯橡胶能赋 予其良好的物理机械性能，特别是永久变形比较小。但耐水性较差。一般用量为3～7份。氧化镁为白色疏松粉末，比重 为3.2，在空气中能逐渐吸收水分和二氧化碳变成碱或碳酸镁而使活性降低，故应严格密封保管。 3、树脂类硫化剂:树脂类硫化剂主要是一些热固性的烷基酚醛树脂和环氧树脂。用烷基酚醛树脂硫化不饱和碳链橡 胶和丁基橡胶可显著提高硫化胶的耐热性。常用的主要品种是苯酚甲醛树脂，如叔丁基苯酚甲醛树脂和叔辛基苯酚甲醛树 脂等。环氧树脂对羧基橡胶及氯丁橡胶均有较好的硫化效果，其硫化橡皮耐屈绕性好。 4、秋兰姆:全名为二硫化四甲基秋兰姆，商品名为TMTD。是电线电缆橡皮中使用比较广的硫化剂，又可作硫化促进 剂。纯品熔点为147℃～148℃，比重为1.29，为灰白色粉末。它是天然橡胶的超速促进剂，在100℃时可分解生成自由基 ，故可进行橡胶交联。 使用秋兰姆作硫化剂可改善橡皮的耐热性和耐老化性能。硫化曲线平坦，不易燃烧。适用于天然橡胶、丁苯橡胶、 丁腈橡胶以及一切含有双键的不饱和橡胶。在一般的耐热橡皮中，秋兰姆的用量为2～3份，而在连续硫化橡皮配方中用 量为2～5份，作促进剂用时用量为0.3～0.5份。 g
1、MAERSK：这家公司祖上北欧海盗出身，后来走正途作了航运，总部在哥本哈根，是 6层小楼，有电梯，但是没什么人坐电梯，因为大老板每天爬楼梯到自己六楼办公室，所 以没人敢坐，都爬楼。Mearsk以自大、死板、守信誉着称，其上缴税收占到丹麦政府收入 的40%，在丹麦巨牛。其外派人员以素质低着称，例如中国区总经理苏恩深原来在丹麦就 是开机卡的司机，据说他填履历表学历一栏从来都是空着。但是Mearsk对新员工要求很高，分为employee和trainee，前者是一般雇员，后者要到丹麦总部经过几个月的集中培训， （巨残酷，教材有辞海那么厚，3本）然后派到世界各地任职，最后不管男女，上船锻炼 半年，再委以重任。 关于马士基的评论，句句属实！！强帖！！不过苏老头（MSK内部称光头佬）只是GCA 大中华区的总经理，补充一下. （自家话：我听说MSK的人工工资都超高的，业务出差，都一定得住5星以上，不知是 不是真的？） 2、MSC：欧洲黑社会的洗钱机构，在瑞士注册。据说MSC到船厂造船是这样的：派几个人，用很大很大的皮箱提好多现金，和船厂谈好合同以后，把皮箱打开，从里面数出一定 比例现金，然后把其余的交给船厂，说我的佣金我已经拿走，这是订金，签合同吧。MSC 的船名以*女的名字居多，如洛丽塔、法米娅之类。MSC从不和其他公司融舱，船都大的 要命，运价低得要命，服务差得要命。也很少租箱子，全部是自有箱。 （自家话：现在局面也改了，黑社会也开始从良了。MSC现在的运价也不算便宜了。） 3、长荣海运EMC：张荣发40年心血的结晶，管理十分混乱，咎其原因是因为张荣发老婆太多，老婆多了儿子自然多，张大老板有6个儿子，2个女儿，这么多儿女是要安排工作的，可是除了二儿子没有一个着调的，儿女之间互相倾轧，十分惨烈。长荣是股份公司， 张荣发控股，但是还有他人股份，当年航运市场最低迷的时候，张荣发拿自己的钱注册了 立荣，以防长荣忽然倒下自己没有退身之所。但后来市场越来越好，长荣越来越好，于是 就让长荣高价收购了立荣，张荣发自己大赚一笔。后来为了经营两岸直航，继续收购意邮，以欧洲公司的名义作直航。去年又成立HASU MARINE（绝对内幕），因为2006年长荣运力将增长40%，要分散风险。 4、再说中远。扣死扣（cosco）是中国的第二海军，享受国家最最最优惠的航运政策。我 们接触比较多的是中远集运，这两年航运市场市场贼好，但是中集没赚道什么钱，主要原 因是中集运价体制太乱，特价申请满天飞，差不多每张申请都有背景，主管人员又不得不批。作为老牌国企，中远在管理体制上存在诸多问题，例如船员收入，十分的底。有传说 现任集团总裁魏家福当时从新加坡调任天远总经理的时候，他在新加坡的行李用中远的集 装箱船捎带到天津，船员听说这批东西是上面某位重要领导的，于是毫不犹豫的把几大箱 子宝贝全扔到了海里，箱子里面有很多股东和文物。据说打这以后中远对船员更加苛刻。 前一段时间中远成立了泛亚航运，将近洋航线全部纳入泛亚旗下，中远集运主体专着做好 全球中远洋航线。中远还是当代中国航运界的黄埔军校，很多航运界想当当的人物都有从 中远服务的经历，这种现象也说明另一个问题：中远就像一块肥肉，有本事的人肯上一大 口就走，跑到别处慢慢吃，中远造就了多少百万富翁，不得知晓。 5、铁行渣华：P&O和Nedlloyd原是两家公司，P&O就是大名鼎鼎的“半岛及东方”，学过海商法的人都知道“喜马拉雅条款”（此条款就印在每一份提单的背面），最早的判例 就是出自该公司。97年的时候（好像，大概是这时间），两家公司把集装箱业务拿出来合
PSGJR-D硅橡胶加热带硅橡胶特性-耐热性，电性能，导电性， 抗辐射性，阻燃性，透气性 点击次数：64 发布时间：2010-7-31 9:25:54 硅橡胶特性-耐热性，电性能，导电性，抗辐射性，阻燃性，透气性 硅橡胶亦聚物分子是由SI-O（硅-氧）键连成的链状结构。SI-O键是443.5KJ/MOL，比C-C 键能（355KJ/MOL）高得多，且因其独特分子结构，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。 典型的硅橡胶即聚二甲荃硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲荃可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子、电视机高压帽、电器零部件 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有导电性键盘导电接触点、电热元件部件、抗静电部件、高压电缆用屏蔽、医用理疗导电胶片 导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片、导热密封垫、复印机、传真机导热辊 抗辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆、核电厂用连接器等 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合
橡胶硫化促进剂 简介 天然胶与合成胶用促进剂，具有宽广的硫化范围，可单独使用，或与二硫代氨基甲酸盐类、秋兰姆类、胍类和其它碱性促进剂并用。主要用于制造轮胎、胶带、胶鞋和其他工业橡胶制品。 主要产品 橡胶硫化促进剂ETU(Na-22) 、橡胶硫化促进剂DETU 、橡胶硫化促进剂ZDC(EZ) 、橡胶硫化促进剂ZDMC(PZ) 橡胶硫化促进剂ZDBC(BZ) 、橡胶硫化促进剂ZMBT(MZ) 、橡胶硫化促进剂TMTM 、橡胶硫化促进剂MBT(M)、橡胶硫化促进剂MBTS(DM) 其中橡胶硫化促进剂ETU（Na-22）又称乙烯硫脲，其详细指标如下： 分子式： C3H6N2S 结构式： 分子量： 102.17 CAS编号： 155-04-4 同类名称： Perkacit ETU,Robac 22,Rodanin S 62,Ekagom CLB 指标名称：粉料 纯度（%，≥） 98.0 外观（目测：白色粉末 初熔点（℃，≥） 195.0 终熔点（℃，≥) 195.0-200.0 加热减量（%，≤） 0.30 灰份（%，≤） 0.30 筛余物(63μm)（%，≤） 0.30 杂质(个/g) 10 性状：由乙醇中结晶的产品为针状结晶,从戊醇中结晶的产品为柱状捷径。比重1.42-1.43。熔点203-204℃。有苦味。易溶于水，溶于乙醇、甲醇、乙二醇和吡啶，不溶于丙酮、乙醇、氯仿等。
用途：本品系各种类型氯丁胶、氯磺化聚氯乙烯橡胶、氯乙醇橡胶、聚丙烯酸酯橡胶用的促进剂。适于金属氧化物作硫化剂，尤以氧化镁、氧化锌作硫化剂时效果更好。操作安全，不易燃烧。本品特别适用于54-1（W）型及通用GN型氯丁胶。在胶料中易分散、不污染、不变色。在一般制品中用量为0.25-1.5份，在54-1（W）型氯丁胶耐水制品中用量为0.2-0.5份，并要配以10-20份的一氧化铅。 包装和储存 25Kg纸塑复合袋、牛皮纸袋或集装塑料袋。储存在阴凉、干燥、通风的地方。避免阳光 橡胶硫化促进剂的定义 加入橡胶胶料后能降低硫化温度或缩短硫化时间的物质，称之为硫化促进剂。 促进剂加入胶料中，能促使硫化剂活化，从而加速硫化剂与橡胶分子间的交联反应，达到缩短硫化时间、降低硫化温度、增加产量、降低生产成本的实用效果。 橡胶硫化促进剂的分类 按硫化速度分类 超超速级：二硫代氨基甲酸盐、黄原酸盐类 超速级：秋兰姆 准超速级：噻唑、次黄酰胺类 中速级：胍类 慢速级：醛胺类、硫脲类 按酸碱性分类 酸性促进剂：噻唑、秋兰姆、二硫代氨基甲酸盐、黄原酸盐类。 碱性促进剂：胍类和醛胺类。 中性促进剂：次黄酰胺类和硫脲类。 新型促进剂 新型促进剂的实例有以下几种： 新型促进剂
