控制保护盘柜安装作业指导书

目录目录1.工程概况 (1)2.编制依据 (1)3.作业进度及劳动力安排 (1)4.作业准备工作及条件 (1)5.施工方法步骤及作业程序 (3)6.作业的质量要求 (6)7.作业的环境要求 (8)8.作业的安全技术措施要求 (10)1、工程概况本工程为发电厂工程高压配电装置安装：4. 3米高压盘柜10块，发电机小间高压柜5 块，低压盘柜安装：主控室盘柜13块，直流屏4块，UPS3块,主厂房PC27块，主厂房MCC4 块，化学水5块，公用水泵房3块，燃料变19块，上料系统8块，综合楼2块。

2、编制依据2.1《电气标准规范汇编》2.2《电气装置安装工程质量检验及评定规程》2.3《电力建设安全工作规程》› 主厂房厂用配电装置平断面布置图F285S-D0503-02发电机小间布置图F285S-D0401-11› 汽机房、锅炉房0.0米、4.3米层低压开关柜、MCC柜F285S-D0503 化学水F285S-D1703-5 燃料变配电装置布置图F285 S-D0505-0K 2、公用水泵房MCC图F285S-D0504-02 上料系统F285S-D0704-01 综合楼F285S-D0506-023、作业进度及劳动力安排3.1作业进度安排3.1. 1本作业计划开工日期为2020年10月15日，完工日期为2021年4月15日完成.3. 2劳动力安排电工组长2人力工4人电工2人测量人员1人起重工1人4、作业准备工作及条件4、1作业人员的资质要求：4.1.1凡参加此项作业的人员均要持上岗证，并经过各级安全教育并考试合格；使用力工要经过相应的技术培训和安全教育并体检合格者，同时鉴定劳务合同。

4.1. 2作业组长应具备盘柜安装经验,能组织好本组所承担的安装工作。

4.1. 3作业人员具有电气安装工作经验,工作细心听从指挥。

4、2作业的机械、工具、仪器、仪表的要求：4.1起重工要有起重资质证书，并具有五年以上工作经验。

5.1.13配电盘、箱、柜的安装
1、基础型钢安装
（1）基础型钢的规格应按设计施工图的设计规定选用。

（2）埋设方式：①直接埋设型钢基础；②预埋铁件，安装时将型钢基础焊接在预埋铁上。

（3）允许偏差；基础型钢上表面的水平误差不得大于1mm/m。

沿全长部水平误差不得大于5mm；侧面不直度误差不得大于1mm/m，沿全长不得大于5mm。

（4）找平工具：水准仪。

2、盘、柜就位安装
（1）盘、柜就位安装装前开箱检查的内容：
①查阅随设备带来的产品检验合格证、技术文件、设计院的盘面布置图和接线图；
②按设计盘面布置图核对各盘、柜上的电气设备、开关、仪器、仪表、继电保护元件等，型号、规格、数量，以及盘柜上设备有无损坏，丢失和绝缘受潮变形现象，对高压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷、盘、柜的漆层应完整。

③核对盘、柜安装尺寸和地脚螺栓孔直径大小以及间距，和盘面平整度。

④作好开箱检查记录。

（2）就位安装
①盘、柜安装位置和顺序必须按施工图的规定。

②就位安装时在距柜顶和柜底各200mm左右位置处绷两根尼龙线作为基准线，盘、柜照基准线就位并吊线，可在柜的四角垫规格40*40mm δ=1、2、5mm 钢垫片来达到找正、找平。

③盘、柜找平找正后，柜体与基础槽钢、柜体与柜体、柜体与两侧档板采用镀锌螺栓固定联接；
④盘、柜安装允许偏差：垂直误差不大于1.5mm/m；水平误差不大于1mm/m；成排总误差不大于5mm，盘间接缝误差不大于2mm。

⑤找平工具：吊线、直尺、塞尺、接线。

35kV湾里变扩容改造工程盘、柜安装及二次接线作业指导书批准：审核：编写：桂林漓昇电力建设有限责任公司2009年08月22日一、工程概况1、本期工程新增8000KV A变压器1台及相应配套的35KV间隔1个；新增35KV电压互感器间隔1个；新增35KV站用变间隔1个；新增10KV高压室1座并将10KV配电装置改造为户内式布置方式。

2、执行技术标准盘、柜安装及二次接线安装过程必须参照以下技术标准执行：2．1、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92 2．2、《电气装置安装工程电气设备交接试验标准》GB50150-912．3、《电气装置安装工程接地装置施工及验收规范》GB50169-922．4、《中华人民共和国工程建设标准强制性条文》（电力工程部分）2．5、《防止电力生产重大事故的二十五项重点要求》（国家电力公司2000-9-28）二、施工准备1、施工机具及仪器准备（见表2.1）2、施工力量准备（见表2.2）三、安装过程记录控制安装过程中需做好以下记录：1、设备开箱检查记录2、配电屏（箱）安装记录3、现场安全检查评分表4、安全、环保措施确认表四、盘、柜安装及二次接线安装分部工程说明4.1、安装要点：1、接地可靠，密封良好；2、接线排列整齐、正确。

4.2、安装程序（安装流程见下图4.2.1）安装流程图：图4.2.14.2.1、开箱检查：1、包装及密封良好；2、箱检查型号、规格符合设计要求，设备无损伤，外观检查合格，附件、备件、技术文件齐全；3、盘柜及二次回路结线安装工程的建筑工程的施工已完成满足设备安装要求。

4.2.2、盘、柜安装：1、允许偏差应符合下表：基础型钢安装的允许偏差2、基础型钢应有明显可靠接地；3、盘、柜安装在振动场所应采取防震措施，各构件间连接牢固；4、主控盘、保护盘和自动装置盘等不宜与基础型钢焊死；5、垂直度、水平偏差、盘面接缝允许偏差应符合下表的规定；盘、柜安装的允许偏差6、模拟母线应对齐其误差不应超过视差范围并应完整，并符合下表规定；模拟母线的标志颜色7、端子箱安装牢固、防潮、防尘，密封良好；8、盘、柜、台、箱的接地应牢固良好。

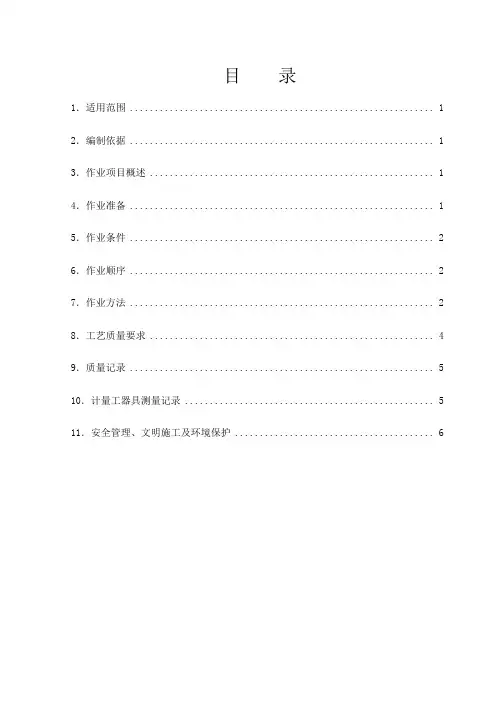

目录1．适用范围 (1)2．编制依据 (1)3．作业项目概述 (1)4．作业准备 (1)5．作业条件 (2)6．作业顺序 (2)7．作业方法 (2)8．工艺质量要求 (4)9．质量记录 (5)10．计量工器具测量记录 (5)11．安全管理、文明施工及环境保护 (6)1．适用范围本作业指导书适用于泰州市联美生物质热电2×12MW机组安装工程各类配电盘、保护盘、控制盘、屏、台、箱和成套柜等及其二次回路接线安装工程的安装。

2．编制依据2.1施工组织总设计2.2东南大学建筑设计研究院图纸2.3《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-20022.4《电气装置安装工程盘、柜及二次线回路施工及验收规范》GB50171-92 2.5《电力建设安全工作规程》火力发电厂部分DL/5009.1-20023．作业项目概述3.1概述泰州市联美生物质热电工程2×12MW机组盘柜安装工程所有车间的盘、柜及控制箱的安装。

4．作业准备4.1施工机具准备工具：电焊机、手锤、撬棍、滚杠、线坠、扳手、专用手车、电焊工具安全用具：安全帽、安全带、防护手套、电焊防护罩、焊工手套、防护眼镜、干粉灭火器4.2施工人员准备序号岗位人数姓名1 技术负责人１王永刚2 施工班长１史衍运3 安全员１周攀峰序号岗位人数姓名4 质量员１刘海霞5 施工技术员１曹冰华6 施工人员9 略4.3 消耗性材料、工程实体的设备基本到场。

5．作业条件5.1施工技术准备5.1.1施工图纸已经业主、监理公司、设计院及施工单位四方会审，基本满足施工要求。

5.1.2施工人员已通过三级安全教育考试并经专业培训合格，取得上岗证。

5.1.3施工人员应熟悉厂家资料及各配电室盘柜安装有关的图纸、规范，并在作业前进行安全技术交底。

5.2现场条件5.2.1配电室门、窗、墙壁、装饰棚应施工完毕，地面应抹平。

5.2.2基础型钢安装牢固可靠，并经验收合格5.2.3设备型号、数量符合图纸要求，完好无损伤，附件、备件齐全、完整。

目录1 工程概况 (1)2 编制依据 (1)3 施工准备及条件 (1)4 主要施工机械及工器具的配置 (2)5 劳动力组织 (3)6 质量目标、要求和质量验评范围 (4)7 作业流程及方法 (5)8、成品保护措施 (9)9 HSE管理 (10)10 工作危险性分析(JHA及控制措施) (11)1 工程概况1.1项目简介：全厂自动化系统采用厂级监控信息系统(SIS)、分散控制系统(DCS)、以及辅助车间控制系统等组成的控制网络。

设立厂级监控信息系统(SIS)，各控制系统(单元机组DCS、公用系统DCS、辅助车间监控网络、网控系统等)向SIS提供有效的实时生产信息，同时SIS为管理信息系统(MIS)提供所需的生产过程信息。

热控专业的施工以控制盘、柜底座的制作为开始，以DCS施工为主线，以机组移交试生产为终结的。

1.2主要工程量：锅炉电子间盘柜为11面，汽机电子间为7面，汽机就地控制箱2面，锅炉侧、汽机侧保护箱、保温箱及厂供盘柜数量前期无法进行统计。

1.3项目施工特点：1.3.1 盘柜底座的制作、安装以及盘柜的就位，其安装作业基本不存在高空作业，施工较为安全。

1.3.2 热工必须在安装施工中与其他各工种充分协调配合，工作内容变化很快，专业接口多。

尤其是土建专业,要积极与土建专业配合,落实预埋垫铁的位置、数量、高度是否满足设计要求。

2 编制依据2.1设计施工图；2.2《DL/T 5190.5-2004电力建设施工及验收技术规范》（第5部分：热工自动化）；2.3《DL5009.1-2002电力建设安全工作规程》；2.4 《火电施工质量检验及评定标准》热控篇（1998年版）；2.5 电力建设职工安全施工手册。

3 施工准备及条件3.1 安装前必须具备的条件和应作的准备：3.1.1 所有设计图纸、厂家资料，经审查符合现场实际。

3.1.2 施工人员经过精品工程暂行标准的学习和有关技术培训。

3.1.3 盘底座安装应在控制室楼面浇筑完，预埋件安装完，土建交安后，二次抹面前进行。

柜安装1、作业程序2基础制作安装2.1基础的制作要严格按图纸施工。

基础制作选用#10槽钢。

2.2基础安装要在地面进行二次抹面前进行，基础的高度应比地面（竣工后的地面）高8mm。

安装前要先清理预埋铁并大致找平地面，核对预埋件的标高、位置及电缆孔洞的位置，无误后方可进行基础安装。

2.3安装时以竣工后地面的标高为准，用水平仪找平，用不同厚度的垫铁进行调整、垫牢，最后用电焊加固。

每段基础用-40×4镀锌扁钢两点接地。

2.4安装要求：基础不直度每米小于1mm,全长小于5mm。

基础水平度每米小于1mm,全长小于5mm。

位置误差及不平行度小于5mm。

3搬运与开箱3.1低压盘到现场后，为避免设备损坏，要尽量减少搬运次数。

3.2.设备开箱时在安装地点附近开箱，使用撬棍时不得以盘面为支点，以免损伤低压盘。

拆箱时有供应部、库工、厂家、监理等相关人员在场，对于明显的设备缺陷，作好记录并报有关人员。

3. 3低压盘在开箱时，由技术员按安装图标好开箱先后顺序，在开箱后运至基础过程中要保证设备及人身安全。

由于盘体较重，要用力平稳、一致。

不允许剧烈振动和撞击。

盘到位后，还要仔细核对其型号是否正确，零部件、缺件、损坏件核对后做好记录。

4 立盘4.1 低压盘找平、找正时，先精确的找好第一块，再以第一块为基准，将其它依次调整找平，找正。

4.2 盘的水平、垂直调整，悬挂线坠待稳定后，测量盘面上下端与线的距离。

不一致时用垫铁加以调整，一致后固定焊牢。

4.3 安装要求盘体垂直度（每米）小于1.5mm水平偏差：相邻两盘顶部小于1.5mm,成列盘顶部小于4mm。

盘面偏差：相邻两盘边等于0mm,成列盘面小于4mm。

盘间接缝小于1.5mm。

5 主母线安装5.1母线安装前，要求母线表面光洁平整，不得有裂纹、折皱、夹杂物及变形和扭曲现象。

5.2母线的相序排列符合下列规定：5.2.1上、下布置的交流母线，由上到下排列为A、B、C相。

5.2.2水平布置的交流母线，由盘后向盘面排列为A.B.C相。

成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装1 适用范围适用于电压为lOkV以下及一般工业与民用建筑，石化装置，工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。

2 施工准备2.1技术准备2.1.1施工图纸、设备产品合格证等技术资料齐全。

2.1.2施工前明确设计要求，熟悉现行规范、技术标准。

2.1.3施工方案明确：对基础型钢制作安装，设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。

2.1.4新型、引进、合资成套设备及UPS系统等柜、屏、台安装必须符合产品技术文件和设计要求。

2.2设备及材料要求2.2.1设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

2.2.2配电箱、柜内主要元器件应为"CCC"认证产品，规格、型号符合设计要求。

2.2.3柜内配线、线槽等附件应与主要元器件相匹配。

2.2.4手动式开关机械性能要求有足够的强度和刚度。

2.2.5安装使用材料(1)型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

(2)镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

(3)其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。

(4)配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层底板厚度不小于 1.5mm。

阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆做好防腐处理。

(5)导线电缆的规格型号必须符合设计要求，有产品合格证。

2.3作业条件2.3.1施工图纸及技术资料齐全无误。

按已审批的施工组织设计和施工方案，做好技术交底(技术、质量、安全和消防等措施落实)。

2.3.2柜、屏、台所在房间土建施工完毕，门窗封闭，墙面、屋顶油漆喷刷完毕，地面工程完毕。

10KV盘柜安装施工作业指导书10KV盘柜、低压配电柜、控制柜安装施工作业指导书一、工程概况10KV盘柜、低压配电柜、控制柜安装施工。

二、施工依据1、设计院施工图纸2、《电气装臵安装工程质量检验及评定规程》DL/T5161.1～5161.17-20023、《电力建设安全工作规程》4、厂家说明书三、主要工具工具：手锤、撬棍、滚杠、线坠、活动扳手、套筒板手、专用液压手动搬运车、电工具、扭力板手、梅花板手。

安全用具：安全帽、安全带、防护手套、干粉灭火器、铝合金人字梯。

四、工艺流程与技术要求及标准（一）施工设备1、土建交接验收检查土建已具备安装条件,并办理交安签证。

1)配电室门、窗、墙壁、装饰棚应施工完毕,地面应抹平。

2)基础型钢安装牢固可靠,并验收合格。

2、设备开箱检查设备开箱应有电厂物资公司、电厂业主、建设监理、制造厂及电气专业人员参加。

1)设备型号、数量符合设计图纸要求。

2)设备完好无伤、附件、备件齐全、完整。

3)出厂技术资料齐全。

3、加工制作安装用垫铁及滚杠1)用厚度为0.5mm ～ 2mm不等的铁板制作垫铁。

2）垫铁大小在40mm×50mm左右,数量应满足施工要求。

3)准备滚杠、专用液压手动搬运车。

4）准备8根1500mm长Φ50钢管。

4、检查运输路径,确定合适的吊装方案1) 运输道路应平坦,无障碍物。

2）吊装口应满足盘柜尺寸要求。

5、配电室准备工作1)清扫配电室地面基础型钢上不得有焊渣、水泥等妨碍柜体安装的杂物。

2)依据图纸用墨线打出每列柜的平齐线及断线。

列柜的端线要同时打出。

墨线清晰、无重影,用30m钢卷尺核实与图纸要求一致。

（二）开关柜运输、吊装1、开关柜运至现场后,按安装顺序吊运至配电室。

1)运输过程中车辆驾驶要平稳,封车牢固可靠,且不能损伤设备。

2)吊装由起重工配合,统一指挥。

2、开关小车与开关柜一体来货时,应将小车移出,放臵不妨碍施工的位臵。

1)用专用运输手车移动开关小车。

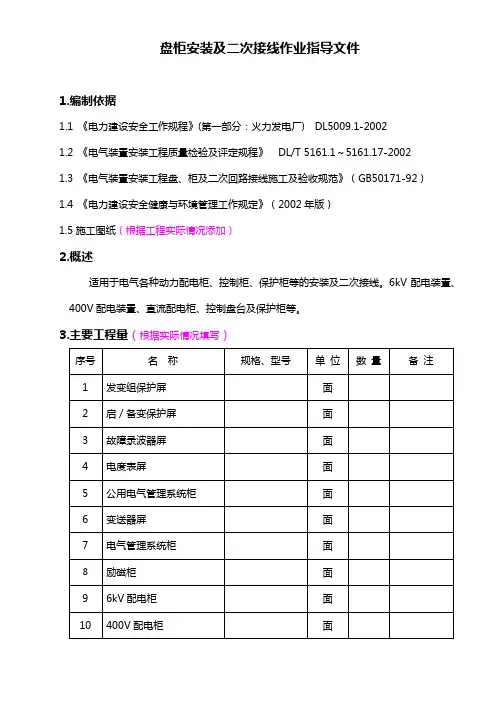

盘柜安装及二次接线作业指导文件
1.编制依据
1.1 《电力建设安全工作规程》(第一部分：火力发电厂) DL5009.1-2002
1.2 《电气装臵安装工程质量检验及评定规程》 DL/T 5161.1～5161.17-2002
1.3 《电气装臵安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92）
1.4 《电力建设安全健康与环境管理工作规定》（2002年版）
1.5施工图纸（根据工程实际情况添加）
2.概述
适用于电气各种动力配电柜、控制柜、保护柜等的安装及二次接线。

6kV配电装臵、400V配电装臵、直流配电柜、控制盘台及保护柜等。

3.主要工程量（根据实际情况填写）
4.作业条件
5.施工方案
施工工序流程：盘柜基础制作安装－－盘柜安装－－整理电缆－－制作电缆终端－－电缆接线－－电缆挂牌
盘底座安装工序卡
编号：0501
盘柜安装工序卡编号：0501－01
电缆整理工序卡编号：0501－02a
制作电缆终端工序卡编号：0501－02b
电缆接线工序卡编号：0501-02c
挂电缆牌工序卡编号：0501－02d
6.QA检查计划
F：工作负责人；E：单项工程师；A：专业工程师； O：业主代表7．安全与文明施工及环境管理。

目录1.工程概况及工程量
1.1工程概况
1.2主要工程量
2编制依据
3作业前的条件和准备
3.1技术准备
3.2作业人员配置、资格
3.3作业工器具
4.作业程序、方法
4.1施工方案
4.2施工工艺流程
4.3施工方法及要求
5.质量控制点的设置和质量通病预防
5.1质量目标
5.2质量控制及质量通病预防
5.3作业过程中控制点的设置
5.4质量标准及要求
6.作业的安全要求和环境条件
6.1作业的安全措施
6.2作业的安全危害因素辨识和控制
6.3环境条件
6.4消防管理
6.5作业指导书应急处理方案
6.6作业的安全要求和措施
7.强制性条文
1工程概况及工程量
1.1工程概况
1.2工程量和工期
1.2.2施工工期
工作量：电气配电间盘柜、基础安装主厂房盘柜、基础安装辅助厂房盘柜、基础安装2013年4月25日-2013年5月15日
2．编制依据
3作业前的条件和准审
3.1技术准备
1）施工图纸经过会审，对图纸中存在的问题设计院给出明确的处理意见。

2）作业指导书编制完成，并专业经理、总工审批合格。

3）施工材料，设备购置预算编制完成，计划交物资部门采购，并做到随时跟踪物资部门，掌握第一手资料，保证施工如期进行。

4）作业前对参加该项作业的相关人员进行施工技术和安全交底，使参加施工人员熟悉掌握施工中应该注意质量问题、安全问题和技术问题，并且做到交底与被交底人员进行双签字。

1编制目的为了提高全厂热控盘柜安装的施工工艺和质量，加强施工工序的过程控制，特编制热控盘柜安装作业指导书。

该作业指导书规定热控盘柜安装的施工工艺和质量要求，并说明了完成该项目所需的资源配置、工期目标、必需配置配的机工具及应注意的安全事项，适用于松滋凯迪生物质电厂1×30MW机组工程热控盘柜安装的施工项目。

2编制依据及验收标准2.1、广东省电力设计研究院《松滋凯迪生物质发电1×30MW机组工程》--热控部分；2.2、《电力建设施工质量验收及评价规程》--第4部分：热工仪表及控制装置（DLT5210.4-2009）2.3、《电力建设施工及验收技术规范》--热工自动化（DL/T5190.5-2004）；2.4、《火力发电厂基本建设工程启动及竣工验收规程》--电建（1996）159号；2.5、《电力建设安全工作规程》—第一部分：火力发电厂部分（DL5009.1--2002）；2.6、《电力建设安全施工管理规定》--电建（1995）671号；2.7、电力建设安全健康与环境管理工作规定—（2002年版）；3施工范围及工作量3.1施工范围松滋凯迪生物质电厂1×30MW机组工程安装工程范围内热控盘柜安装；3.2工作量热控盘（台、箱、柜、屏）安装共计92块4资源配置4.1人员配置4.1.1施工人员只有在接受施工任务单和技术交底后，并充分理解和熟悉图纸后才能上岗施工。

4.1.2严格按照图纸施工，如遇特殊情况应及时向技术员反映，不得擅自处理。

做好施工原始记录。

4.1.3每天工作完成后要把施工现场清理干净。

（工完料尽场地清）4.1.4人员安排:序号工种人数工作内容备注1 技术员 1 负责安全技术交底，质量进度控制，一、二级验收2 热控安装工3 负责设备清点检查；基础、支架的制作和安装高级工3 焊工 2 负责所有底座制作、基础和垫铁支撑点的焊接电焊2人4 辅助工 2 协助安装工完成施工任务4.2机工具配置序号名称型号规格数量1 电动角向磨光机Φ100 2台2 切割机1台3 锯弓2把4 扳手8″10″4把5 电焊工具2套6 钢卷尺5m 4把7 锉2把8 琴线4卷9 吊线锤2付10 水平尺500mm 2把11 榔头2磅2把11 水平仪1台5施工进度安排本项目计划施工时间：2011年8月12日—2011年11月20日6施工程序和施工方法6.1施工流程6.26.2.16.2.26.2.36.2.46.2.56.2.66.2.7 施工技术交底和安全交底已进行，施工任务单已签发。

目录1 编制依据 (1)2 概述 (1)3 主要工程量 (1)4 作业条件 (1)5 作业方案 (2)6 QA检查单 (12)7 控制、保护盘柜精细化施工要求 (13)8 控制、保护盘安装质量通病预防措施 (13)9 安全与文明施工 (13)10 职业安全健康管理 (20)11 附件 (21)1 编制依据2 概述2×350MW热电联产工程1号机组热控盘(箱、柜)安装工作主要包括锅炉电子设备间盘（柜）安装、锅炉电动门配电柜、锅炉吹灰动力柜、就地保温箱及仪表控制柜的安装，汽机电子设备间盘（柜）安装、汽机电动门配电柜及就地仪表控制柜的安装，外围厂房盘（柜）、就地仪表控制柜的安装等。

3 主要工程量备注：以上数据为参考数据，工程量准确数据以所到图纸为准，空白处待图纸到位后完善。

4 作业条件5 作业方案5.1方案设计5.1．1 盘底座外框及内部横撑全部使用[8槽钢制作，表面刷防锈漆和银粉漆。

5.1. 2 盘柜底座安装尺寸严格照图施工。

5.2施工工序流程图5.3施工工序卡热控盘柜安装施工准备工序卡编号：001热控盘底座制作工序卡编号：002热控盘柜安装工序卡编号：005热控盘柜安装验收工序卡编号：0066 QA检查单F：工作负责人；E：单项工程师；A：专业工程师；O ：业主代表7 控制、保护盘柜精细化施工要求7.1盘（柜）安装前，盘（柜）基础应施工结束、灌浆完毕、验收合格。

7.2盘（柜）搬运和安装时应采取防震、防潮、防倾倒、防盘（柜）架变形及漆面损伤等措施。

7.3设备安装调试中不要随意打开盘（柜）门，工作结束及时关门，以减少盘（柜）内积灰。

室内应有专人保洁。

7.4盘（柜）底下孔、洞及预留备用孔洞应及时做好防火封堵，封堵应牢固严实，表面平整光滑。

施工中如因增加电缆而损坏防火封堵应及时修复。

封堵时拌料及切割防火板等工作应在室外进行，防止扬灰污染设备。

室内应配置必要的消防器材。

7.5暖通管道进行吹扫时应采取防尘措施。

目录一、施工项目概况 (1)二、编制依据 (1)三、机械设备工器具配备 (1)四、施工人员组成 (2)五、施工过程及工艺 (2)六、施工质量保证措施 (6)七、施工质量通病的预防 (6)八、安全保证措施 (6)九、环境管理 (7)安全技术措施 (8)施工作业项目危险点预测 (9)环境因素控制表 (10)作业技术、安全联保交底记录 (11)1#机组热控专业控制盘、箱、柜安装一、施工项目概况本工程控制盘、箱、柜安装主要指控制盘、箱、柜底座制作与安装，控制盘、箱、柜安装。

施工范围为：新疆哈密大南湖电厂一期(2×300MW)工程1#机组热控专业所属的集中控制室、锅炉电子设备间、汽机电子设备间盘柜安装，就地热控控制盘、箱、柜安装以及外围系统热控盘柜安装等。

主要工作量：1、集中控制室及电子设备间盘柜安装：60面；2、外围系统热控盘柜安装：15面；3、#1机组热控保护箱安装：44面；4、#1机组就地热控控制箱安装：35面；5、底座槽钢制作安装： 25吨。

二、编制依据《电力建设施工施工质量验收及评价规程第四部分：热工仪表及控制装置》 DL/T 5210.4-2009；《电力建设施工及验收技术规范第5部分：热工自动化》 DL/T 5190.5-2004；《火力发电厂在线工业化学仪表校验规范》 DL/T 677-1999；《火力发电厂焊接技术规程》DL/T 869-2004；《工业计算机监控系统抗干扰技术规范》 CESC 81；《电力建设安全工作规程（火力发电厂部分）》DL5009.1；《钢制电缆桥架工程设计规范》 CESC 31；新疆哈密大南湖电厂一期(2×300MW)工程1#发电机组热控专业安装施工图纸；各设备厂家资料；三、机械设备工器具配备3.1施工机械3.2施工用计量器具四、施工人员组成施工负责人肖雷技术负责人王帅质量负责人肖雷安全负责人肖雷施工人员：A级工15人，其他40人，焊工3人，起重工1人。

目录1.0 工程概况 (4)2.0 编制依据 (4)3.0 适用范围 (4)4.0 先决条件 (5)5.0 施工程序 (6)5.1操作工艺流程图 (6)6.0 质量控制 (8)7.0 进度控制 (9)8.0 安全文明施工 (9)9.0 危险源因素清单 (10)1.0 工程概况1.1酒钢热力站建设工程#1、#2、#3三台220t/h燃煤锅炉（掺烧高炉煤气），汽轮机利用拆除的#5、#6汽轮机改造成背压机组，发电机2×41.5MW直接利用拆除的#5、#6发电机。

整个工程由山东电力工程咨询设有限公司设计。

2. 1.控制盘柜按设计要求成排安装，就地盘、保护箱根据现场环境条件采用相对集中布置方式布置，布置的位置及方式要求三台机组统一。

2.0 编制依据2.1酒钢热力站建设工程#1、#2、#3机组天目热控专业组织设计。

2.2酒钢热力站建设工程#1、#2、#3机组现有的热控设计图纸及厂家资料。

2.3《电力建设安全工作规程》（火力发电厂部分）2002版。

2.4《电力建设施工及验收技术规范》（热工自动化）2004版。

2.5《火电施工质量检验及评定标准》（热工仪表及控制装置篇）1998版。

2.6《火电机组达标投产考核标准（2001年版）》，（国家电力公司电源建设部）。

2.7《工程建设标准强制性条文（电力工程部分）》2006年版3.0 适用范围适用范围天目所承担的施工范围内的盘柜、接线箱/盒的安装，主要包括脱硫系统、锅炉房所有热控盘、柜、台的安装，以及锅炉房、脱硫、空压机房、飞灰等就地热控仪表盘、远程控制机柜、控制箱的安装。

热控的主要盘柜统计如下：4.0 先决条件4.1施工所需的人员已到位，并已经过技术、安全交底教育，了解、熟悉有关的施工图纸及工艺质量要求。

根据盘柜底座及盘柜就位安装的阶段性施工的特点，在盘柜底座制作安装阶段，要求施工负责人1名，焊工2名，钳工4名，测工2名；在盘柜就位安装时，要求施工负责人1名，钳工4名，电工2名。

控制室仪表设备安装作业指导书编制：审核：批准：机电工程分公司二O一二年十一月控制室仪表设备安装作业指导书1 编制依据及适用范围1.1 编制目的1.1.1 依据现行的施工标准规范、规程，总结公司成熟的控制室仪表设备安装施工工艺，结合公司仪表工程施工特点，编制《控制室仪表设备安装作业指导书》。

1.1.2 使控制室仪表设备安装作业过程质量控制和安全风险控制达到规范化、程序化，保证全过程的施工安全和施工质量，提高施工效率；1.1.3 作为持续改进质量管理体系、HSE管理体系的基础和依据；1.1.4 作为职工培训、学习教材，以提高施工人员素质和技术水平。

1.1.5 为工程技术人员编制施工技术方案提供参考。

1.2 编制依据本施工作业指导书依据有关施工现行规范、仪表工手册及多年施工经验等编制而成。

GB50093-2002 《自动化仪表工程施工及验收规范》SH/T3521-2007 《石油化工仪表工程施工技术规程》GB50131-2007 《自动化仪表工程施工质量验收规范》SY4205-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》GB50484-2008 《石油化工建设工程施工安全技术规范》GB/T50430-2007 《工程建设施工企业质量管理规范》《仪表工手册》乐嘉谦（主编）1.3 适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业的中央控制室仪表设备安装及电缆敷设、接线等方面的施工。

2 作业内容及流程2.1 作业流程22.2 施工准备2.2.1 施工前应准备好施工用工具、计量器具及手段用料。

2.2.2 详细审核施工图（I/0表、索引表及联锁等室内图纸），准备仪表系统调试记录表。

2.2.3 中央控制室及现场机柜间施工前由工程技术人员编制施工技术方案并对所有参与施工安装及调试的人员分别进行技术、安全交底。

2.2.4 土建验收：室内地面平整，各种孔洞及预埋件按设计图纸预留，墙体粉刷、室内照明等各项设施均已完工。
