高频电子线路试验

实验一 高频小信号放大器1.1 实验目的1、 掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

2、 熟悉谐振回路的调谐方法及测试方法。

3、 掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

1.2、实验容1.2.1 单调谐高频小信号放大器仿真1、根据电路中选频网络参数值，计算该电路的谐振频率ωp 。

MHz CLw p 936.2105801020011612=⨯⨯⨯==--2、通过仿真，观察示波器中的输入输出波形，计算电压增益A v0。

,708.356uV V I = ,544.1mV V O = 电压增益===357.0544.10I O v V V A 4.3253、利用软件中的波特图仪观察通频带，并计算矩形系数。

波特图如下：4、改变信号源的频率（信号源幅值不变），通过示波器或着万用表测量输出电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~A v 相应的图，f(KHz)65 75 165 265 365 465 1065 1665 2265 2865 3465 4065U0 (mv) 0.9771.0641.3921.4831.5281.5481.4571.2821.0950.4790.840.747A V 2.7362.9743.8994.1544.284.3364.0813.5913.0671.3412.3522.092BW0.7=6.372MHz-33.401kHz5、在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，体会该电路的选频作用。

1.2.2 双调谐高频小信号放大器1、通过示波器观察输入输出波形，并计算出电压增益A v0。

,285.28mV V I =,160.5V V O =33.1820283.0160.50===I O v V V A 输入端波形：输出端波形1、利用软件中的波特图仪观察通频带，并计算矩形系数。

BW0.7=11.411MHz-6.695MHz BW0.1=9.578MHz-7.544MHz 矩形系数K=0.431实验二高频功率放大器2.1 实验目的1、掌握高频功率放大器的电路组成与基本工作原理。

实验须知1．实验不得无故缺席，否那么取消期未考试资格；2．实验前认真做好预习，明确实验目的和原理，了解实验内容和步骤，以及考前须知；3．实验过程中必须服从指导教师的指导，严格遵守平安及设备操作规章制度；4．损坏设备、仪器根据情节轻重按学校规定进展全部或局部赔偿；5．在实验过程中认真记录好实验数据，实验完毕后，实验数据及结果经指导教师认可并签字前方能离开实验室；6．实验报告格式在本指导书后；目录实验一单调谐回路谐振放大器及通频带展宽1 实验二高频功率放大器3实验三LC电容反应三点式振荡器4实验四振幅调制器〔集成模拟乘法器〕7实验五调幅波信号的解调9实验六变容二极管频率调制电路实验11图〔1━1〕单调谐放大器电路 实验一单调谐回路谐振放大器及通频带展宽一、实验目的1． 熟悉高频电路实验箱的组成及其电路中各电子元器件的作用。

2． 熟悉并联谐振回路的幅频特性分析、频带与选择性。

3． 熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。

4． 熟悉和了解单谐振回路谐振放大器的性能指标及其测试方法。

二、预习要求1．复习选频网络的特性分析方法； 2．复习谐振回路的工作原理；3．了解谐振放大器的电压放大倍数、动态范围、通频带及选择性等分析方法和知识。

三、实验原理小信号调谐放大器是接收机和各种电子设备中广泛应用的一种电压放大器。

它的主要特点是晶体管的集电极〔共发射极电路〕负载不是纯电阻，而是由L 、C 组成的并联谐振回路。

调谐放大器具有较高的电压增益，良好的选择性，当元件器件性能适宜和构造布局合理时，其工作频段可以做得很高。

小信号调谐放大器的类型很多，按调谐回路区分：由单调谐回路，双调谐回路和参差调谐回路放大器。

按晶体管连接方法区分，有共基极、共发射极和共集电极放大器。

实用上，构成形式根据设计要求而不同。

典型的单调谐放大器电路如图〔1━1〕所示。

图中W 、R1,R2和Re1、Re2是直流偏置电阻，调节W 可改变直流工作点。

《高频电子线路》频率调制与解调实验报告课程名称：高频电子线路实验类型：验证型实验项目名称：频率调制与解调一、实验目的和要求通过实验，学习频率调制与解调的工作原理、电路组成和调试方法，学习用锁相环电路实现频率调制、斜率鉴频实现调频信号的解调的设计方法，利用Multisim仿真软件进行仿真分析实验。

二、实验内容和原理1、实验原理所谓调制，就是用一个信号(原信号也称调制信号)去控制另一个信号(载波信号)的某个参量，从而产生已调制信号，解调则是相反的过程，即从已调制信号中恢复出原信号。

根据所控制的信号参量的不同，调制可分为：调幅，使载波的幅度随着调制信号的大小变化而变化的调制方式。

调频，使载波的瞬时频率随着调制信号的大小而变，而幅度保持不变的调制方式。

调相，利用原始信号控制载波信号的相位。

这三种调制方式的实质都是对原始信号进行频谱搬移，将信号的频谱搬移到所需要的较高频带上，从而满足信号传输的需要。

2、实验内容（1）设计实现中心频率为100kHz的调频信号发生器。

绘出电路原理图，采用锁相调频的方式，给出仿真结果图。

（2）对产生的调频信号，采用斜率鉴器进行鉴频，设计失谐网络和包络检波器，绘出电路图，给出仿真结果图。

三、主要仪器设备计算机、Multisim仿真软件、双踪示波器、函数发生器、直流电源。

四、操作方法与实验步骤及实验数据记录和处理1、采用锁相环路实现调频信号，调频信号的中心频率为100kHz。

2、对调频信号进行解调，采用斜率鉴器，对调频信号进行解调。

将AD741输出的100kHz 的调频信号加到电容C7与地之间，设计失谐网络和包络检波器。

C21nFR65kΩR550ΩC71µF L11.2mHU2AD741CH3247651U3AD741CH3247651R131kΩR141kΩR152kΩR164kΩD21N4150D31N4150V712VV812VC81µFXSC1A BExt Trig++__+_C3160nFR810kΩR71kΩR111kΩR121kΩC4160nFC510µF C9160nF4、分析说明U2、U3、D2、D3的作用。

一、实验名称：高频电子线路实验二、实验目的：1. 掌握高频电子线路的基本原理和实验方法。

2. 熟悉高频电子线路中常用元件的性能和特点。

3. 培养实验操作技能，提高分析问题和解决问题的能力。

三、实验原理：高频电子线路是指频率在1MHz以上的电子线路，其设计原理与低频电子线路有所不同。

本实验主要研究高频放大器、振荡器和调制解调器等基本电路。

四、实验器材：1. 高频信号发生器2. 双踪示波器3. 万用表4. 高频电路实验板5. 高频电子元件（如晶体管、电容、电感等）五、实验步骤：1. 高频放大器实验：（1）搭建高频放大器电路，包括输入、输出匹配网络和晶体管放大电路。

（2）调节输入信号幅度和频率，观察输出信号的变化，分析放大器的频率响应和增益。

（3）测量放大器的输入输出阻抗，分析匹配网络的设计。

2. 振荡器实验：（1）搭建LC振荡器电路，包括LC谐振回路和晶体管振荡电路。

（2）调节LC回路参数，观察振荡频率的变化，分析振荡器的工作原理。

（3）测量振荡器的输出波形，分析振荡器的频率稳定性和幅度稳定性。

3. 调制解调器实验：（1）搭建AM调制器和解调器电路，包括调制信号源、调制电路、解调电路和滤波器。

（2）调节调制信号幅度和频率，观察调制信号的波形，分析调制和解调过程。

（3）测量调制信号的频率、幅度和相位，分析调制和解调效果。

六、实验结果及分析：1. 高频放大器实验：（1）通过调节输入信号幅度和频率，观察到输出信号随输入信号的变化而变化，说明放大器具有放大作用。

（2）测量放大器的输入输出阻抗，发现匹配网络对放大器的性能有重要影响。

（3）分析放大器的频率响应和增益，发现放大器的增益随着频率的升高而降低。

2. 振荡器实验：（1）通过调节LC回路参数，观察到振荡频率随LC回路参数的变化而变化，说明振荡器的工作原理。

（2）测量振荡器的输出波形，发现振荡器的频率稳定性和幅度稳定性较好。

（3）分析振荡器的频率稳定性和幅度稳定性，发现晶体管的静态工作点对振荡器的性能有重要影响。

《高频电子线路》超外差中波调幅收音机实验一、实验目的1、在模块实验的基础上掌握调幅收音机组成原理，建立调幅系统概念。

2、掌握调幅收音机系统联调的方法，培养解决实际问题的能力。

二、实验内容测试调幅收音机各单元电路波形。

三、实验仪器1、耳机 1副2、10 号板 1块3、9 号板 1块4、2 号板 1块5、4 号板 1块6、双踪示波器 1台7、万用表 1块四、实验电路说明AM广播：525—1605KHz混频图16-1超外差中波调幅接收机中波调幅收音机主要由磁棒天线、调谐回路、本振、混频器、中频放大、检波、音频功放、耳机构成。

磁棒天线：磁棒天线是利用磁棒的高导磁率，能有效的收集空间的磁力线，使磁棒线圈感应到信号电压。

同时磁棒线圈就是输入回路线圈，它身兼两职，避免了天线的插入损耗，另外，磁棒线圈具有较高的Q值，故磁棒天线是很优良的接收天线，它不但接收灵敏度高，而且还具有较好的选择性，为此中波调幅收音机几乎全采用磁棒天线。

调谐回路：从磁棒天线接收进来的高频信号首先进入输入调谐回路。

调谐回路的任务是选择信号。

在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。

混频和本机振荡级：从调谐回路送来的调幅信号和本机振荡器产生的等幅信号一起送到混频级，经过混频级产生一个新的频率，这一新的频率恰好是输入信号频率和本振信号频率的差值，称为差频。

例如，输入信号的频率是535kHz，本振频率是1000kHz ，那么它们的差频就是1000 kHz － 535 kHz ＝ 465kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成2070kHz。

也就是说，在超外差式收音机中，本机振荡的频率始终要比输入信号的频率高一个465kHz。

这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。

不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一个重要特点。

目录目录 (1)实验1 单调谐回路谐振放大器 (2)实验2 双调谐回路谐振放大器 (8)实验3 电容三点式LC振荡器 (14)实验4 石英晶体振荡器 (21)实验5 晶体三极管混频实验 (24)实验6 集成乘法器混频器实验 (28)实验7 中频放大器 (32)实验8 集成乘法器幅度调制电路 (36)实验9 振幅解调器（包络检波、同步检波） (45)实验10 高频功率放大与发射实验 (54)实验11 变容二极管调频器 (64)实验12 斜率鉴频与相位鉴频器 (68)实验13 锁相、频率合成与频率调制 (72)实验14 脉冲计数式鉴频器 (81)实验15 自动增益控制（AGC） (85)实验16 调幅发送部分联试实验 (88)实验17 调幅接收部分联试实验 (89)实验18 调幅发射与接收完整系统的联调 (90)实验19 调频发射与接收完整系统的联调 (94)实验1 单调谐回路谐振放大器—、实验准备1．做本实验时应具备的知识点：●放大器静态工作点●LC并联谐振回路●单调谐放大器幅频特性2．做本实验时所用到的仪器：●单调谐回路谐振放大器模块●双踪示波器●万用表●频率计●高频信号源二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握单调谐回路谐振放大器的基本工作原理；3. 熟悉放大器静态工作点的测量方法；4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；5．掌握测量放大器幅频特性的方法。

三、实验内容1．用万用表测量晶体管各点（对地）电压VB、VE、VC，并计算放大器静态工作点；2．用示波器测量单调谐放大器的幅频特性；3．用示波器观察静态工作点对单调谐放大器幅频特性的影响；4．用示波器观察集电极负载对单调谐放大器幅频特性的影响。

四、基本原理1．单调谐回路谐振放大器原理小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大和选频。

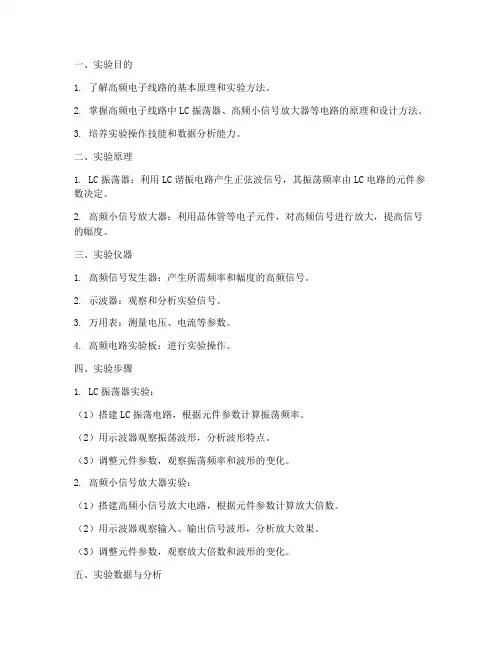

一、实验目的1. 了解高频电子线路的基本原理和实验方法。

2. 掌握高频电子线路中LC振荡器、高频小信号放大器等电路的原理和设计方法。

3. 培养实验操作技能和数据分析能力。

二、实验原理1. LC振荡器：利用LC谐振电路产生正弦波信号，其振荡频率由LC电路的元件参数决定。

2. 高频小信号放大器：利用晶体管等电子元件，对高频信号进行放大，提高信号的幅度。

三、实验仪器1. 高频信号发生器：产生所需频率和幅度的高频信号。

2. 示波器：观察和分析实验信号。

3. 万用表：测量电压、电流等参数。

4. 高频电路实验板：进行实验操作。

四、实验步骤1. LC振荡器实验：（1）搭建LC振荡电路，根据元件参数计算振荡频率。

（2）用示波器观察振荡波形，分析波形特点。

（3）调整元件参数，观察振荡频率和波形的变化。

2. 高频小信号放大器实验：（1）搭建高频小信号放大电路，根据元件参数计算放大倍数。

（2）用示波器观察输入、输出信号波形，分析放大效果。

（3）调整元件参数，观察放大倍数和波形的变化。

五、实验数据与分析1. LC振荡器实验：（1）根据元件参数计算振荡频率，实际测量值与理论计算值基本一致。

（2）观察振荡波形，为正弦波，波形稳定。

2. 高频小信号放大器实验：（1）根据元件参数计算放大倍数，实际测量值与理论计算值基本一致。

（2）观察输入、输出信号波形，放大效果良好。

六、实验结论1. 通过实验，掌握了高频电子线路的基本原理和实验方法。

2. 培养了实验操作技能和数据分析能力。

3. 熟悉了LC振荡器、高频小信号放大器等电路的设计方法。

七、注意事项1. 实验过程中，注意安全操作，防止触电和火灾。

2. 实验数据要准确记录，便于分析。

3. 实验过程中，发现问题要及时解决，确保实验顺利进行。

八、实验报告评分标准1. 实验原理理解（20分）2. 实验步骤操作（20分）3. 实验数据与分析（40分）4. 实验结论与总结（20分）本实验报告得分：______分。

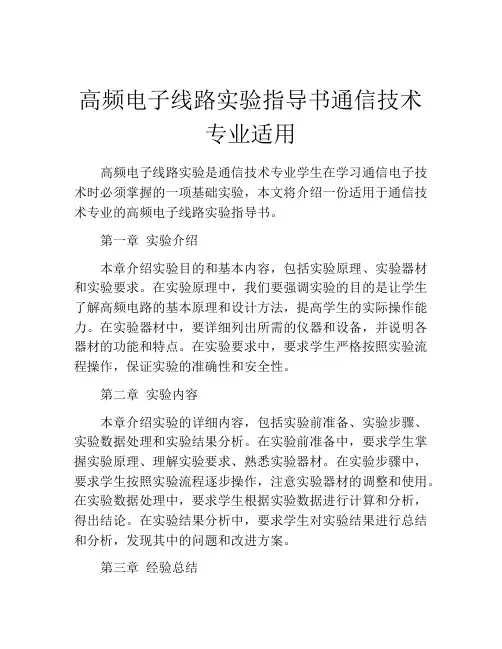

高频电子线路实验指导书通信技术专业适用高频电子线路实验是通信技术专业学生在学习通信电子技术时必须掌握的一项基础实验，本文将介绍一份适用于通信技术专业的高频电子线路实验指导书。

第一章实验介绍本章介绍实验目的和基本内容，包括实验原理、实验器材和实验要求。

在实验原理中，我们要强调实验的目的是让学生了解高频电路的基本原理和设计方法，提高学生的实际操作能力。

在实验器材中，要详细列出所需的仪器和设备，并说明各器材的功能和特点。

在实验要求中，要求学生严格按照实验流程操作，保证实验的准确性和安全性。

第二章实验内容本章介绍实验的详细内容，包括实验前准备、实验步骤、实验数据处理和实验结果分析。

在实验前准备中，要求学生掌握实验原理、理解实验要求、熟悉实验器材。

在实验步骤中，要求学生按照实验流程逐步操作，注意实验器材的调整和使用。

在实验数据处理中，要求学生根据实验数据进行计算和分析，得出结论。

在实验结果分析中，要求学生对实验结果进行总结和分析，发现其中的问题和改进方案。

第三章经验总结本章介绍学生在实验中遇到的问题和解决方案，以及实验过程中需要注意的事项。

在遇到问题时，要求学生及时向老师和同学请教，寻求解决方案，在实验中要注意安全问题，确保自身安全和实验器材的安全。

第四章实验报告本章介绍实验报告的要求和格式，包括实验报告的基本结构、实验数据分析、结论和建议。

在实验报告中，要求学生清晰明了地描述实验过程和结果，注重数据分析和实验过程中遇到的问题和解决方案，发表自己的见解和建议。

结语通过可靠的实验指导和系统的实践操作，学生能够更好地掌握实际操作技能，从而提高综合素质，为今后的学习和工作打下基础。

本文所介绍的高频电子线路实验指导可以成为通信技术专业学生实践操作的重要参考资料，让学生能够更好地理解实验原理和方法，提高实际操作能力。

《高频电子线路》课程实验报告学院: 信息学院专业: 电子信息科学与技术班级:姓名学号:指导教师:实验一高频（单级、两级）小信号（单、双）调谐放大器一、实验目的1.掌握高频小信号调谐放大器的工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

二、实验内容1.测量各放大器的电压增益；2.测量放大器的通频带与矩形系数（选做）；3.测试放大器的频率特性曲线（选做）。

放大器:V i1p-p（V）0.4 2.54 4 32.5 16 18单级双调谐放大器高频小信号放大器的主要技术指标有那些？主要有谐振频率, 谐振增益, 通频带, 增益带宽积, 矩形系数.实验二场效应管谐振放大器一、实验目的1.了解双栅场效应管放大器的工作原理；2.了解场效应管调谐放大器与三极管放大器的优缺点。

二、实验内容1.观察场效应管调谐放大器的输出波形；2.测量场效应管放大器的电压增益。

三、实验结果数据和截图V ip-p（V）V op-p（V）电压增益（dB）0.5 5.92 21讨论场效应管调谐放大器与晶体管放大器的优缺点。

场效应晶体管放大器是电压控制器件, 具有输入阻抗高、噪声低、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽、热稳定性好等优点,的优点, 被广泛应用在电子电路中。

场效应管可应用于放大, 由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。

场效应管可以用作电子开关, 场效应管很高的输入阻抗非常适合作阻抗变换, 常用于多级放大器的输入级作阻抗变换。

场效应管可以用作可变电阻,场效应管可以方便地用作恒流源.调谐放大器以电容器和电感器组成的回路为负载, 增益和负载阻抗随频率而变的放大电路。

这种回路通常被调谐到待放大信号的中心频率上。

由于调谐回路的并联谐振阻抗在谐振频率附近的数值很大, 放大器可得到很大的电压增益。

而在偏离谐振点较远的频率上, 回路阻抗下降很快, 使放大器增益迅速减小；因而调谐放大器通常是一种增益高和频率选择性好的窄带放大器。
