表主变压器单元工程安装质量验收评定表

电力工程(变压器)单元工程质量评定表评定标准说明：- 评定分为五个等级：优秀、良好、合格、不合格、无法评定。

- 设备选型评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 设备安装评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 设备调试评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 设备运行评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 安全防护评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 工程造价评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 工程进度评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 环境保护评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 路面恢复评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 工程档案评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

评分要求：- 每项评定的分数根据实际情况进行评定，并填写在评分一栏。

- 总分将根据每项评定分数的加权得出，满分为100分。

- 根据总分的评定，单元工程质量分类成绩为：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（<70分）。

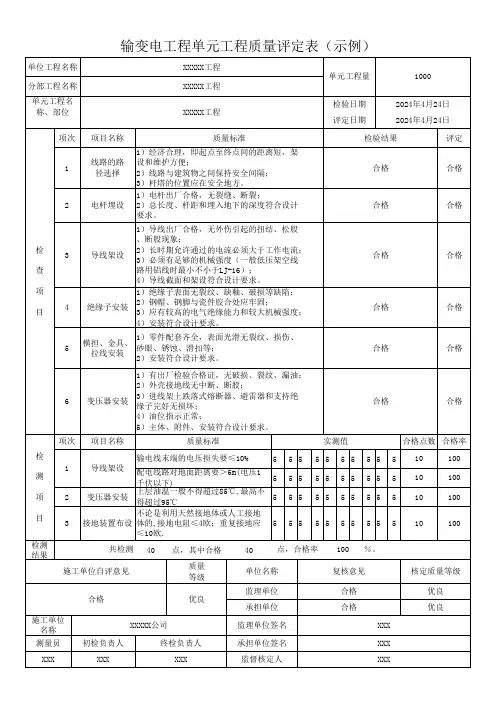

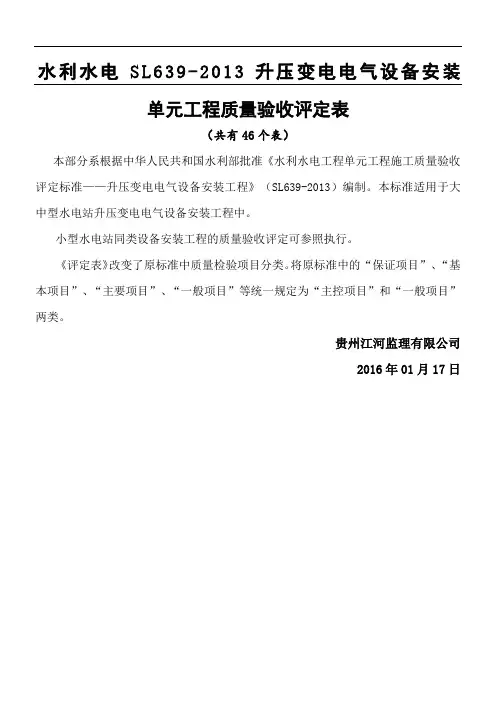

水利水电SL 639-2013升压变电电气设备安装单元工程质量验收评定表(共有46个表)本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准一一升压变电电气设备安装工程》(SL 639-2013)编制。

本标准适用于大中型水电站升压变电电气设备安装工程中。

小型水电站同类设备安装工程的质量验收评定可参照执行。

《评定表》改变了原标准中质量检验项目分类。

将原标准中的保证项目”、基本项目”、主要项目”、一般项目”等统一规定为主控项目”和一般项目”两类。

贵州江河监理有限公司2016年01月17日表9.1主变压器单元工程安装质量验收评定表表 9.1.4 （续）检查意见： 主控项目共 项，其中符合本标准质量要求 项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。

年 月曰（盖章） 安装单位监理工程师（签字）年 月曰表9.1.5 （续）表9・2・4六氟化硫断路器安装单元工程（部分）质量检查表表9.3气体绝缘金属封闭开关设备（GIS ）单元工程安装质量验收评定表单元工程量 安装单位 评定日期年 月 日检验结果目 项，与本标准有微小出入的项，所占比率为 % 。

质量要求操作试验或试运行符合本标准的要求， 操作试验或试运行 出现故障，单元工程等级评定为。

施工单位自评意见（签字，加盖公章） 年 月 日安装质量检验主控项目 ______________ 项，全部符合本标准的质量要求，一般项 目 项，与本标准有微小出入的项，所占比率为 % 。

质量要求操作试验或试运行符合本标准的要求， 操作试验或试运行 出现故障，单元工程等级评定为。

监理单位意见（签字，加盖公章）注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意 见并签字。

具体要求应满足 SL 176的规定。

单位工程名称 分部工程名称 单元工程名称、部位项目编号: 日期: 分部工程名称单元工程名称安装内容安装单位外观检查质量标准检验结果检验人（签字）1到货检查1）元件、附件、备件及专用工器具齐全，无损伤变形及锈蚀；2 ）制造厂所带支架无变形、损伤、锈蚀和锌层脱落，地脚螺栓满足设计及产品技术文件要求；3 ）各连接件、附件的材质、规格、及数量符合产品技术文件要求；4）组装用螺栓、密封垫、清洁剂、润滑脂、和擦拭材料符合产品技术文件要求；5）支架及其接地引线无锈蚀、损伤23充干燥气体的运输单兀或部件1）气体六氟化硫（SF0、氮气N2、或干燥空气有检查报告，质量合格；2）其气体压力值符合产品技术文件要求瓷件及绝缘件1）瓷件无裂纹；2）绝缘件无受潮、变形、层间剥落及破损；盆式绝缘子完好，表面清洁；3）套管的金属法兰结合面平整、无外伤或铸造砂眼4母线母线及母线筒内壁平整无毛刺，各单兀母线长度符合产品技术文件要求5密度继电器及压力表经检验，并有检验报告6防爆装置防爆膜或其它防爆装置完好开、完工日期项般项目检查意见：主控项目共一般项目共项，其中符合本标准质量要求项，其中符合本标准质量要求项；项，与本标准有微小出入项。

发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013）编制.本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。

——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。

将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。

工程竣工验收后,《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。

（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。

（3）划分结果应以书面形式报送质量监督机构备案。

2。

单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。

3。

单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。

4。

《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。

5。

文字。

应按国务院颁布的简化汉字书写.字迹应工整、清晰。

6。

数字和单位。

数字使用阿拉伯数字（1、2、3、…、9、0）。

单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。

升压变电电气设备安装工程
单元工程质量评定表
本表格根据能源部、水利部颁发的《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.6—88（称“标准6”）及《电气装置安装工程施工及验收规范》（称《规范》）、《电气装置安装工程电气设备交接试验标准》（GB50150—91）编制。

适用于以下升压变电电气设备安装工程质量评定：（1）额定电压35～330KV的主变压器；
（2）额定电压35～330KV的户外高压电气设备及装置。

单元工程质量检验内容按本表所列内容由施工单位自检，建设（监理）单位复检。

检测数量及单元工程质量等级评定标准按《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.6—88规定执行。

表中加“△”的项目为主要检查项目。

凡在“质量标准”栏中有“产品技术规定”、“产品技术要求”者，应注明具体要求（规定）。

水利水电工程

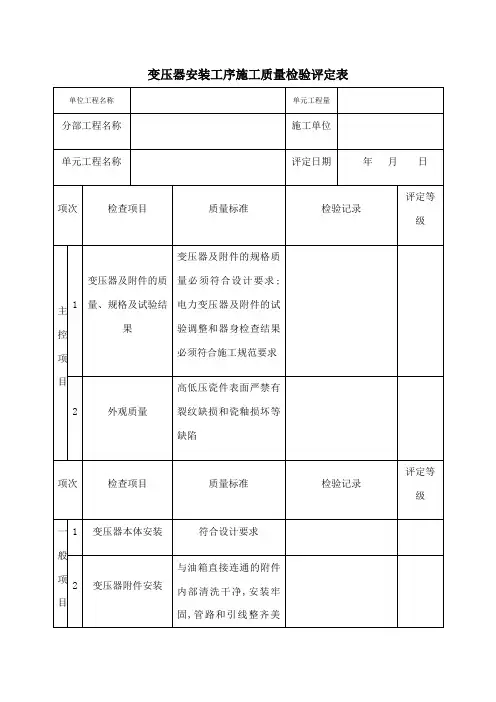

主变压器安装单元工程质量评定表
续表6.1
续表6.1
注: 适用范围:额定电压≤330KV,额定容量≥6300KVA的油浸式变压器安装。

水利水电工程
油断路器安装单元工程质量评定
续表6.2
注: 适用范围:额定电压35～330KV户外式油断路器及其操作机构。

水利水电工程
空气断路器安装单元工程质量评定表。

水利水电S L639-2013升压变电电气设备安装单元工程质量验收评定表（共有46个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——升压变电电气设备安装工程》（SL639-2013）编制。

本标准适用于大中型水电站升压变电电气设备安装工程中。

小型水电站同类设备安装工程的质量验收评定可参照执行。

《评定表》改变了原标准中质量检验项目分类。

将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。

贵州江河监理有限公司2016年01月17日单元工程施工质量验收评定表索引单元工程施工质量验收评定表索引表9.1主变压器单元工程安装质量验收评定表表9.1.1主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.2主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.3主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.4主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.5主变压器安装单元工程（部分）质量检查表编号：日期：表9.2六氟化硫断路器单元工程安装质量验收评定表表9.2.1六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.2.2六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.2.3六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.2.4六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.3气体绝缘金属封闭开关设备（GIS）单元工程安装质量验收评定表表9.3.1GIS安装单元工程（部分）质量检查表编号：日期：表9.3.2GIS安装单元工程（部分）质量检查表编号：日期：表9.3.3GIS安装单元工程（部分）质量检查表编号：日期：表9.3.4GIS安装单元工程（部分）质量检查表编号：日期：表9.4隔离开关单元工程安装质量验收评定表表9.4.1隔离开关安装单元工程（部分）质量检查表编号：日期：表9.4.2隔离开关安装单元工程（部分）质量检查表编号：日期：表9.4.3隔离开关安装单元工程（部分）质量检查表编号：日期：表9.5互感器单元工程安装质量验收评定表表9.5.1互感器安装单元工程（部分）质量检查表编号：日期：。

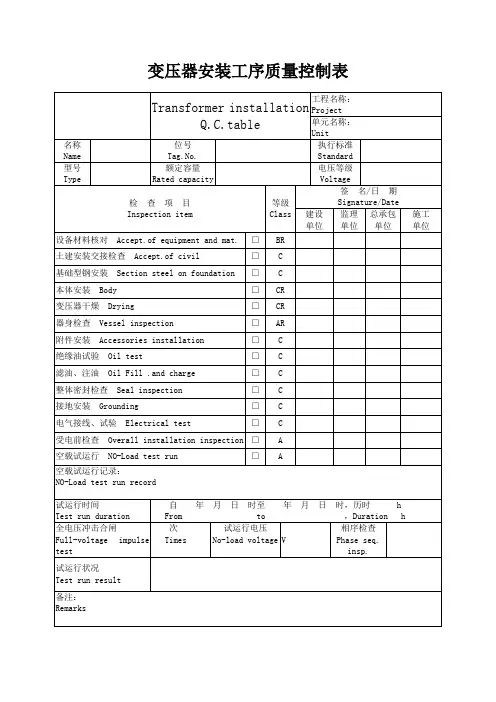

变压器安装检验批质量验收记录表DL/T5210.1-2005
注 适用范围:额定电压小于等于330kV,额定容量大于等于6300kVA的油浸式变压器安装。

表6.1主变压器安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1．单元工程划分：以一台变压器安装为一个单元工程。

本单元工程是主要单元工程。

2．单元工程量：填写本单元工程主变全型号(包括主要技术数据)、台数(1台)。

3．检验记录：填写实际测量及检查结果。

注：项次18如果无有载调压部分，此项不填写。

4．检验结果合格项数，指达到合格及以上质量标准的项目个数。

5．质量评定应在变压器全部安装完毕，并进行启动试运行后进行。

6．启动试运行的合格、优良标准。

合格：运行过程中发现的缺陷经处理后已消除，达到GBJl48—90第二章中关于工程交接验收的有关要求；或虽有个别小缺陷，但不影响运行使用要求。

优良：运行过程中未出现异常现象，且各项技术指标均达到GBJl48—90的有关规定。

7.单元工程质量标准。

合格：主要检查项目应符合质量标准，一般检查项目基本符合质量标准要求，启动试运行达到合格标准。

优良：主要检查项目和一般检查项目必须全部达到质量标准要求。

启动试运行达到优良标准。

主变压器安装单元工程质=评定表（例表）
填表说明
填表时必须遵守“填表基本规定”.并符合本部分说明及以下要求.
1.单元工程划分：以一台变压器安装为一个单元工程.本单元工程是主要单元工程.
2.单元工程后：埴写本单元工程主变全型号（包括主要技术数据）、台数（1台）.
3.枪:脸记录：埴与实际测量及检杳结果，
注：项次18如果无有教调压部分,此项不填写“
4.检验结果合格项数，指达到合格及以上质量标准的项目个数.
5.质瑶评定应在变压器全部安装完毕，并进行启动试运行后进行.
6.启动试运行的合格、优良标准，
合格：运行过程中发现的缺陷经处理后已消除,达到GBjl48—90第二章中关于工程交接验收的有关要求：或Ina个别小块陷，但不影响运行使用要求.
优良：运行过程中未出现异常现歙，且各项技术指标均达到GBJM8—90的有关规定。

7.单元工程质量标准。

合格：主要检查项目应符合质址标准.一般检查项目基本符合质信标准要求,启动试运行达到合格标准.
优良；主要检锂ISn和般检杳项目必须全都达到侦求标准要求。

启动试运行达到优良标准。

变电站扩建工程建设质量验收与评价编译说明为规范和统一**35 kV **变电站扩建工程的施工质量检验、验收和单位工程质量评价，加强工程施工质量管控，确保工程质量，特制定本分表专门配制的。

本工程质量验收评价项目划分表根据工程实际及现行国家电力行业法律、法规、管理标准、技术规范及相关标准编制，符合国家标准及相关强制性标准的规定。

.** 35kV **变电站扩容扩容工程施工质量验收考核项目划分表分为单元工程、子单元工程、子工程、子工程、子工程和检验批。

检验批次质量验收记录中主要控制项目和一般项目的划分及“质量标准”的内容与《35kV ～ 110kV变电站工程施工质量验收评价规程》一致。

检验批是由一定数量的样品组成的试验体，按相同的生产条件或规定的方法采集检验；根据施工、质量控制和专业验收的需要，可分为施工段。

子项目按施工工艺、主要工种、材料划分，由一个或多个检验批次组成。

纳入子项目的检验批次应符合质量合格要求；纳入的检验批质量验收记录应当完整。

如模板子项、混凝土子项等。

子项目是根据专业性质和建筑位置确定的子项目的汇总。

施工质量验收和单位工程质量评价应当在建设单位自查评价的基础上进行；施工单位应当在隐蔽前通知有关单位验收，并形成隐蔽工程的检验评价文件；试块、试件及相关材料按规定进行见证取样检测；工程外观质量和结构尺寸质量由验收人员通过现场检查共同确认。

35kV**变电站扩建工程质量检验项目划分表（电气安装部分）（土建部分项目划分表）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）。

九、升压变电电气设备安装工程1.本章表格适用于大中型水电站升压变电电气设备安装工程中，下列电气设备安装工程单元工程的质量验收评定：（1）额定电压为35～500kV的主变压器安装工程；（2）额定电压为35～500kV的高压电气设备及装置安装工程的单元工程的质量验收评定。

小型水电站同类设备安装工程的质量验收评定可参照执行。

2.单元工程安装质量验收评定，应在单元工程检验项目的检验结果达到标准SL639要求（单元工程质量检查表），并具备完整的各种施工记录的基础上进行。

3.单位工程、分部工程名称：应按《项目划分表》确定的名称填写。

单元工程名称、部位：填写《项目划分表》确定的本单元工程设备名称及部位。

评定日期：填写安装单位终检日期。

4.单元工程质量检查表表头上方的“编号”，宜参照工程档案管理有关要求并由工程项目参建各方研究确定；“日期”，按本单元工程质量检查结束日期填写。

设计值应按设计图填写，并将设计值用括号“（）”标出。

检验结果：应填写实际测量及检查结果。

5.单元工程安装质量检验项目分为主控项目和一般项目。

安装质量标准中的优良、合格标准采用同一标准的，其质量标准的评定由监理单位（建设单位）会同施工单位商定。

主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。

6.施工单位申请验收评定时，提交的资料包括：单元工程的安装记录和设备到货验收资料；制造厂提供的产品说明书、试验记录、合格证件及安装图纸等文件；备品、备件、专用工具及测量仪器清单；设计变更及修改等资料；安装调整试验和动作试验记录；单元工程试运行的检验记录资料；重要隐蔽单元工程隐蔽前的影像资料；由施工单位质量检验员填写的单元工程质量验收评定表、单元工程（部分）质量检查表。

7. 监理单位应形成的资料包括:监理单位对单元工程质量的平行检验资料；监理工程师签署质量复核意见的单元工程质量验收评定表及单元工程（部分）质量检查表。

8.升压变电电气设备安装工程单元工程质量评定分为合格和优良两个等级。
