主变压器质量评定表

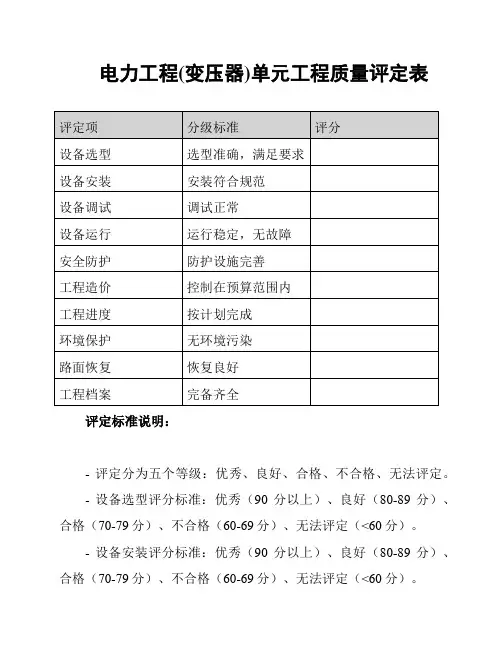

电力工程(变压器)单元工程质量评定表评定标准说明：- 评定分为五个等级：优秀、良好、合格、不合格、无法评定。

- 设备选型评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 设备安装评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 设备调试评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 设备运行评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 安全防护评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 工程造价评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 工程进度评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 环境保护评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 路面恢复评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

- 工程档案评分标准：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（60-69分）、无法评定（<60分）。

评分要求：- 每项评定的分数根据实际情况进行评定，并填写在评分一栏。

- 总分将根据每项评定分数的加权得出，满分为100分。

- 根据总分的评定，单元工程质量分类成绩为：优秀（90分以上）、良好（80-89分）、合格（70-79分）、不合格（<70分）。

主变压器安装分部工程质量验收评定表(精)1. 前言本文档旨在对主变压器安装分部工程的质量验收进行评定，以确保工程质量符合标准要求。

2. 技术要求•主变压器的安装必须符合国家和行业标准，且符合专业规范。

•主变压器的基础、支架、传动系统等应符合设计要求。

•主变压器的各项参数应符合安装及使用要求，并经过检测合格。

3. 质量要求3.1 安装质量•主变压器基础应平整、牢固，符合施工图纸要求。

•主变压器的支架应稳定，无明显变形、脱落现象。

•主变压器与传动系统间的连接应牢固、紧密，无松动。

3.2 电气参数•主变压器的额定容量、额定电压、额定电流等参数应符合施工图纸和有关规定。

•主变压器的绝缘电阻、绝缘强度、接地电阻等参数应符合有关规定，并经过检测合格。

3.3 安全要求•主变压器在运行过程中应稳定可靠，无异常声响、振动等现象。

•主变压器周围应安装防护措施，设有警示标识，确保人员与设备的安全。

4. 检查方法验收单位应按照以下方法进行质量验收评定：1.对主变压器基础、支架、传动系统等部分的安装情况进行检查，检查内容包括位置、尺寸、形状、平整度等。

2.对主变压器的电气参数进行检查，检查内容包括额定容量、额定电压、额定电流、绝缘电阻、绝缘强度等。

3.对主变压器在运行过程中的声响、振动等情况进行检查。

4.对主变压器周围的安全措施进行检查，检查内容包括防护措施、标识等。

5. 验收标准经过检查，主变压器安装分部工程符合下列标准之一者，即为合格：1.主变压器的安装质量符合国家和行业标准、专业规范，并符合设计和施工要求。

2.主变压器的电气参数符合施工图纸和有关规定，并经过检测合格。

3.主变压器在运行过程中无明显异常声响、振动等现象。

4.主变压器周围的安全措施符合有关规定。

6.本文档对主变压器安装分部工程的质量验收评定标准进行了详细的介绍，并阐述了验收的具体方法和要求。

希望参与此工程的所有验收单位都能认真遵循标准和规范，确保工程质量符合要求，从而保障经济效益和社会效益的实现。

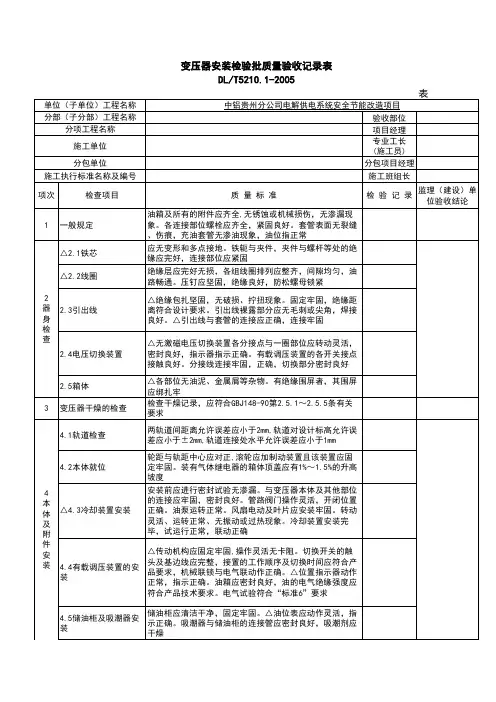

变压器安装检验批质量验收记录表DL/T5210.1-2005
注 适用范围:额定电压小于等于330kV,额定容量大于等于6300kVA的油浸式变压器安装。

表6.1主变压器安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1．单元工程划分：以一台变压器安装为一个单元工程。

本单元工程是主要单元工程。

2．单元工程量：填写本单元工程主变全型号(包括主要技术数据)、台数(1台)。

3．检验记录：填写实际测量及检查结果。

注：项次18如果无有载调压部分，此项不填写。

4．检验结果合格项数，指达到合格及以上质量标准的项目个数。

5．质量评定应在变压器全部安装完毕，并进行启动试运行后进行。

6．启动试运行的合格、优良标准。

合格：运行过程中发现的缺陷经处理后已消除，达到GBJl48—90第二章中关于工程交接验收的有关要求；或虽有个别小缺陷，但不影响运行使用要求。

优良：运行过程中未出现异常现象，且各项技术指标均达到GBJl48—90的有关规定。

7.单元工程质量标准。

合格：主要检查项目应符合质量标准，一般检查项目基本符合质量标准要求，启动试运行达到合格标准。

优良：主要检查项目和一般检查项目必须全部达到质量标准要求。

启动试运行达到优良标准。

主变压器安装单元工程质=评定表（例表）
填表说明
填表时必须遵守“填表基本规定”.并符合本部分说明及以下要求.
1.单元工程划分：以一台变压器安装为一个单元工程.本单元工程是主要单元工程.
2.单元工程后：埴写本单元工程主变全型号（包括主要技术数据）、台数（1台）.
3.枪:脸记录：埴与实际测量及检杳结果，
注：项次18如果无有教调压部分,此项不填写“
4.检验结果合格项数，指达到合格及以上质量标准的项目个数.
5.质瑶评定应在变压器全部安装完毕，并进行启动试运行后进行.
6.启动试运行的合格、优良标准，
合格：运行过程中发现的缺陷经处理后已消除,达到GBjl48—90第二章中关于工程交接验收的有关要求：或Ina个别小块陷，但不影响运行使用要求.
优良：运行过程中未出现异常现歙，且各项技术指标均达到GBJM8—90的有关规定。

7.单元工程质量标准。

合格：主要检查项目应符合质址标准.一般检查项目基本符合质信标准要求,启动试运行达到合格标准.
优良；主要检锂ISn和般检杳项目必须全都达到侦求标准要求。

启动试运行达到优良标准。

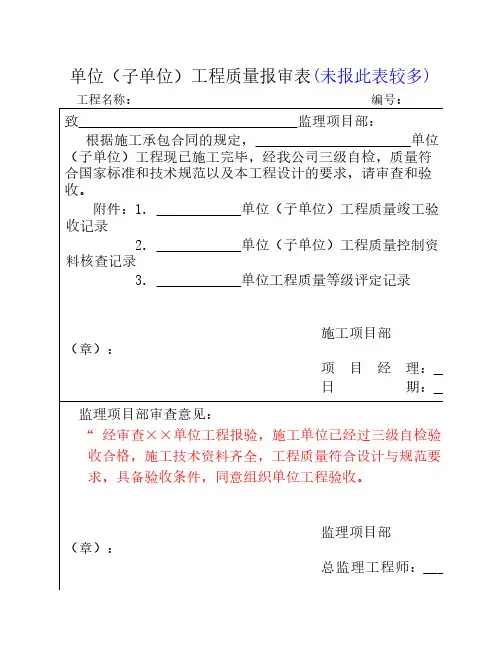

单位（子单位）工程质量报审表(未报此表较多)注 本表一式 份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存 份。

主变压器系统设备安装　单位工程质量验收评定表工程编号：1 表号：DL/T 5161.1　表4.0.3序号分 部 工 程 名 称评定结果备 注1主变压器安装合格2主变压器系统附属设备安装合格10主变压器带电试运合格应 有 资料（填数）份实 有 资料（填数）份资料核查结论填写内容：资料齐全有效有未因施工的原因造成设备严重损坏无有未发生过因接地及短路事故造成设备严重损坏无有未发生过电动机烧毁事故无分部试运中，有未因电气的原因造成设备严重损坏无验收结论：该单位工程施工符合规程及设计要求，评为优良级。

（注意：此处必须用手工书写，不得打印，只有单位工程才有资格评为“优良”级，其他都是“合格”级。

质检机构质量验收评定意见签 名项 目部优良项目总工/工程部长，注明日期，注意签字笔迹颜色质 检部优良公司质量管理部门负责人签字，注明日期，注意签字笔迹颜色监 理优良监理工程师签字，注明日期，注意签字笔迹颜色建设单位优良建设单位现场项目经理签字分部（子分部）工程质量报验申请单注 本表一式 份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存 份。

主变压器安装　分部工程质量验收评定表工程编号：1 -1（注意号码编排） 表号：DL/T 5161.1　表4.0.2序 号分 项 工 程 名称性质评定结果备 注1主变压器本体安装　合格2主变压器检查主要合格3主变压器附件安装　合格4主变压器注油及密封试验主要合格5主变压器整体检查主要合格验收结论： 该分部工程施工符合规程及设计要求，评为合格级质检机构质量验收评定意见签 名项 目 部合格（包括以下都手工书写）项目总工/工程部长，注明日期，注意签字笔迹颜色！质 检 部合格公司质量管理部门负责人签字，注明日期，注意签字笔迹颜色！监 理合格监理工程师签字，注明日期，注意签字笔迹颜色！建设单位合格建设单位现场项目经理签字分项工程质量报验申请单工程名称： 编注 本表一式 份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存 份。

九、升压变电电气设备安装工程1.本章表格适用于大中型水电站升压变电电气设备安装工程中，下列电气设备安装工程单元工程的质量验收评定：（1）额定电压为35～500kV的主变压器安装工程；（2）额定电压为35～500kV的高压电气设备及装置安装工程的单元工程的质量验收评定。

小型水电站同类设备安装工程的质量验收评定可参照执行。

2.单元工程安装质量验收评定，应在单元工程检验项目的检验结果达到标准SL639要求（单元工程质量检查表），并具备完整的各种施工记录的基础上进行。

3.单位工程、分部工程名称：应按《项目划分表》确定的名称填写。

单元工程名称、部位：填写《项目划分表》确定的本单元工程设备名称及部位。

评定日期：填写安装单位终检日期。

4.单元工程质量检查表表头上方的“编号”，宜参照工程档案管理有关要求并由工程项目参建各方研究确定；“日期”，按本单元工程质量检查结束日期填写。

设计值应按设计图填写，并将设计值用括号“（）”标出。

检验结果：应填写实际测量及检查结果。

5.单元工程安装质量检验项目分为主控项目和一般项目。

安装质量标准中的优良、合格标准采用同一标准的，其质量标准的评定由监理单位（建设单位）会同施工单位商定。

主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。

6.施工单位申请验收评定时，提交的资料包括：单元工程的安装记录和设备到货验收资料；制造厂提供的产品说明书、试验记录、合格证件及安装图纸等文件；备品、备件、专用工具及测量仪器清单；设计变更及修改等资料；安装调整试验和动作试验记录；单元工程试运行的检验记录资料；重要隐蔽单元工程隐蔽前的影像资料；由施工单位质量检验员填写的单元工程质量验收评定表、单元工程（部分）质量检查表。

7. 监理单位应形成的资料包括:监理单位对单元工程质量的平行检验资料；监理工程师签署质量复核意见的单元工程质量验收评定表及单元工程（部分）质量检查表。

8.升压变电电气设备安装工程单元工程质量评定分为合格和优良两个等级。

主变压器安装分部工程质量验收评定表一、安装质量验收项目1.主变压器的整体性能：•检查主变压器的总体情况，包括铁芯、线圈、绝缘、绝缘接头、冷却装置等是否完好。

•检查主变压器的接线柜、温度计、仪表表盘等安装是否正确、齐全、紧固。

2.主变压器的接地：•检查主变压器的接地体的数量、材料、规格是否符合相关规定。

•检查主变压器连接地线是否牢固。

3.主变压器的绝缘测试：•进行绝缘电阻测试，并确保绝缘电阻符合相关标准要求，测试记录要做好。

4.主变压器的运行试验：•进行主变压器的空载和负载试验，并检验试验结果是否符合相关标准要求。

二、验收标准1.主变压器的铁芯、线圈、绝缘、绝缘接头、冷却装置等完好无损，无锈蚀、变形、裂纹等缺陷。

2.主变压器的接线柜、温度计、仪表表盘等安装正确、齐全、紧固，未出现倾斜、松动、卡死等问题。

3.主变压器的接地体的数量、材料、规格符合相关规定，连接地线牢固。

4.主变压器的绝缘电阻符合相关标准要求。

5.主变压器的运行试验满足相关标准要求。

三、具体验收内容1. 主变压器的整体性能1.1 主变压器的整体情况符合相关规定要求。

2. 主变压器的接地2.1 主变压器的接地体数量、材料、规格符合相关规定要求。

2.2 主变压器连接地线牢固可靠。

3. 主变压器的绝缘测试3.1 进行了绝缘电阻测试。

3.2 绝缘电阻符合相关标准要求。

3.3 记录测试数据及结果。

4. 主变压器的运行试验4.1 进行了主变压器的空载试验。

4.2 空载试验符合相关标准要求。

4.3 进行了主变压器的负载试验。

4.4 负载试验符合相关标准要求。

4.5 记录试验数据及结果。

四、验收结论1.经检查，主变压器安装分部工程的质量符合相关标准规定要求。

2.经检验，主变压器整体性能完好，符合相关标准规定要求。

3.经验证，主变压器的接地符合相关规定要求，连接地线牢固可靠。

4.经测试，主变压器的绝缘电阻、空载试验和负载试验均符合相关标准规定要求。
