jl-mg(c) 锚杆质量检测仪 检测结果报告 样本

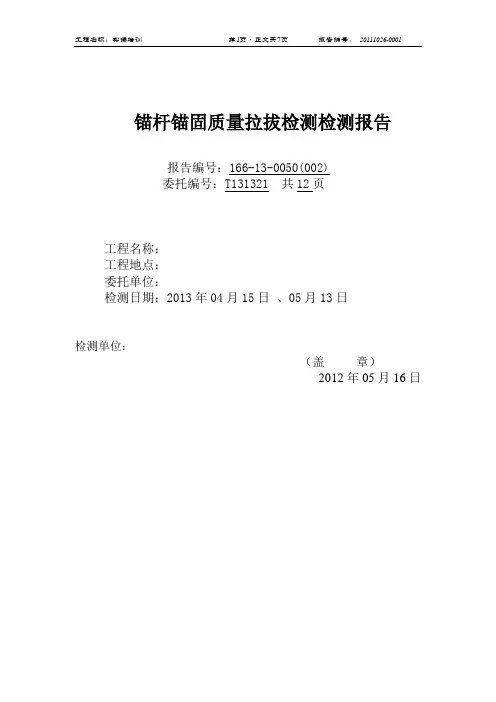

锚杆锚固质量拉拔检测检测报告报告编号：166-13-0050(002)委托编号：T131321 共12页工程名称：工程地点：委托单位：检测日期：2013年04月15日、05月13日检测单位：（盖章）2012年05月16日主要检测人：报告编写人：报告审核人：报告签发人：声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

地址：邮编：电话：传真：联系人：目录1、前言 (4)2、检测仪器设备、方法和标准 (3)3、试验结果及分析 (5)4、结论 (6)5、附图表 (6)1、前言锚杆抗拔试验类型为验收试验。

试验锚杆的概况见表1。

表12、检测仪器设备、方法和依据2.1试验加载装置•采用手动油泵—千斤顶系统进行加载，试验数据从压力表及百分表中读取。

千斤顶、压力表及百分表均经计量检定，且均在有效期内。

2.2试验方法永久性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.5倍；临时性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.2倍。

本工程锚杆为永久性锚杆，验收试验最大试验荷载应取锚杆轴向拉力设计值（80kN）的1.5倍，即120kN。

验收试验应分级加荷，初始荷载宜取锚杆轴向拉力设计值的0.10倍，分级加荷值宜取锚杆轴向拉力设计值的0.50、0.75、1.00、1.20、1.33和1.50倍。

验收试验中，每级荷载应稳定5～10min，并记录位移增量。

最后一级试验荷载应维持10min。

如在1～10min内锚头位移增量超过1.0mm，则该级荷载应再维持50min，并在15、20、25、30、45和50min 时记录锚头位移增量。

加荷至最大试验荷载并观测10min，待位移稳定后即卸荷至0.1Nt，然后加荷至锁定荷载锁定。

目录1 检测目的 (2)2 检测时间 (2)3 检测位置及检测锚杆数量 (2)4 检测仪器设备 (2)5 检测原理及方法 (2)6 检测要求 (2)6.1检测要求 (2)6.2检测结果评定按下述要求执行 (2)7 检测完成情况 (3)7.1贵州省普安县五嘎冲水库工程左右坝肩锚杆检测结果 (3)8 检测结论 (7)水库工程左右坝肩锚杆锚固质量无损检测报告1.检测目的检验水库左右坝肩锚杆锚固质量的有效性和可靠性。

2.检测时间2019.9.9上午09:00～10:403.检测位置及检测锚杆数量4.检测仪器设备本次检测所采用的仪器为：JL-MG(C)型锚杆锚固质量检测仪。

5.检测原理及方法全长粘结砂浆锚杆的握裹水泥砂浆的灌注饱满与否，是锚杆能否按设计要求起作用的重要指标。

传统的测试方法是用抗拔力来检验，但这种方法并不能完全确定其施工质量。

试验证明，对于高强螺纹锚杆，当锚固长度达到锚杆直径的42倍时，握裹力不再随锚杆长度的增加而增加，因此仅用抗拔力来检验施工质量不完整。

因此，必须采用声频应力波对锚杆的锚固质量进行无损检测和抗拔力试验有机地结合并进行综合分析，才能对锚杆的锚固质量进行很好地分析和评价。

6.检测要求6.1检测要求根据《锚杆锚固质量无损检测技术规程》（JGJ/T 182-2009），常规部位永久锚杆抽检比例不小于10%，且每单项或单元工程不小于10根；临时工程锚杆检测比例为施工总数的3%，且每单项或单元工程不小于5根。

6.2检测结果评定按下述要求执行锚杆实测入孔长度大于等于设计长度的95%。

单项或单元工程锚杆抽检质量达到以下标准，可判断为合格：（1）岩锚梁等关键部位锚杆抽检样本中90%达到Ⅰ级以上，且无Ⅳ级锚杆。

（2）常规部位永久锚杆抽检样本中80%达到Ⅱ级及以上，且无Ⅳ级锚杆。

（3）临时性锚杆抽检样本中80%达到Ⅲ级及以上可判断为合格。

锚杆检测结果评定与分级标准详见（JGJ/T 182-2009）。

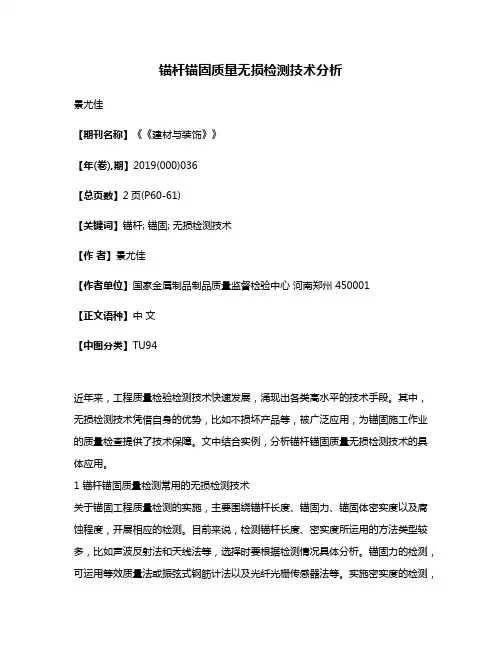

锚杆锚固质量无损检测技术分析景尤佳【期刊名称】《《建材与装饰》》【年(卷),期】2019(000)036【总页数】2页(P60-61)【关键词】锚杆; 锚固; 无损检测技术【作者】景尤佳【作者单位】国家金属制品制品质量监督检验中心河南郑州 450001【正文语种】中文【中图分类】TU94近年来，工程质量检验检测技术快速发展，涌现出各类高水平的技术手段。

其中，无损检测技术凭借自身的优势，比如不损坏产品等，被广泛应用，为锚固施工作业的质量检查提供了技术保障。

文中结合实例，分析锚杆锚固质量无损检测技术的具体应用。

1 锚杆锚固质量检测常用的无损检测技术关于锚固工程质量检测的实施，主要围绕锚杆长度、锚固力、锚固体密实度以及腐蚀程度，开展相应的检测。

目前来说，检测锚杆长度、密实度所运用的方法类型较多，比如声波反射法和天线法等，选择时要根据检测情况具体分析。

锚固力的检测，可运用等效质量法或振弦式钢筋计法以及光纤光栅传感器法等。

实施密实度的检测，运用电磁波质量检测法和放射线质量检测法等。

运用电磁导波技术检测法进行锚杆腐蚀程度的检测分析，获得精准的结果。

现例举常用的无损检测技术对锚杆锚固质量进行如下分析：（1）声波反射法。

锚杆锚固效果的检测中，采用声波（弹性波）反射法，实现对质量的检测。

从技术的应用效果来说，受到激振频率和传感器耦合方式以及锤击方式等多重因素的影响。

对锚杆系统的计算结果有着很大的影响因素，包括杆系以及杆体波速等。

实际应用中，声波反射法有着一定的优势，不过基于波的传播能量实现检测通常会出现能量衰减快的缺陷；根据反射波时域及频域进行检测分析，如果干扰信号很多会直接影响着检测结果。

（2）电磁法。

首先，穿地雷达法。

混凝土中钢筋材料的分布情况探测，运用此方法可以高效判断钢筋锚固的效果，不过检测深度无法达到锚杆锚固的深度。

其次，天线法。

操作时添加一根金属参考线，将设置的锚杆视为天线，根据波长和天线长度关系、波长和谐振频率关系进行分析，获得锚杆的长度，适用于长度的检测，不适合进行其他内容的检测。

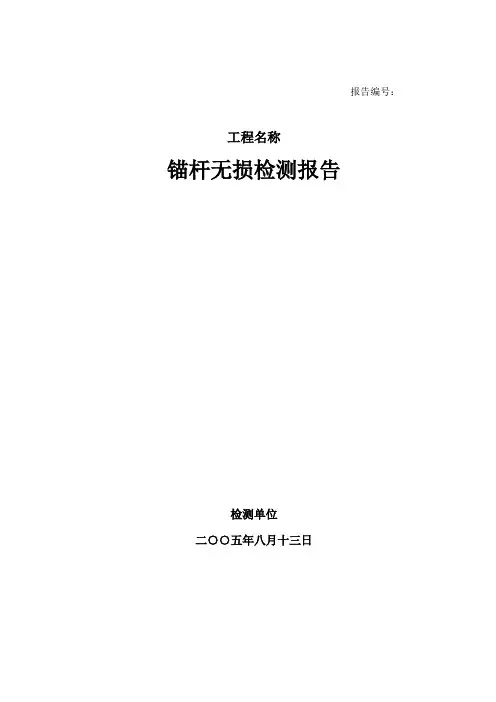

报告编号：工程名称锚杆无损检测报告检测单位二○○五年八月十三日特别声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、校核、审批人签字无效；5．检测试验报告未经书面批准不得部分复制，复制报告须重新加盖检验单位章方为有效。

6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

审批：校核：报告编写：检测人员：Xxxxxxxxx 工程锚杆无损检测成果1概述检测内容概述。

2锚杆的质量判断标准2.1 饱和度评价根据招标文件技术条款要求，砂浆锚杆注浆密实度不小于80％为合格，否则为不合格。

2.2 锚杆长度评价检测锚杆长度不小于95%的设计锚固长度，判为合格，否则为不合格。

3检测仪器JL-MG（C）锚杆质量检测仪。

4检测结果缆机平台（RL横0+012～RL横0+047、高程2000～2006.507和RL横0+010～RL横0+088、高程1973.26～2000）共检测24根，锚杆无损检测合格率95.8%。

检测成果见下表1、检测锚杆部位示意图1。

骨料平台（混k0+040～混k0+090）共检测11根，锚杆无损检测合格率100%。

检测成果见下表2、检测锚杆部位示意图2。

7#公路（k0+618～k0+806）共检测40根，锚杆无损检测合格率90.0%。

检测成果见下表3、检测锚杆部位示意图3。

表1 缆机平台锚杆无损检测成果表表2 骨料平台（混k0+040～混k0+090）锚杆无损检测成果表表3 7#公路（k0+618～k0+806）锚杆无损检测成果表5附图锚杆布置图锚杆无损检测波形图。

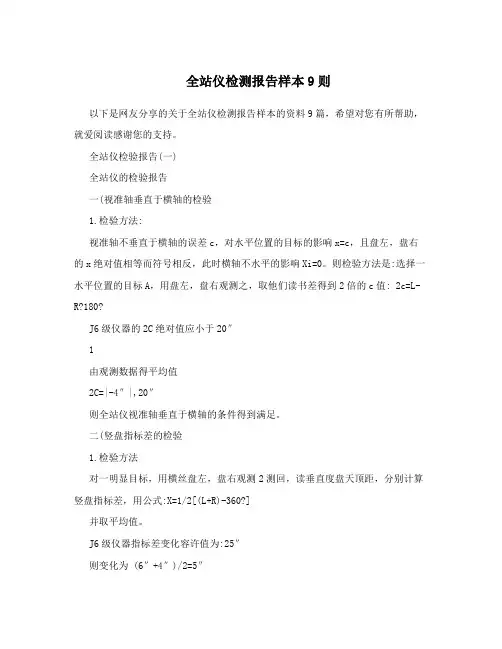

全站仪检测报告样本9则以下是网友分享的关于全站仪检测报告样本的资料9篇，希望对您有所帮助，就爱阅读感谢您的支持。

全站仪检验报告(一)全站仪的检验报告一(视准轴垂直于横轴的检验1.检验方法:视准轴不垂直于横轴的误差c，对水平位置的目标的影响x=c，且盘左，盘右的x绝对值相等而符号相反，此时横轴不水平的影响Xi=0。

则检验方法是:选择一水平位置的目标A，用盘左，盘右观测之，取他们读书差得到2倍的c值: 2c=L-R?180?J6级仪器的2C绝对值应小于20″1由观测数据得平均值2C=|-4″|,20″则全站仪视准轴垂直于横轴的条件得到满足。

二(竖盘指标差的检验1.检验方法对一明显目标，用横丝盘左，盘右观测2测回，读垂直度盘天顶距，分别计算竖盘指标差，用公式:X=1/2[(L+R)-360?]并取平均值。

J6级仪器指标差变化容许值为:25″则变化为(6″+4″)/2=5″5″,25″则全站仪竖盘指标差的条件得到满足。

三、加常数检验1、在通视良好且平坦的场地上，设置A、B两点，AB长约200m，定出AB的中间点C，见图。

分别A、B、C三点上安置三脚架和基座，高度大约相等并严格对中。

2、全站仪依次安置在A、B、C三点上测距，观测时应使用同一反射镜。

测距仪2置A点时测量距离DAC、DAB ;全站仪置C点时测量距离DAC、DCB.;全站仪置B 点时测量距离DAB、DCB。

3、分别计算DAB、DAC、DCB的平均值依下式计算加常数。

K=DAB-(DAC+DCB)DAC=(93.761+93.763) ,2=93.762DBC=(93.143+93.147) ,2=93.145DAB=(186.912+186.908) ,2=186.910K=DAB-(DAC+DCB)=0.003m得，加常数为0.003m。

全站仪检验报告(二)全站仪的检验检验时间:2013年03月30日14:00-17:00 pm 天气:多云，视野清晰检验地点:检验小组信息: 组别:组员:组员分工:架棱镜——全站仪——、记录计算——观测与读数: 检验报告撰写:3检验内容:一:视准轴垂直于横轴的检验 1检验方法:视准轴不垂直于横轴的误差c，对水平位置的目标的影响x=c，且盘左，盘右的x绝对值相等而符号相反，此时横轴不水平的影响Xi=0。

报告编号：
（本报告正文共5页）

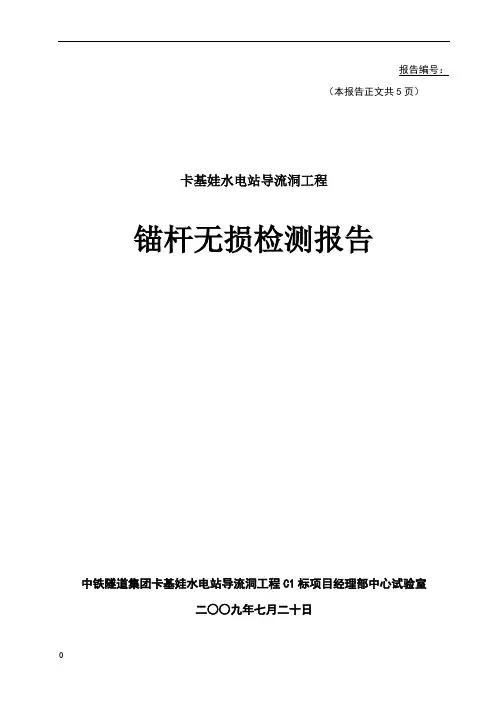

卡基娃水电站导流洞工程
