多功能报告厅室内全彩P2.5LED显示屏技术参数、要求

LED显示屏详细技术参数及资质要求一、LED显示屏的技术参数：1.像素间距：像素间距指的是LED显示屏上相邻像素之间的距离，一般以毫米为单位表示。

像素间距越小，显示屏的分辨率越高，图像显示效果越清晰。

2. 亮度：亮度是指LED显示屏所能达到的最大亮度，一般以nits（或者cd/m²）为单位表示。

亮度越高，显示屏在强光环境下的可视性越好。

3.视角：视角指的是从显示屏正前方看，仍然能够清晰看到图像的最大角度范围。

一般以水平和垂直角度表示。

视角越大，观众在不同角度观看显示屏时的视觉效果越好。

4.刷新率：刷新率是指LED显示屏每秒更新图像的次数，一般以赫兹（Hz）为单位表示。

刷新率越高，显示屏播放视频时的画面流畅度越高。

5.像素密度：像素密度是指在单位面积上的像素数量，一般以像素/平方米表示。

像素密度越高，显示屏的图像细节越丰富。

6. 色彩表现：色彩表现是指显示屏能够显示的颜色范围。

一般以色域范围来表示，如sRGB、Adobe RGB等。

色彩表现越好，显示屏能够还原出更多的颜色。

7.功耗：功耗是指LED显示屏在工作过程中所消耗的电力。

功耗越低，显示屏的运行成本也就越低。

二、LED显示屏的资质要求：1.产品合格证书：显示屏厂商需要提供产品合格证书，证明其产品符合国家强制性标准和行业标准，具有安全可靠的性能。

3.电气安全认证：显示屏厂商需要获得电气安全认证，如CE、UL等，证明其产品符合电气安全标准，能够安全可靠地运行。

4.品质体系认证：显示屏厂商需要建立健全的质量管理体系，并获得ISO9001等认证，以确保产品质量的稳定性和可靠性。

5.专利证书：显示屏厂商需要提供相关的专利证书，证明其产品在技术上具有独特创新性，防止知识产权的侵权。

以上是LED显示屏的详细技术参数及资质要求。

通过了解这些参数和要求，我们可以更好地选择和使用LED显示屏，确保其性能和质量。

P2.5技术参数要求
1、LED灯管技术参数
2、LED显示屏技术参数
1.2、系统功能
➢视频播放功能：可显示全彩色动态视频图像。

高保真播放录像机、影碟机的视频图像等功能。

➢播放计算机信息功能：可显示计算机中各种文字、图形、图片、动画视频节目等。

➢可灵活输入及播出多种信息。

有左右流动、上下流动、左右推动、上下推动、旋转、放大缩小等多种播出方式。

➢配有网络接口，可连接计算机网络共享网络资源；具有标准音频信号输出接口并做到声像同步。

➢同步映射计算机显示器中的指定区域，实时显示计算机中指定的文字及图像，全彩视频节目，摄像、影碟等视频信号即时播放。

➢播放VCR、VCD、DVD和各种自制视频节目，支持PAL、NTSC、VGA 等各种制式。

➢提供DVI、VIDEO、S-VIDEO等各种主流视频输入端口。

➢在同一显示屏上可多窗口同时显示不同类型的信息，如文字、图片、视频节目等，可任意编排。

➢有多种播出方式，如：换幅、展开、移动、空间转换、文字叠盖画面单/多行平移、单/多行上/下移、左/右拉、上/下拉、翻页、移动、旋转、
缩小、放大、闪烁、开窗和滚动等方式。

显示时间可任意调节，画面可
循环显示。

➢多种中文字体和字型可供选择，并可扩充支持多种语言系统。

➢在计算机显示器上可模拟预显显示屏内容。

➢大型庆典、文艺活动、背景图像显示、新闻发布、通知、标语、广告信息显示。

➢通过计算机控制软件可远程控制显示屏的色彩和亮度，使显示内容的色
彩柔和自然逼真、层次感和立体感强，具有良好的白平衡效果。

室内P2.5LED显示屏价格清单。

LED显示屏技术指标要求1. 亮度：LED显示屏的亮度是指显示屏发出的光线的强度。

亮度的要求由具体应用场景决定，一般要求显示屏在室内环境下能够产生适宜的亮度，而在室外环境下则要求能够产生足够的亮度以抵消阳光的干扰。

亮度的单位是cd/m2，常见的室内显示屏亮度要求为500-1500cd/m2，室外显示屏亮度要求一般为5000-8000cd/m22.分辨率：分辨率是指显示屏能够显示的图像细节的清晰度和精度。

分辨率由像素点的数量决定，像素点的数量越多，分辨率越高，显示的图像越清晰。

分辨率的单位是像素。

在一些应用场景下，如大型投影屏幕，对分辨率有着严格的要求，一般要求达到1080p或4K的分辨率，而在一般的商业广告显示屏或信息展示屏中，720p的分辨率已经能够满足需求。

3. 色彩表现：色彩表现包括颜色的鲜艳度和色彩还原度。

显示屏的颜色鲜艳度要求能够吸引人的注意力，并且能够准确还原图像中的颜色。

同时在一些应用场景中，如影视剧院和艺术展览，对色彩的准确还原度有着更高的要求。

一般来说，显示屏的色彩表现能力由色域和位深度决定。

常见的色域要求包括sRGB、Adobe RGB和DCI-P3等，位深度一般要求为8位或10位。

4.刷新率：刷新率是指显示屏每秒刷新的次数。

刷新率越高，显示效果越流畅，对快速运动图像的清晰度要求更高。

在许多场景中，如体育比赛、舞台演出等，要求显示屏拥有较高的刷新率，以确保图像的清晰度和连贯性。

常见的显示屏刷新率要求为60Hz或以上。

5.观看角度：观看角度是指观看者能够从不同方向观看显示屏时，能够保持图像清晰可见的角度范围。

观看角度的要求取决于具体应用场景，但一般要求显示屏具备较大的水平和垂直观看角度，以保证观看者从不同角度观看时能够获得良好的显示效果。

总结起来，LED显示屏的技术指标要求包括亮度、分辨率、色彩表现、刷新率和观看角度。

这些指标直接影响显示屏的显示效果和使用寿命，在不同的应用场景中具有不同的要求。

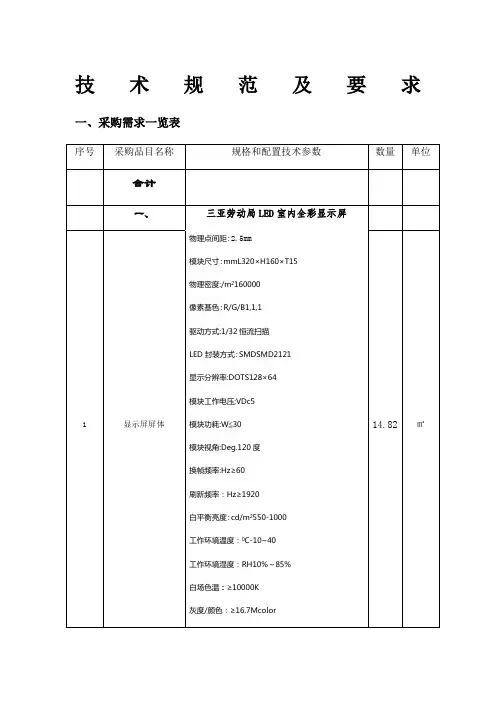

技术规范及要求一、采购需求一览表二、售后服务要求显示屏售后服务①保修内容质量保修期自项目竣工日,屏体经72小时试运行之后验收合格算起。

我公司针对本项目提供壹年免费质保，对系统的应用软件实行终身免费维护升级服务，且提供“三包服务”，负责保养和维修合同规定的全部设备，对任何因产品设计、安装、工艺、材料、产品质量和部件造成的设备或部件损坏，进行无偿更换和维修。

②保修范围对由于产品设计、工艺、材料、配套件的缺陷、制造、运输和安装调试等原因而造成的系统故障或部件损坏，我公司负责免费排除或维修；对任何因产品设计、安装工艺、材料、部件造成的设备产品质量问题或故障的，进行无偿维修或更换。

③服务时间365天×24小时全天候。

④响应时间我公司在全国各大中城市设立了分公司和办事处，并有充足的技术力量投入，做到快捷响应，在接到维修电话后立即派人，在最短的时间内到达现场解决故障。

⑤修复时间我公司在分公司、办事处所在地设有本地化仓储，均设有备件仓库，能及时提供零配件、易损易耗件等备件支持，能确保修复时间快，一般故障1小时内，重大故障2小时内，严重故障12小时内给予修复，如12小时内无法修复的,保修期内自动更换新产品或免费提供代用产品.⑥紧急情况应急方案当设备出现故障，我方将在第一时间内作出维护响应，及时从分公司及办事处得到设备使用咨询或者解决简单问题的建议和指引，通过通信及网络技术支持无法排除故障恢复功能时，我方提供现场紧急技术支持。

市区在接到维护通知（响应时间4小时内）有售后服务工程师到场维护并对设备操作员或维护人员进行故障排除培训，一般故障1小时内、重大故障2小时内恢复该设备的正常运行。

二、商务评分（25分）三、技术评分(45分)。

室内 P2.5 超高清LED全彩屏规格参数一、安装场合及应用范围跟着LED显示屏集成度愈来愈高，产品稳固性愈来愈强，性价比愈来愈高，价钱愈来愈亲民，室内超高清LED显示屏在市场上愈来愈普及，关于室内 P2.5 什么样的场所才合合用这里有几个重点：1.观看距离近，3到 10 内。

2.安装尺寸在 4个平方左右。

3.要求显示成效能知足一般视频及图片宣传成效只需基本上能知足大体以上三点就能够选择 P2.5 的规格。

比方宴会厅，酒吧，KTV，展现厅，酒楼大厅，企业前台大厅这类空间较小的地方。

以下为产品图片及有关规格参数，尽供参照一、单元模组参照图v单元板： 160mm*160mm深圳市超艺信科技有限企业 1（2）像素构造表示图构造说明：全彩三合一：采纳2121 三合一全彩 LED发光管组成一个像素点。

（3）发光二极管参数序号规格项目波长亮度芯片产地（品位范围）（品位范围）1. 红色管芯620-625nm 200mcd-240cd 台湾SMD2. 黑灯纯绿管芯523-526nm 700mcd-840mcd 台湾21213. 纯蓝管芯470-473nm 100mcd-120mcd 台湾二、硬件技术指标名称P2.5mm 三合一室内表贴全彩像素管间距：1、物理参数全彩部分基色：2121三色灯2单元板尺寸： 160mm×160mm或 320*160物理模组队列数：宽64 点×高 64 点或 128*642、模组参数物理分辨率： 4096 点 / 板或 8192屏体重量： 18kg/ 平方最正确视距离： 3-30 米最正确视角：水平160 度，垂直 160 度3、屏体参数环境温度：存贮－25℃ ～45℃ 工作温度： -25 ℃～+70 ℃屏体亮度：≥ 1500cd/ ㎡相对湿度：≤ 90～95%工作电压： 220V± 10％显示屏最大功率： 15KW4、供电供电最大线径：国标电缆线，三相五线全彩色均匀功耗：约200-300 W/m2全彩色最大功耗：≤1000 W/ m2控制主机：联想（扬天系列）或同品位计算机以上操作系统： WINXP/WIN75、控制系统控制方式：同步控制显卡： DVI 显卡1）驱动器件：恒流ICN2038S SM16016 MBI5124，5153 等2）驱动方式：恒流1/32 扫描驱动3）刷新频次： 1000Hz/s4）帧频： 60Hz/S5）灰度 / 颜色： 4096 级，可显示 16.7M 颜色7）亮度调理方式：软件调理255 级可调8）视频信号： PAL/NTSC9）控制系统采纳： PCTV非线性编写卡＋ DVI 显卡＋全彩控制6、主要技术参数卡＋网线传输10）均匀无故障时间：≥ 10000 小时11）寿命：≥ 8 万小时12）平坦度：随意相邻像素间≤；模块拼接空隙 <0.5mm ；13）均匀性：像素光强、模块亮度均匀14）开关电源负荷： 5V/40A（友情电源）15）计算机显示模式： 800×600、1024×768 1920*108016）有效通信距离：≤ 80m（无中继）、超出100m光纤通信7、软件专业Led演播室以下为实质事例成效参照，大小为12 平方。

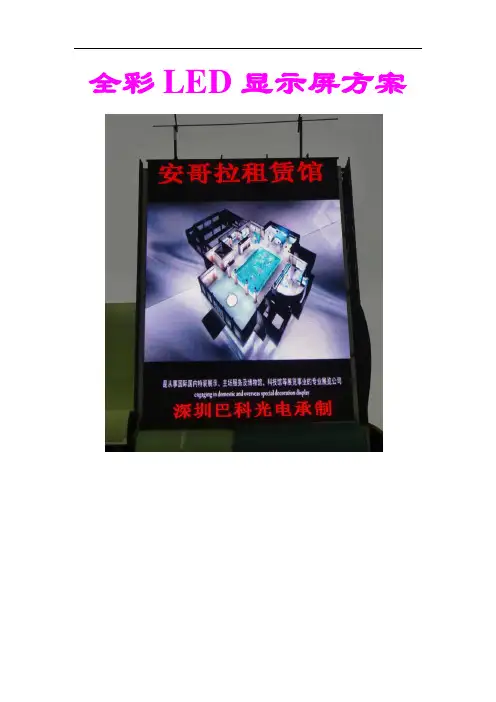

全彩LED显示屏方案工程方案一、公司介绍深圳市巴科光电科技有限公司是专业从事 LED 显示屏及相关行业的民营高新科技企业。

自2005年5月成立以来一直以做国际一流的视频显示设备为目标，坚持以技术合作与自主创新相结合的原则，实行高起点、高投入、高品质的技术发展战略，开发了一系列具有自主知识产权的新产品，全面实行严格的质量管理，力争做出的每一块单元规格、箱体、显示屏都成为业界精品。

公司产品种类齐全，从户内外单色条屏、信息屏、图文屏、双基色视屏到户内外全彩屏等产品，采用独有的领先技术，使LED显示图像更清晰、层次更丰富、色彩更绚烂！达到亮度高、寿命长、稳定性优、环保节能的国际标准。

广泛应用城市广场、广告传媒、灯光音响、舞台搭建、娱乐餐饮、展会、证券、铁路、公路、民航、医院、银行、房地产、体育场、电力部门等行业。

长期以来，巴科光电致力于建立友好、双赢的合作伙伴关系。

我们不仅建立了良好的国内合作伙伴与策略联盟，而且有广泛的国际策略伙伴，共享由国际合作与分工带来的利益。

国际策略和伙伴关系不仅扩大了海外的贸易（产品已经销往全球50多个国家和地区），使我们的出口额占总销售收入的 80%，而且提升了巴科光电的技术水平和管理水平，推进了国际质量标准认证，增强了行业竞争力。

此外，我们通过国际策略联盟加速了建立全球服务体系和销售网络的进程，并且以国际市场进一步支撑了我们扩展国内的系统和整体市场的战略构架。

如今，我们卓有成效的工作和在工作中日渐形成的质量意识、服务意识、用户意识越来越受到同行业及广大用户的认可和好评！诚信经营 , 技术创新 , 自我超越是深圳巴科光电科技有限公司一贯坚持的经营理念。

为满足市场对LED产品的需求为目标 , 我们将不断提高生产技术和生产设备的自动化水平 , 持续加强市场经营意识和服务理念 , 全方位推动LED光电系列产品应用于人类绿色照明光源的进程。

企业文化企业宗旨：让公司成为员工实现价值的理想园地。

ph2.5的达标标准一、PH2.5显示屏作为小间距LED显示屏的一种，具有高清、高亮、高色还原等特点，逐渐成为室内大屏幕应用的主流。

为了确保PH2.5显示屏在各方面都能够达到预期标准，制定了一系列的技术规范和达标标准，从而保障其在各种应用场景中的性能表现。

二、PH2.5显示屏技术特点小间距技术：PH2.5显示屏采用了小间距LED技术，实现了高分辨率、细腻的显示效果，适用于近距离观看场景。

高分辨率：PH2.5显示屏具备高像素密度，能够在相对较小的屏幕上展现出清晰的图像和文字，提供更真实、逼真的视觉体验。

色彩还原：通过采用先进的LED技术，PH2.5显示屏能够还原更丰富、更真实的色彩，满足专业应用场景对色彩还原度的要求。

高亮度：PH2.5显示屏在亮度方面有着出色的表现，能够在各种光照条件下都保持清晰可见，适用于室内明亮环境。

高刷新率：为了确保画面流畅度，PH2.5显示屏具备高刷新率，能够更好地满足高速动态场景的显示需求，避免画面闪烁和拖影现象。

三、PH2.5显示屏达标标准像素密度：根据应用场景和需求，PH2.5显示屏的像素密度应达到一定水平，确保在近距离观看时能够呈现细腻的图像和清晰的文字。

亮度标准：PH2.5显示屏的亮度应符合国家相关标准，以保证在各种环境下都能够提供清晰可见的显示效果。

色彩还原度：根据专业标准，PH2.5显示屏的色域和还原度应达到一定水平，以满足对于色彩准确性的要求。

均匀度：PH2.5显示屏的亮度均匀度应符合标准，避免出现亮暗不均或色差过大的情况。

稳定性：在长时间使用中，PH2.5显示屏应保持稳定的性能，不出现掉灯、死点等问题，确保长期可靠运行。

电源效率：PH2.5显示屏的电源效率应符合国家相关能效标准，以确保在长时间使用中能够保持低能耗状态。

防护性能：针对室内环境，PH2.5显示屏应具备一定的防尘、防潮、防静电等性能，提高产品的稳定性和使用寿命。

四、PH2.5显示屏在实际应用中的应用会议室应用：PH2.5显示屏适用于会议室大屏幕展示，高清晰度和高亮度确保与会人员清晰看到会议内容，提高会议效果。

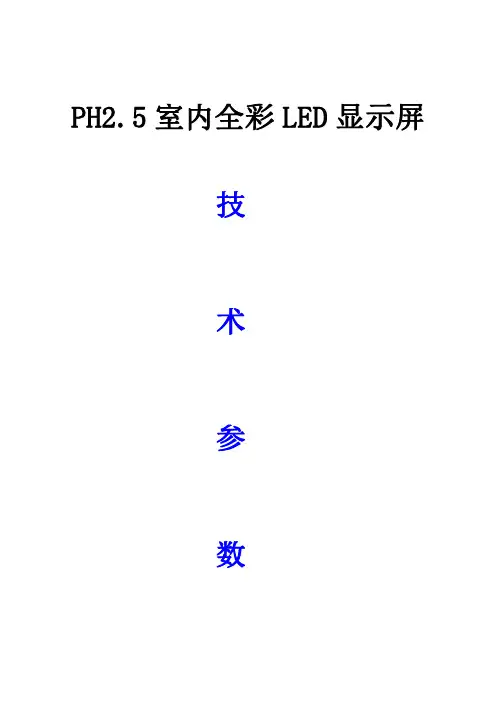

P2.5室内显示屏技术参数
模组参数
名称规格参数
模组点间距、分辨率、尺寸 2.533*2.514mm、60*68、152*171*2mm 像素结构、 LED封装方式1R1G1B、SMD2020
工作电压、模组功率DC4.5V、10W
驱动IC、扫描方式5124、1/30
HUB --
箱体参数
箱体材质、箱体净重(kg/箱体) 铸铝、9.5kg/箱体
箱体分辨率、尺寸、模组排列240*136、608*342*73mm、4*2 像素点密度156972 Dots/㎡白平衡亮度、白平衡色温500 CD/㎡、6000K-8000K
视角、屏面平整度、模组间隙H/V:160°/160°、＜0.1mm、＜0.1mm 最大功率、平均功耗360W/㎡、144W/㎡换帧频率、刷新频率、灰度/颜色60Hz、1920Hz、14bit 控制系统、系统支持CHIPSHOW、Windows XP,WIN 7
工作温度、防护等级-10~40℃、前/后：IP31/IP31
*根据配置不同，参数略有变化。

备注：仅供参考，欢迎来电咨询，最终解释权归属深圳市齐普光电子股份有限公司。

多功能报告厅室内全彩P2.5LED显示屏技术参数、要求.doc多功能报告厅室内全彩P2.5LED显示屏技术参数、要求序号货物名称P2.5 室内1全彩 LED显示屏技术规格一、技术参数★1、净屏显示面积4.56(w) ×2.5 （H） =11.4 平方★2、扫描方式 32 扫★3、PCB采用四层 1.6 厚板， ICN2038S★4、每张模组使用 24 颗驱动 IC ， 32 个行管控制，保证整屏的刷新和低灰均匀性，整屏效果好，不会出现扫描线、毛毛虫和鬼影。

★5、刷新频率：≥ 3800 帧/ 秒，效果非常好，手机、摄像机拍摄没有任何扫描线、鬼影、拖影现象，以保证直播时显示屏的效果。

★6、电源线： 35cm 红黑四线主线， 20cm 两线分线，接插件表面镀金，更耐拔插。

排线： 14cm 16PIN 排线，结构牢固，抗震抗拉能力强★7、每块模组独立控制，当其中一块模组不亮，不会影响后续模组造成整条不亮或整条闪。

二、功能要求★1. 视频播出功能：播放录像机、影碟机(VCD、DVD、LD) 等视频节目，满足文体活动的基本需求;播放摄像机，清晰、无闪烁的实进显示视频图像，实现各种节目的现场直播;亮度、对比度、饱和度、色度可以通过软件调节，调节范围为256 级 ;采用Line-Double功能将交错画面转换为非交错画面，进行移动补偿;可以播放AVI、 MOV、MPG、 DAT、VOB等多种格式的文件;具有 Video 影像压缩控制功能；具有重叠 (VGA+VIDE)、影像 (Video) 、 VGA三种显示模式 ;具有显示同步功能；有一路音频信号提供给功放使用，留有至少2 路摄像视频输入接口;★ 2.信息发布功能：全彩LED显示屏可以显示各种计算机信息、图形、图画及二、三维动画等，具有丰富的播放方式，显示滚动信息、通知等，存储数据信息容量大;播出系统具有多媒体软件，可灵活输入及播出多种信息 ; 可播放文本信息，播放形式可滚点、滚行、引入引出模式、可上移、左移，消息可循环播出。

P2.5项目规格书1、项目简介项目要求：屏幕尺寸：长25.6米x高0.32米；分辨率长：10240点x高128点。

序号名称规格数量单位备注1 P2.5模组长160mm*高320mm 160 Pcs2 接收卡Nova MRV336 40 pcs3 发送卡Nova MSD300 3 pcs4 电源Mean Well 200w 40 pcs5 电源、数据卡盒定制铁盒40 pcs 含线材2、显示屏参数2.1 模组参数显示模块尺寸（W×H）160mm×320mm 像素点（点数/ m2）160000点/ m2分辨率（W×H）64点×128点模组像素点数8192点2.2 管芯参数LED 波长（Typ）颜色/品牌视角国星封装2020 625nm±3 Red /changelight 水平视角：120°垂直视角120°528nm±2 Green /silan470nm±2 Blue /silan2.3 ParameterPixel pitch 2.5mmPixels Density 16000点/m²Average Power consumption 350W/m2Max Power consumpion 1000W/m2Whole screen modulearrangement L：160张 xH：1张Average no significantfailure time ≥10,000 hoursBrightness of white balance ≥1200cdService life ≥100,000 hoursModule uniformity ＜5%Blind spot rate ＜0.0001，Factory for 0；Best viewing distance ＞2.5MGray level RGB Each 4096 LevelShow the number of colors 68.7亿the protection grades IP43brightness control 100级Refresh rate ＞1920HZFrame rate 60HZScan mode 1/32scanPower supply AC220V/50HZControl mode Synchronize with computer monitor Data transmission Ultra - five types of cable Opration humidity 10%—90%RHTemperature -20℃～+50℃Operating system WINDOWS（98、2000、XP、win7）Control distance Cable 100m；Multimode fiber 300m，monomode optical fiber 10000m。

室内P2.5三合一一.室内全彩P2.5三合一显示屏参数：1、P2.5单元板参数2 、P2.5显示屏整体结构参数3 、P2.5显示屏技术参数序号项 目 参数与指标1 像素物理间距 2.5mm2 像素密度 160000点/M ²3 拼装结构 磁铁安装4 扫描方式 恒流1/32扫描5亮度 ≥1000cd/M ²6亮度调节 软件手动调节7 色温6500K-9300K 可调8 视角（水平/垂直） 水平：≥140°垂直：≥120°9 最佳可视距离3M ～30M 10 灰度等级 65536级灰度11扫描移位时钟 18.75MHZ 12 物理分辨率 点13 刷新频率400-1000Hz （不同恒流源刷新频率不同）14 屏幕寿命>100,000（Hrs ）15 屏幕MTBF （平均无故障时间） >5,000（Hrs ）16 盲点率≤万分之一17表面平整度 ±1mm18 工作环境温度/湿度0℃～45℃/10%～90%RH 19 存储环境温度/湿度-10℃～+55℃/10%～90%RH 20工作电压5V ±5%；规格 尺寸 像素间距 像素组成 分辨率 重量（g ） 基本单元板 320mm ×160mm 2.5mm 1R1G1B 2121三合一128点×64点220规格屏体含外框尺寸 LED 专用铝型材边框4.25X1.85=7.8621 功耗（峰值；平均值） 800W/M ²； 300～500W/M ²4、显示屏面积序号 设备名称 单位 有效显示面积（长X 宽） 有效显示点数 备注 1显示面积㎡4.16X1.76=7.32㎡1664X704二. P2.5三合一显示屏体报价产品名称显示屏名称数量 单位单价 小计 备注屏体部分海佳彩亮 P2.5LED 显示屏 7.32 ㎡诺瓦发送卡1张诺接收卡 26张秋叶原VGA 1 卷 秋叶原HDMA 1 卷友谊5V40A 电源48台 周 边 设 备诺瓦视频处理器V700 1 台 联想电脑 1 套 智能配电箱 1 套屏体结构及布线6平方屏体外部电缆线1 卷超五类通讯线 1 卷 屏体内部布线 1项乙方负责屏体内布线费LED 专用铝型材边框结构4.25X1.857.86 ㎡辅材1 项其他费用包装费用 1 项 运输 1 项 工程安装1项合计价格人民币：壹拾叁万壹仟伍佰玖拾玖圆整备：以上为整个显示屏的工程报价清单，除屏体同控制系统部分外，其它部分为可选项。
