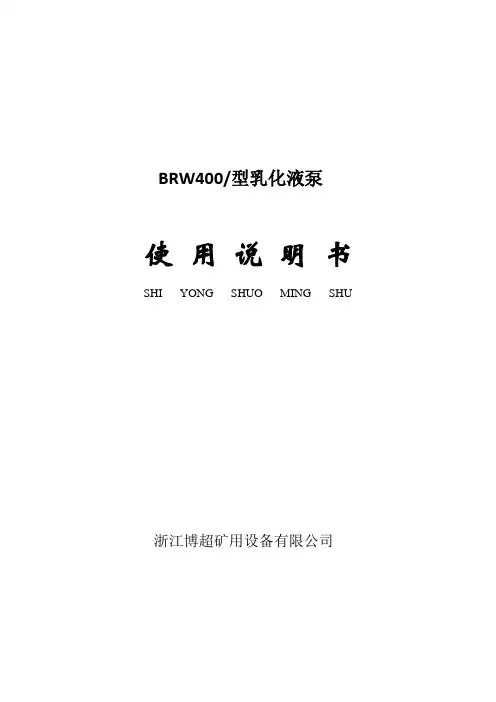

BRW400/31.5型乳化液泵使用说明书SHI YONG SHUO MING SHU浙江博超矿用设备有限公司安全警示1.严格按照本说明书进行操作，务必注意安全。
操作人员必须经过培训方可上岗。
2.使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。
3.蓄能器为高压容器，应按要求充规定压力的氮气。
对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。
4.警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。
目录一、概述 (1)二、主要技术参数 (1)三、工作原理与结构简介 (2)四、泵的使用 (5)五、泵的维护和保养 (6)六、泵的故障与排除方法 (8)七、随机备件和随机工具 (9)八、附图 (10)一、概述BRW400/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。
本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图1所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。
本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。
泵型号说明：工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）卸载阀出厂调定压力31.5 MPa卸载阀恢复工作压力卸载阀调定压力的80%～90%润滑油泵工作压力≮0.1MPa工作液含3%～5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。
BRW3 1 5/3 1 . 5型乳化液泵使用说明书一、概述BRW315/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。
本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。
泵型号说明：二、主要技术参数三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动，经一级齿轮减速，带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出，从而使电能转换成液压能，输出高压液体供液压支架工作时使用。
其液压原理图如下：液压系统原理图乳化液泵、电动机、蓄能器、卸载阀等固定于滑撬式底拖上组成乳化液泵总成（图1）。
1、乳化液泵（图2）乳化液泵主要由曲轴箱、高压钢套、泵头等组件组成。
泵的液力端采用五个分立的泵头组成，泵头下部安装吸液阀，上部安装排液阀，排液腔由一个高压集液块与五个分立的泵头高压出口相连，高压集液块一侧装有安全阀，另一侧装有卸载阀。
曲轴箱设有冷却润滑系统，安装在齿轮箱上的齿轮油泵经箱体下方的网式滤油器吸油，排出压力油经过设在泵吸液腔的油冷却器冷却后到中空曲轴润滑连杆大头。
在箱体曲轴下方设有磁性过滤器，以吸附润滑油中的铁磁性杂质。
在进液腔盖上方设有放气孔，以放尽该腔内空气。
在进液腔盖下方设有防冻放液孔，可放尽进液腔内液体。
齿轮油泵显示的油压是变化的，当冷油时（刚开泵时）油压较高，有时可＞1MPa,随着油温升高，油粘度下降，油压也下降，但只要*0.1MPa 即为正常。
2、安全阀（图3）安全阀是泵的过载保护元件，为二级卸压直动式锥阀。
调定工作压力为泵公称压力的110%〜115%。
3、卸载阀（图4）卸载阀主要由两套并联的单向阀、主阀及一个先导阀组成。
工作原理：泵输出的高压乳化液进入卸载阀后，分成四条液路。
第一条：冲开单向阀向支架系统供液。
第二条：冲开单向阀的高压乳化液经控制液路到达先导阀滑套下腔，给先导阀杆一个向上的推力。
BRW200/31.5型乳化液泵使用维护说明书1、概述1.1、产品特点BRW200/31.5型乳化液泵组与相应的乳化液箱配套共同组成乳化液泵站。
它是由防爆电动机通过轮胎式联轴器带动泵运转，具有结构紧凑、体积小、重量轻、压力流量稳定、运行平稳、安全性能强和使用维护保养方便等特点。
1.2、产品用途及适用范围BRW200/31.5型乳化液泵组主要用于为煤矿井下综合机械化采煤液压支架提供动力源，也适用于地面高压水射流清洗设备以及其它液压设备作为动力源。
1.3、型号含义修改顺序号公称压力MPa（31.5兆帕)公称流量L/min(200升/分）第二特征代号（W-卧式）第一特征代号（R-乳化液）泵1.4、使用环境条件非封闭的室内、室外和煤矿井下采掘工作面；环境温度0℃~45℃；介质温度10℃~40℃；有甲烷、煤尘等爆炸性气体的环境。
-2-2、技术特征(主要技术参数)进口压力常压公称压力31.5MPa公称流量200L/min曲轴转速561r/min柱塞直径50mm柱塞行程66mm柱塞数量3根电动机型号YBK2-315M-4电动机功率125kw电动机电压660/1140V电动机转速1480r/min安全阀型号FA-WS250/35安全阀工作压力35MPa安全阀公称流量250L/min安全阀调定压力34.7MPa~36.2卸载阀型号5XZF-WS卸载阀工作压力40Mpa卸载阀公称流量250L/min卸载阀调定压力35MPa卸载阀恢复压力26.25Mpa~29.75MPa蓄能器充气容积25L蓄能器额定压力31.5Mpa泵组外形尺寸2460mm×995mm×1265mm泵组重量2580kg工作介质乳化液(含5%乳化油的中性水混合液)乳化液箱容积1600L过滤精度105um卸载后泵的工作压力≤1.5MPa3、结构特征与工作原理：乳化液泵组由三相四级防爆电机、轮胎联轴器、乳化液泵、卸载阀、蓄能器等组成等组成，安装在共同的底拖上。
B R W／新编乳化泵说明书 The latest revision on November 22, 2020BRW315/31.5型乳化液泵使用说明书SHIYONGSHUOMINGSHU浙江博超矿用设备有限公司安全警示1.严格按照本说明书进行操作，务必注意安全。
操作人员必须经过培训方可上岗。
2.使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。
3.蓄能器为高压容器，应按要求充规定压力的氮气。
对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。
4.警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。
目录一、概述 (1)二、主要技术参数 (1)三、工作原理与结构简介 (2)四、泵的使用 (5)五、泵的维护和保养 (6)六、泵的故障与排除方法 (8)七、随机备件和随机工具 (9)八、附图 (10)一、概述BRW400/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。
本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图1所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。
本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。
泵型号说明：工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）进水压力常压公称压力31.5MPa公称流量315L/min曲轴转速650r/min柱塞直径45mm柱塞行程66mm柱塞数目 5电机功率200kW外型尺寸（长×宽×高）3380×1235×1360总重量4100kg安全阀出厂调定压力34.7～36.2MPa卸载阀出厂调定压力31.5MPa卸载阀恢复工作压力卸载阀调定压力的80%～90%润滑油泵工作压力≮0.1MPa工作液含3%～5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。
BRW400/31.5型乳化液泵使用说明书SHI YONG SHUO MING SHU浙江博超矿用设备有限公司安全警示1.严格按照本说明书进行操作，务必注意安全。
操作人员必须经过培训方可上岗。
2.使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。
3.蓄能器为高压容器，应按要求充规定压力的氮气。
对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。
4.警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。
目录一、概述 (1)二、主要技术参数 (1)三、工作原理与结构简介 (2)四、泵的使用 (5)五、泵的维护和保养 (6)六、泵的故障与排除方法 (8)七、随机备件和随机工具 (9)八、附图 (10)一、概述BRW400/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。
本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图1所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。
本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。
泵型号说明：工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）卸载阀出厂调定压力31.5 MPa卸载阀恢复工作压力卸载阀调定压力的80%～90%润滑油泵工作压力≮0.1MPa工作液含3%～5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。
B R W400／31[1].5乳化泵说明书-CAL-FENGHAI.-(YICAI)-Company One1使用说明书SHI YONG SHUO MING SHU（二○○七年元月版）·五柱塞：运转平稳·乳化液及清水均可使用·压力润滑、强制冷却润滑油·新型卸载阀：可靠、大流量·高压力、大流量、大功率无锡煤矿机械厂有限公司地址：江苏省无锡市中南路28号邮编：214024电话：05 传真：05销售处电话：05 传真：05E-mail：2安全警示1.严格按照本说明书进行操作，务必注意安全。
操作人员必须经过培训方可上岗。
2.使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。
3.蓄能器为高压容器，应按要求充规定压力的氮气。
对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。
4.警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。
3目录一、概述 (1)二、主要技术参数 (1)三、工作原理与结构简介 (2)四、泵的使用 (5)五、泵的维护和保养 (6)六、泵的故障与排除方法 (8)七、随机备件和随机工具 (9)八、附图 (10)45一、概述BRW400/型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。
本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图1所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。
本产品符合《MT/煤矿用乳化液泵站 乳化液泵》标准。
泵型号说明：工厂产品特征代号 主参数公称压力（兆帕） 主参数公称流量（升/分）第二特征代号（“W ”表示卧式结构） 第一特征代号（“R ”表示乳化液） 泵（“B ”表示泵）柱塞数目5电机功率250kW外型尺寸（长×宽×高）3380×1235×1360总重量4500kg安全阀出厂调定压力～卸载阀出厂调定压力 MPa卸载阀恢复工作压力卸载阀调定压力的80%～90%润滑油泵工作压力≮工作液含3%～5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。
使用说明书SHI YONG SHUO MING SHU（二○○七年元月版）·五柱塞：运转平稳·乳化液及清水均可使用·压力润滑、强制冷却润滑油·新型卸载阀：可靠、大流量·高压力、大流量、大功率无锡煤矿机械厂有限公司地址：江苏省无锡市中南路28号邮编：214024电话：05 传真：05销售处电话：05 传真：05E-mail安全警示1.严格按照本说明书进行操作，务必注意安全。
操作人员必须经过培训方可上岗。
2.使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。
3.蓄能器为高压容器，应按要求充规定压力的氮气。
对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。
4.警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。
目录一、概述 (1)二、主要技术参数 (1)三、工作原理与结构简介 (2)四、泵的使用 (5)五、泵的维护和保养 (6)六、泵的故障与排除方法 (8)七、随机备件和随机工具 (9)八、附图 (10)一、概述BRW400/型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。
本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图1所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。
本产品符合《MT/煤矿用乳化液泵站乳化液泵》标准。
泵型号说明：工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）柱塞数目5电机功率250kW外型尺寸（长×宽×高）3380×1235×1360总重量4500kg安全阀出厂调定压力～卸载阀出厂调定压力MPa卸载阀恢复工作压力卸载阀调定压力的80%～90%润滑油泵工作压力≮工作液含3%～5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。
BRW80/15乳化液泵使用操作规程一、一般规定第1条未经专门培训，未持合格证的人员不准操作泵站。
第2条按规定压力供液，不准随意更改。
第3条各种液压、电气保护装置必须灵敏可靠，不准甩掉，特殊情况，应制定措施报总工程师批准，但不允许长期无保护运行。
第4条按规定配制乳化液，配比严格控制在3%～5%。
第5条设备初次运转150小进后，更换润滑油，以后每运转300小时应更换润滑油。
二、启动前的检查第6条各部件的连接螺栓是否齐全、牢固，特别要仔细检查泵柱塞盖的螺钉。
第7条泵站至工作面的管路接头连接是否牢靠、漏夜。
第8条各截止阀的手柄是否灵活可靠、吸液阀、手动卸载阀及工作面回液阀是否在开启位置，向工作面供液的截止阀是否在关闭位置，各压力表是否齐全、完整、动作灵敏。
第9条乳化液有无析油、析皂、沉淀、变色、变味等现象；液面是否在液箱的2/3高度位置以上，润滑油是否达到规定位置。
三、启动程序第10条确认无误后，把吸液腔空气放尽并出液，拧紧放气堵。
第11条打开乳化液箱上的吸液管及回液管上的阀门。
第12条点动电机，观察电机转向与箭头所示方向是否一致，否则应将开关换向。
第13条启动电动机，空载运行5-10分钟，然后慢慢关闭手动卸载阀，使泵压逐渐升到额定值，然后按要求进行检查，发现问题，及时处理，否则不准工作。
第14条接到工作面开车信号后，启动电动机，慢慢打开向工作面供液管路上的截止阀，开始向工作面供液。
四、运转中的注意事项第15条运转过程中应注意以下事项：（1）各种仪表显示情况。
（2）机器声音是否正常。
（3）机器温度是否超限，油温应低于85℃（4）乳化液箱中的液位是否保持在规定范围内。
（5）柱塞是否润滑，密封是否良好。
（6）乳化液箱内乳化油液面是否有污染物。
（7）当环境温度小于0℃时，停泵后必须将吸液腔内乳化液放尽，以免冻坏箱体。
第16条发现下列情况之一时，应立即停泵：（1）异声异味；（2）温度超过规定；（3）压力表指示不正常；（4）乳化液温度超过40℃，或乳化液箱中液面低于规定位置；（5）控制阀失效、失控；（6）过滤器损坏或被堵不能过滤；（7）供液管路破裂、脱开，大量泄液。
BRW400/型乳化液泵使用说明书SHI YONG SHUO MING SHU浙江博超矿用设备有限公司安全警示1.严格按照本说明书进行操作，务必注意安全。
操作人员必须经过培训方可上岗。
2.使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。
3.蓄能器为高压容器，应按要求充规定压力的氮气。
对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。
4.警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。
目录一、概述 (1)二、主要技术参数 (1)三、工作原理与结构简介 (2)四、泵的使用 (5)五、泵的维护和保养 (6)六、泵的故障与排除方法 (8)七、随机备件和随机工具 (9)八、附图 (10)一、概述BRW400/型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。
本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图1所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。
本产品符合《MT/煤矿用乳化液泵站乳化液泵》标准。
泵型号说明：工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）卸载阀出厂调定压力MPa卸载阀恢复工作压力卸载阀调定压力的80%～90%润滑油泵工作压力≮工作液含3%～5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。
其液压原理图如下：液压系统原理图乳化液泵、电动机、蓄能器、卸载阀等固定于滑撬式底拖上组成乳化液泵总成（图1）。
