施工现场临时用电安全规范
施工现场临时用电安全规范一、工程概况本项目为某建筑施工现场临时用电安全规范施工方案。
工程位于XX市XX区，主要包括建筑工程、装饰工程、安装工程等。
工程占地面积XX平方米，总建筑面积XX平方米。
根据工程特点及施工要求，为确保施工现场临时用电安全，特制定本施工方案。
二、用电管理1. 用电管理制度（1）施工现场应建立健全用电管理制度，明确各级管理人员职责，实行用电安全责任制。
（2）施工现场应设立专门负责临时用电管理的电工班，负责施工现场临时用电的安装、维修和拆除工作。
（3）施工现场应定期进行用电安全检查，及时消除安全隐患。
2. 用电负荷（1）根据工程特点和施工需求，合理计算施工现场用电负荷，确保供电设备满足施工需求。
（2）施工现场用电设备应根据负荷合理分配，避免超负荷运行。
（3）施工现场应配置足够的电源线路和配电设备，确保供电稳定。
三、电工1. 电工人员要求（1）电工人员必须持有国家有关部门颁发的电工操作证，方可从事施工现场临时用电工作。
（2）电工人员应具备一定的电气知识和实际操作经验，熟悉施工现场临时用电规范。
（3）电工人员应定期参加培训，提高业务水平。
2. 电工职责（1）负责施工现场临时用电的安装、维修和拆除工作。
（2）定期检查用电设备、线路，发现问题及时处理。
（3）做好用电设备的保养工作，确保设备正常运行。
四、安全距离与外电防护1. 安全距离（1）施工现场用电设备、线路与其他设施、建筑物之间应保持一定的安全距离。
（2）架空线路与地面、建筑物、构筑物及其他设施的最小安全距离应符合国家规定。
2. 外电防护（1）施工现场应采取措施，防止外部电源误入施工区域。
（2）施工现场应设置明显的安全警示标志，提醒施工人员注意外电危险。
（3）在施工过程中，如遇外电线路损坏或漏电，应立即采取隔离、停电等安全措施，并报告有关部门进行抢修。
五、电缆线路1. 电缆线路布置（1）电缆线路应根据施工图纸进行合理布置，避免交叉、重叠，确保线路走向清晰、整齐。
施工临时用电安全作业规程
施工临时用电安全作业规程一、总则1. 为确保施工现场临时用电的安全运行，保障施工人员的身体安全，减少用电事故的发生，制定本安全作业规程。
2. 本规程适用于施工现场临时用电安全作业，包括电缆铺设、设备安装、接地处理等工作。
3. 所有参与临时用电作业的人员，必须按照本规程进行操作，严格遵守电气安全操作规范。
4. 施工临时用电作业必须由持有相应电工证书的合格人员负责，确保操作人员具备相关电工操作技能和知识。
二、施工临时用电设备的设置1. 临时用电设备（如电缆、配电箱等）必须经过合格的选型和验收，并经过专业人员安装和调试后方可使用。
2. 临时用电设备应符合国家标准和电气安全要求，设备的负荷能力要与用电负荷相匹配，避免过载或短路等安全隐患。
3. 临时用电设备必须保持整洁，并设置防护措施，防止物体、雨水等进入设备内部导致故障。
4. 临时用电设备的接地必须符合规范要求，确保设备与大地的良好连接，避免电气事故的发生。
三、临时用电的安全操作1. 在进行施工临时用电作业之前，必须先检查用电设备的工作状态，确保电源、电缆等设备正常运行。
2. 临时用电设备的开关箱、配电箱等必须设有可查看的工作指示灯，以便及时了解设备的运行情况。
3. 临时用电设备在长时间运行过程中，应定期检查设备温度变化、电源电压、电流等参数，发现异常情况要及时处理。
4. 在进行电缆敷设时，应保持电缆的完好，不得有损坏或暴露的情况，避免电击事故的发生。
5. 电缆的接头必须牢固可靠，使用绝缘胶带和绝缘套管等材料进行绝缘包裹，确保电缆接触处不受潮湿和外力干扰。
6. 在使用临时用电设备时，操作人员必须穿戴符合要求的绝缘手套、绝缘鞋等个人防护用品，确保自身安全。
7. 操作人员在接触带电部位时，必须使用工具或绝缘设备，避免直接用手触摸带电部件，减少触电风险。
四、临时用电事故应急处理1. 一旦发生临时用电事故，首先要立即切断电源，确保施工人员的生命安全。
2. 针对不同类型的临时用电事故，各种应急处理工作必须得到及时的执行，避免进一步的事故扩大。
施工现场临时用电安全操作规程
施工现场临时用电安全操作规程为了确保施工现场临时用电的运行安全，保障工人和现场设备的安全，特制定以下操作规程。
一、施工现场临时用电设备选购与安装1.选用符合国家标准、有质量保证的产品，如电缆、插座、配电箱等。
2.选购或制造电缆时，需考虑电缆的长度、电流和电压等技术参数，并按照规定进行安装。
3.安装配电箱时，需考虑其放置位置、箱体防护等级、自来电和临时用电的切换等，并根据需要进行标识和警示。
4.安装插座时，应选择符合国家标准的、符合配电箱额定电流、电压的插座，每个配电箱内的插座数量应符合要求。
二、施工现场临时用电线路及设备维护保养1.临时用电线路要求平整，结构牢固、不影响行人和车辆通行，且需保持干燥、无积水。
2.定期检查和维护临时用电设备，确保其正常工作，如电缆和插座的整体情况、接触良好、无损伤等。
3.发现电缆、插座等设备有损坏、漏电等情况，应立即停止使用，并及时检修维护。
4.定期对设备进行安全检测，如测量绝缘电阻、接地电阻等，确保设备符合安全标准。
三、施工现场临时用电安全操作规程1.需指定专人负责临时用电设备的操作与管理，他们应具备相应的电工知识和技能，严格按规章制度操作，对工人进行安全培训。
2.禁止在临时电源设备周围进行堆放易燃物品或杂物，禁止私拉乱接电线，凡有违纪行为者要严肃处理，严防触电和火灾事故。
3.施工期间特别要设专人随时巡视临时用电线路设备的情况，保持设备运行状态良好，并建立预防事故的应急措施。
4.施工现场应根据需要短暂开启相应电线及负载，保证安全优先，并对设备工作情况进行及时记录。
四、临时用电场地的清理与维护1.每天结束工作前，必须对现场临时用电设备进行清理检查，保证设备完好无损。
2.工地施工完毕后，应及时拆除临时用电线路设备，清理占用的公共场地，恢复原样并加强表面环境的保洁工作。
3.存放电缆等临时用电设备时，要分类堆放且定期清洗及消毒。
准以下是本施工现场临时用电安全操作规程，所有工作人员都应严格遵守，确保现场临时用电的安全运行，保障工人和现场设备的安全。

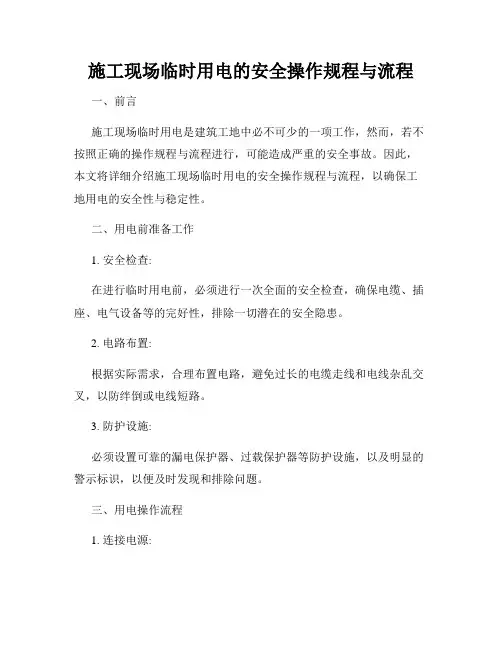

施工现场临时用电的安全操作规程与流程
施工现场临时用电的安全操作规程与流程一、前言施工现场临时用电是建筑工地中必不可少的一项工作，然而，若不按照正确的操作规程与流程进行，可能造成严重的安全事故。
因此，本文将详细介绍施工现场临时用电的安全操作规程与流程，以确保工地用电的安全性与稳定性。
二、用电前准备工作1. 安全检查:在进行临时用电前，必须进行一次全面的安全检查，确保电缆、插座、电气设备等的完好性，排除一切潜在的安全隐患。
2. 电路布置:根据实际需求，合理布置电路，避免过长的电缆走线和电线杂乱交叉，以防绊倒或电线短路。
3. 防护设施:必须设置可靠的漏电保护器、过载保护器等防护设施，以及明显的警示标识，以便及时发现和排除问题。
三、用电操作流程1. 连接电源:a. 确保相关电源已经切断，并使用万用电表或电压表测量电源电压为零，确保安全连接。
b. 使用标准电缆连接电源，插头应完好无损，插座应稳定可靠。
2. 安全分配用电:a. 根据具体需求，合理划分用电区域，避免电线过载。
b. 按照规定的容量进行用电分配，确保用电平衡。
3. 安全使用电器设备:a. 使用符合国家安全标准的电器设备，确保设备质量可靠。
b. 在使用前，应检查设备的外观是否完好，无松动或损坏的部分，确保使用安全。
4. 定期检查:a. 定期检查电源连接是否牢固，电缆是否正常，保持工作环境的整洁有序。
b. 定期检查防护设施是否有效，漏电保护器是否正常工作。
5. 收尾工作:a. 施工结束后，必须及时切断电源，拔掉插头，清理工作现场，将所有电气设备妥善存放。
b. 对电缆、插座等进行清洗与维护，确保下次使用时的安全性。
四、事故应急处理1. 发生漏电或火灾事故时，应立即切断电源，使用灭火器材进行扑救，并及时报警。
2. 发现电气设备存在安全隐患时，应立即停止使用，并上报相关负责人进行处理。
3. 人身伤害事故应立即报告，并进行紧急救治，确保人员安全。
五、结束语通过遵循施工现场临时用电的安全操作规程与流程，可以最大程度地减少用电安全事故的发生。
工程项目现场临时用电安全一般规定(4篇)
工程项目现场临时用电安全一般规定一、总则在工程项目现场进行临时用电时，必须严格按照相关规定进行操作，确保用电安全，预防电气火灾事故的发生。
项目部负责人应组织全体工作人员参加用电安全培训，并根据具体情况制定本项目的临时用电安全管理制度。
二、电缆布线1. 电缆敷设应按照国家规定的规范进行，不得悬空敷设或敷设在没有保护措施的地方。
2. 电缆敷设时应避免与易燃物接触，避免与尖锐物品相撞，以免导致电缆损坏或电气火灾。
3. 电缆应定期检查，发现有破损或老化的电缆应及时更换。
三、用电设备及电气线路1. 临时用电设备应具有合格的安全标志，且符合国家相关标准。
2. 用电设备可靠接地，接地电阻不得大于4Ω。
3. 用电设备和电气线路应定期检查，保持干净、整洁，无杂物堆放。
4. 用电设备和电气线路维修保养工作应有专人负责，维修工作应在断电状态下进行。
四、临时用电线路管理1. 临时用电线路布置应合理，并设置完好的防护措施，防止人员误碰。
2. 临时用电线路应与其他线路分开布置，如有需要交叉布置时，应保持安全距离。
3. 临时用电线路的连接应稳固可靠，不得有裸露的导线，避免短路或触电事故。
4. 临时用电线路接线盒应设在通风良好的地方，不得堆放易燃、易爆物品。
五、用电操作规定1. 用电时，必须严格按照电气设备的额定电流使用，不得超载使用。
2. 用电设备操作人员必须经过专业培训，持证上岗，熟悉设备操作规程，做到安全、规范。
3. 现场用电应进行定期检查，发现问题及时处理，确保设备正常工作。
4. 用电设备的使用人员不得擅自改变接线、拆卸设备，必须由专业人士操作。
六、灭火设备配置1. 工程项目现场应配备灭火器材，并设置在易燃易爆区域附近，以便及时进行灭火。
2. 灭火器材应有定期维护，保持工作状态，使用人员应熟悉灭火器材的使用方法。
七、应急预案1. 工程项目现场应制定临时用电安全应急预案，并进行演练和培训。
2. 应急预案中应包含电气火灾的应对措施、报警流程、人员疏散等内容。
施工现场临时用电措施安全方案完整版
施工现场临时用电措施安全方案完整版一、工程概况本工程为某施工现场临时用电措施安全方案，主要包括施工现场的临时用电线路、设备安装及用电安全措施等。
工程地点位于XX市XX区，占地面积约XX 平方米，工程性质为建筑工程。
施工周期预计为XX个月。
为保证施工现场临时用电安全，特制定本方案。
二、用电管理1. 用电管理制度（1）建立健全用电管理制度，明确用电管理部门及人员职责。
（2）实行用电计划管理，合理分配用电负荷，确保用电安全。
（3）定期对用电设备进行检查、维护，确保设备安全运行。
2. 用电负荷（1）根据施工现场需求，合理计算用电负荷，确保供电设施满足需求。
（2）合理配置电线电缆，避免过载运行。
（3）临时用电设备应选用符合国家标准的合格产品。
三、电工1. 人员要求（1）电工应具备相应的电工操作证，持证上岗。
（2）电工应熟悉施工现场的临时用电设施，掌握用电安全知识。
（3）电工应具备较强的责任心，严格遵守用电管理制度。
2. 岗位职责（1）负责施工现场临时用电设施的安装、维护和拆除。
（2）负责检查用电设备的安全运行情况，发现问题及时处理。
（3）负责对施工现场人员进行用电安全培训，提高安全意识。
四、安全距离与外电防护1. 安全距离（1）施工现场的临时用电线路应与建筑物、构筑物保持一定的安全距离。
（2）架空线路与地面的距离：低压线路不小于2.5米，高压线路不小于4米。
（3）电缆线路与地面的距离：不小于0.3米。
2. 外电防护（1）对施工现场周边的外电线路进行排查，确保无安全隐患。
（2）在施工现场设置安全警示标志，提醒施工人员注意外电线路。
（3）对可能受外电线路影响的施工区域，采取相应的防护措施。
五、电缆线路1. 电缆线路设计（1）根据用电负荷计算，合理选择电缆类型、截面面积和长度。
（2）电缆线路应满足施工需求，同时考虑安全、可靠、经济等因素。
（3）电缆线路设计应符合国家相关标准和规定。
2. 电缆敷设（1）电缆敷设前应检查电缆外观，确保无破损、老化等缺陷。
施工现场临时用电安全操作规程
施工现场临时用电安全操作规程一、用电前准备工作1、施工现场临时用电前，必须进行用电设备检查，确保设备完好无损，电缆、插座、开关等设备应具备防水、防火等必要安全功能。
2、检查用电线路是否符合工程负荷要求，避免过载使用。
3、用电前应检查临时用电线路是否正确接地，确保接地良好，防止漏电。
4、施工现场临时用电前，必须向现场人员进行安全操作培训，提高他们的用电安全意识。
二、用电设备的安全操作1、在使用临时用电设备时，必须按照使用说明书进行正确操作，严禁随意调整、拆卸设备。
2、禁止用湿手接触临时用电设备或开关。
3、禁止在用电设备周围堆放易燃物品，以免发生火灾。
4、禁止私拉乱接电线，严禁无电工操作证书人员进行电气设备安装和维修。
三、临时用电线路的安全操作1、临时用电线路应保持整洁，避免踩踏、压坏或拉扯线缆。
2、使用过程中应定期检查用电线路的接头是否松动，如发现应及时处理。
3、禁止将电线悬挂在高空或交叉线路上，以免发生跌落事故。
4、禁止在雨天或潮湿环境下使用临时用电线路。
四、漏电保护措施1、临时用电线路应安装漏电保护器，确保人身安全。
2、漏电保护器应定期检测漏电保护功能，确保正常工作。
3、如漏电保护器发生故障，应及时更换或修理，不能继续使用。
五、电器设备的故障处理1、如发现电器设备发生故障或异常情况，应立即停止使用，并由专业的维修人员进行维修。
2、禁止私自对电器设备进行拆卸和修理。
3、不得在用电设备表面喷水或用潮湿的布擦拭设备。
六、用电安全防范措施1、施工现场临时用电时，应设置明显的警示标志，提醒人员注意电器设备，避免触电事故。
2、在临时用电位置周围设置防护栏杆，防止人员误触电器设备。
3、临时用电设备应进入封闭区域，禁止非工作人员靠近。
4、临时用电设备应定期检查，确保设备正常工作。
七、用电事故应急处理1、如发生电器设备漏电、起火等事故，应立即切断电源，并通过报警器报警。
2、发生电气事故时，应立即采取逃生措施，并进行急救处理。
施工现场临时用电安全技术规程
施工现场临时用电安全技术规程前言为了保障在工程建设过程中施工人员及其他人员的生命安全和财产安全，特制定本施工现场临时用电安全技术规程，用以规范施工现场临时用电的使用及相关工作。
一、施工现场临时用电的管理1.1 在施工现场需根据施工需要设置电源及配电系统，使用前必须经过专业技术人员的验收。
1.2 电源箱应放置于通风、干燥地方。
使用电源箱时应密封、牢固、良好接地，并配备故障及漏电保护器等完善的电气保护设备及漏电保护计量装置。
1.3 施工现场的电源及配电系统应合理布置、物理隔离，并设置明显的安全警示牌。
二、临时用电设备的管理2.1 安全用电设备应符合国家标准并取得产品质量检验合格证书。
设备的安装和连接必须按照工程图纸的要求进行。
2.2 电线电缆应采用导电性能好、耐磨、耐擦伤、不易老化的材料制作。
电线电缆在布线过程中应保持平整、规整，在通风良好的地方敷设。
2.3 电器插座、开关及其他电器设备的安装要牢固可靠，且应安装在配线箱等设备内部或专用室内，以免触电危险。
2.4 施工现场上的钢管及铁件不能用来架设电线，以免电线短路，应采用专用工具或设备来架设电线。
2.5 在维修、更换设备及更换电线电缆时，必须将电器设备及配线箱等电气设备切断电源，以免触电事故发生。
三、施工现场临时用电的操作3.1 施工现场临时用电应按规定的用电量进行施工作业。
3.2 电动工具应按规定选用符合标准的类别及型号，使用前应经过安全检查，质量存疑或有缺陷的禁止使用。
3.3 施工现场上高空及易燃易爆区域使用电气设备时，应采用安全保护板或施工脚手架等安全设施，以免电气器材脱落引起意外。
3.4 施工现场临时用电时，应保证施工环境的良好通风，以免电器设备热损坏或出现短路等现象。
四、施工现场临时用电的安全防范4.1 施工现场的电工作业必须由持有电工资格证书的专职电工来进行。
4.2 在施工现场不能将电线裸露，以免触电事故的发生。
同样，也应禁止使用盲插和拼接电线等行为。
施工临时用电安全作业规程
施工临时用电安全作业规程施工临时用电是工地施工过程中非常重要的一个环节，也是施工人员安全工作的一项重要内容。
为了确保施工临时用电安全，制定一套科学合理的施工临时用电安全作业规程是非常有必要的。
下面我们就来详细介绍一下施工临时用电安全作业规程。
施工临时用电安全作业规程（二）1. 施工临时用电设备的选用1.1 选用符合国家安全标准的电缆、插座、电箱等设备。
1.2 购买设备时应注意检查产品合格证和厂商产品质量报告，确保设备的质量和安全性能。
1.3 工地电缆的选用应符合施工需求，且要求达到所规定的电压等级。
2. 施工临时用电设备的安装与接线2.1 施工临时用电设备的安装位置应远离易燃、易爆或易腐蚀的物质，以及防水设备等。
2.2 设备的接线必须符合电气安装规范，遵循正确的接线方法，保证接线牢固可靠。
2.3 设备接地应符合相关规定，确保工地临时用电安全。
3. 施工临时用电设备的维护与保养3.1 定期对临时用电设备进行检查，发现问题及时修理或更换。
3.2 临时用电设备不得私自拆卸，更换或修理必须由专业人员进行。
3.3 在使用过程中严禁私拉乱接电缆，防止造成电线短路、火灾等安全事故。
4. 施工临时用电设备的用电安全4.1 用电过程中禁止私拉乱接电线，确保线路的安全可靠。
4.2 临时用电设备不得超负荷使用，避免引发电线过热、起火等安全事故。
4.3 机具使用完毕后应切断电源开关，避免长时间接通电源。
5. 施工临时用电设备的避雷与防护5.1 在雷雨天气，应切断电源开关，避免因雷击导致的安全事故。
5.2 施工现场应配备雷电防护装置，确保临时用电设备的安全。
6. 施工临时用电设备的消防安全6.1 施工现场应配备灭火器材，定期检查灭火器是否过期或失效。
6.2 临时用电设备不得安装在易燃、易爆场所。
6.3 电线电缆接头处应采取防水、防火措施，确保设备的消防安全。
7. 施工现场人员的安全常识及操作要求7.1 施工现场人员必须经过相关培训，具备必要的施工临时用电安全知识。

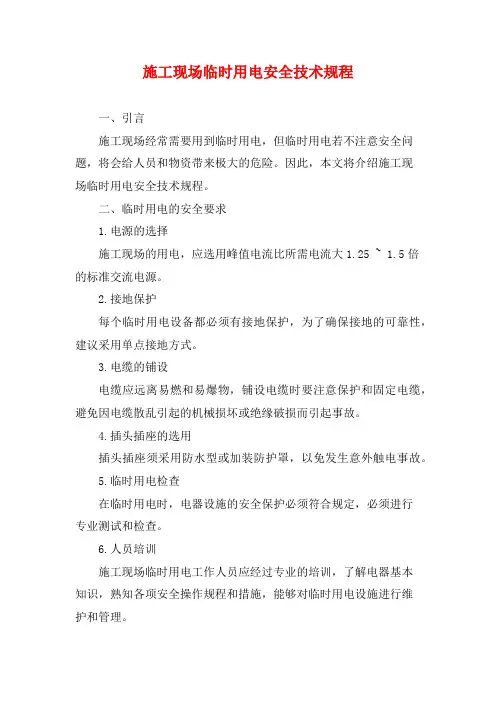

施工现场临时用电安全技术规程
施工现场临时用电安全技术规程一、引言施工现场经常需要用到临时用电，但临时用电若不注意安全问题，将会给人员和物资带来极大的危险。
因此，本文将介绍施工现场临时用电安全技术规程。
二、临时用电的安全要求1.电源的选择施工现场的用电，应选用峰值电流比所需电流大1.25 ~ 1.5倍的标准交流电源。
2.接地保护每个临时用电设备都必须有接地保护，为了确保接地的可靠性，建议采用单点接地方式。
3.电缆的铺设电缆应远离易燃和易爆物，铺设电缆时要注意保护和固定电缆，避免因电缆散乱引起的机械损坏或绝缘破损而引起事故。
4.插头插座的选用插头插座须采用防水型或加装防护罩，以免发生意外触电事故。
5.临时用电检查在临时用电时，电器设施的安全保护必须符合规定，必须进行专业测试和检查。
6.人员培训施工现场临时用电工作人员应经过专业的培训，了解电器基本知识，熟知各项安全操作规程和措施，能够对临时用电设施进行维护和管理。
三、施工现场临时用电安全管理措施1.设立专人负责负责临时用电设备的采购、验收、安装、运行、维护和拆卸。
应指定专人负责，确保人员在明确的岗位责任下对临时用电设施进行安全管理。
2.安全检查制度定期对临时用电设施进行安全检查，检查包括：电气设备的安全地址、电器接地保护、电器接地保护的可靠性、插座开关和插头的引线线缆是否损坏、插座插座是否正常使用、用电设施的防护措施是否完整、临时用电设施规格是否符合要求等。
3.安全警示标识在临时用电安全管理工作中，应事先制定好安全警示标志，分别贴在危险点位附近和安全距离以外的区域。
四、施工现场临时用电应急措施一旦发生电气事故，必须立即采取有效的应急措施，切断电源，并检查相关设施是否安全可靠，及时呼救，将伤害降到最低。
五、总结施工现场临时用电的安全问题直接关系到人员和物资的安全。
因此，在使用临时用电时，应注意选择安全可靠的电源和设备，并采取相应的安全管理措施，以确保施工现场临时用电的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目部施工临时用电方案及安全用电规程Document number：BGCG-0857-BTDO-0089-2022XX集团有限责任公司安徽省XX公路XX段安全生产管理文件临时施工用电方案编制：审核：批准：XX集团有限责任公司二0一五年六月十九日XX 第三工程局安徽省XX公路XX段项目部施工用电方案及安全用电方案一、编制依据1、国标《建设工程施工现场供用电安全规范》GB50194-93。
2、国家建设部《施工现场临时用电安全技术规范》JGJ46-2005。
3、安徽省XX公路XX段施工组织设计。
二、总则1、为贯彻“安全第一，预防为主”的方针，加强安全用电的管理工作，保障人身及国家财产的安全，特制定本方案及规程。
2、本方案规程根据《电气安全工作规程》、《电气设备运行管理规程》以及《建筑安装工人安全技术操作规程》中的有关规定，并结合施工的实际情况而制定。
3、本方案规程适用于本工程项目内的所有施工用电及临时性设施的用电作业、管理。
4、本方案及规程规定凡未明确的部分，均应按国家有关部门及当地供电局颁发的有关规定执行。
三、工程概况项目位于安徽省XX县南部，地处长江北岸，皖、赣、鄂三省交汇处，起点接望江县，终点接湖北省黄梅县，路线全长公里.全线按双向四车道一级公路标准建设，设计行车速度80公里/小时，路基宽度采用米，设计汽车荷载：公路-I级四、施工现场主要用电机械设备五、确定电源进出线、用电设备的位置及线路走向1、根据施工现场场地情况、工程量及工期要求而确定的机械需求量，合理确定施工机械的场地位置，然后确定配电室、总分配电箱的位置及线路走向。
2、从变压器引线至配电室，配电室设总配电柜，从总配电柜引出各个供电系统供应施工机械设备生产用电、生活照明用电。
六、用电负荷计算及变压器选配1、用电高峰期设备使用量分析：当拌合站启动时，为施工用电高峰期，此时作为申请供电量依据。
2、施工高峰期供电设备总需求容量计算：200KW+200KW+650KW=1050KW3、变压器：水稳拌合站额定功率为200KW，沥青混凝土拌合站额定功率为650KW，综合考虑，采用由电力公司购买的200KVA变压器1台、1000KVA变压器1台。
变压器均经电力公司试验检测合格。
七、配电线路负荷计算及导线选配（一）系统布设说明1、施工现场供电采用TN-S系统布设。
2、变压器编号S，相应系统主干线代码S-P1、S-P2、S-P3。
3、主干线路，导线选用架空绝缘导线，同时在厂区电杆及跨路处做上相应明显的标志，需要防护的电杆进行砌砖围挡防护。
（二）各主干线路分配用电机械数量采用一趟主线从高压线接入我厂区，然后进行东西分布。
主干线长250m，然后进行东西分布。
1、S-P1：沥青混凝土拌合站，合计功率650KW，干线长30m。
2、S-P2：1#水稳拌合站，合计功率200KW，干线长100m。
3、S-P3：项目驻地，合计功率25KW，干线长360m。
（三）各主干线路导线选择面积∑＝650KW 主干线路：供应施工现场拌合站设备，最大用电功率1P按导线允许电流选择I＝*650*1000/√3*1500*＝选用多股铜芯电缆线120 mm2导线，按允许电压降校核。
从配电室至拌合站长度约30 m，允许核对电压损失ε＝8 ％，当采用铜线作1000／220V三相五线制供电时C＝77，导线的截面为：S＝（650*100）%/（77*8%）＝105。
52 mm2＜按允许电流选择值。
本项目部选定120 mm2多股铜芯电缆线作为从配电屏出线至热拌控制室的输电主线，以满足相关要求满足要求。
八、施工用电系统图主干线路系统图至沥青至水稳至驻地、试验室.料场线路系统图具有专用保护零线的中性点直接接地系统示意图说明1）、本工程低压配电系统用TN－S接零保护系统，专用保护零线应由工作接地线，配电室的零线或第一漏电保护器电源侧的零线引出，如下图所示：LLLNPE2 11—工作接地； 2—重复接地； 3—电气设备外露导电部分L1、L2、L3 —相线； N —工作零线； PE —保护零线2）、施工现场用电设备不得一部分用大地作相线或零线，另一部分设备作保护接地。
3）、施工现场的电力系统严禁利用大地作相线或零线。
4）、保护零线不得装设开关或熔断器。
5）、保护零线应不小于工作零线的截面，同时必须满足机械强度要求。
6）、与电气设备相连接的保护零线应为截面不小于绝缘多股铜线，保护零线的统一标志为绿/黄两色线。
在任何情况下不准使用绿/黄双色线作负荷线。
7）、变压器的工作接地电阻值应不大于4Ω，保护零线每一重复接地装置的接地电阻值应不大于10Ω。
8）、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处各末端处做重复接地。
九、配电线路架设1、本工程配电线路采用下埋线路。
2、将地面挖出沟壑，深度为50cm宽度为30cm,布线后覆盖并压实。
3、配电线路采用自动开关作短路保护，其过电流脱扣器，脱扣电流整定值，应不小于线路末端单相短路电流，并应能承受短路时过负荷电流。
十、配电箱、开关箱设置1、本工程所设置的配电箱、开关箱均为厚度铁板制作的标准配电箱。
2、配电系统设置室内总配电屏（配电室）和室外分配电箱，实行分级配电。
3、动力配电箱与照明配电箱分别设置4、开关箱为末级分配电箱配电，分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5、配电箱、开关箱应装设端正、牢固，移动配电箱、开关箱应装在坚固的支架上，其安装高度应符合规范要求。
6、配电箱开关箱内的电气设备安装必须牢固，不得歪斜和松动，工作零线应通过接线端子板连接，并与保护零线接线端子板分设。
7、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分金属箱体外壳必须作保护接零。
8、总配电室、总配电箱，室外分配电箱均设置总自动开关和分路自动开关及漏电保护器。
9、每台用电设备均设置各自专用的开关箱，实行“一机一闸”制。
10、开关箱内设置漏电保护器，其额定漏电动作电流应不大于30mA，额定漏电动作时间应不小。
11、配电箱、开关箱中导线的进线口和出线口均设在箱体的下底面，进出线加保护套成束并做防水弯。
移动式配电箱和开关箱的进出线采用橡皮绝缘电缆。
十一、安全用电措施1、建立工地安全用电领导小组，制定安全用电规章制度。
2、对“三机”操作工人进行定期考核，坚持持证上岗。
3、配电室、井架设置防雷装置，其接地电阻≤4Ω。
4、施工用电设有专人负责管理、维护。
5、配电室搭设应做到五防（防雨、防火、防雷、防砸、防小动物进出），门应向外开，室外四周要排水畅通。
6、配电室要张挂警示牌和防火器具，严禁室内存放易燃品及其它杂物。
7、所有配电箱均应注明名称、用途、责任人及编号，并配上锁。
8、所有配电箱、开关箱每月至少检查一次，检查人员应按规定穿戴好防护用品和使用电工绝缘工具。
9、所有用电设备金属外壳（包括配电箱、开关箱）均应做保护接零，实行“一机一闸”制。
10、配电箱、开关箱应设在安全位置，不得靠近易燃、高温物体，或有腐蚀的环境。
11、所有配电箱、开关箱在使用过程中必须按照下述操作顺序。
①送电操作顺序为：总配电箱分配电箱开关箱②停电操作顺序为：开关箱分配电箱总配电箱12、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
13、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
14、熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
15、认真执行用电操作规程和用电技术规范。
十二、施工现场机电设备规则1、在建工程不得在高、低压线下方施工，高低压线路下方，不得搭设作业棚，建造生活设施，或堆放构件、架具、材料及其他杂物等。
2、在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间，必须保持安全操作距离，最小安全操作距离应不小于下表。
3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的垂直距离，应不小于下表：（非机动车道可以降低为4m）4、旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线最小水平距离不得小于2m。
5、如达不到上述各要求距离时，必须采取防护措施，增加屏障、遮拦、围栏或保护网，并悬挂醒目的警告标志牌。
在加防护设施时，应有电气工程技术人员或专职安全人员负责监护。
6、非外电架空线路附近近开挖沟槽时，必须防止外电架空线路的电杆倾斜、悬倒、或采取加固措施。
7、在施工现场专用的变压器中性点直接地的电力线路中，必须采取三相五线制（TN－S）系统，即接零保护系统，电气设备的金属外壳必须与专用保护零线连接，专用保护零线应由工作接地线、配电室的零线或总漏电保护器电源侧的零线引出，供电系统必须采取三级控制，两级（三级）漏电保护系统。
各级之间选择漏电保护器动作电流和动作时间要匹配合理。
8、当施工现场与外线路共用一个供电系统时，电器设备应根据当地的要求作保护接零或做保护接地，不得一部分设备做保护接零，另一部分设备做保护接地。
9、架空线必须采取绝缘铜线或绝缘铝线，架空线必须架设在专用电杆上，严格搭设在树木上、脚手架、龙门架、井架及钢结构等金属物上。
不得随意移动，触动各种用电设备及配电线路。
10、用电机械设备必须“一机一闸一漏一箱”，并选择其参数相匹配的漏电保护装置，架设与拆除电线，安装与检修电气设备，必须由两名以上电工进行。
11、施工现场的各种配电箱、开关箱必须有防雨措施，门、锁齐备，固定式配电箱底部距地面高度宜－ｍ之间，移动式底边距地高度宜在－ｍ之间，配电室（房）门应向外开，无人值班时应上锁，室内不准堆有杂物、住人或作为电气检修间。
12、作业场所安装临时照明时，室外灯具距地面（作业层）高度不得低于3ｍ；室内灯具距地面不得低于ｍ。
行灯电压不得超过36V，在潮湿场所或金属容器内工作时，行灯电压不得超过12V。
13、电机设备必须由熟知该机械设备性能、具有相应的安全技术操作知识和技能的人负责操作。
机械操作要束紧袖口，女工头发要挽入帽中，严禁他人擅自启动和操作。
14、各种机械设备的机座必须稳固，传动部位及刀口等可能造成操作人员伤害之处，必须装设安全装置，设备的各种防护、保险、信号装置必须齐全完好，灵敏可靠，做到“有轮必有罩、有轴必有套”。
15、机电设备运行前，须检查，注油、试车，待运行正常后，方可正式运转作业，运行中发现异常或故障，应立即停机检查，调试或修理。
禁止在设备运转中进行擦拭、清扫、注油、维修等。
机电设备不得带病运转和超负荷作业。
16、砂轮机不准装倒顺开关，旋转方向禁止对着通道，不准使用有缺陷及磨损严重的砂轮片，操作时，应站在砂轮侧面，先启动，后触及工件，不准两人同时使用一台砂轮机。
17、受压容器应有安全阀、压力表，并避免爆晒、碰撞，氧气瓶严防沾染油脂，乙炔气瓶，必须有防回火的安全装置。
