施工作业手册第一版XXXXXXXX建设工程有限公司2015.01引言为了更好地与国家标准接轨，并结合《中华人民共和国建筑法》和《建设工程质量管理条例》以及《机械设备安装工程施工及验收通用规范》中对工程质量管理提出的要求，为了满足我现场施工生产的需要，力求使我公司的建设项目达到优良工程，力求做到技术先进，措施得当、方法正确、确保质量，切实体现我公司“专于水，精于水”理念，特制定本简易施工作业指导书，以完善和充实我公司技术标准体系。
使我公司逐渐走入正规化，标准化，专业化的水务建设公司。
本指导手册总结了我公司近年来从事水厂工程安装施工的实践与经验，同时参考了同行业安装施工方面的文献及查阅网上切实可行的资料编制而成，本作业指导书力求通俗易懂，简洁，贴近实际，在以后的施工作业中我们将不断完善本指导书，欢迎各位同事在现场一线多提出宝贵意见，对本作业指导书不断修正。
目录引言 (1)目录 (1)第一章主要设备施工安装 (4)第一节水泵安装 (5)1.1工艺安装施工技术要求 (5)1.1.1执行规范、规程和技术标准 (5)1.1.2公共底座（安装底座）的安装 (5)1.1.3垫铁安装注意事项 (5)1.1.4检查 (6)第二节潜水泵安装 (6)1.2工艺安装施工技术要求 (7)1.2.1执行规范、规程和技术标准 (7)1.2.2潜水泵安装基本要求 (7)1.2.3检查 (7)第三节鼓风机安装........................................... .81.3工艺安装施工技术要求 (8)1.3.1执行规范、规程和技术标准 (8)1.2.2管道及风机安装注意事项 (8)1.2.3检查 (8)第四节阀门安装 (9)1.4工艺安装施工技术要求 (9)1.4.1执行规范、规程和技术标准 (9)1.4.2阀门安装注意事项 (9)1.4.3检查 (10)第五节闸门与启闭机 (11)1.5工艺安装施工技术要求 (11)1.5.1安装注意事项 (11)1.5.2检查 (11)第六节水处理材料安装 (12)1.6.1.滤板 (12)1.6.1.1执行规范、规程和技术标准 (12)1.6.2滤梁 (12)1.6.2.1支撑梁找平和滤板的安装 (13)1.6.2.2滤板间密封嵌缝 (13)1.6.2.3检查 (13)1.6.2 滤料 (14)1.6.2.1执行规范、规程和技术标准 (14)1.6.2.2铺装 (14)1.6.2.2.1安装 (14)1.6.2.2.2检查 (15)1.6.3 斜管 (15)1.6.3.1安装 (15)1.6.3.2检查 (15)1.6.4.1安装 (15)1.6.4.2检查 (16)第七节预埋件安装 (16)1.7.预埋 (16)1.7.1执行规范、规程和技术标准 (16)1.7.2预埋件 (16)1.7.2.1安装 (16)1.7.2.2检查 (17)1.7.3 预埋套管 (18)1.7.3.1安装 (18)1.7.3.2检查 (18)第八节轨道安装 (19)1.8轨道 (19)1.8.1安装 (19)1.8.2 检查 (19)第九节管道安装 (19)1.9工艺安装施工技术要求 (19)1.9.1执行规范、规程和技术标准 (19)1.9.2球墨铸铁管 (20)1.9.2.1安装 (20)1.9.2.2检查 (21)1.9.2.3质量标准 (21)1.9.3泵房管道 (22)1.9.3.1安装 (22)1.9.4 ABS管 (22)1.9.4.1安装 (22)1.9.4.2检查 (23)1.9.4.3注意事项 (23)1.9.5 PE管 (23)1.9.5.1安装 (23)1.9.5.2检查 (24)1.9.5.3水压试验 (24)1.9.6 UPVC管 (25)1.9.6.1安装 (25)1.9.6.2检查及注意 (26)第二章自动化工程安装 (27)2.1取源部件 (27)2.1.1一般规定 (27)2.1.2温度取源部件 (27)2.1.3压力取源部件 (27)2.1.4流量取源部件 (27)2.1.5分析取源部件 (27)2.2仪表设备 (28)2.3仪表盘柜箱 (28)2.4电磁流量计 (29)2.5物位检测仪表 (29)2.6 阀门执行器 (29)2.7控制仪表及综合控制系统 (30)2.8仪表线路 (31)2.9支架 (31)2.10电缆槽 (31)2.11保护管 (32)2.12电缆、电线敷设 (33)2.13仪表线路的配线 (34)2.14气源管道 (34)2.15 液压管道 (35)2.16 接地 (35)第三章施工工艺 (37)3.1设备找正 (37)3.2 焊工作业 (40)3.2.1注意事项 (40)3.3管工作业 (41)3.3.1注意事项 (41)3.4除锈刷漆 (42)3.4.1除锈标准 (42)3.4.2除锈操作 (43)3.4.3管道油漆防腐 (43)3.4.4检查（根据图纸要求） (44)第四章质量控制点 (45)第一节概述 (45)第二节泵、风机质量控制点 (46)第三节设备及管道的防腐质量控制点 (47)第四节设备基础质量控制点 (48)第五节工艺管道质量控制点 (49)第六节电气安装质量控制点 (50)第七节仪表安装质量控制点 (51)第五章材料申购注意事项 (52)1.非金属管和金属管道口径及标准对照表 (52)2.英制和公制管道口径标准对照表 (52)2.管件设备的统一规格型号叫法 (52)3.关于申购水泵转向的问题 (53)4.关于项目施工中容易出问题需特别注意的问题 (53)第一章主要设备施工安装第一节水泵安装1.1工艺安装施工技术要求泵房水泵安装必须以进出水套管标高为依据，对纵向管轴拉线，对水泵顶盖中心或驱动轴拉线，对进出水闸阀，水力控制阀拉线，确保纵向横向所有设备在一条线上，确保单台套机组吸水管出水管在一条线上，需要提醒的是，由于进水侧偏心异径管的原因，致使进水和出水管轴标高有偏移。

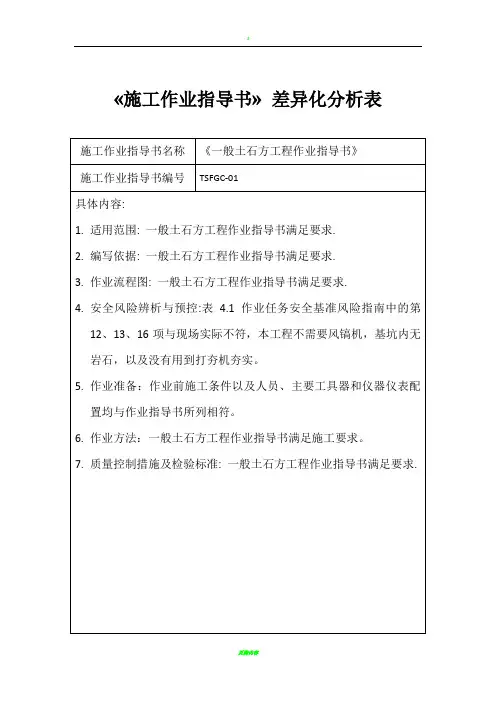

«施工作业指导书»差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表
«施工作业指导书» 差异化分析表。
施工作业指导书编制标准化格式一、编制标准化格式1 施工作业指导书的编制用WORD软件制作。
2使用纸张统一为A4纸。
3页面设置为左边距20mm、右边距为20mm、上边距为30mm、下边距为20mm，装订线留在左侧10mm。
4内容一律用4号宋体字，行间距为23磅。
5编号采用3级自动编号的方法，如一级为1，二级为1.1，三级为1.1.1，其中中间点用英文下“.”，编号与内容之间空2字符。
所有编号左对齐，没有空格。
6一级编号采用加粗字体，且行段前、后间距各为0.5行。
7页码为右下角自动编码，字体为小四宋体。
封面、签字和目录页不编页号。
8在没有编号的部分，段首空4个字符（即2个汉字）。
9所有插图一律用CAD绘制。
10所有表格都要按公司有关规定执行。
11封面见附件一。
12审批表见附件二。
13 编制内容见附件三(以目录自动抽取形式)，目录的编制采用插入菜单中的“索引和目录”制作。
行距23，字体为4号宋体。
二、标准化格式示意施工作业指导书审批表目录1编制依据 ·······································································································2项目工程概况及工程量 ················································································3项目进度计划································································································4作业准备工作及条件 ····················································································4.1作业人力、机械、工具、仪器、仪表等的计划 ······································4.2作业环境的要求（附平面布置见图）······················································4.3材料、设备供应计划 ·················································································5作业程序及作业方法 ····················································································6作业质量标准································································································6.1作业质量标准·····························································································6.2作业操作质量要点及保证措施··································································7作业的安全措施····························································································7.1 本项作业一般安全措施……………………………………………………7.2 本项作业重大危害（附危害辨识、风险评价及控制一览表）…………7.3 本项作业重大危害控制措施………………………………………………8. 环境管理措施………………………………………………………………8.1.一般环境保护措施…………………………………………………………8.2.本项作业重大环境因素（附环境因素识别及评价表）…………………8.3. 本项作业重大环境因素控制措施…………………………………………9.应急响应措施…………………………………………………………………。
铁路桥梁工程桥面系施工作业指导书（作者：行云流水）1.适用范围适用于高速铁路桥梁桥面系施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真进行学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理技术人员进场生活、办公需要。
3.技术要求3.1桥面系包括防护墙、遮板及竖墙（含接触网基础）施工。
3.2技术主管负责技术交底书的编制、发放，对工序的实施过程进行控制检查；根据施工进度，提报材料计划。
测量班负责对全过程进行测量，并提供有关测量资料。
试验室对钢筋、水泥等进行原材料的检验，设计配合比、混凝土强度检查、监控指导混凝土施工。
物资设备部负责按要求购进原材料（钢材、水泥、砂、碎石等）；负责机械设备的配置，机械设备的采购、发放，检查指导机械设备的使用、保养和维修工作。
质检工程师负责对整套工序监督检查及抽查。
3.3技术标准《客运专线铁路常用跨度梁桥桥面附属设施》-图号：通桥（2008）8388A；通桥(2008)2322A-Ⅱ-4XX 三面排水方式(适应于CRTSⅡ型板）客运专线铁路桥涵工程施工技术指南（TZ212—2005）；客运专线铁路桥涵工程施工质量验收暂行标准（铁建设[2005]160号）；铁路混凝土工程施工质量验收补充标准（铁建设[2005]160号）。
4.施工程序与工艺流程4.1防护墙施工工艺流程4.2遮板施工程序遮板施工工艺流程：钢筋进场—钢筋下料及制作—钢筋绑扎—支模—浇注砼—养生—拆模—起吊堆放—运输—安装。
4.3竖墙施工艺流程5、施工要求5.1防护墙施工5.1.1测量放样⑴测量放样①控制点上桥：由测量班卞传通负责将坐标及高程控制点引到桥面，并确保引点的准确性及精度。
