氮化钛薄膜的制备及应用

氮化钛薄膜的制备及应用1.TiN薄膜的制备方法TiN 薄膜的研究工作早在20世纪60年代已开始进行，但因材料和器件制备上的困难，使研究工作一度转入低潮。

后来随着薄膜制备技术的提高，国内外对TiN薄膜的研究工作又开始活跃起来，制备方法也多样化了，目前已取得很大进展。

TiN薄膜的制备方法主要可分为物理气相沉积、化学气相沉积两大类。

1．1 物理气相沉积(PVD)1．1．1 电子束蒸镀法单纯采用真空镀膜法制备TiN 薄膜在国内外很少，这主要因为它有与基片结合较差、工艺重复性不好的缺点。

目前国内外用得最多的真空镀膜法是电子束蒸镀方法。

它是一种利用电子束打到待蒸发材料表面将能量传递给待蒸发材料使其熔化并蒸发的方法。

它具有能量密度大，热效率高，热传导和热辐射的损失少等特点，可减少容器材料与镀料之间的反应。

可以很大程度地提高TiN 类镀膜的纯度。

1．1．2 溅射镀膜法磁控溅射制备TiN薄膜技术主要有直流磁控溅射和射频磁控溅射(使用陶瓷TiN 靶材)两种，最近又出现了非平衡磁控溅射和反应溅射。

其中反应溅射方法因其独特的优点最早和最多地使用在TiN 薄膜制备上。

另外非平衡磁控溅射方法也是一种国内外常用的溅射方法，磁控溅射制备TiN 薄膜具有溅射率高、基片温升低、膜基结合力好、装置性能稳定、操作控制方便等优点。

同时它也有一些缺点，例如它的沉积速率较底，效率较差，对降低沉积成本不利，因此磁控溅射方法仅应用于光学、微电子学等对TiN 涂层要求较高的领域。

1．1．3 电弧离子镀20世纪80年代以来，离子镀制备TiN 镀层已发展成为世界范同的一项高新技术，主要应用在制备高速钢和硬质合金工具上的或相关体系的耐磨镀层和不锈钢制品上的仿金装饰镀层上。

进入20世纪90年代，离子镀技术有了长足的进步，在离子镀技术中目前应用最多的是电弧离子镀(也称多弧离子镀)，它已取代了其他各种类型的离子镀，成为当前氮化钛镀层工业唯一的生产工艺。

在电弧离子镀沉积TiN涂层的过程中，影响涂层结构和性能的因素有弧电流、衬底负偏压、衬底温度、氮气的分压、腔体压强等。

氮化钛薄膜的制备及应用氮化钛是一种具有优良物理化学性质的材料，其薄膜制备及应用具有重要意义。

本文将从氮化钛薄膜的制备方法、表征手段以及在太阳能电池、光电催化和传感器等领域的应用进行详细阐述。

首先，氮化钛薄膜的制备方法有多种，包括物理蒸发沉积、磁控溅射、分子束外延和溶液法等。

其中，物理蒸发沉积是一种常用的方法，通过在真空下将氮化钛靶材加热到一定温度，使得其表面分子蒸发并沉积在基底上，形成薄膜。

而溶液法则是将氮化钛前驱体溶解在溶剂中，并通过各种方法如溶胶-凝胶法、水热法等进行薄膜的制备。

这些方法制备的氮化钛薄膜具有结晶度高、纯度较高、薄膜致密度好等特点。

其次，表征手段是评价氮化钛薄膜性质的重要方法。

常用的表征手段包括扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X射线衍射(XRD)、傅里叶变换红外(FTIR)光谱等。

SEM和TEM可以用来观察薄膜的形貌和结构，XRD可以分析薄膜的晶体结构和晶格常数，FTIR光谱则可用来研究薄膜的化学成分和官能团。

氮化钛薄膜在太阳能电池领域具有重要的应用价值。

它可以作为吸收层用于太阳能电池中，提高光吸收能力。

研究表明，氮化钛薄膜对可见光和红外光有很好的吸收能力，且具有较高的载流子迁移率和较长的寿命，可用于提高光电转化效率。

此外，氮化钛还可以作为导电薄膜用于太阳能电池的电极材料，提高电池的导电性和稳定性。

除了太阳能电池，氮化钛薄膜还在光电催化领域表现出良好的应用潜力。

其在水分解和光催化氧化等反应中具有优异的活性和稳定性。

研究发现，氮化钛薄膜通过吸收光能，产生电子-空穴对，并利用这些载流子参与催化反应，从而实现了光催化反应的高效率。

这使得氮化钛薄膜在水处理、空气净化和有机废物降解等领域有广阔的应用前景。

此外，氮化钛薄膜还在传感器领域发挥着重要作用。

研究表明，氮化钛薄膜具有优异的气敏特性和光敏特性。

通过在薄膜表面引入特定的官能团，可以实现对特定气体或光信号的高灵敏度检测。

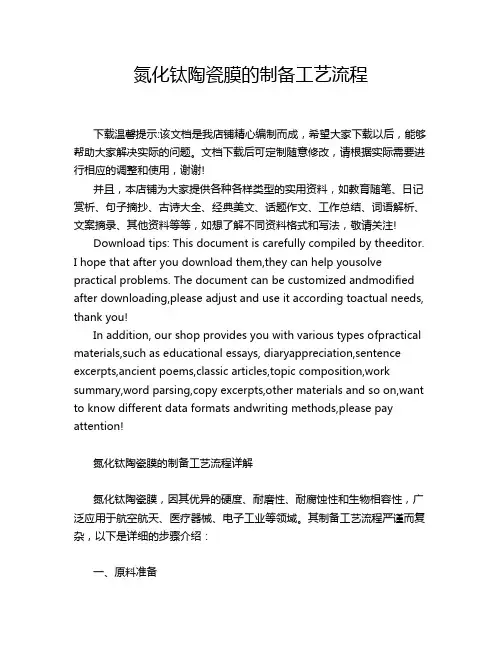

氮化钛陶瓷膜的制备工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!氮化钛陶瓷膜的制备工艺流程详解氮化钛陶瓷膜，因其优异的硬度、耐磨性、耐腐蚀性和生物相容性，广泛应用于航空航天、医疗器械、电子工业等领域。

低温制备氮化钛的方法
低温制备氮化钛是一种常见的化学合成方法，通常可以通过以下几种途径实现：
1. 氮气气氛下的热分解，在低温条件下，将钛粉暴露在氮气气氛下，然后通过热分解使其与氮气反应生成氮化钛。

这种方法通常需要高温反应，但由于氮气气氛的存在，可以在较低的温度下实现氮化钛的制备。

2. 氮化合物的反应，将钛和氮化合物（如氨气或氮气）在低温条件下反应，生成氮化钛。

这种方法通常需要配合催化剂或者特殊的反应条件来实现。

3. 氮化物前驱体的热分解，将含氮化合物的钛前驱体在低温条件下进行热分解，使其转化为氮化钛。

这种方法通常需要精确的控制反应条件和前驱体的选择。

总的来说，低温制备氮化钛的方法通常需要考虑反应条件的选择、氮源的选择以及反应物的性质等因素。

不同的方法都有各自的
优缺点，需要根据具体情况选择合适的方法来进行制备。

希望这些信息能够帮助到你。

氮化钛涂层工艺氮化钛涂层工艺是一种常用的表面处理技术，它可以提高材料的硬度、耐磨性和耐腐蚀性，同时还能改善材料的表面光洁度和抗氧化性能。

本文将从氮化钛涂层的原理、工艺流程、应用领域等方面进行详细介绍。

一、氮化钛涂层的原理氮化钛涂层是一种通过在材料表面形成氮化钛薄膜来提高材料性能的表面处理技术。

氮化钛薄膜具有很高的硬度和耐磨性，同时还能提高材料的耐腐蚀性和抗氧化性能。

氮化钛涂层的形成过程主要包括两个步骤：氮化和钛化。

氮化是指将材料表面暴露在氮气气氛中，使氮原子与材料表面的金属原子发生反应，形成氮化物薄膜。

氮化物薄膜具有很高的硬度和耐磨性，可以提高材料的表面硬度和耐磨性。

钛化是指将氮化物薄膜暴露在钛气气氛中，使钛原子与氮化物薄膜发生反应，形成氮化钛薄膜。

氮化钛薄膜具有很高的耐腐蚀性和抗氧化性能，可以提高材料的耐腐蚀性和抗氧化性能。

二、氮化钛涂层的工艺流程氮化钛涂层的工艺流程主要包括以下几个步骤：1. 清洗：将待处理的材料表面清洗干净，去除表面的油污和杂质。

2. 预处理：将材料表面进行预处理，包括去除氧化层、打磨和抛光等。

3. 氮化：将材料表面暴露在氮气气氛中，进行氮化处理，形成氮化物薄膜。

4. 钛化：将氮化物薄膜暴露在钛气气氛中，进行钛化处理，形成氮化钛薄膜。

5. 后处理：对氮化钛薄膜进行后处理，包括清洗、干燥和包装等。

三、氮化钛涂层的应用领域氮化钛涂层广泛应用于机械、航空、汽车、电子、医疗等领域。

具体应用如下：1. 机械领域：氮化钛涂层可以用于制造机械零件，如轴承、齿轮、刀具等，可以提高零件的硬度、耐磨性和耐腐蚀性。

2. 航空领域：氮化钛涂层可以用于制造航空发动机零件，如涡轮叶片、涡轮盘等，可以提高零件的耐高温性能和抗氧化性能。

3. 汽车领域：氮化钛涂层可以用于制造汽车发动机零件，如气门、活塞环等，可以提高零件的耐磨性和耐腐蚀性。

4. 电子领域：氮化钛涂层可以用于制造电子元器件，如电容器、电阻器等，可以提高元器件的耐高温性能和抗氧化性能。

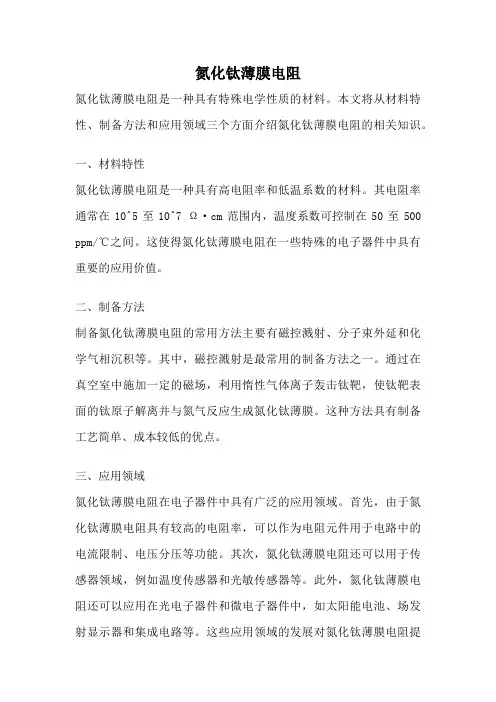

氮化钛薄膜电阻氮化钛薄膜电阻是一种具有特殊电学性质的材料。

本文将从材料特性、制备方法和应用领域三个方面介绍氮化钛薄膜电阻的相关知识。

一、材料特性氮化钛薄膜电阻是一种具有高电阻率和低温系数的材料。

其电阻率通常在10^5至10^7 Ω·cm范围内，温度系数可控制在50至500 ppm/℃之间。

这使得氮化钛薄膜电阻在一些特殊的电子器件中具有重要的应用价值。

二、制备方法制备氮化钛薄膜电阻的常用方法主要有磁控溅射、分子束外延和化学气相沉积等。

其中，磁控溅射是最常用的制备方法之一。

通过在真空室中施加一定的磁场，利用惰性气体离子轰击钛靶，使钛靶表面的钛原子解离并与氮气反应生成氮化钛薄膜。

这种方法具有制备工艺简单、成本较低的优点。

三、应用领域氮化钛薄膜电阻在电子器件中具有广泛的应用领域。

首先，由于氮化钛薄膜电阻具有较高的电阻率，可以作为电阻元件用于电路中的电流限制、电压分压等功能。

其次，氮化钛薄膜电阻还可以用于传感器领域，例如温度传感器和光敏传感器等。

此外，氮化钛薄膜电阻还可以应用在光电子器件和微电子器件中，如太阳能电池、场发射显示器和集成电路等。

这些应用领域的发展对氮化钛薄膜电阻提出了更高的要求，例如更高的电阻率、更低的温度系数和更好的稳定性。

总结：氮化钛薄膜电阻是一种具有特殊电学性质的材料，具有高电阻率和低温系数的特点。

其制备方法主要包括磁控溅射、分子束外延和化学气相沉积等。

氮化钛薄膜电阻在电子器件中有广泛的应用领域，如电路、传感器、光电子器件和微电子器件等。

随着科技的进步和应用需求的增加，对氮化钛薄膜电阻的性能和稳定性提出了更高的要求。

未来，随着相关技术的不断发展，氮化钛薄膜电阻有望在更多领域展现出其独特的优势和潜力。

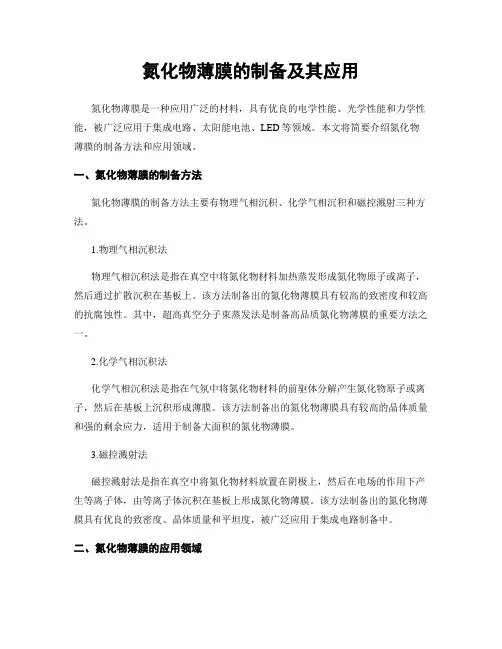

氮化物薄膜的制备及其应用氮化物薄膜是一种应用广泛的材料，具有优良的电学性能、光学性能和力学性能，被广泛应用于集成电路、太阳能电池、LED等领域。

本文将简要介绍氮化物薄膜的制备方法和应用领域。

一、氮化物薄膜的制备方法氮化物薄膜的制备方法主要有物理气相沉积、化学气相沉积和磁控溅射三种方法。

1.物理气相沉积法物理气相沉积法是指在真空中将氮化物材料加热蒸发形成氮化物原子或离子，然后通过扩散沉积在基板上。

该方法制备出的氮化物薄膜具有较高的致密度和较高的抗腐蚀性。

其中，超高真空分子束蒸发法是制备高品质氮化物薄膜的重要方法之一。

2.化学气相沉积法化学气相沉积法是指在气氛中将氮化物材料的前驱体分解产生氮化物原子或离子，然后在基板上沉积形成薄膜。

该方法制备出的氮化物薄膜具有较高的晶体质量和强的剩余应力，适用于制备大面积的氮化物薄膜。

3.磁控溅射法磁控溅射法是指在真空中将氮化物材料放置在阴极上，然后在电场的作用下产生等离子体，由等离子体沉积在基板上形成氮化物薄膜。

该方法制备出的氮化物薄膜具有优良的致密度、晶体质量和平坦度，被广泛应用于集成电路制备中。

二、氮化物薄膜的应用领域氮化物薄膜具有优良的性能，被广泛应用于集成电路、太阳能电池、LED等领域。

1.集成电路氮化物薄膜在集成电路中应用广泛，主要用于制备高电子迁移率晶体管（HEMT）。

HEMT具有高速、低噪声和低功耗等优点，在半导体产业中应用广泛。

2.太阳能电池氮化物薄膜在太阳能电池中的应用也越来越广泛，主要用于制备窄带隙材料的太阳能电池。

氮化物薄膜具有较高的光吸收系数和较低的表面复合速率，能够提高太阳能电池的效率。

3.LED氮化物薄膜在LED中的应用表现为GaN材料的应用。

GaN材料具有较高的光电转换效率和较低的发散角度，被广泛应用于制备LED。

三、总结氮化物薄膜是一种应用广泛的材料，具有优良的电学性能、光学性能和力学性能。

氮化物薄膜的制备方法主要有物理气相沉积、化学气相沉积和磁控溅射三种方法。

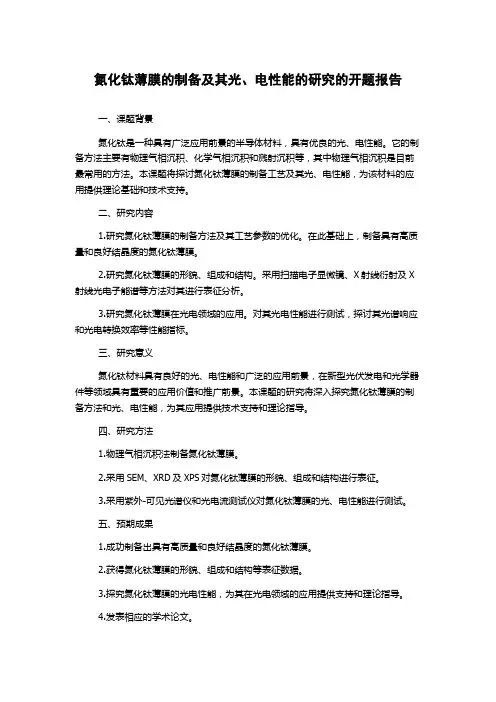

氮化钛薄膜的制备及其光、电性能的研究的开题报告
一、课题背景
氮化钛是一种具有广泛应用前景的半导体材料，具有优良的光、电性能。

它的制备方法主要有物理气相沉积、化学气相沉积和溅射沉积等，其中物理气相沉积是目前最常用的方法。

本课题将探讨氮化钛薄膜的制备工艺及其光、电性能，为该材料的应用提供理论基础和技术支持。

二、研究内容
1.研究氮化钛薄膜的制备方法及其工艺参数的优化。

在此基础上，制备具有高质量和良好结晶度的氮化钛薄膜。

2.研究氮化钛薄膜的形貌、组成和结构。

采用扫描电子显微镜、X射线衍射及X 射线光电子能谱等方法对其进行表征分析。

3.研究氮化钛薄膜在光电领域的应用。

对其光电性能进行测试，探讨其光谱响应和光电转换效率等性能指标。

三、研究意义
氮化钛材料具有良好的光、电性能和广泛的应用前景，在新型光伏发电和光学器件等领域具有重要的应用价值和推广前景。

本课题的研究将深入探究氮化钛薄膜的制备方法和光、电性能，为其应用提供技术支持和理论指导。

四、研究方法
1.物理气相沉积法制备氮化钛薄膜。

2.采用SEM、XRD及XPS对氮化钛薄膜的形貌、组成和结构进行表征。

3.采用紫外-可见光谱仪和光电流测试仪对氮化钛薄膜的光、电性能进行测试。

五、预期成果
1.成功制备出具有高质量和良好结晶度的氮化钛薄膜。

2.获得氮化钛薄膜的形貌、组成和结构等表征数据。

3.探究氮化钛薄膜的光电性能，为其在光电领域的应用提供支持和理论指导。

4.发表相应的学术论文。

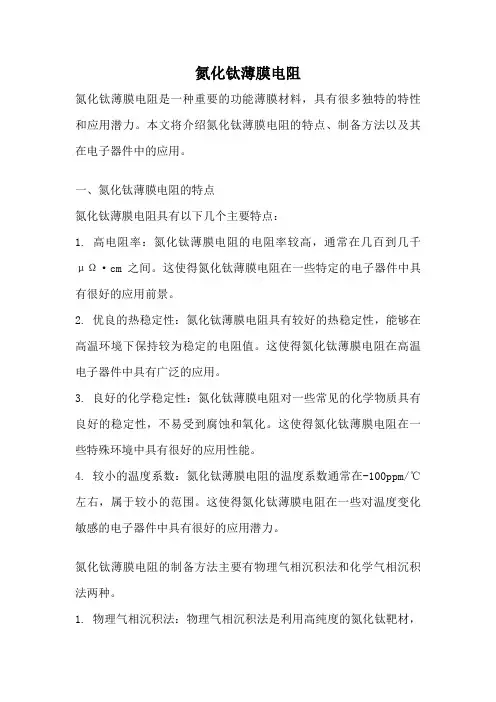

氮化钛薄膜电阻氮化钛薄膜电阻是一种重要的功能薄膜材料，具有很多独特的特性和应用潜力。

本文将介绍氮化钛薄膜电阻的特点、制备方法以及其在电子器件中的应用。

一、氮化钛薄膜电阻的特点氮化钛薄膜电阻具有以下几个主要特点：1. 高电阻率：氮化钛薄膜电阻的电阻率较高，通常在几百到几千μΩ·cm之间。

这使得氮化钛薄膜电阻在一些特定的电子器件中具有很好的应用前景。

2. 优良的热稳定性：氮化钛薄膜电阻具有较好的热稳定性，能够在高温环境下保持较为稳定的电阻值。

这使得氮化钛薄膜电阻在高温电子器件中具有广泛的应用。

3. 良好的化学稳定性：氮化钛薄膜电阻对一些常见的化学物质具有良好的稳定性，不易受到腐蚀和氧化。

这使得氮化钛薄膜电阻在一些特殊环境中具有很好的应用性能。

4. 较小的温度系数：氮化钛薄膜电阻的温度系数通常在-100ppm/℃左右，属于较小的范围。

这使得氮化钛薄膜电阻在一些对温度变化敏感的电子器件中具有很好的应用潜力。

氮化钛薄膜电阻的制备方法主要有物理气相沉积法和化学气相沉积法两种。

1. 物理气相沉积法：物理气相沉积法是利用高纯度的氮化钛靶材，通过热蒸发或溅射等方式将氮化钛原子沉积在基底表面形成薄膜。

这种制备方法具有工艺简单、成本低廉等优点，但对设备要求较高。

2. 化学气相沉积法：化学气相沉积法是通过在特定的气氛中使氮化钛前体气体分解并沉积在基底表面形成薄膜。

这种制备方法具有工艺灵活、薄膜质量较高等优点，但对设备要求较高。

三、氮化钛薄膜电阻在电子器件中的应用氮化钛薄膜电阻在电子器件中具有广泛的应用前景，主要包括以下几个方面：1. 电阻器：氮化钛薄膜电阻具有较高的电阻率和较小的温度系数，适合用于制作高精度的电阻器。

2. 热敏电阻：氮化钛薄膜电阻的电阻值随温度的变化而变化，可用于制作热敏电阻。

3. 传感器：氮化钛薄膜电阻对温度、湿度等物理量具有一定的敏感性，可用于制作各种传感器。

4. 金属氧化物半导体场效应管（MOSFET）：氮化钛薄膜电阻可用作MOSFET的栅极电阻，具有较好的热稳定性和化学稳定性。

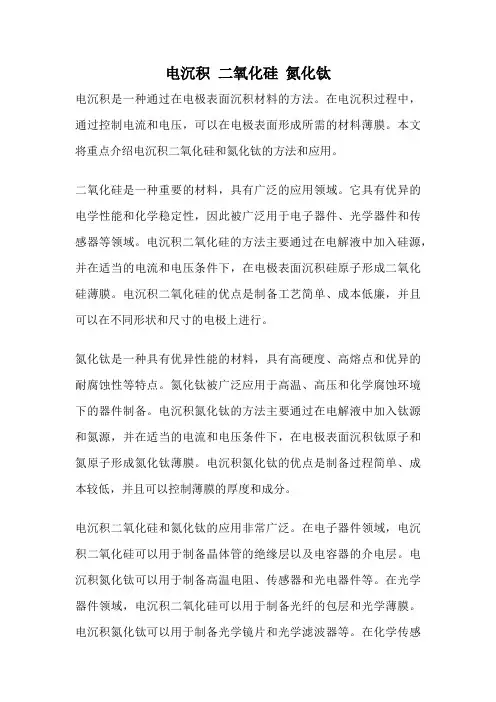

电沉积二氧化硅氮化钛电沉积是一种通过在电极表面沉积材料的方法。

在电沉积过程中，通过控制电流和电压，可以在电极表面形成所需的材料薄膜。

本文将重点介绍电沉积二氧化硅和氮化钛的方法和应用。

二氧化硅是一种重要的材料，具有广泛的应用领域。

它具有优异的电学性能和化学稳定性，因此被广泛用于电子器件、光学器件和传感器等领域。

电沉积二氧化硅的方法主要通过在电解液中加入硅源，并在适当的电流和电压条件下，在电极表面沉积硅原子形成二氧化硅薄膜。

电沉积二氧化硅的优点是制备工艺简单、成本低廉，并且可以在不同形状和尺寸的电极上进行。

氮化钛是一种具有优异性能的材料，具有高硬度、高熔点和优异的耐腐蚀性等特点。

氮化钛被广泛应用于高温、高压和化学腐蚀环境下的器件制备。

电沉积氮化钛的方法主要通过在电解液中加入钛源和氮源，并在适当的电流和电压条件下，在电极表面沉积钛原子和氮原子形成氮化钛薄膜。

电沉积氮化钛的优点是制备过程简单、成本较低，并且可以控制薄膜的厚度和成分。

电沉积二氧化硅和氮化钛的应用非常广泛。

在电子器件领域，电沉积二氧化硅可以用于制备晶体管的绝缘层以及电容器的介电层。

电沉积氮化钛可以用于制备高温电阻、传感器和光电器件等。

在光学器件领域，电沉积二氧化硅可以用于制备光纤的包层和光学薄膜。

电沉积氮化钛可以用于制备光学镜片和光学滤波器等。

在化学传感器领域，电沉积二氧化硅和氮化钛可以用于制备化学传感器的敏感层。

此外，电沉积二氧化硅和氮化钛还可以用于生物医学领域，制备生物传感器和生物芯片等。

电沉积二氧化硅和氮化钛是一种重要的制备方法，可以在电极表面沉积所需的材料薄膜。

它们具有制备工艺简单、成本低廉和应用广泛等优点。

通过控制电流和电压，可以调控薄膜的厚度和成分，满足不同应用领域的需求。

电沉积二氧化硅和氮化钛的应用范围非常广泛，包括电子器件、光学器件、化学传感器和生物医学器件等。

随着材料科学和制备技术的不断发展，电沉积二氧化硅和氮化钛在各个领域的应用前景将会更加广阔。

一文了解氮化钛的制备与应用
氮元素的化学性质非常稳定，但在一些特殊条件下，它可以与很多元素形成氮化物，在这些氮化物中，过渡金属氮化物——氮化钛(TiN)成为了国内外研究的焦点。

氮化钛是有着诱人的金黄色、熔点高、硬度大、化学稳定性好、与金属的湿润小的结构材料、并具有较高的导电性和超导性，可应用于高温结构材料和超导材料。

 图1 氮化钛粉末及镀氮化钛的手表部件
 1.氮化钛的结构及性能
 TiN具有典型的NaCl型结构，属面心立方点阵，面心立方的顶部是氮原子，钛原子位于面心立方的(1/2,0,0)空间位置。

TiN是非化学计量化合物，其稳定的组成范围为TiN0.6~TiN1.16，氮的含量可以在一定的范围内变化而不引起TiN结构的变化。

TiN粉末一般呈黄褐色，超细TiN粉末呈黑色，而TiN晶体呈金黄色。

TiN的晶格常数为a=4.23 nm，TiC的晶格常数为a=4.238 nm，TiO的晶格常数为a=4.15 nm，这三种物质的晶格参数非常接近，所以TiN分子中的氮原子可以被氧、碳原子以任意比取代形成固溶体，氮化钛的理化性质由氮元素的含量来决定，当氮元素含量减少时，氮化钛的晶格参数反而增大，硬度也会有显微的增大，但氮化钛的抗震性随之降低。

 图2 氮化钛的晶体结构
 氮化钛的物理性质：熔点2950.6～3205.8℃，线膨胀系数为5.712～
7.053×106(1/K)(25℃)，密度为5.435～5.447g/cm3，热导率为25.081(W·m-1·K-1)(300～2000℃)，莫氏硬度为8～9。

一般情况下，氮化钛粉末的颜色。
