煤矿地表沉陷观测总结汇报煤矿地表沉陷观测总结汇报一、引言地表沉陷是指由于地下采矿活动引起的矿井采空区塌陷及地下水排减引起的地下空洞塌陷等地表塌陷现象。
煤矿地表沉陷观测对于评估矿井开采对周围地表的影响、保证矿区安全运营具有重要意义。
本文旨在总结煤矿地表沉陷观测方法、观测数据分析以及应对措施等方面的内容，为相关单位提供参考。
二、地表沉陷观测方法1. 平面控制网的布设：根据煤矿地质构造特征和地表沉陷的预测范围，设置适宜数量的控制点。
采用全站仪或者GNSS测量设备，进行高程、平面坐标的观测。
2. 光电测距法观测：通过设置基准点，利用光电测距仪对地表沉陷区域进行定位和测量，实时监测地表沉陷的形变。
3. 区域性监测：通过遥感影像监测、航空摄影和卫星测量等手段，对煤矿开采区域进行整体观测，以获取更全面、更准确的地表沉陷信息。
三、地表沉陷观测数据分析1. 形变分析：通过连续观测，获得地表沉陷带的形变信息。
对观测数据进行分析和处理，得到地表沉陷带的变形、速度和趋势等信息。
2. 数值模拟：将观测数据输入地表沉陷模拟模型，通过数值计算方法模拟地表沉陷的过程和变化规律，为地表沉陷预测提供依据。
3. 数据可视化：利用地理信息系统（GIS）等软件，将观测数据和模拟结果进行整合和可视化展示，直观地反映煤矿地表沉陷的分布和变化情况，为决策提供参考。
四、煤矿地表沉陷预警及应对措施1. 预警系统建设：基于地表沉陷观测数据和预测模型，建立煤矿地表沉陷预警系统，通过监测数据的实时更新和分析，提前预警煤矿地表沉陷风险，为矿区运营提供保障。
2. 灾害应急措施：针对地表沉陷带和重要建筑物等敏感区域，制定灾害应急预案，明确应对措施和责任分工，保障人员和财产的安全。
3. 煤矸石填埋治理：对于已形成的地表沉陷区域，采用煤矸石填埋等治理措施，填平凹陷区域，从而恢复地表的平整。
4. 重点区域监控：针对地表沉陷区域的重点区域，持续进行监控和观测，及时发现地表沉陷带的变化，采取相应措施防止灾害发生。
测绘技术地表沉陷监测方法与数据处理技巧地球的表面是一个复杂且动态的系统，不同地区的地表沉陷问题一直是我们关注的焦点。
地表沉陷不仅会给人们的生活和财产安全带来威胁，还会对环境和生态系统造成严重影响。
因此，准确监测和及时处理地表沉陷问题显得尤为重要。
在这篇文章中，我们将介绍一些测绘技术地表沉陷监测方法和数据处理技巧。
第一部分：测绘技术地表沉陷监测方法1. 卫星测量技术卫星测量技术是一种常用且有效的测绘技术，可以用来监测地表沉陷。
通过卫星遥感，我们可以获取大范围、高分辨率的地表形变数据。
卫星测量技术的优势在于覆盖范围大，时间分辨率高，可以实时监测地表沉陷情况。
同时，卫星测量技术还可以提供三维形变场信息，帮助我们深入了解地表沉陷的特征和机制。
2. 激光雷达技术激光雷达技术是一种近年来快速发展的测绘技术，被广泛应用于地表沉陷监测。
激光雷达可以通过发射激光脉冲并记录反射回来的时间来计算距离，进而获取地表形变信息。
与传统测量技术相比，激光雷达技术具有高精度、高效率、非接触等优点。
而且，激光雷达可以在夜晚和恶劣天气条件下进行测量，适用范围更广。
第二部分：地表沉陷数据处理技巧1. 数据预处理在进行地表沉陷数据处理之前，首先需要对原始数据进行预处理。
这包括去除噪声、补偿系统误差、检查和修复数据缺失等步骤。
数据预处理的目标是保证数据质量和准确性，为后续分析和处理提供可靠的基础。
2. 数据分析与建模地表沉陷数据的分析和建模是理解和解释地表沉陷机制的关键步骤。
通过对时间序列数据的分析，我们可以探索地表沉陷的特征、趋势和周期性。
同时，基于观测数据，可以建立数学模型来模拟地表沉陷的过程和机制。
地表沉陷数据的分析和建模可以帮助我们更好地理解地表沉陷的原因以及对策制定。
3. 数据可视化与结果呈现地表沉陷数据的可视化和结果呈现是将复杂数据转化为直观、易于理解的形式的重要手段。
通过绘制时空图、变形云图和等值面图等，可以直观地展示地表沉降的空间分布和变化趋势。
如何进行矿区沉陷监测与预测矿区沉陷是指在开采矿产资源过程中，由于地下矿藏的挖掘和排空，地面上产生的坍塌、下沉现象。
矿区沉陷不仅给工程建设和城市规划带来了巨大隐患，对环境和生态系统也构成了一定的威胁。
因此，进行矿区沉陷的监测与预测是非常必要的。
首先，沉陷监测是了解矿区沉陷情况的基础。
在沉陷监测中，可以利用不同的技术手段，如地面测量、卫星遥感、地形测量等。
地面测量是常用的一种方法，通过测量点位的坐标变化来确定地表的沉陷情况。
而卫星遥感可以利用卫星传感器获取地表沉陷的动态变化信息，有助于全面了解矿区的沉陷情况。
此外，地形测量可以通过测量地表高程来判断地表的沉陷状况。
这些测量手段可以相互协调配合，提高监测的准确性和可靠性。
其次，沉陷监测需要结合预测模型进行分析。
沉陷预测是对未来矿区沉陷情况进行预测的过程，可以根据历史数据和监测数据，建立数学模型和统计分析模型，来预测未来的沉陷趋势。
例如，可以利用时间序列分析、回归分析等方法，对沉陷数据进行处理和拟合，以得出沉陷的规律和趋势。
同时，可以结合地质勘探和地下水位监测等数据，综合分析形成完整的预测模型。
通过对预测结果的分析和验证，可以进一步优化和完善预测模型，提高预测的准确性。
除了监测和预测，还需要对矿区沉陷进行风险评估和防治措施的制定。
风险评估是对矿区沉陷产生的潜在风险进行评估和分析，包括对工程建设和城市规划带来的风险进行定量和定性的评估。
通过风险评估，可以确定矿区沉陷可能对周边环境和设施造成的损害程度，从而为制定相应的防治措施提供依据。
防治措施的制定是根据风险评估结果，采取相应的技术和管理措施，减少或避免矿区沉陷对周边环境和设施的损害。
例如，可以采取地下回灌水、地表加固、增加支撑等技术手段，来减轻矿区沉陷的影响。
此外，矿区沉陷的监测与预测还需要与环境保护和资源管理相结合。
矿区沉陷不仅会对地表环境造成影响，还会对地下水资源的开采和利用产生影响。
因此，在进行矿区沉陷监测与预测的过程中，应综合考虑环保和资源管理的要求。
地表沉降监测技术在地下工程中的应用近年来，随着城市化进程的加快和人们对地下空间的开发利用需求的增加，地下工程的规模和数量不断增加。
然而，地下工程建设过程中常常会遇到地表沉降问题，对地下工程的安全和稳定性造成严重威胁。
为了及时发现和解决地表沉降问题，地表沉降监测技术得到了广泛应用。
地表沉降监测技术通过使用高精度的仪器设备，对地表沉降进行实时、准确的监测和分析。
这些仪器设备主要包括全站仪、GPS、INSAR等。
全站仪可以实时测量地表的坐标变化，GPS则可以通过测量地表上点的位置变化来反映地表沉降情况，INSAR技术则是通过卫星遥感数据进行沉降监测。
这些仪器设备能够对地表沉降进行高精度的测量，为地下工程的安全和稳定性提供重要的依据。
在地下工程中，地表沉降监测技术的应用主要包括以下几个方面：首先，地表沉降监测技术可以用于地铁建设。
地铁的建设本身就涉及到大量的地下挖掘和土方工程，因此地表沉降问题是地铁建设中必须面对的难题。
通过地表沉降监测技术，可以对地铁建设过程中的地表沉降进行及时监测和分析，并采取相应的措施进行补偿和修复，确保地铁建设的安全进行。
其次，地表沉降监测技术还可以应用于地下水开采工程。
地下水的过度开采会导致地下水位下降，进而引发地表沉降。
通过地表沉降监测技术，可以实时监测地下水位的变化，为地下水开采工程的合理规划和管理提供科学依据，减少地表沉降的风险。
另外，地表沉降监测技术在地下矿业工程中也有重要应用。
地下矿井的开采过程中，地表沉降是常见的问题，严重影响矿区周边环境和建筑物的稳定性。
通过地表沉降监测技术，可以及时监测地表沉降的情况，为矿井开采提供合理的安全距离和保护措施，避免因地表沉降而引发的环境问题和安全事故。
最后，地表沉降监测技术还可以广泛应用于地下管线工程。
地下管线是城市的重要基础设施，但在地下工程建设过程中，地下管线容易受到地表沉降的影响，进而造成管线的破坏和泄漏。
通过地表沉降监测技术，可以实时监测地下管线周围地表的沉降情况，及时发现潜在的问题，并采取相应的维护和修复措施，保障地下管线的安全运行。

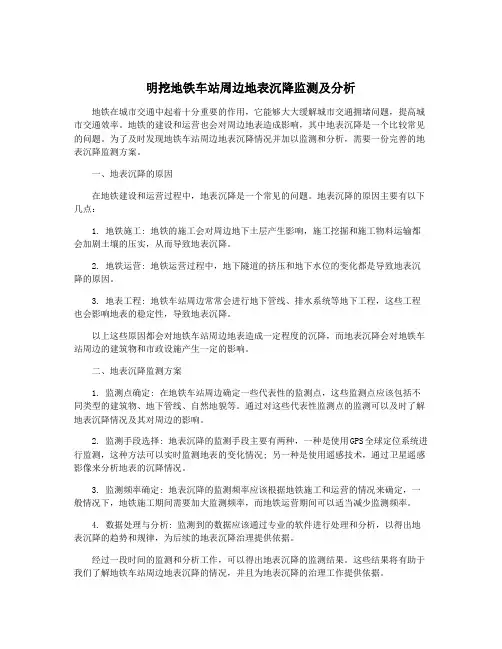

明挖地铁车站周边地表沉降监测及分析地铁在城市交通中起着十分重要的作用，它能够大大缓解城市交通拥堵问题，提高城市交通效率。
地铁的建设和运营也会对周边地表造成影响，其中地表沉降是一个比较常见的问题。
为了及时发现地铁车站周边地表沉降情况并加以监测和分析，需要一份完善的地表沉降监测方案。
一、地表沉降的原因在地铁建设和运营过程中，地表沉降是一个常见的问题。
地表沉降的原因主要有以下几点：1. 地铁施工: 地铁的施工会对周边地下土层产生影响，施工挖掘和施工物料运输都会加剧土壤的压实，从而导致地表沉降。
2. 地铁运营: 地铁运营过程中，地下隧道的挤压和地下水位的变化都是导致地表沉降的原因。
3. 地表工程: 地铁车站周边常常会进行地下管线、排水系统等地下工程，这些工程也会影响地表的稳定性，导致地表沉降。
以上这些原因都会对地铁车站周边地表造成一定程度的沉降，而地表沉降会对地铁车站周边的建筑物和市政设施产生一定的影响。
二、地表沉降监测方案1. 监测点确定: 在地铁车站周边确定一些代表性的监测点，这些监测点应该包括不同类型的建筑物、地下管线、自然地貌等。
通过对这些代表性监测点的监测可以及时了解地表沉降情况及其对周边的影响。
2. 监测手段选择: 地表沉降的监测手段主要有两种，一种是使用GPS全球定位系统进行监测，这种方法可以实时监测地表的变化情况; 另一种是使用遥感技术，通过卫星遥感影像来分析地表的沉降情况。
3. 监测频率确定: 地表沉降的监测频率应该根据地铁施工和运营的情况来确定，一般情况下，地铁施工期间需要加大监测频率，而地铁运营期间可以适当减少监测频率。
4. 数据处理与分析: 监测到的数据应该通过专业的软件进行处理和分析，以得出地表沉降的趋势和规律，为后续的地表沉降治理提供依据。
经过一段时间的监测和分析工作，可以得出地表沉降的监测结果。
这些结果将有助于我们了解地铁车站周边地表沉降的情况，并且为地表沉降的治理工作提供依据。

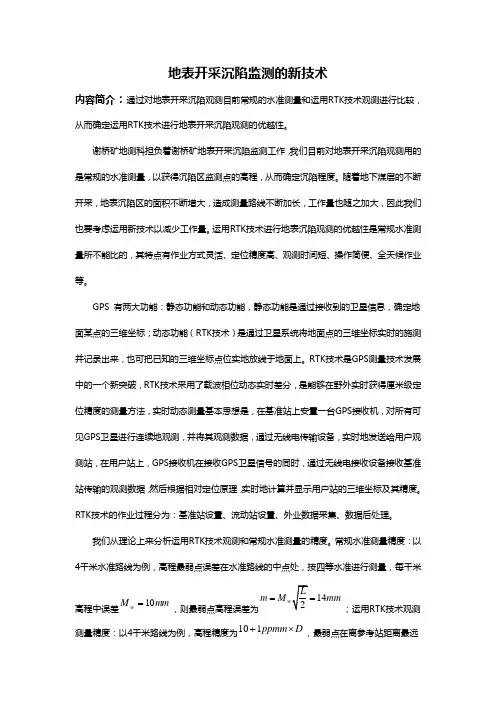

地表开采沉陷监测的新技术内容简介：通过对地表开采沉陷观测目前常规的水准测量和运用RTK 技术观测进行比较，从而确定运用RTK 技术进行地表开采沉陷观测的优越性。
谢桥矿地测科担负着谢桥矿地表开采沉陷监测工作，我们目前对地表开采沉陷观测用的是常规的水准测量，以获得沉陷区监测点的高程，从而确定沉陷程度。
随着地下煤层的不断开采，地表沉陷区的面积不断增大，造成测量路线不断加长，工作量也随之加大，因此我们也要考虑运用新技术以减少工作量。
运用RTK 技术进行地表沉陷观测的优越性是常规水准测量所不能比的，其特点有作业方式灵活、定位精度高、观测时间短、操作简便、全天候作业等。
GPS 有两大功能：静态功能和动态功能，静态功能是通过接收到的卫星信息，确定地面某点的三维坐标；动态功能（RTK 技术）是通过卫星系统将地面点的三维坐标实时的施测并记录出来，也可把已知的三维坐标点位实地放线于地面上。
RTK 技术是GPS 测量技术发展中的一个新突破，RTK 技术采用了载波相位动态实时差分，是能够在野外实时获得厘米级定位精度的测量方法，实时动态测量基本思想是，在基准站上安置一台GPS 接收机，对所有可见GPS 卫星进行连续地观测，并将其观测数据，通过无线电传输设备，实时地发送给用户观测站，在用户站上，GPS 接收机在接收GPS 卫星信号的同时，通过无线电接收设备接收基准站传输的观测数据，然后根据相对定位原理，实时地计算并显示用户站的三维坐标及其精度。
RTK 技术的作业过程分为：基准站设置、流动站设置、外业数据采集、数据后处理。
我们从理论上来分析运用RTK 技术观测和常规水准测量的精度。
常规水准测量精度：以4千米水准路线为例，高程最弱点误差在水准路线的中点处，按四等水准进行测量，每千米高程中误差mm M w 10=，则最弱点高程误差为14m M mm ==；运用RTK 技术观测测量精度：以4千米路线为例，高程精度为D ppmm ⨯+110，最弱点在离参考站距离最远处，最弱点高程误差11m mm ==。

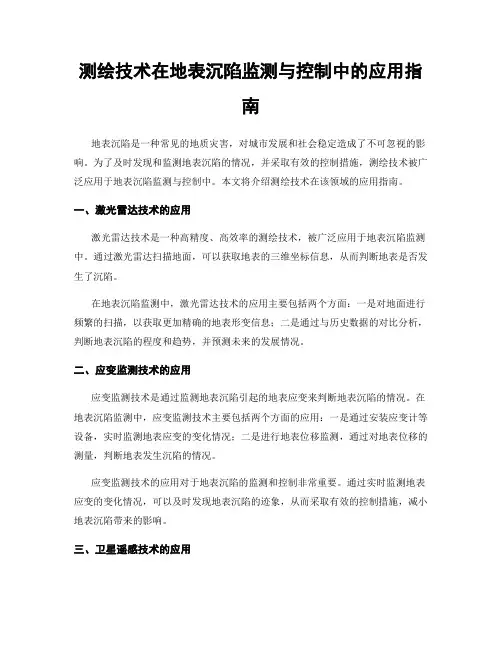

测绘技术在地表沉陷监测与控制中的应用指南地表沉陷是一种常见的地质灾害，对城市发展和社会稳定造成了不可忽视的影响。
为了及时发现和监测地表沉陷的情况，并采取有效的控制措施，测绘技术被广泛应用于地表沉陷监测与控制中。
本文将介绍测绘技术在该领域的应用指南。
一、激光雷达技术的应用激光雷达技术是一种高精度、高效率的测绘技术，被广泛应用于地表沉陷监测中。
通过激光雷达扫描地面，可以获取地表的三维坐标信息，从而判断地表是否发生了沉陷。
在地表沉陷监测中，激光雷达技术的应用主要包括两个方面：一是对地面进行频繁的扫描，以获取更加精确的地表形变信息；二是通过与历史数据的对比分析，判断地表沉陷的程度和趋势，并预测未来的发展情况。
二、应变监测技术的应用应变监测技术是通过监测地表沉陷引起的地表应变来判断地表沉陷的情况。
在地表沉陷监测中，应变监测技术主要包括两个方面的应用：一是通过安装应变计等设备，实时监测地表应变的变化情况；二是进行地表位移监测，通过对地表位移的测量，判断地表发生沉陷的情况。
应变监测技术的应用对于地表沉陷的监测和控制非常重要。
通过实时监测地表应变的变化情况，可以及时发现地表沉陷的迹象，从而采取有效的控制措施，减小地表沉陷带来的影响。
三、卫星遥感技术的应用卫星遥感技术是一种非接触式的测绘技术，通过卫星拍摄地表影像，可以获取大范围的地表沉陷信息。
在地表沉陷监测中，卫星遥感技术主要应用于两个方面：一是通过分析卫星影像的变化，判断地表沉陷的程度和趋势；二是结合其他测量数据，提取地表特征，用于地表沉陷的预测和控制。
卫星遥感技术的应用使得地表沉陷的监测范围更加广泛，能够及时获取地表沉陷的全局信息。
同时，卫星遥感技术也提供了一种高效、大范围的地表沉陷监测方法，为城市规划和土地利用提供了重要的参考数据。
四、地面监测技术的应用除了激光雷达、应变监测和卫星遥感技术，地面监测技术也是地表沉陷监测与控制中常用的一种测绘技术。
地面监测技术主要包括地面沉陷监测仪器和测量手段等，通过对地表沉陷的实时监测，可以及时发现地表沉陷的情况，并采取相应的控制措施。

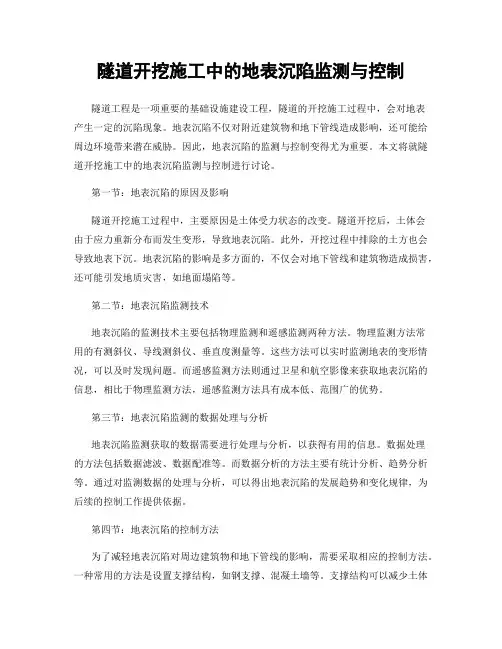

隧道开挖施工中的地表沉陷监测与控制隧道工程是一项重要的基础设施建设工程，隧道的开挖施工过程中，会对地表产生一定的沉陷现象。
地表沉陷不仅对附近建筑物和地下管线造成影响，还可能给周边环境带来潜在威胁。
因此，地表沉陷的监测与控制变得尤为重要。
本文将就隧道开挖施工中的地表沉陷监测与控制进行讨论。
第一节：地表沉陷的原因及影响隧道开挖施工过程中，主要原因是土体受力状态的改变。
隧道开挖后，土体会由于应力重新分布而发生变形，导致地表沉陷。
此外，开挖过程中排除的土方也会导致地表下沉。
地表沉陷的影响是多方面的，不仅会对地下管线和建筑物造成损害，还可能引发地质灾害，如地面塌陷等。
第二节：地表沉陷监测技术地表沉陷的监测技术主要包括物理监测和遥感监测两种方法。
物理监测方法常用的有测斜仪、导线测斜仪、垂直度测量等。
这些方法可以实时监测地表的变形情况，可以及时发现问题。
而遥感监测方法则通过卫星和航空影像来获取地表沉陷的信息，相比于物理监测方法，遥感监测方法具有成本低、范围广的优势。
第三节：地表沉陷监测的数据处理与分析地表沉陷监测获取的数据需要进行处理与分析，以获得有用的信息。
数据处理的方法包括数据滤波、数据配准等。
而数据分析的方法主要有统计分析、趋势分析等。
通过对监测数据的处理与分析，可以得出地表沉陷的发展趋势和变化规律，为后续的控制工作提供依据。
第四节：地表沉陷的控制方法为了减轻地表沉陷对周边建筑物和地下管线的影响，需要采取相应的控制方法。
一种常用的方法是设置支撑结构，如钢支撑、混凝土墙等。
支撑结构可以减少土体的沉陷，并保护地下管线和建筑物的安全。
此外，还可以采取土体加固的方法，如灌浆、喷射混凝土等。
这些方法可以增强土体的承载力，减少地表沉陷的程度。
第五节：地表沉陷监测与控制的案例分析通过对一些典型的地表沉陷监测与控制案例的分析，可以更加深入地了解相关技术与方法的应用。
例如，北京地铁隧道的开挖施工过程中，采用了刚性支护和土体加固的方法，成功控制了地表沉陷的程度。
如何进行地表沉降监测与预警地表沉降是指地面水平面相对下降的现象，通常是由地下水开采、地下工程施工、地下水位变化等因素引起的。
地表沉降对城市建设和环境保护具有重要影响，因此进行地表沉降监测与预警是至关重要的。
地表沉降监测一般采用遥感技术、GPS技术和激光测距等方法。
遥感技术通过卫星、航空器等获取大范围的地表沉降数据，可以快速、高效地监测和分析地表沉降情况。
GPS技术通过全球定位系统的接收机测量地表位置的变化，可以实时监测地表沉降的情况。
激光测距技术则通过激光器测量地表到传感器的距离变化，可以高精度地监测地表沉降的情况。
在地表沉降监测的基础上，进行预警是保护城市和环境的重要手段之一。
预警系统可以通过实时监测地表沉降速度和变化趋势来预测可能发生的地表沉降事件。
通过建立模型和分析历史数据，可以对地表沉降的规律和趋势进行预测，为城市规划和工程建设提供科学依据。
地表沉降监测与预警中还需要考虑一些关键因素。
首先是监测点的选取和布设。
合理的监测点选取和布设可以更准确地反映地表沉降的变化情况，从而提高预警的准确性。
其次是数据的收集和处理。
及时、准确地收集和处理沉降数据对于预警系统的有效运行至关重要。
此外，还需要考虑地下水位变化、地质条件等因素对地表沉降的影响，以便更全面地评估沉降风险。
地表沉降监测与预警的目的是及时发现沉降事件，并采取相应的措施进行调整和控制。
一旦发现地表沉降超过预警值，应及时通知有关部门，并采取相应的措施进行补救。
例如，对于地下水开采造成的地表沉降，可以采取适当的措施来控制或减缓沉降速度，如调整地下水开采量、引入外部水源等。
对于地下工程施工引起的地表沉降，可以通过合理的工程设计和施工方法来减少沉降风险。
总之，地表沉降监测与预警是保护城市和环境的重要措施，通过合理选择监测方法、建立预警系统和采取适当的措施，可以有效地控制和减少地表沉降对城市建设和环境的影响。
因此，需要各级政府和相关部门加强对地表沉降监测与预警工作的重视，加大投入和技术支持，为城市可持续发展提供有力支持。
土木工程中的地面塌陷与地下空间沉降监测地面塌陷与地下空间沉降在土木工程中是一个重要的课题，它关乎工程的可持续发展和人们的生活质量。
本文将从土木工程的角度探讨地面塌陷与地下空间沉降监测的意义、方法以及相关的挑战和前景。
1. 意义地面塌陷和地下空间沉降是土木工程中的常见问题，直接影响着工程的安全性和可靠性。
通过监测地面塌陷和地下空间沉降，可以及时掌握地基变形情况，避免工程事故的发生。
此外，对于已经发生地面塌陷和地下空间沉降的区域，监测可以帮助工程师和决策者了解问题的严重程度，采取相应的修复措施，保障人们的生命和财产安全。
2. 监测方法在地面塌陷和地下空间沉降的监测中，常用的方法包括原位监测和遥感技术。
原位监测是通过在地面或地下埋设传感器来实时监测地基变形。
例如，使用应变计、沉降桩或水准仪等传感器可以对土壤的变形进行监测。
这些传感器可以连续记录地面或地下空间的沉降速率和变形量，提供有关土壤和地基的质量和稳定性的信息。
然而，原地监测方法一般需要人工安装和维护，成本较高。
遥感技术通过卫星或飞机上的传感器收集地面塌陷和地下空间沉降的相关数据。
这些数据可以通过图像处理和遥感测量技术进行分析和解释。
遥感技术具有广覆盖、实时性强和成本相对较低的优点，特别适用于大范围地面塌陷和地下空间沉降的监测。
3. 相关挑战地面塌陷和地下空间沉降的监测面临一些挑战。
首先，不同类型的土壤和地基会对监测结果产生不同的影响，因此对于不同工程地点需要选择合适的监测方法。
其次，监测设备的选择和安装也需要充分考虑工程环境和监测要求的因素。
此外，数据采集和分析的技术要求也较高，需要工程师和科研人员具备专业知识和技能。
4. 前景展望随着科技的不断发展，地面塌陷和地下空间沉降监测技术也在不断进步。
利用人工智能、大数据和云计算等新技术，可以更加精确地监测和预测地基变形，并及时采取相应的措施。
此外，基于无人机和卫星的遥感技术也将为地面塌陷和地下空间沉降的监测提供更广阔的视野和更全面的数据支持。
土木工程中的地面沉陷监测与处理地面沉陷是指土地表面下沉或下陷的现象，是土地利用与发展中的一个重要问题。
在土木工程中，地面沉陷会对建筑物、道路、桥梁等基础设施造成严重损害，因此，地面沉陷的监测与处理显得尤为重要。
一、地面沉陷的原因地面沉降的原因很多，其中主要包括自然原因和人为原因。
自然原因包括地壳运动、地下水开采、地下采矿以及地下溶洞等；而人为原因主要包括地下工程施工、地下水开采和地下石油开采等。
这些因素会导致地下土层沉降，进而引发地面沉陷问题。
二、地面沉陷的监测方法为了及时掌握地面沉陷的情况，土木工程中采用了多种监测方法。
其中，常见的包括测量法、遥感技术和地下水位监测。
测量法是地面沉陷监测中最为常用的手段之一。
通过在地面上设置测量点，利用高精度的测量仪器对地面的高程进行定期测量，从而了解地面沉陷的情况。
这种方法可以提供精确的数据，对于地面沉陷的状况有较为准确的了解。
遥感技术是利用航空遥感或卫星遥感技术对地表进行监测的方法。
通过获取地表的图像和数据，可以对地表的变化情况进行分析和判断，进而了解地面沉陷的程度和范围。
遥感技术具有广覆盖、高效率和非破坏性等特点，可以较全面地监测地面沉陷的情况。
地下水位监测是针对地下水开采引起的地面沉陷问题而设计的一种监测方法。
通过设置水位监测点，定期采集地下水位的数据，可以判断地下水位的变化情况，进而评估地面沉陷的风险。
地下水位监测可以帮助工程师提前预警地面沉陷的可能性，及时采取措施进行处理。
三、地下沉陷的处理方法针对地面沉陷问题，土木工程中采取了多种处理方法，主要包括地面加固和地下补充。
地面加固是指对地面进行加固处理，增强地基的稳定性和承载能力。
常用的地面加固方法包括地基灌注桩、加固板桩和加固梁等。
这些方法可以增加地基的承载力，提高地面的抗沉陷能力。
地下补充是指通过向地下注入材料，增加地下土层的强度和稳定性。
常见的地下补充方法包括喷射注浆法和钻孔注浆法等。
这些方法可以改变地下土层的物理性质，提高地下土层的承载能力，从而减少地面沉陷的风险。
司南地表沉降监测系统方案地表沉降监测系统方案监测系统意义随着金属非金属矿山开采时间的增长，地下采空区规模进一步扩大，采空区的支撑条件进一部恶化，严重威胁着矿区地质环境安全、深部矿体采矿生产的安全以及地表人民生活的安全。
为此，地表沉降自动化监测系统的实施，便于企业和安全监管部门实时掌握矿区地表沉降状况和安全现状，从而保障深部矿体安全开采及矿区居民区内人民群众的生命财产安全。
监测系统功能1、及时预报大面积地压来临及采空区塌陷时间，及时预报主要运输巷道和井筒发生大面积冒顶、片帮时间，为监控室工作人员进行预警决策提供依据。
2、根据矿山提供的矿区水文地质资料及地下开采现状，探测采空区存水情况，预测容水量，并对发生突水灾害提出对策措施建议。
3、提出具体的采空区塌陷、地表陷落的防范措施建议。
4、本项目要达到的预期效果为：通过布点监测，及时预测地压来临时间，为监控室工作人员提供预警决策，实现矿山安全生产。
监测系统组成尾矿库在线安全监测系统由数据采集传感器单元、数据传输通讯单元、处理分析单元、辅助支持单元等子系统组成。
监测系统特点1、高精度、高可靠性沉降监测结果（水平位移精度优于2mm，垂直位移精度优于3mm）。
2、支持二维、三维变形分析，可直观掌握整个沉降区的变形量。
3、可直观的看到各个监测点的天、周、月、季度沉降变化情况，三维建模功能可以联合多个监测点，根据监测站的空间位置分布，4、系统即会通过短消息、声光方式及时报警给安全监控人员。
5、系统可根据现场情况，合理选择可靠的供电方式，如市电、太阳能、风能等，以保障整个系统安全、稳定、长时间在各种环境下连续工作。
6、系统具有完善的避雷措施，可以有效避免直接雷、感应雷对系统的潜在威胁。
7、监测点观测墩防盗设计，保证系统连续稳定运行的前提下，有效的保障了各监测点不被人为破坏。
系统应用方向本系统适用于各种原因地表沉降所导致的危险区域变形监测，如地下矿山开采、地下水过度使用导致的沉降等。
地表沉陷区监控及回填管理规定小汪沟铁矿应用无底柱分段崩落法开采，回采初期形成的采空区已冒透地表，用岩石对地表塌陷坑进行回填。
在地下矿体回采过程中，地表回填区域和回采岩移影响区域将会不断沉陷，为保证沉陷区上部作业安全，特制定本管理规定，望相关人员严格遵照执行。
一、监控范围
小汪沟上位采区、下位采区已回填及岩移影响区域、腰接子露天采坑。
二、监测责任单位及主要职责
1、运输处：地面塌陷区警戒线设置；沉陷区巡查；运输道路维护；塌陷、沉陷区域排岩回填现场管理及排岩量统计。
2、动力厂：地面排水管线维护、监控线路维护、动力线路维护。
3、生产机动处：地面排水防洪系统维护
4、技术处：井下采场监测；地面沉陷范围监测；采场回采区域更新，平剖面图更新；监测孔观测；地面塌陷范围圈定；制定岩石回填要求；发布塌陷预警信息。
三、监测要求
主要检测内容有观：测孔、监测点、塌陷范围、断裂线、
采场平剖面图，监测要求如下：
1、监测孔：每周观测一次，有变动时每周观测两次，测量孔底深度及残留孔长度，描述沉陷范围动态。
2、沉陷范围及断裂线日常管理：
对塌陷范围进行巡查，发现明显变化立即通知公司相关部门，并对道路沉陷区域进行职守维护，标定回填岩量及位置。
3、塌陷范围及断裂线测绘：
塌陷区现状每月更新一次，需标明断裂线倾角、倾向、宽度、标高等参数。
4、监控点：每两周测绘一次，并随塌陷范围变化进行调整，监控数据见附表1。
监测期间如发现塌陷区域有较大或重大变化，需第一时间通知处长、主管副总经理。
5、运输处按矿岩回采空间平衡原则和已下达的排岩要求进行日常管控，月排岩量上位采区不少于2.6万m3（5.0万吨），下部采区不少于17万m3（30万吨）。
四、检查考核
如违反上述规定，视情节情况考核相关责任单位或个人100～500元。
