半导体物理复习提纲

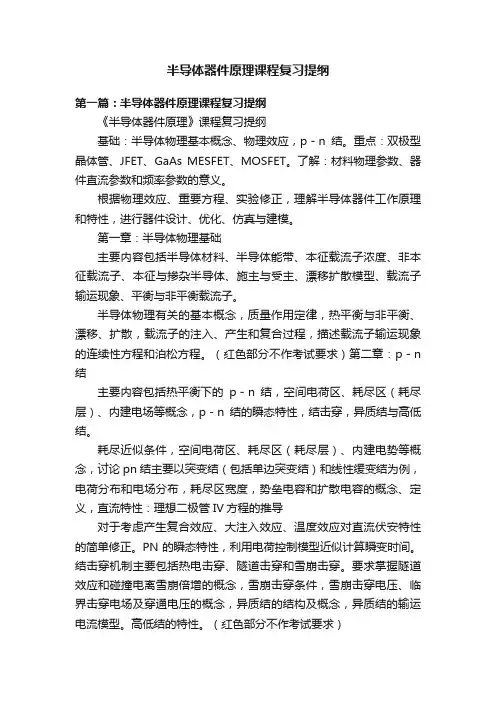

半导体器件原理课程复习提纲第一篇：半导体器件原理课程复习提纲《半导体器件原理》课程复习提纲基础：半导体物理基本概念、物理效应，p－n结。

重点：双极型晶体管、JFET、GaAs MESFET、MOSFET。

了解：材料物理参数、器件直流参数和频率参数的意义。

根据物理效应、重要方程、实验修正，理解半导体器件工作原理和特性，进行器件设计、优化、仿真与建模。

第一章：半导体物理基础主要内容包括半导体材料、半导体能带、本征载流子浓度、非本征载流子、本征与掺杂半导体、施主与受主、漂移扩散模型、载流子输运现象、平衡与非平衡载流子。

半导体物理有关的基本概念，质量作用定律，热平衡与非平衡、漂移、扩散，载流子的注入、产生和复合过程，描述载流子输运现象的连续性方程和泊松方程。

（红色部分不作考试要求）第二章：p－n 结主要内容包括热平衡下的p－n结，空间电荷区、耗尽区（耗尽层）、内建电场等概念，p－n结的瞬态特性，结击穿，异质结与高低结。

耗尽近似条件，空间电荷区、耗尽区（耗尽层）、内建电势等概念，讨论pn结主要以突变结（包括单边突变结）和线性缓变结为例，电荷分布和电场分布，耗尽区宽度，势垒电容和扩散电容的概念、定义，直流特性：理想二极管IV方程的推导对于考虑产生复合效应、大注入效应、温度效应对直流伏安特性的简单修正。

PN的瞬态特性，利用电荷控制模型近似计算瞬变时间。

结击穿机制主要包括热电击穿、隧道击穿和雪崩击穿。

要求掌握隧道效应和碰撞电离雪崩倍增的概念，雪崩击穿条件，雪崩击穿电压、临界击穿电场及穿通电压的概念，异质结的结构及概念，异质结的输运电流模型。

高低结的特性。

（红色部分不作考试要求）第三章：双极型晶体管主要内容包括基本原理，直流特性，频率响应，开关特性，异质结晶体管。

晶体管放大原理，端电流的组成，电流增益的概念以及提高电流增益的原则和方法。

理性晶体管的伏安特性，工作状态的判定，输入输出特性曲线分析，对理想特性的简单修正，缓变基区的少子分布计算，基区扩展电阻和发射极电流集边效应，基区宽度调制，基区展宽效应，雪崩倍增效应，基区穿通效应，产生复合电流和大注入效应，晶体管的物理模型E－M模型和电路模型G－P模型。

第一章、第二章1.能带理论的基本假定是什么？①绝热近似：离子的波函数与电子的位置及状态无关。

多粒子问题→多电子问题。

②平均场近似：忽略电子和电子件的相互作用，用平均场代替电子与电子间的相互作用。

③周期场近似：单电子问题→单电子在周期场中运动的问题。

2.用能带理论解释绝缘体半导体和金属的导电性固体能够导电是固体中的电子在外场作用下做定向运动的结果.从能带理论看,是电子从一个能级跃迁到另一个能级上去。

对于满带（价带）,其中能级已被电子占满,在外电场的作用下满带中的电子并不形成电流,对导电没有贡献。

对于被电子部分占满的能带，在外电场的作用下，电子可以从外电场中吸收能量跃迁到未被电子占据的能级去，形成了电流，起导电作用，我们称之为导带。

金属：由于组成金属的原子中的价电子占据的能级是部分占满的，在外电场作用下，电子可以吸收能量跃迁到违背电子占据的能级，所以金属是良好的导体。

绝缘体和半导体类似，下面都是已被电子占满的满带（价带），中间是禁带，上面是空带（导带），所以在热力学零度时，在外电场的作用下并不导电。

当外界条件变化时，就有少量电子被激发到空带上去，使能带处于几乎为满或几乎为空的状态，在半导体中，价带顶产生的空的量子状态也称为空穴，相当于正电荷的导电作用，电子和空穴在外场作用下就会参与导电。

而绝缘体只是禁带宽度太大，激发电子需要很大的能量，在通常温度下，激发上去的电子很小，导电性差。

3.解释直接带隙和间接带隙半导体直接带隙：导带最底边和价带最顶边处于K空间的相同点的半导体，跃迁只吸收能量。

性质：跃迁时电子波矢不变，动量守恒，直接复合（不需声子接受或提供能量），载流子寿命短，发光效率高。

间接带隙：导带边和价带边处于K空间不同点，形成半满带不止吸收能量还要改变动量。

性质：大几率将能量释放给晶格转化为声子，变成热能释放掉。

4.什么是施主杂质，受主杂质？施主杂质：V族杂质在硅、锗中电离时，能够释放电子而产生导电电子并形成正电中心，称他们为施主杂质会n型杂质；受主杂质：III族杂质在硅、锗中电离时，能够接受电子而产生导电空穴并形成负电中心，称他们为受主杂质会p型杂质。

《半导体物理学》复习提纲第二章平衡状态下半导体体材的特性重点掌握描述每个量子态被电子占据的几率随能量E变化的分布函数；费米能级E F；本征半导体的载流子浓度；掺杂半导体的载流子浓度；第三章非平衡状态下半导体体材的特性重点掌握非平衡状态指的是什么；载流子的漂移输运现象；载流子的扩散输运现象；电导率方程；爱因斯坦关系；布尔兹曼关系；连续性-输运方程第四章平衡和偏置状态下的PN结特性重点掌握PN的能带图；接触势；PN结的偏置；耗尽区厚度与电压的关系；结电容第五章PN结的伏-安特性重点掌握肖克莱定律；正偏条件下的PN 结特性；反偏条件下的PN 结特性；PN 结的瞬态特性第六章半导体表面和MIS 结构重点掌握p 型和n 型半导体积累、耗尽、反型和强反型状态下的表面感生电荷层 表面势；p 型和 n 型半导体在积累、耗尽、反型和强反型状态下的能带结构MIS 结构的 C-V 第七章 金属-半导体接触和异质结重点掌握金属和掺杂半导体形成的接触； 肖特基势垒； 功函数；半导体的亲和能；例题：1，分别计算比E F 高2kT 、3 kT 和低2 kT 、3 kT 能级电子的占有几率（e = 2.7183）。

解：(1) 比E F 高2kT 的能级2FEE kT根据21110.1192117.38911FE E kTf Ee e(2) 比E F 高3kT 的能级3FEE kT根据31110.0474121.08591FE E kTf Eee(3) 比E F 低2kT 的能级2FE EkT根据21110.8807110.13531FE E kTf Eee(4) 比E F 高3kT 的能级3FE EkT根据31110.95251 1.04981FE E kTf Eee比E F 高2kT ，3 kT 和低2 kT ，3 kT 能级电子的占有几率分别是12%、5%、88% 和95%。

2，设晶格常数为a 的一维晶格，导带极小值附近的能量能量E c (k ) 为222213C k k k E kmm价带极大值附近的能量E v (k ) 为式中m 为电子质量，k 1 = π/a ，a = 3.14Å 试求：（1）该晶体的禁带宽度；（2）导带底电子的有效质量； （3）价带顶电子的有效质量。

一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge 和 GaAs 的能带结构。

在 1.1 节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。

（重点掌握）在 1.3 节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。

（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。

（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。

（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

第一章 半导体物理基础能带：1-1什么叫本征激发？温度越高，本征激发的载流子越多，为什么？1-2试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。

1-3、试指出空穴的主要特征及引入空穴的意义。

1-4、设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E v (k)分别为：2222100()()3C k k k E k m m -=＋和22221003()6v k k E k m m =－；m 0为电子惯性质量，1k a π=；a ＝0.314nm ，341.05410J s -=⨯⋅，3109.110m Kg -=⨯，191.610q C -=⨯。

试求：①禁带宽度；②导带底电子有效质量；③价带顶电子有效质量。

题解：1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。

其结果是在半导体中出现成对的电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。

1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。

温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。

反之，温度降低，将导致禁带变宽。

因此，Ge 、Si 的禁带宽度具有负温度系数。

1-3、准粒子、荷正电：+q ； 、空穴浓度表示为p （电子浓度表示为n ）； 、E P =-E n （能量方向相反）、m P *=-m n *。

空穴的意义：引入空穴后，可以把价带中大量电子对电流的贡献用少量空穴来描述，使问题简化。

1-4、①禁带宽度Eg 根据dk k dEc )(＝2023k m ＋2102()k k m -＝0；可求出对应导带能量极小值E min 的k 值： k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m ；由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝22106k m ；∴Eg ＝E min －E max ＝221012k m ＝222012m a π ＝23423110219(1.05410)129.110(3.1410) 1.610π----⨯⨯⨯⨯⨯⨯⨯＝0.64eV②导带底电子有效质量m n2222200022833C d E dk m m m =+=；∴ 22023/8C n d E m m dk == ③价带顶电子有效质量m ’ 22206V d E dk m =-，∴2'2021/6V n d E m m dk ==- 掺杂：2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？2-3、什么叫受主？什么叫受主电离？2-4、何谓杂质补偿？杂质补偿的意义何在？题解：2-1、解：浅能级杂质是指其杂质电离能远小于本征半导体的禁带宽度的杂质。

第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素？规定以阵胞的基矢群为坐标轴，即以阵胞的三个棱为坐标轴，并且以各自的棱长为单位，也称晶轴。

2. 什么是倒易点阵（倒格矢）？为什么要引入倒易点阵的概念？它有哪些基本性质？ 倒格子： 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯ 倒格子空间实际上是波矢空间，用它可很方便地将周期性函数展开为傅里叶级数，而傅里叶级数是研究周期性函数的基本数学工具。

3. 波尔的氢原子理论基本假设是什么？（1）原子只能处在一系列不连续的稳定状态。

处在这些稳定状态的原子不辐射。

（2）原子吸收或发射光子的频率必须满足。

（3）电子与核之间的相互作用力主要是库仑力，万有引力相对很小，可忽略不计。

（4）电子轨道角动量满足：h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么？ （1） 电子轨道方程：0224πεe r mv = （2） 电子第n 个无辐射轨道半径为：2022meh n r n πε= （3） 电子在第n 个无辐射轨道大巷的能量为：222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同？（1）与孤立原子不同，由于电子壳层的交迭，晶体中的电子不再属于某个原子，使得电子在整个晶体中运动，这样的运动称为电子共有化运动，这种运动只能在相似壳间进行，也只有在最外层的电子共有化运动才最为显著。

（2）孤立原子钟的电子运动状态由四个量子数决定，用非连续的能级描述电子的能量状态，在晶体中由于电子共有化运动使能级分裂为而成能带，用准连续的能带来描述电子的运动状态。

6. 硅、锗原子的电子结构特点是什么？硅电子排布：2262233221p s p s s锗电子排布：22106262244333221p s d p s p s s价电子有四个：2个s 电子，2个p 电子。

第一章 半导体中的电子状态§1.1 锗和硅的晶体结构特征 金刚石结构的基本特征§1.2 半导体中的电子状态和能带 电子共有化运动概念绝缘体、半导体和导体的能带特征。

几种常用半导体的禁带宽度； 本征激发的概念§1.3 半导体中电子的运动 有效质量导带底和价带顶附近的E(k)~k 关系()()2*2nk E k E m 2h -0=； 半导体中电子的平均速度dEv hdk=； 有效质量的公式：222*11dk Ed h m n =。

§1.4本征半导体的导电机构 空穴空穴的特征：带正电；p n m m **=-；n p E E =-；p n k k =-§1.5 回旋共振§1.6 硅和锗的能带结构 导带底的位置、个数； 重空穴带、轻空穴第二章 半导体中杂质和缺陷能级§2.1 硅、锗晶体中的杂质能级基本概念：施主杂质，受主杂质，杂质的电离能，杂质的补偿作用。

§2.2 Ⅲ—Ⅴ族化合物中的杂质能级 杂质的双性行为第三章 半导体中载流子的统计分布热平衡载流子概念§3.1状态密度定义式：()/g E dz dE =；导带底附近的状态密度：()()3/2*1/232()4ncc m g E VE E h π=-；价带顶附近的状态密度：()()3/2*1/232()4p v Vm g E V E E hπ=-§3.2 费米能级和载流子的浓度统计分布 Fermi 分布函数：()01()1exp /F f E E E k T =+-⎡⎤⎣⎦；Fermi 能级的意义：它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关。

1）将半导体中大量的电子看成一个热力学系统，费米能级F E 是系统的化学势；2）F E 可看成量子态是否被电子占据的一个界限。

3）F E 的位置比较直观地标志了电子占据量子态的情况，通常就说费米能级标志了电子填充能级的水平。

第一章 半导体中的电子状态1.导体、半导体、绝缘体的划分：Ⅰ导体内部存在部分充满的能带，在电场作用下形成电流；Ⅱ绝缘体内部不存在部分充满的能带，在电场作用下无电流产生； Ⅲ半导体的价带是完全充满的，但与之上面靠近的能带间的能隙很小，电子易被激发到上面的能带，使这两个能带都变成部分充满，使固体导电。

2.电子的有效质量是*n m ，空穴的有效质量是*p m ；**np m m -=，电量等值反号，波矢k 与电子相同 能带底电子的有效质量是正值，能带顶电子的有效质量是负值。

能带底空穴的有效质量是负值，能带顶空穴的有效质量是正值。

3.半导体中电子所受的外力dtdkh f ⋅=的计算。

4.引进有效质量的意义：概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

第二章 半导体中杂质和缺陷能级1.施主能级：被施主杂质束缚的电子的能量状态称为施主能级E D ；施主能级很接近于导带底；受主能级：被受主杂质束缚的空穴的能量状态称为受主能级E A ；受主能级很接近于价带顶。

施主能级图 受主能级图2.浅能级杂质：杂质的电离能远小于本征半导体禁带宽度的杂质，电离后向相应的能带提供电子或空穴。

深能级杂质：能级位于禁带中央位置附近，距离相应允带差值较大。

深能级杂质起复合中心、陷阱作用；浅能级杂质起施主、受主作用。

3.杂质的补偿作用：半导体中同时含有施主和受主杂质，施主和受主先相互抵消，剩余的杂质发生电离。

在Ⅲ-Ⅴ族半导体中(Ga-As )掺入Ⅳ族杂质原子(Si )，Si 为两性杂质，既可作施主，亦可作受主。

设315100.1-⨯=cm N A ，316101.1-⨯=cm N D ；则316100.1-⨯=-=cm N N n A D 由p n n i ⋅=2，可得p 值；①p n ≈时，近似认为本征半导体，i F E E =；②p n μμ=时，本征电导p n σσ=； p n >>时，杂质能级靠近导带底；第三章 半导体中载流子的统计分布1.费米分布函数(简并半导体)⎪⎪⎭⎫ ⎝⎛⋅-+=Tk E E E f F 0exp 11)((本征)；⎪⎪⎭⎫ ⎝⎛⋅-+=T k E E E f F 0exp 2111)((杂质)；玻尔兹曼分布函数(非简并半导体) ⎪⎪⎭⎫ ⎝⎛⋅-=T k E A E f B0exp )(；2.费米能级：TF N F E ⎪⎭⎫⎝⎛∂∂==μ；系统处于热平衡状态，也不对外界做功的情况下，系统中增加一个电子所引起系统自由能的变化，等于系统的化学势，也就是等于系统的费米能级。

第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素？规定以阵胞的基矢群为坐标轴，即以阵胞的三个棱为坐标轴，并且以各自的棱长为单位，也称晶轴。

2. 什么是倒易点阵（倒格矢）？为什么要引入倒易点阵的概念？它有哪些基本性质？ 倒格子： 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯倒格子空间实际上是波矢空间，用它可很方便地将周期性函数展开为傅里叶级数，而傅里叶级数是研究周期性函数的基本数学工具。

3. 波尔的氢原子理论基本假设是什么？（1）原子只能处在一系列不连续的稳定状态。

处在这些稳定状态的原子不辐射。

（2）原子吸收或发射光子的频率必须满足。

（3）电子与核之间的相互作用力主要是库仑力，万有引力相对很小，可忽略不计。

（4）电子轨道角动量满足：h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么？ （1） 电子轨道方程：0224πεe r mv = （2） 电子第n 个无辐射轨道半径为：2022meh n r n πε= （3） 电子在第n 个无辐射轨道大巷的能量为：222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同？（1）与孤立原子不同，由于电子壳层的交迭，晶体中的电子不再属于某个原子，使得电子在整个晶体中运动，这样的运动称为电子共有化运动，这种运动只能在相似壳间进行，也只有在最外层的电子共有化运动才最为显著。

（2）孤立原子钟的电子运动状态由四个量子数决定，用非连续的能级描述电子的能量状态，在晶体中由于电子共有化运动使能级分裂为而成能带，用准连续的能带来描述电子的运动状态。

6. 硅、锗原子的电子结构特点是什么？硅电子排布：2262233221p s p s s锗电子排布：22106262244333221p s d p s p s s价电子有四个：2个s 电子，2个p 电子。

第一章 半导体中的电子状态§1.1 锗和硅的晶体结构特征 金刚石结构的基本特征§1.2 半导体中的电子状态和能带 电子共有化运动概念绝缘体、半导体和导体的能带特征。

几种常用半导体的禁带宽度； 本征激发的概念§1。

3 半导体中电子的运动 有效质量导带底和价带顶附近的E(k ）~k 关系()()2*2nk E k E m 2h -0=; 半导体中电子的平均速度dEv hdk=; 有效质量的公式：222*11dk Ed h m n =。

§1。

4本征半导体的导电机构 空穴空穴的特征：带正电；p n m m **=-；n p E E =-；p n k k =-§1。

5 回旋共振§1.6 硅和锗的能带结构 导带底的位置、个数； 重空穴带、轻空穴第二章 半导体中杂质和缺陷能级§2。

1 硅、锗晶体中的杂质能级基本概念：施主杂质，受主杂质,杂质的电离能，杂质的补偿作用。

§2。

2 Ⅲ—Ⅴ族化合物中的杂质能级 杂质的双性行为第三章 半导体中载流子的统计分布热平衡载流子概念§3。

1状态密度定义式：()/g E dz dE =；导带底附近的状态密度：()()3/2*1/232()4ncc m g E VE E h π=-；价带顶附近的状态密度：()()3/2*1/232()4p v Vm g E V E E hπ=-§3.2 费米能级和载流子的浓度统计分布 Fermi 分布函数：()01()1exp /F f E E E k T =+-⎡⎤⎣⎦；Fermi 能级的意义：它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关.1）将半导体中大量的电子看成一个热力学系统，费米能级F E 是系统的化学势；2）F E 可看成量子态是否被电子占据的一个界限。

3）F E 的位置比较直观地标志了电子占据量子态的情况,通常就说费米能级标志了电子填充能级的水平。

第一章半导体中的电子(diànzǐ)状态1半导体的三种(sān zhǒnɡ)结构：金刚石型（硅和锗）闪锌矿型（Ⅲ-Ⅴ族化合物半导体材料(cáiliào)以及部分Ⅱ-Ⅵ族化合物如GaAs, InP, AlAs ，纤矿型（Ⅱ-Ⅵ族二元化合物半导体ZnS、ZnSe、CdS、CdSe）.结晶学原胞是立方(lìfāng)对称的晶胞。

2电子(diànzǐ)共有化运动：当原子相互接近形成晶体时，不同原子的内外各电子壳层出现交叠，电子可由一个原子转移到相邻的原子，因此，电子可以在整个晶体中运动，称为电子的共有化运动。

由于内外壳层交叠程度很不相同，所以，只有最外层电子的共有化运动才显著。

3有效质量：将晶体中电子的加速度与外加的作用力联系起来，并且包含了晶体中的内力作用效果。

有效质量的物理意义：把晶体周期性势场的作用概括到电子的有效质量中去，使得在引入有效质量之后，就可把运动复杂的晶体电子看作为简单的自由电子。

有效质量的正负与位置有关。

大小由共有化运动的强弱有关。

引入有效质量的用处：使讨论晶体电子运动时，问题变得很简单，否则几乎不可能。

4回旋共振就是当半导体中的载流子在一定的恒定磁场和高频电场同时作用下会发生抗磁共振的现象。

该方法可直接测量出半导体中载流子的有效质量，并从而可求得能带极值附近的能带结构。

（母的）要样品纯度更高，在低温。

5直接带隙半导体材料：导带最小值(导带底)和满带最大值相应于相同的波矢k0间接带隙半导体材料：导带最小值(导带底)和满带最大值在k空间中不同位置 . 硅、锗与砷化镓的区别：硅锗为间接带隙半导体；砷化镓是直接带隙半导体。

砷化镓的禁带宽度大，E。

-1.43eV，宽于硅，更宽于锗，因此砷化镓半导体器件能在远高于硅半导体器件工作温度、更高于锗半导体器件工作温度的450℃下正常工作；其pn结的反向电压高，反向饱和电流低，适用于制作大功率半导体器件；能够引入深能级的杂质，制成体电阻率比锗和硅高出三个数量级以上的集成电路衬底。

一、半导体的电子状态1、金刚石结构（Si、Ge）Si、Ge原子组成，正四面体结构，由两个面心立方沿空间对角线互相平移1/4个空间对角线长度套构而成。

由相同原子构成的复式格子。

2、闪锌矿结构（GaAs）3-5族化合物分子构成，与金刚石结构类似，由两类原子各自形成的面心立方沿空间对角线相互平移1/4个空间对角线长度套构而成。

由共价键结合，有一定离子键。

由不同原子构成的复式格子。

3、纤锌矿结构（ZnS）与闪锌矿结构类似，以正四面体结构为基础，具有六方对称性，由两类原子各自组成的六方排列的双原子层堆积而成。

是共价化合物，但具有离子性，且离子性占优。

4、氯化钠结构（NaCl）沿棱方向平移1/2，形成的复式格子。

5、原子能级与晶体能带原子组成晶体时，由于原子间距非常小，于是电子可以在整个晶体中做共有化运动，导致能级劈裂形成能带。

6、脱离共价键所需的最低能量就是禁带宽度。

价带上的电子激发为准自由电子，即价带电子激发为导带电子的过程，称为本征激发。

7、有效质量的意义a.有效质量概括了半导体内部势场的作用（有效质量为负说明晶格对粒子做负功）b.有效质量可以直接由实验测定c.有效质量与能量函数对于k的二次微商成反比。

能带越窄，二次微商越小，有效质量越大。

8、测量有效质量的方法回旋共振。

当交变电磁场角频率等于回旋频率时，就可以发生共振吸收。

测出共振吸收时电磁波的角频率和磁感应强度，就可以算出有效质量。

为能观测出明显的共振吸收峰，要求样品纯度较高，且实验要在低温下进行。

9、空穴价带中空着的状态被看成带正电的粒子，称为空穴。

这是一种假想的粒子，其带正电荷+q，而且具有正的有效质量m p*。

10、轻/重空穴重空穴：有效质量较大的空穴轻空穴：有效质量较小的空穴11、间接带隙半导体导带底和价带顶处于不同k值的半导体。

二、半导体中的杂质和缺陷能级1、晶胞空间体积计算Si晶胞中有8个硅原子，每个原子看做半径为r的圆球，则8个原子占晶胞空间的百分数：立方体某顶角的圆球中心与距此顶角1/4体对角线长度处的圆球中心间的距离为2r，且等于边长为a的立方体体对角线长（a3）的1/4。

“半导体物理、器件物理与集成电路”（801）复习提纲一、总体要求“半导体物理、器件物理与集成电路”（801）由半导体物理、半导体器件物理和数字集成电路三部分组成，半导体物理占60% （90分）、器件物理占20% （30分）、集成电路各占20% （ 30分）。

“半导体物理，，要求学生熟练掌握半导体的相关基础理论，了解半导体性质以及受外界因素的影响及其变化规律。

重点掌握半导体中的电子状态和带、半导体中的杂质和缺陷能级、半导体中载流子的统计分布、半导体的导电性、半导体中的非平衡载流子等相关知识、基本概念及相关理论，掌握半导体中载流子浓度计算、电阻（导）率计算以及运用连续性方程解决载流子浓度随时间或位置的变化及其分布规律等。

“器件物理”要求学生掌握MOSFET器件物理的基本理论和基本的分析方法，使学生具备基本的器件分析、求解、应用能力。

要求掌握MOS基本结构和电容电压特性; MESFET器件的基本工作原理；MOSFET器件的频率特性；MOSFET器件中的非理想效应；MOSFET器件按比例缩小理论；阈值电压的影响因素；MOSFET的击穿特性；掌握器件特性的基本分析方法。

“数字集成电路”要求考生应深入理解数字集成电路的相关基础理论，掌握数字集成电路电路、系统及其设计方法。

重点掌握数字集成电路设计的质量评价、相关参量；能够设计并定量分析数字集成电路的核心一一反相器的完整性、性能和能量指标；掌握CMOS组合逻辑门的设计、优化和评价指标；掌握基本时序逻辑电路的设计、优化、不同形式时序器件各自的特点，时钟的设计策略和影响因素；定性了解MOS器件；掌握并能够量化芯片内部互连线参数。

“半导体物理、器件物理与集成电路”（801）研究生入学考试是所学知识的总结性考试，考试水平应达到或超过本科专业相应的课程要求水平。

二、各部分复习要点• “半导体物理”部分各章复习要点（一）半导体中的电子状态1.复习内容半导体晶体结构与化学键性质，半导体中电子状态与能带，电子的运动与有效质量，空穴，回旋共振，元素半导体和典型化合物半导体的能带结构。

半导体物理复习提纲基础知识1.导体，绝缘体和半导体的能带结构有什么不同并以此说明半导体的导电机理（两种载流⼦参与导电）与⾦属有何不同导体能带中⼀定有不满带；绝缘体能带中只有满带和空带，禁带宽度较宽⼀般⼤于2eV；半导体T=0 K时，能带中只有满带和空带，T>0 K时，能带中有不满带，禁带宽度较⼩，⼀般⼩于2eV。

（能带状况会发⽣变化）半导体的导带没有电⼦，但其价带中电⼦吸收能量，会跃迁⾄导带，价带中也会剩余空⽳。

在外电场的情况下，跃迁到导带中的电⼦和价带中的空⽳都会参与导电。

⽽⾦属中价带电⼦是⾮满带，在外场的作⽤下直接产⽣电流。

2.什么是空⽳它有哪些基本特征以硅为例，对照能带结构和价键结构图理解空⽳概念。

当满带附近有空状态k’时，整个能带中的电流，以及电流在外场作⽤下的变化，完全如同存在⼀个带正电荷e和具有正有效质量|m n* | 、速度为v（k’）的粒⼦的情况⼀样，这样假想的粒⼦称为空⽳。

3.半导体材料的⼀般特性。

（1）电阻率介于导体与绝缘体之间（2）对温度、光照、电场、磁场、湿度等敏感（3）性质与掺杂密切相关4.费⽶统计分布与玻⽿兹曼统计分布的主要差别是什么什么情况下费⽶分布函数可以转化为玻⽿兹曼函数为什么通常情况下，半导体中载流⼦分布都可以⽤玻⽿兹曼分布来描述麦克斯韦-玻尔兹曼统计的粒⼦是可分辨的；费⽶-狄拉克统计的粒⼦不可分辨，⽽且每个状态只可能占据⼀个粒⼦。

低掺杂半导体中载流⼦遵循玻尔兹曼分布，称为⾮简并性系统；⾼掺杂半导体中载流⼦遵循费⽶分布，称为简并性系统。

费⽶分布：玻尔兹曼分布：空⽳分布函数：（能态E不被电⼦占据的⼏率）当时有，所以，则费⽶分布函数转化为，即玻尔兹曼分布。

半导体中常见费⽶能级位于禁带中，满⾜的条件，因此导带和价带中的所有量⼦态来说，电⼦和空⽳都可以⽤玻尔兹曼分布描述。

5.由电⼦能带图中费⽶能级的位置和形态（如，⽔平、倾斜、分裂），分析半导体材料特性。

靠近费⽶能级的能带上的载流⼦远⼤于远离费⽶能级那边，因此将该能带上的载流⼦称为多数载流⼦简称多⼦。
