松下NV-GS11更换屏幕排线详细过程图解与磁带仓不弹出故障处理

笔记本显示屏不显示大半原因是液晶屏与主板之间的连接排线存在断裂现象，但是找到排线的断裂之处不是一件很容易的事情，就是把断裂点找到了，把它接起来更是难上加难!小编就把接排线的一些经验奉献给大家。

在此之前，先请大家认识一下各种各样的排线，做到心中有数。

笔记本的工作状态指示板排线所谓排线，顾名思义，就是把很多根电线并排整齐的排列在一起，起到传输数据信号的作用，同时采用排线也能使电路显得整洁、美观。

相信玩“笔记本”的爱好者大都玩过台式机，排线的结构和台式机的硬盘、光驱、软驱等的数据线一样，只不过排线是由韧性非常高的塑料薄膜中间夹着若干根很薄的金属条组成的，与硬盘数据线比起来更显得轻巧，不过古董的笔记本还是用下图这种。

早期用的单股电线一般来说，排线具有很高的韧性，轻易不会折断，但是由于是二手的机器，已经使用了若干年了，其液晶屏不知打开又合上了多少次，再加之使用方法不当，频繁向同一个方向来回活动液晶屏的话就有可能断，如果折断一根、两根还有接起来的可能，断太多的话，到了无法接的地步只有更换新的，对与已经使用了一些年头的二手笔记本，其配件早就不生产了，要想买到相同型号的排线已经不大可能。

其实笔记本电脑的排线有两种，一种是从屏幕通往显卡部分的排线，一种是从屏幕控制电路通往TFT面板的排线，这两根线都起着传输显示内容的作用，所不同的在于从屏幕通往显卡部分的排线是传送整个屏幕显示的信号，到了控制电路之后这些信号被分成每个像素要显示的内容在传往TFT面板。

如果其中任何一处的排线出现问题，显示就会不正常。

了解了排线的结构以后，接下来就是打开笔记本电脑，找到排线的位置。

工具准备：电烙铁(优质锡丝、松香等)、数字万用表、美工刀片、703或704硅橡胶(密封行输出高压嘴的东西，家电维修部可以找到)等。

使用的工具??? ? 各大品牌的笔记本排线颜色、形状可能不大相同，但结构肯定都是一样的。

液晶屏与主板的连接排线大都在液晶屏的下方，我们要先把笔记本电脑拆开，才能看到排线。

液晶屏TAB（排线）更换步骤方法及注意事项液晶电视屏、笔记本屏、电脑显示器屏出现线条后，大多最后都以报废处理。

其实出现这种故障的原因，有很大一部分是因液晶屏TAB（排线）引起的；日常维修中我们把它更换即可解决问题。

下面我们就一起来看下液晶屏TAB（排线）的更换步骤、方法及注意事项。

1、去除TAB清洗TAB 清洗玻璃用细口热风枪边吹边撕TAB 注意控制好温度，一般200度左右比较合适。

注意不要吹坏屏膜。

撕掉后玻璃上均匀涂上少量去除液，用棉棒轻轻擦拭，去掉玻璃上残存的ACF胶。

如果有些胶很难擦掉也可用薄竹板轻轻刮除。

最后再用丙酮或酒精清洗玻璃再用无尘布沾一些丙酮或酒精擦拭一遍玻璃（注意玻璃和TAB正反两面都要清洗干净）之后可贴ACF.排线清洗时注意要顺着导电引线擦拭，以免导电引线活动造成导电引线之间接触造成短路。

2、贴ACF胶胶要尽量贴在ITO的中间，不要太靠近玻璃边缘，也不要太靠近面板ITO的根部。

ACF胶的长度为左右各超出对位标示1厘米左右为最佳，长度不能短于对位标示。

需要工具，优质尖镊子剪刀。

ACF贴上之后用烧热的压屏烙铁来回轻压左右移动（和熨衣服类似），使胶贴辅在玻璃上。

贴好之后不要先撕下ACF胶保护膜，等屏固定在热压机平台上开始对位时在撕去保护膜。

这样可以尽量避免ACF沾污。

3、对位液晶屏放在热压机平台上后要调整位置，使刀头正好落在ITO上，不能压着ITO根部的楞，要离根部有一根发丝左右距离，以免热压时热压布变形挤压到玻璃ITO根部的玻璃楞。

调好屏的位置后用两个磁铁固定。

注意磁铁要轻拿轻放，以免损坏液晶屏。

对位之前应当对要修的屏TAB排线结构有所了解，不能对错引脚。

可以在拆掉排线之前用显微镜观察排线对位标识，确保那根线对那根线心中有数。

排线两端均有对位标示。

如“◎” “+” “≡” “±”“○” “〓” “⊙” 先用手将排线放到最接近的位置再用烧热的修屏烙铁轻压着排线将排线移动到正确位置。

松下微波炉维修流程,松下微波炉维修方法,注意区分说到松下，大家可能第一反应就是洗衣机吧，其实它旗下的电器产品也是有很多的，不仅仅是洗衣机，微波炉就是其中一种。

微波炉现在也是厨房的常见设备了，方便我们加热食物，松下微波炉在市场上其实也是很受喜欢的，我们在使用中也是可能都会遇到一些问题的，这也是难免的，了解一些松下微波炉维修知识就可以了。

接下来就看看松下微波炉是怎么维修的吧！一、松下微波炉维修步骤：维修步骤一：在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。

维修步骤二：假如要查看机内电路，一般应该在断电后再拆开微波炉。

拆机后，先用塑胶绝缘柄改锥将高压电容两头短路放电，避免修理时不小心遭受电击。

维修步骤三：除了量220V市电电压等查看外，在没有非常掌握的情况下，应尽量不作开机带电查看。

假如的确需要通电查看，必须先断开高压电路，不让磁控管作业，然后再开机查看，以保证人身安全。

维修步骤四：修理中需要对零部件进行拆开查看或替换时，拆件时要逐一记居处拆开零部件的原方位，特别是安全组织和高压电路的零部件更要注重，而且拆开后要放置好，以避免丢掉，形成不必要的麻烦。

维修步骤五：修理中需要对零部件进行拆开查看或替换时，拆件时要逐一记居处零部件的原方位，特别是安全组织和高压电路的零部件更要注重，而且拆开后要放置好，以避免丢掉，形成不必要的费事。

二、松下微波炉维修方法：1、松下微波炉开机后烹调时间过长。

经查看为市电电压太低，用大功率交流稳压器稳压后毛病扫除。

另一台机同一毛病，经查看为磁控管阻流线圈断线替换磁控管后问题排除。

2、松下微波炉开机后显现正常但无微波输出。

经查看为高压变压器次级线圈断路，替换高压变压器后毛病扫除。

另二台机为同一毛病，经查看为高压电容器击穿和高压二极管烧坏，别离替换高压电容器和高压二极管后问题排除。

打印机维修资料！松下1121打印机维修一例一台使用了几年的松下1121打印机，设置为双向打印模式，打印出的汉字上下错位，下半部分字迹不清晰且有漏笔划现象，看似断针故障，打印表格情况更为严重。

通过面板重新设置为单向打印模式后，汉字错位现象有了改观，但字符下半部分仍不清晰。

与电脑进行联机测试时，发现打印机头发卡，并内撞车，随后就全无反应了，面板上指示灯全灭，并伴有糊臭味。

拆开打印机检查，发现电源保险管（2.5A）已经烧毁，找来一个相近的保险管换上，接通电源后，打印机仍无反应。

拆下电源板，拔下送往主板的电源插头，单独通电测试电源部分，发现有39V和5V直流输出，电源部分正常，看来故障在主板上。

拆下打印机主板，仔细检查未发现异常，测量其中的二个保险也正常。

将主板所有接插头除保留面板和电源连线外全部拔下，接通电源，此时，面板上的指示灯全亮了，并伴闪烁。

看来主板基本正常，接上全部插头，故障又现。

依次拔下各驱动电机、检测部分接插线，一一通电实验，故障仍在。

现只剩下打印头电缆了，把它也拔下试试，这时，奇迹出现了，面板上的指示灯有了反应，接上其它接插头，这次全部正常了，看来是打印头或信号电缆有故障。

拆下打印头，发现插在打印头上的一根信号电缆（下面的一根）已经从打印头中脱落，并贴于打印头的金属外壳下。

重新插上信号电缆及所有接插线，装好打印头，然后通电测试，打印机完全正常了，并且，打印出来的字符变得非常清晰了，再也没有缺笔法的现象了。

究其故障原因，原来打印机的主人在此之前曾清洗过打印头，之后就出现了字符下部分不清晰的现象，以为是色带不行了，并未注意打印头信号电缆是否插好，打印机小车来回移动时，将信号电缆从打印头中扯脱，并与打印头的金属外壳接触形成短路，从而烧毁了电源保险并引起主板产生了过流怎样维修AR3200打印头AR3200打印机的打印头采用超强设计，其监控程序还提供打印针调整功能（类似于流行的“打印机断针免维修”软件）。

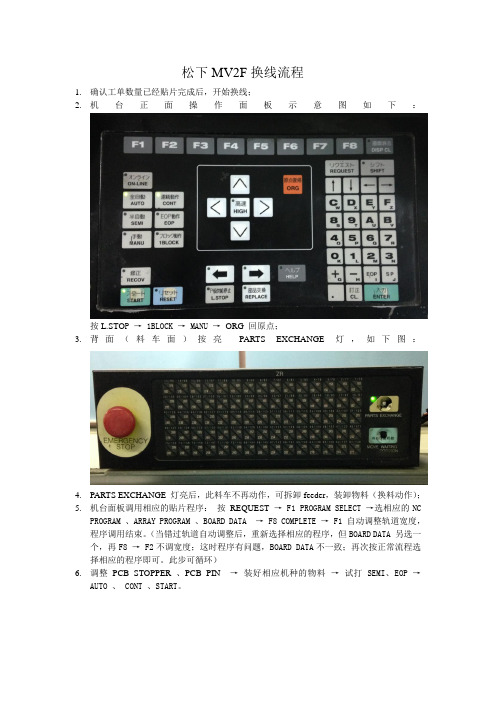

松下MV2F换线流程
1.确认工单数量已经贴片完成后，开始换线；
2.机台正面操作面板示意图如下：
按L.STO P → 1BLOCK → MANU →ORG 回原点；
3.背面（料车面）按亮PARTS EXCHANGE 灯，如下图：
4.PARTS EXCHANGE 灯亮后，此料车不再动作，可拆卸feeder，装卸物料（换料动作）；
5.机台面板调用相应的贴片程序：按REQUEST → F1 PROGRAM SELECT →选相应的NC
PROGRAM 、ARRAY PROGRAM 、BOARD DATA → F8 COMPLETE → F1 自动调整轨道宽度，程序调用结束。

（当错过轨道自动调整后，重新选择相应的程序，但BOARD DATA 另选一个，再F8 → F2不调宽度；这时程序有问题，BOARD DATA不一致；再次按正常流程选择相应的程序即可。

此步可循环）
6.调整PCB STOPPER 、PCB PIN →装好相应机种的物料→试打 SEMI、EOP →
AUTO 、 CONT 、START。

可编辑修改精选全文完整版Panasonic NV-GS28拆解记录使用多年的NV-GS28，突然出现液晶屏打开到45度角还能有显示，超过这个角度后就不亮了，几天后就彻底不亮了。

仔细观察发现液晶屏排线出现了裂纹。

网购了排线，亲自换上，步骤如下：先准备好工具：小十字螺丝刀，尖嘴电骆铁。

第一步：把DV翻到底部，把下图中画红圈的缧丝全部缧丝拆下，如下图：第二步：将DV翻到安装电池那一面，将下图中画圈处缧丝拆下。

第三步：再把DV磁带盒打开。

把下图标注部份缧丝拆下。

第四步：把液晶屏打开，同样将下图标注部份缧丝拆下。

第五步：接下来可以把镜头部份的外壳取出了，如下图所示：镜头外壳沿箭头方向拔出，再把目镜向图示左方拉出后，镜头外壳就可以顺利从侧面取下。

不过这里着重提醒：必须特别注意下图中画圈的部份可能会划伤镜头，所以这一步一定要小心的拆装。

否则后悔晚矣。

下图是镜头外壳拆解后的样子：第六步：将下图中标注部份的缧丝取下。

下图中标注部份就是排线的断裂点：第七步：将下图中标注部份的缧丝拆下。

第八步：当你把上述所提到的这些缧丝都拆下（注意记住这些长短缧丝的安装位置），那这时就可以打开扬声器的这块面板了，打开时要注意底下有一条排线连接，如下图：下图箭头所指部份就是液晶屏排线的卡子，将这个卡子轻轻抠起便可以轻松将液晶屏排线取出了。

这时我们所看到的这块电路板就是主板了，同时可以看到处理核心是东芝的。

如下图所示：第九步：将液晶显示屏与轴坐旋转90度，我们会看到还有两颗缧丝，一个字拆。

第十步：下面我们就要拆解液晶屏了。

将液晶屏的背壳小心的用指甲一点点抠开。

如下图：第十一步：将下图箭头所指的卡子轻轻抠起，排线连同轴坐就可以取下了。

第十二步：下面我们将接着进一步拆解。

把下图箭头所指轴坐外壳两个小卡子用工具轻轻拨开后轴坐外壳就可以成功分离了。

第十三步：轴坐外壳打开后才可以拆下排线，但是在拆排线时应当先注意观察一下下图箭头所指的地方排线缠绕的方式和方向后再进行拆换。

笔记本屏幕排线折断修复方法笔记本电脑由于其特有的移动的特点，号称“移动办公室”，其购买者不在少数，由于各种各样的原因，在使用过程中出现这样那样稀奇古怪的故障也是常有的事，很多朋友一见心爱的“本本”出现一点问题不听使唤了，往往心急如焚，不知所措，也大多有上网寻找答案的习惯，但是网上的笔记本专家论坛也大都泛泛而谈，或者直接说送修，等遇到具体地操作问题还得我们自己动手，不具有动手能力的“本本”拥有者还是要跑到维修中心去，花上一大笔冤枉钱。

这里我想通过具体的事例来打破不少“本本”拥有者认为这种高科技产品很神秘的想法。

笔记本电脑虽然集成化比较高，小巧、轻便，具有很高的技术含量，很多人认为出了问题只有到维修中心去，别无他法，其实就是维修中心的工作人员处理问题的方法有时候也和我们各位DIY爱好者的方法大同小异，一般问题我们自己也能修好。

所以，请广大笔记本电脑爱好者切记，一但你的笔记本电脑出问题了，我们首先要冷静，要懂得分析原因，不要急于送给维修中心去，我们自己说不定也能找到故障所在，其实有的问题只要稍具动手能力自己完全能够解决，何必花大把的银子跑上几十里路，甚至上百里路去特约维修中心呢？笔者同事的一台笔记本电脑（二手，在他手里已经玩了一年多的时间），恒升，型号为SLIMNOTE 7100,是华硕的OEM产品，其配置为：CPU PII400，内存64M，硬盘IBM6."4G，液晶屏11."3寸真彩TFT，光软外置。

有一次在使用中正常关机，等到了下次开机使用时，屏幕上就出现了大量竖状条纹，使得显示的内容残缺不全，由于是二手货，根本就没有什么质保可谈，据说维修费用大约要几百大元，朋友急了，又有点舍不得。

找到了我看看有没有办法（后来听说也是抱着试试看的心情来找我的）。

我听他这么一说，心中就有数了，十有八九是显示器与主板的连接排线存在断裂的现象，因为大约在两年前，我的笔记本电脑也出现了类似的故障，我自己趴在上面整整修了一个星期才找到故障的范围所在。

笔记本液晶屏幕拆解更换灯管清理灰尘教程！笔记本, 拆解笔记本的普及率越来越高了，在使用更新换代也越来越快，在此同时也产生了大量的二手笔记本，笔记本出了4大件易耗品以外(光驱电池硬盘风扇)屏幕就是慢慢老化的重要部件，尤其是二手笔记本中会经常遇到液晶屏幕发黄，发暗，并且有的笔记本里面有灰尘，黑斑，亮斑，利淘网李工今天详细教您如何拆解屏幕更换灯管以及清除笔记本屏幕内的灰尘(请勿在家中尝试更换这些部件，需要一个无尘条件带上手套操作以防止二次污染将灰尘掉入到屏幕内)以下是一块废屏教大家练手！1，拆解笔记本屏幕：以下是一块IBM T4系列笔记本的液晶屏幕，如果你有一台笔记本想进行如上的一些操作的话就必须全部拆卸下来如下图一样就是一个液晶屏幕后才能操作！下图红圈位置就是液晶屏幕连接笔记本主板上的排线接口，拆解前必须从主板上拆卸下来将笔记本液晶屏幕翻过来，看到如下图，外面有一个金属框架保护屏幕的，但是没有螺丝设计，是卡口设计，我们将全部拆开左右边都一样有慢慢的撬开取出这个金属框下图中就是已经拆解下来的笔记本屏幕金属外框2，更换笔记本屏幕灯管：如下看到金属位置，这个位置就是放置笔记本屏幕灯管的位置，由于灯管非常容易损坏易损所以用一个金属罩子扣住，我们将这个罩子取下就能看到灯管了，或者不取出来，剪掉灯管一端的电源线也能将灯管抽出来我们将这个一起取下来就能看到屏幕里面的灯管了：可以看到电源线灯管的链接的电源线已经全部拆解下来灯管和金属罩子，灯管也分很多种高分，普分，宽屏，黑晶屏，等都是不一样的灯管，也需要看型号，所以一般更换这个最好是到知名的店购买配件，不要随便交给一个维修店，因为很多维修店有劣质的灯管安装使用后很有可能将液晶屏幕烧坏，得不偿失，利淘现在很大一部分的笔记本如IBM笔记本，有客户需要更换都是直接拿到THINKPAD官方售后蓝色快车更换的，因为一般的灯管不能保证其质量，也许今天更换上去是好的，明天就坏了。

不同品牌的产品，因为电路结构不同，设计不同，检修故障的方法和步骤也不同。

以松下为例：SC板就是Y板，SS板就是X板，SU、SD就是上缓存板和下缓存板，C板就是选址板。

SC、SU、SD板三块板位于屏幕的左边（后视图），SS板位于屏幕的右边，C 板位于屏幕的下边缘。

SC板的输出，加到SU、SD板，SU板与、SD板与屏幕直接相连，驱动屏幕。

SU板负责上半屏的扫描，SD板负责下半屏的扫描。

SC板产生驱动屏发光的交流电压，这个交流电压的周期是5US。

幅度是180VP-P。

SC 板输出的这个放电交流电压，同时加到SU、SD板，SU、SD板在逻辑板送来的时序脉冲的作用下，把这个交流电压加到屏幕上。

松下PDP电视机保护电路设计的非常完善，有故障自诊断功能，利用面板上红灯闪烁次数来提示故障所在的板件及电路单元。

灯闪7下，说明故障在SU、SD、SC板内有电压不正常。

灯闪6下，说明故障在SC板内的能量回收电路。

灯闪8下说明故障在SS 板。

如果屏幕坏，也会引起SU、SD板的损坏。

这时需要把屏幕拆出来，在明亮的光线下即可看到某一个像素点上有打黑的黑点。

SC板上常有以下电源电压：VSUS：180V。

VSET：320VVAD：-90V。

VSCN：145V。

SS板上有以下电压：VSUS：180VVDA：65VVE：140V因为厂家不断的改进屏幕的参数，以提高发光效果并省电，上述电压在不同的屏幕上差距较大。

还要以维修手册为准。

SC和SS板内都有能量回收电容，如果电路工作正常，这个电容上的电压应当等于VSUS电压的一半：即：90V。

如果这个电压偏离这个数值，就说明这个电路板工作不正常。

在SC、SS板上都有一个发光管，如果这个发光管正常发光，就说明这个电路板工作基本正常。

SU、SD板最常见的故障是与屏幕相连的驱动IC对地击穿。

只要用表一测即可发现。

SC、SD板如果轻微不正常，常会引起屏幕上有色班、图像偏绿、图像跳动、图像暗。

如果SU、SD板与屏的排线压接不好，会出现在屏幕上有水平横线、横带。
