安全阀的设计及选型

安全阀的选型计算与设置规定安全阀是一种用于保护设备和系统免受过高压力的设备。

选取恰当的安全阀、正确计算和设置其工作参数对于设备的安全运行至关重要。

以下是有关安全阀选型、计算和设置规定的详细信息。

一、安全阀选型要点：1.根据系统和设备的工作压力范围选择合适的安全阀。

安全阀的额定工作压力应稍高于系统最大工作压力，一般选取额定压力为系统最大工作压力的10-20%之间。

2.根据系统和设备的工作温度范围选择适用的安全阀。

安全阀的额定工作温度应与系统最大工作温度相匹配，同时需考虑到介质的特性和温度变化因素。

3.考虑设备和系统的流量特性，选择合适的安全阀。

安全阀的流量特性要与系统的流量能力相匹配，以确保能够及时有效地排放过多的介质。

4.考虑设备和系统的介质特性，选择适用的安全阀。

不同介质对材料的要求不同，需要选择耐腐蚀、耐高温等特殊材料或涂层的安全阀。

二、安全阀计算要点：1.确定安全阀的标准和规范。

根据所在国家或地区的相关标准和规范，进行计算和选取。

2.计算系统的最大工作压力。

考虑系统的设计压力、管道压力损失、液位变化等因素。

3.计算安全阀的要求。

根据系统的工作压力范围、介质特性、流量能力等因素，计算安全阀的额定工作压力和流量能力。

4.考虑特殊条件和环境因素。

如高海拔、低温等特殊条件下的安全阀计算，需要考虑特殊的修正因素。

三、安全阀设置规定：1.安全阀应设置在最高压力区域。

确保安全阀能够及时发现并排放过高压力的介质。

2.安全阀的出口管道应直接排放到安全区域或专用排放装置。

确保排放的介质不会对人员和环境造成危害。

3.安全阀的排放管道应具备足够的直径、延长长度和排放能力，以保证介质排放的效果。

4.安全阀的排放口应设置向上或向外，以防止排放的介质对人员和设备造成伤害。

5.安全阀的设置位置和方式应符合标准和规范的要求，不得轻易改变或调整位置。

总之，安全阀的选型、计算和设置规定是确保设备和系统安全运行的重要环节。

正确选择合适的安全阀，进行准确的计算和设置，能够有效地保护设备和系统免受过高压力的影响，确保人员和设备的安全。

2024年安全阀分类和参数选型方法摘要: 安全阀在工业设备中的应用非常重要，其作用是保护设备或系统在超压条件下的安全运行。

为了确保设备的安全和生产的可靠性，合理选择安全阀是至关重要的。

本文将介绍2024年的安全阀分类和参数选型方法。

首先，将安全阀按照结构和工作原理进行分类，包括弹簧式安全阀、负荷式安全阀、电子安全阀等。

然后，根据设备或系统的特点和需求，选取合适的参数进行选型，包括额定压力、出口直径、流量系数等。

最后，需要注意的是，参数的选型应基于具体的工程实践和经验，并且需要进行定期维护和检测以确保安全阀的正常运行。

1. 弹簧式安全阀弹簧式安全阀是最常见和常用的安全阀之一。

它通过弹簧的压紧力来控制压力，一旦压力超过设定值，阀门会打开，释放过压气体，以保护设备不受损坏。

根据结构的不同，弹簧式安全阀又可以分为直接弹簧式安全阀、间接弹簧式安全阀等。

2. 负荷式安全阀负荷式安全阀采用了负载杆来控制阀门的开启和关闭。

负荷杆的负荷通常与系统中的压力相关，一旦压力超过设定值，负荷杆将被压力移位，导致阀门打开并释放过压气体。

负荷式安全阀通常用于高压和高温的工作环境中。

3. 电子安全阀随着电子技术的发展，电子安全阀越来越受到关注和应用。

电子安全阀通过传感器来检测压力，然后通过电子控制器来控制阀门的开启和关闭。

电子安全阀具有精确控制和反馈功能，可以根据实际的工况和需求进行智能调整，并且可以实现远程监控和报警。

4. 参数选型方法在选择安全阀的参数时，需要考虑以下几个因素。

4.1. 设备或系统的额定压力安全阀的额定压力应高于设备或系统的工作压力。

一般来说，额定压力应选择为工作压力的1.1倍到1.2倍。

4.2. 设备或系统的出口直径安全阀的出口直径应根据设备或系统的流量来选择。

流量越大，出口直径应越大。

4.3. 安全阀的流量系数流量系数是衡量安全阀流量能力的一个重要参数，一般表示为Cv 值。

根据设备或系统的流量和压力损失，选择合适的Cv值。

安全阀的设计及选型安全阀是一种安全保护装置，用于控制和调节容器内压力，以避免容器因过压而发生破裂事故。

在工业生产中，安全阀的设计和选型对于保障设备和人员的安全至关重要。

下面将从设计要求、选型依据和安全阀的类型等方面进行详细介绍。

一、设计要求：1.安全阀的设计要满足国家标准和相关法规的要求，并获得相应的认证和检验。

2.安全阀的承受压力、流量和温度等参数要符合容器和工艺流程的要求。

3.安全阀的结构要合理，可靠性要高，工作稳定，响应迅速，具备自调节功能。

4.安全阀要方便安装、调节和维护，具备可靠的密封性能和防腐蚀能力。

二、选型依据：1.容器的工作压力和设计压力：安全阀的承受压力必须大于或等于容器的工作压力，并考虑到容器的设计压力，以确保安全阀在任何工作条件下都能正常开启。

2.流体性质和流量要求：安全阀的流量要满足制定的标准和容器的工艺要求。

流体性质可以影响安全阀的材料选择和工作参数的设定。

3.温度要求：安全阀的材料选择要能够耐受容器内的高温，并确保在高温条件下仍然能正常工作。

4.安全阀的响应时间：不同的工艺要求对响应时间有着不同的要求，选型时需要根据具体工艺要求进行选择。

5.安全阀的材料和密封性能：安全阀的材料要和容器内介质相适应，同时要具备良好的密封性能，以确保逃逸的气体不会造成安全隐患。

三、安全阀的类型：1.弹簧式安全阀：通过弹簧预先设定压力值，当容器内压力超过设定值时，弹簧会弹起，释放压力，实现减压。

2.阳平衡安全阀：利用阀盖上的阳平衡活塞来平衡容器内部和外部的压力，当容器内压力超过设定值时，活塞会自动打开，释放压力。

3.超静态安全阀：适用于需要非常高精度的流量调节和控制的场合，能够在高压差下实现稳定的流量调节。

4.调压安全阀：适用于需要同时进行压力调节和安全防护的场合，通过调整安全阀的调压装置，达到设定的压力值。

四、安全阀的选型及注意事项：1.根据容器的工作压力和设计压力，选择合适的承压范围和额定流量的安全阀。

安全阀计算与选型1. 确定确定安全阀类型安全阀类型根据卸放介质物性、卸放量确定安全阀类型。

2. 确定安全阀公称压力根据介质操作条件确定PN，选定弹簧工作压力级。

3. 安全阀安全阀计算计算3.1 由工艺计算软件（hysis,pro II,aspen）计算获得介质基本物性数据（比重ρ，分子量M，粘度μ，泄放量Gv，气体特性系数C，流量系数Kf，压缩系数Z，最高泄放压力Pm，泄放温度Ti，操作压力P 0，整定压力Ps）。

3.2 计算公式：安全阀的计算参照GB/T 12241-2005（它与ISO 4126 安全阀一般要求计算方法相同） 中的公式并依据实测额定排量系数来计算安全阀的额定排量，进而确定安全阀的口径，是比较可靠的计算方法。

具体计算公式见GB/T 12241-2005 6.3节/6.5节。

3.2.1 介质为气体或蒸汽1）临界流动下的理论排量计算在下列条件下达到临界流动： 临界流动下的理论排量计算公式：2）亚临界流动下的理论排量计算：在下列条件下达到亚临界流动： 亚临界流动下的理论排量计算公式：3）Excel 表格计算安全阀卸放面积A 0（作者Huang WenJia）3.3 将必须的介质物性数据编入Excel 表格，并在安全阀卸放面积栏编好计算公式（见安全阀计算excel 表格）。

安全阀安全阀的选用与的选用与的选用与计算实例计算实例计算实例安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用安全阀的选用 1. 1. 安全阀安全阀安全阀各种参数的确定各种参数的确定各种参数的确定 a）确定安全阀公称压力。

根据阀门材料、工作温度和最大工作压力选定公称压力。

b) 确定安全阀的工作压力等级。

安全阀的设计及选型一、安全阀的基本概念安全阀是一种与压力容器、管道、锅炉等相关的设备，当压力超过规定值时，能够自动开启并排放相应的压力以保障被保护的设备的安全。

在很多工业领域中，安全阀都是不可或缺的。

例如，在石油化工、钢铁、电力、航空航天等行业，安全阀对于安全生产起着重要的作用。

安全阀的机构常见有弹簧式、重锤式和液压式三种。

其中，弹簧式安全阀的最大特点是结构简单，易于维护和更换。

重锤式安全阀则通过重锤的作用，利用重力低于弹簧力的特点实现开启。

液压式安全阀的开启则是由液体的压力实现的。

该三种机构中，弹簧式安全阀用的最广泛，因此本文以弹簧式安全阀为例讲解其设计及选型。

二、安全阀的设计1. 弹簧的选用在弹簧式安全阀的设计中，弹簧是一个至关重要的部件。

正确选择合适的弹簧，能够确保安全阀的开启压力在规定范围内，保障被保护设备的安全运行。

在纯粹的安全阀设计中，弹簧的选取通常采用试算法。

按照试算结果选择弹簧后，要进行试制和试验以验证结果的正确性。

并且在弹簧的选取中，还要考虑弹簧的寿命和工作温度等因素。

如果是在改造安全阀或更换弹簧的情况下，应先了解设备的工作条件和特点等相关参数，再根据弹簧的特性进行选择，避免对被保护设备造成不良影响。

2. 排放容积的计算在设计安全阀时，要考虑到排放容积的大小。

排放容积是指在安全阀开启后，放出的介质所需要的空间。

如果排放容积太小，则在安全阀开启后，介质排放不畅或无法排放，会对设备造成较大的损害。

在计算排放容积时，应根据设备的特点和工况条件进行综合分析计算，以确保安全阀按照要求工作。

具体方法有使用计算公式或进行数值模拟等。

3. 设计弹簧腔设计弹簧腔时，应根据弹簧的选用和计算排放容积确定弹簧腔的尺寸。

一般来说，弹簧腔的尺寸不得过小，否则会影响弹簧的弹性，使安全阀开启压力偏低。

在设计弹簧腔时，还要考虑弹簧腔的通气条件。

弹簧腔通气不良，会影响安全阀的正常工作，增大设备的安全风险。

因此，在设计时要充分考虑弹簧腔的通气条件，保证其通气自由。

安全阀的选型计算与设置规定安全阀是一种用于保护压力容器和管道系统不超过允许压力的装置。

安全阀的选型、计算和设置是确保装置正常运行和安全操作的关键。

1.安全阀的选型：选择合适的安全阀需要考虑以下因素：-工作压力：安全阀的额定压力必须大于或等于工作压力。

-流量：根据流体在压力释放时的需求，选择合适的安全阀口径。

-温度：根据流体的温度选择适当的材料和阀芯结构。

-流体性质：根据不同的流体性质选择适当的材料，如液态、气态或腐蚀性流体。

2.安全阀的计算：安全阀的计算主要包括以下几个方面：-弹簧选择：根据安全阀的工作压力和弹簧的特性曲线，选择合适的弹簧。

-泄露流量计算：根据流体在压力释放时的需求，计算出需要泄露的流量。

-冲击压力计算：计算流体在压力释放时产生的冲击压力，选择合适的安全阀结构和材料来抵抗冲击压力。

3.安全阀的设置规定：根据不同国家和地区的标准和规范，设置安全阀需要满足以下要求：-安装位置：安全阀应设置在压力容器或管道系统的高压部分，使其能及时响应并释放压力。

-排放方向：安全阀的排放方向应指向安全区域，远离人员和设备。

-固定方式：安全阀应牢固固定在安装位置上，以防止振动或其他因素导致安全阀脱落或破坏。

-调整和维护：安全阀应定期检查和维护，确保其正常运行和可靠性。

总之，安全阀的选型、计算和设置规定是确保装置安全操作的重要环节。

正确选择合适的安全阀，进行计算和设置，能够保证装置在超压情况下能够及时响应，释放压力，保护人员和设备的安全。

同时，也需要按照规范要求进行定期检查和维护，确保安全阀的正常运行和可靠性。

安全阀怎样选型如何正确的选用安全阀直接关系到使用单位的经济效益和操作人员及设备的安全，主要注意几点:1、确定使用条件下的压力等级。

2、根据使用环境、物料情况，选择合理的安全阀结构形式。

3、选择合适的公称通径。

4、确定安全阀的材质。

1、启式安全阀和微启式安全阀的的主要区别在于其开启高度的不同，一般微启式安全阀的开启高度为其阀座喉径的1/20~1/40，而全启式安全阀的开启高度则为其阀座喉径的1/4以上。

2、选型注意事项：①安全阀的排放量必须大于容器的安全泄放量；②操作压力要求绝对平稳的容器，应考虑选用微启式安全阀（如压缩机汽缸）；③高压容器、大型容器以及安全泄放量大的中、低压容器最好选用全启式安全阀（如反应釜类设备）。

3、安全阀的开启高度是指：阀瓣离开关闭位置的实际升程（摘自：TSG ZF001-2006《安全阀安全技术监察规程》A18），也就是阀芯离开阀座的最大高度1.一般气体管路上用全启式，液体管路上用微启式2.工作温度低于标准沸点的介质用全启式3.氧介质最好用微启式HG/T20570中讲到：全启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣迅速上升至最大高度，最大限度的排出超压的物料。

一般用于可压缩流体。

阀瓣上升高度不小于喉颈的1/4.微启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣位置随着入口压力的升高而成比例的升高，最大限度的减少应排除物料。

一般用于不可压缩流体。

阀瓣的最大上升高度不小于喉颈的1/20~1/40.又：按照介质排放方式的不同，安全阀又可以分为全封闭式、半封闭式和开放式等三种。

1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能间外泄漏，主要用于介质为有毒。

易燃气体的容器。

2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过排气管，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体的容器。

3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。

安全阀分类和参数选型方法一、安全阀的分类：1.按功能分为：- 弹簧式安全阀：通过弹簧预压调整阀簧力和开启压力，当系统压力超过设定压力时，阀门打开以减压。

- 螺旋弹簧式安全阀：通过旋钮和螺旋弹簧预压调整阀簧力和开启压力，适用于高温、高压的介质。

- 液力式安全阀：通过介质压力变化控制阀门开启，适用于高温、高压、高流量的介质。

- 防火型安全阀：能够在火灾发生时迅速打开，以减轻火势对设备的损害。

2.按结构分为：- 单片式安全阀：阀芯由一个整体的圆盘组成，适用于小流量的介质。

- 弹簧式安全阀：阀芯由弹簧和阀瓣组成，适用于中流量的介质。

- 锥型安全阀：阀芯为锥面，适用于高流量的介质。

3.按材质分为：- 铸铁安全阀：适用于中低温、中低压的介质。

- 不锈钢安全阀：适用于高温、高压的介质。

- 铜合金安全阀：适用于天然气、煤气等易燃易爆介质。

二、安全阀的参数选型方法：1.确定工作条件：- 工作介质和性质：包括介质的种类、压力、温度、流量等参数。

- 工作环境条件：包括环境温度、湿度、震动、腐蚀等要素。

- 工作要求：包括安全阀的打开压力、开启速度、密封性能等要求。

2.选择安全阀的类型：- 根据工作条件，确定合适的安全阀类型：弹簧式、液力式、螺旋弹簧式、防火型等。

- 根据介质的性质，选择合适的材质：铸铁、不锈钢、铜合金等。

3.确定安全阀的参数：- 安全阀的额定压力：根据工作系统的最大压力选择，额定压力应大于或等于工作系统的最大压力。

- 安全阀的最大流量：根据工作系统的流量确定，最大流量应大于或等于工作系统的流量。

- 开启高度调节范围：根据工作系统的流量范围和温度变化确定，确保阀门能够适应不同工况。

- 开启压力范围：根据工作系统的压力范围确定，使阀门能够在不同压力下正常工作。

- 安全阀的尺寸和接口标准：根据工作系统的管道尺寸和接口标准选择合适的安全阀。

4.确定其他因素：- 根据工作环境的特殊要求，选择具有防腐蚀、防震动等功能的安全阀。

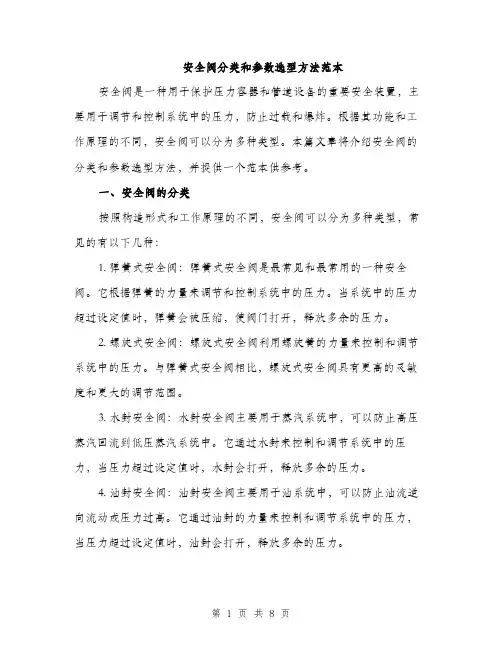

安全阀分类和参数选型方法范本安全阀是一种用于保护压力容器和管道设备的重要安全装置，主要用于调节和控制系统中的压力，防止过载和爆炸。

根据其功能和工作原理的不同，安全阀可以分为多种类型。

本篇文章将介绍安全阀的分类和参数选型方法，并提供一个范本供参考。

一、安全阀的分类按照构造形式和工作原理的不同，安全阀可以分为多种类型，常见的有以下几种：1. 弹簧式安全阀：弹簧式安全阀是最常见和最常用的一种安全阀。

它根据弹簧的力量来调节和控制系统中的压力。

当系统中的压力超过设定值时，弹簧会被压缩，使阀门打开，释放多余的压力。

2. 螺旋式安全阀：螺旋式安全阀利用螺旋簧的力量来控制和调节系统中的压力。

与弹簧式安全阀相比，螺旋式安全阀具有更高的灵敏度和更大的调节范围。

3. 水封安全阀：水封安全阀主要用于蒸汽系统中，可以防止高压蒸汽回流到低压蒸汽系统中。

它通过水封来控制和调节系统中的压力，当压力超过设定值时，水封会打开，释放多余的压力。

4. 油封安全阀：油封安全阀主要用于油系统中，可以防止油流逆向流动或压力过高。

它通过油封的力量来控制和调节系统中的压力，当压力超过设定值时，油封会打开，释放多余的压力。

5. 止回阀：止回阀是一种用于防止流体逆流的装置，也可以用作安全阀。

它可以在流体压力超过设定值时自动关闭，防止压力过高造成危险。

二、安全阀的参数选型方法选择适合的安全阀对于保护设备和人员的安全非常重要。

在进行参数选型时，需要考虑以下几个关键因素：1. 设备类型和工作环境：不同的设备和工作环境对安全阀的要求不同，需要根据实际情况选择适合的安全阀类型和规格。

2. 压力范围：根据系统的工作压力范围选择合适的安全阀。

安全阀的额定压力应略高于系统的最高工作压力。

3. 流量要求：根据系统的流量要求选择合适的安全阀。

安全阀的流量系数需要满足系统的流量要求，以保证阀门能够及时打开释放多余的压力。

4. 排放介质：根据系统的排放介质选择合适的安全阀材质。

安全阀选型标准一、设计压力与操作压力在选择安全阀时，首先需要考虑的是设计压力与操作压力。

设计压力是设备或系统所能承受的最大压力，而操作压力则是在正常运行过程中系统所承受的压力。

安全阀的设定压力必须介于这两者之间，以确保在设备或系统超压时能够及时动作，保护系统安全。

二、开启压力与回座压力开启压力是指安全阀开始开启时的压力，而回座压力是指安全阀关闭后，再次开启前的压力。

选择合适的开启压力和回座压力，对于确保安全阀的灵敏度和防止频繁动作至关重要。

三、工况应用的背压背压是指安全阀出口端的压力。

背压的大小会直接影响安全阀的性能和动作特性。

因此，在选择安全阀时，需要充分考虑工况下的背压情况，选择适合的安全阀类型。

四、材料与温度适应性安全阀的材料和温度适应性也是选型过程中的重要考虑因素。

不同的材料和结构对温度的适应性不同，需要根据实际工况下的温度范围选择合适的安全阀材料和结构。

五、介质性质与分类介质性质是指安全阀所承受的气体或液体的性质，如腐蚀性、毒性、易燃性等。

根据介质的性质，需要选择不同材质和结构的安全阀，以确保安全阀在恶劣环境下仍能正常工作。

六、工艺系统了解在选择安全阀时，需要对工艺系统有充分的了解。

包括系统的工艺流程、压力波动范围、介质流动状态等。

只有对工艺系统有深入的了解，才能选择出最适合的安全阀类型和参数。

七、流量处理能力流量处理能力是指安全阀在超压时能够排放的流量。

选择合适的流量处理能力，可以确保在超压情况下，安全阀能够及时排放多余的介质，防止设备或系统受到损坏。

八、最高温度限制最高温度限制是指安全阀在正常工作条件下所能承受的最高温度。

在选择安全阀时，需要充分考虑工况下的最高温度，以确保安全阀在高温环境下仍能正常工作。

综上所述，安全阀的选型需要综合考虑多个因素，包括设计压力与操作压力、开启压力与回座压力、工况应用的背压、材料与温度适应性、介质性质与分类、工艺系统了解、流量处理能力以及最高温度限制等。

安全阀选型安全阀（Safety Valve）是一种安全保护用阀。

通过向系统外排放介质来防止管路或设备内介质压力超过规定数值。

安全阀属于自动阀，用于锅炉、压缩机、压力容器和管道等，防止其介质压力过高。

安全阀的主要参数是排量，排量决定于阀座的口径和阀瓣的开启高度。

一、安全阀工艺计算（1）泄放量的确定造成设备超压的原因：一是火灾；二是操作故障，三是动力故障。

确定安全阀的泄放量时，应按工艺过程的具体情况而定，并按可能发生危险情况中的最大一种考虑，但不应机械的将各种不利情况考虑在同一时间发生。

（2）操作条件的确定1.定压Ps，安全阀开启的压力。

安全阀定压必须等于或稍小于设备或管道的设计压力，一般设备或管道可根据不同工艺操作压力按设备或管道设计压力的要求确定其安全阀的定压。

设备或管道的设计压力必须等于或稍大于所选定的安全阀定压值。

当P≤1.8MPa时，Ps=P+0.18+0.1当1.8＜P＜4MPa时，Ps=1.1P+0.1当4＜P≤8MPa时，Ps=P+0.4+0.1当P＞8MPa时，Ps=1.05P+0.12.积聚压力Pa，安全阀的最高泄放压力与其定压之间的差值。

无火压力容器上的安全阀Pa=0.1Ps着火有爆炸危险容器上的安全阀Pa=0.2Ps蒸汽锅炉上的安全阀Pa=0.03Ps3.最高泄放压力Pm，安全阀达到最大泄放能力时的压力。

Pm=Ps+Pa，安全阀出口压力。

4.背压P2安全阀开启前泄压总管的压力与安全阀开启后介质流动所产生的流动阻力不宜大于定压值Ps的10%；对波纹管型的安全阀，之和。

对普通型安全阀，P2不宜大于定压值Ps的30%。

P25.回座压差，安全阀回座压差必须小于定压和操作压力之差。

如果安全阀定压高于操作压力10%6.温度，按工艺操作温度考虑。

（3）喷嘴面积计算1.介质为气体MZT K K C G A m v1b f 0p 1.0⨯⨯⨯⨯= 2.介质为水蒸气ϕ⨯⨯=m v G A p 4500 3.介质为液体2u b 5.009.6p p K K G A s LL -⨯⨯=ρ4.液体膨胀时的安全阀5.025.00)(72.2p p G A s L L -=ρ 5.介质为气、液两相流体。

安全阀的选用标准及计算选型摘要：安全阀作为压力容器或者管道上关键的泄压保护装置，在现代工业中应用非常广泛。

当设备或者管道压力超过允许值后，安全阀开启，排放泄压，防止容器刚度失效。

因此，安全阀及排放系统，对着设备安全及人身安全都有着极为重要的意义。

关键词：安全阀；设置；计算1 安全阀的简介安全阀是一种安全保护用阀，它在受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值，对人身安全和设备运行起重要保护作用。

在工艺和工艺系统专业的设计中，安全阀的设计内容，主要指安全阀的排放量计算和安全阀的设置两个方面。

按照惯例安全阀的喷嘴面积的计算和选型是由制造商来完成的。

1.1 安全阀常用分类化工装置中常用的安全阀主要分为以下三类：（1）通用式（弹簧直接载荷式）用于腐蚀性较小介质防泄漏或背压较低场合，背压的要求:Pb＜10%Ps ，也有资料认为应 Pb＜3%Ps ，建议用于背压低的场合，如通大气。

（Pb 代表背压力，Ps 代表整定压力）。

（2）平衡波纹管式平衡波纹管式安全阀是平衡式安全阀的一种。

它借助于在阀瓣和阀盖间安装波纹管的方法，将普通式安全阀的背压影响降低到最少。

用于腐蚀性介质防泄漏或背压波动较大场合，价格较弹簧直接载荷式高。

背压的要求：10%Ps＜Pb＜30%Ps。

（3）先导式一种依靠从导阀排出介质来驱动或控制的安全阀，该导阀本身应是符合标准要求的直接载荷式安全阀。

由于先导式安全阀是用于要求背压不影响安全阀的工作特性时，故一般可不考虑背压的影响，价格高。

安全阀按结构分类：（1）全启式安全阀：阀瓣可以自动开启，其实际排放面积不决定于阀瓣的位置。

h≥d/4（h 表示开启高度，d表示安全阀阀座喉径）。

适用于安全泄放量较大的的场合，一般用于排放介质为气体的条件下。

（2）微启式安全阀：阀瓣可以自动开启，其实际排放面积取决于阀瓣的位置。

在输油站场运行过程中，可能存在一些不确定因素，导致设备或者管线超压，如不采取安全措施，会导致设备和管道的损坏，严重的会造成财产损失、人员伤亡、环境污染等。

为了降低此种事故的发生，需在输油站场设备或管道上设置安全阀，超压时及时泄放。

安全阀是正常操作条件下，启闭件（阀瓣）处于常闭状态，当设备或管道内的介质压力升高超过一定数值时，启闭件（阀瓣）自动开启向系统外排放介质，防止设备或管道内介质压力超过规定数值的特殊阀门，对人身安全和设备运行起重要保护的作用。

一、安全阀设置1.按照现行国家标准《石油化工企业设计防火标准》（2018年版）GB 50160-2008规定，在非正常条件下，可能超压的下列设备应设安全阀。

顶部最高操作压力大于等于0.1MPa的压力容器；顶部最高操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）；往复式压缩机各段出口或者电动往复泵、齿轮泵、螺杆泵等容积式泵的出口（设备本身已有安全阀者除外）；凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述泵的出口；可燃气体或液体受热膨胀，可能超过设计压力的设备；顶部最高操作压力0.03~0.1MPa的设备应根据工艺要求设置。

2.两端阀门关闭且因外界影响可能造成介质压力升高的液化烃、甲B、乙A类液体管道。

二、项目换热区安全阀选取某输油管道，根据输送油品的性质，进行加热密闭输送，在输油首站设置换热设施，根据热负荷计算，需设置4台换热器，并对管线及设备进行保温。

1.安全阀泄放量计算。

根据《安全阀的设置和选用》HG/T 20570.2-95，各种事故工况下的泄放量计算如下：“（1）出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量；（2）管道两端的切断阀关闭时，泄放量为被关闭液体的膨胀量；（3）换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算；（4）充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输入的热量计算。

目 次1 名词2 引用标准3 设计要求3.1 安全阀的分类3.2 安全阀的选型3.3 安全阀的制造标准 3.4 安全阀的计算3.5 安全阀设置附录A 安全阀的计算1 名词1.1 安全阀由弹簧作用或由导阀控制的安全阀。

当入口处静压超过设定压力时，阀瓣上升以泄放被保护系统的超压，当压力降至回座压力时，可以自动关闭的安全泄放阀。

1.2 导阀控制主阀动作的辅助压力泄放阀。

1.3 全启式安全阀当安全阀入口处的静压达到其设定压力时，阀瓣迅速上升至最大高度，最大限度地排除超压的物料。

一般用于可压缩流体。

阀瓣的最大上升高度不小于喉径的1/4。

1.4 微启式安全阀当安全阀入口处的静压达到其设定压力时，阀瓣位置随入口压力的升高而成比列的升高，最大限度地减少应排出的物料。

一般用于不可压缩流体。

阀瓣的最大上升高度不小于喉径的1/40～1/20。

1.5 弹簧式安全阀由弹簧作用的安全阀。

其设定压力由弹簧控制，其动作特性受背压的影响。

1.6 背压平衡式安全阀由弹簧作用的安全阀。

其设定压力由弹簧控制，用活塞或波纹管减少背压对其动作性能的影响。

1.7 导阀式安全阀由导阀控制的安全阀。

其设定压力由弹簧控制，其动作性能基本上不受背压的影响。

当导阀失灵时，主阀仍能在不超过泄放压力时自动开启，并排出全部额定泄放量。

1.8 主安全阀安全阀是被保护系统的主要安全泄放装置，其泄放面积是基于最大可能事故工况下的泄放量。

1.9 辅助安全阀辅助安全阀（有时多于一个）是主安全阀的辅助装置，提供除主安全阀以外的附加泄放面积。

用于非最大可能事故工况下的超压泄放。

1.10 实际排放面积流体经过安全阀的最小流通面积。

1.11 有效泄放面积（最小泄放面积）用公式或图表计算的泄放面积。

有效泄放面积要小于实际泄放面积。

1.12 喉径面积安全阀喷嘴中最小直径的面积。

1.13 环隙面积安全阀的阀瓣与阀座之间的圆柱形面积。

1.14 最大工作压力系指容器在正常工作情况下容器顶部可能达到的最大压力。

安全阀的正确使用选型和定压安全阀是一种用来保护设备或系统免受过压或过温的损坏的装置。

正确的选型和定压是确保安全阀能正常工作的关键。

本文将详细介绍安全阀的正确使用选型和定压。

1.安全阀的选型安全阀的选型应根据所保护的设备或系统的最大工作压力和流量来确定。

以下是一些选型要点：-工作压力：根据设备或系统的最大工作压力，选择工作压力略高于最大工作压力的安全阀。

-流量：根据设备或系统的最大流量，选择能够处理该流量的安全阀。

-应用环境：根据设备或系统的应用环境，选择合适的安全阀材料和密封形式。

-安全阀类型：根据设备或系统的特点和需求，选择合适类型的安全阀，如弹簧式安全阀、膜片式安全阀、气动式安全阀等。

2.安全阀的定压安全阀的定压是为了确保设备或系统能够在安全范围内工作。

以下是一些建议：-设计压力：根据设备或系统的设计压力，选择合适的安全阀定压。

-定压范围：根据设备或系统的工作压力范围，确定合适的安全阀定压范围。

-超压限制：根据设备或系统的超压限制，选择能够满足要求的安全阀。

-误差：根据设备或系统的要求，选择具有较小误差的安全阀。

3.计算安全阀的开启流量在选型和定压之后，需要计算安全阀的开启流量。

开启流量是安全阀能够处理的流量。

以下是一些建议：-公式计算：根据流体力学相关的公式，计算安全阀的开启流量。

-测试数据：通过实验或测试，获取安全阀的开启流量。

-设备或系统需求：根据设备或系统的要求，确定安全阀的开启流量。

4.安全阀的安装和维护-安装位置：安全阀应安装在设备或系统的高压侧，并保证通风良好。

-定期检查：定期检查安全阀的工作状态和密封性能，如弹簧张力、密封面是否损坏等。

-清洁维护：定期清洁安全阀，确保其正常运行。

-记录和报告：记录安全阀的工作参数和维护记录，并及时报告异常情况。

正确选择和定压安全阀是确保设备或系统正常运行的重要步骤。

通过合适的选型和定压，可以确保安全阀能够在设备或系统超过安全范围时及时发挥作用，保护设备和人员的安全。

安全阀计算与选型在各种压力容器和管道系统中，安全阀被广泛应用于保护设备和人员的安全。

安全阀的计算和选型是确保设备正常运行的重要步骤。

本文将介绍安全阀的计算和选型的一般原则和步骤。

1.安全阀计算安全阀的计算涉及到流体力学和热力学等多个方面的知识。

以下为安全阀计算的一般步骤：1.1确定工作条件首先需要明确工作条件，包括流体性质、流量、工作温度、工作压力等。

这些参数将直接影响安全阀的选择和计算。

1.2确定设备类型根据设备类型的不同，安全阀的计算方法也有所差异。

常见的设备类型包括压力容器、管道系统、锅炉等。

1.3确定安全阀类型根据工作条件和设备类型，选择合适的安全阀类型，如弹簧式安全阀、封囊式安全阀等。

1.4计算设备出口流量根据工作条件和设备类型，计算设备出口的流量。

流量计算可以采用各种方法，如阀座面积法、流速法、管道焓变法等。

1.5计算安全阀允许过流能力根据设备出口流量和安全阀类型，计算安全阀的允许过流能力。

过流能力通常由安全阀的通径、座盘面积等参数来确定。

1.6验证安全阀的抗蒸汽过热能力在高温条件下，特别是蒸汽系统中，安全阀需要有足够的抗蒸汽过热能力，以防止蒸汽在压力释放过程中出现过热状况。

1.7计算安全阀座盘强度根据工作压力和安全阀座盘的材料以及强度计算公式，计算安全阀座盘的强度。

1.8确定安全阀排气管道尺寸根据安全阀排放的流量和排放压力损失要求，确定安全阀排气管道的尺寸。

1.9计算安全阀安装位置根据设备布局和流体力学等原理，选定合适的安全阀安装位置。

2.安全阀选型选型是安全阀计算的最后一步，需要根据计算结果和实际使用要求，选择合适的安全阀。

以下是安全阀选型的一般原则：2.1符合标准要求2.2安全阀通径选择安全阀通径的选择应根据设备出口流量和计算结果，结合安全阀的通径范围选择合适的大小。

2.3适应工作条件安全阀的材料、工作温度和工作压力等应与设备工作条件相适应，以确保安全阀的可靠性和耐久性。

2.4考虑未来扩容若设备未来可能进行扩容，应考虑选择适当尺寸的安全阀。

安全阀的设计和选型考虑因素安全阀是一种重要的安全设备，用于防止压力容器、管道等设备发生超压事故。

正确的设计和选型安全阀对于保护人员和设备的安全至关重要。

本文将讨论安全阀的设计和选型时需要考虑的因素。

1. 设计压力和流量特性在设计安全阀时，首要考虑的是应用场景的设计压力和流量特性。

设计压力通常指的是工作压力的1.1-1.15倍，以确保足够的安全系数。

流量特性则是指在超压情况下，安全阀能够通过足够的流量释放压力。

因此，设计时需要考虑流量系数、流体特性和管道直径等因素。

2. 温度和介质性质上述设计和选型因素需要进一步考虑介质的温度和性质。

介质的温度将直接影响到安全阀的材料选择和密封性能。

高温介质可能需要使用耐高温合金材料，而低温介质可能需要考虑低温下的材料脆裂性。

介质的性质（如气体、液体或蒸汽）也会影响到阀门的选型。

3. 安全阀的类型和工作原理根据应用场景的不同，安全阀可以选择不同的类型和工作原理。

常见的安全阀类型有弹簧式和负荷式两种。

弹簧式安全阀以弹簧的预设力为基础，当压力超过设定值时，弹簧开始迅速松弛，从而释放压力。

负荷式安全阀则通过受力面积和负荷平衡来控制阀门的开启。

在选型时，需要考虑应用场景的需求和安全要求，选择最适合的类型和工作原理。

4. 安全阀的材料和制造要求安全阀的材料和制造要求直接关系到设备的可靠性和耐久性。

常见的材料包括铜、不锈钢、合金钢等。

根据介质的特性，需要选择具有耐腐蚀性、耐热性和耐高压性的材料。

制造要求包括工艺精度、焊接质量和密封性能等。

应确保安全阀制造符合相关标准和规范，以确保安全阀的性能稳定可靠。

5. 定期维护和检修安全阀在使用过程中需要定期的维护和检修，以确保其可靠性和稳定性。

定期维护包括清洁内部部件、检查弹簧预紧力、更换密封件等。

检修时需要检查阀门是否损坏、是否存在泄漏等问题。

根据相关标准和规范，制定维护和检修计划，并建立相应的记录。

总之，安全阀的设计和选型考虑因素涵盖了设计压力和流量特性、温度和介质性质、阀门类型和工作原理、材料和制造要求以及定期维护和检修等方面。

2024年安全阀的正确使用、选型和定压安全阀是锅炉压力容器以及所有承压设备的重要安全附件之一，它是一种自动阀门，当承压设备超过允许的工作压力后，安全阀自动开启，排放出多余的介质。

当压力降到允许的工作压力后，安全阀自动关闭，设备正常运行。

由此可见安全阀在承压设备安全运行中起着很重要的作用。

笔者在从事安全阀校验工作中发现有不少用户如何对安全阀的正确使用、选型和定压上缺少认识，甚至什么叫安全阀都不懂。

在此笔者经过十几年的工作经验谈谈自己的看法。

一、安全阀的选型1、小型汽水两用锅炉不得采用弹簧式安全阀根据小型和常压热水锅炉安全监察规程规定应当采用水封式安全装置，而且水封管的直径不得小于25mm，其有效水柱高度不得超过4m 且只允许负偏差，也可选用静重式安全阀。

2、蒸汽锅炉应选用弹簧全启式安全阀大家知道，微启式安全阀的开启高度与压力的大小成比例，开启的动作缓慢，它的开启高度只是全启式安全阀的六到十分之一，如果在压力突然升高的情况下不能快速释放蒸汽，因而不能快速降压，这样很容易造成危险。

3、盛装有毒、易燃或介质昂贵的压力容器应选用封闭式安全阀安全阀在运行中泄漏或动作时，由于安全阀外部不封闭，内部零件之间存在微小间隙的结构特点介质除通过排放管排放外，少量的介质会通过零件之间的微小间隙泄漏出事，这不仅造成了浪费又容易发生事故。

二、安全阀的工作压力与设备工况不相适应安全阀的各种规格性能与一定的工作范围相关联的，具有相关的灵敏度和可靠性。

每一只安全阀都备一定的工作压力级，也就是说在一定的工作范围内才能正常工作。

如果说此定压力不在压力级范围之内，安全阀将不可能调到规定的开启压力，即使调到规定的开启压力安全阀也不可能正常工作。

三、安装方面的问题1、安全阀的排放管出口高于安全阀的排放口从而排放管内积水，导致了安全阀锈蚀而产生泄漏。

2、安全阀的排放管未接到安全地点，安全阀的排放管正对着马路和行人，一旦安全阀泄压将会烫伤行人带来事故急患。
